Hs380 novo ajustável 3-fase gerador de sinal de onda senoidal 0.1hz a 2000hz módulo de freqüência de saída 0-360 graus amplitude controlla

Manual trifásico do gerador do sinal HS380

-Eu. Resumo:

O HS380 é um gerador de sinal sinusoidal trifásico que também pode controlar a amplitude. Pode gerar até 2.0KHz sinal de onda senoidal, fácil de usar e dados de frequência de entrada através da operação chave.

2. Aplicação do produto:

● Geração de onda senoidal trifásica;

Gerador do sinal do ●;

Tabela do parâmetro 3. Technical:

Número serial unidade do parâmetro do projeto Observação

1Output frequency range 0.1 ~ 2000Hz

2Output frequência definição 0.1 HZ

Escala do deslocamento da fase 3 0 ~ 360 Gastar

4 Fase mudança fase resolução 1 Passe

5 Amplitude do sinal 1 a 5 VDC Amplitude máxima 5.0Vpp

6 Tensão operacional 7 ~ 12 VDC

7 Trabalho atual <50 mA

8 tamanho 56*45*20mm comprimento x largura x altura

4. Interface display e operação instruções:

(1) Descrição chave:

DIVERSÃO: tecla da função; ACIMA: ajustado para baixo para mudar a relação; BAIXO: estabelecido para mudar a relação; ADICIONAR: chave da auto-adição; SUB: chave da auto-diminuição;

4.1. Defina a frequência da saída

Interface exibir fonte:

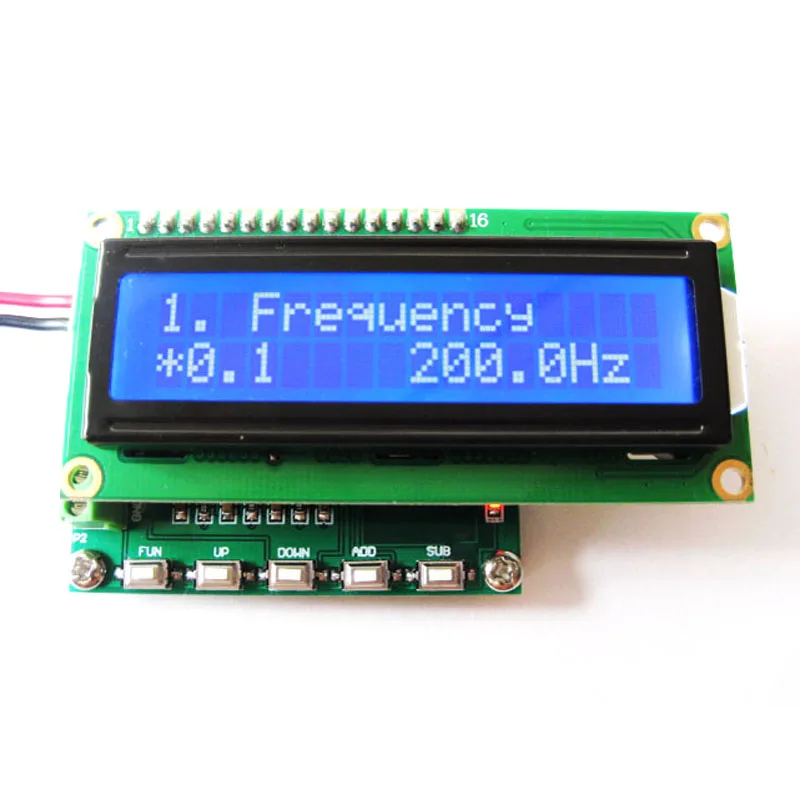

A primeira linha "1. Frequência"

A segunda linha "* 1 100.0Hz"

Operação chave:

DIVERSÃO: (selecione o bit de operação dos dados do conjunto) (pressione longamente a tecla DIVERSÃO para salvar o valor do parâmetro definido)

ADICIONAR: auto-adicionar chave;

SUB: chave do auto-decremento;

4,2. Controle a tensão de saída trifásica

Interface exibir fonte:

A primeira linha "tensão 2.Output"

Segunda linha "60n"

Operação chave:

Defina e altere a chave da faixa de frequência da medição: (ESQUERDA: autoadicione a chave)

4,3. Defina a diferença de fase entre os sinais de fase A e fase B (a fase A é o ponto de referência)

Interface exibir fonte:

A primeira linha "3.A-> Fase B"

Segunda linha "120C '"

Operação chave:

ADICIONAR: auto-adicionar chave;

SUB: chave do auto-decremento;

4,4. Defina a diferença de fase entre os sinais de fase A e fase C (a fase A é o ponto de referência)

Interface exibir fonte:

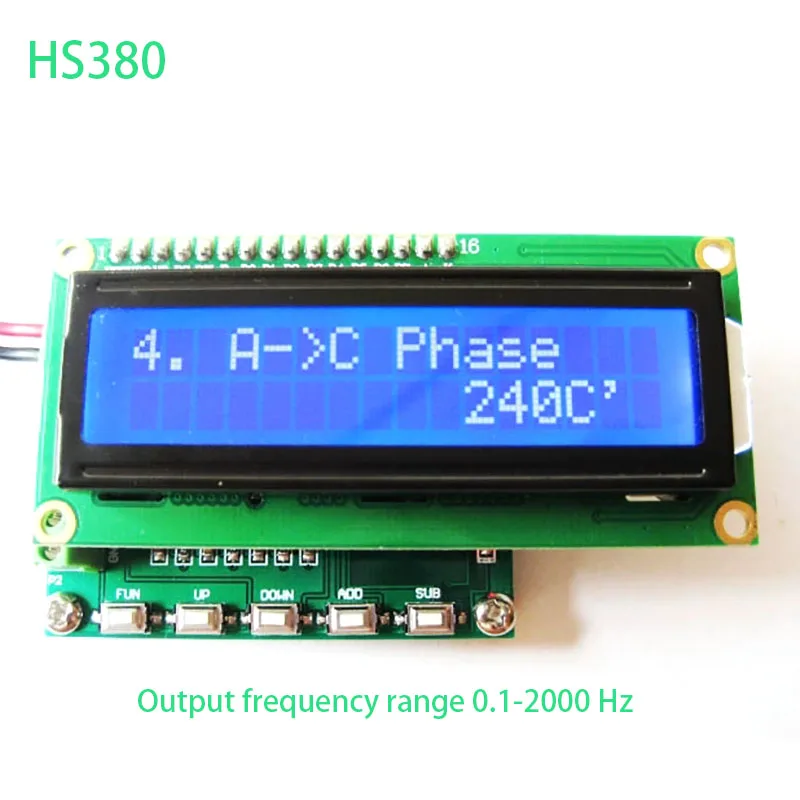

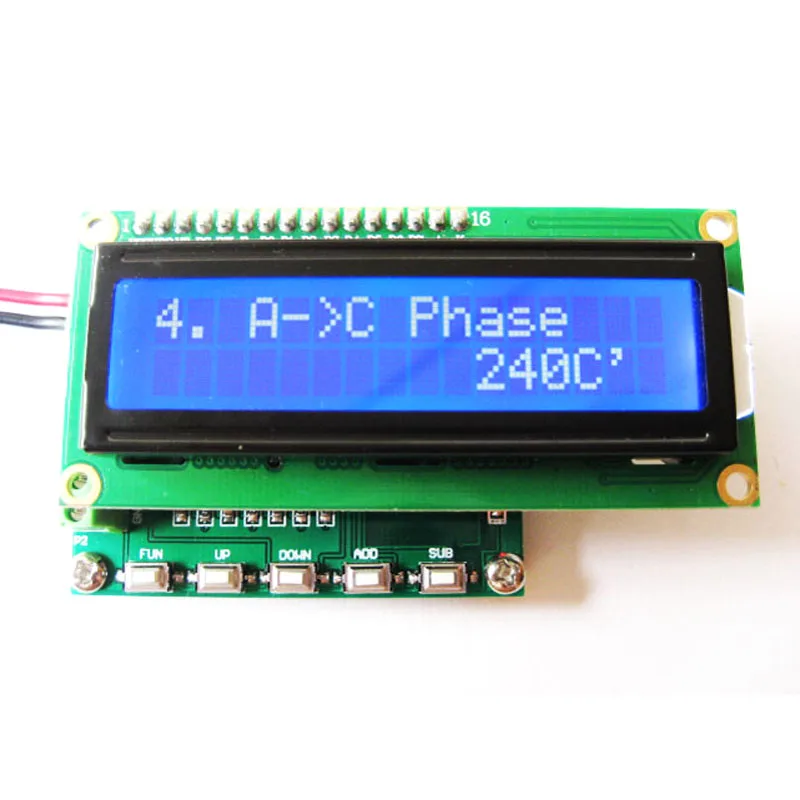

A primeira linha "4.A-> Fase C"

A segunda linha "* 1 240C'"

Operação chave:

ADICIONAR: auto-adicionar chave;

SUB: chave do auto-decremento;

4,5. Definir o filtro start/stop

Interface exibir fonte:

A primeira linha "5. Filtro SET"

Segunda linha "Filter = ON"

Operação chave:

ADICIONAR: iniciar/parar;

Nota: (1) Início: A saída é conectada ao capacitor do filtro e o sinal de onda senoidal é emitido.

(2) Stop: A saída não está conectada ao capacitor do filtro e o sinal PWM é emitido.

5. Fiação

P1 fiação definição:

Numbersymbolmeaning série

1 VDDO polo positivo da fonte de alimentação do módulo (7V ~ 12V)

2 GNDO polo negativo da fonte de alimentação do módulo

P2 fiação definição:

Numbersymbolmeaning série

Saída do sinal 1Q3C-phase

Saída do sinal 2Q2B-phase

Saída do sinal 3Q1A-phase

4GNDNegative alimentação (fio terra)

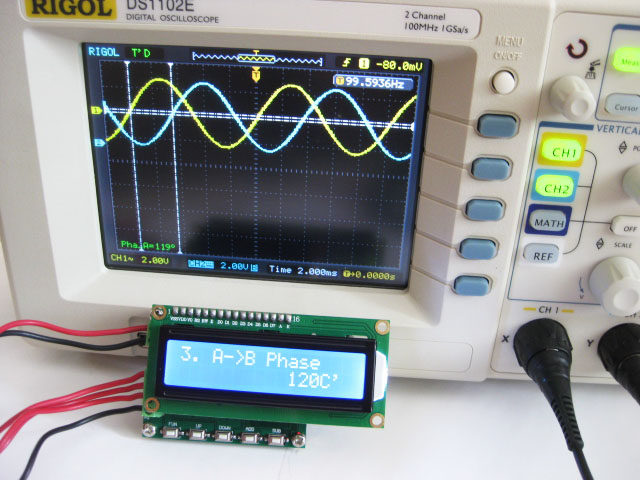

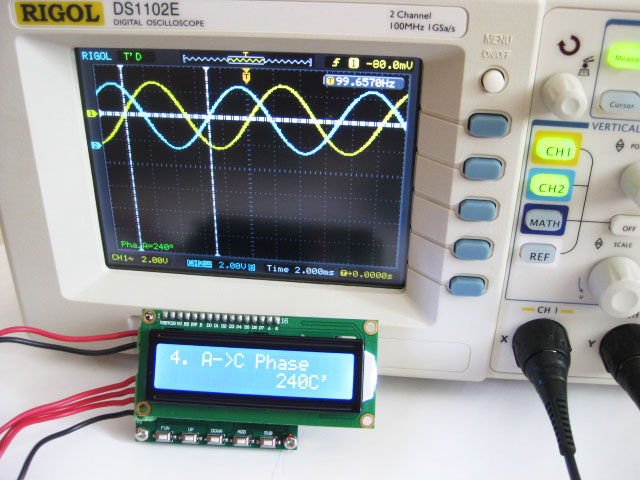

Gráfico do teste do osciloscópio:
