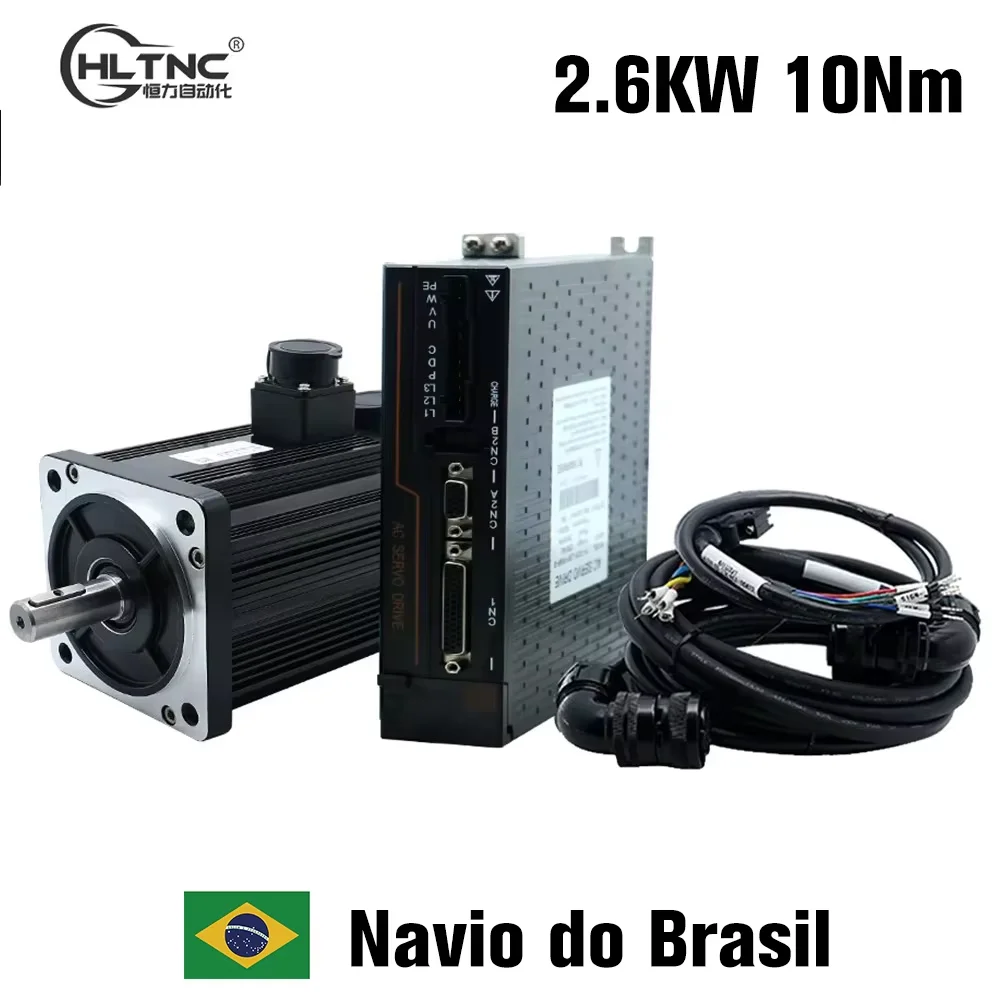

Hltnc 130st m10025 10nm 2.6kw 2500rpm 220v 380v ac servo motor com t3df 15a t3a acionamento do motor para cnc gravador fresagem roteador

Esta folha de trucos traz uma configuração testada para o servo drive T3DF HL-T3DF-L30F-RABF com motor tipo 50 (M130-10025), suportando entrada de velocidade analógica e controle de passo/direção usando comutação CMODE no DI1.

1.Procedimento de inicialização e redefinição

1.Defina P-000 = 316 para desbloquear a entrada manual dos parâmetros do motor
2.Navegue para E-SET > EE-Def
3.Segure ENTER até mostrar "Concluído" (redefinição de fábrica)
4.Retornar ao menu de parâmetros e prosseguir com a configuração manual

Modelo	Potência nominal	Tensão	Velocidade nominal	Freio	RS485
110 EST-M04030	1,2KW	220v	3.000 rpm	opcional	opcional
110ST-M06020	1,2KW	220v	2000 rpm
110ST-M05030	1,5KW	220v	3.000 rpm
130ST-M06025	1,5KW	220v	2500 rpm
130ST-M10015	1,5KW	220v	1500rpm
110ST-M06030	1,8KW	220v	3.000 rpm
130ST-M07725	2KW	220v	2500 rpm
130ST-M15015	2,3KW	220v	1500rpm
130ST-M10025	2,6KW	220V ou 380v	2500 rpm
130ST-M15025	3,8KW	220v ou 380v	2500 rpm
180ST-M27015	4,3KW	380v	1500rpm
180ST-M35015	5,5KW	380v	1500rpm
180ST-M48015	7,5KW	380v	1500rpm

Clique no modelo para ver mais detalhes

Manual necessário, entre em contato conosco, enviaremos o manual em PDF.

💥 Custo-benefício perturbador

Preço original $ 566 → Preço de compra flash $ 272, economizando quase $ 300!O desempenho de nível industrial está disponível apenas a um preço de consumo e não há necessidade de operação lenta!

🚀 Torque de rampa de 10Nm + potência de 2,6kW

Rasgue facilmente metal/madeira!Resposta rápida a 2.500 rpm, tarefas desafiadoras de corte pesado

Em comparação com motores comuns, a produção aumentou em 300%, despedindo-se da tragédia de facas presas e passos perdidos

🌐 Omnibus de tensão global

220V doméstico/comutação de um clique de energia industrial de 380V → oficina/estudo doméstico totalmente compatível, economizando custos de transformador!

📦 Terno divino pronto para usar após o recebimento

A combinação dourada do "servo motor 130ST + driver inteligente T3DF-15A" não requer depuração!Nenhuma correspondência necessária!Conecte e vire

⚙️ Otimização exclusiva para equipamentos CNC

√ Máquina de escultura √ Fresadora √ Máquina de roteamento para carpintaria

Controle de precisão de 0,001 mm, escultura suave e sedosa de superfícies complexas

Kit 220v

	1 peça servo motor 2.6kw 220v 130ST-M10025 (opcional com freios)

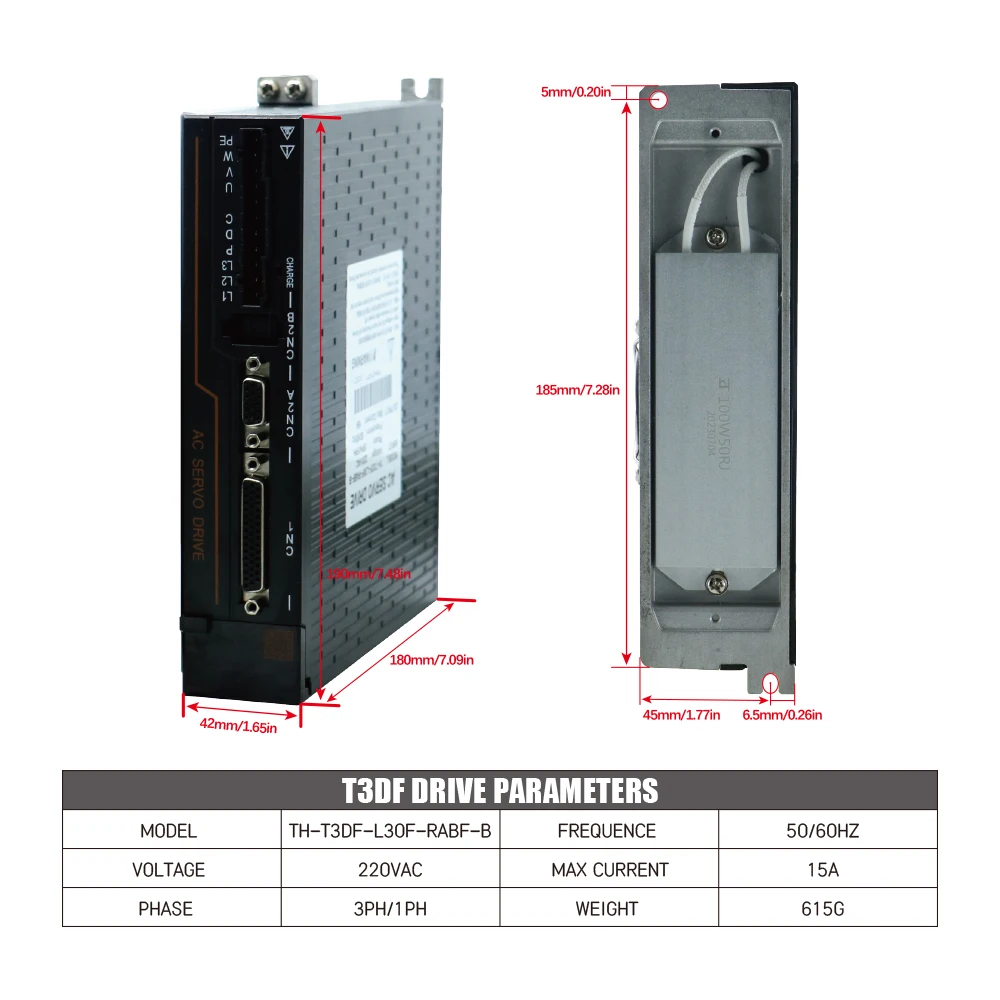

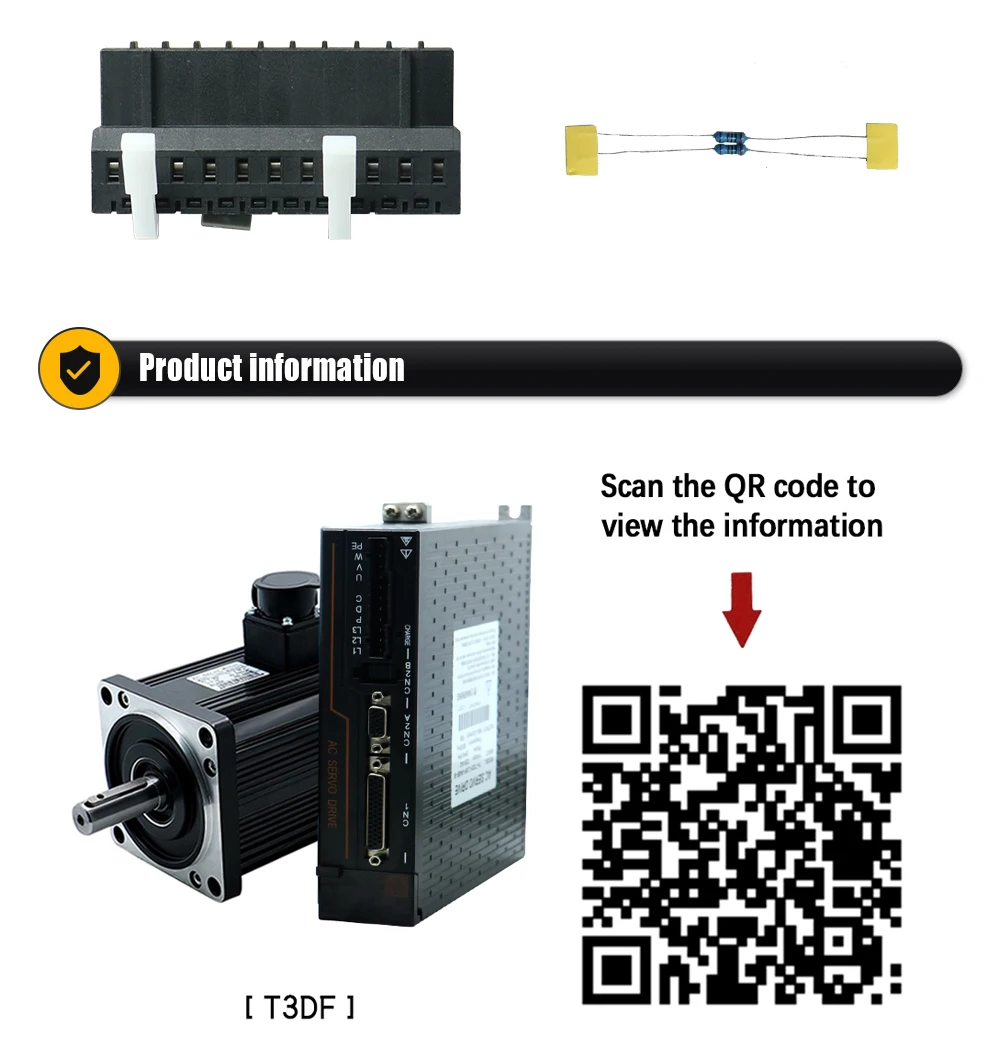

	1 peça de servo driver T3DF-L30F-RABF (Com porta de comunicação RS485 nem ventiladores de resfriamento)
	1 peça de cabo codificador de 3 metros
	1 peça de cabo de alimentação de 3 metros
	Cabo de sinal de controle de 1 unidade
	2 unidades de resistência 2K 1/4W

Kit 380V

	1 peça servo motor 2.6kw 380v 130ST-M10025 (opcional com freio)

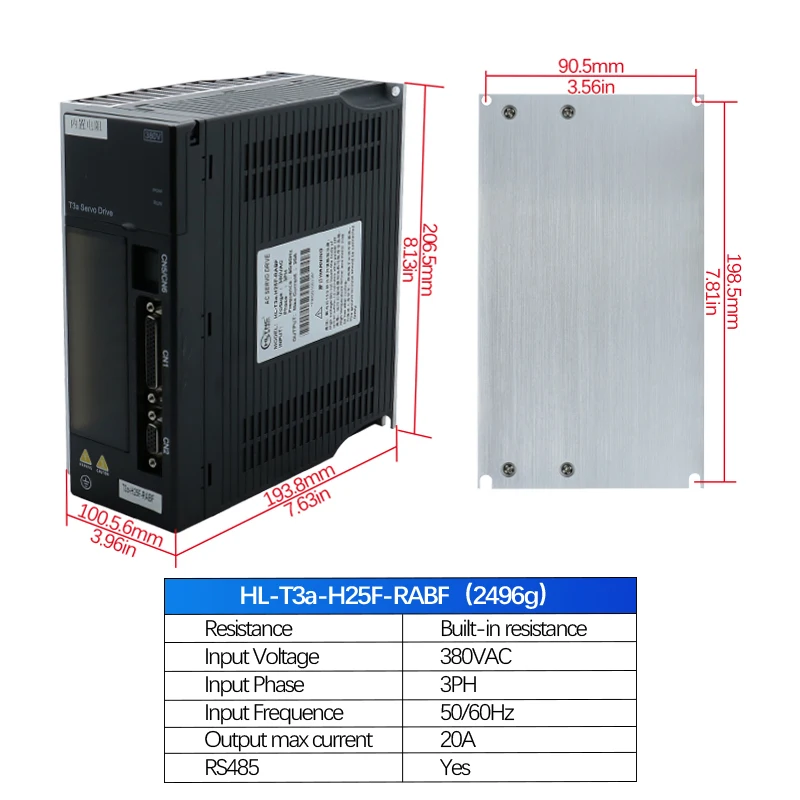

	1 peça servo driver T3A-H25F-RABF (Com porta de comunicação RS485)
	1 peça de cabo codificador de 3 metros
	1 peça de cabo de alimentação de 3 metros
	Cabo de sinal de controle de 1 unidade
	2 unidades de resistência 2K 1/4W

2.Configuração de controle de motor e velocidade

Parâmetro	Valor	Descrição
P-002	52	Tipo de motor 50 para M130-10025
P-004	3	Modo de controle de posição mista/velocidade
P-025	0	Entrada analógica para controle de velocidade
P-029	1	Entrada de pulso (passo/dir) para modo de posição
P-046	250	Ganho de velocidade analógico (rpm/V)
P-048	0 ou 1	Direção de entrada analógica: 0 = CW, 1 = CCW
P-050	1	Entrada analógica de 0–10 V (unipolar)
P-051	150	Abaixo deste valor analógico, velocidade = 0
P-060	100	Tempo de aceleração (ajustável)
P-098	1	Habilitação SON interna - DI1 não necessário para servo ON

	1.Desempenho estável e resposta rápida
	2.Processo avançado de design de dissipação de calor
	3. Aplicável a vários equipamentos de automação

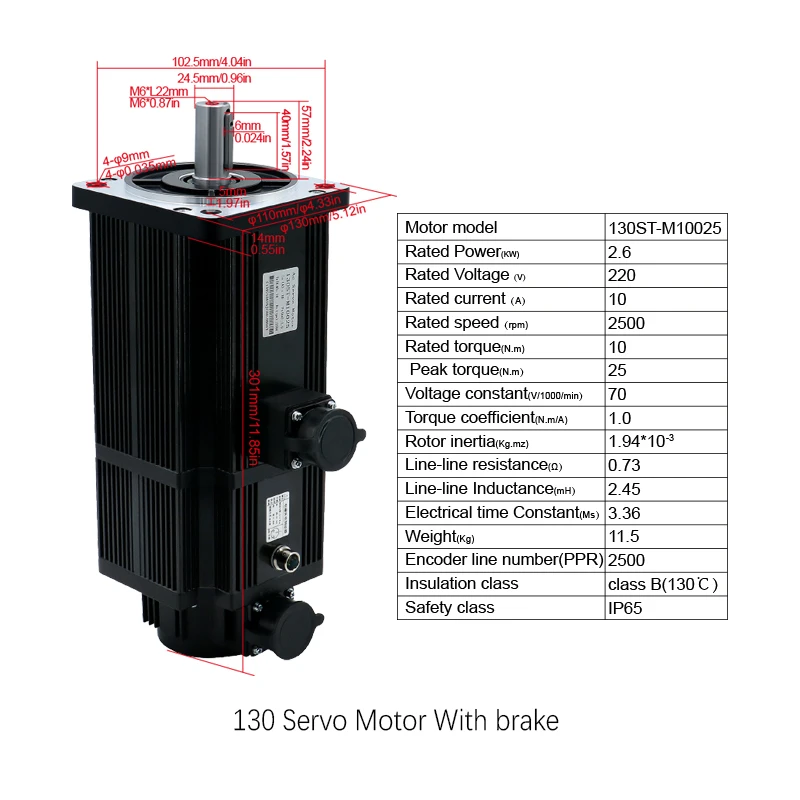

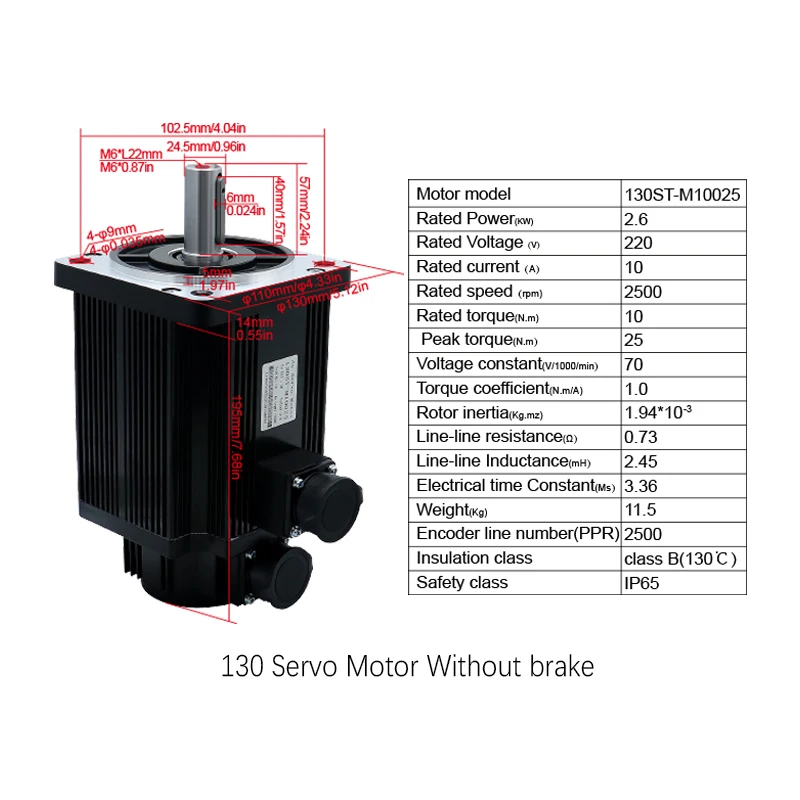

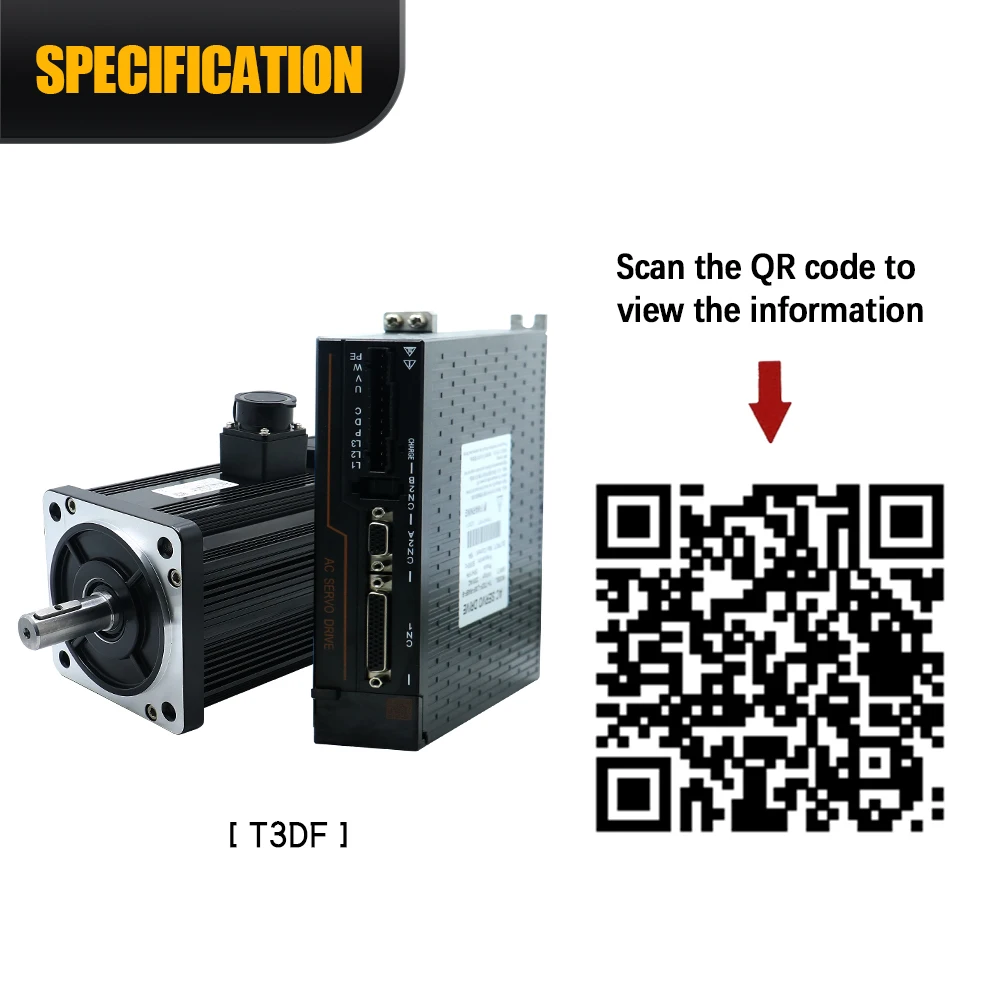

MOTOR SERVO 130ST-M10025 (SEM FREIO)	MOTOR SERVO 130ST-M10025 (COM FREIO)

Modelo Moror	130ST-M10025
Potência nominal (kw)	2.6
Tensão nominal (v)	220
Corrente nominal (A)	10
Velocidade nominal (rpm)	2500
Torque nominal (N.m)	10
Torque de pico (N.m)	25
Constante de tensão (V1000/min)	70
Coeficiente de torque (N.m/A)	1.0
Inertia do rotor (Kg.mz)	1.94*10^-3
Resistência de linha (Ω)	0.73
Indutância de linha (mH)	2.45
Tempo elétrico Constante (Sra)	3.36
Peso (kg)	11.5
Número da linha do codificador (PPR)	2500
Classe de isolamento	classe B (130℃）
Cula de segurança	IP65

4.Resumo da operação

- Quando AS+ recebe 0–10V e DI1 = BAIXO, o fuso opera no modo de velocidade
- Quando DI1 = ALTO (aberto), o fuso aceita pulsos de passo/direção (modo de posição)
- DI4 (direção reversa) inverte o sentido de rotação quando em curto para GND

5.Dicas de integração de controle de fuso

• Para o fuso operar:
- O controlador da máquina (CNC ou PLC) deve ativar uma saída de relé que aciona a função SON interna
- SON é ativado internamente usando P-098 = 1, portanto, entrada SON externa não é necessária
- Uma saída de controlador separada deve ser atribuída a DI4 para GND curto para a direção do fuso reverso
• DI1 (P-100 = 16) é usado para alternar os modos de controle ao redor (velocidade analógica ↔ passo/dir)
• Confirme o botão DI1 e DI4 corretamente usando o modo de diagnóstico D-di

6.Salvar e finalizar

1.Navegue para E-SET
2.Segure ENTER para salvar todos os parâmetros
3.Ciclo de energia para aplicar alterações, se necessário
