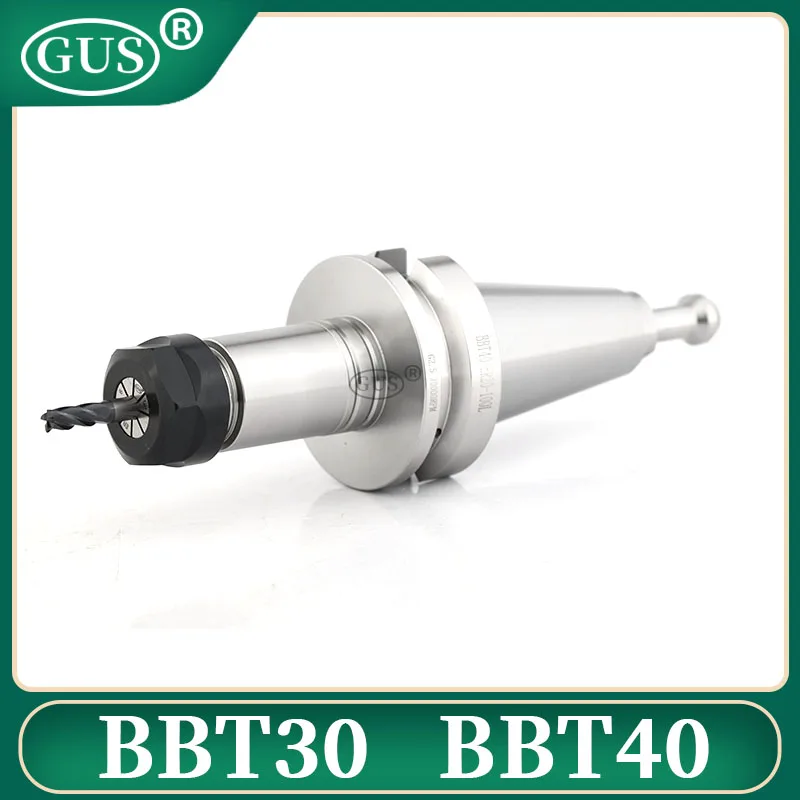

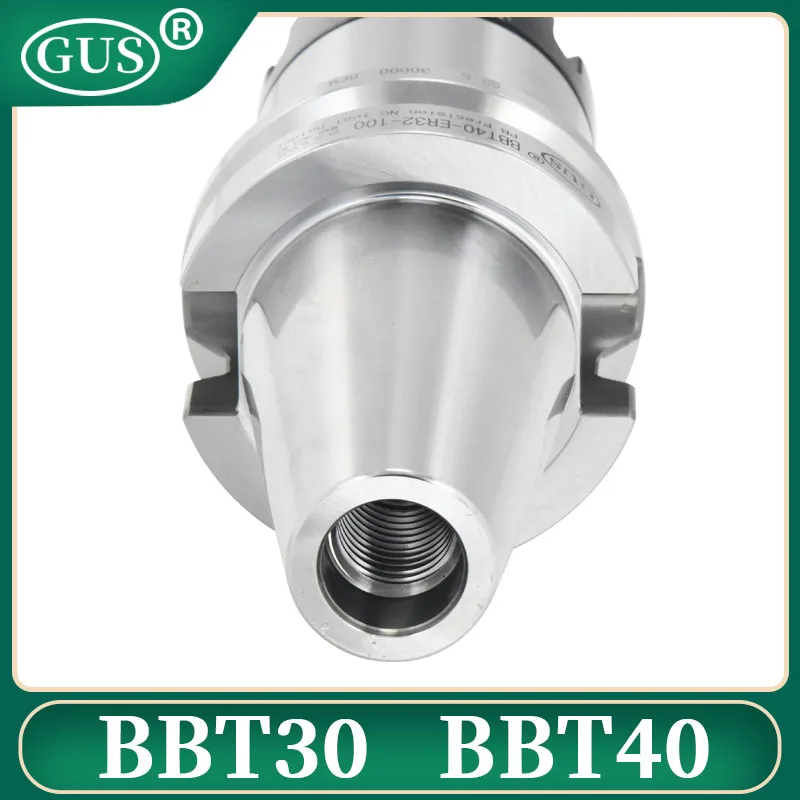

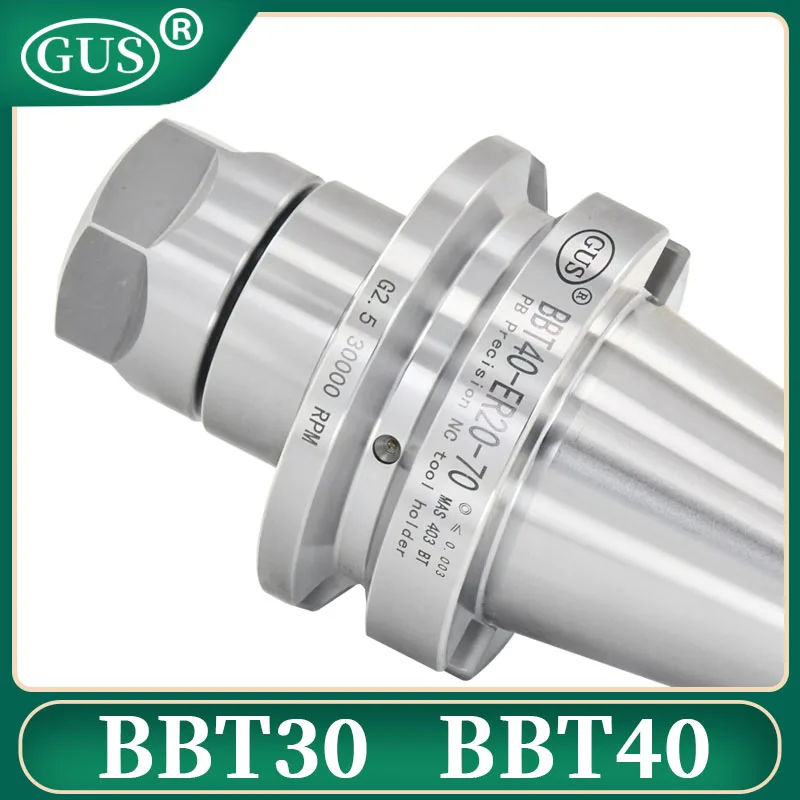

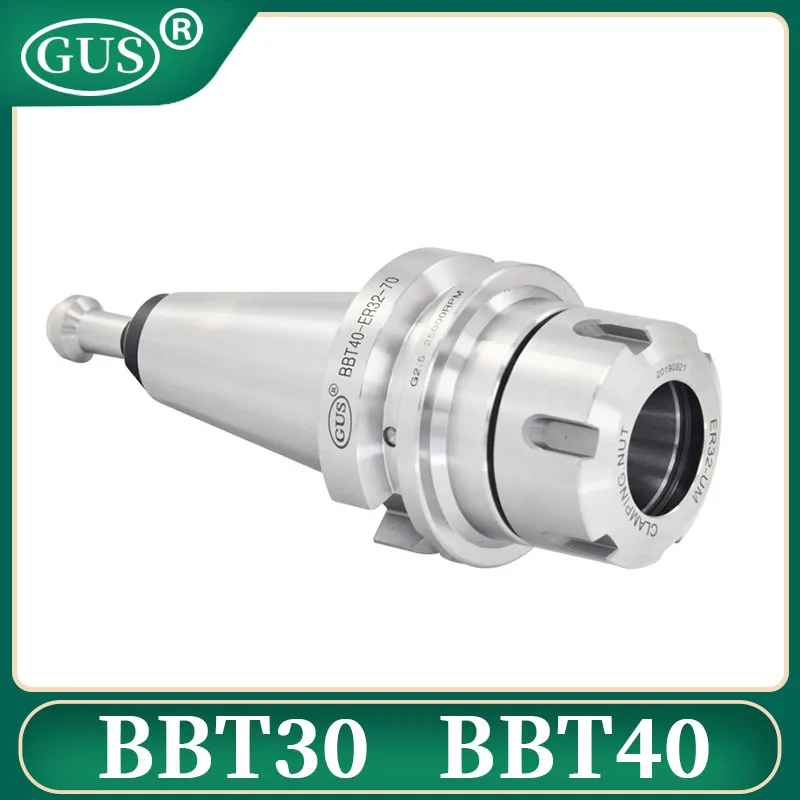

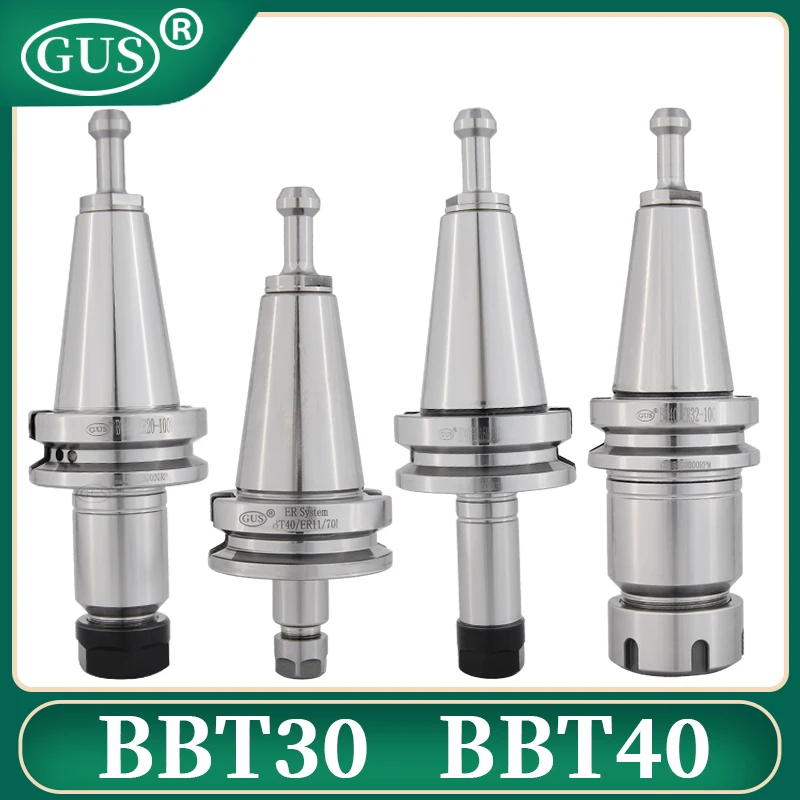

GUS BBT30 BBT40 centro de usinagem de alta precisão 0,002 mm suporte de ferramenta CNC ER16 ER20 ER25 ER32 ER40 ER ferramentas de suporte de mandril de pinça

História da marca

A marca GUS é uma marca independente que integra produção e vendas.Produzimos principalmente porta-ferramentas BT de alta precisão, porta-ferramentas sem chave NBT, porta-ferramentas HSK, porta-ferramentas ISO, hastes de detecção de precisão de fuso, etc.Podemos personalizar vários tipos de porta-ferramentas de corte não padronizadas de alta qualidade de acordo com as necessidades do cliente.

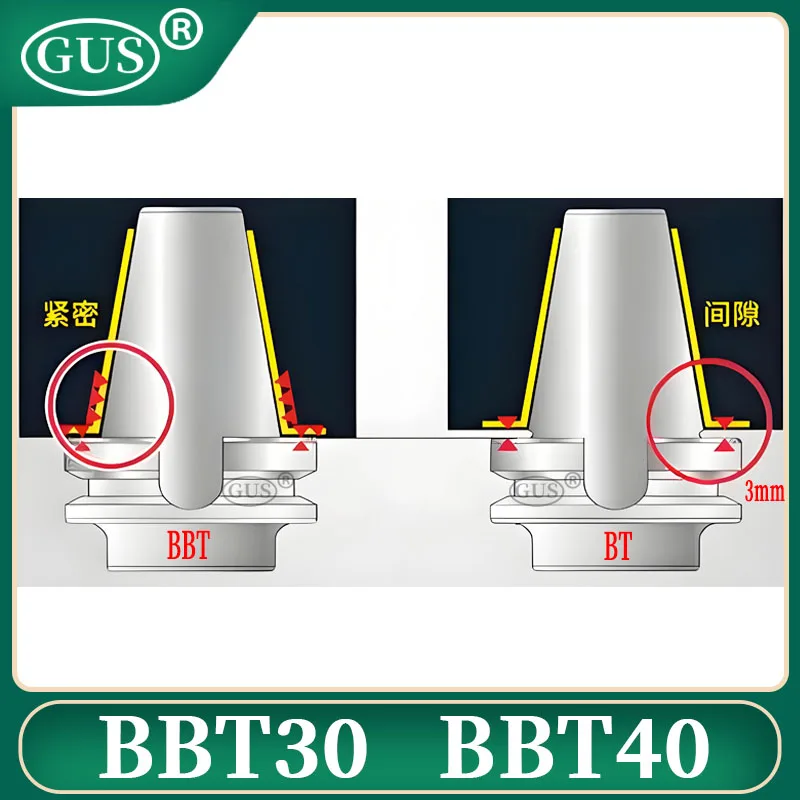

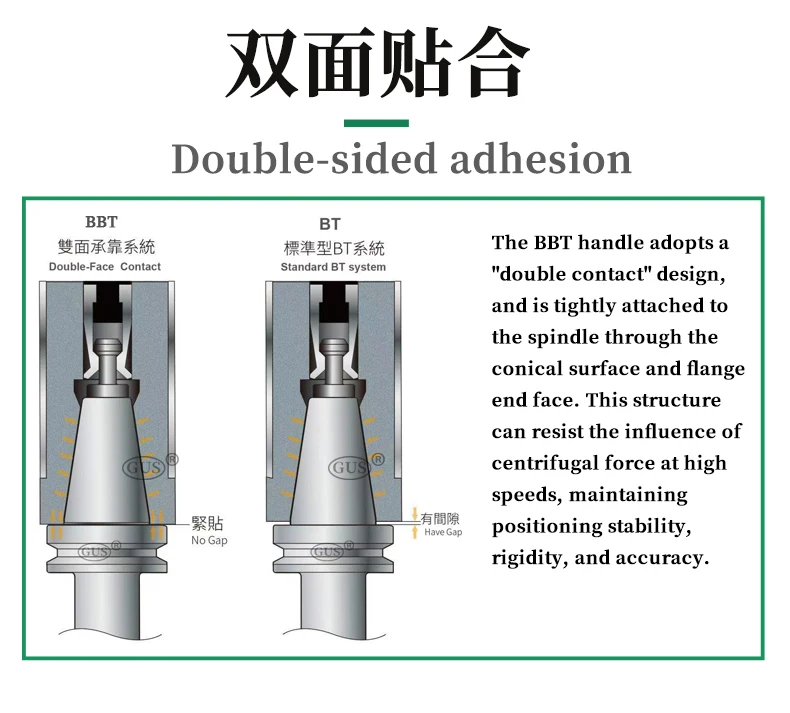

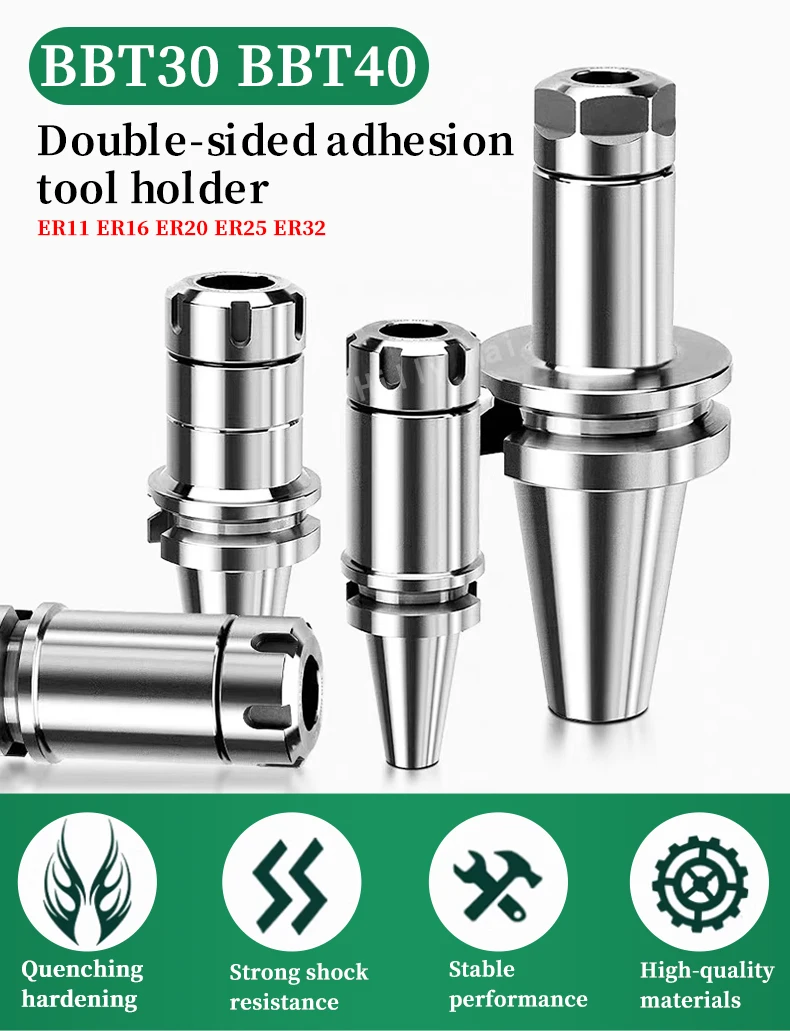

Adesão dupla face

A alça BBT adota um design de "contato duplo" e é firmemente fixada ao fuso através da superfície cônica e da face final do flange.Esta estrutura pode resistir à influência da força centrífuga em altas velocidades, mantendo a estabilidade, rigidez e precisão do posicionamento.

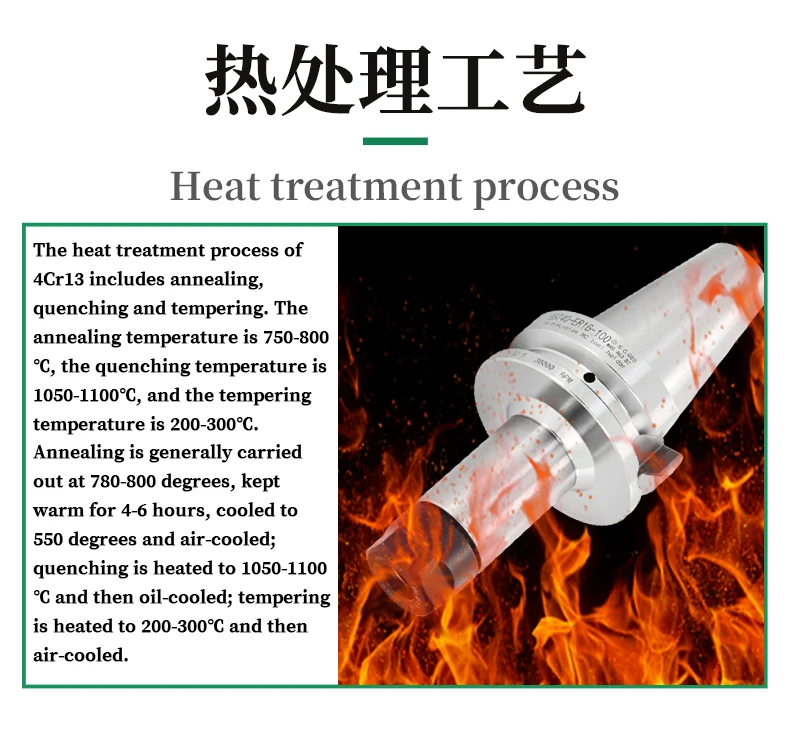

Processo de tratamento térmico

O processo de tratamento térmico do 4Cr13 inclui recozimento, têmpera e revenido.A temperatura de recozimento é 750-800℃, a temperatura de têmpera é 1050-1100℃, e a temperatura de têmpera é de 200-300℃.O recozimento geralmente é realizado entre 780-800 graus, mantido aquecido por 4-6 horas, refrigerado a 550 graus e refrigerado a ar; a têmpera é aquecida para 1050-1100℃ e depois refrigerado a óleo; o têmpera é aquecido a 200-300℃ e depois refrigerado a ar.

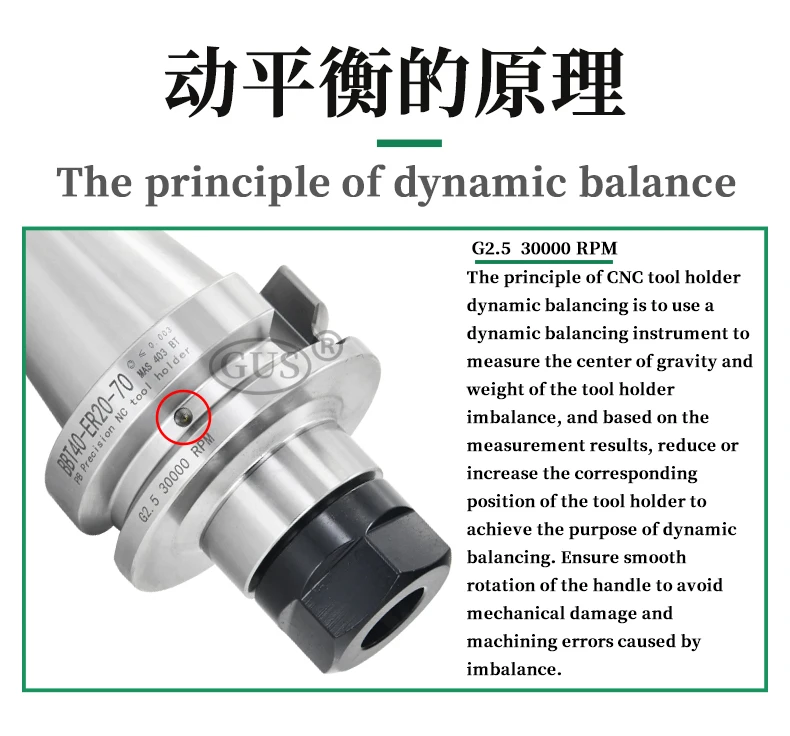

O princípio do equilíbrio dinâmico

G2.5 30.000 RPM
O princípio do balanceamento dinâmico do porta-ferramentas CNC é usar um instrumento de balanceamento dinâmico para medir o centro de gravidade e o peso do desequilíbrio do porta-ferramentas e, com base nos resultados da medição, reduzir ou aumentar a posição correspondente do porta-ferramentas para atingir o objetivo de balanceamento dinâmico.Garanta uma rotação suave da alça para evitar danos mecânicos e erros de usinagem causados pelo desequilíbrio.

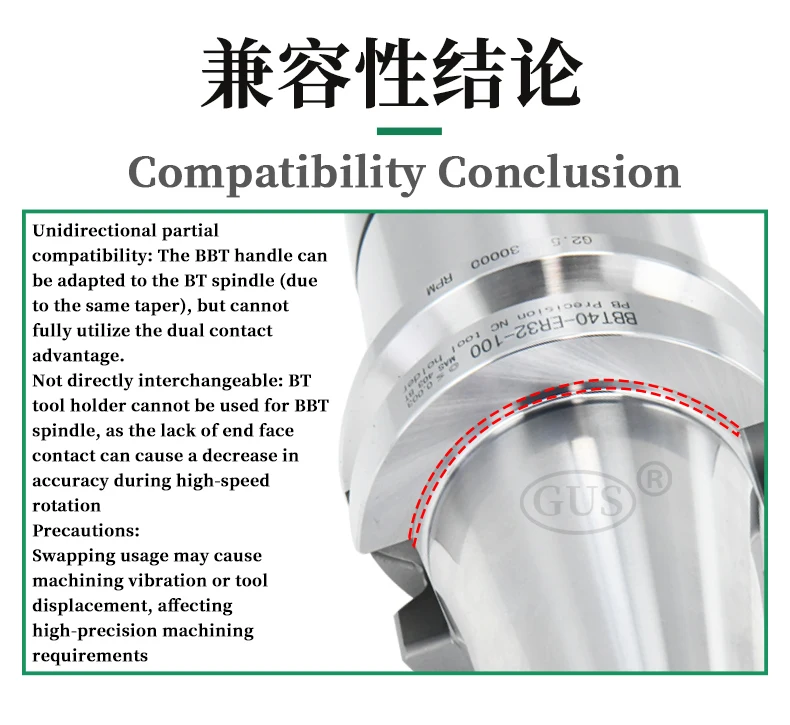

Conclusão de compatibilidade

Parcial unidirecional
compatibilidade: A alça BBT pode ser adaptada ao fuso BT (devido ao mesmo cone), não é possível aproveitar totalmente a vantagem de contato duplo.Não diretamente intercambiável: o porta-ferramentas BT não pode ser usado para o fuso BBT, pois a falta de contato facial pode causar uma diminuição da precisão durante a rotação em alta velocidade
Precauções:
O uso de troca pode causar vibração ou deslocamento da ferramenta, afetando os requisitos de usinagem de alta precisão

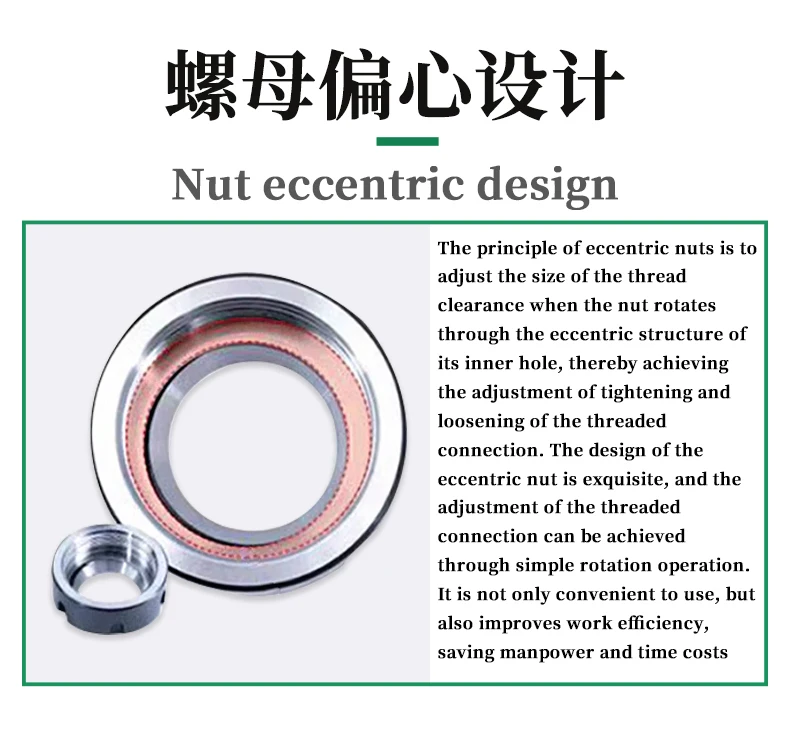

Projeto excêntrico de porca

O princípio das porcas excêntricas é ajustar o tamanho da folga da rosca quando a porca gira através da estrutura excêntrica de seu furo interno, conseguindo assim o ajuste de aperto e afrouxamento da conexão roscada.O design da porca excêntrica é requintado e o ajuste da conexão roscada pode ser alcançado através de uma operação de rotação simples.Não só é conveniente de usar, mas também melhora a eficiência do trabalho, economizando mão de obra e custos de tempo

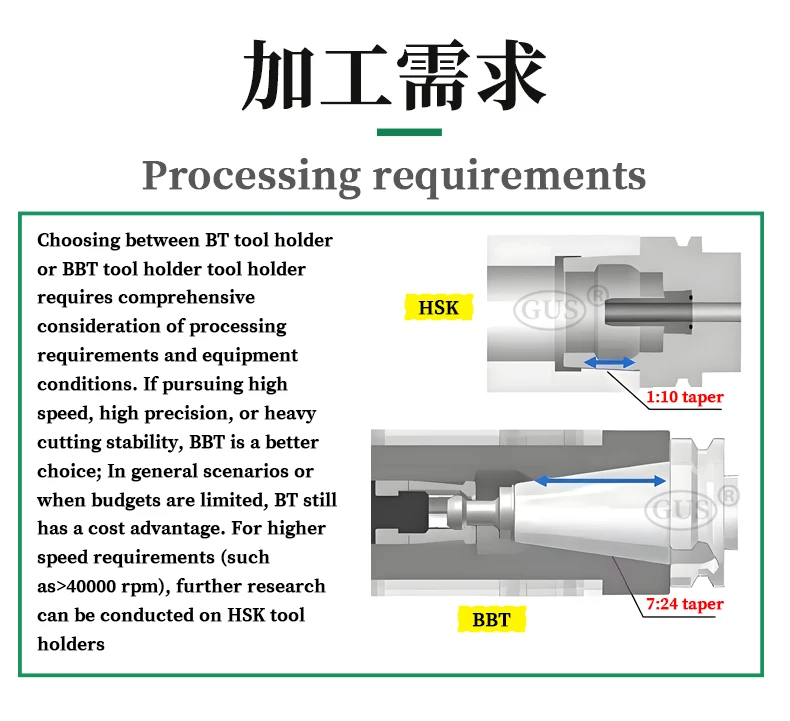

Requisitos de processamento

A escolha entre o porta-ferramentas BT ou o porta-ferramentas BBT requer abrangente
consideração dos requisitos de processamento e condições do equipamento.Ao buscar alta velocidade, alta precisão ou estabilidade de corte pesada, o BBT é uma escolha melhor; Em cenários gerais ou quando os orçamentos são limitados, BT ainda tem uma vantagem de custo.Para requisitos de velocidade mais elevados (como >40000 rpm), mais pesquisas podem ser realizadas em porta-ferramentas HSK

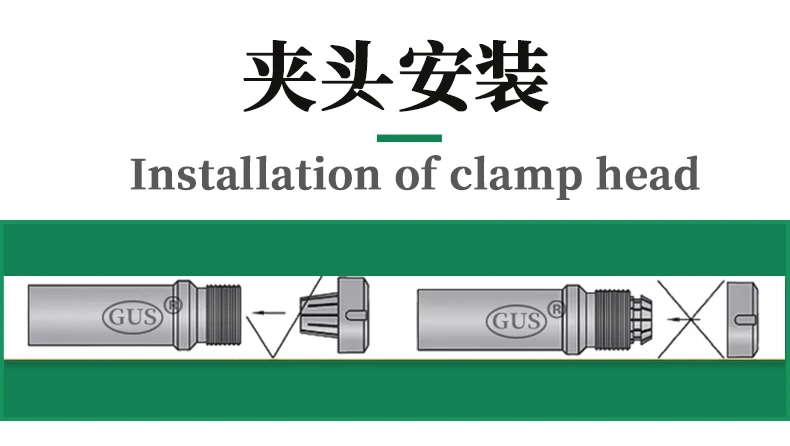

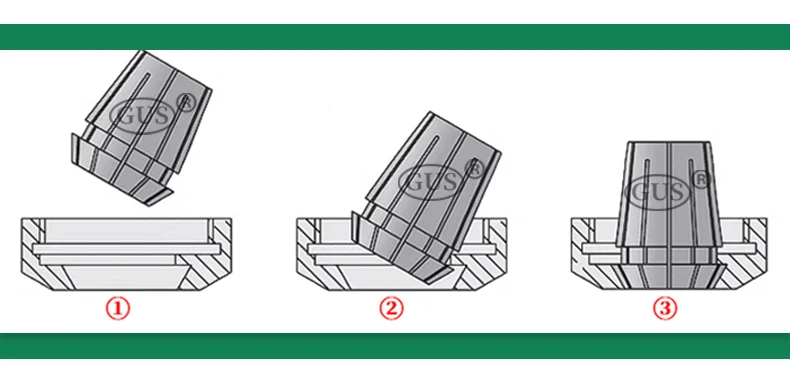

Instalação da cabeça da braçadeira

1.Antes de instalar o mandril, certifique-se de primeiro instalar o mandril na porca (conforme mostrado na figura) e, em seguida, parafuse suavemente a porca com o mandril na alça, biela ou eixo;
2.Para obter melhor desempenho, é necessário limpar as peças roscadas, superfícies de posicionamento e superfícies cônicas da braçadeira e porca

A braçadeira e a porca precisam ser inclinadas em um ângulo apropriado e, em seguida, colocadas suavemente na ranhura da porca.

Assuntos que precisam de atenção
1.Ao operar, o mandril deve prender a ferramenta firmemente para evitar que ela voe e machuque pessoas durante a rotação, causando acidentes;
2.É estritamente proibido travar a porca e apertá-la na alça, biela ou eixo antes que a ferramenta seja instalada no mandril para evitar deformação e fratura quebradiça do mandril.

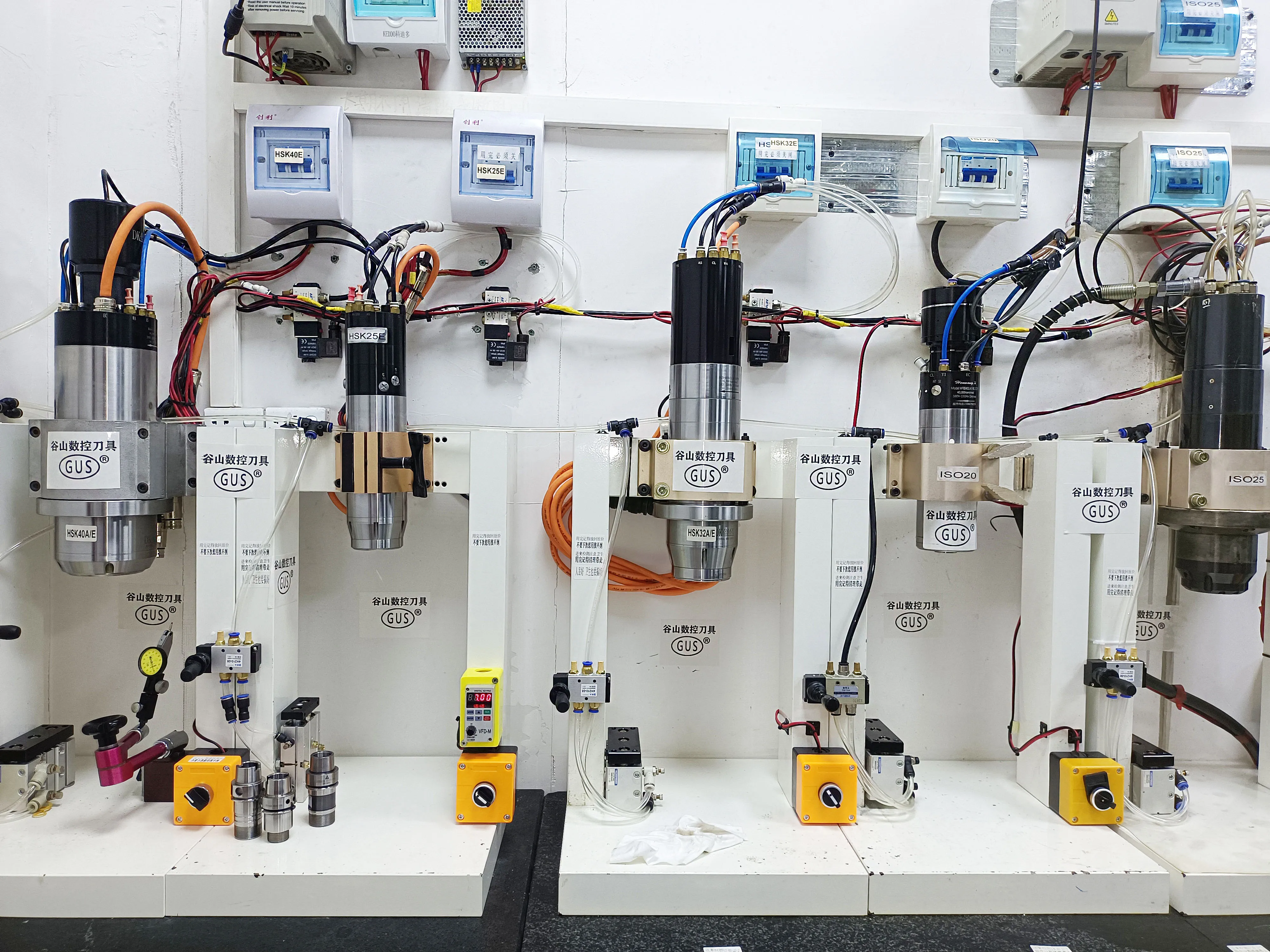

equipamento de teste

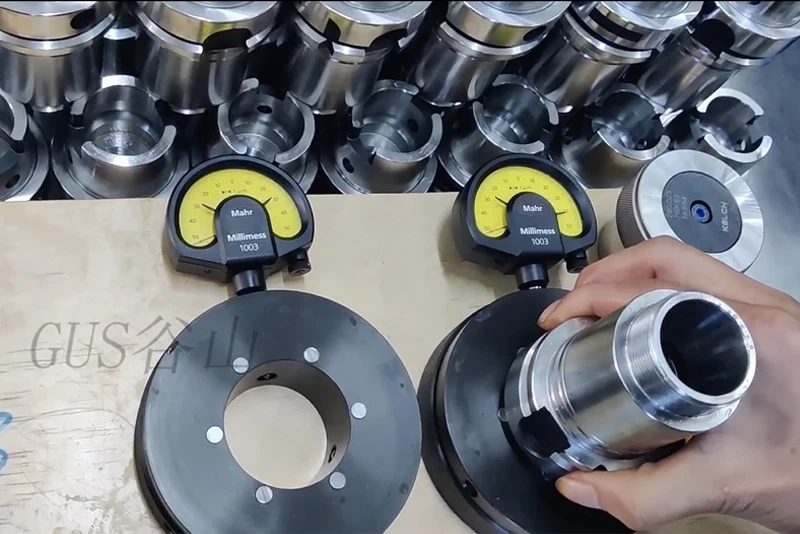

testes de precisão

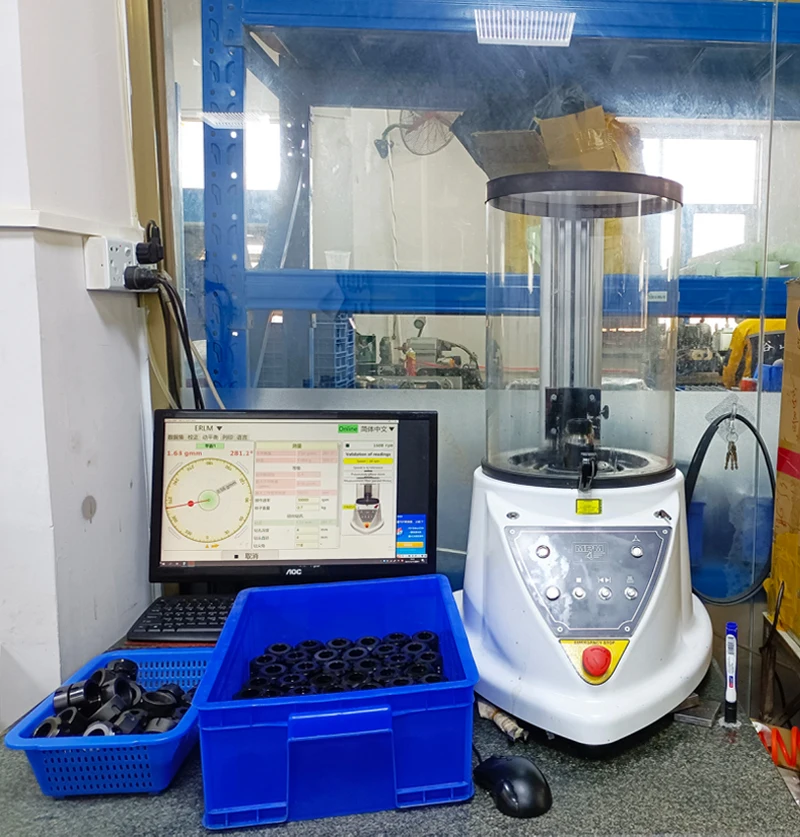

Detecção de equilíbrio dinâmico

Detecção cônica
