Gerador de sinal único pwm ciclo de trabalho de frequência de pulso módulo ajustável 1hz-160khz

Único sinal gerador PWM pulso frequência dever ciclo ajustável módulo 1Hz-160Khz 4V-30V PWM placa módulo 5mA-30mA
Nova marca e alta qualidade

Características:

Com invólucro exterior; Display LED;
Detecção de alta precisão; Saída PWM 1 canal;
Ajuste da frequência do apoio; Ajuste do ciclo do dever do apoio; Função da memória do desligamento do apoio.
O gerador de sinal PWM é um dispositivo que fornece sinais elétricos em uma variedade de frequências, ondas quadradas e níveis de saída.
É usado como fonte de sinal ou fonte de excitação para testes. Amplamente utilizado na produção prática e tecnologia.
Aplicação:
1. Usado como gerador de sinal de onda quadrada para gerar sinais de onda quadrada para desenvolvimento e uso.
2. Usado para gerar um sinal de onda quadrada que acione um driver do motor deslizante.
3. Gere pulsos ajustáveis para o uso pelo MCU.
4. Gere pulsos ajustáveis para controlar os circuitos associados.

Especificação:
Tensão de funcionamento: DC 4-30V
Freqüência: 1Hz ~ 160KHz
Freqüência precisão: 2%
Escala do ciclo do dever: 0.00%-
Capacidade de carga do sinal: output 5 ~ 30mA
Temperatura operacional: -20 ℃ ~ 70 ℃
Materiais: Plástico & metal

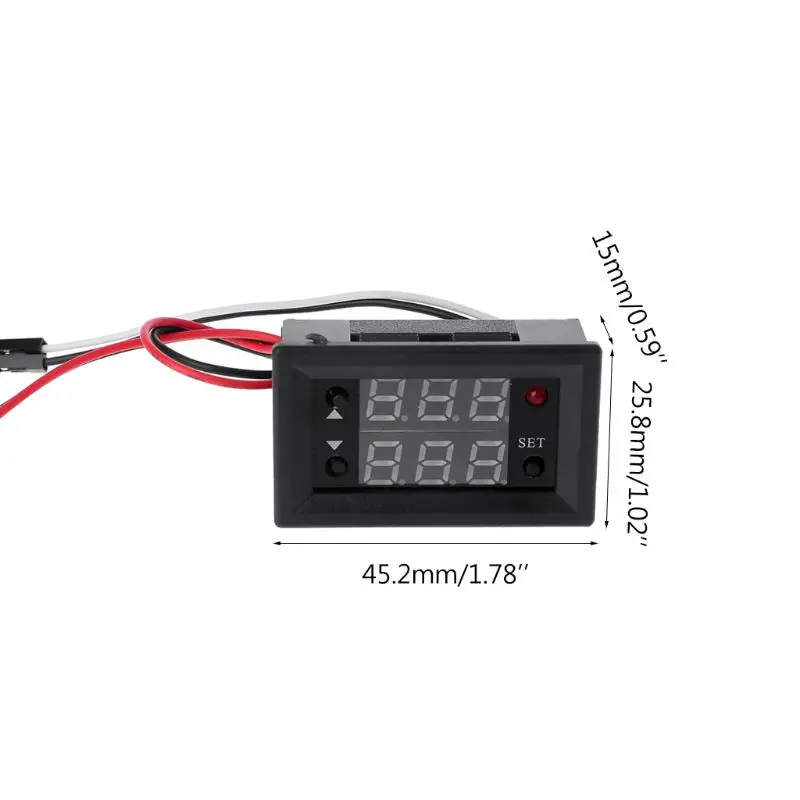

Dimensões: 45.2x25.8x1 5mm/1.78x1.02x0.59inch
Cor do display LED: Vermelho + azul
Quantidade: 1 Conjunto
Nota:
1. Por favor, permita 0-1cm erro devido à medição manual. Pls certifique-se que você não se importa antes que você lance.
2. Devido à diferença entre monitores diferentes, a imagem pode não refletir a cor real do item. -Obrigado!

Pacote inclui

1 Gerador Set Signal




--------------
Instruções:

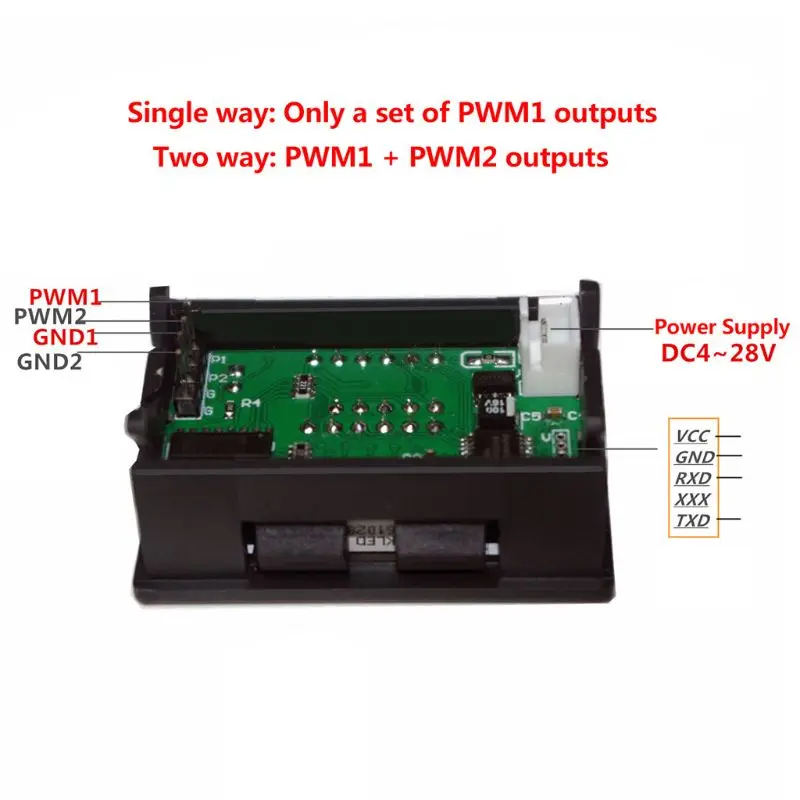

O único gerador PWM tem apenas um conjunto de saídas PWM1 e a frequência e o ciclo de trabalho são ajustáveis independentemente.

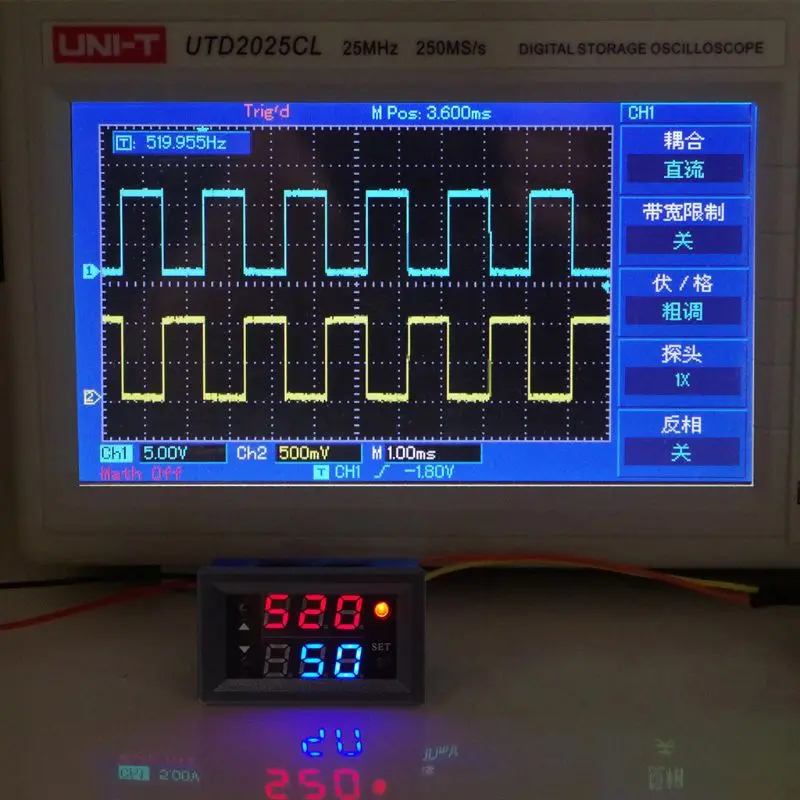

PWM complementar de duas vias tem dois conjuntos de saídas PWM1 e PWM2. Os dois conjuntos de frequências têm a mesma frequência e os seus ciclos são complementares.
Frequência ajustável 1-160KHz
Ciclo do dever 0-ajustável
Tensão operacional: 4V ~ 30V
Freqüência: 1Hz ~ 160KHz
Freqüência precisão: 2%
Capacidade de carga do sinal: output 5 ~ 30mA
Amplitude da saída: A amplitude é igual à tensão de funcionamento.

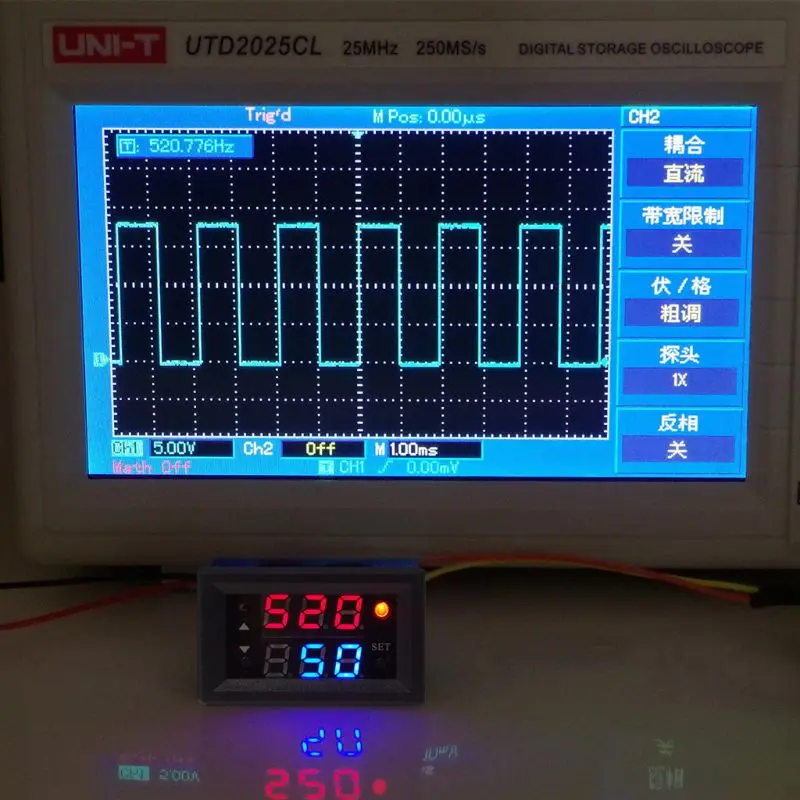

A saída PWM, pode ajustar a frequência, ciclo do dever
A frequência é dividida em quatro faixas, alternando automaticamente:
1.XXX (nenhum ponto decimal): 1Hz ~ 999Hz, unidade 1Hz
2.X.XX (ponto decimal em centenas): O valor é 1.00KHz a 9.99KHz em 0.01KHz
3.X X.X (ponto decimal em dez dígitos): O valor é 10.0KHz ~ 99.9KHz, a unidade é 0.1KHz
4.X.X.X. (ponto decimal completo): Valor 100KHz ~ 160KHz, unidade 1KHz
P. ex.:
100 representa 100Hz
1,00 significa 1,00 KHz
10.0 significa 10KHz
1.0.0. Representa 100Khz
Ciclo do dever 0 ~ ajustável

Definir o processo:

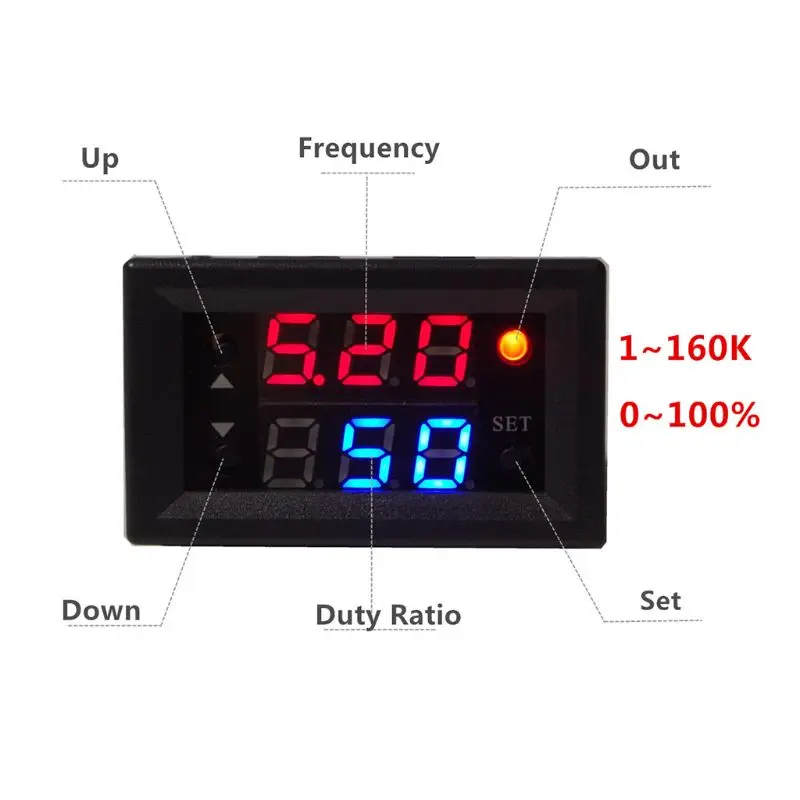

1. Pressione o botão SET. O parâmetro frequência pisca. Defina a frequência com o botão UP ou DOWN.
2. Pressione o botão SET. O parâmetro do ciclo do dever pisca. Defina o ciclo de trabalho pressionando as teclas UP ou DOWN.
3. Pressione o botão SET para sair da configuração
4. Pressione e comprido as teclas UP e DOWN para aumentar ou diminuir rapidamente
5. Os dados são memorizados automaticamente e todos os parâmetros de configuração são salvos quando a energia está desligada.
