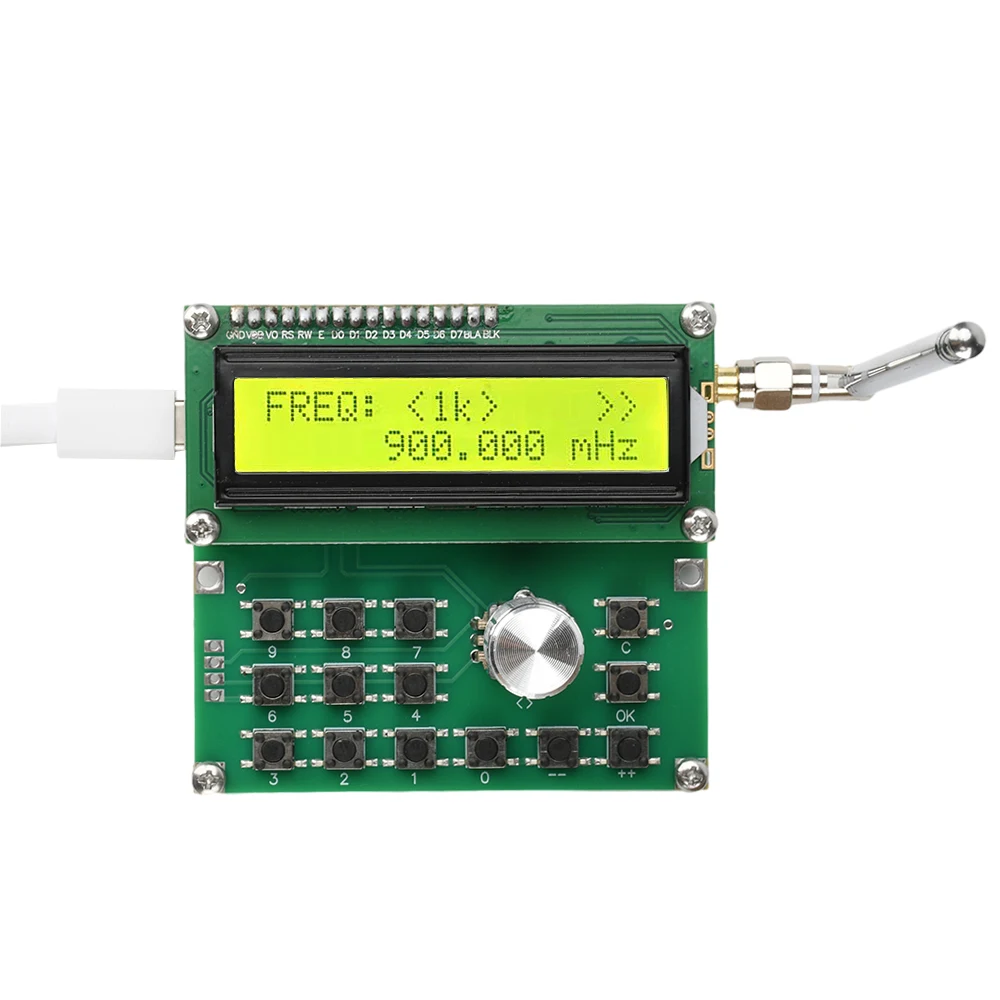

Gerador de Sinal RF 35MHz-4400MHz, Módulo de Fonte de Sinal ADF4351, Modo de Passo 1K/10K/100K/1M, Interface Tipo-C

Características do produto:

1.Suporta alimentação USB com uma ampla faixa de frequência de saída (35MHz–4400MHz), atendendo a diversos cenários de aplicação.

2.Incorpora um gerador de sinal RF simples para testes convenientes das características de frequência-amplitude do canal AC do equipamento de teste.

3.Design ergonômico do teclado com 15 teclas de função para ajuste preciso de frequência e controle de transmissão.

4.Quatro modos de passo (1K/10K/100K/1M) facilitam ajustes de frequência rápidos ou de grão fino.

5.Design de baixo consumo com corrente de espera <25mA, adequado para operação prolongada e aplicações portáteis.

Especificações do produto:

Interface de alimentação: Tipo-C

Tensão de alimentação: CC 4,5 V-5,5 V

Corrente de Espera: <25mA

Corrente de Transmissão: <150mA

Impedância de saída: 50 ohms

Faixa de frequência de saída: 35MHz-4400MHz

Etapa de saída: 1KHz-8KHz

Saída: conector fêmea padrão SMA

Potência de saída: -1dBm (W) @ 150MHz (potência de teste absoluta) ~1mW

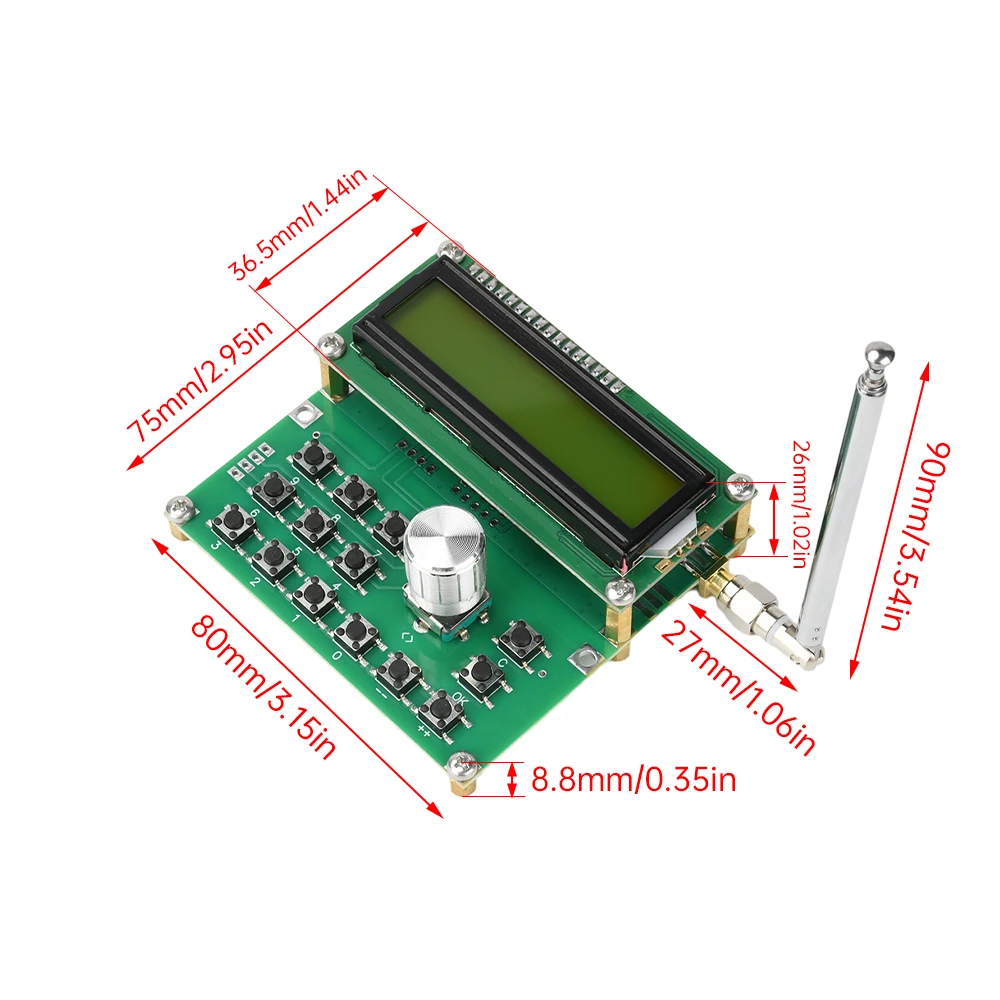

Dimensões: 80 mm × 75 mm × 30 mm (excluindo os conectores)

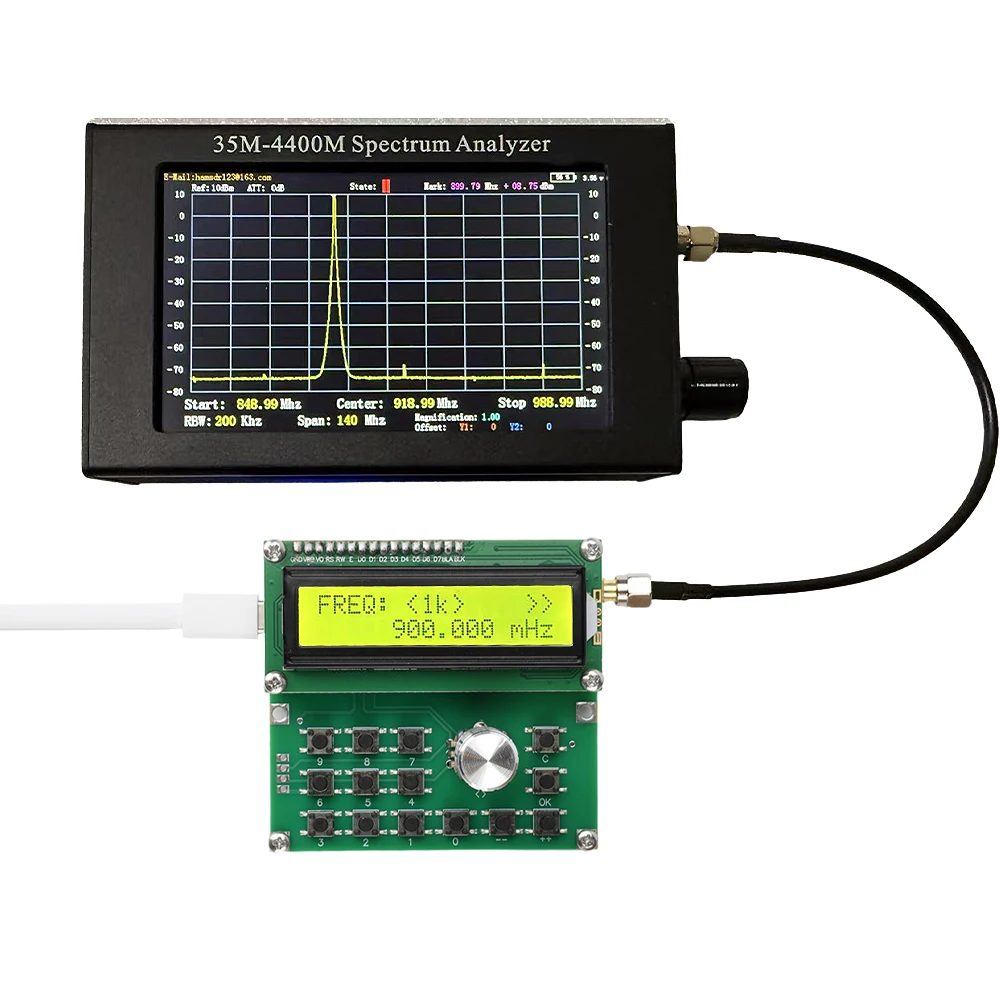

Função: Serve como um gerador básico de fonte de sinal RF, fornecendo sinais para o canal AC do dispositivo em teste enquanto analisa suas características de frequência-amplitude.Observe a impedância do equipamento de medição.

Descrição Detalhada:

O teclado de operação possui 15 teclas ppt, teclas numéricas de 0 a 9 e 10 teclas ‘++’ e ‘–’ para ajustar a frequência de operação.Ele também gera o comportamento de saída de transmissão.Um toque curto nas teclas ‘++’ ou ‘–’ aumenta ou diminui a frequência de saída em 1kHz em relação à frequência original.Manter ‘++’ ou ‘–’ pressionado por mais de 1 segundo inicia o modo de varredura contínua de adição ou subtração.O tamanho do passo é de 1kHz de 35kHz a 138MHz; 138kHz em 138MHz.O tamanho do passo é de 10kHz em ~550MHz e 100kHz de 550MHz a 4000MHz.Para interromper a digitalização, basta pressionar os botões ‘++’, ‘-’ ou ‘OK’.O botão 'OK' serve como chave de controle de saída.Pressioná-lo novamente interrompe a transmissão.A transmissão iniciada por ‘++’ ou ‘-’ requer duas pressionadas de “OK” para concluir, momento em que o visor mostrará ‘>>’ no canto superior direito.Durante a transmissão, a tecla 'C' termina a transmissão e redefine a frequência para zero.

As teclas '<>' permitem a varredura contínua de incremento/decremento para um ajuste conveniente, alternando entre os tamanhos de passo: '1K', '10K', "100K", '1M'.

Ao ligar a nova base LCD1602, o indicador de passo padrão exibe ‘<1k>’.Todos os quatro modos de passo podem ser alternados.

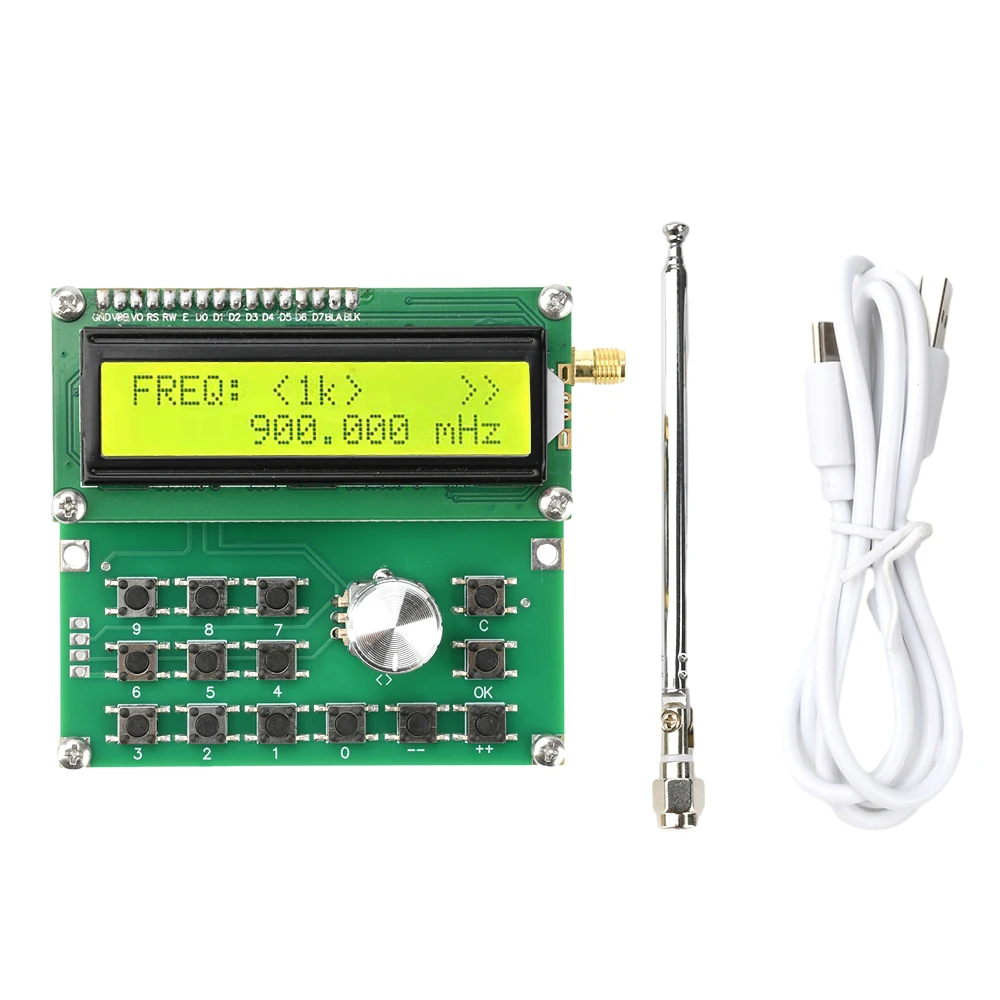

Listagem de Produtos

1x Módulo

1x cabo de alimentação

1x Antena
