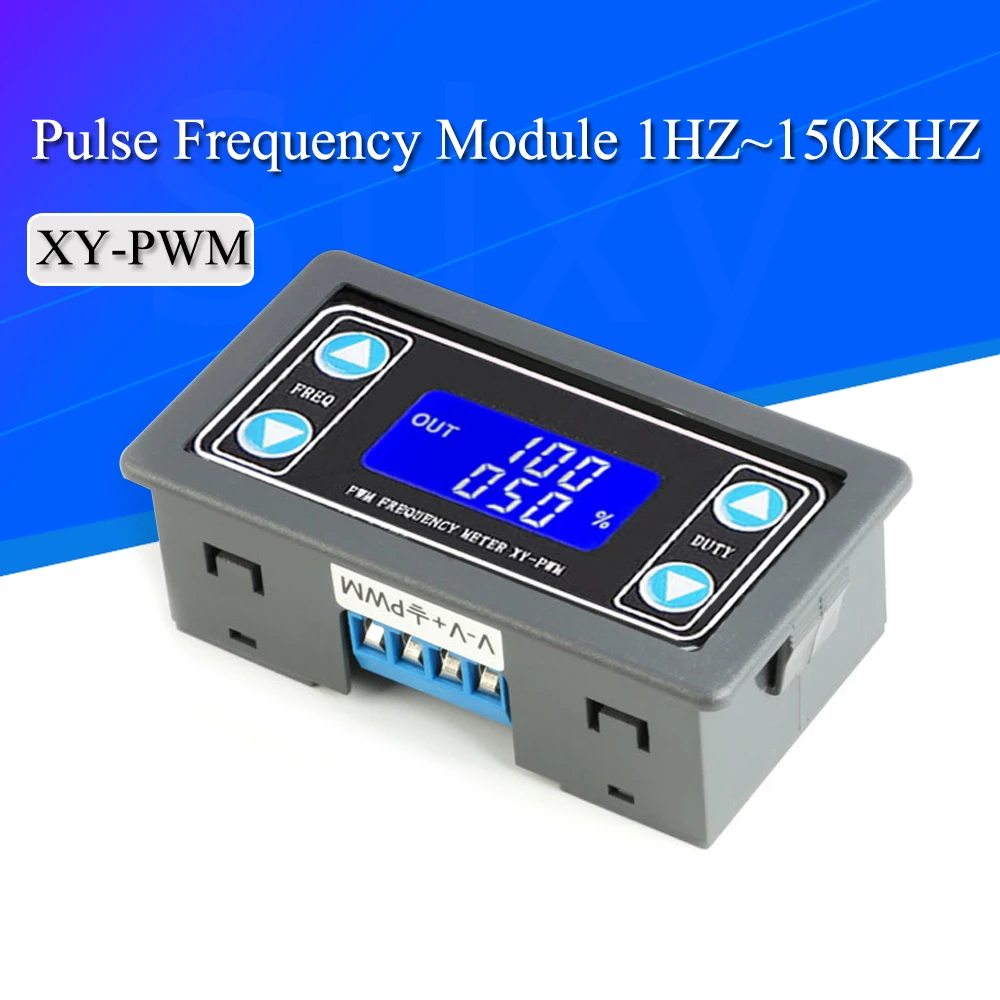

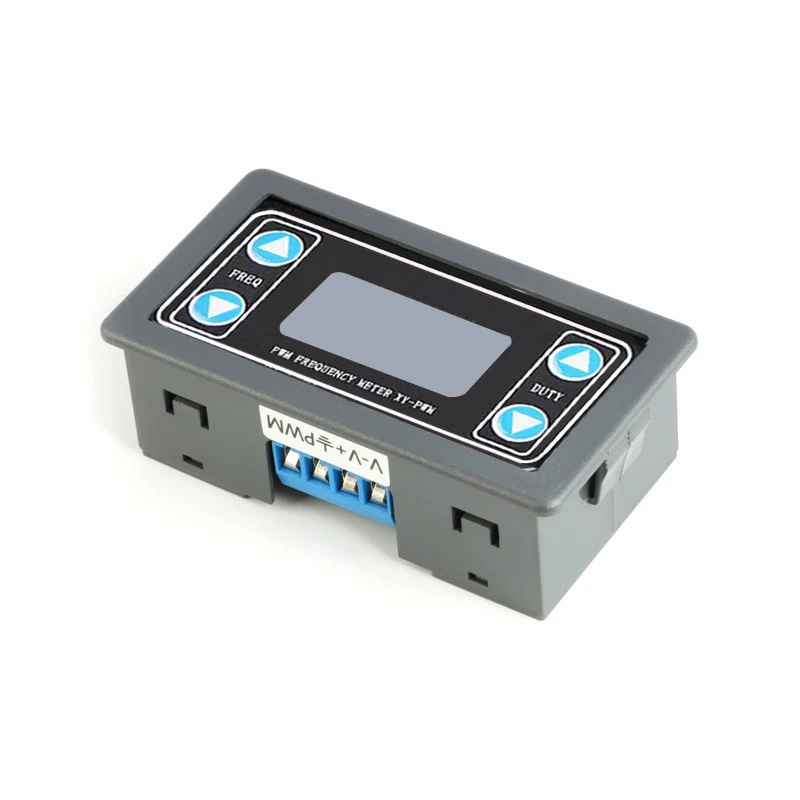

Gerador de sinal retangular de onda quadrada ajustável, relação de trabalho de frequência de pulso pwm com display digital de 1hz ~ 150khz

1.Descrição:

O gerador de sinal XY-PWM é um dispositivo que fornece sinais elétricos em uma variedade de frequências, ondas quadradas e níveis de saída. É usado como fonte de sinal ou fonte de excitação para testes.

2.Recursos:

1>.Com invólucro externo;

2>.Display LCD de alta definição;

3>.Suporte UART;

4>.Suporte para ajuste de frequência;

5>.Suporte para ajuste do ciclo de trabalho;

6>.Detecção de alta precisão;

7>.Suporte à função de memória de desligamento;

Saída PWM de 8>.1 canais.

3.Parâmetros:

1>.Nome do produto: Gerador de sinal PWM;

2>.Modelo: XY-PWM;

3>.Tensão de trabalho:DC 3.3V-30V;

4>.Faixa de frequência:1Hz~150KHz;

5>.Precisão de frequência:2%;

6>.Faixa do ciclo de trabalho:0,00%-100%;

7>.Corrente de saída:Cerca de 5-30mA;

8>.Amplitude de saída:Igual à tensão de entrada;

9>.Tamanho:79*43*27mm;

10>.Temperatura de operação:-20℃~70℃;

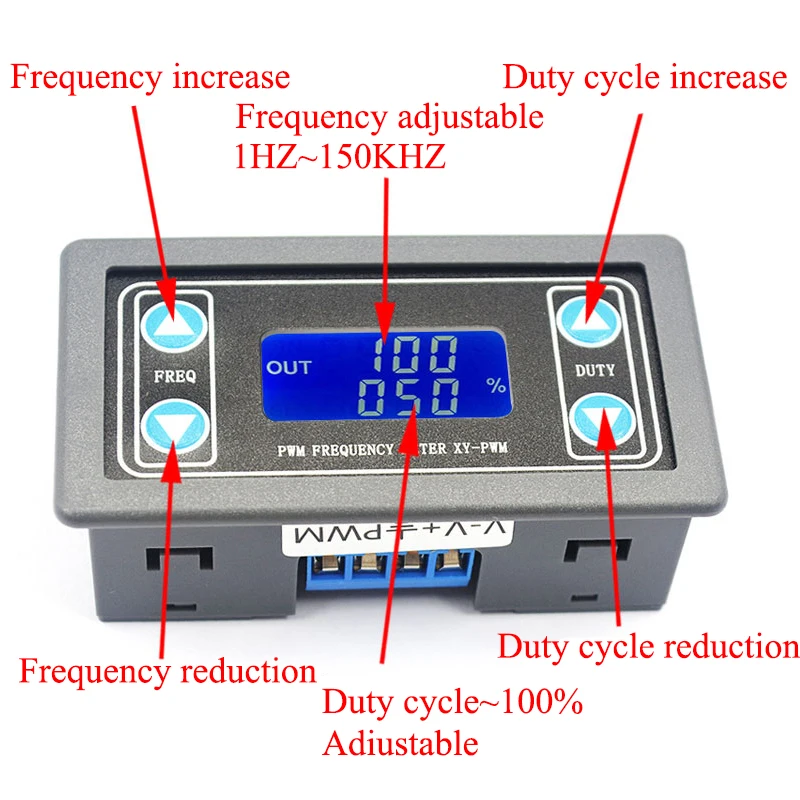

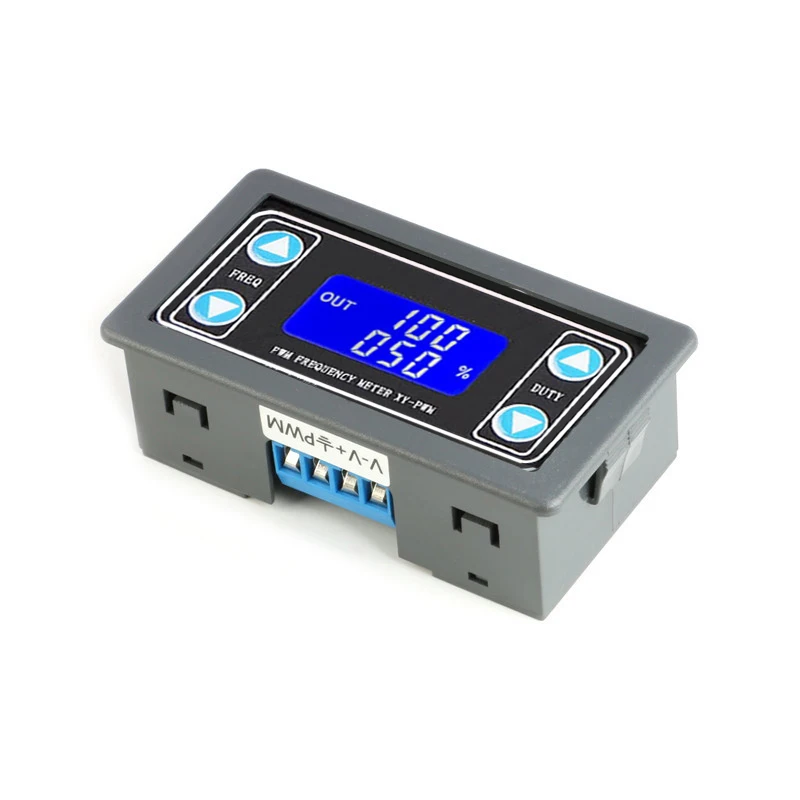

4. faixa definida de frequência:

Entre na interface de configurações quando pressionar rapidamente qualquer botão 'FREQ+' ou 'FREQ-' no status normal de execução para selecionar a faixa de frequência.

Preste atenção na posição onde o ponto decimal se move quando o botão é pressionado.

Exibir 'XXX'. Sem ponto decimal, a frequência mínima é de 1 Hz. A faixa de frequência é de 1 Hz ~ 999 Hz.

Exibir 'X.XX'. O ponto decimal é o penultivo, a frequência mínima é de 0,01 KHz. A faixa de frequência é de 1,00 KHz ~ 9,99 KHz.

Exibir 'XX.X'.O ponto decimal é o terceiro último,A frequência mínima é de 0,1KHz.A faixa de frequência é de 10,0KHz ~ 99,9KHz.

Exibir 'X.X.X.X'. O ponto decimal está totalmente iluminado, a frequência mínima é de 1KHz. A faixa de frequência é de 1KHz ~ 150KHz.

Por exemplo:

O display '100' significa que a frequência de saída PWM é de 100 Hz;

O display '1.01' significa que a frequência de saída PWM é 1,01KHz;

O display '54.1' significa que a frequência de saída PWM é de 54,1 KHz;

O display '1.2.4' significa que a frequência de saída PWM é de 124KHz;

5. Faixa definida do ciclo de trabalho:

Entre na interface de configurações quando pressionar rapidamente qualquer botão 'DUTY+' ou 'DUTY-' no status normal de execução para selecionar o ciclo de trabalho.

A faixa do ciclo de trabalho é de 0,00% a 100%.

6. Use etapas:

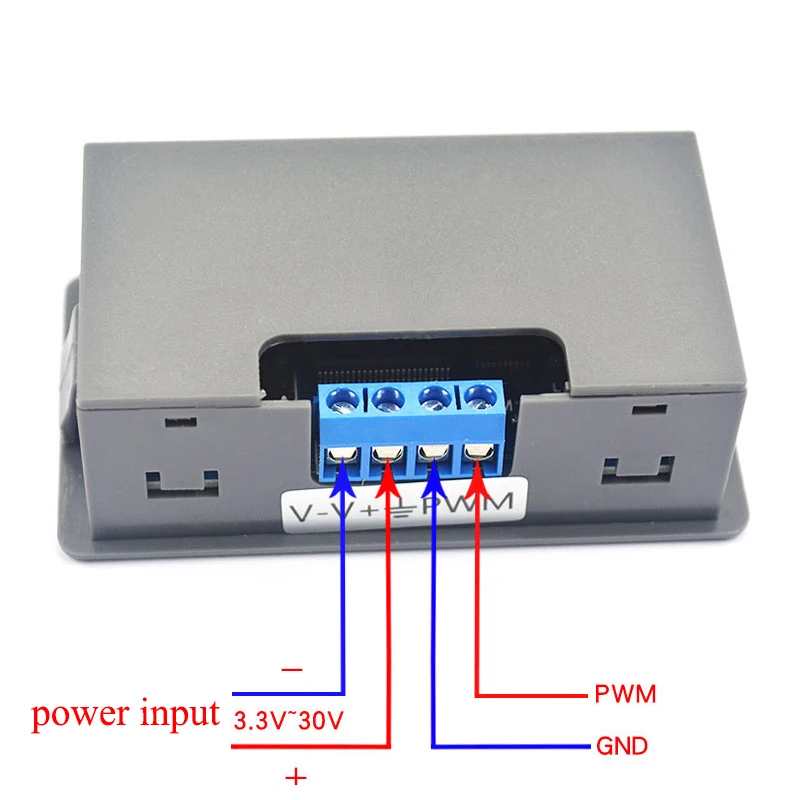

1>.Conecte à fonte de alimentação;

2>.Pressione rapidamente ou longamente o botão 'FREQ+' ou 'FREQ-' para definir a frequência;

3>.Pressione rapidamente ou longamente o botão 'DUTY+' ou 'DUTY-' para definir o ciclo de trabalho;

4>.Conecte à carga.

7. Comunicação UART e configurações de parâmetros

O sistema suporta upload de dados UART e funções de configuração de parâmetros (nível TTL);

UART: 9600, 8, 1

1>.Definir frequência PWM:

‘F101’: A frequência definida é 101 Hz. ‘101’ pode substituir por 001 ~ 999;

‘F1.05’: A frequência definida é 1,05 KHz. ‘1.05’ pode ser substituída por 1,00 ~ 9,99;

'F10.5': A frequência definida é de 10,5 KHz. '10,5' pode ser substituída por 10,0 ~ 99,9;

'F1.0.5': A frequência definida é de 105 KHz. '1,5' pode ser substituída por 1,0 ~ 1,0;

2>.Definir ciclo de trabalho PWM:

‘DXXX’: O ciclo de trabalho definido é XXX.'XXX' pode ser 000-100.

Por exemplo: ''D051'' significa que o ciclo de trabalho do PWN está definido como 51%.

3>.Leia o parâmetro definido:

Envie 'leir' e obtenha o parâmetro.

4>.Valor de retorno:

Retornar ‘DOWN’: Definir sucesso.

Retorno 'FALL': Definir falha.

8.Aplicação:

1>.Gerador de sinal de onda quadrada, gerando sinal de onda quadrada para desenvolvimento experimental;

2>.Usado para gerar um sinal de onda quadrada que controla o driver do motor;

3>.Gerar pulsos ajustáveis para uso pelo MCU;

4>.Dimmer;

5>. Governador de velocidade;

9. observação:

1>.Sus sinais de saída PWM de 1 canal são iguais.Eles não podem ser ajustados de forma independente.

10.Pacote:

1>.1pcs XY-PWM Gerador de sinal PWM
