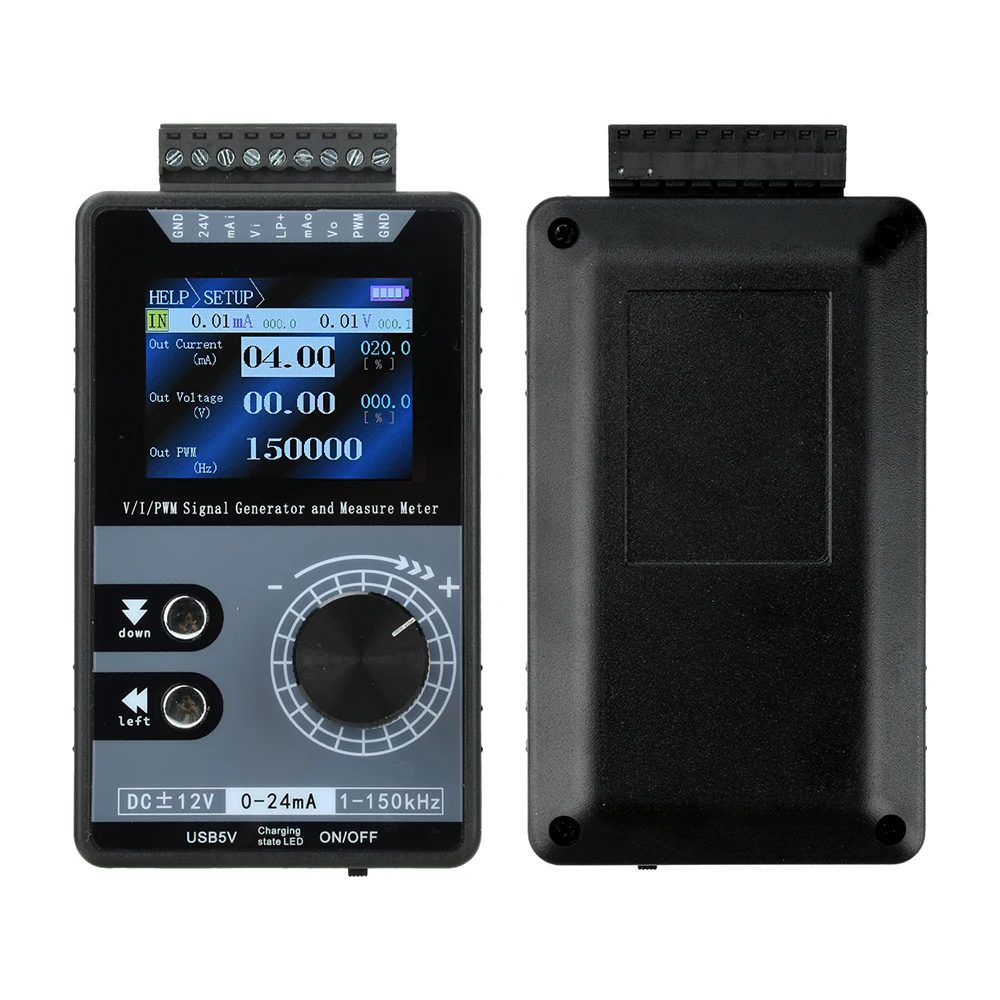

Gerador de Sinal PWM Portátil, Gerador de Sinal de Corrente e Tensão PWM, Simulador de Fonte de Sinal 0-20mA, 4-20mA, 0-10V

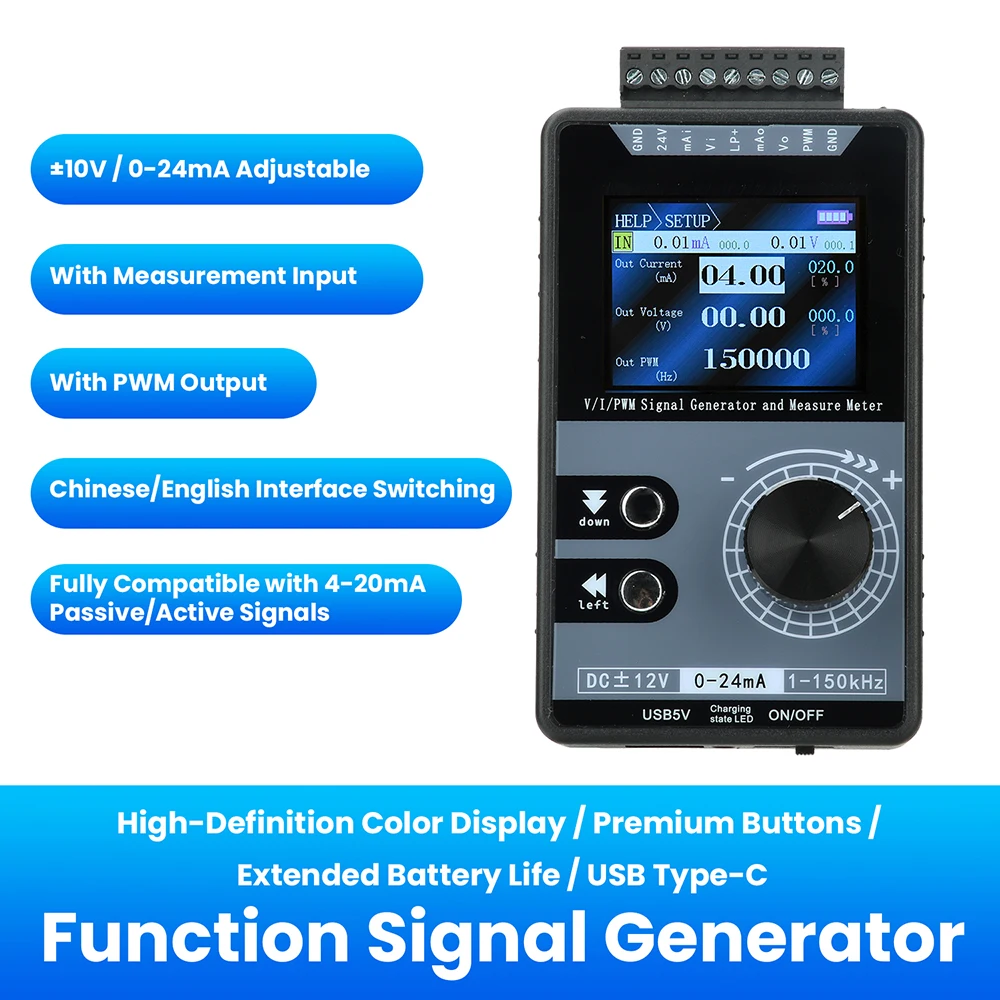

Características do produto:

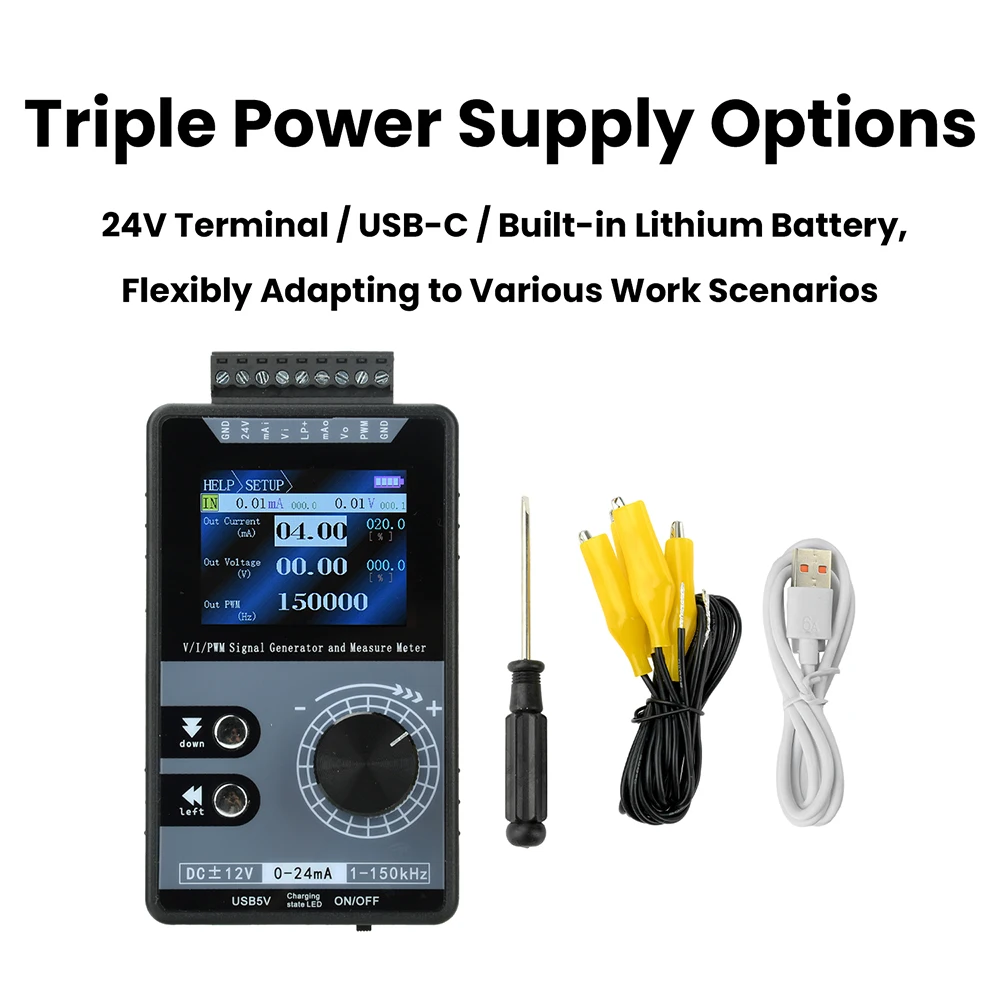

1.Opções de alimentação tripla: terminal de 24V/USB-C/bateria de lítio integrada, adaptando-se de forma flexível a diversos cenários operacionais.

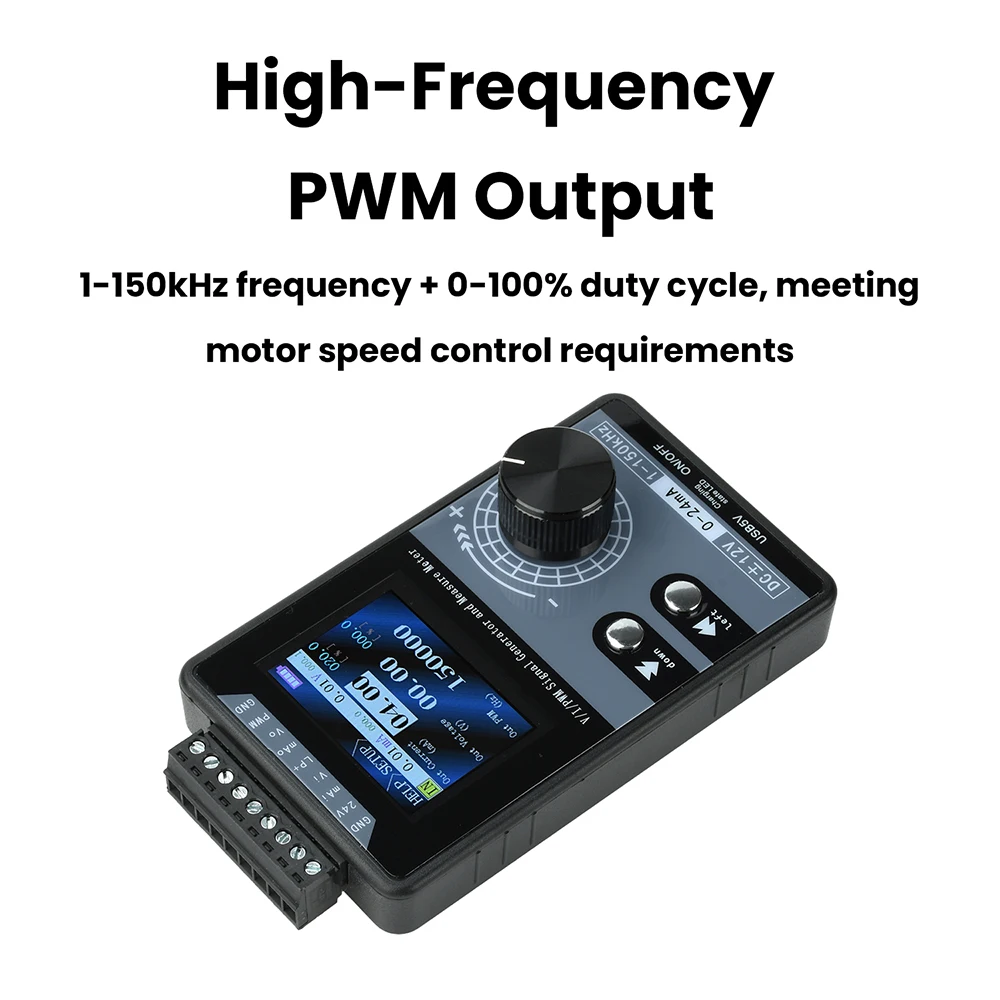

2.Saída PWM de alta frequência: frequência de 1-150kHz + ciclo de trabalho de 0-100%, atendendo aos requisitos de regulação da velocidade do motor.

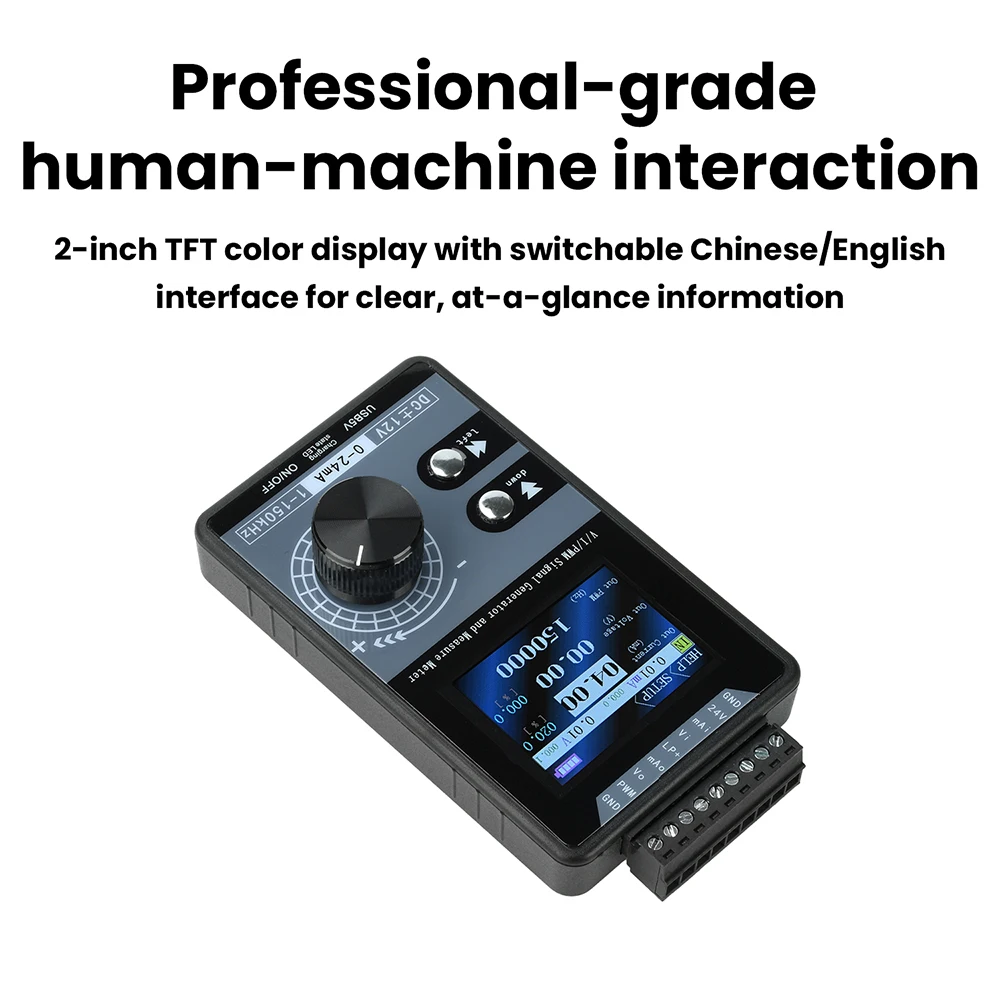

3.Interface homem-máquina de nível profissional: display TFT colorido de 2 polegadas com interface chinesa/inglesa comutável para apresentação clara de informações.

4.Ajuste preciso e conveniente: botão grande do codificador digital EC11 com teclas galvanizadas para excelente feedback tátil

5.Profundamente Adaptado para Ambientes Industriais: Especializado para depuração de sinais de controle industrial e regulação de velocidade de motores PWM em múltiplos cenários.

Especificações do produto:

Nome do produto: Gerador de sinal multifuncional com tela colorida

3 Métodos de Alimentação: Terminal externo DC 24V / USB-C / (Modelo equipado com bateria) Bateria de lítio interna

Tipo de bateria: bateria de lítio integrada de 3,7 V 1500mAh

Interface: Porta Tipo-C

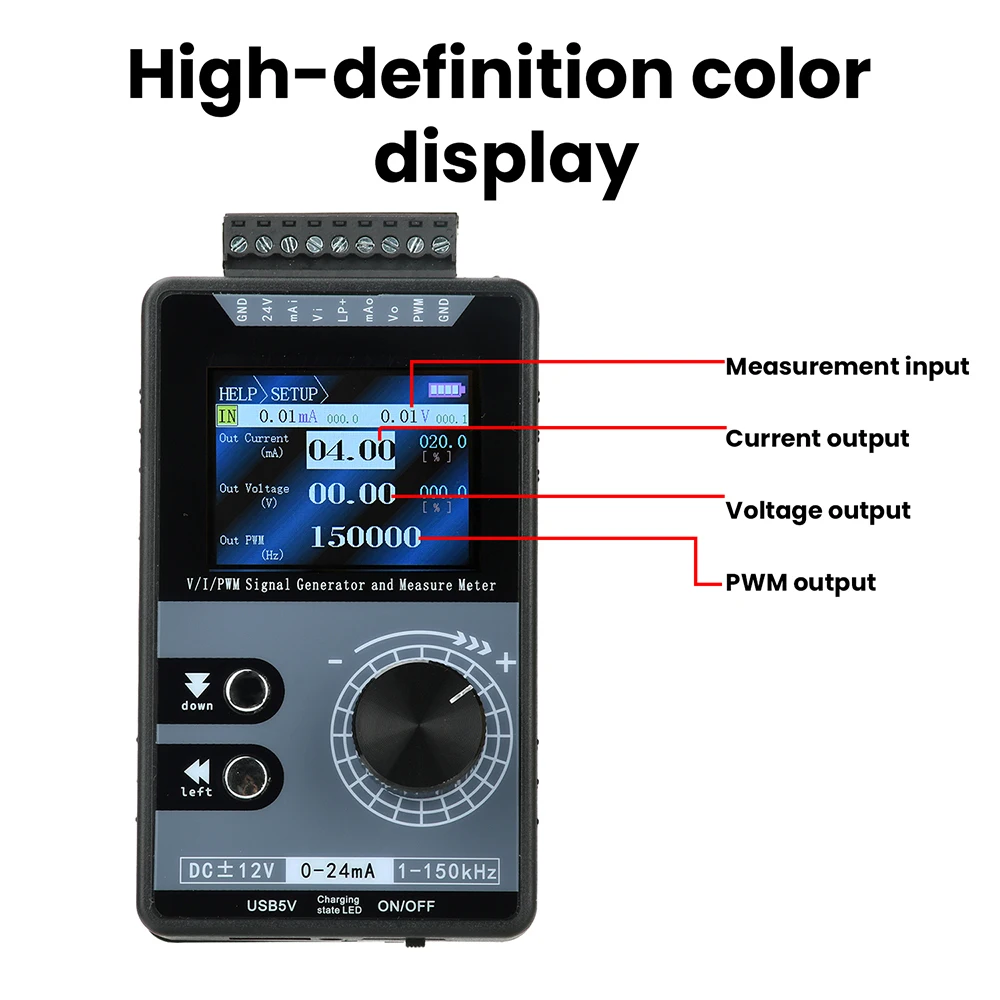

Ecrã: Ecrã TFT a cores de 2 polegadas (320×240 pixels)

Interface de exibição: interface chinesa/inglesa comutável

Botão: botão codificador digital EC11 (20 passos por revolução, com botão de pressão)

Especificação do Conector Terminal: 15EDGK3.81 (9 pinos)

Ambiente Operacional: 0-40°C, umidade relativa <80%

Aplicações: Depuração de sinais analógicos DC em controle industrial, instalação e manutenção de equipamentos elétricos, regulação de velocidade de motores PWM, etc.

Faixa de Saída de Tensão: ±12V (máximo 20mA sob carga, com proteção contra curto-circuito)

Faixa de medição de tensão: ± 50V

Faixa de Saída Atual: 0-24mA (resistência máxima de amostragem 500Ω, capaz de suportar curto-circuito)

Faixa de medição atual: ±50mA

Faixa de ajuste de saída: Livremente configurável, por exemplo.0-20mA/4-20mA/0-10V/0-5V.Valores de exibição de engenharia configuráveis pelo usuário

Saída de onda quadrada PWM: Frequência ajustável de 1-150kHz, ciclo de trabalho ajustável de 0-100% (nível alto fixo em 5V, corrente de acionamento <20mA, proteção contra curto-circuito)

(Nota: Esta saída PWM não é adequada para sistemas de 12V ou 24V, pois 5V constitui um nível baixo para ambos):

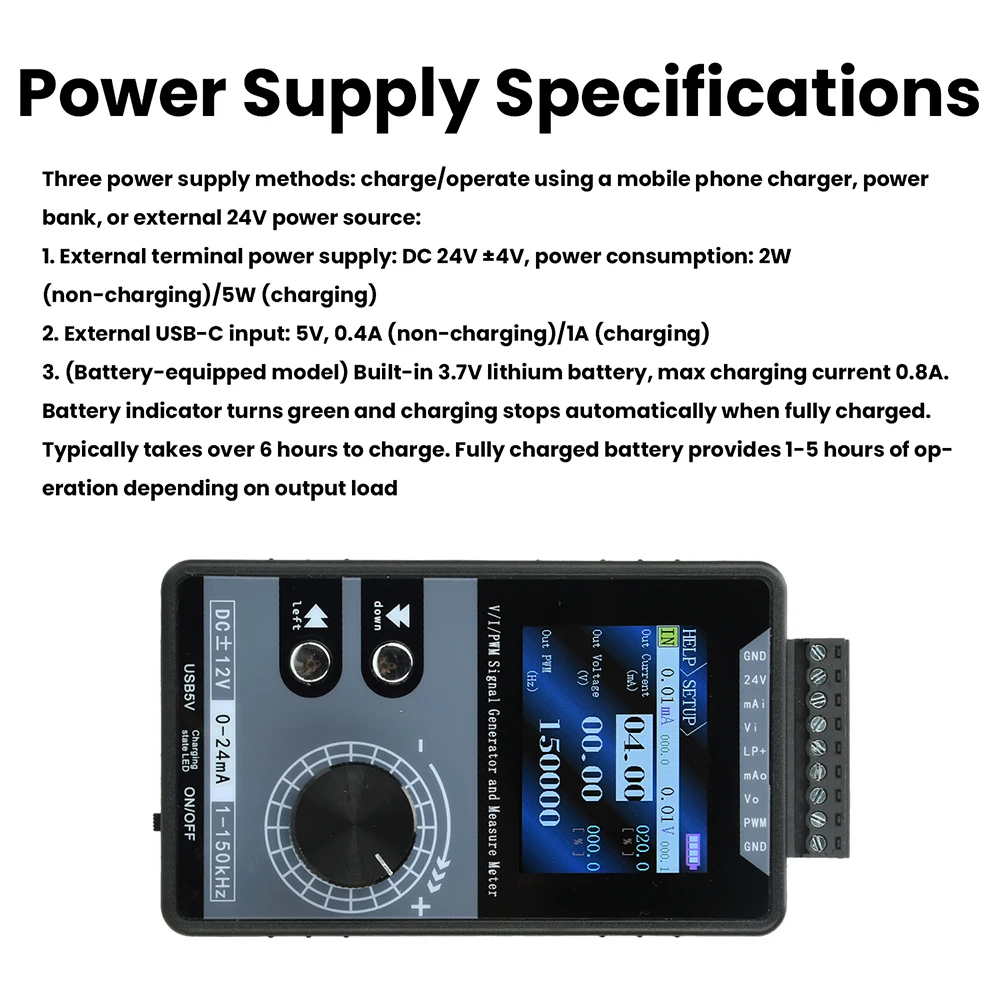

Especificações da fonte de alimentação: Três métodos de fonte de alimentação: via carregador de celular/banco de energia ou

Conexão externa de 24V para carregamento e operação.

1.Alimentação do terminal externo: DC 24V ±4V, potência 2W (sem carregamento)/5W (carregando)

2.USB-C externo 5V, corrente 0,4A (sem carregamento)/1A (carregando)

3.(Modelo equipado com bateria) Bateria de lítio de 3,7 V integrada, corrente máxima de carregamento 0,8A.O indicador da bateria fica verde e o carregamento para automaticamente quando a carga está completa.Normalmente leva mais de 6 horas para carregar completamente.A bateria totalmente carregada fornece de 1 a 5 horas de operação, dependendo da carga de saída.

Indicação de Status de Carregamento

1.Quando desligado, conectar um carregador Tipo C à porta de carregamento exibe um indicador de carregamento vermelho abaixo; fica verde após carga completa.

2.Quando ligado, conectar um carregador Tipo C à porta de carregamento exibe um indicador de carregamento vermelho abaixo.O ícone da bateria no canto superior direito da tela fica verde e alterna entre barras de bateria crescentes (independentemente da capacidade restante de pré-carga; sempre começa em verde).Após a carga completa, o indicador de carga abaixo fica verde e o ícone da bateria no canto superior direito da tela permanece verde sólido.Quando o cabo de carregamento Tipo C é desconectado, o ícone da bateria no canto superior direito da tela fica branco.

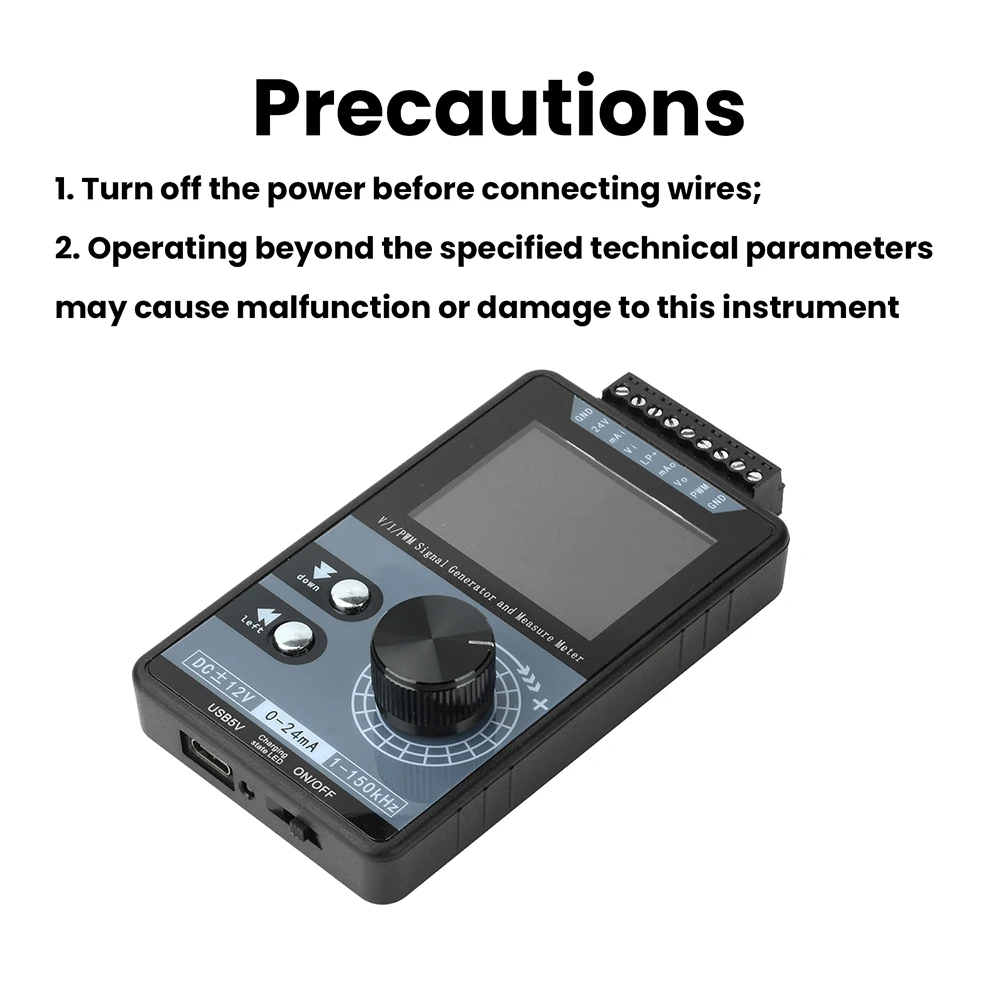

Precauções:

1.Desligue a energia antes de conectar os cabos;

2.Operar além dos parâmetros técnicos especificados pode causar mau funcionamento ou danos a este instrumento.

Perguntas Frequentes:

P: Como definir o ciclo de trabalho para PWM, alternando entre ajuste de frequência (Hz) e ciclo de trabalho (%),

A: Pressione a tecla para entrar no modo de ajuste PWM.Pressione o botão uma vez para alternar entre os estados de ajuste PWM (frequência 1-150000Hz / ciclo de trabalho 0-100%).Os caracteres da unidade correspondentes serão exibidos abaixo do indicador PWM.

P: Como acessar o menu de ajuda/configurações?

R: Pressione e segure o botão inferior por 2 segundos para entrar no menu.Pressione o botão inferior uma vez para alternar entre Ajuda/Configurações.Pressione o botão novamente para entrar na interface correspondente.

Q: Qual a bitola do cabo fornecido?

A: 20 AWG (0,5 mm²)

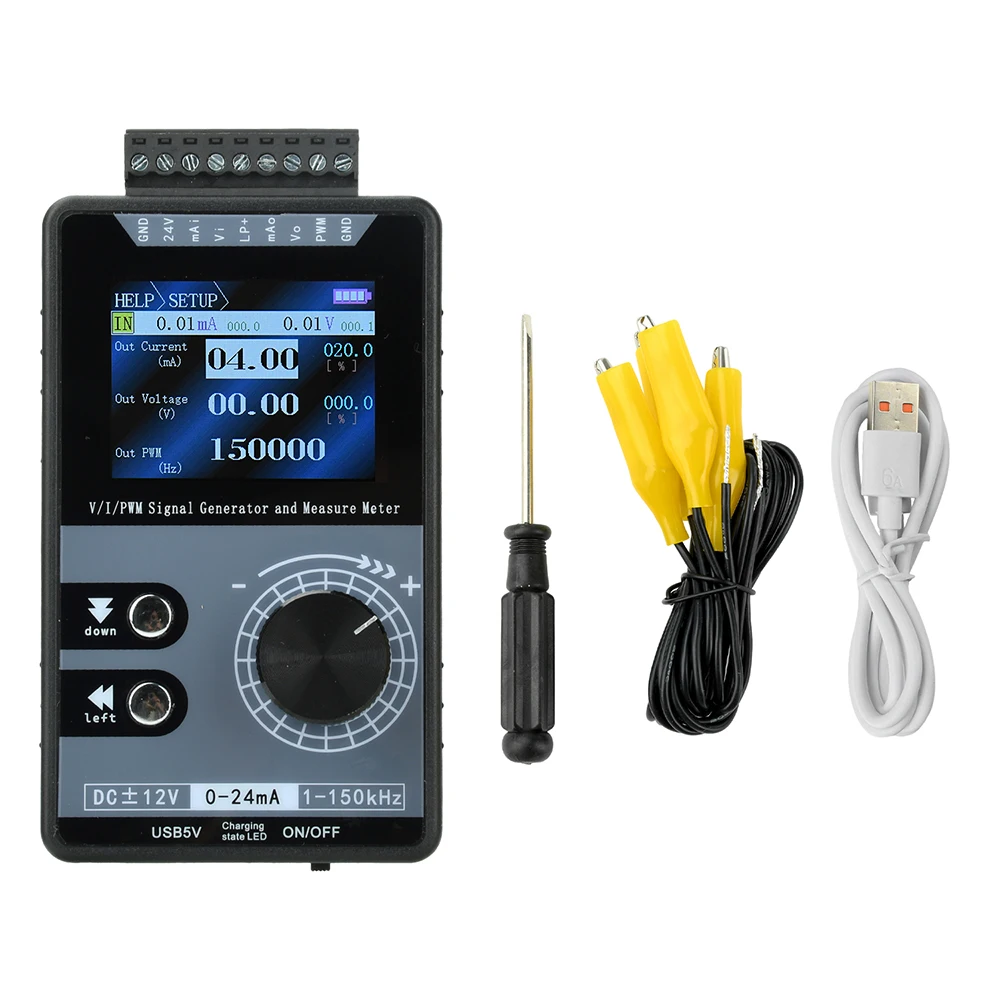

Lista de embalagem:

Unidade principal do gerador x1

Chave de fenda x1

Cabo de carregamento USB x1

Pontas de teste com garra jacaré x4
