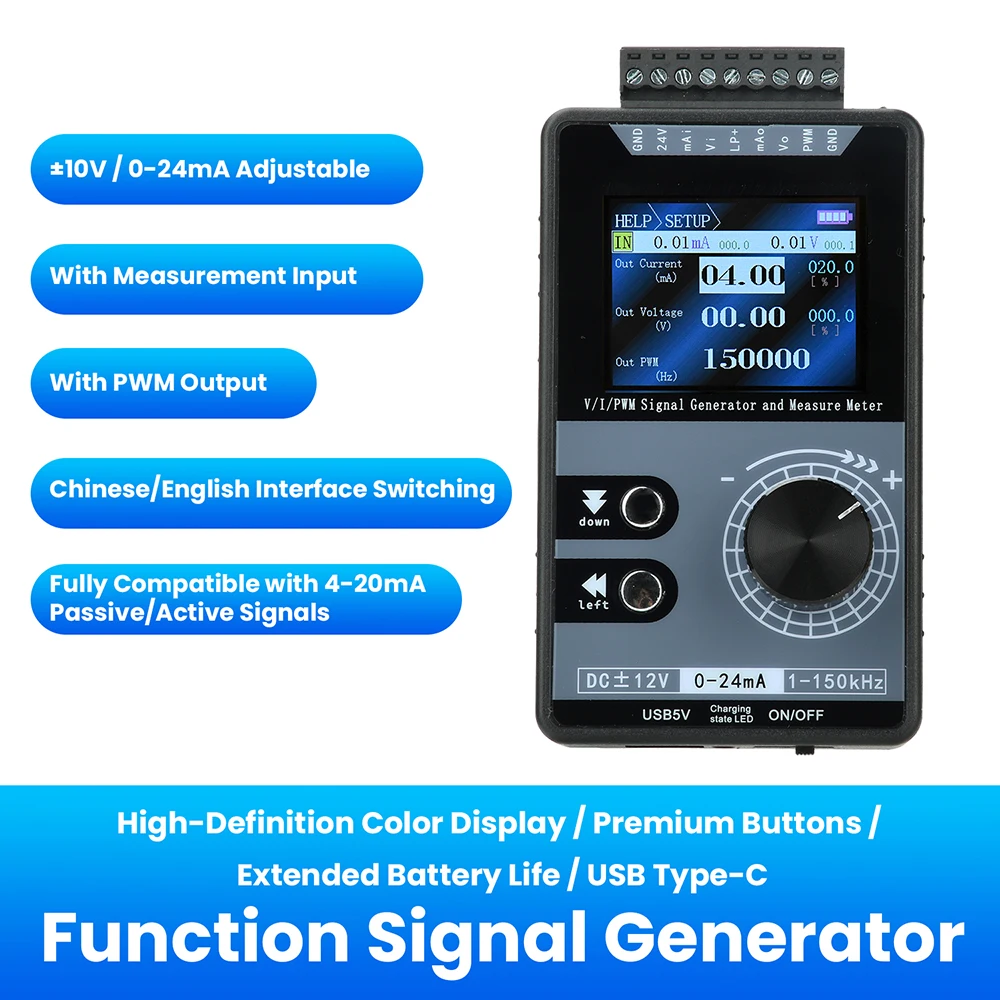

Gerador de Sinal PWM Portátil, Gerador de Sinal de Corrente e Tensão PWM, Simulador de Fonte de Sinal 0-20mA, 4-20mA, 0-10V

Funcionalidades:

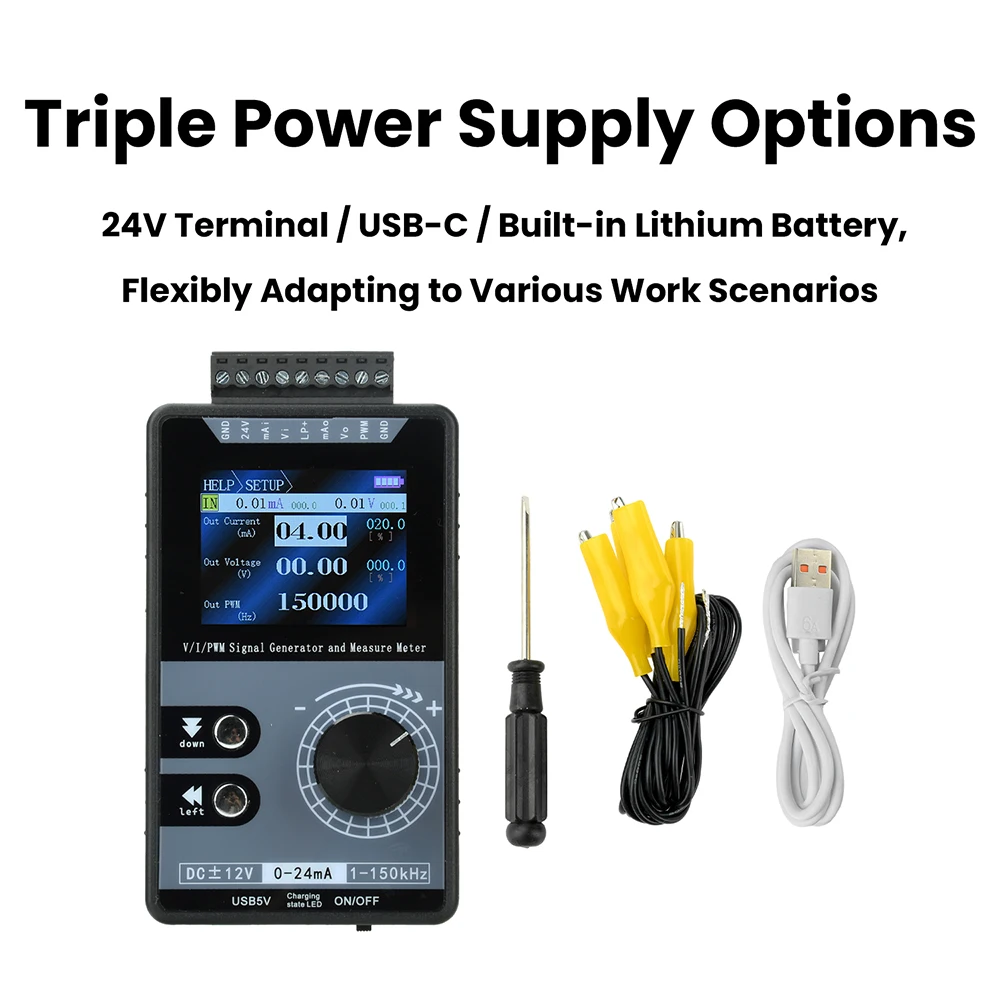

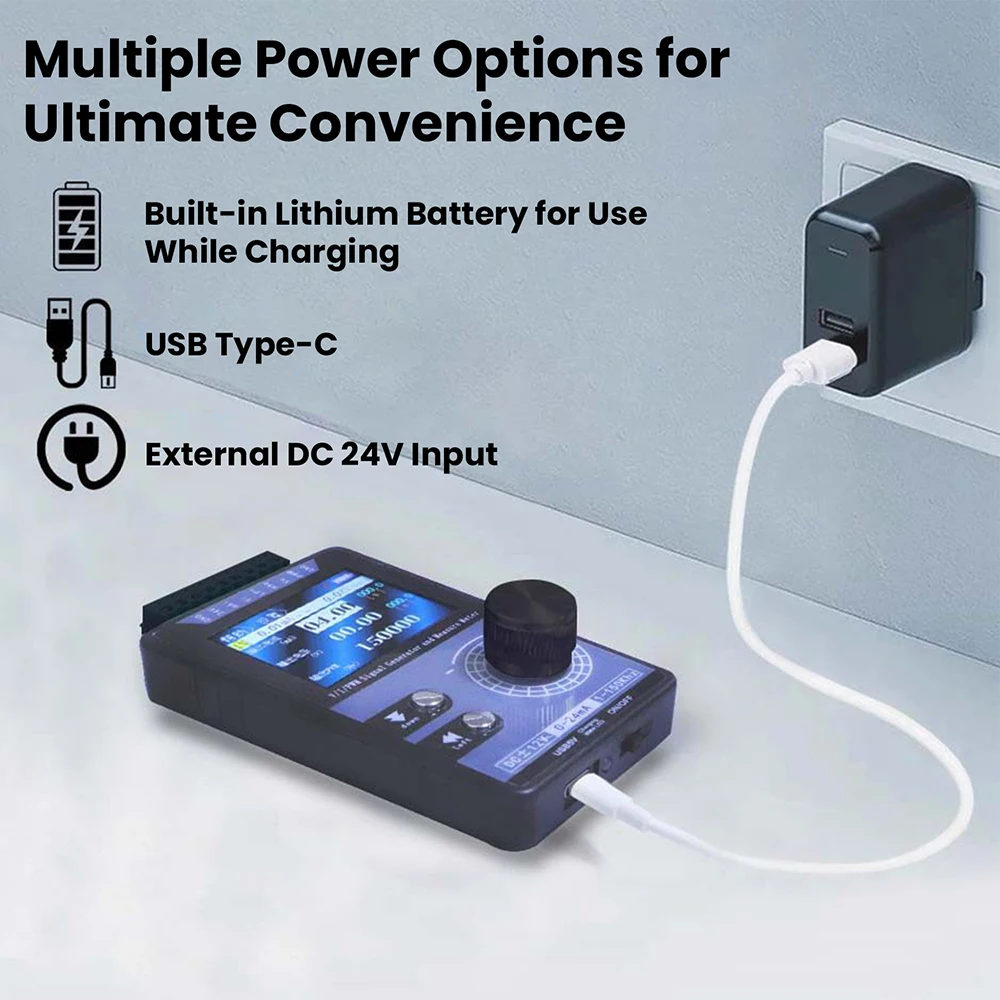

1.Opções de Fonte de Alimentação Tripla: Terminal de 24V/USB-C/bateria de lítio integrada para adaptação flexível a diversos cenários de trabalho.

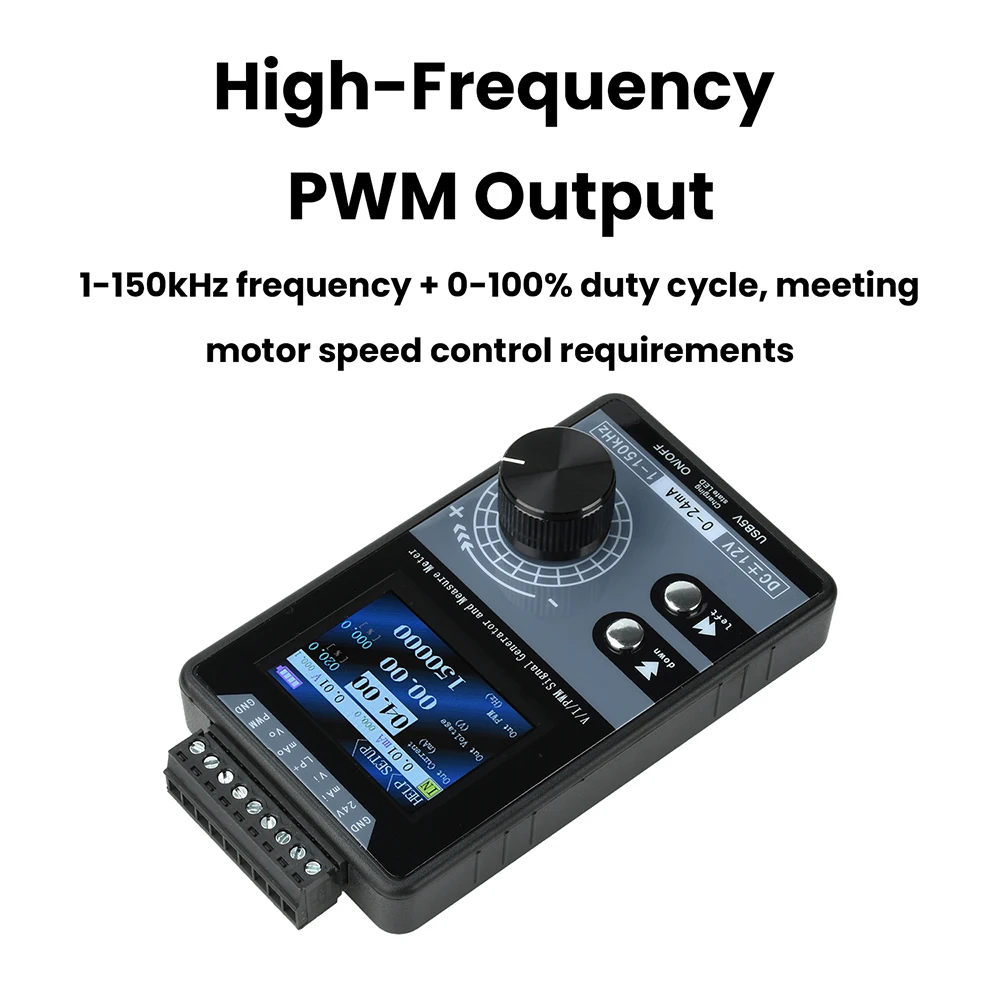

2.Saída PWM de Alta Frequência: Frequência de 1-150kHz + ciclo de trabalho de 0-100% para atender aos requisitos de controle de velocidade do motor.

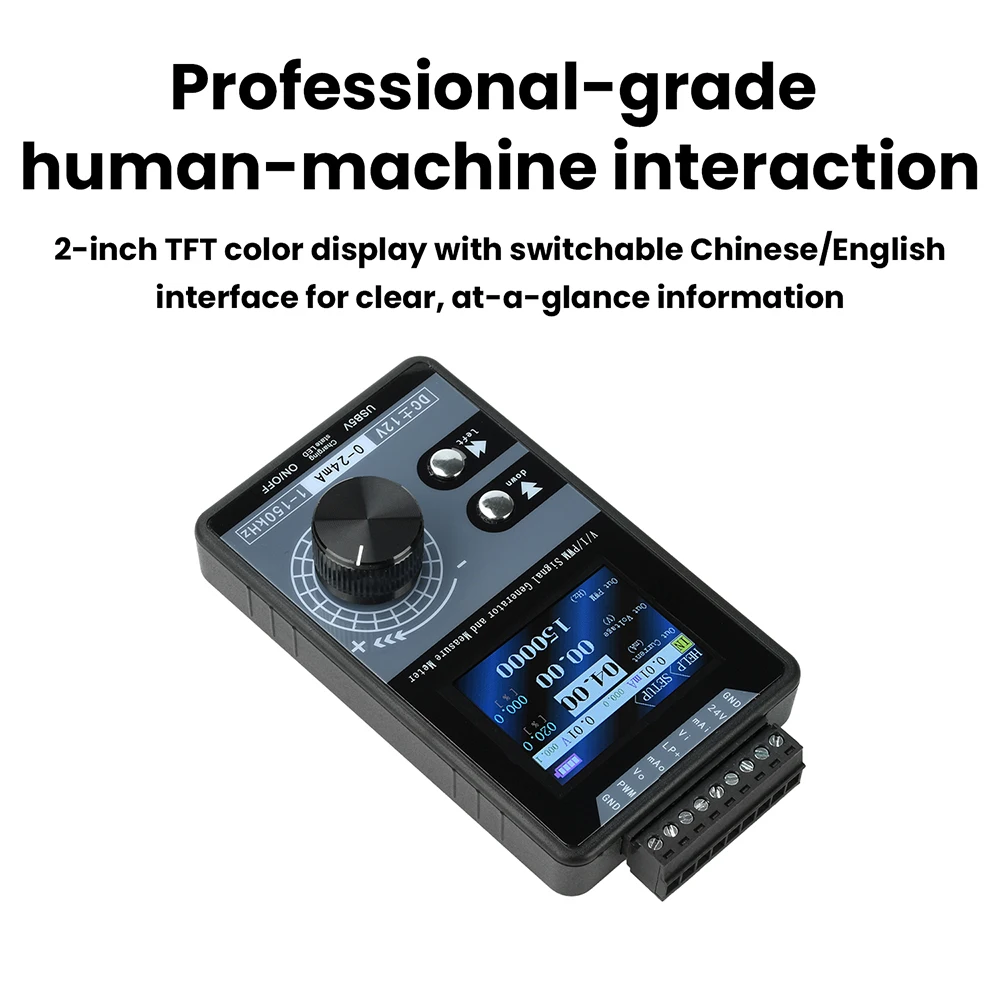

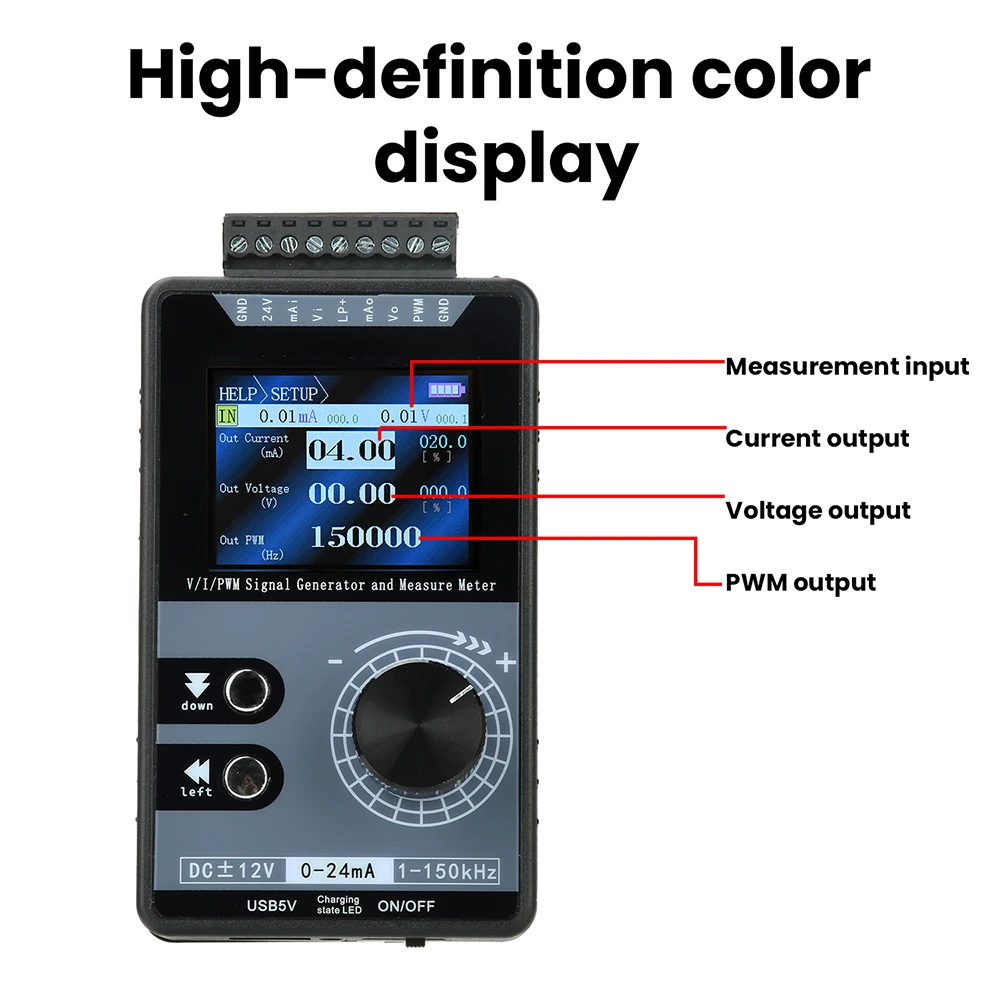

3.IHM de nível profissional: display colorido TFT de 2 polegadas com interface chinesa/inglesa selecionável para informações claras e rápidas.

4.Ajuste preciso e conveniente: botão grande do codificador digital EC11 com teclas galvanizadas para excelente feedback tátil

5.Profundamente Adaptado para Ambientes Industriais: Especialmente projetado para depuração de sinais de controle industrial e regulação de velocidade de motores PWM em múltiplos cenários.

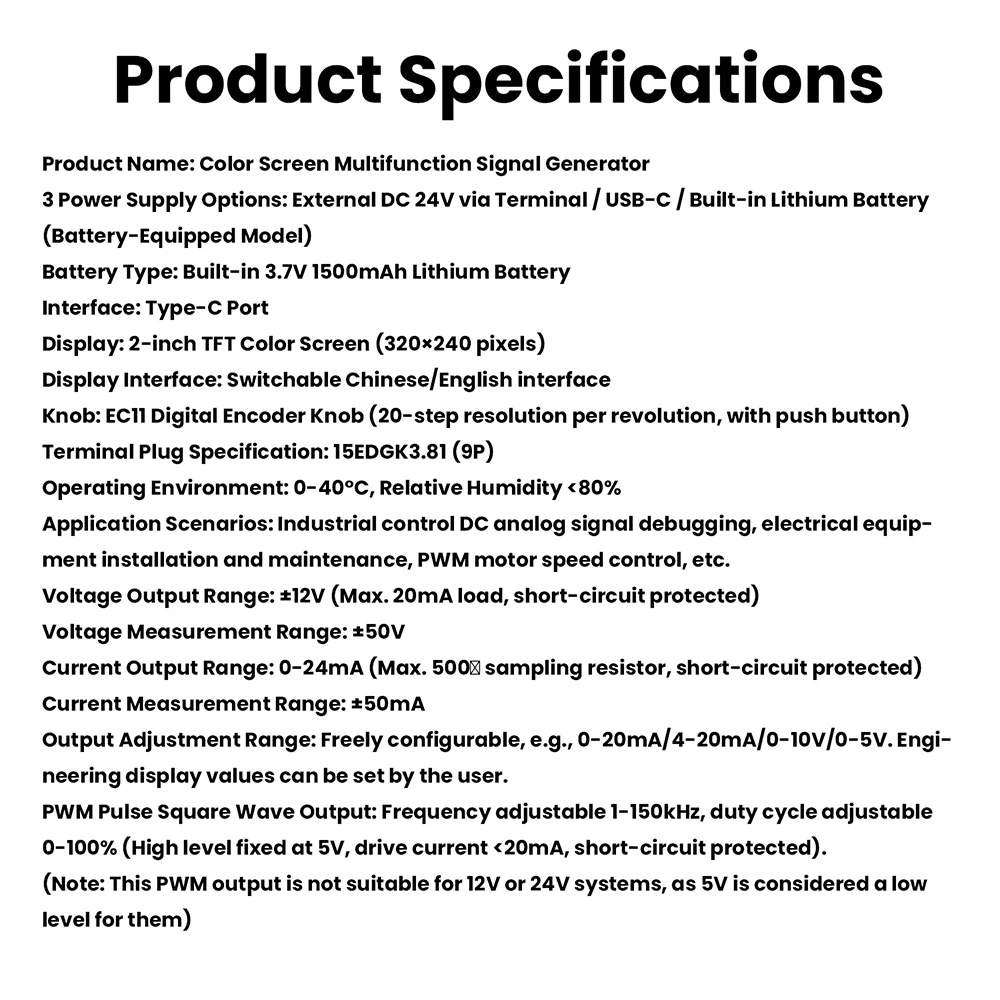

Especificações do produto:

Nome do produto: Gerador de sinal multifuncional com tela colorida

3 Métodos de Alimentação: Terminal externo DC 24V / USB-C / (Modelo com bateria) Bateria de lítio interna

Tipo de bateria: bateria de lítio integrada de 3,7 V 1500mAh

Interface: Porta Tipo-C

Ecrã: Ecrã TFT a cores de 2 polegadas (320×240 pixels)

Interface de exibição: interface chinesa/inglesa comutável

Botão: botão codificador digital EC11 (20 passos por revolução, com botão de pressão)

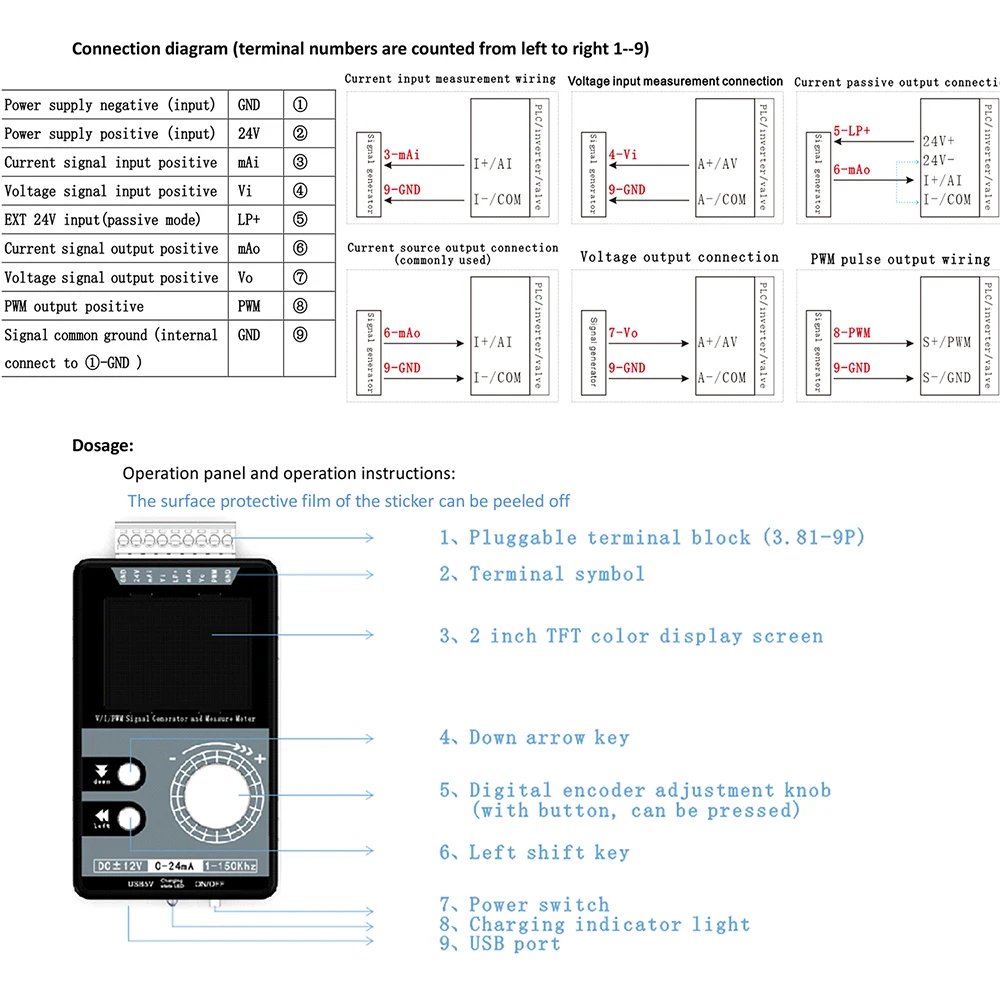

Especificação do Conector Terminal: 15EDGK3.81 (9P)

Ambiente Operacional: 0-40°C, umidade relativa <80%

Aplicações: Depuração de sinais analógicos DC em controle industrial, instalação e manutenção de equipamentos elétricos, controle de velocidade de motores PWM, etc.

Faixa de saída de tensão: ± 12V (máx.Carga de 20mA, protegido contra curto-circuito

Faixa de medição de tensão: ± 50V

Faixa de saída atual: 0-24mA (máx.Resistor de amostragem de 500Ω, protegido contra curto-circuito

Faixa de medição atual: ± 50mA

Intervalo de Ajuste da Saída: Livremente configurável (ex: 0-20mA/4-20mA/0-10V/0-5V), com valores de exibição de engenharia definidos pelo usuário.

Saída de Onda Quadrada de Pulso PWM: Frequência ajustável de 1-150kHz, ciclo de trabalho ajustável de 0-100% (nível alto fixo em 5V, corrente de acionamento <20mA, proteção contra curto-circuito)

(Nota: Esta saída PWM não é adequada para sistemas de 12V ou 24V, pois 5V é considerado um nível baixo para eles):

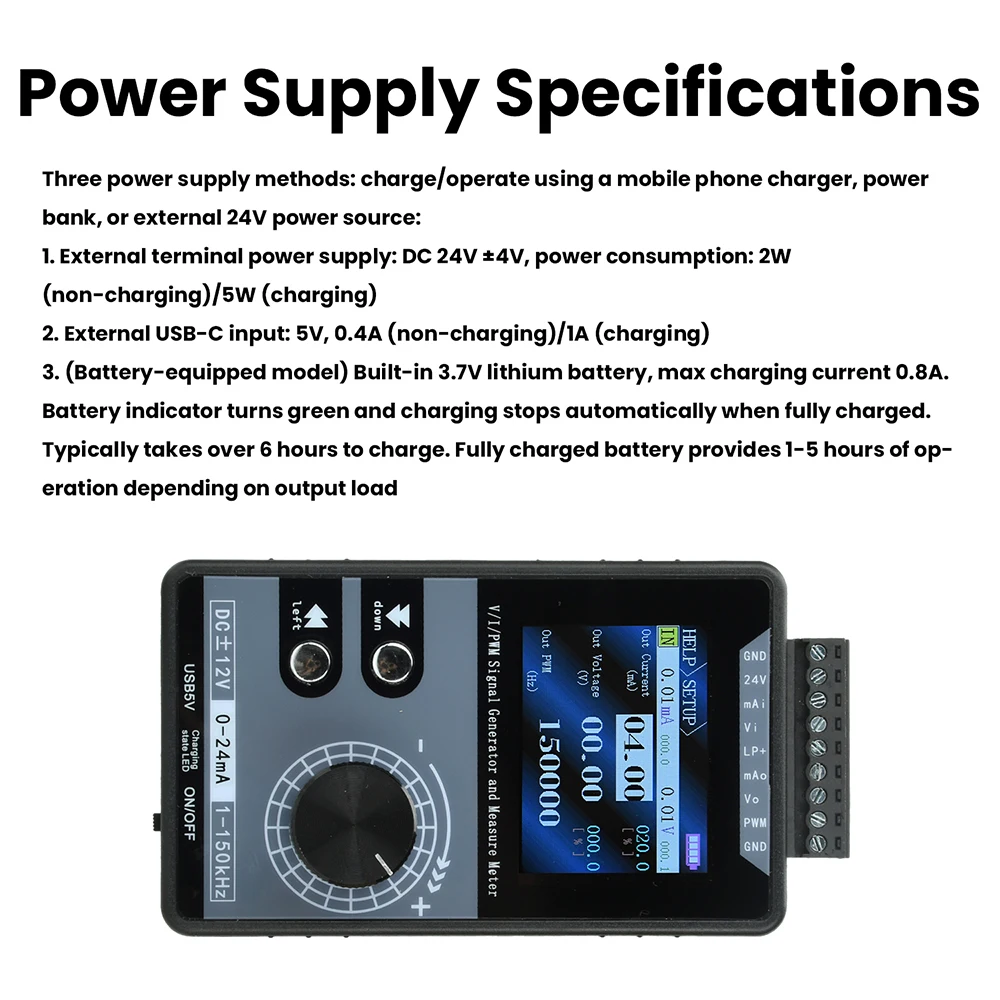

Especificações da Fonte de Alimentação: Três métodos de alimentação — carregamento/operação via carregador de celular, power bank ou 24V externo:

1.Fonte de alimentação do terminal externo: DC 24V ±4V, potência 2W (sem carregamento)/5W (carregamento)

2.Entrada USB-C externa 5V: 0,4A (sem carregamento)/1A (carregando)

3.(Modelo da bateria) Bateria de lítio de 3,7V integrada: corrente máxima de carregamento 0,8A.O indicador da bateria fica verde quando totalmente carregado e para de carregar automaticamente.Normalmente leva mais de 6 horas para carregar.A bateria totalmente carregada fornece de 1 a 5 horas de uso, dependendo da carga de saída.

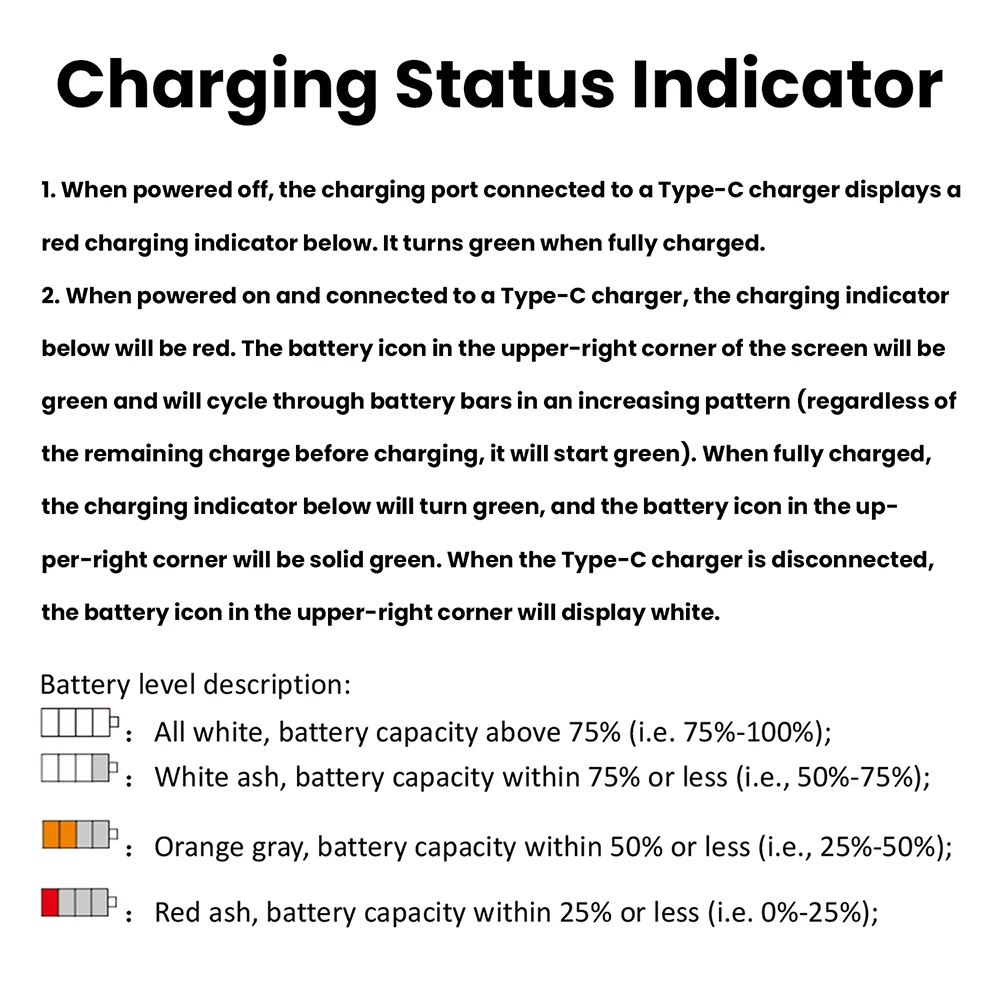

Indicadores de Status de Carregamento

1.Quando desligado e conectado ao carregamento Tipo C, o indicador de carregamento abaixo fica vermelho; fica verde quando totalmente carregado.

2.Quando ligado e conectado ao carregamento Tipo C, o indicador de carregamento abaixo fica vermelho.O ícone da bateria no canto superior direito da tela fica verde e alterna entre barras de bateria crescentes (independentemente do nível de pré-carga, ele começa em verde).Quando totalmente carregado, o indicador de carregamento abaixo fica verde e o ícone da bateria no canto superior direito da tela permanece verde sólido.Quando o cabo de carregamento Tipo C é desconectado, o ícone da bateria no canto superior direito da tela fica branco.

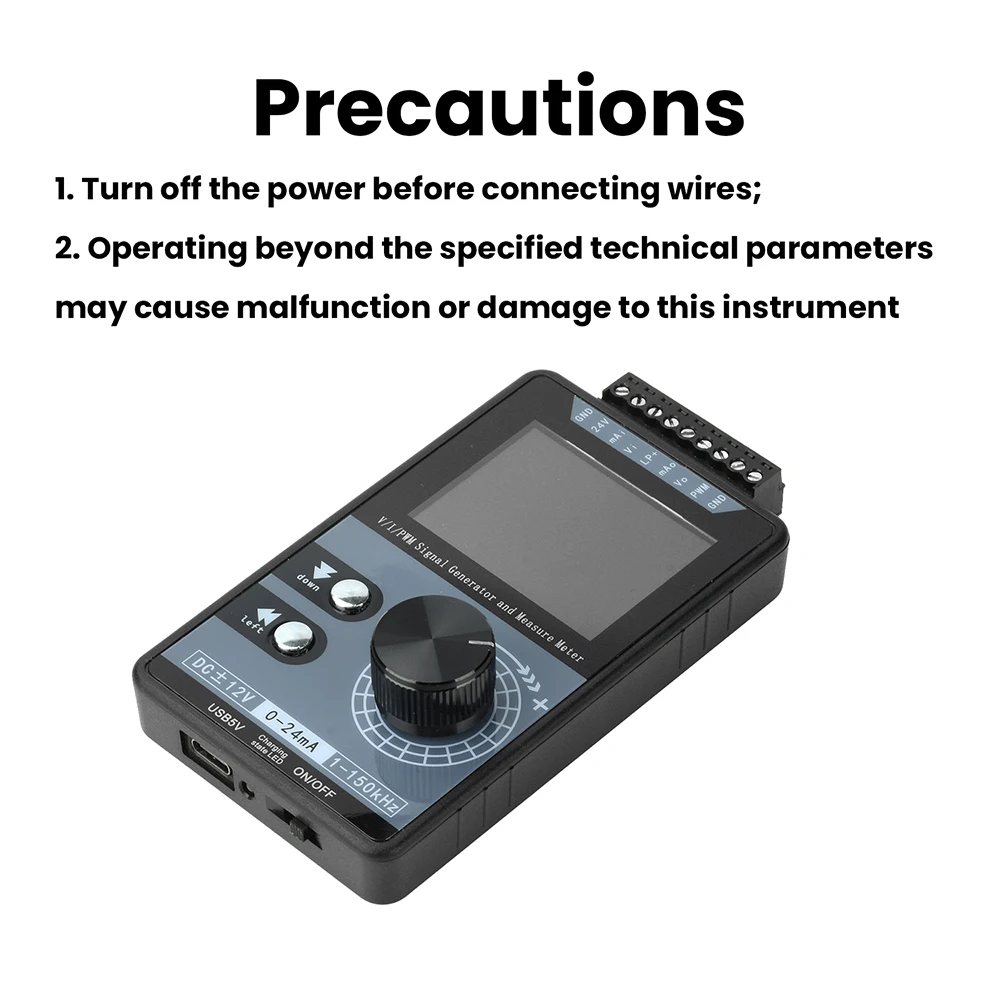

Precauções:

1.Desligue a energia antes de conectar os cabos.

2.Operar fora dos parâmetros técnicos especificados pode causar operação anormal ou danos a este instrumento.

Perguntas Frequentes:

P: Como configuro o ciclo de trabalho para PWM e alterno entre ajustar a frequência (Hz) e o ciclo de trabalho (%)?

A: Pressione a tecla para entrar no modo de ajuste PWM.Pressione o botão uma vez para alternar entre os estados de ajuste PWM (Frequência: 1-150000Hz / Ciclo de Trabalho: 0-100%).Os símbolos de unidades correspondentes aparecem abaixo do display PWM.

P: Como acessar o menu Ajuda/Configurações?

R: Segure a tecla down por 2 segundos para entrar no menu.Pressione a tecla para baixo uma vez para alternar entre Ajuda e Configurações.Pressione o botão novamente para entrar na interface correspondente.

Q: Qual a bitola do cabo de alimentação incluído?

A: 20 AWG (0,5 mm²)

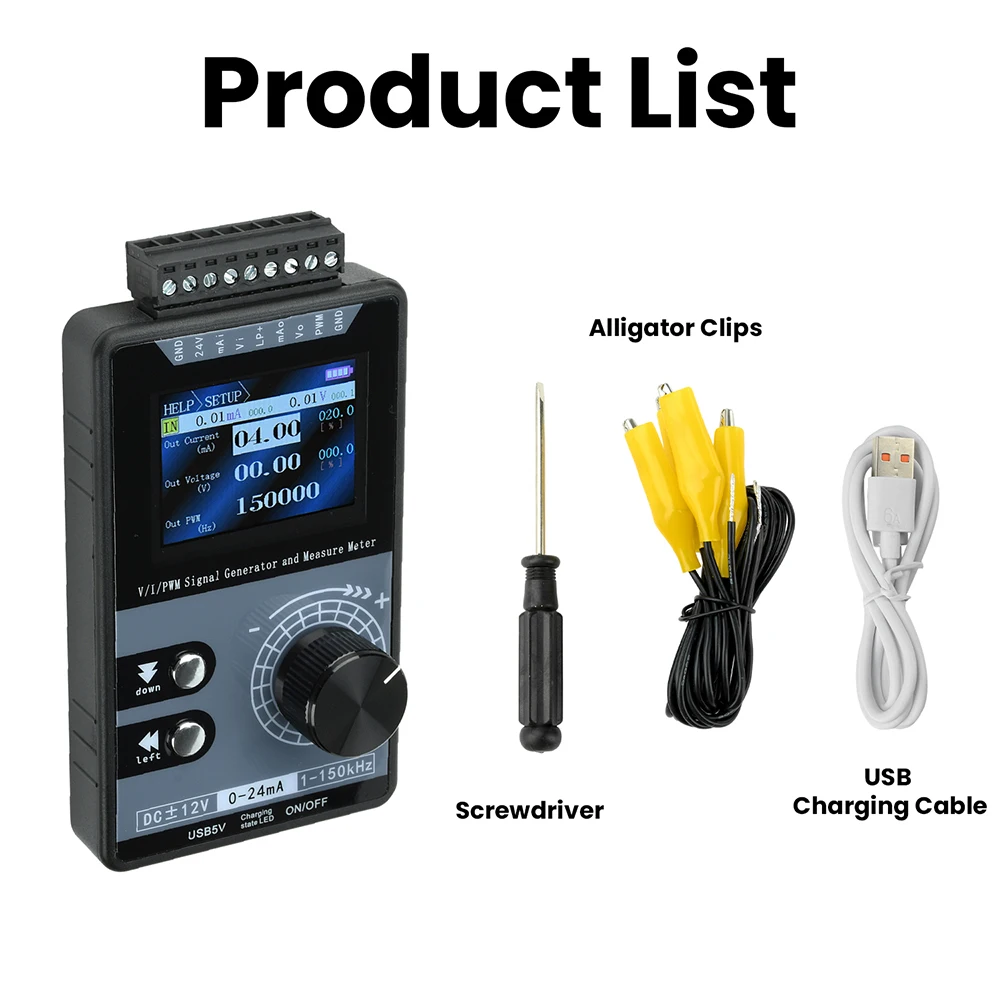

Conteúdo do Envio:

Unidade principal do gerador x1

Chave de fenda x1

Cabo de carregamento USB x1

Pontas de teste com garra jacaré x4
