Gerador de Sinal PWM Portátil de Alta Precisão 0-20mA 4-20mA 0-10V Fonte de Sinal de Saída de Corrente e Tensão Simulador Analógico

Gerador de Sinal de Pulso PWM Portátil de Alta Precisão 0-20mA 4-20mA 0-10V Fonte de Sinal de Saída de Corrente e Tensão Simulador Analógico

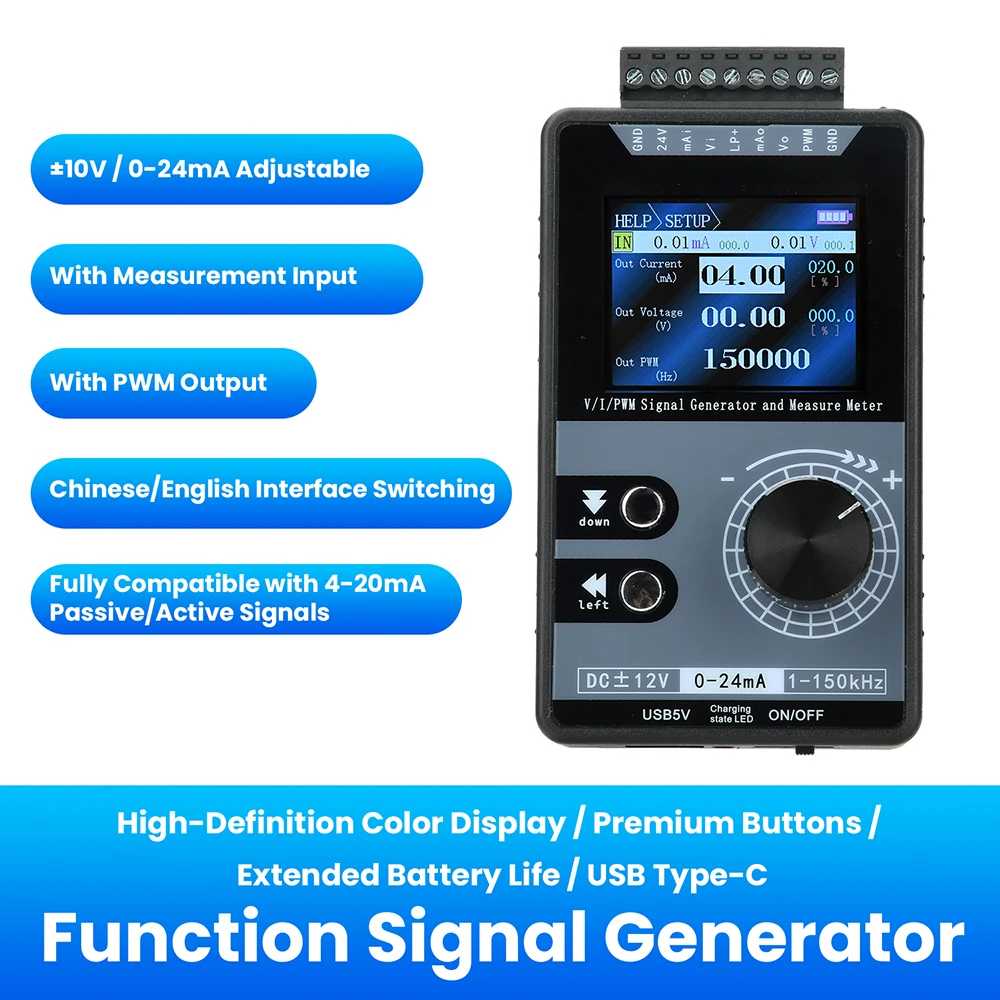

Características do produto:
1.Modo de alimentação tripla: terminal de 24V/USB-C/bateria de lítio integrada, adaptável de forma flexível a diversos cenários de trabalho.

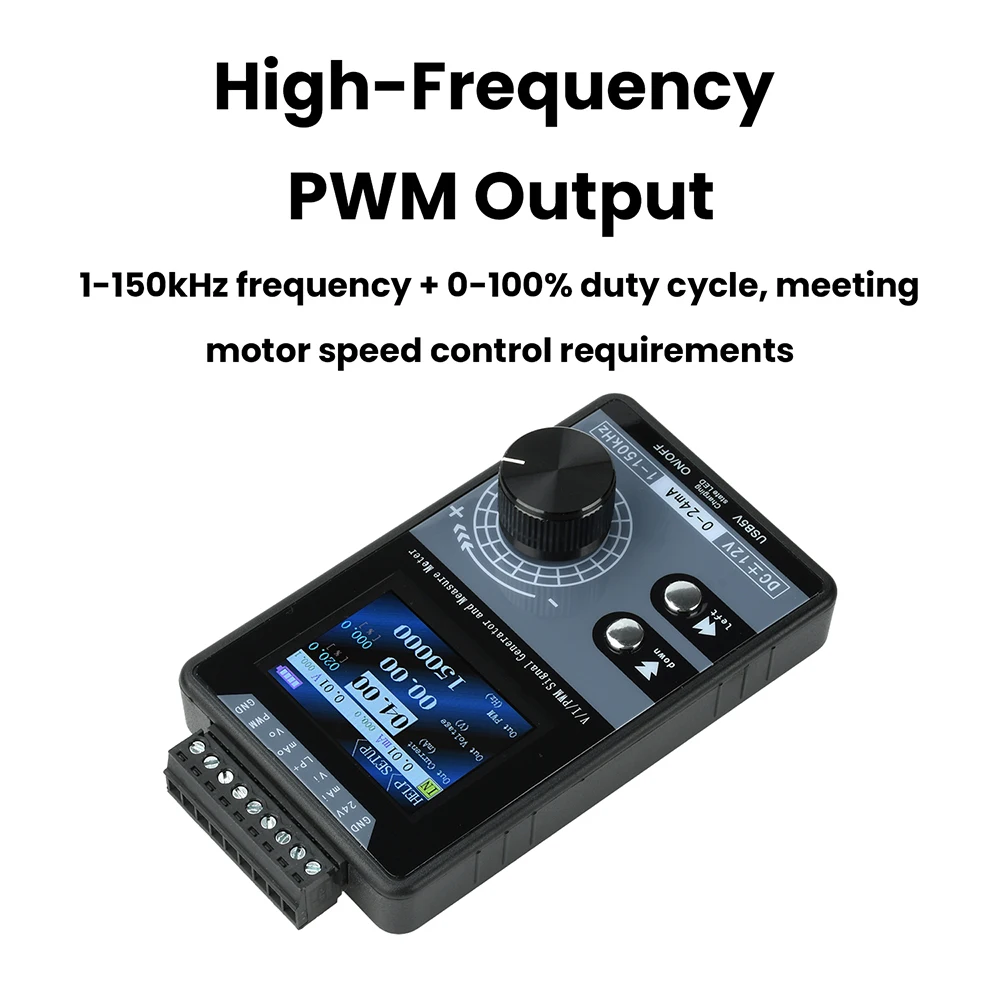

2.Saída PWM de alta frequência: frequência de 1-150kHz + ciclo de trabalho de 0-100%, atendendo aos requisitos de regulação da velocidade do motor.

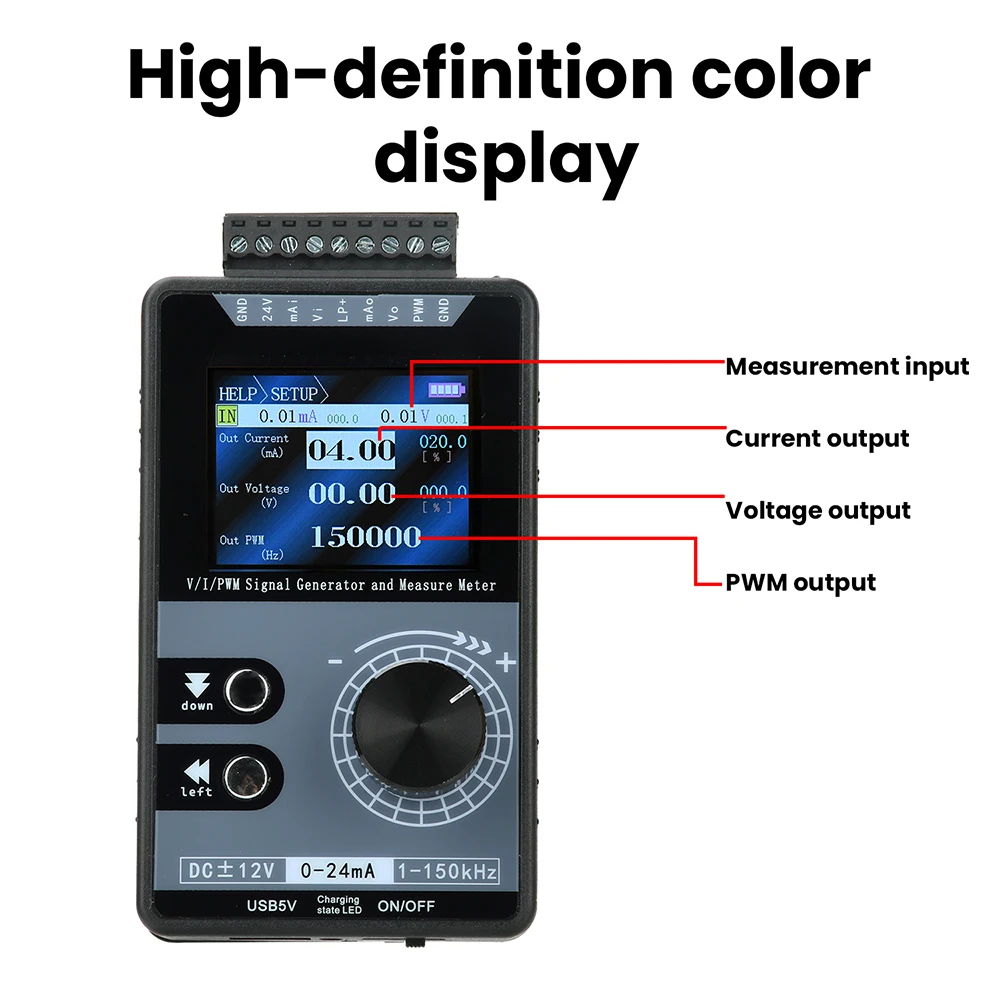

3.Interação homem-computador de nível profissional: tela colorida TFT de 2 polegadas, comutável entre interfaces em chinês e inglês, as informações são claras à primeira vista
4.Ajuste preciso e conveniente: botão grande do codificador digital EC11, tampa do botão galvanizada, excelente sensação de operação
5.Adaptação profunda a locais industriais: especificamente projetado para depuração de sinais de controle industrial e regulação de velocidade de motores PWM, adequado para múltiplos cenários.

Parâmetros do produto:

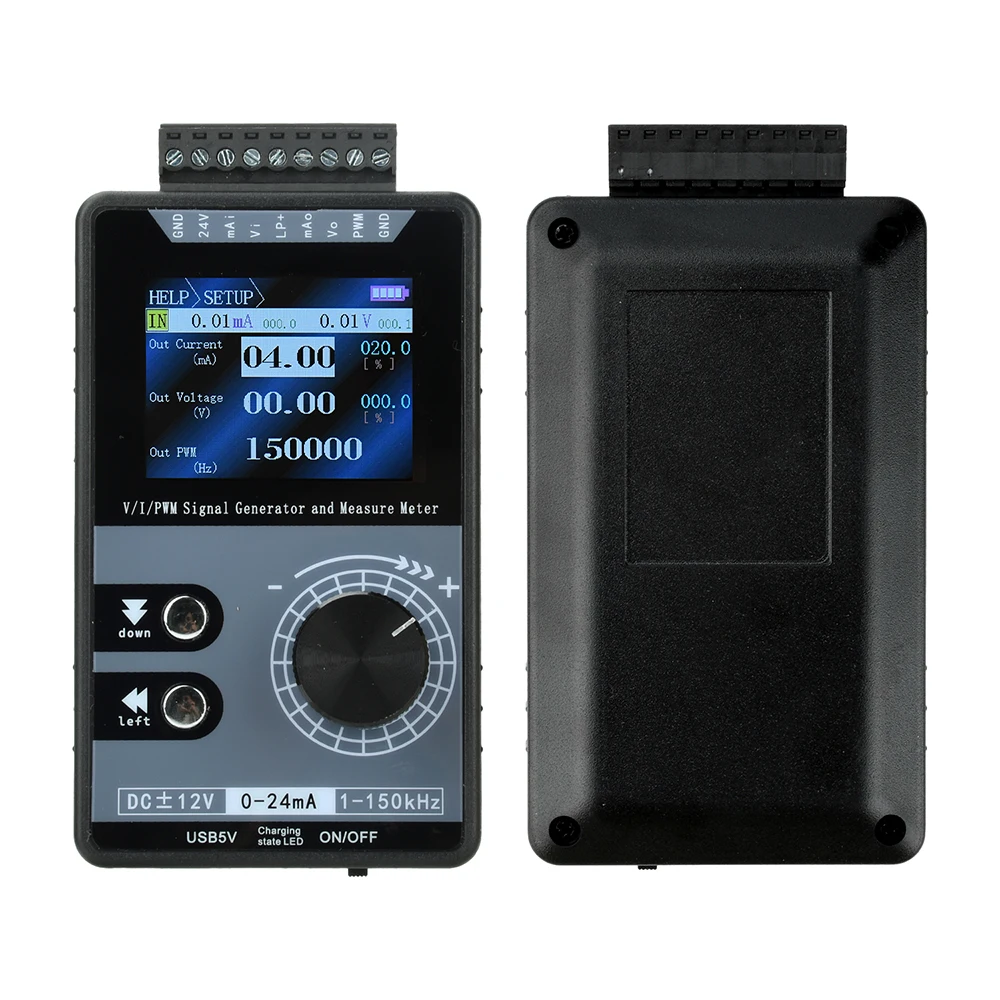

Nome do produto: Gerador de sinal multifuncional com tela colorida
3 métodos de fonte de alimentação: terminal externo DC 24V/USB-C/(com bateria) bateria de lítio embutida
Tipo de bateria: Bateria de lítio integrada de 3,7V 1500mAh
Interface: interface tipo C
Tela de exibição: tela colorida TFT de 2 polegadas (320 * 240 pixels)
Interface de exibição: comutável entre interface em chinês e inglês
Botão: Botão encoder digital EC11 (20 divisões por volta, com botões)
Especificação do plugue terminal: 15EDGK3.81 (9P)
Ambiente de trabalho: 0-40℃, umidade relativa <80%
Cenários de aplicação: depuração de sinais analógicos DC em controle industrial, instalação e manutenção de equipamentos elétricos, regulação de velocidade de motores PWM, etc.
Faixa de saída de tensão: ± 12V (máximo 20mA com carga, com proteção contra curto-circuito)
Faixa de medição de tensão: ± 50V
Faixa de saída atual: 0-24mA (resistência máxima de amostragem de 500 Ω, pode ser curto-circuitada)
Faixa de medição atual: ± 50mA
Intervalo de ajuste de saída: pode ser definido arbitrariamente, como 0-20mA/4-20mA/0-10V/0-5V, e o valor de exibição de engenharia correspondente pode ser definido pelo usuário.
Saída de onda quadrada de pulso PWM: frequência ajustável de 1 a 150kHz, ciclo de trabalho ajustável de 0 a 100% (nível alto fixo de 5V, corrente de acionamento <20mA, com proteção contra curto-circuito)
(Observe que esta saída PWM não é adequada para sistemas de 12V ou 24V, pois 5V é considerado um nível baixo para eles):

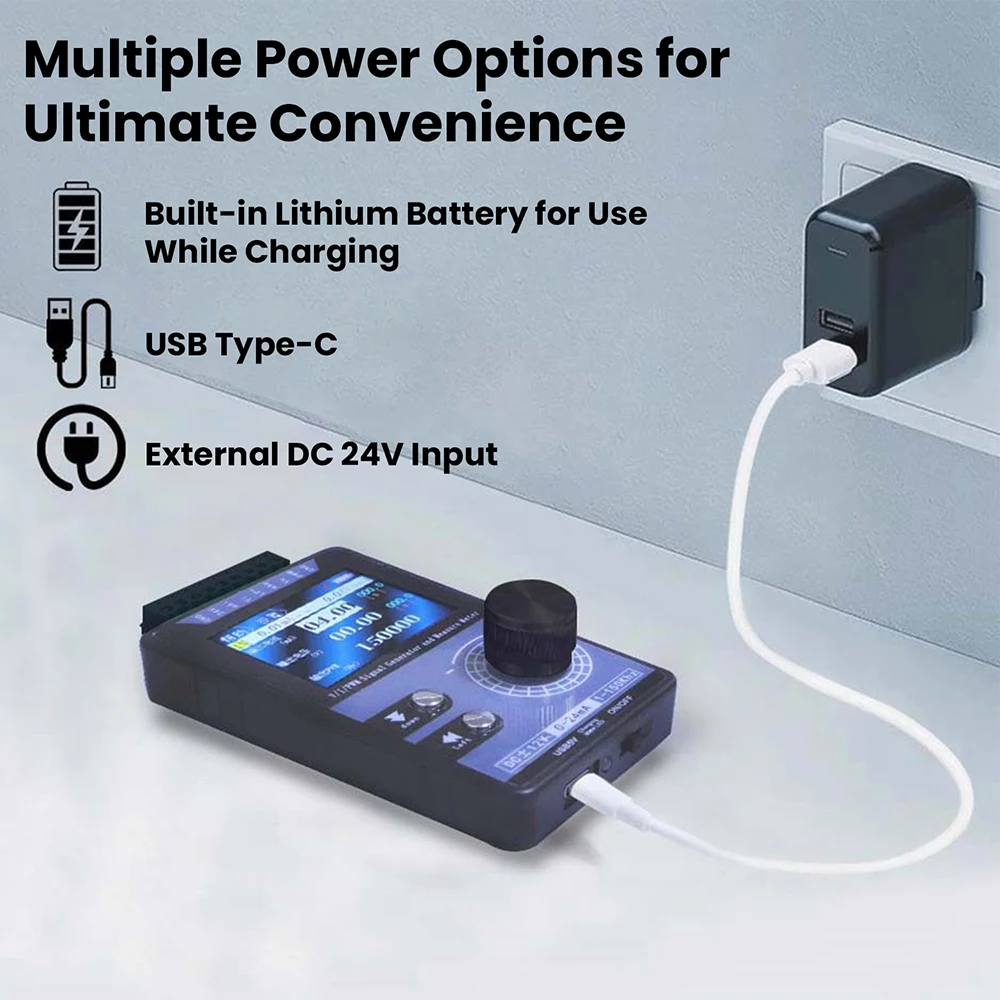

Instruções de fonte de alimentação: 3 métodos de fonte de alimentação, podem ser carregados/operados com um carregador de celular, banco de energia ou 24V externo:
1.Fonte de alimentação do terminal de fiação externa DC 24V ± 4V, potência 2W (sem carregamento)/5W (carregando)
2.USB-C externo 5V, corrente 0,4A (sem carregamento)/1A (carregando)
3.(com bateria) Construído em 3.Bateria de lítio 7V, corrente máxima de carregamento 0.8A, a luz indicadora de bateria totalmente carregada fica verde e automaticamente não carrega, geralmente leva mais de 6 horas, totalmente carregada pode levar de 1 a 5 horas dependendo do tamanho da carga de saída
Descrição do status de carregamento:
1.No estado de desligamento, quando a porta de carregamento está conectada ao carregamento Tipo C, a luz indicadora de carregamento abaixo fica vermelha e, quando totalmente carregada, fica verde
2.No estado ligado, quando a porta de carregamento está conectada ao carregamento Tipo C, a luz indicadora de carregamento abaixo fica vermelha e o nível da bateria no canto superior direito da tela fica verde, aumentando repetidamente o nível da bateria (independentemente de quanto energia resta antes do carregamento, ficará verde ao iniciar o carregamento).Quando totalmente carregado, a luz indicadora de carregamento abaixo fica verde e a bateria no canto superior direito da tela fica verde e não pisca.Ao desconectar o plugue de carregamento Tipo C, a bateria no canto superior direito da tela fica branca
Notas:
1.Desligue a energia primeiro e depois conecte os fios;
2.Exceder a faixa indicada nas especificações técnicas pode causar mau funcionamento ou até mesmo danificar o instrumento
Perguntas Frequentes:
P: Como definir o ciclo de trabalho do PWM, alternar e ajustar a frequência Hz/ciclo de trabalho%
Resposta: Pressione a tecla para entrar na regulação PWM, pressione o botão uma vez para alternar o estado da regulação PWM (frequência 1-150000Hz/ciclo de trabalho 0-100%).As unidades de caracteres correspondentes são exibidas abaixo do PWM
Pergunta: Como entrar no menu Ajuda/Configurações
Resposta: Pressione e segure a tecla para baixo por 2 segundos para entrar no menu.Pressione a tecla para baixo uma vez para alternar entre ajuda/configurações e pressione o botão novamente para entrar na interface correspondente
Pergunta: Qual é o tamanho quadrado dos fios fornecidos?
Resposta: 20AWG (0,5 metros quadrados)

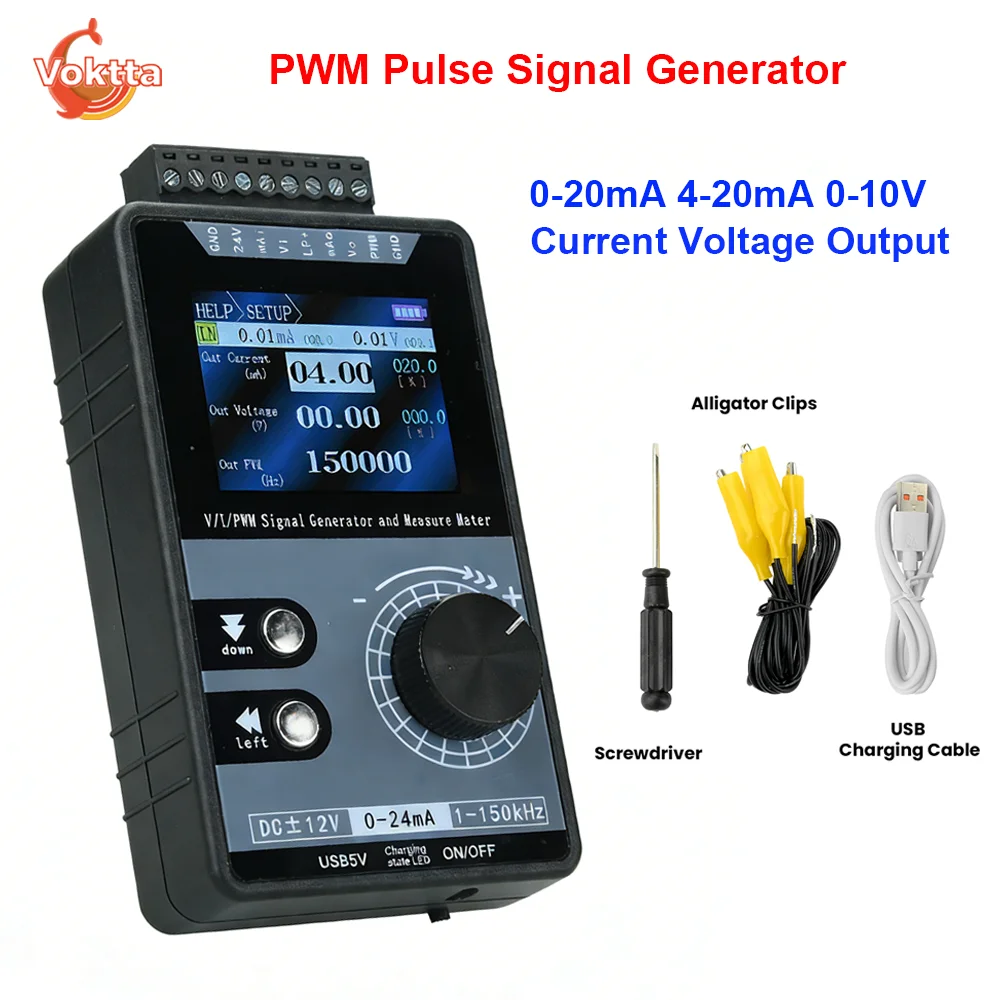

Lista de embalagem:
Gerador host x1
Chave de fenda de uma letra x1
Cabo de carregamento USB x1
Manual de instruções x1
Linha de teste com garra jacaré x4
