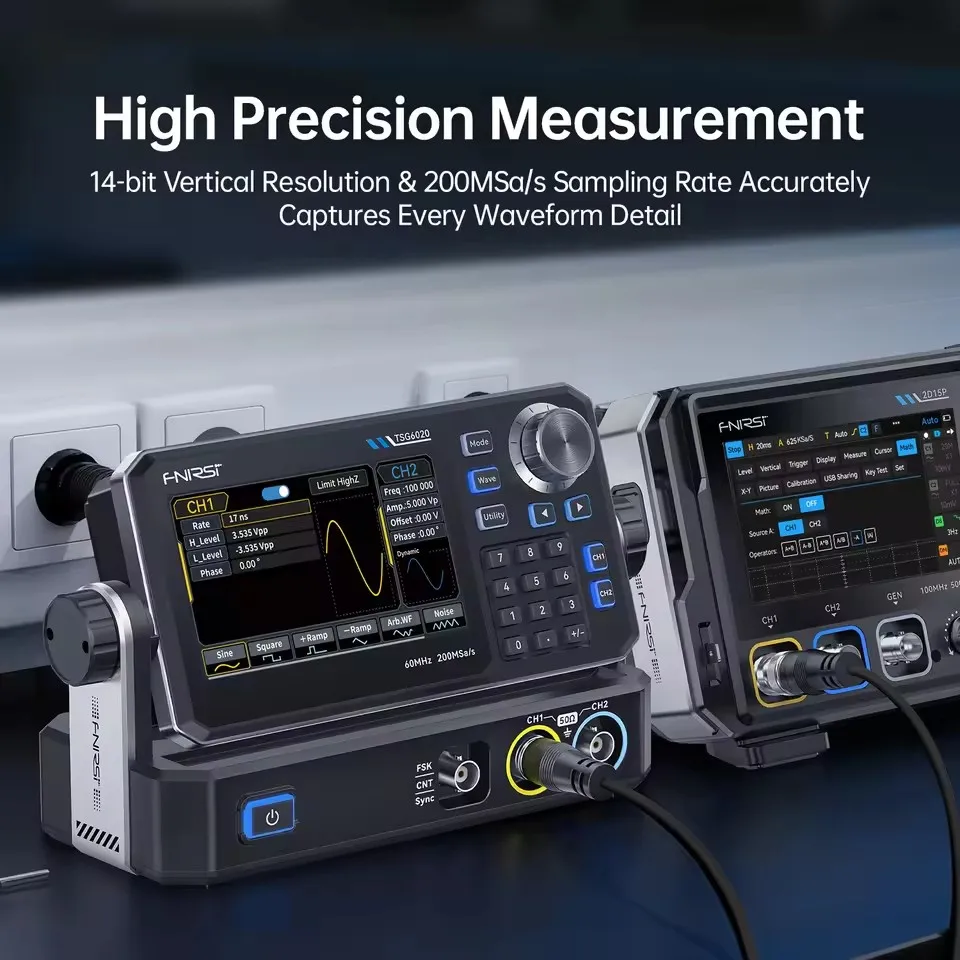

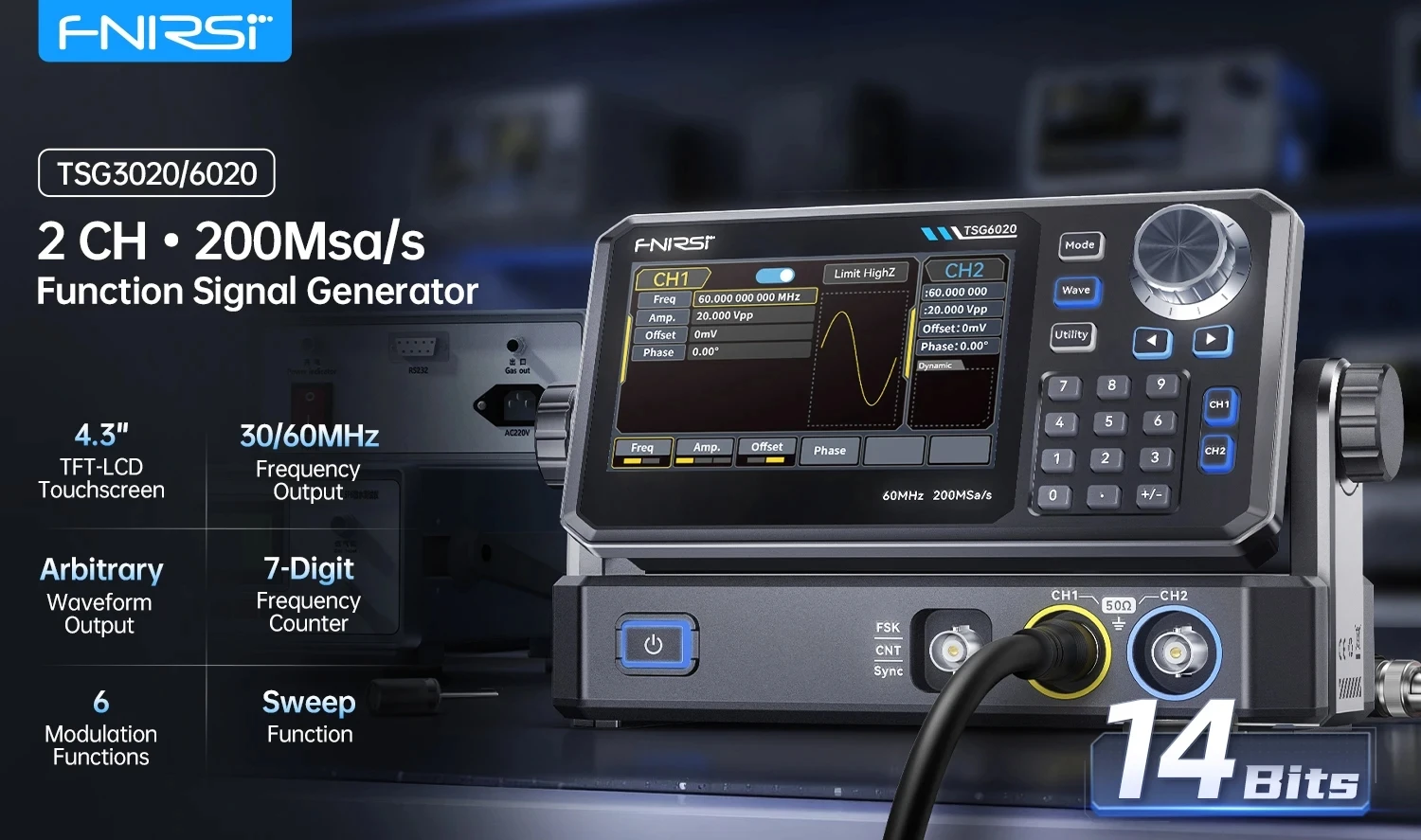

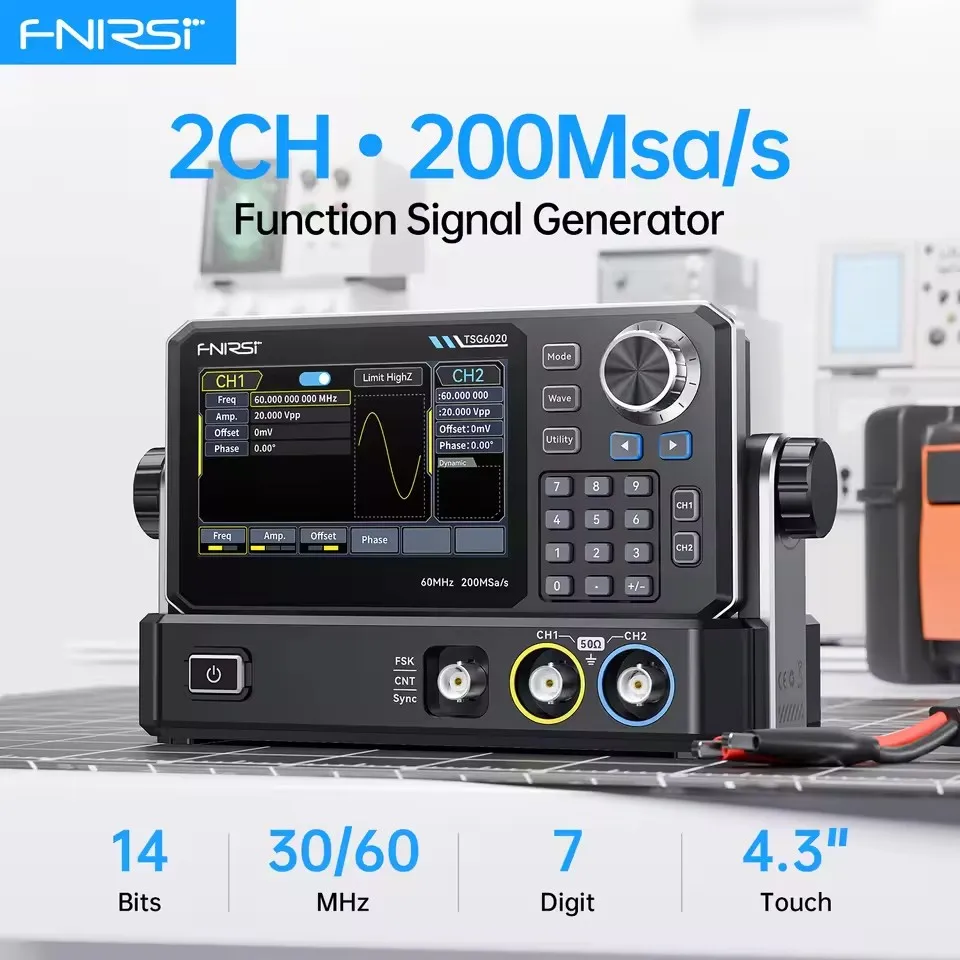

Gerador de Sinal de Função FNIRSI TSG6020 TSG3020 2 Canais 60MHz/30MHz 200MSa/s com Tela Sensível ao Toque e Alimentação Tipo-C para Reparo Eletrônico

TSG3020/TSG6020 é um gerador de formas de onda arbitrárias e de função de canal duplo projetado para testes profissionais, manutenção, educação e aplicações de P&D.Possui frequência de saída de até 60 MHz, taxa de amostragem de 200 MSa/s e resolução vertical de 14 bits, fornecendo sinais limpos, precisos e de baixo jitter.

Ele suporta senoidal, quadrado, pulso, rampa, arbitrário, ruído, saída DC e fornece armazenamento para 24 grupos de formas de onda arbitrárias não voláteis, junto com modulação AM/FM/PM/ASK/PSK/FSK, varredura linear/log e um contador de frequência de alta precisão compatível com sinais de nível TTL.

Com uma tela sensível ao toque capacitiva de 4,3 polegadas, controle por teclado, conectividade USB e alimentação Type-C, é ideal para reparo de eletrônicos, depuração de circuitos, laboratórios de ensino e testes de equipamentos industriais.

Principais Características:

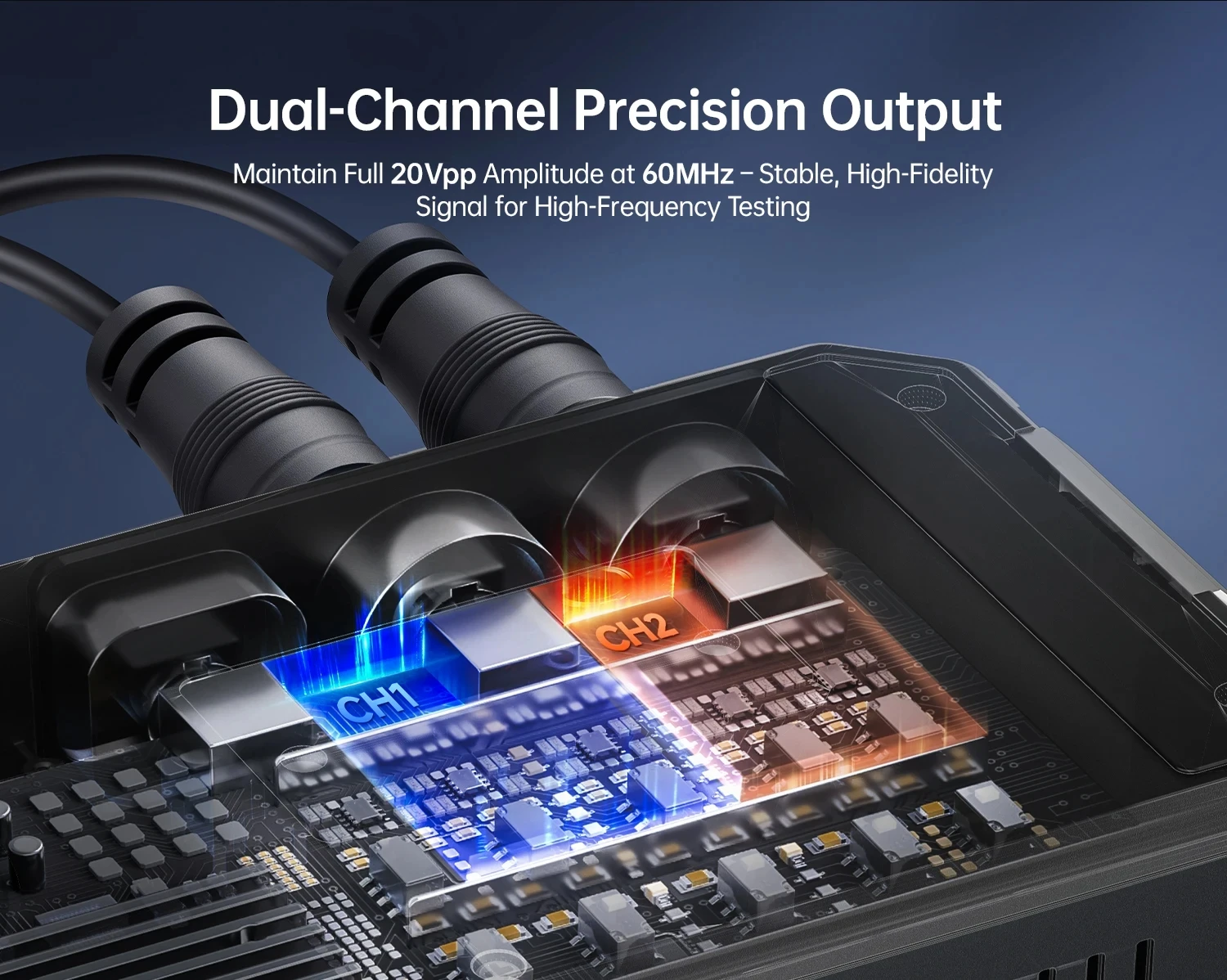

1.Saída de Canal Duplo de Alto Desempenho Oferece dois canais independentes com uma frequência máxima de saída de até 60MHz (TSG6020) e uma amplitude máxima de saída substancial de 20Vpp (Alta Impedância, <10MHz).

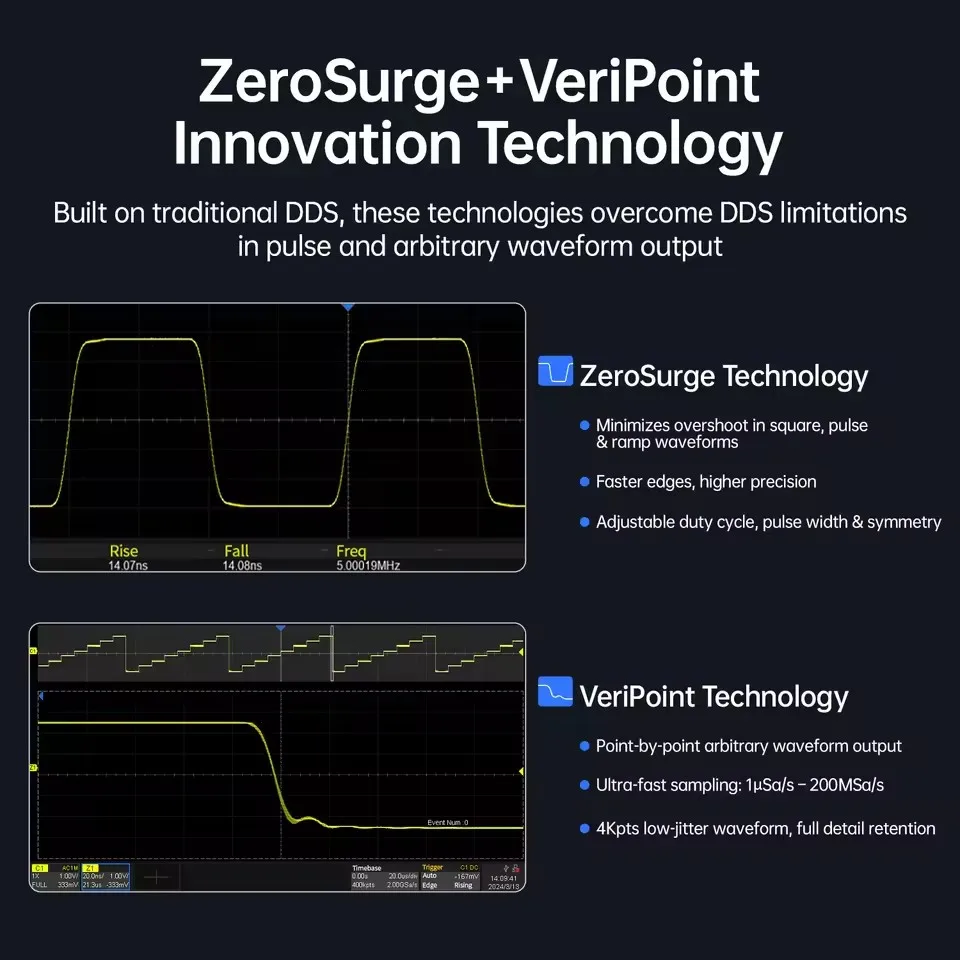

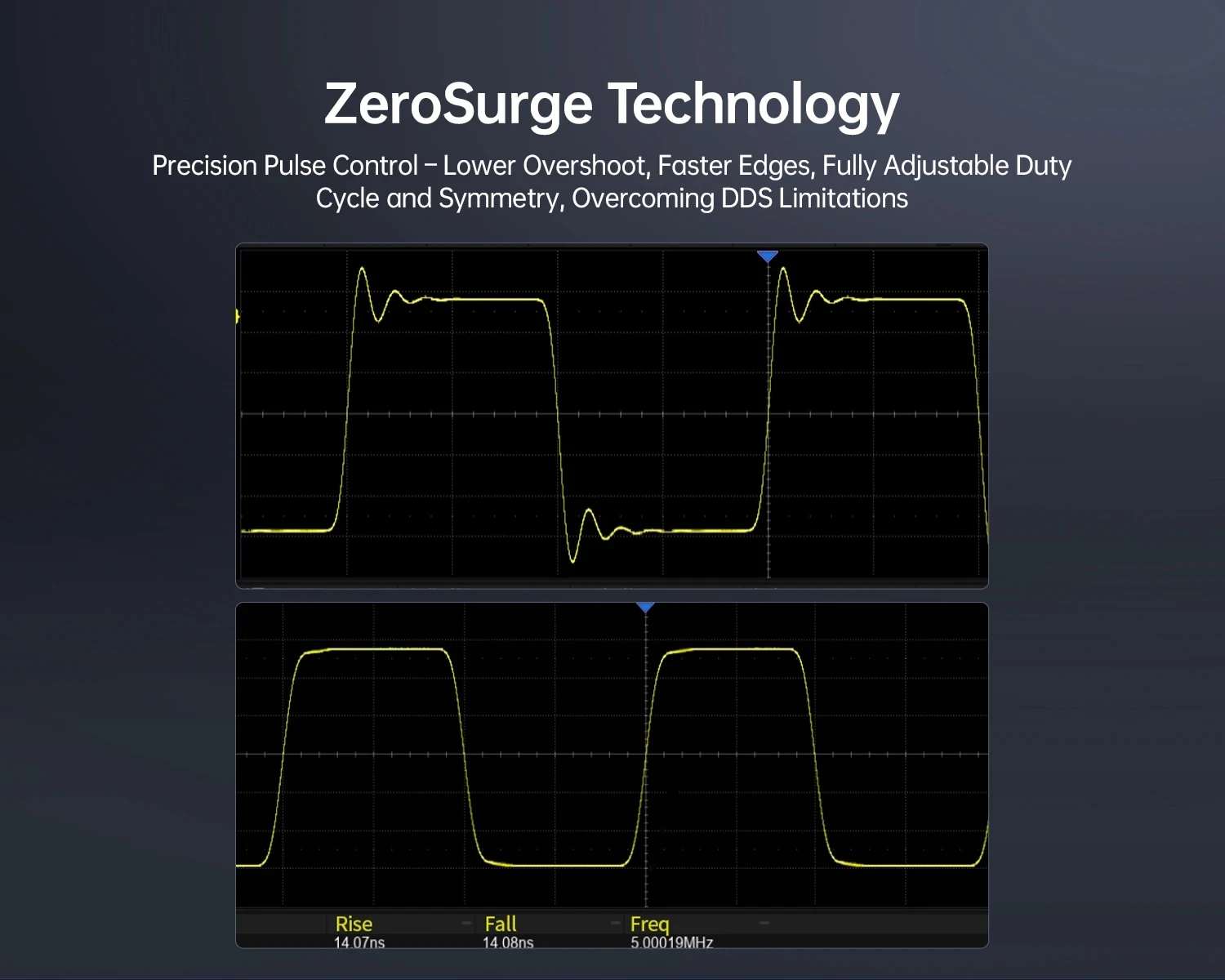

2.Tecnologia inovadora ZeroSurge: Garante menor overshoot, bordas mais rápidas e maior precisão para ondas Quadradas, de Pulso e Rampa, com ciclo de trabalho, largura de pulso e simetria finamente ajustáveis.

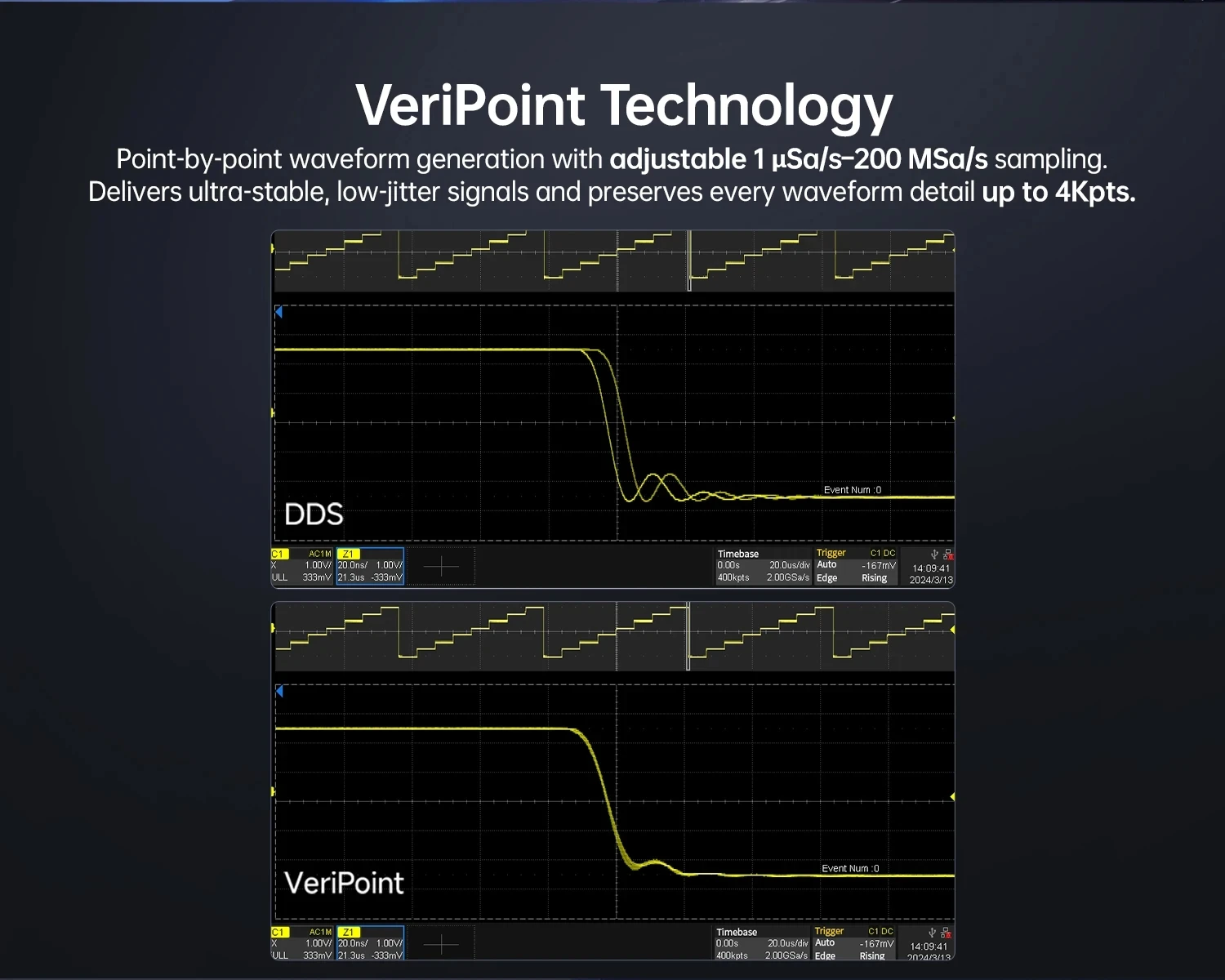

3.Geração Avançada de Formas de Onda Arbitrárias Utiliza a tecnologia VeriPoint para uma saída ponto a ponto com baixo jitter e uma taxa de amostragem variável contínua de 1uSa/s a 200MSa/s, com um comprimento de memória de 4Kpts.

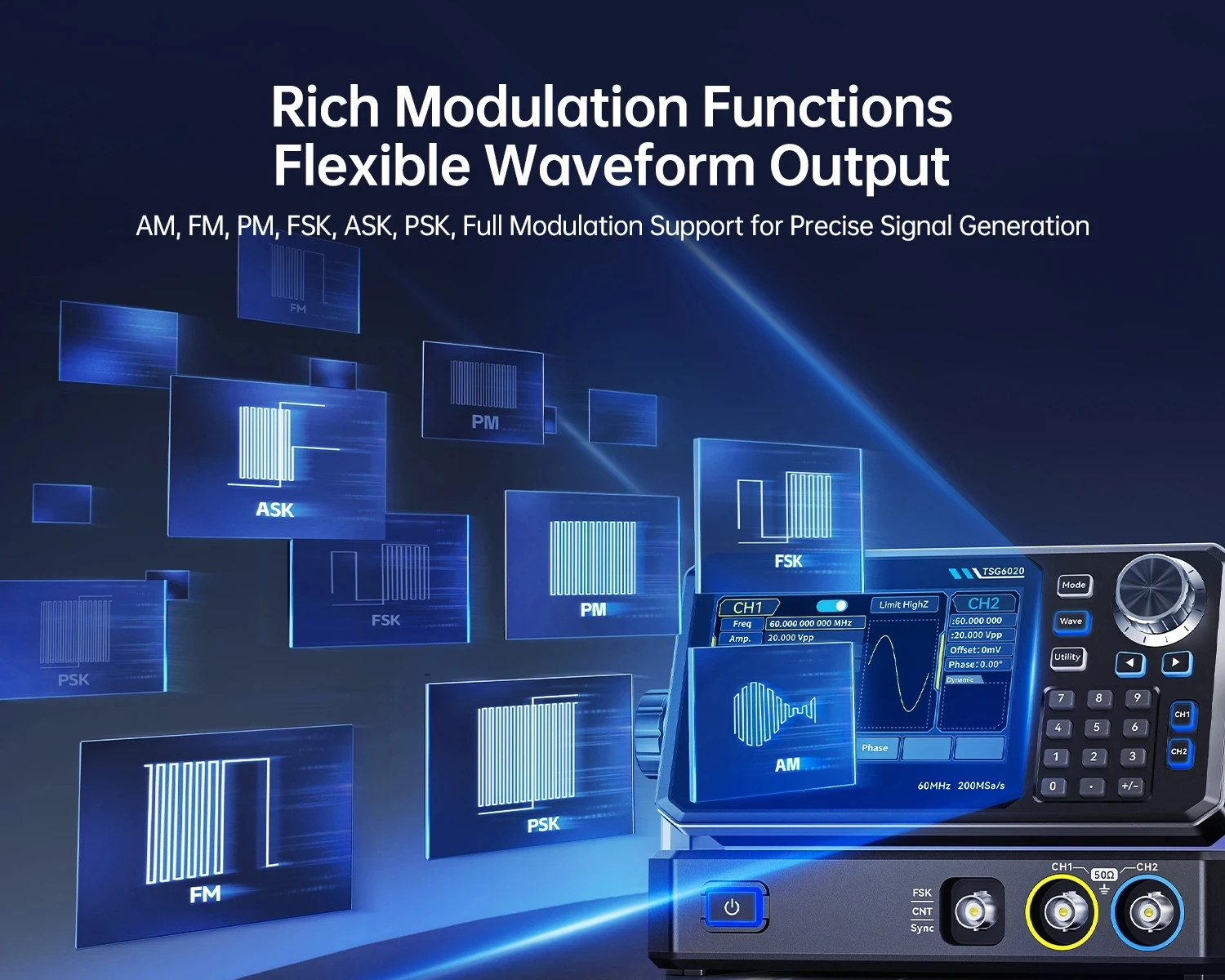

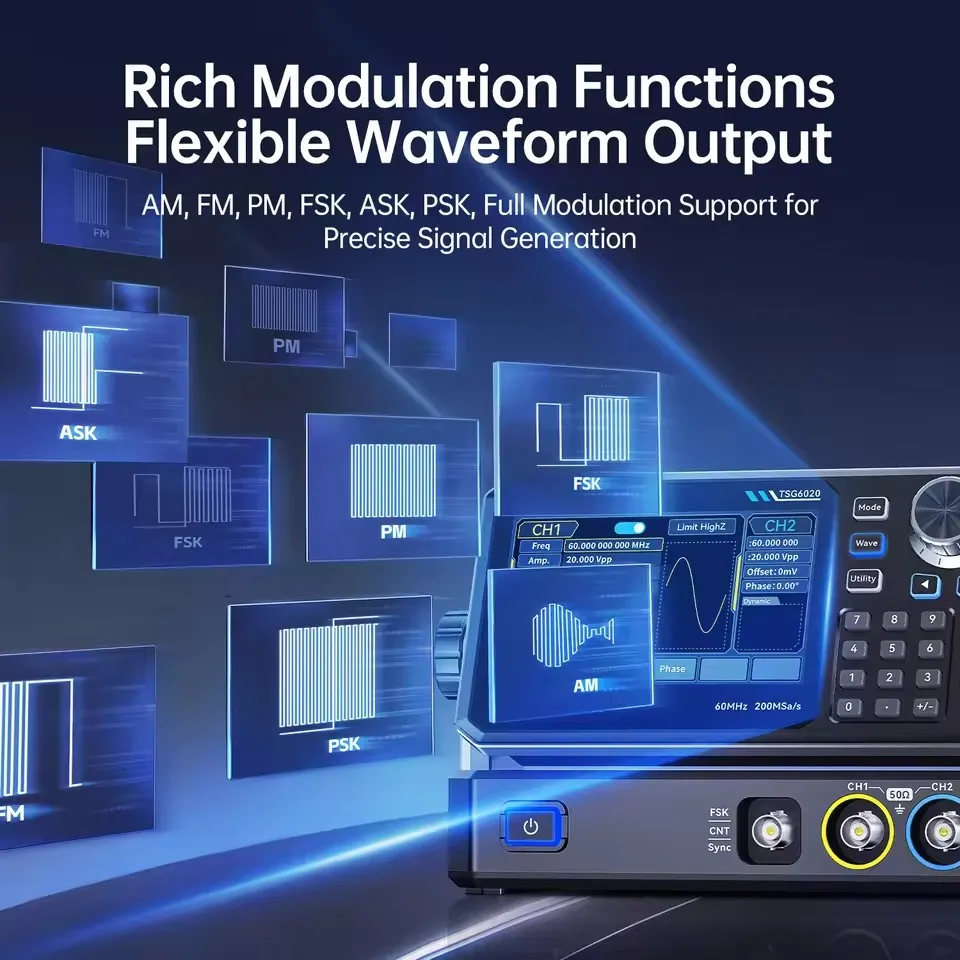

4.Modulação e Varredura Abrangentes Suporta um conjunto abrangente de tipos de modulação, incluindo AM, FM, PM, ASK, PSK e FSK, juntamente com funções de varredura de frequência linear e logarítmica.

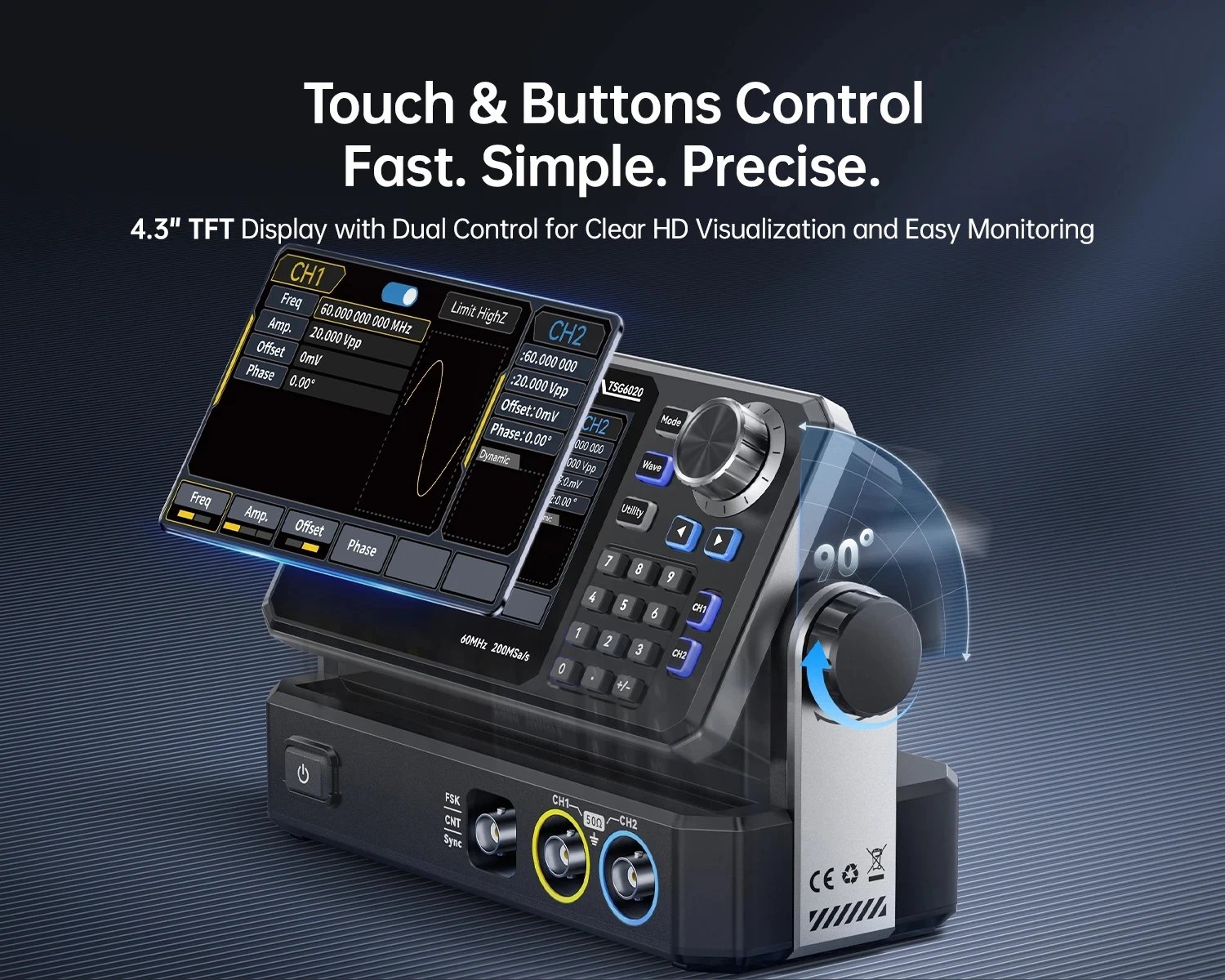

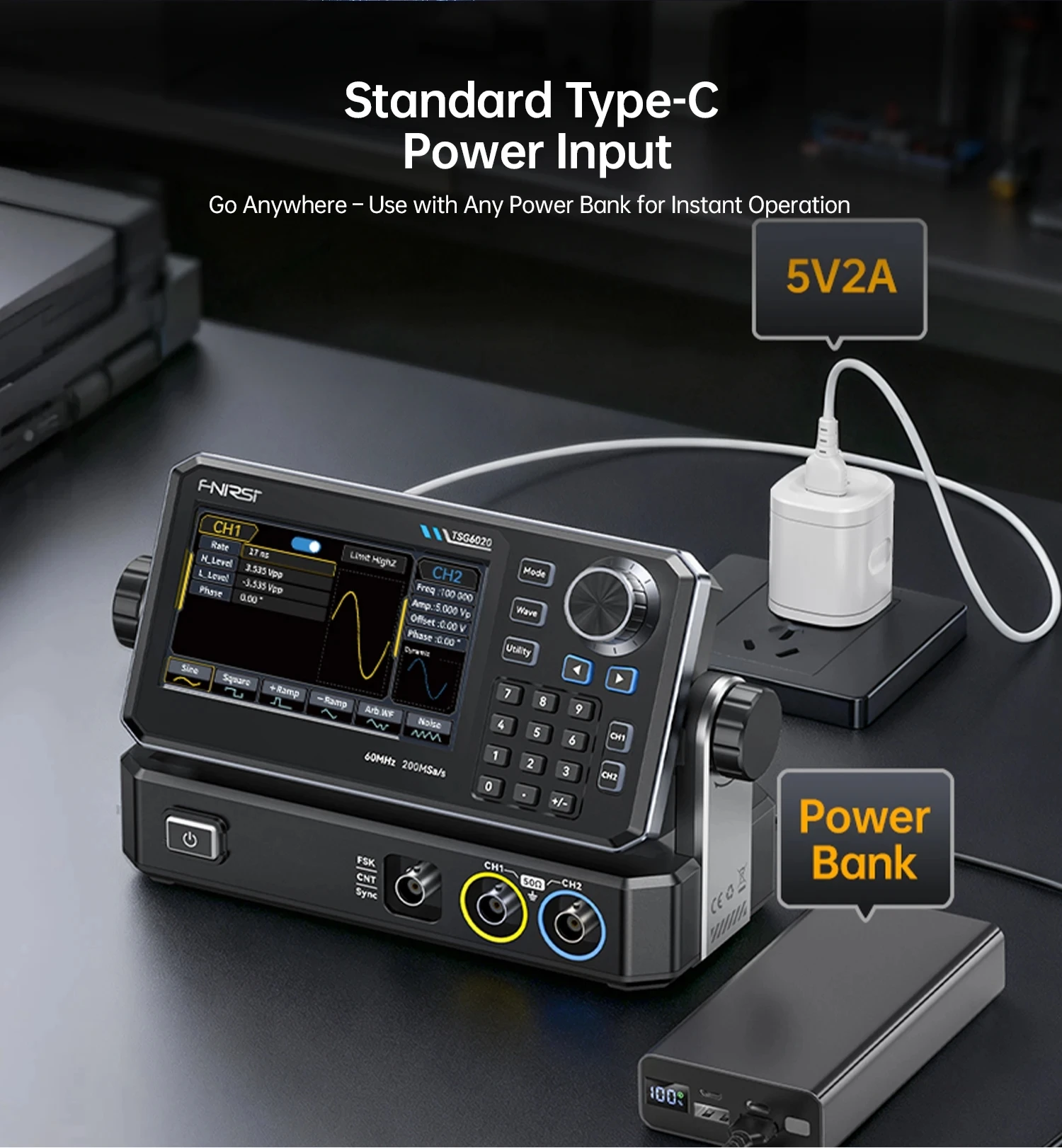

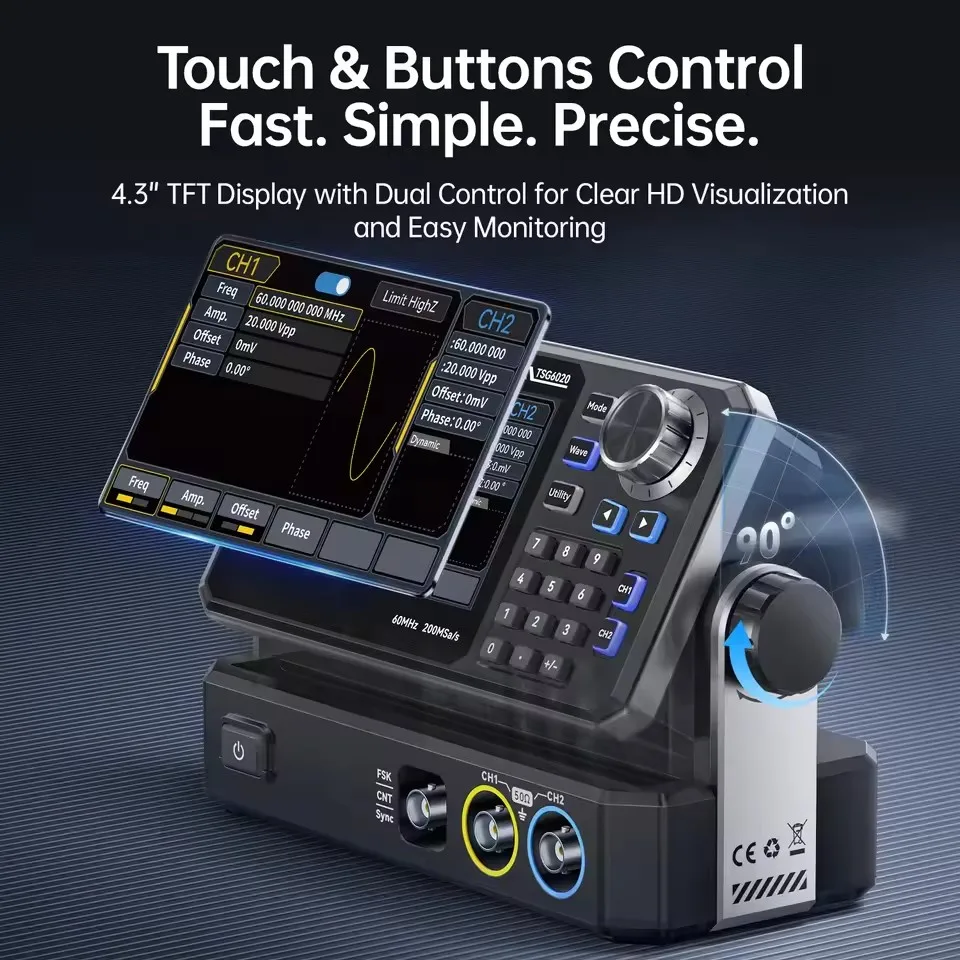

5.Fonte de Alimentação e Controle Multi-interface Apresenta um display tátil TFT-LCD intuitivo de 4,3 polegadas e suporta entrada de energia Type-C, permitindo testes portáteis no local através de um power bank móvel.

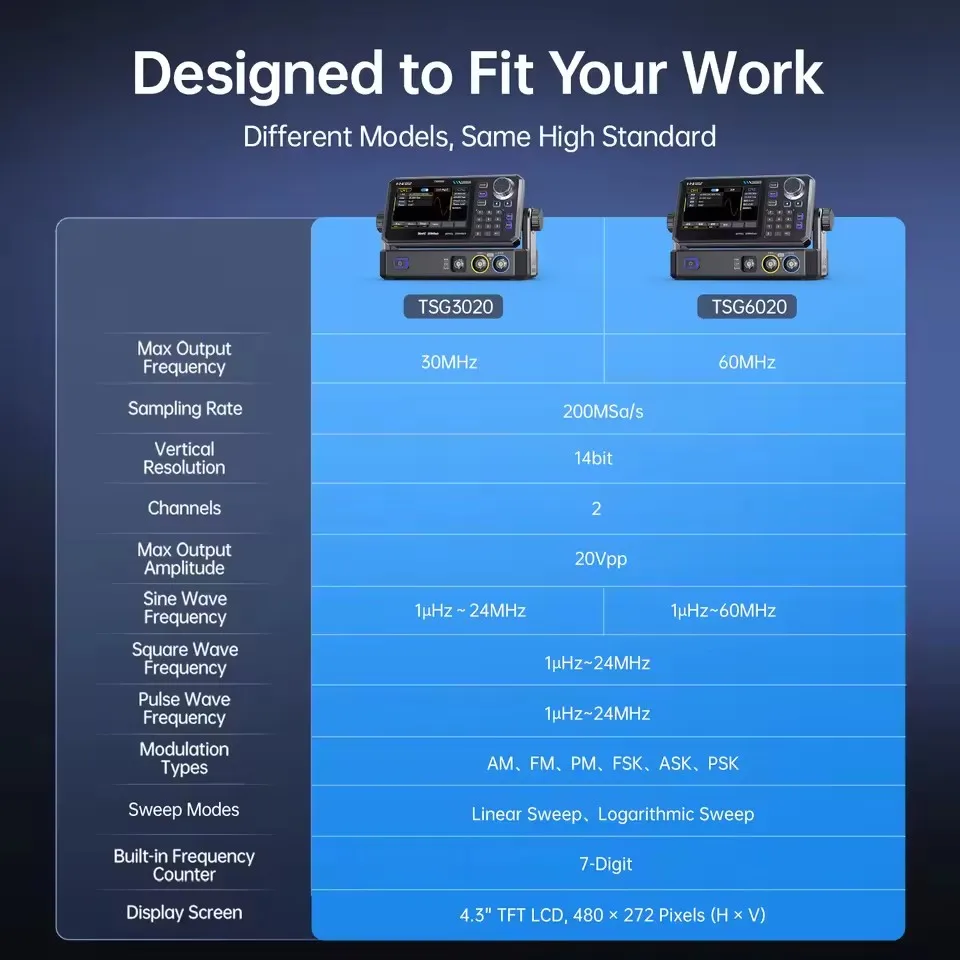

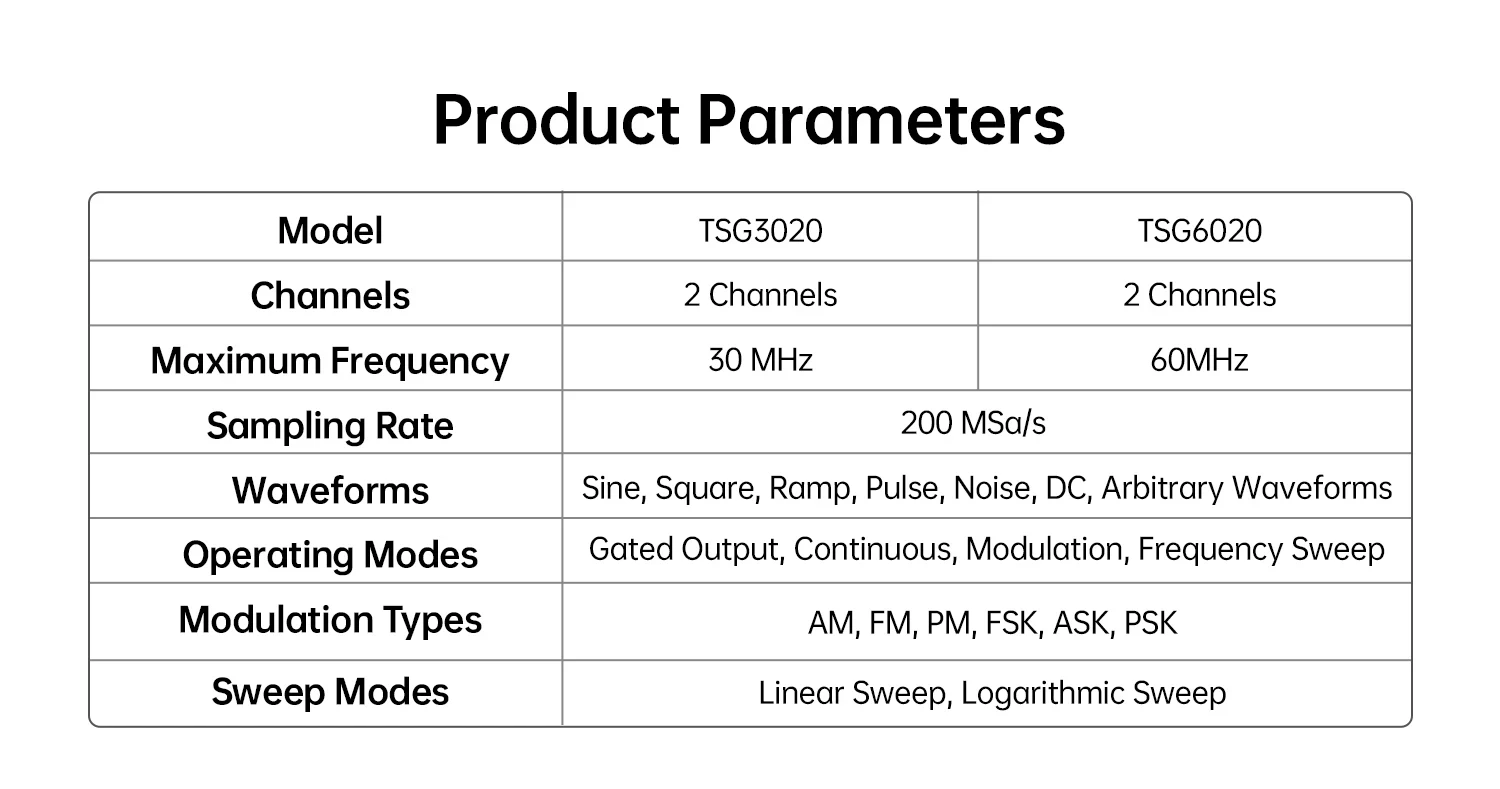

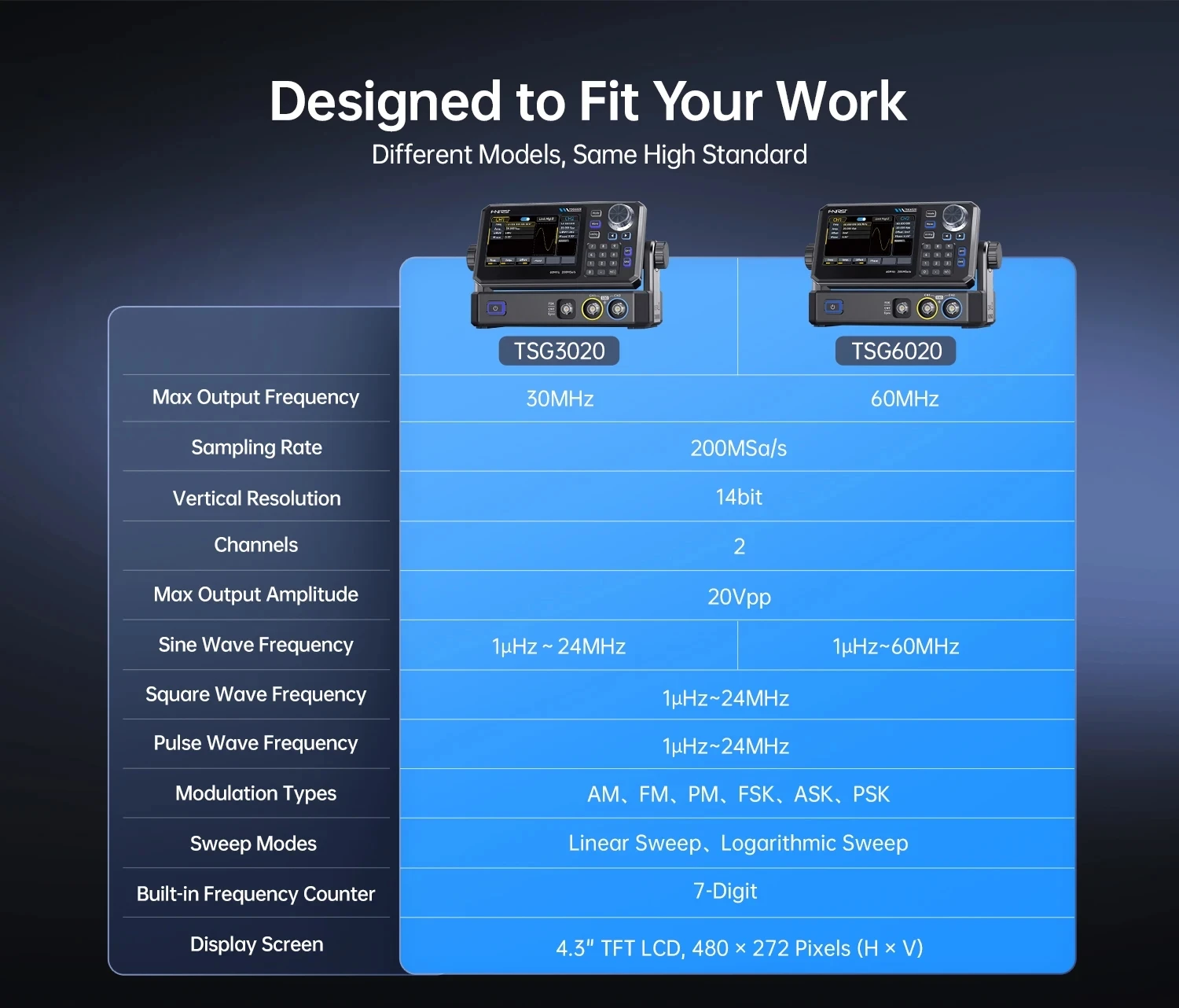

Informações básicas

Modelo: TSG3020 / TSG6020

Canais: 2

Tela: tela sensível ao toque capacitiva TFT de 4,3 polegadas

Entrada de energia: Tipo C 5V/2A

Interface: Dispositivo USB

Impedância de Saída: 50Ω

Saída de Frequência

Frequência Máxima de Saída:

·TSG3020: 30 MHz

·TSG6020: 60 MHz

Taxa de Amostragem: 200MSa/s

Resolução vertical: 14 bits

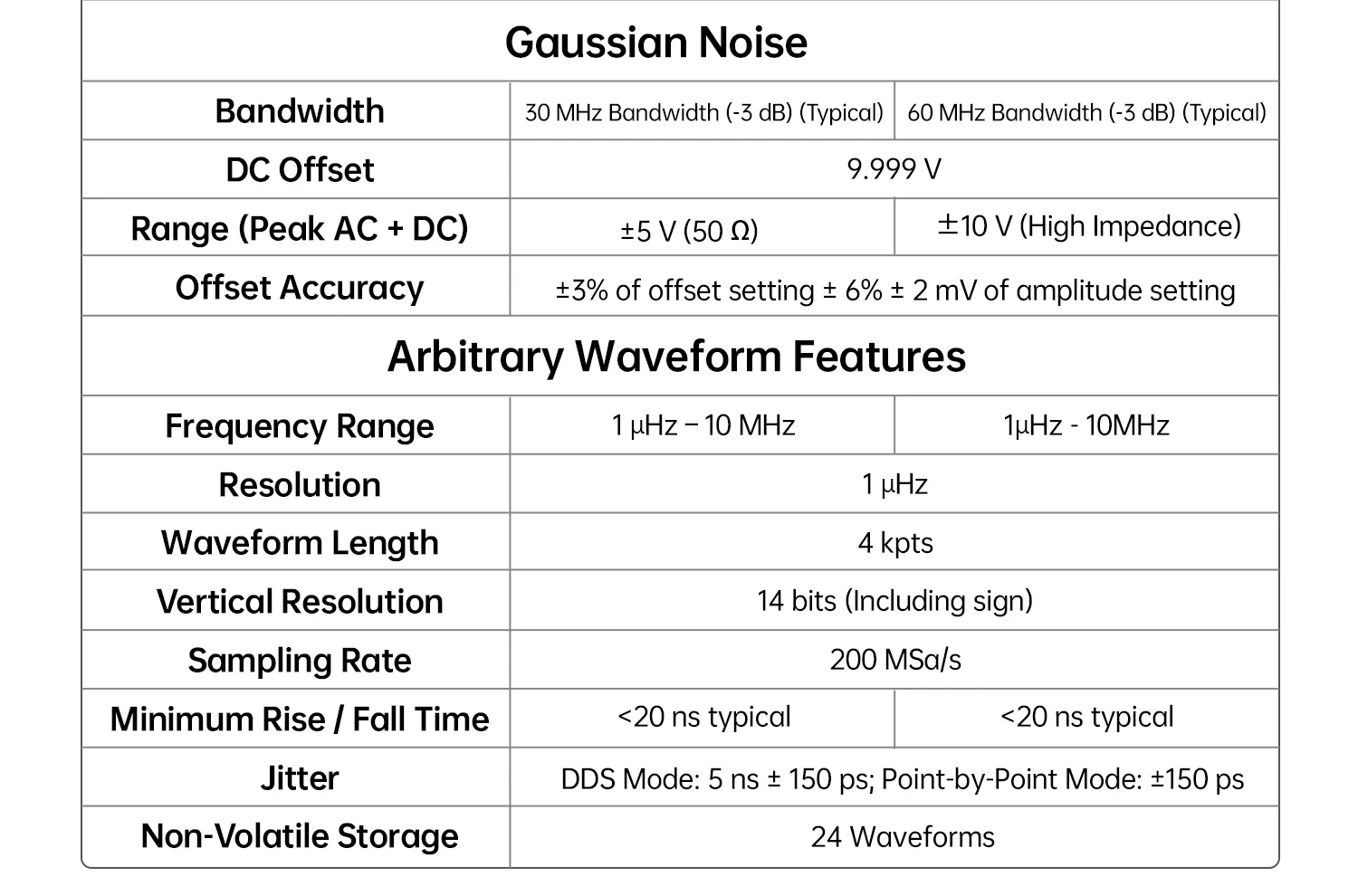

Comprimento de Forma de Onda Arbitrária: 4kpts

Tipos de Forma de Onda: Senoidal / Quadrada / Pulso / Rampa / Ruído / DC / 24 Arbitrária

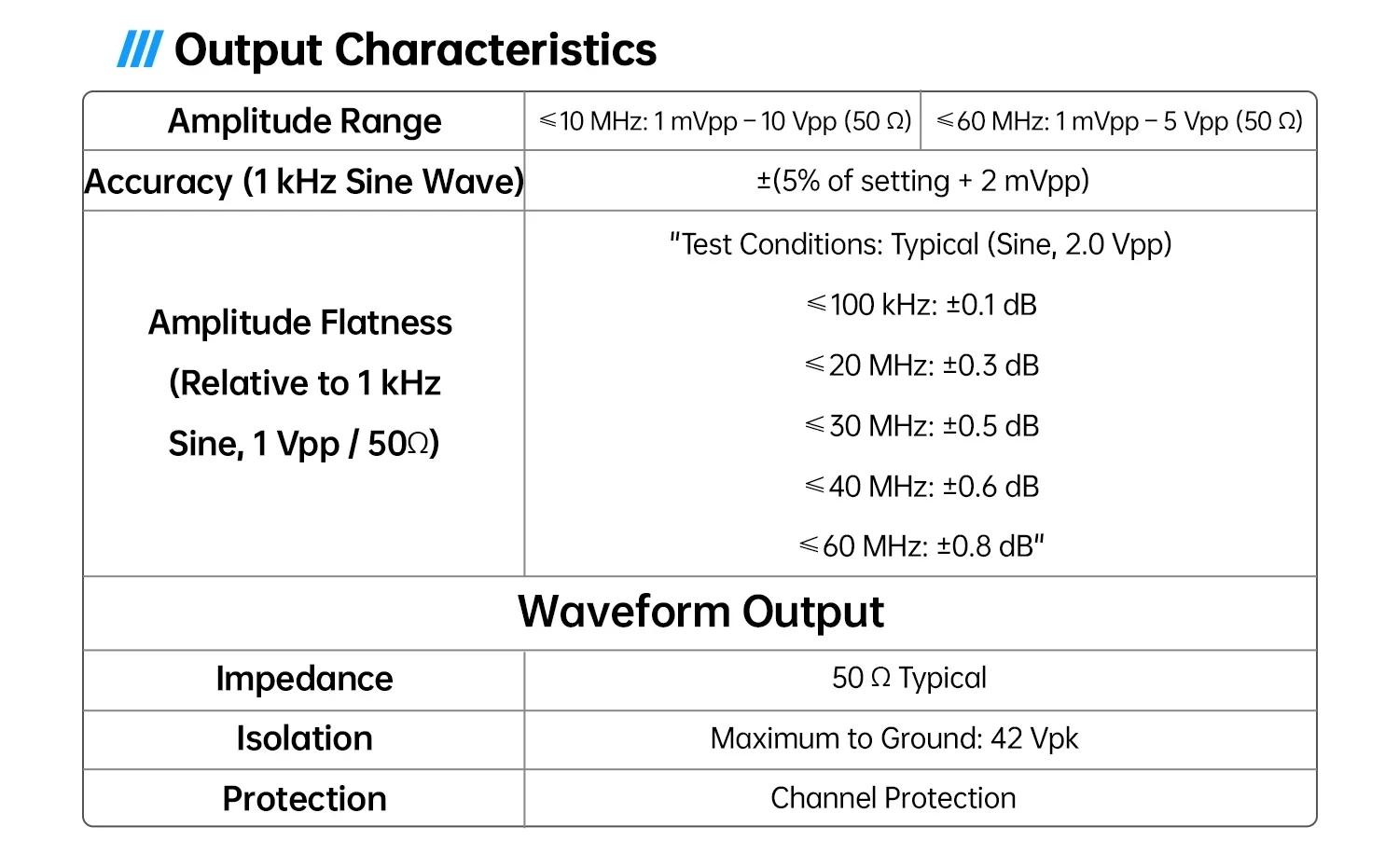

Gama de Amplitude (Alta Impedância): 2mVpp–20Vpp (<10MHz) / até 10Vpp (>10MHz)

Gama de Amplitude (50Ω): 1mVpp–10Vpp (<10MHz) / até 5Vpp (>10MHz)

Desvio DC: ±10V (Alta Impedância) / ±5V (50Ω)

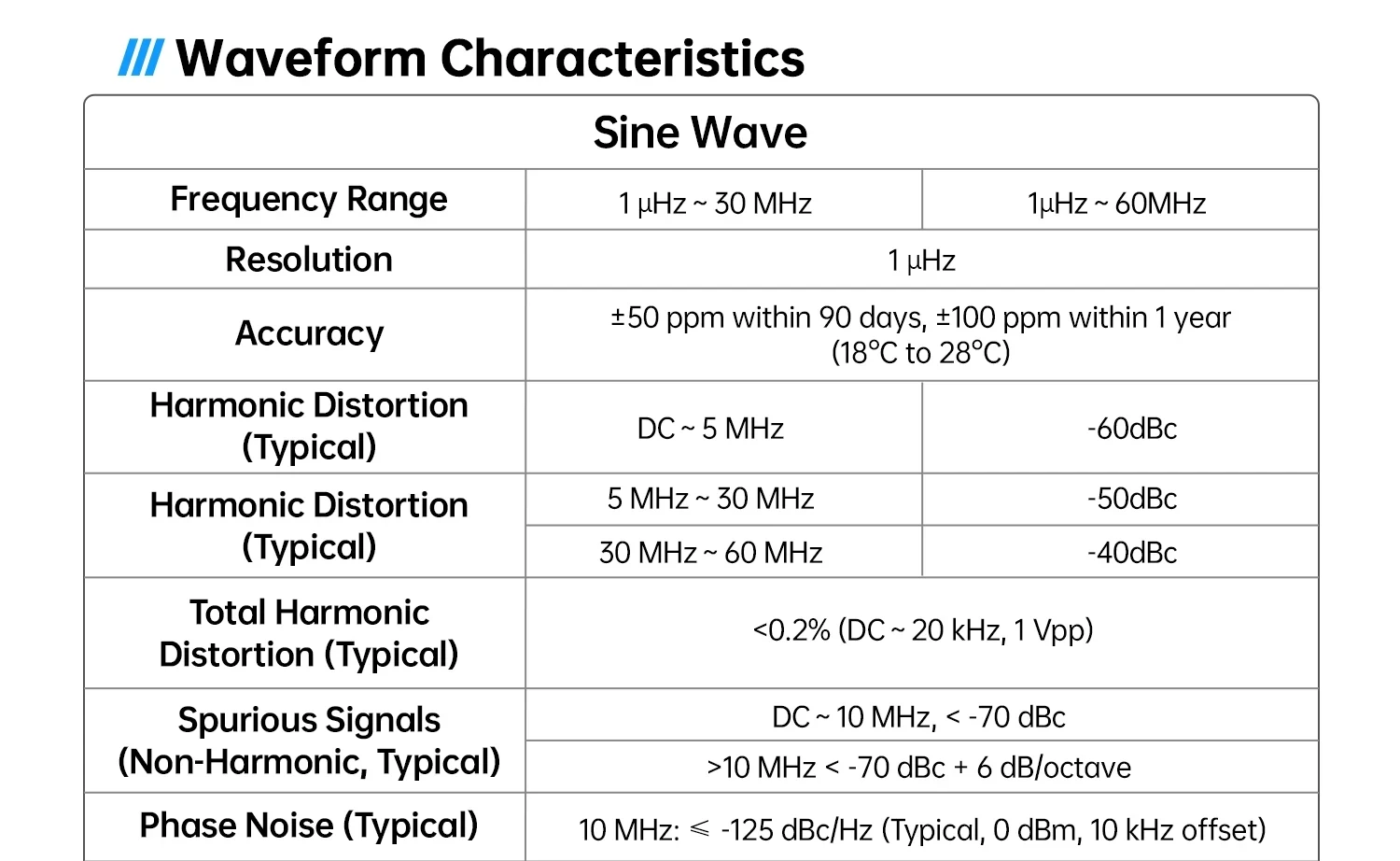

·Onda Senoidal

Gama de Frequência: 1µHz – 30MHz / 60MHz

Precisão: ±1ppm

Pureza da Onda: Design de baixo jitter

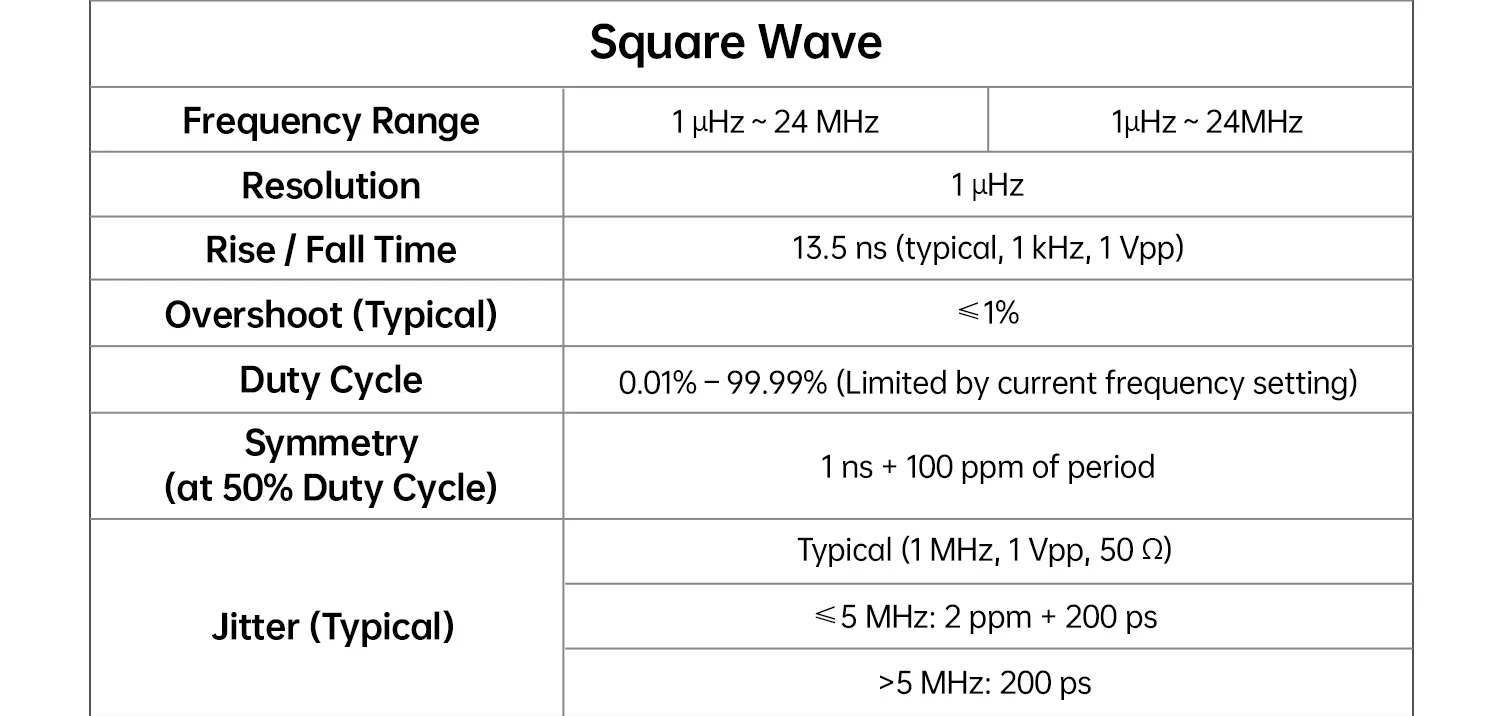

·Quadrado / Pulso

Frequência Máxima: 24MHz

Ciclo de Trabalho: 0,01% – 99,99%

Tempo de subida/descida: 13,5 ns (típ.)

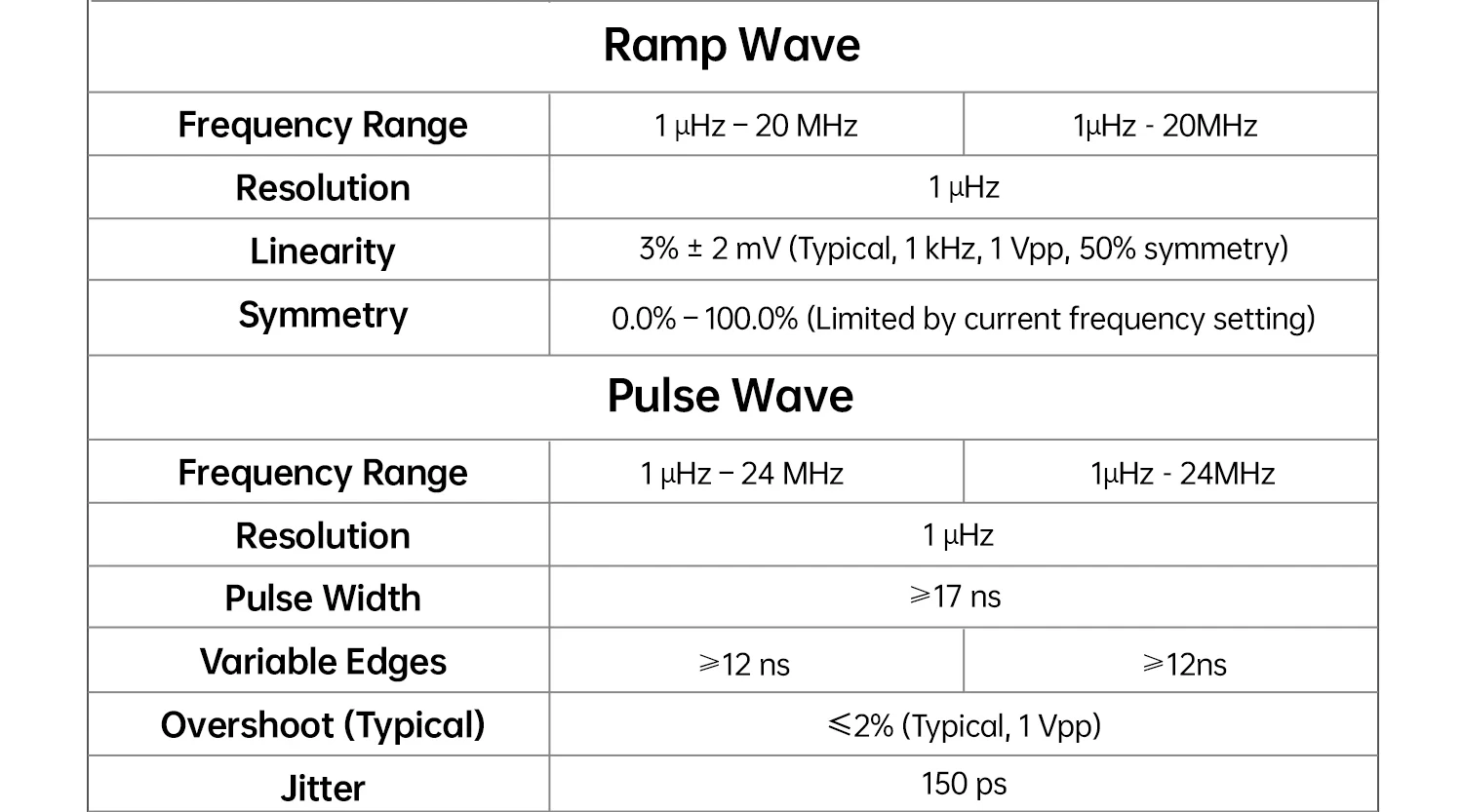

·Rampa / Triângulo

Frequência Máxima: 20MHz

Ajuste de Simetria: 0–100%

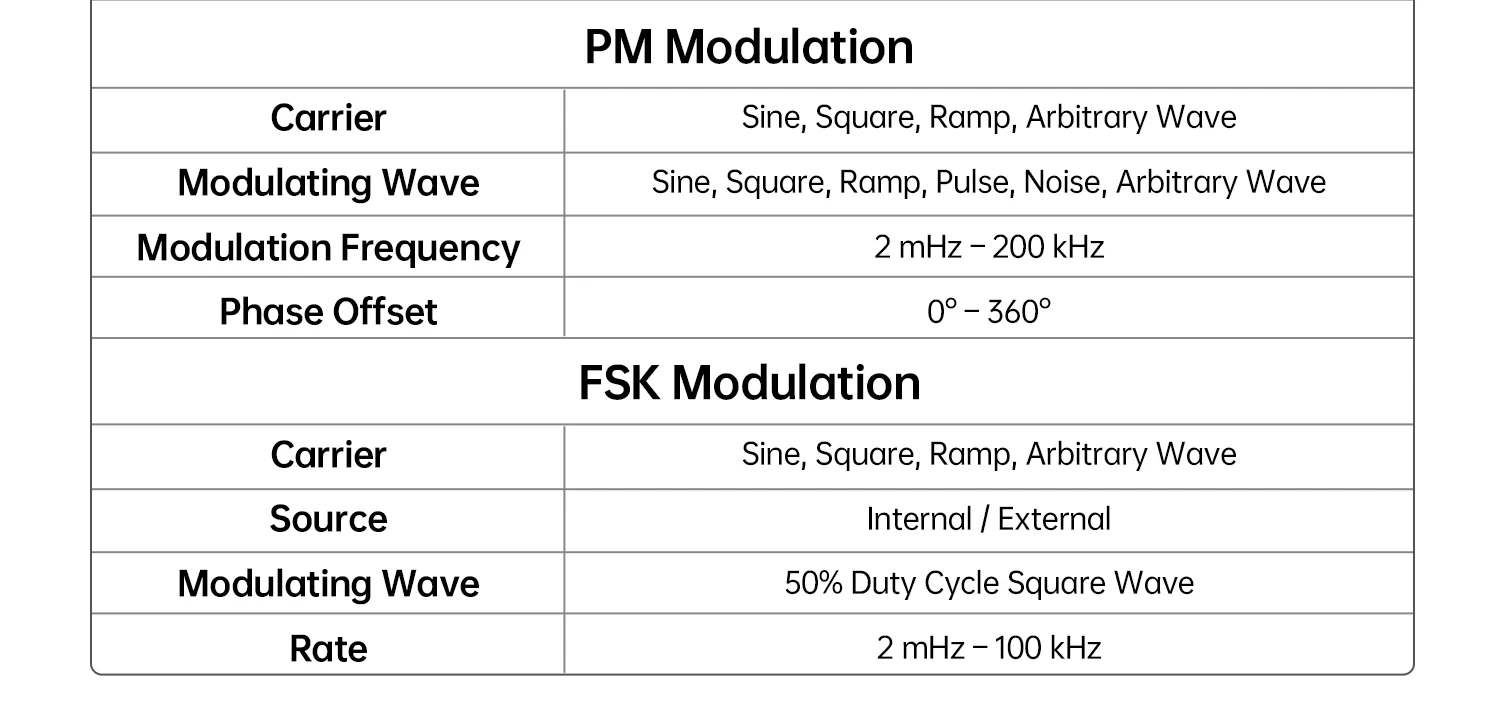

· Modulação e Varredura

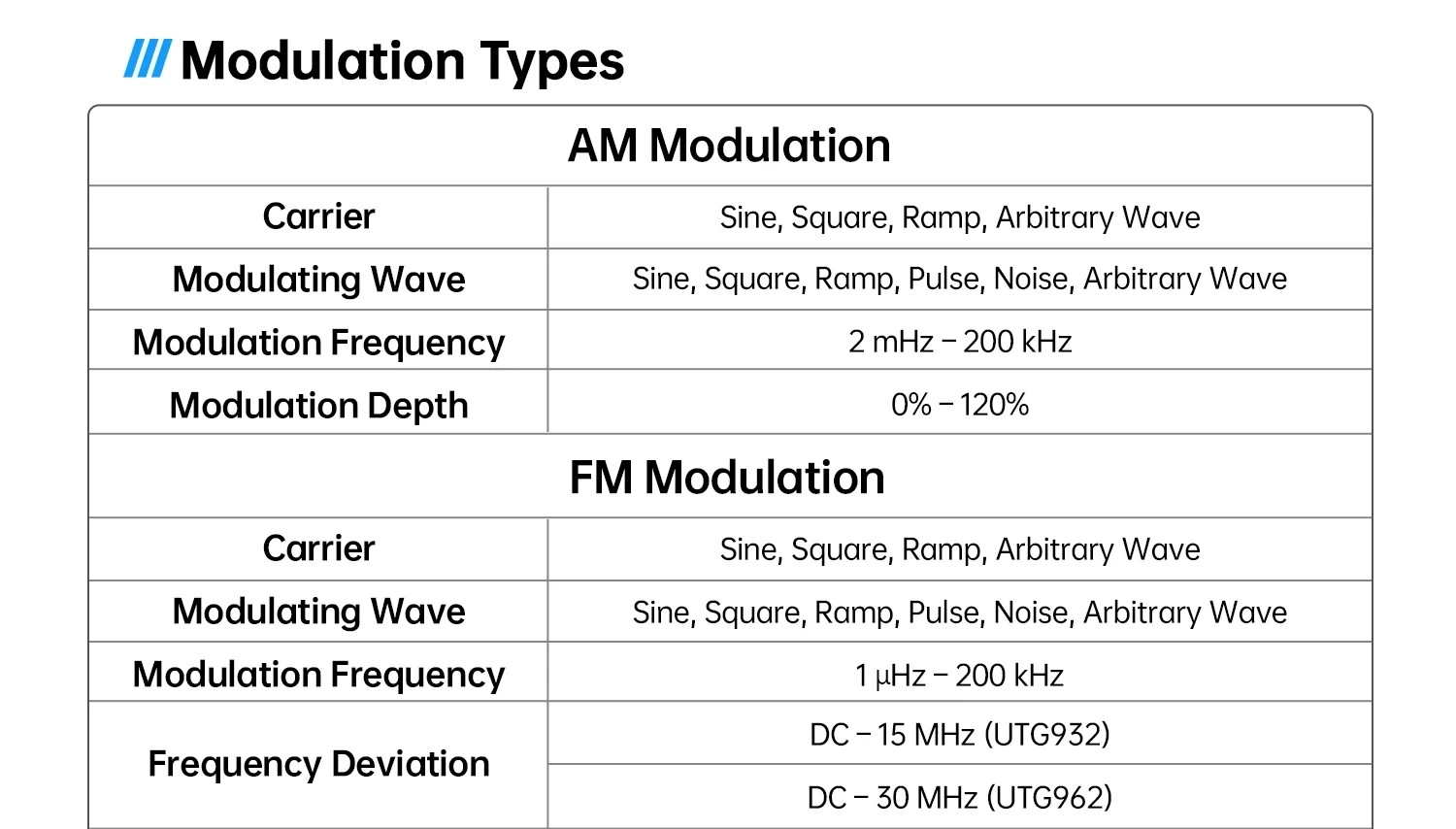

Modulação: AM / FM / PM / ASK / FSK / PSK

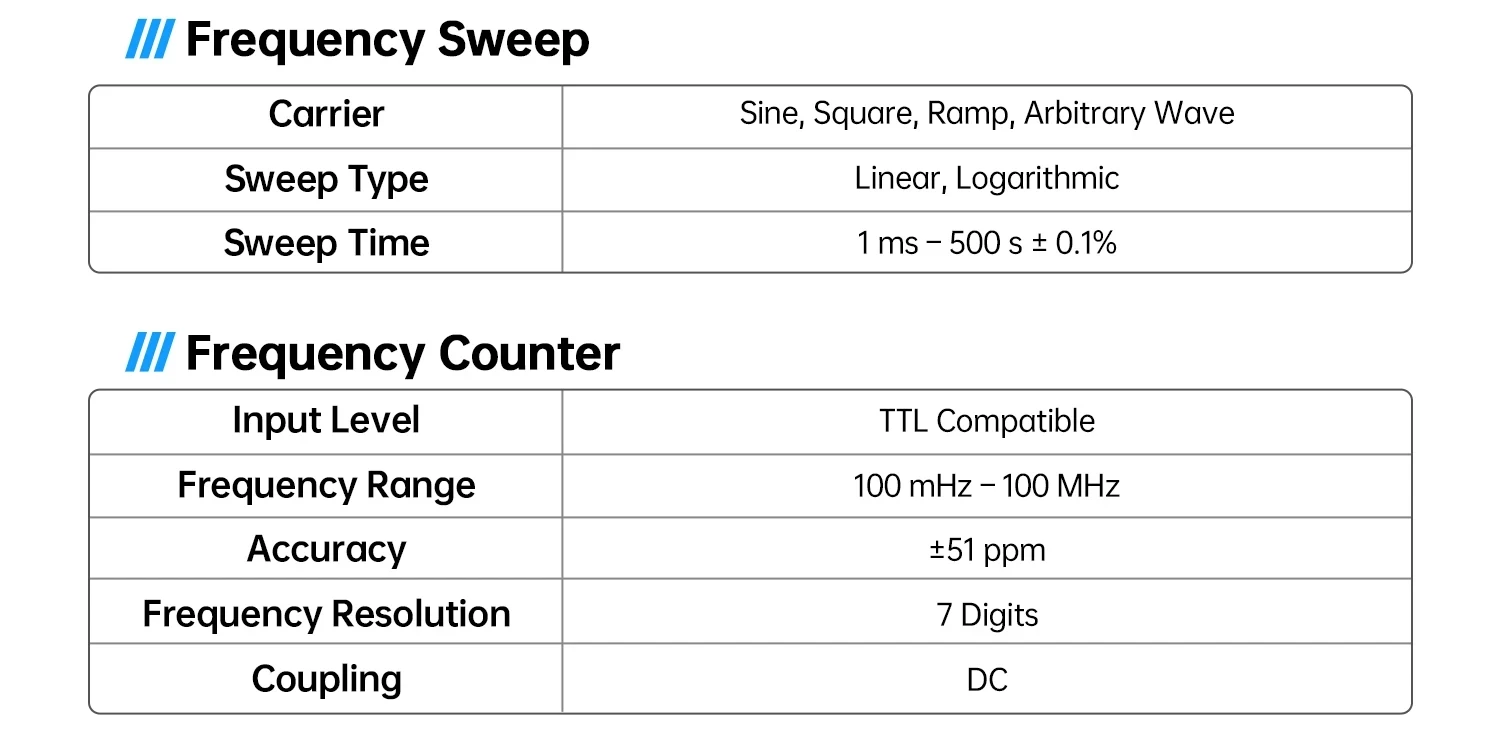

Varredura: Linear / Logarítmica

Formas de Onda Moduladas Internas: Senoidal / Quadrada / Rampa / Ruído / Arbitrária

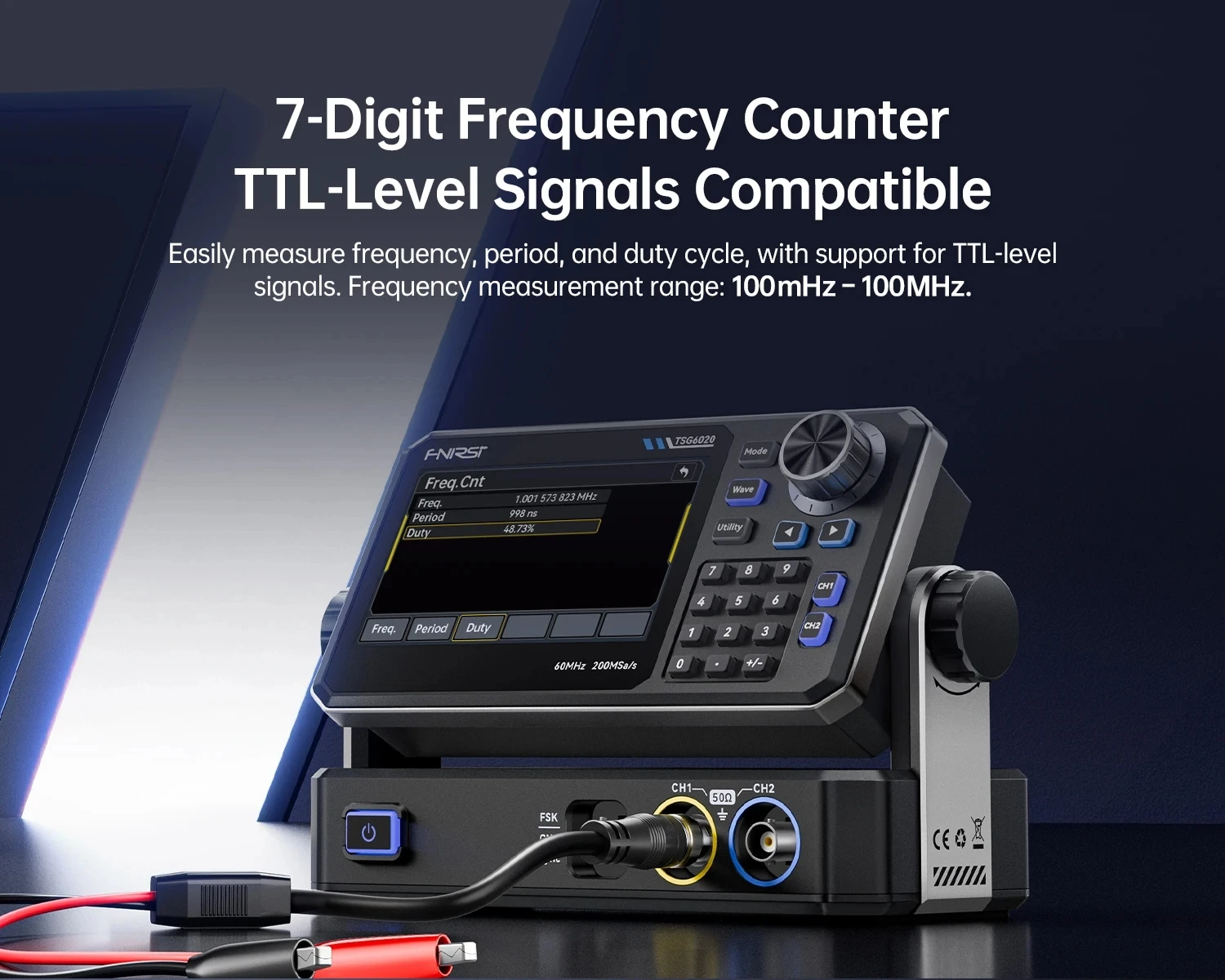

Contador de frequência

Gama: 100mHz – 100MHz

Nível de sinal: compatível com TTL

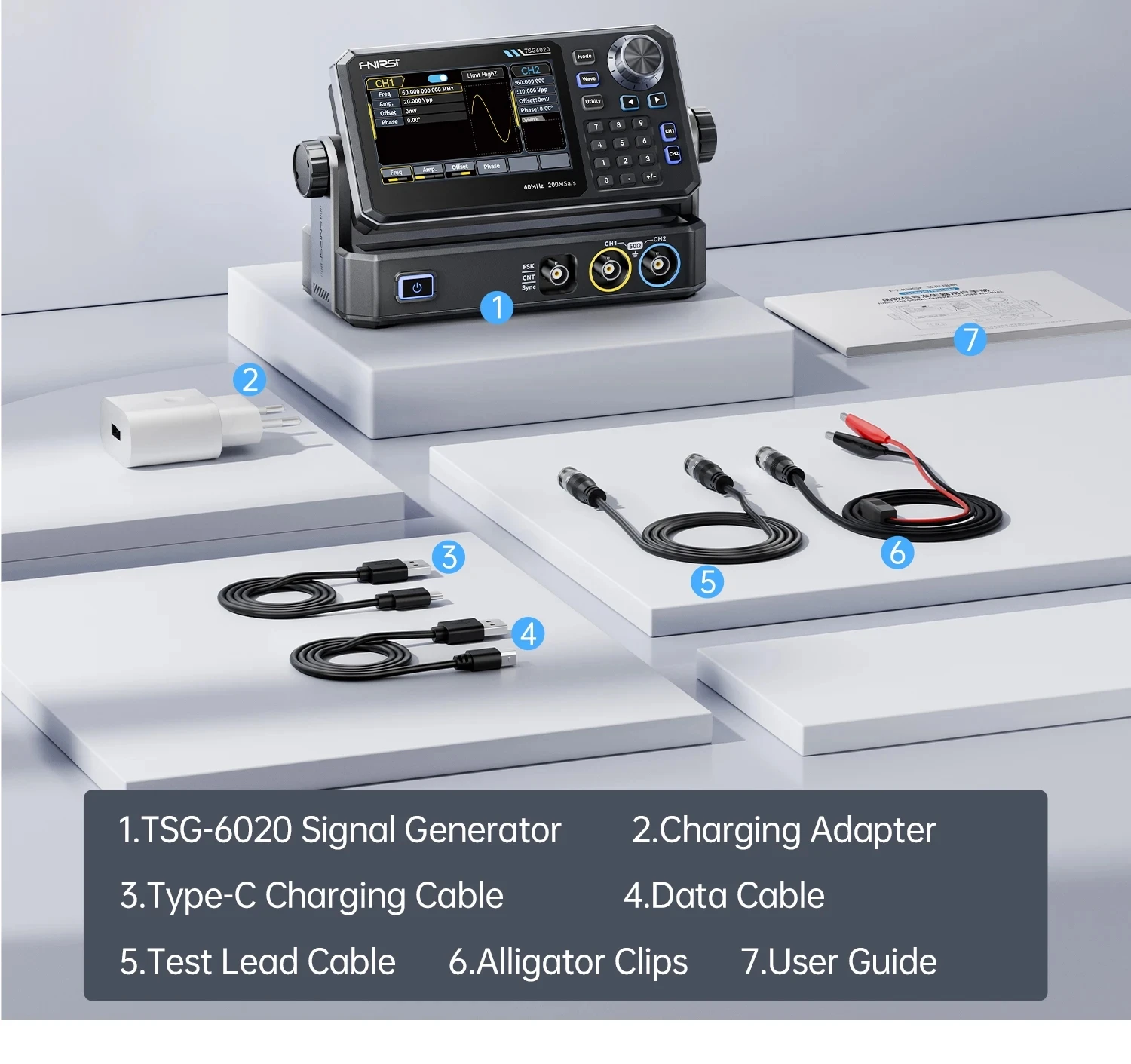

Lista de embalagem:

TSG3020 (30 MHz)

1.Gerador de Sinal TSG3020

2.Adaptador de carregamento

3.Cabo de carregamento tipo C

4.Cabo de dados

5.Cabo de teste

6.Clipes de jacaré

7.Guia do usuário

TSG6020 (60 MHz)

1.Gerador de Sinal TSG6020

2.Adaptador de carregamento

3.Cabo de carregamento tipo C

4.Cabo de dados

5.Cabo de teste

6.Clipes de jacaré

7. Guia do usuário
