Gerador de sinal de função FG-300 dds 0.001hz-200khz módulo ajustável senoidal + quadrado + triângulo + forma de onda de dente de serra

Manual do gerador de sinal FG-300

1.Introdução ao produto

1.2 Recursos do produto
Usando oscilador de cristal de deriva de baixa temperatura, tecnologia de síntese de frequência DDS de alta precisão, alta
estabilidade de frequência, resolução de até 0,001 Hz, com precisão de baixa frequência de até 0,001 Hz
Pode ter até 13 tipos de saída de forma de onda, para atender a diferentes necessidades
Display LCD colorido de 1,8 TFT, frequência de entrada direta do teclado digital, operação intuitiva e conveniente.
Com desligamento de tempo, ajuste de brilho da luz de sinalização, ajuste de brilho da luz de fundo da tela.
1.1 Visão geral do produto
FG-300 é o gerador de sinal portátil multifuncional de alta precisão, que pode gerar onda senoidal, quadrada
onda, onda triangular, onda dente de serra direta, onda dente de serra reversa, eletrocardiograma, meia onda, Loren,
Gaussian, Sinc, Aumento Exponencial, Queda Exponencial e Onda Schumann de 7,83 Hz e outras formas de onda.O a bordo

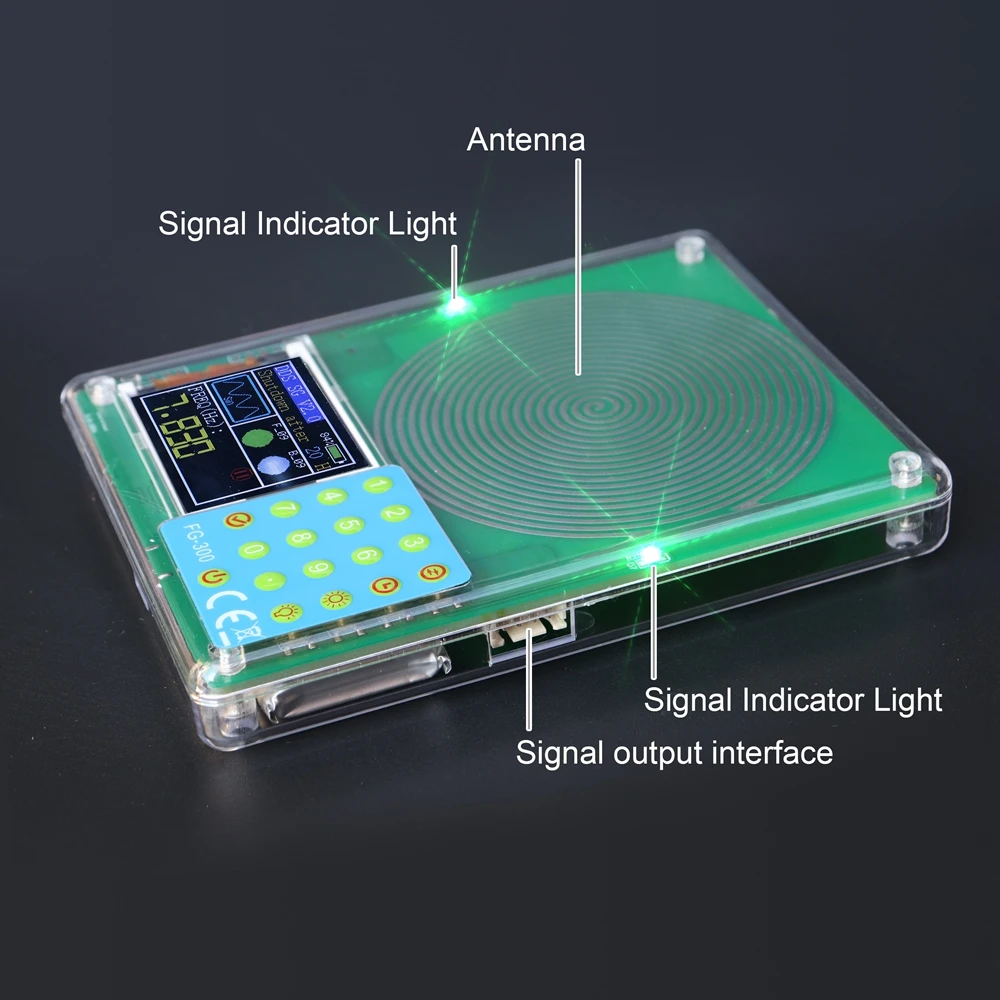

antena espiral pode ser usada como gerador de ondas Schumann, pode ser amplamente utilizada em pesquisa eletrônica e
desenvolvimento, testes de produção, educação e ensino, manutenção, testes de áudio e outros campos.
Todos os parâmetros de configuração podem ser salvos automaticamente e não há necessidade de configurá-los na próxima inicialização.

2. especificações do produto

Parâmetros do projeto
Faixa de frequência 2.1: onda senoidal 0,001 Hz-200 kHz (onde a amplitude de saída é plana para 100 kHz, a saída
a amplitude diminuirá e a distorção aumentará com o aumento adicional da frequência) e outros
as formas de onda serão de 0,001 Hz a 20 kHz (mas o limite superior da frequência ajustável não é limitado.Se os requisitos para
distorção e agitação não são altas, a frequência de uso pode ser aumentada ainda mais).
2.2 tipos de formas de onda: onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa,
eletrocardiograma, meia onda, Loren, Gauss, Singh, aumento exponencial, queda exponencial e onda Schumann de 7,83 Hz
2.3 amplitude de saída: 2.5V
2,4 impedância de saída: 330 ohms
Visor 2.5: tela TFT de 1,8 polegadas
2.6 tensão de alimentação: USB-TIPO C
2.7 dimensões: comprimento 125MM largura 95MM altura 18mm

3. instruções de operação

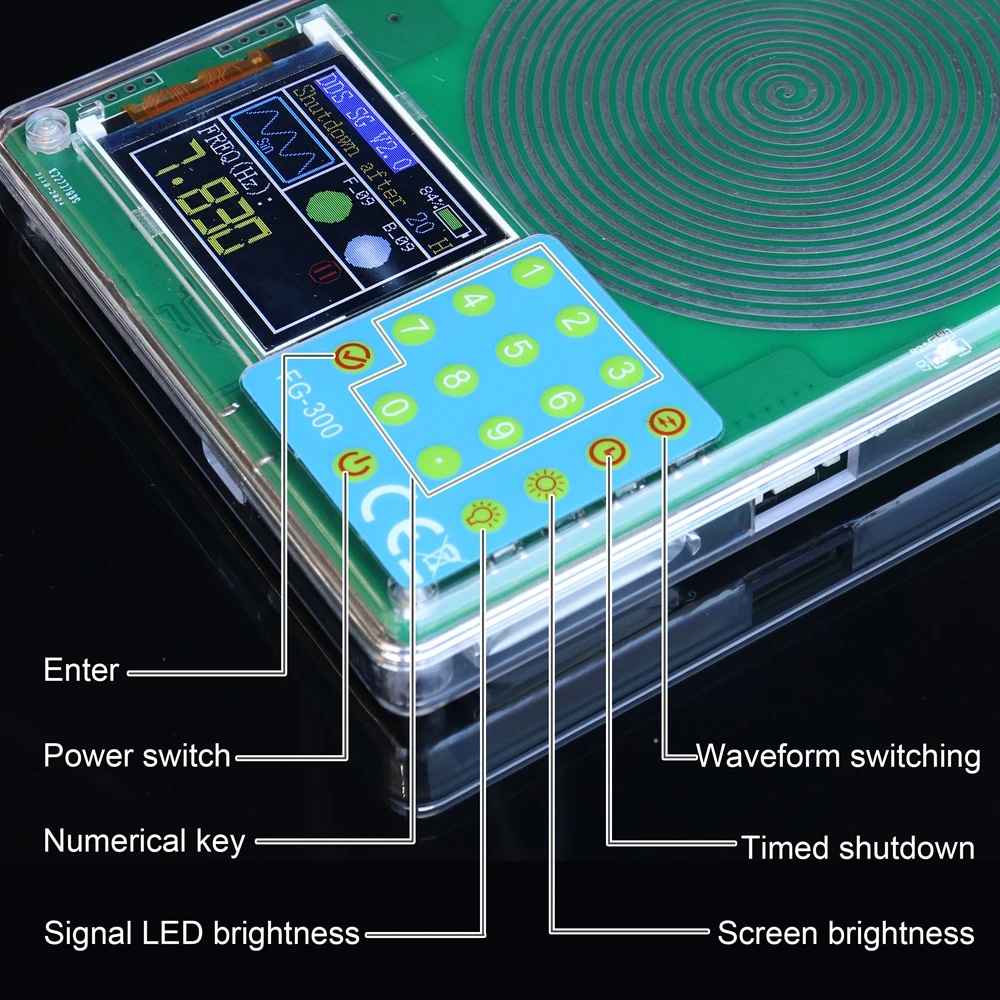

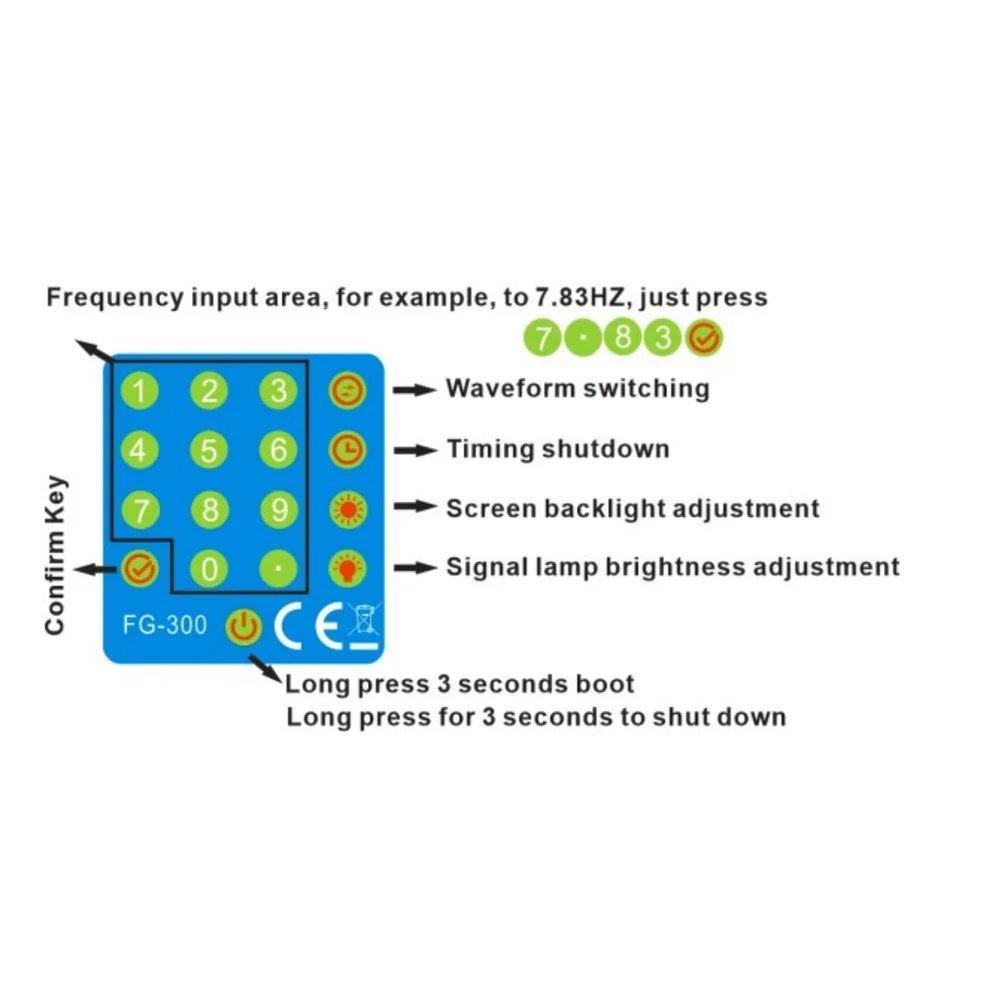

3.1 Descrição da interface

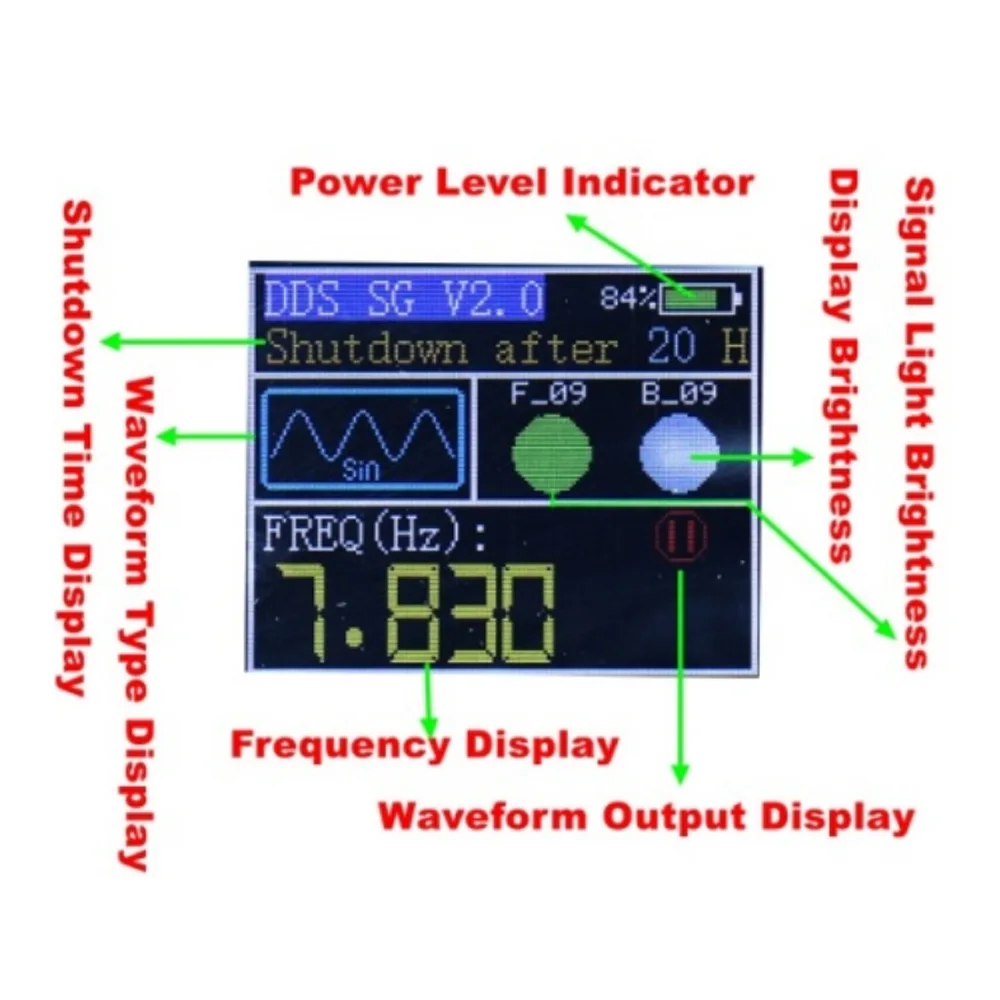

3.3 Parâmetros de exibição
