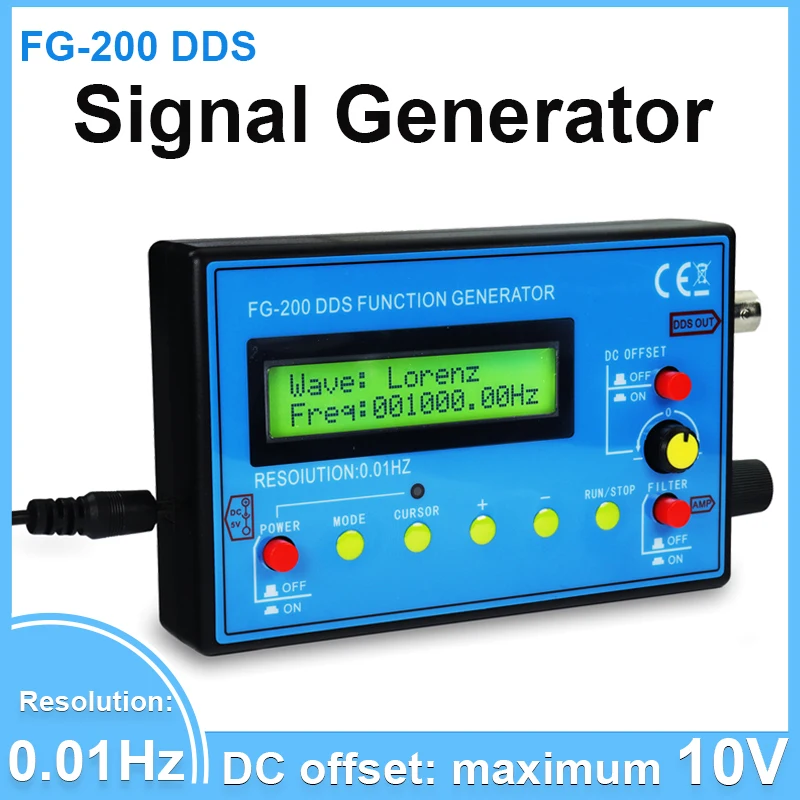

Gerador de sinal com função FG-200 DDS 0,01 Hz-500 KHz Módulo ajustável Senoidal + Quadrado + Triângulo + Forma de onda dente de serra

Eu.Os principais parâmetros técnicos:

1.Formas de onda de saída: onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, onda ECG, aumento exponencial, queda exponencial, pulso Lorentz, pulso Gauss, pulso Sinc, meia onda, onda completa, onda Schumann, ruído onda e assim por diante 15 tipos de formas de onda.
2.Fonte de alimentação: DC4-9V, DCSV é recomendado ao usar adaptador, bateria de lítio de 3,7V é recomendada ao usar energia da bateria (sem bateria).
3.Corrente: 180MA em tensão 5V
4.Faixa de frequência: onda senoidal 0.01Hz-500.00kHz (com maior aumento na frequência, a amplitude de saída diminuirá), outras formas de onda 0.01Hz-100.00kHz (mas não limita o limite superior da frequência ajustável, se os requisitos de distorção e tremor não forem altos, o uso da frequência pode ser aumentado ainda mais).
5.Resolução: 0,01 Hz.
6.Distorção de onda senoidal: <1% abaixo de 1kHz, <0,5% acima de 1kHz.
7.Amplitude de saída: Máximo ±10V (P-P).
8. impedância de saída: 50 ohms.
9.Deslocamento DC: máximo ± 10V, com função de desligamento.
10.Todos os parâmetros de configuração podem ser salvos.
11. existem filtros que podem ser ligados e desligados, podendo ser bem adaptados à saída de forma de onda senoidal e de pulso.

II.Características:

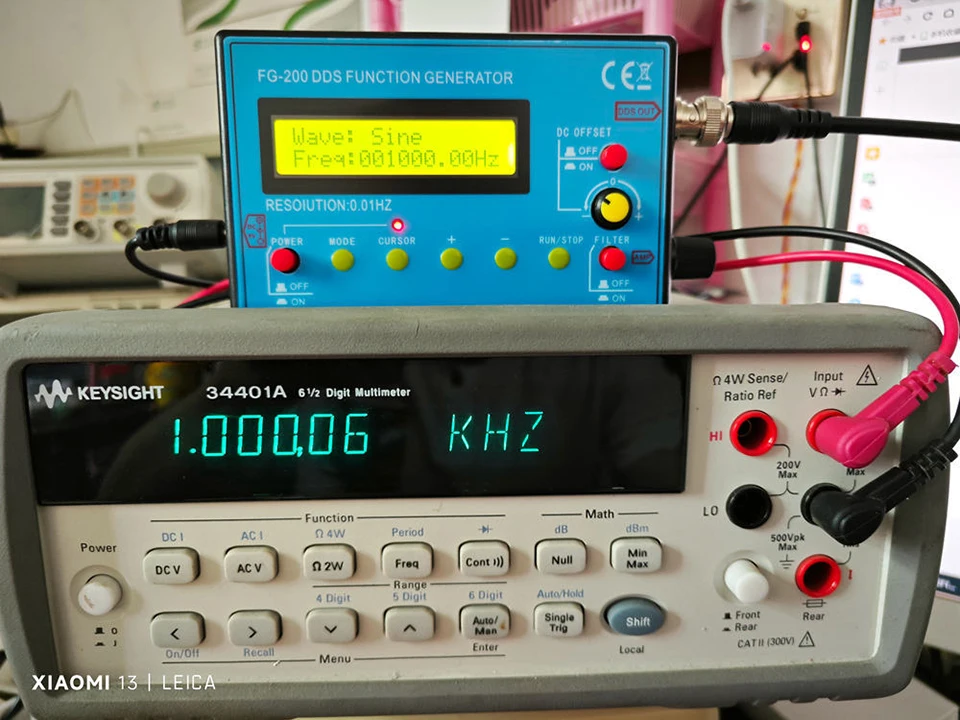

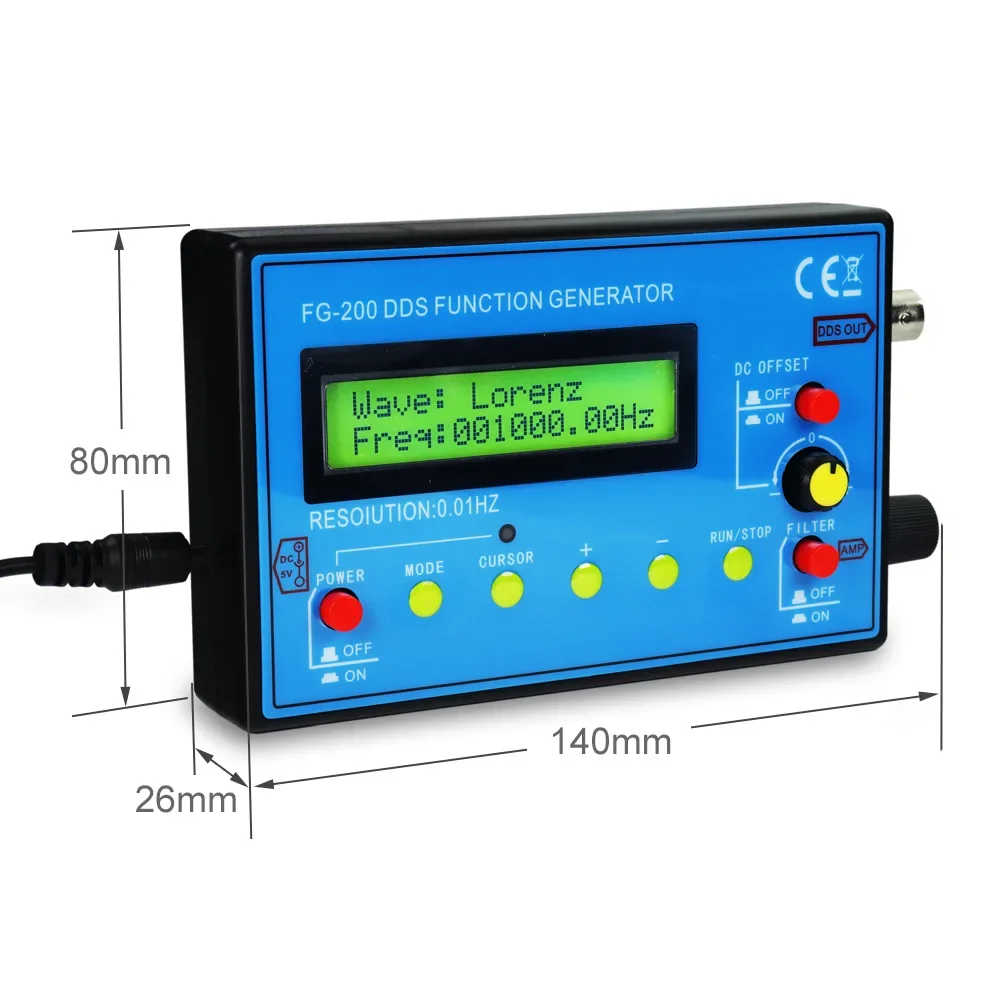

Tamanho compacto (125*80*26,5MM), peso 0,175kg, funções completas, operação simples, fácil de transportar.Pode ser alimentado por um adaptador de energia ou uma bateria de lítio de 3,7V.Juntamente com um osciloscópio, pode ser usado para teste e depuração de circuitos eletrônicos, características de frequência e teste de resposta de impulso e medição de amplificadores de áudio.Devido à boa precisão e estabilidade de frequência do DDS, ele também é muito adequado para calibração do fator de tempo de varredura do osciloscópio.A saída de onda quadrada é adequada para atenuador de osciloscópio e ajuste característico de pulso de sonda.

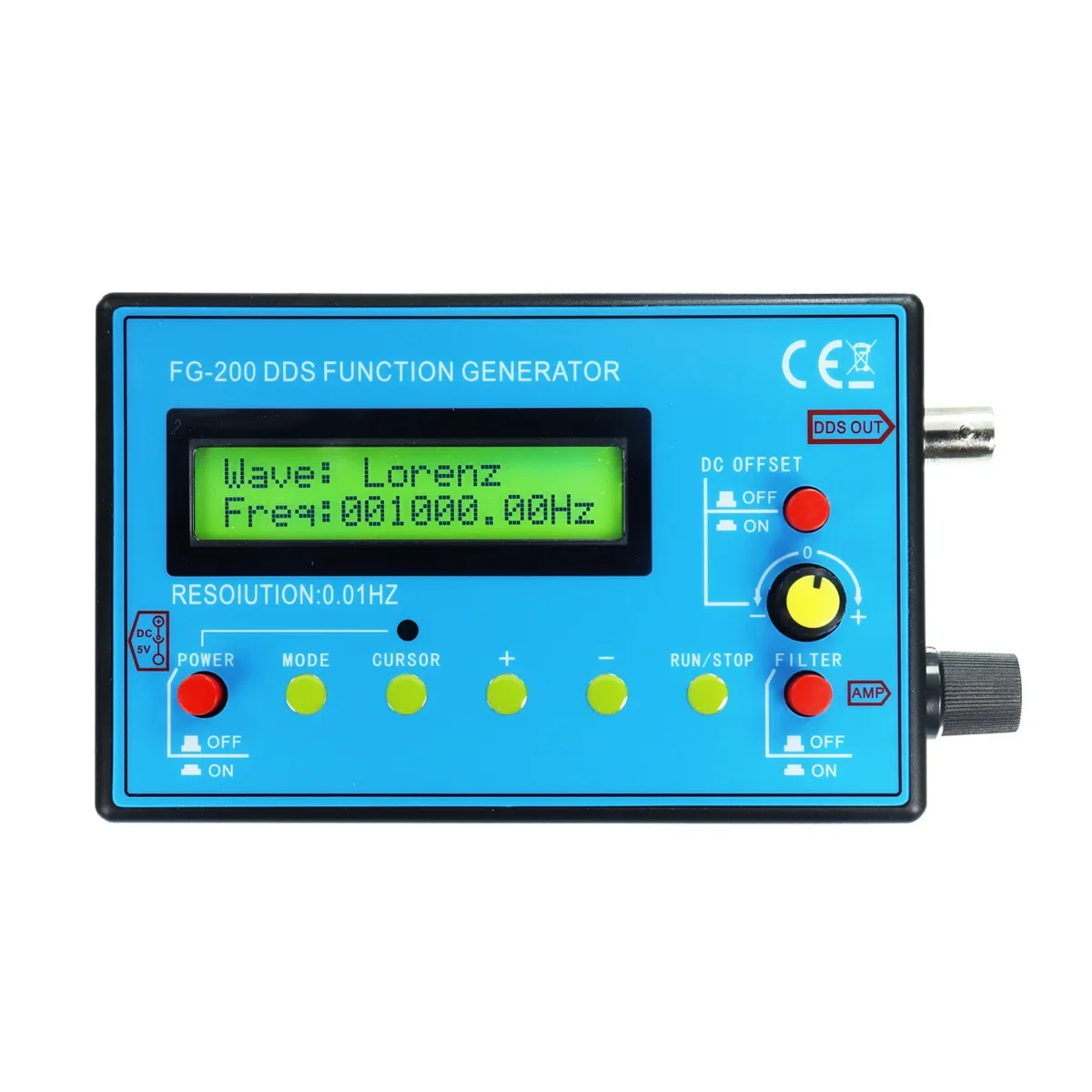

III.Descrição chave

Quando o gerador está no modo de operação e o cursor não está piscando (RUN/STOP é pressionado), outras teclas são inválidas, quando você precisa ajustar os parâmetros, pressione RUN/STOP primeiro e espere o cursor piscar, você pode usar outras teclas para corresponder às configurações.
MODO: A tecla de modo é usada para alternar a forma de onda de saída.
CURSOR: Usado para mover o cursor (use +-key para ajustar a frequência).
RUN/STOP: Execute ou interrompa a saída da forma de onda.
Quando o cursor não estiver piscando, a forma de onda será emitida e outras teclas são inválidas.
+: Frequência +
-: Frequência-

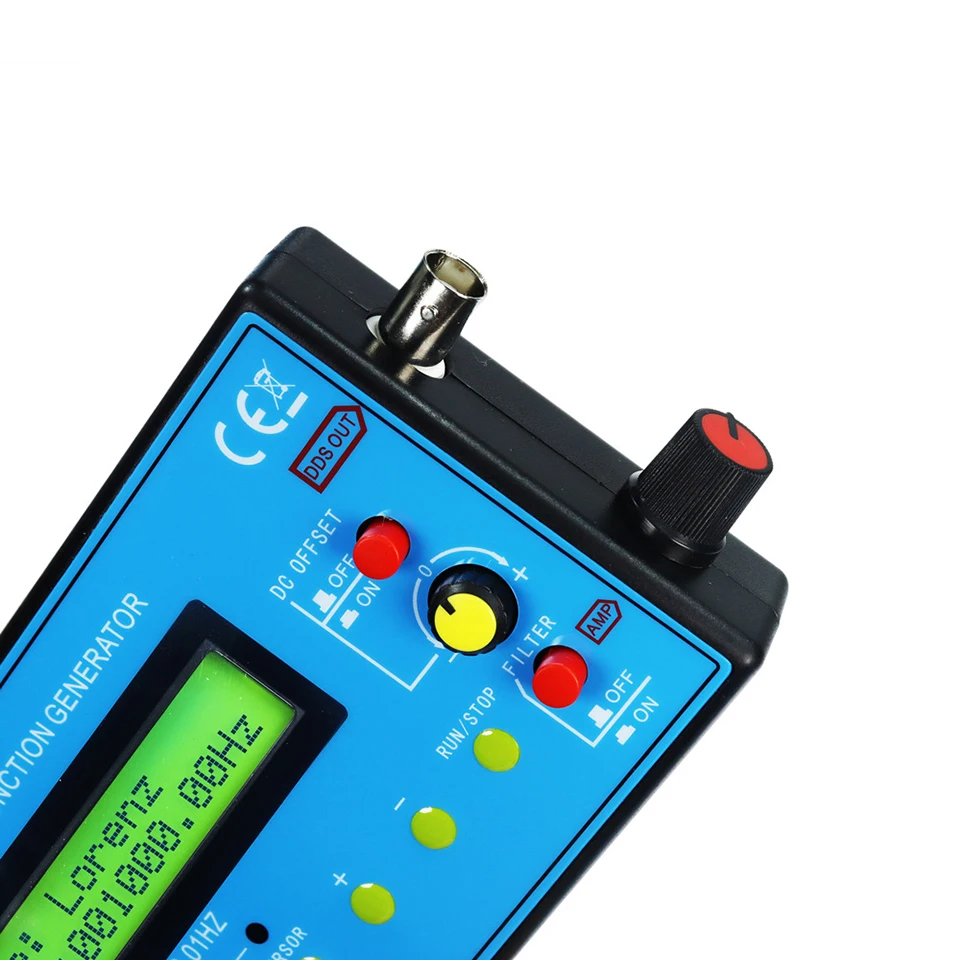

DCOFFSET: Interruptor de polarização DC Pressione ON para ajustar o botão amarelo para ajustar o componente DC do sinal.
Pop up para OFF, o componente DC do sinal é 0.
FILTRO: Interruptor de filtro, quando o sinal estiver próximo de 300K ou mais onda senoidal, pressione este botão, a forma de onda ficará limpa.Mas a amplitude do sinal também se tornará AMP menor: Botão lateral para ajustar a amplitude do sinal (a amplitude no sentido horário aumenta)

Use as etapas

1.retire o USB correspondente para 3.Linha de 5MM inserida na porta de entrada de energia (a energia pode escolher uma interface USB de computador ou cabeça de carregamento de telefone celular ou tesouro de carregamento, recomenda-se escolher através da certificação 3C da fonte de alimentação, fonte de alimentação ruim fará com que o gerador de sinal não funcione corretamente )
Acesso ao BNC para a linha do clipe, acesso do clipe vermelho à sonda do osciloscópio, clipe preto e clipe GND do osciloscópio conectados.

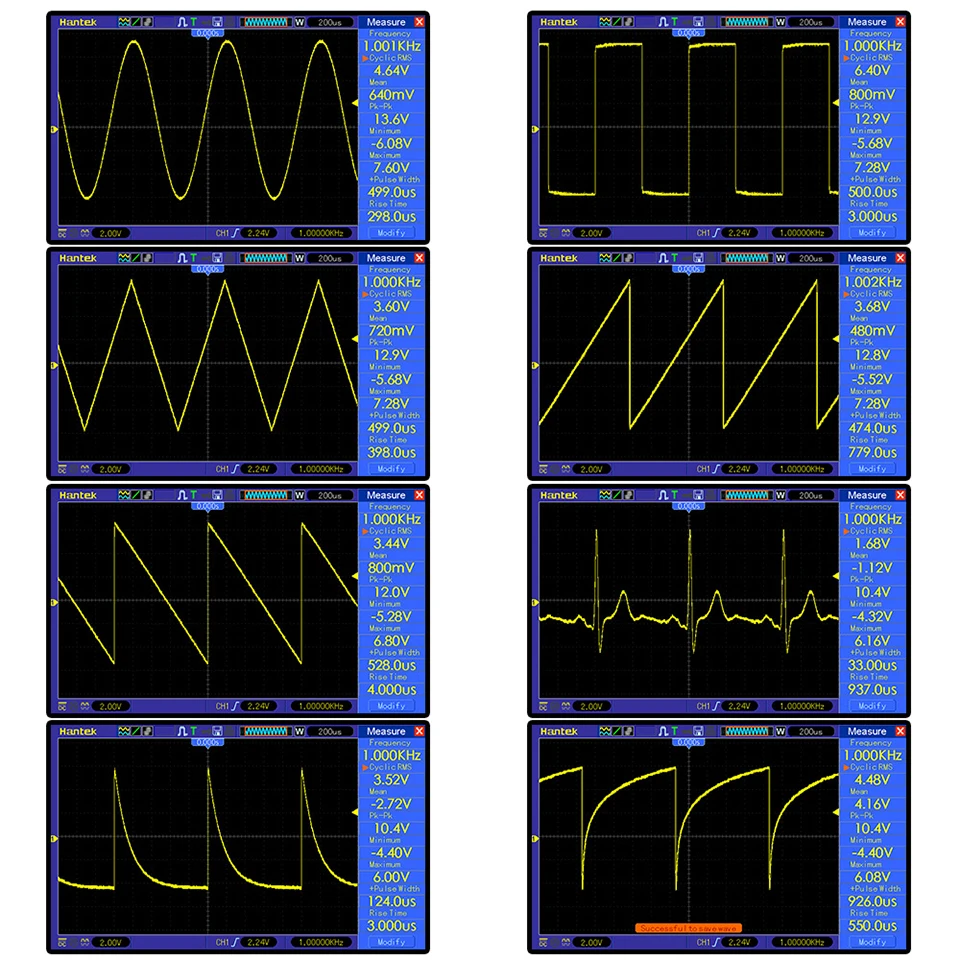

2. pressione o botão liga / desliga, pressione a tecla MODE para selecionar a forma de onda a ser gerada
SIN: Forma de onda senoidal
Quadrado: Forma de onda quadrada
Triângulo: forma de onda triangular
Dente de serra: onda de dente de serra avançada
Resawtooth: Forma de onda anti-dente de serra
ECG: Eletrocardiograma
Aumento EXP: Aumento exponencial
Decadoria EXP: diminuição exponencial
Lorenz: pulso de Lorenz
Gausso: Pulso Gausso
Sincero: Pulso Sinc
Meia onda: meia onda
Onda total: onda completa

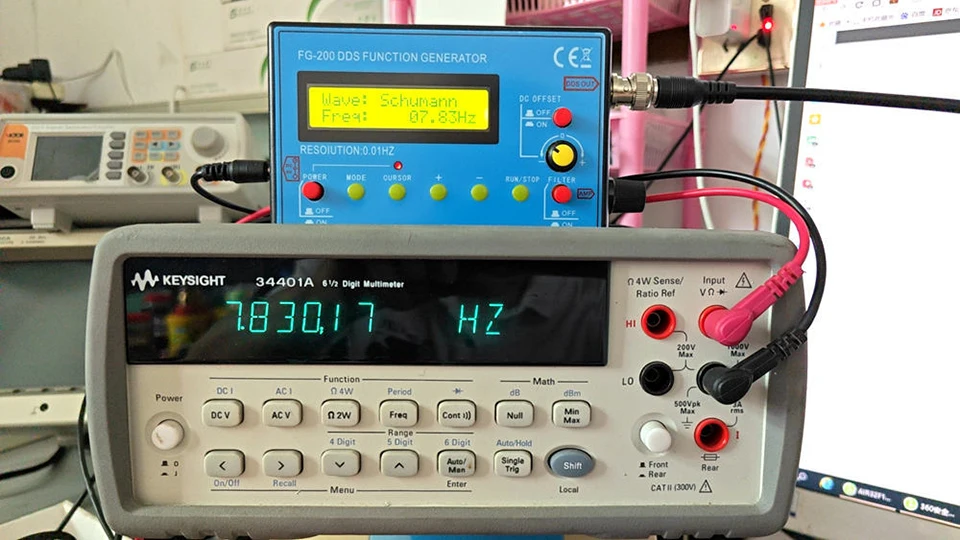

Schumann: Onda Schumann
Ruído: Onda de ruído

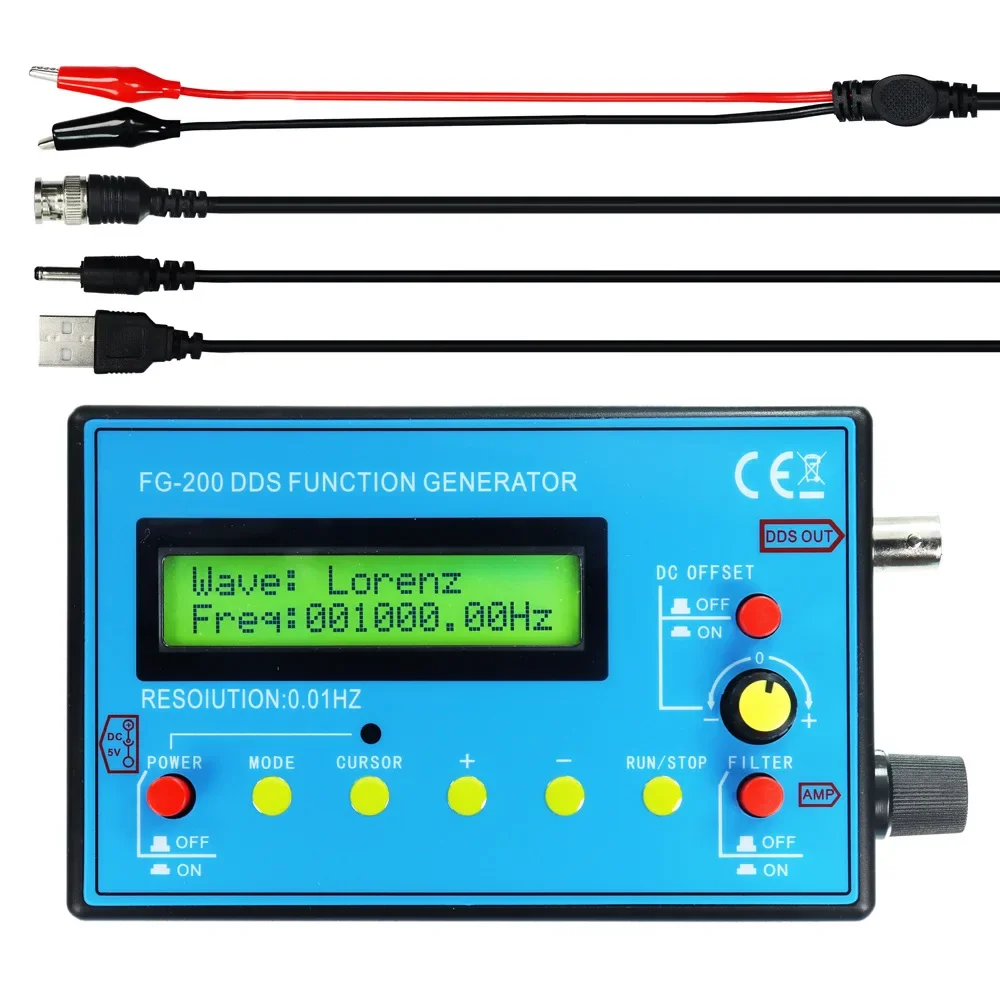

Lista de embalagem:

sem Antena:
1 *host
1 * cabo de alimentação USB
1 * cabo de clipe BNC

OU

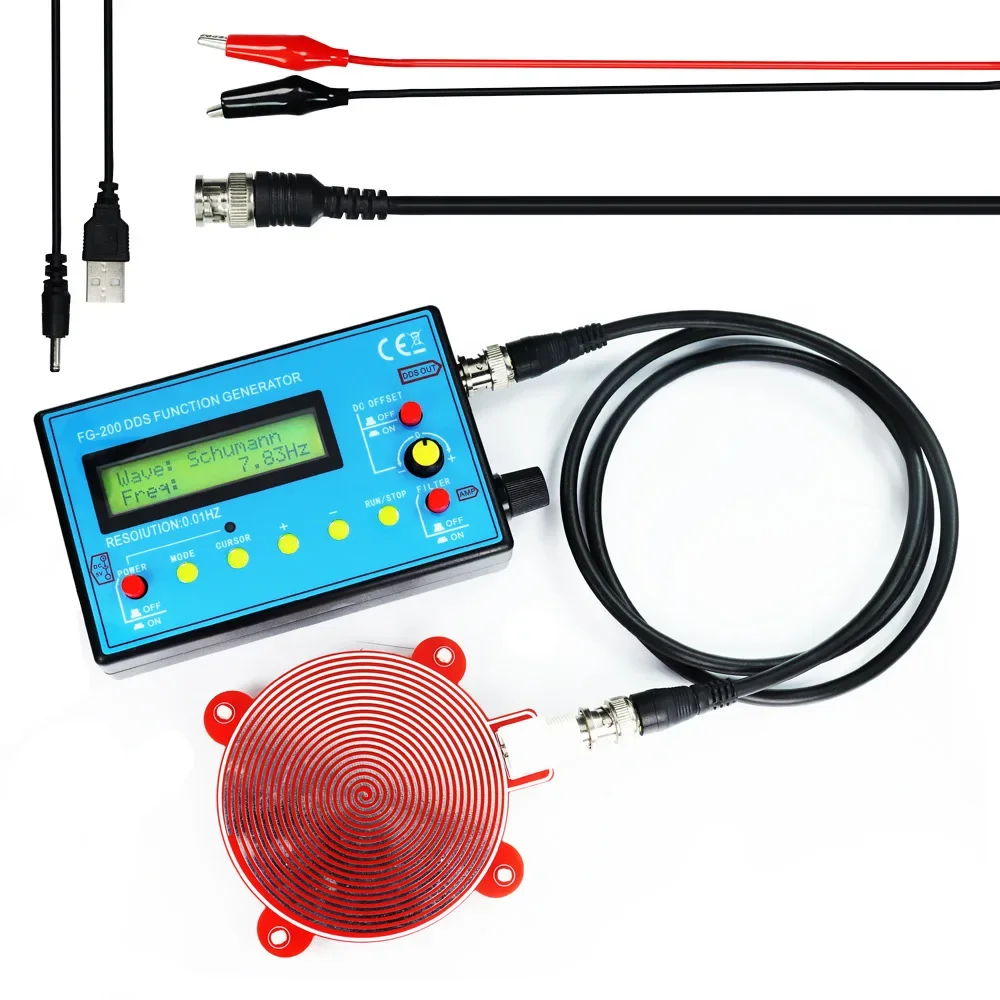

com antena:
1 * anfitrião
1 * cabo de alimentação USB
1 * cabo de clipe BNC
1 * cabo BNC de extremidade dupla

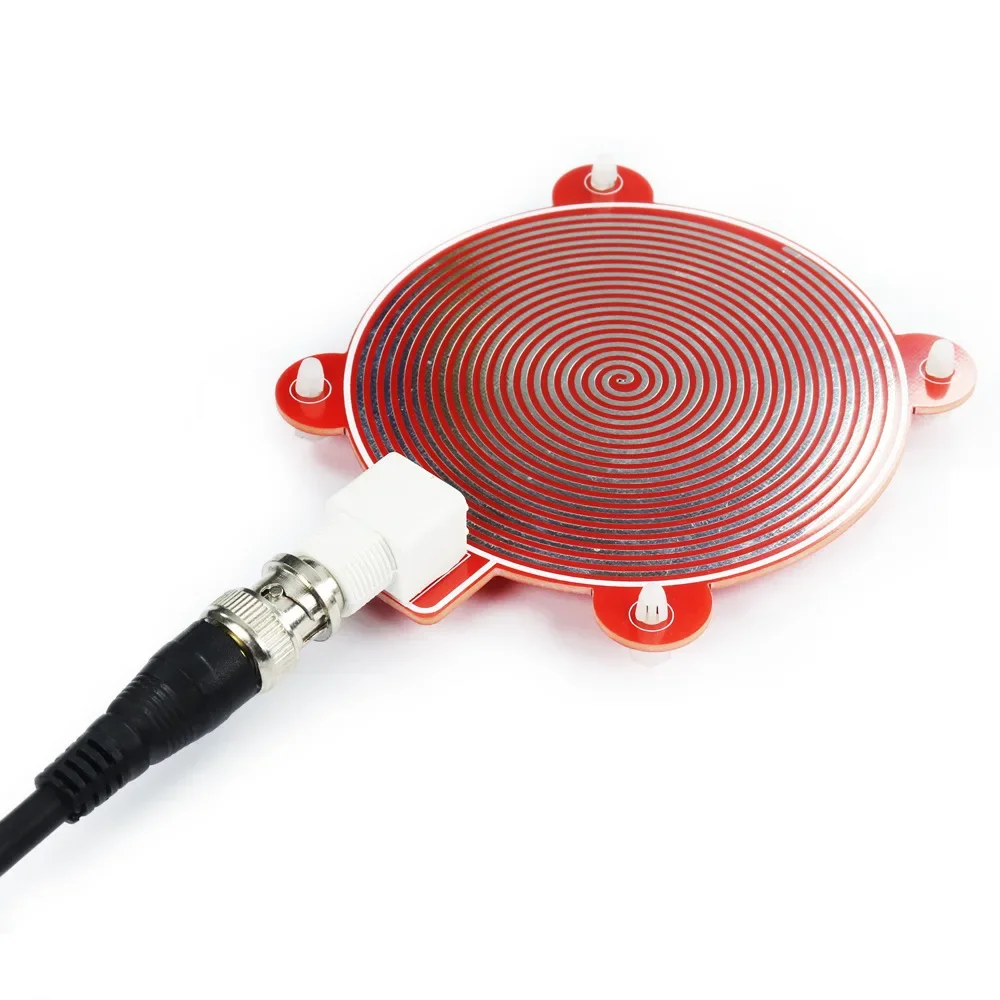

1 * antena
