Gerador de sinal de função dc 9-12v xr2206, kit diy, triângulo senoidal, onda quadrada, 1hz-1mhz, faixa de frequência, peças de frequência ajustáveis

Kit DIY Gerador de Sinais de Função DC 9-12V XR2206 Senoidal Triangular Quadrada, Faixa de Frequência Ajustável de 1Hz a 1MHz, Componentes

Funcionalidades

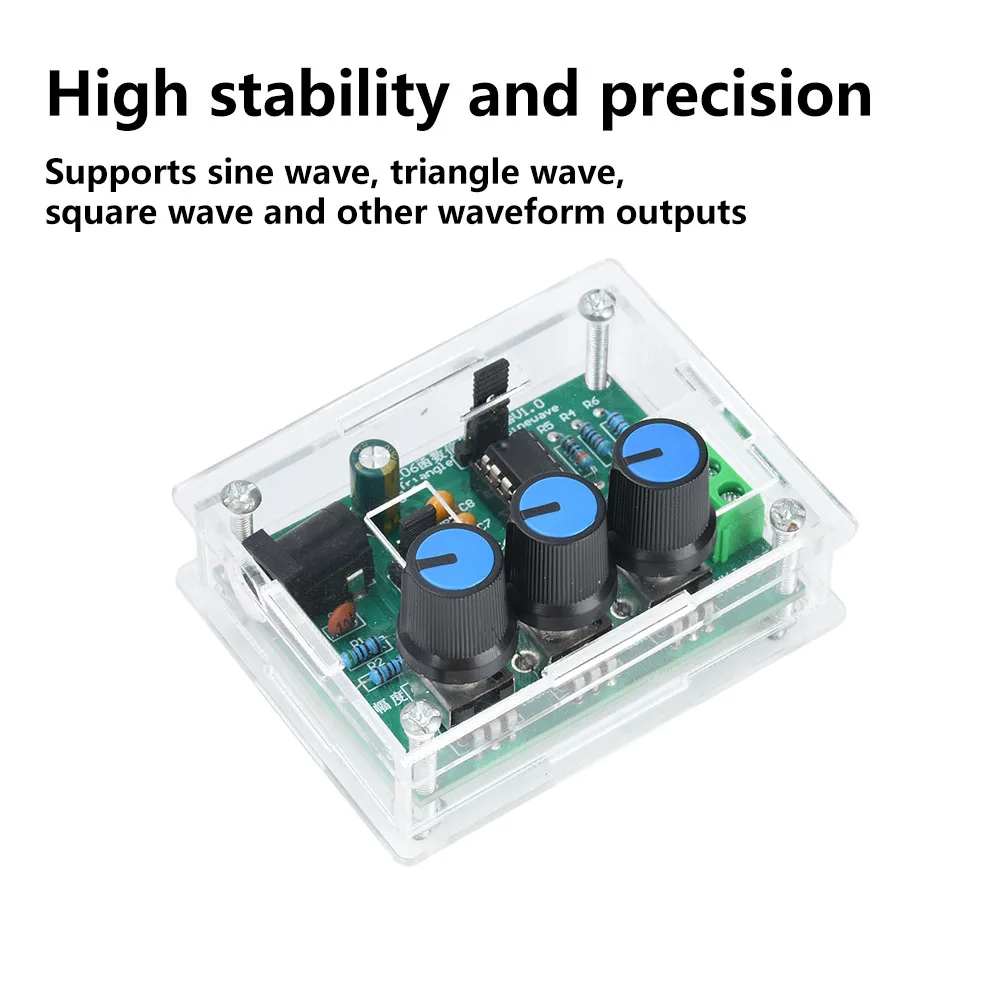

1.Alta estabilidade e precisão, com suporte a múltiplas saídas de forma de onda, como onda senoidal, onda triangular, onda quadrada, etc.

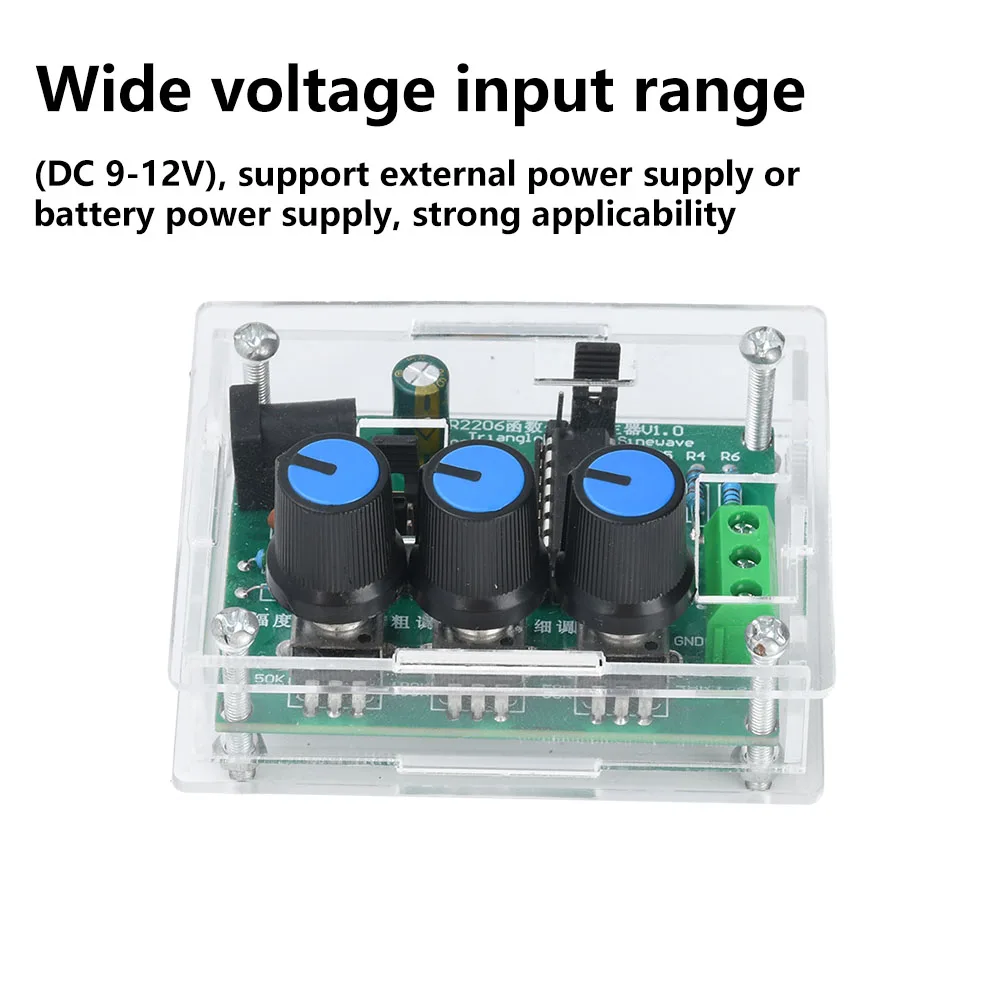

2.Ampla faixa de entrada de tensão (DC 9-12V), suportando fonte de alimentação externa ou fonte de alimentação de bateria, com forte aplicabilidade.

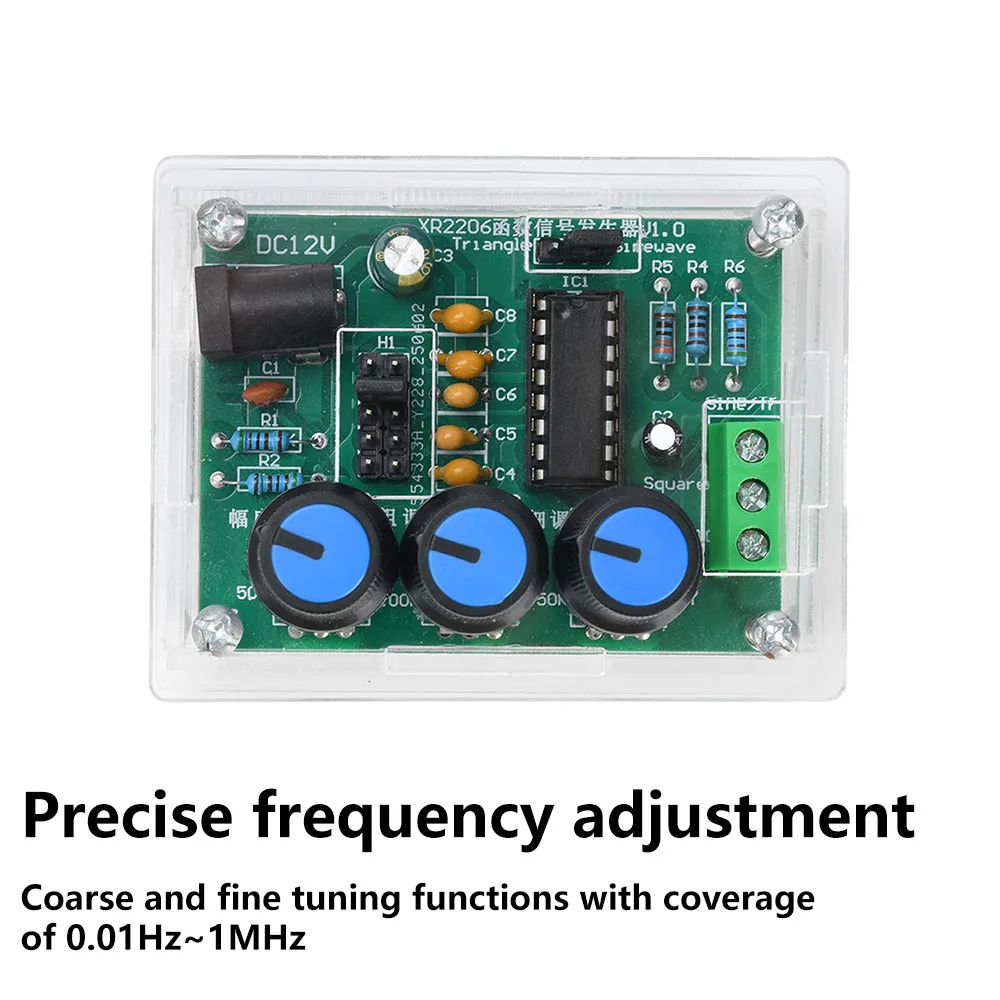

3.Ajuste de frequência preciso, com funções de ajuste grosso e fino, cobrindo uma faixa de 0,01 Hz ~ 1 MHz.

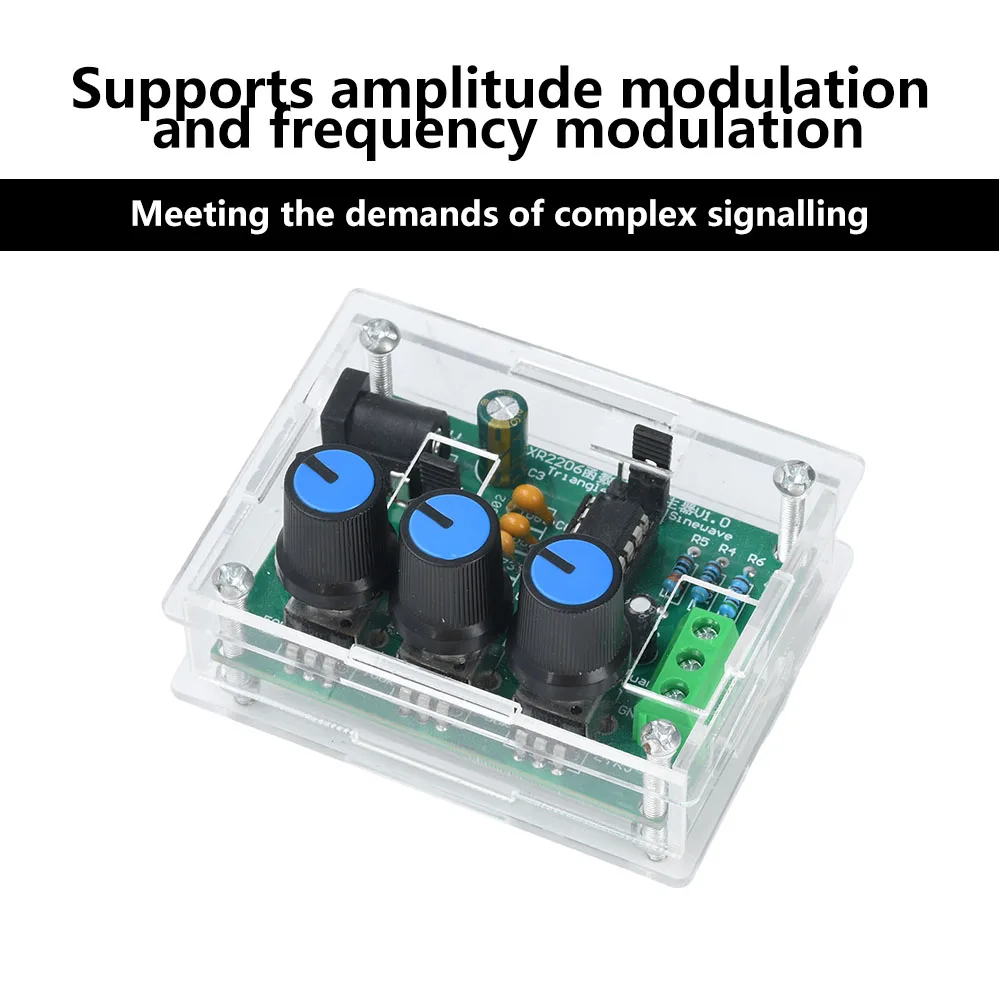

4.Suporta modulação de amplitude e modulação de frequência para atender aos requisitos de geração de sinais complexos.
5.O kit utiliza componentes de inserção direta, com um número reduzido de peças e instalação e depuração simples.

Introdução do produto:

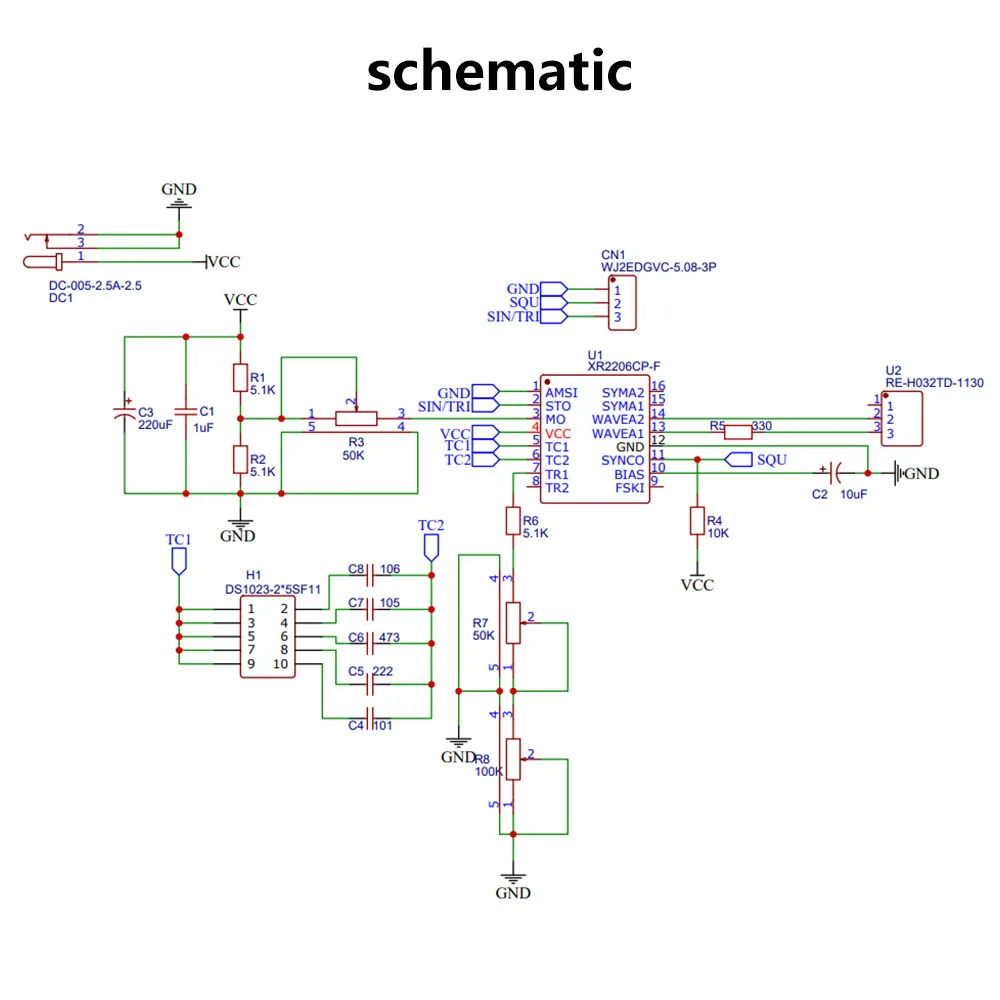

XR-2206 é um chip gerador de função integrado de chip único de alto desempenho.Este chip pode gerar ondas senoidais, ondas triangulares e ondas quadradas de alta estabilidade e alta precisão, e pode gerar ondas dente de serra e ondas de pulso ajustando o ciclo de trabalho.Ele também pode alcançar modulação de amplitude e modulação de frequência por meio de controle de tensão externo ou controle de circuito periférico correspondente.Portanto, pode ser amplamente utilizado em fontes de sinais senoidais, triangulares, de onda quadrada, fontes de sinais AM/FM, fontes de sinais de varredura, conversores de frequência de tensão, geradores de sinais de controle de chave de mudança de frequência (FSK), modems, etc.

Faixa de tensão: entrada DC 9-12V
Forma de onda: onda quadrada, onda senoidal e triângulo
Impedância: 600 ohms +10%
Frequência: 1Hz-1MHz, amplitude ajustável

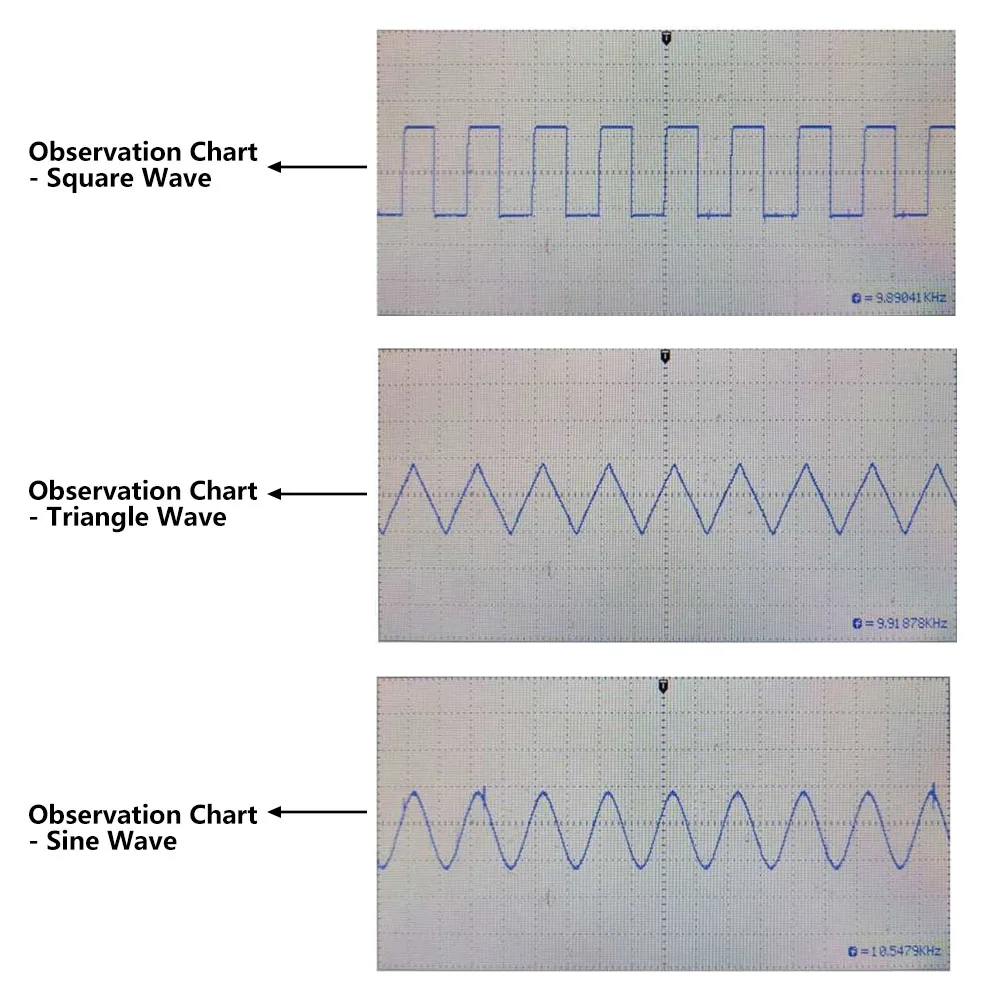

Pode gerar ondas senoidais, ondas triangulares, ondas quadradas
Resolução de precisão de cinco dígitos
O ajuste de frequência possui opções de ajuste grosso e fino
Ampla faixa de fonte de alimentação, pode usar fonte de alimentação externa de 9-12V ou bateria de 9V

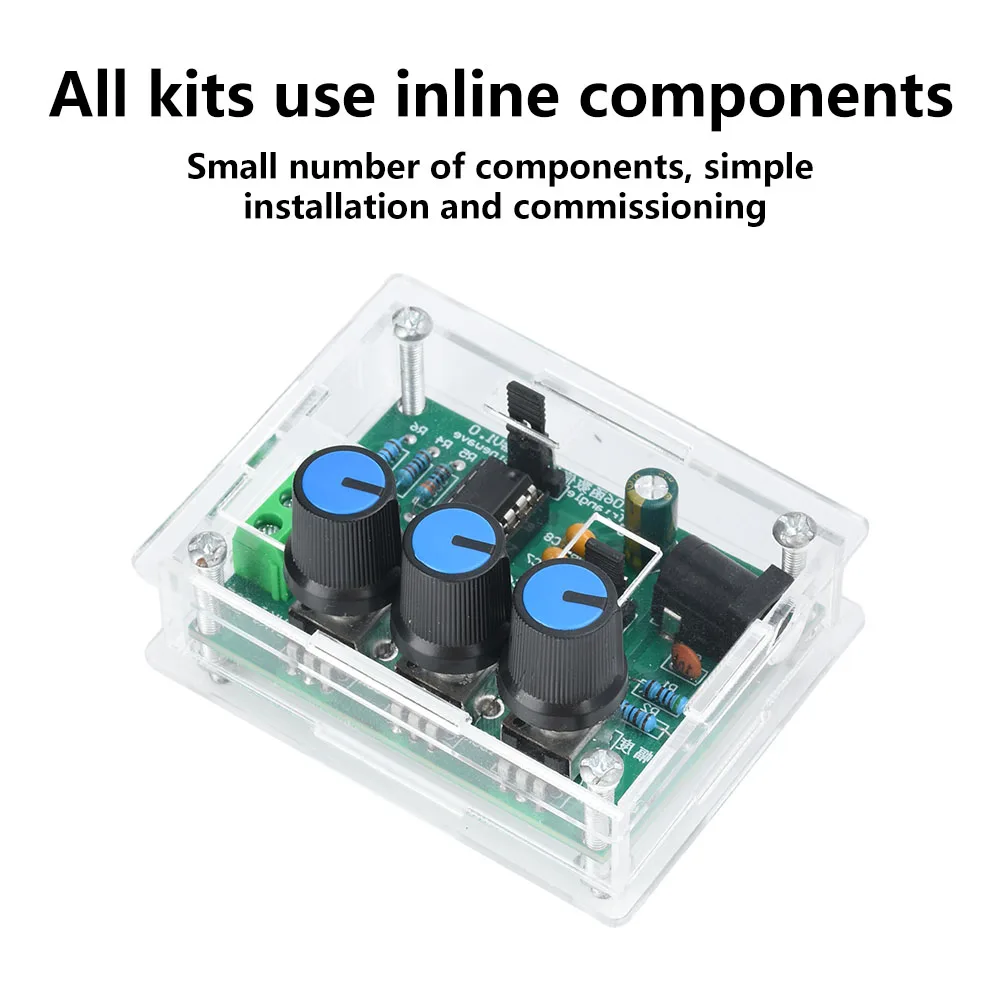

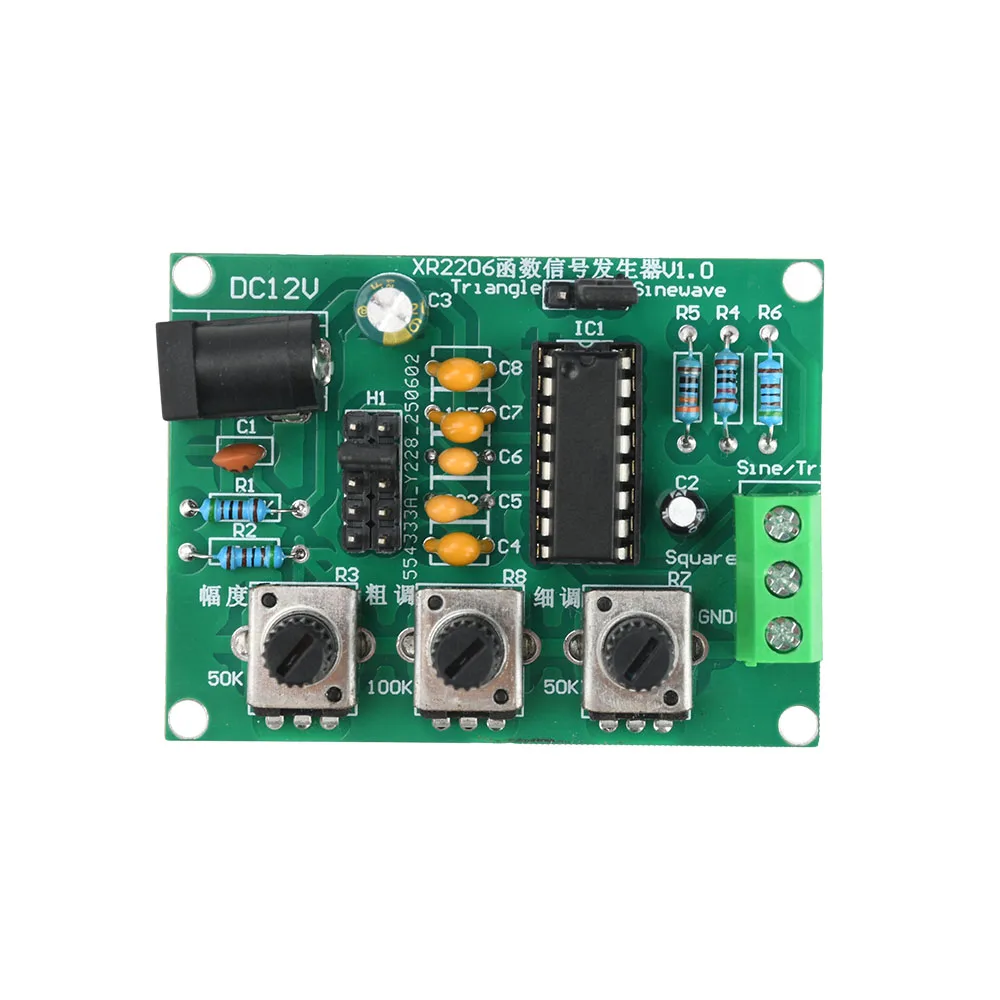

Todos os componentes são inseridos diretamente, com um número reduzido de peças e instalação e depuração fáceis.

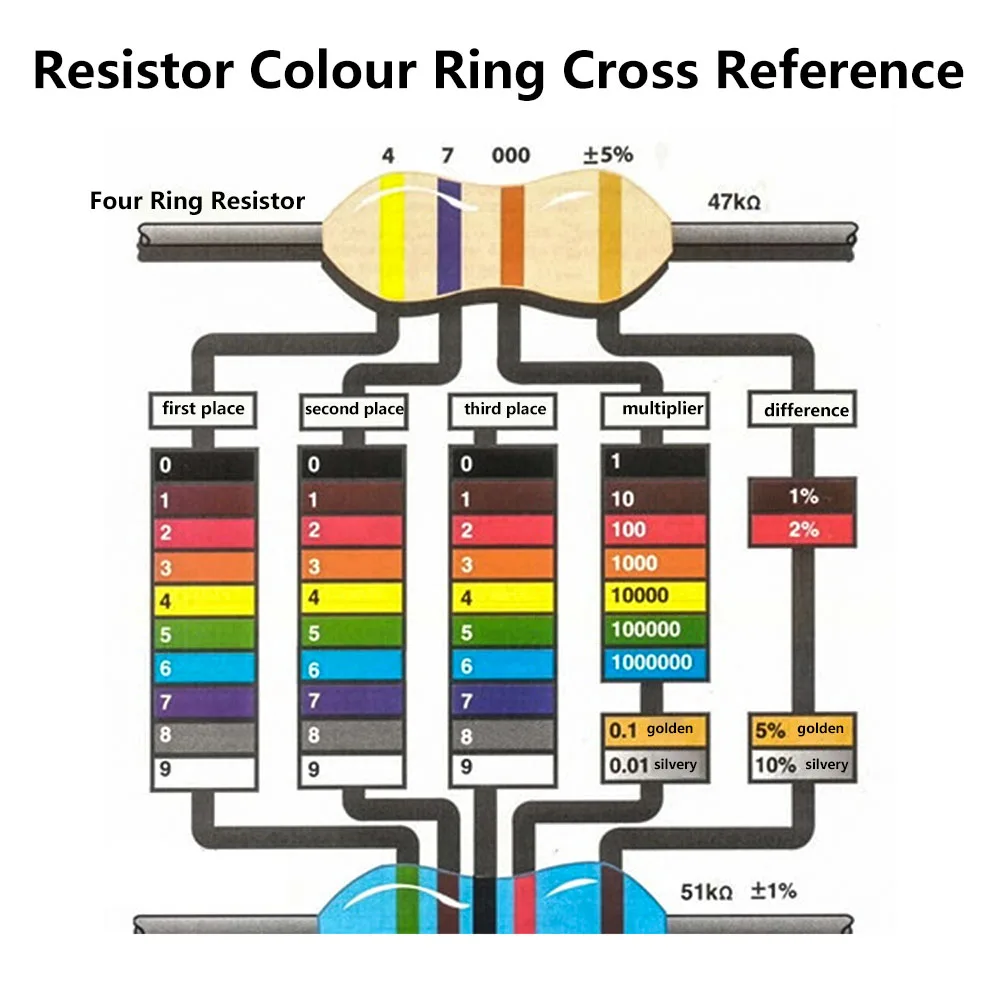

Precauções de soldagem:
Os componentes são todos soldados na parte frontal da placa, começando do baixo para o alto, ou seja, os componentes com menor altura são soldados primeiro;
Ao concluir a soldagem, é necessário cortar os pinos longos na parte traseira para evitar o contato entre os pinos e danos ao dispositivo.

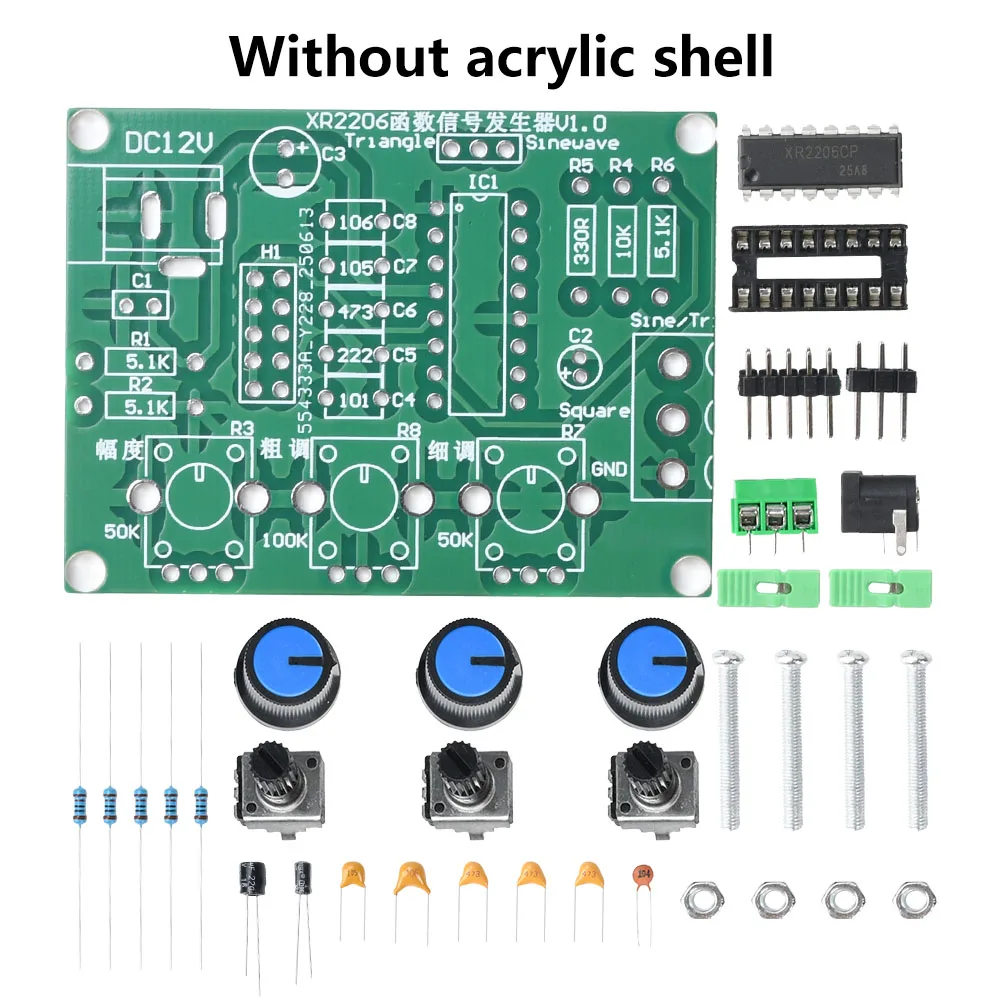

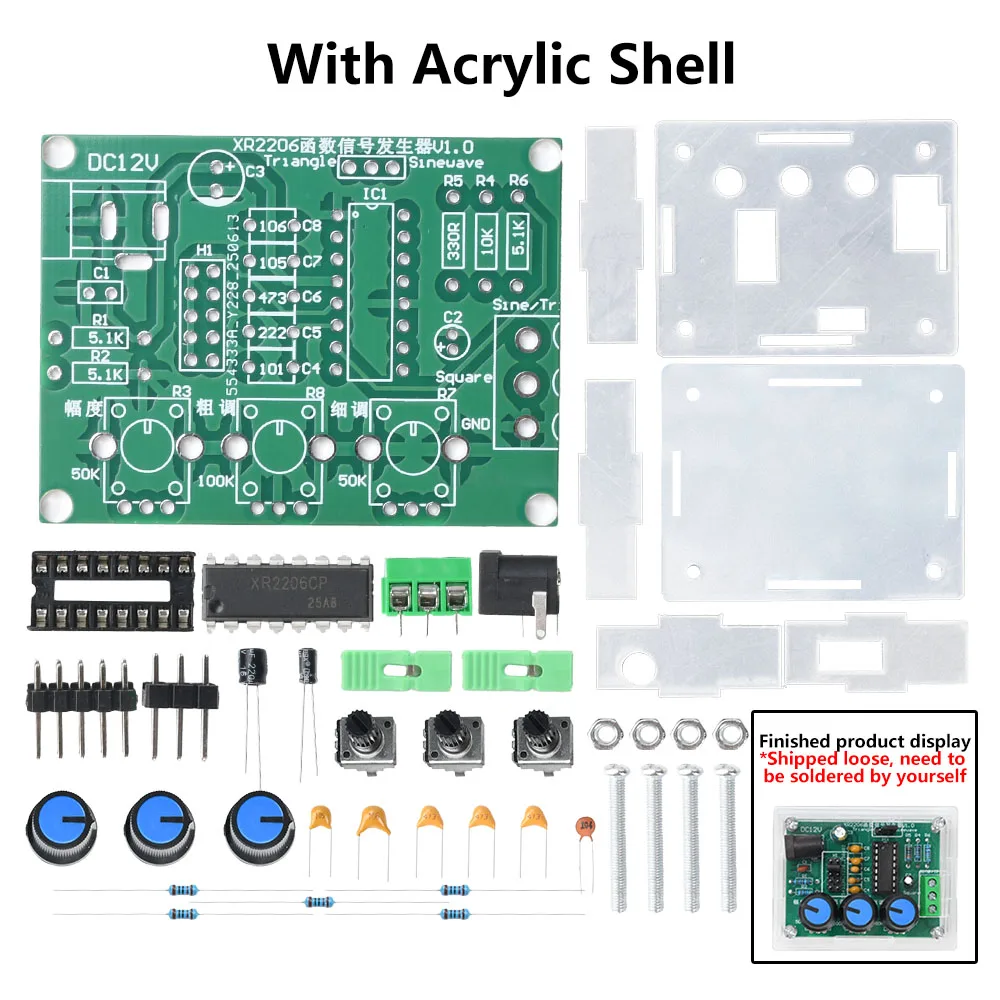

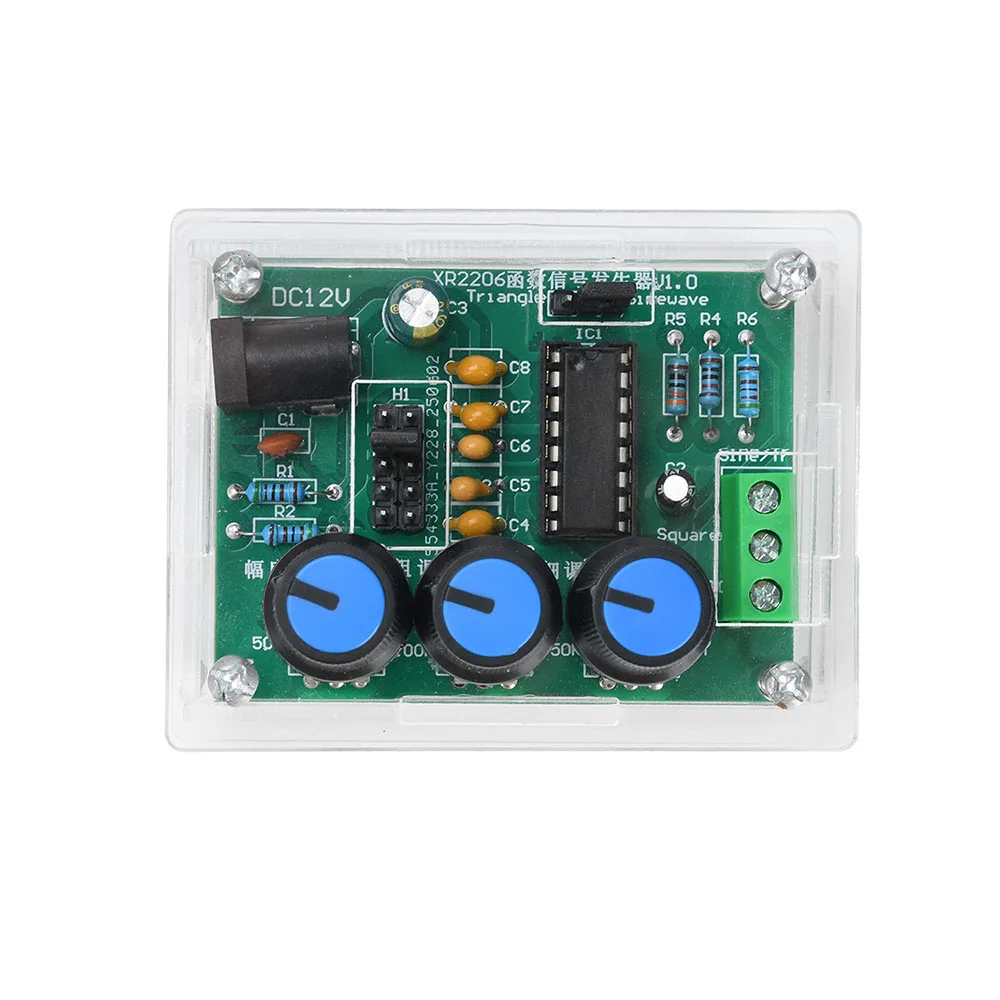

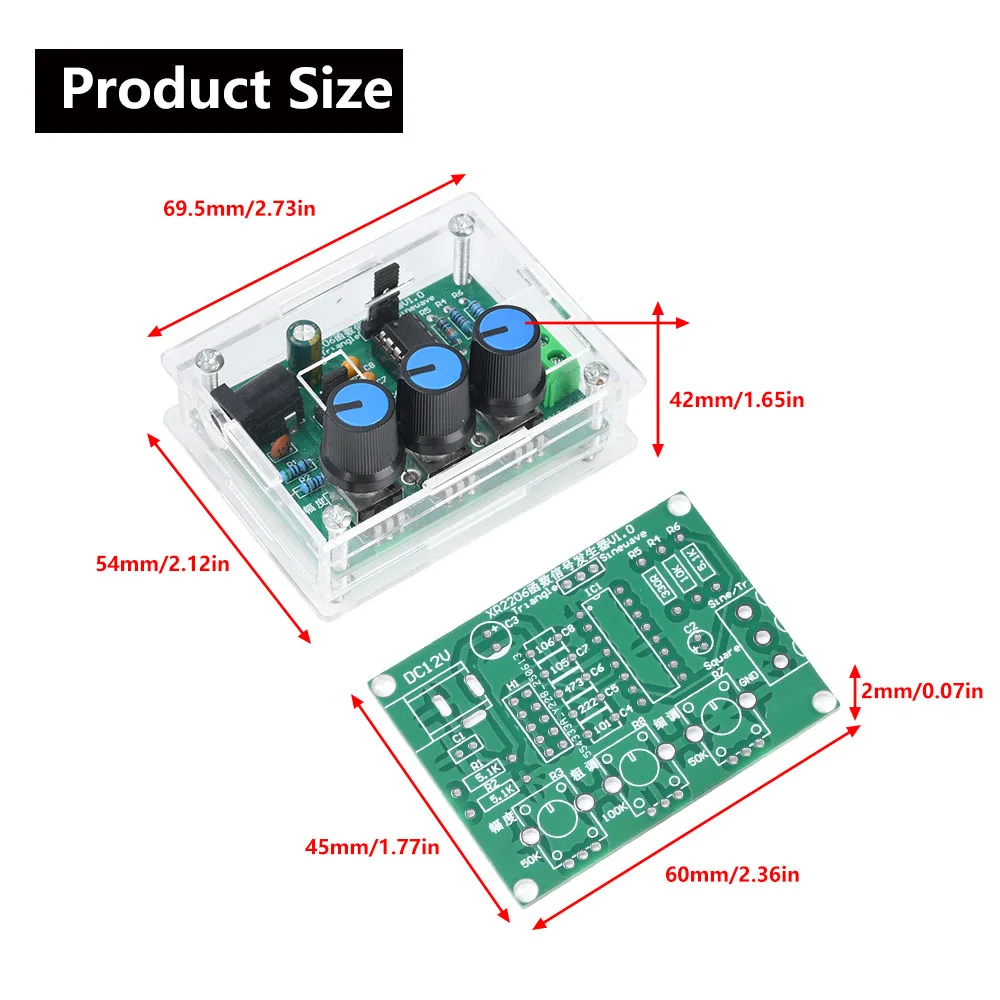

Kit DIY Gerador de Sinal 1X (Carcaça Opcional)
