Gerador de Sinal DDS FG-200/100 com Contador de Frequência 0.01Hz – 500KHz, Módulo de Fonte de Sinal com Formas de Onda Senoidal, Quadrada e Dente de Serra

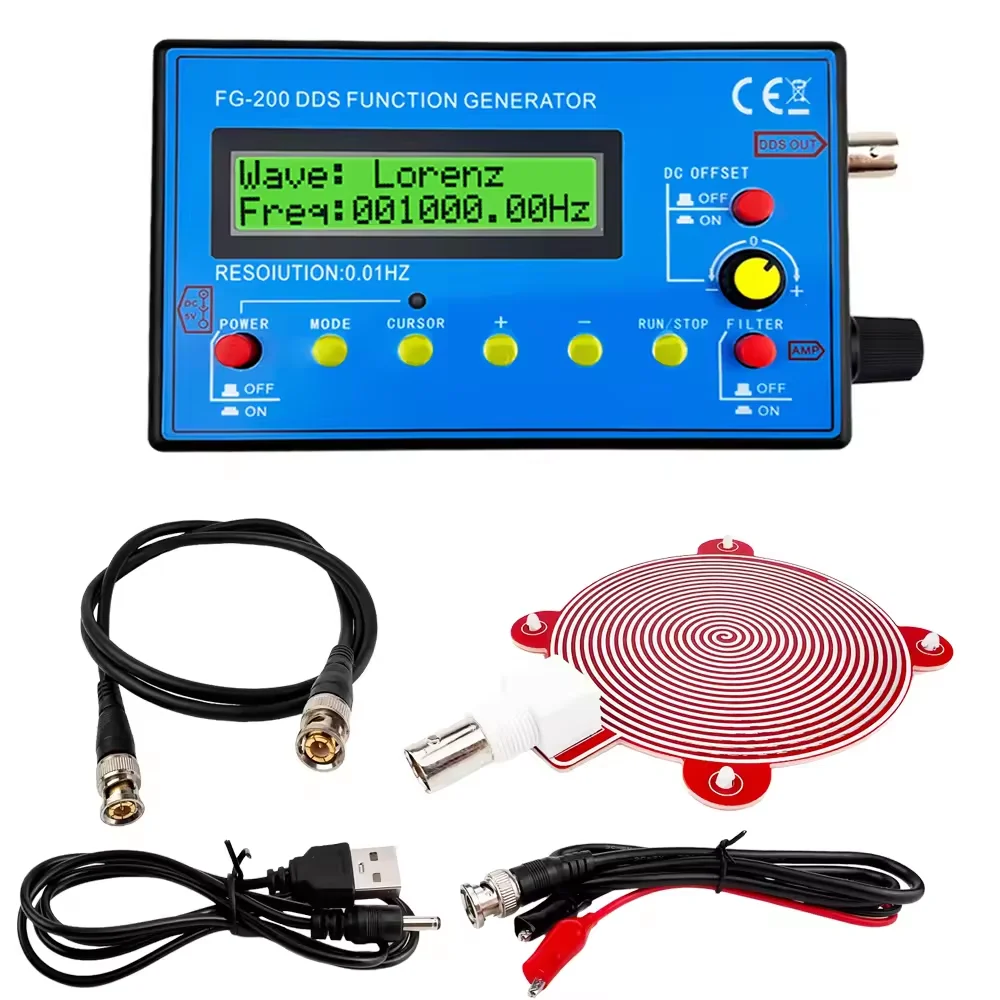

Gerador de Sinal DDS FG-200

I. Os principais parâmetros técnicos:

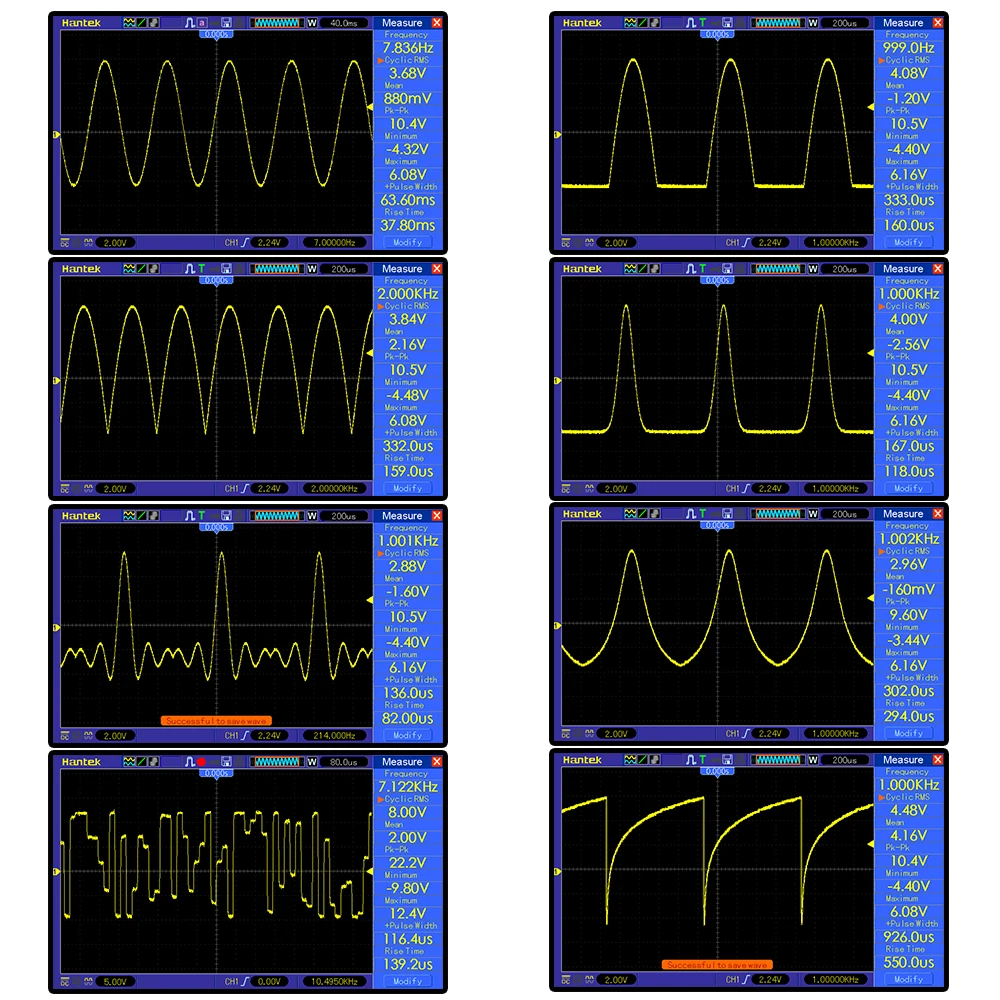

1.Formas de onda de saída: onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, ECG
onda, subida exponencial, descida exponencial, pulso de Lorentz, pulso de Gauss, pulso Sinc, meia-onda, onda fll, onda de Schumann, ruído
onda e assim por diante 15 tipos de formas de onda.
2.Fonte de alimentação: DC4-9V, DC5V é recomendado ao usar adaptador, bateria de lítio de 3,7V é recomendada ao usar
energia da bateria
3.Corrente: 180MA na tensão 5V
4.Gama de frequência: onda senoidal 0,01Hz - 500,00kHz (com o aumento adicional da frequência, a amplitude de saída irá
diminuir), outras formas de onda 0,01Hz-100,00kHz (mas não limita o limite superior da frequência ajustável, se o
Se os requisitos de distorção e jitter não forem altos, a frequência de uso pode ser ainda mais aumentada.
5.Resolução: 0,01 Hz.
6.Distorção da onda senoidal: <1% abaixo de 1kHz, <0,5% acima de 1kHz.
7.Amplitude de saída: Máximo t10V (P-P).
8. Impedância de saída: 50 ohms.
9.Desvio DC: máximo de 10V, com função de desligamento.
10.Todos os parâmetros de configuração podem ser salvos.
11. Existem filtros que podem ser ativados e desativados, podendo ser bem adaptados à saída de forma de onda senoidal e de pulso.
II. Características:

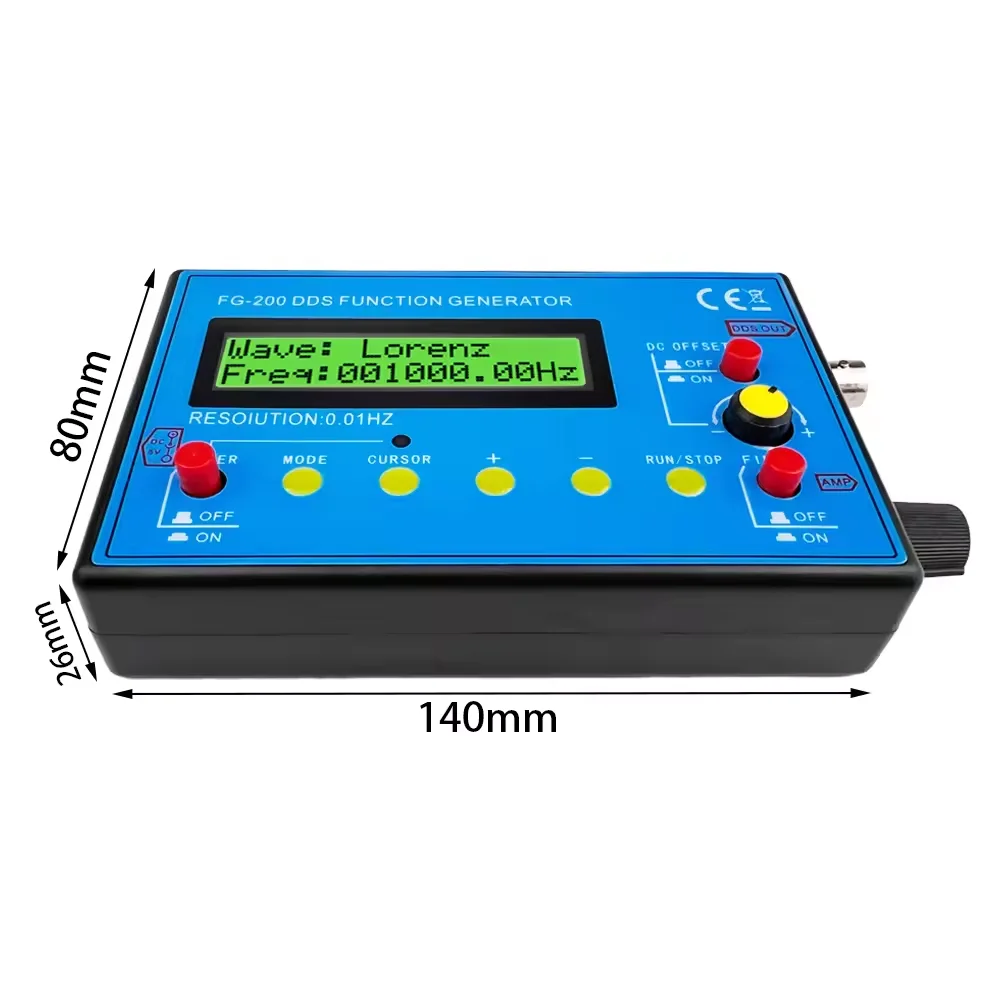

Tamanho compacto (125*80*26,5MM), funções completas, operação simples, fácil de transportar.Pode ser
alimentado por um adaptador de energia ou uma bateria de lítio de 3,7V.Juntamente com um osciloscópio, pode ser usado para circuitos eletrônicos
Teste e depuração, características de frequência e teste de resposta ao impulso e medição de amplificadores de áudio.Devido ao
Boa precisão e estabilidade de frequência do DDS, também é muito adequado para calibração do fator de tempo de varredura do osciloscópio.O
A saída de onda quadrada é adequada para ajuste de característica de pulso do atenuador e da sonda do osciloscópio.

II.Descrição da Chave
Quando o gerador está em modo de operação e o cursor não está piscando (RUN/STOP é pressionado), outras teclas são inválidas.
Quando precisar ajustar os parâmetros, pressione RUN/STOP primeiro e espere o cursor piscar. Depois, você pode usar as outras teclas para
corresponder às configurações.

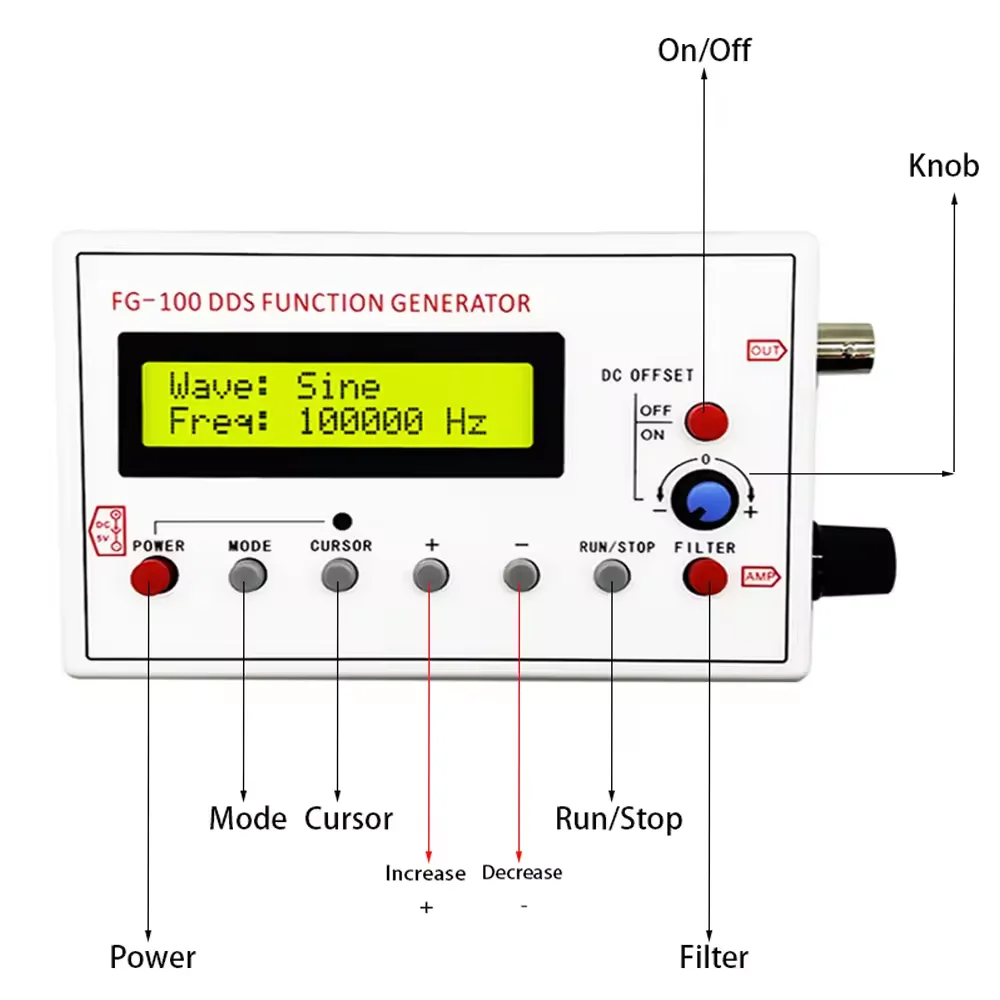

MODO: A tecla Mode é usada para alternar a forma de onda de saída.
CURSOR: Usado para mover o cursor (use a tecla +- para ajustar a frequência).
RUN/STOP: Inicie ou pare a saída da forma de onda.
Quando o cursor não estiver piscando, a forma de onda será emitida e outras teclas serão inválidas.
+: Frequência +
- : Frequência -
DCOFFSET: interruptor de polarização DC
Pressione ON para ajustar o botão amarelo para ajustar o componente DC do sinal.
Pop up para OFF, o componente DC do sinal é 0.
FILTRO: Interruptor do filtro, quando o sinal estiver próximo de 300K ou mais onda senoidal, pressione este botão, a forma de onda se tornará
limpar.Mas a amplitude do sinal também ficará menor
AMP: Botão lateral para ajustar a amplitude do sinal (a amplitude no sentido horário aumenta)
IV.Descrição do Painel

V. Use os passos.
1. Remova o cabo USB para 3.5MM correspondente e insira-o na porta de entrada de energia (a alimentação pode ser feita através de uma porta USB de computador).
interface ou carregador de celular ou power bank, recomenda-se escolher através da certificação 3C do
fonte de alimentação, uma fonte de alimentação ruim fará com que o gerador de sinal não funcione corretamente)
Acesso ao BNC para a linha de clipe, clipe vermelho conectado à ponta de prova do osciloscópio, clipe preto e clipe GND do osciloscópio conectados.
2. pressione o botão liga / desliga, pressione a tecla MODE para selecionar a forma de onda a ser emitida
SIN: Forma de onda senoidal
Lorenz: Pulso de Lorenz
Quadrado: Forma de onda quadrada
Gaussiano: Pulso gaussiano
Triângulo: Forma de onda triangular
Sinc: Pulso Sinc
Dente de serra: onda de dente de serra direta
Meia onda: Meia onda
Resawtooth: Forma de onda anti-serra
Onda completa: Onda completa
ECG: Eletrocardiograma
Schumann: Onda de Schumann
EXP-rise: Crescimento exponencial
Ruído: Onda de ruído
Decaimento EXP: diminuição exponencial

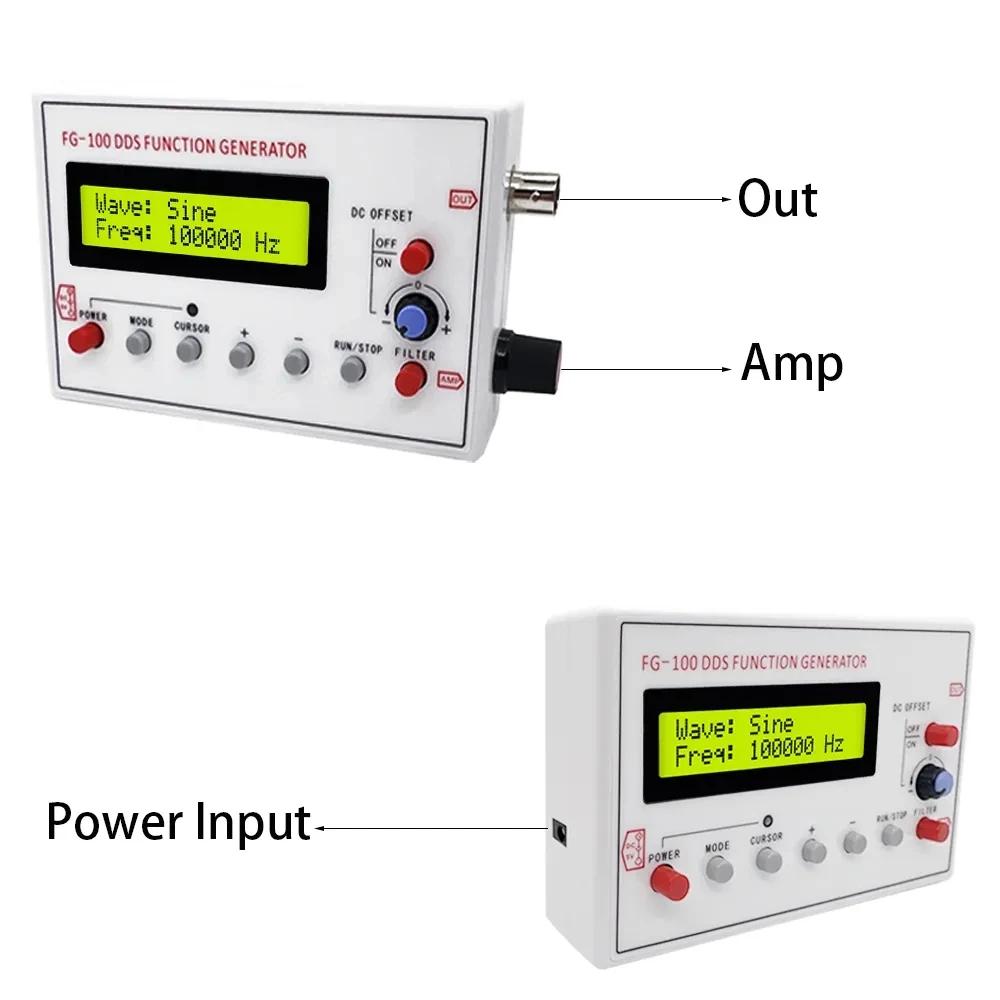

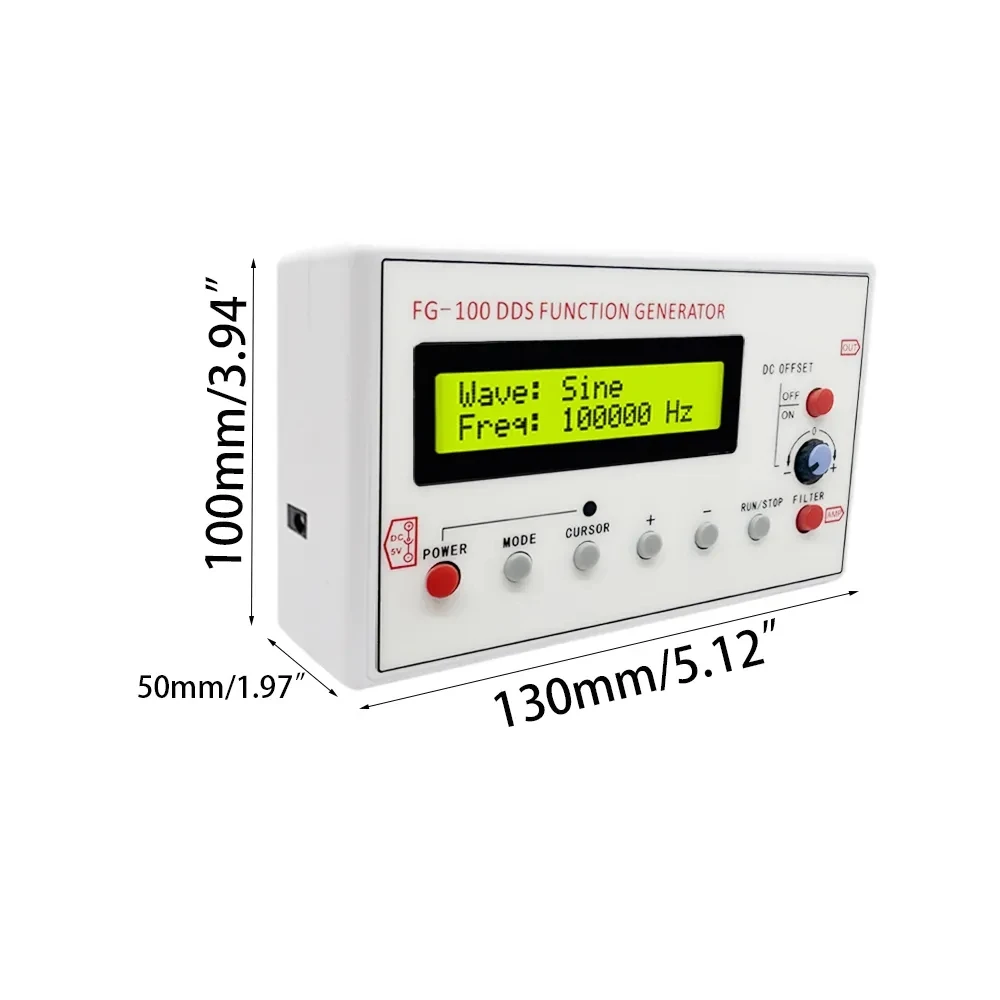

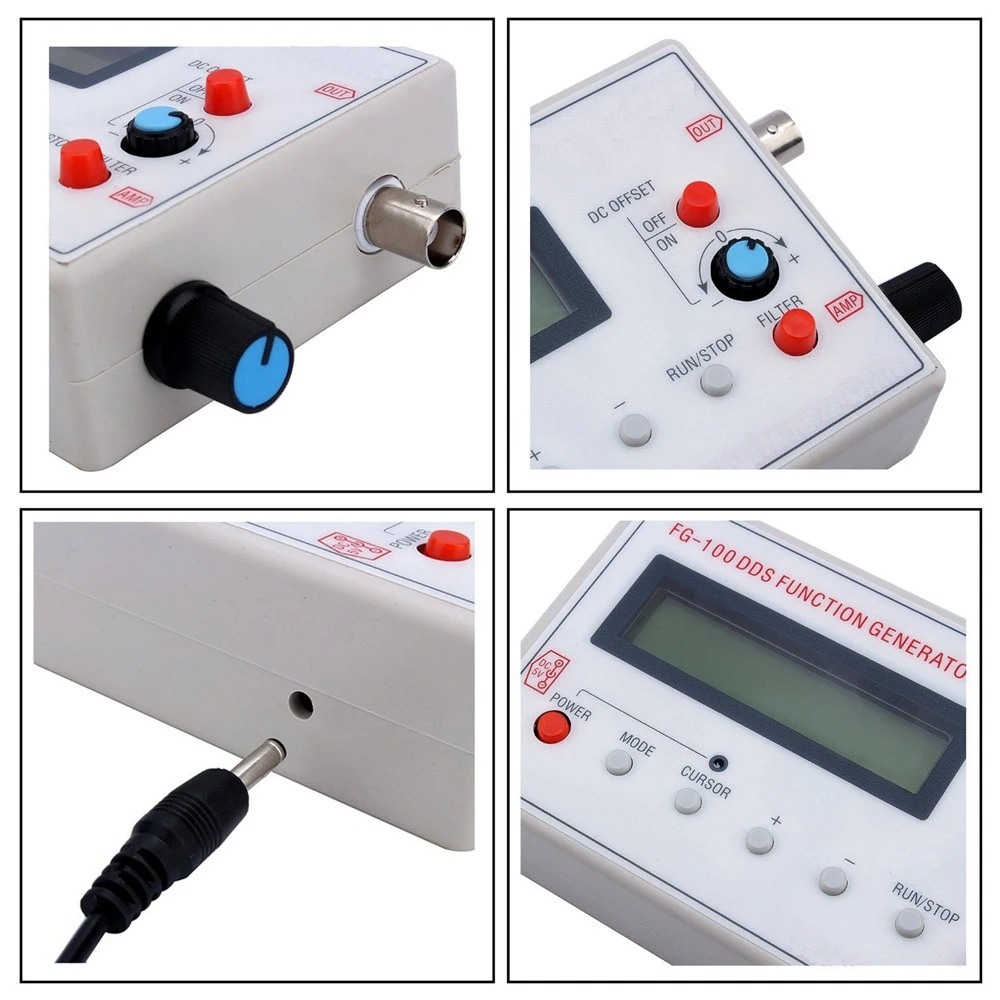

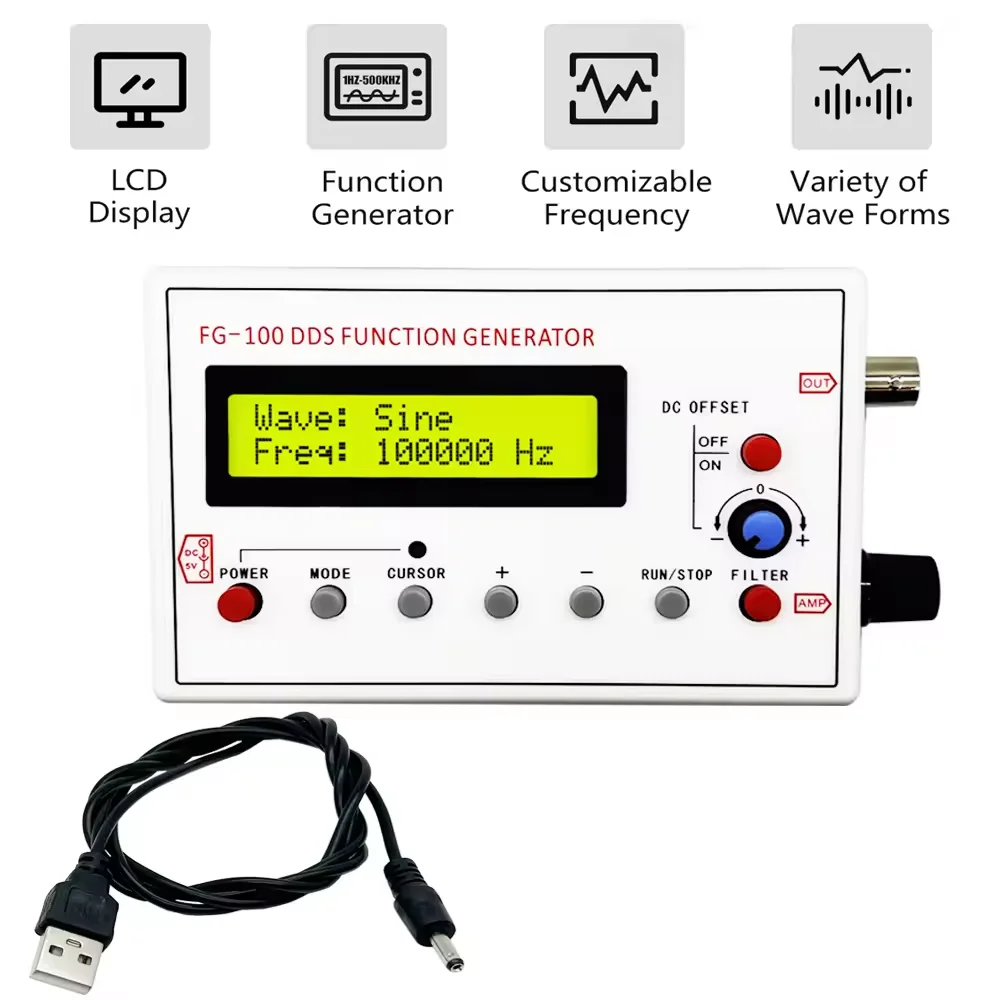

Gerador de Sinal DDS FG-100

Tamanho pequeno, múltiplas funções, operação simples, fácil de transportar.
Com um osciloscópio, que pode ser usado em experimentos e depuração de circuitos eletrônicos, a frequenc
Devido à boa precisão do DDS e à estabilidade de frequência, também é muito adequado para osciloscópios.
COR: branco
Material: metal
Com um osciloscópio, que pode ser usado em experimentos e depuração de circuitos eletrônicos, é possível analisar as características de frequência de amplificadores de áudio e a resposta a pulsos em testes e medições.
Devido à boa precisão do DDS e à estabilidade de frequência, também é muito adequado para o fator de calibração do tempo de varredura do osciloscópio.A saída de onda quadrada também é adequada para atenuador de osciloscópio e ajuste de pulso de sonda, etc.

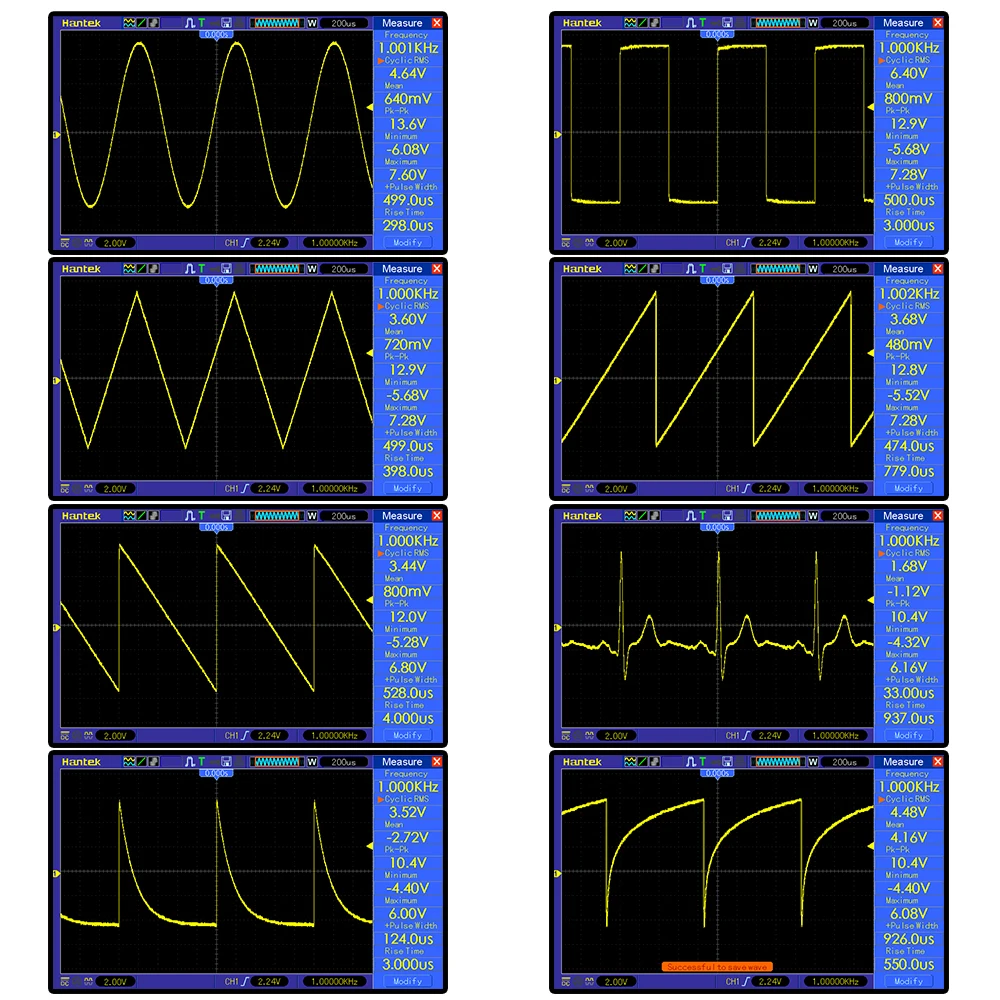

A forma de onda de saída principal: onda senoidal e onda quadrada, onda triangular, onda dente de serra.
Amplitude máxima de saída: +/- 10Vpp (sem carga)
Impedância de saída: 50Ohm +/- 10%
Viés CC: +/- 10V (sem carga)
Visor: LCD1602
Material: metal
Resolução: 1 Hz
Fonte de alimentação: CC 3.5-10V
Faixa de frequência de saída:
Onda senoidal: 1Hz-500KHz
Onda quadrada: 1 Hz - 20kHz (a faixa válida)
Onda triangular: 1 Hz - 20 KHz (a faixa válida)
Onda dente de serra: 1 Hz - 20 kHz (faixa válida)

O pacote inclui:

1 x gerador de sinal de função FG-100 DDS
1 x cabo adaptador de alimentação USB

Observação:

Fotografias com luzes diferentes e telas distintas podem fazer com que a cor do item na imagem pareça ligeiramente diferente da cor real. O erro de medição permitido é de +/- 1-3cm.
