Gerador de sinal DDS FG-200 0,01 Hz-500 kHz Módulo de fonte de sinal de frequência Onda senoidal + onda quadrada + onda de dente de serra + onda triangular

Características do produto:

1.Este dispositivo suporta 15 saídas de forma de onda, incluindo onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, meia onda, onda completa, onda Schumann e formas de onda de ruído.

2.Funcionalidade abrangente com operação simples.Quando usado com um osciloscópio, facilita testes e depuração de circuitos eletrônicos, bem como testes e medições de resposta de frequência e resposta de impulso para amplificadores de áudio.

3.Fácil de usar com função de salvamento, permitindo armazenar todos os parâmetros de configuração.

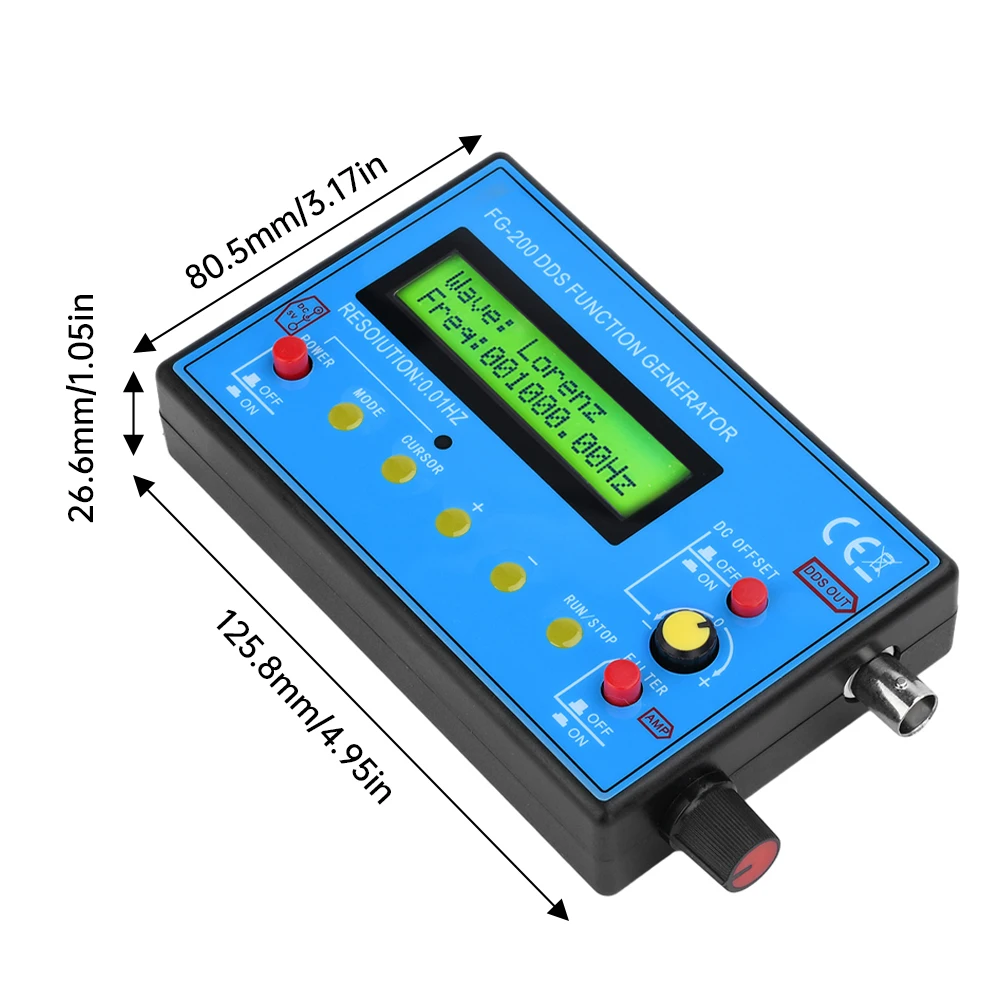

4.As dimensões compactas de 125×80×26,5 mm garantem excelente portabilidade.

5.Aplicação versátil: DDS oferece alta precisão e estabilidade de frequência, também ideal para calibração de fatores de tempo de varredura do osciloscópio.

Eu.Parâmetros Técnicos Principais:

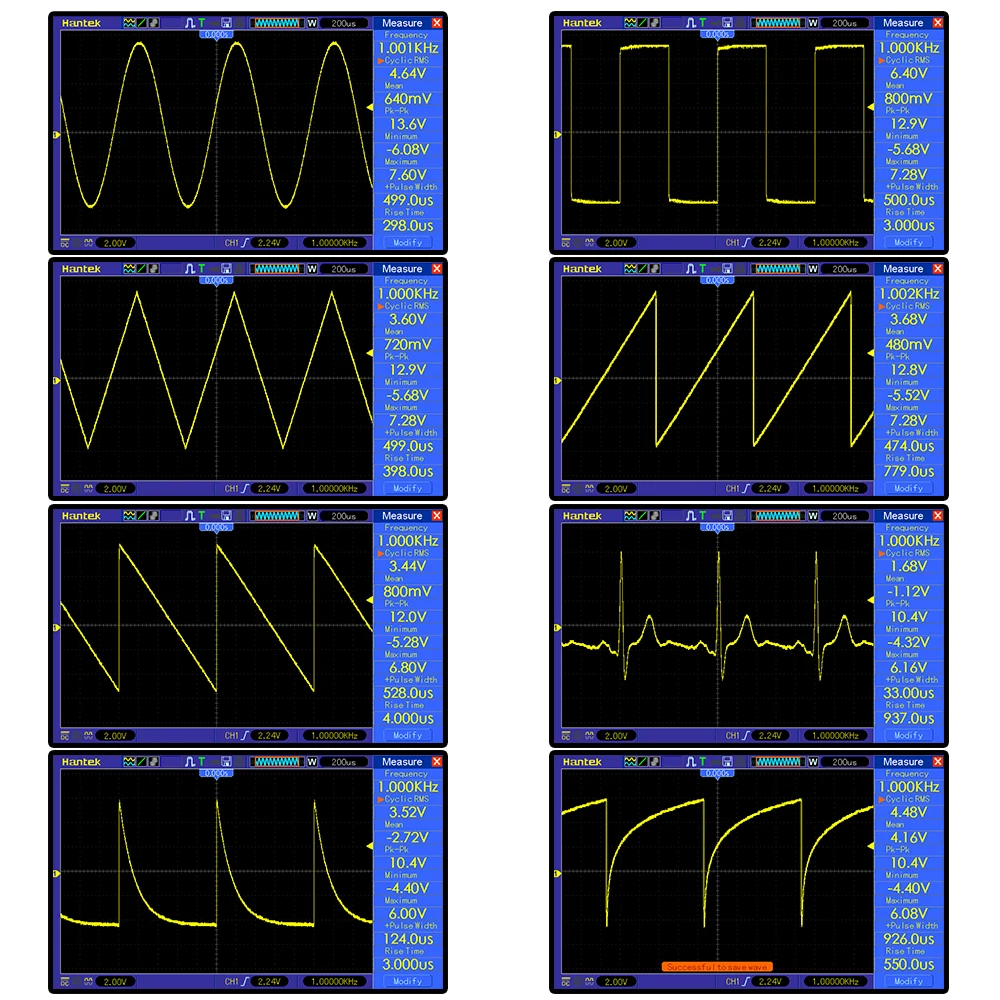

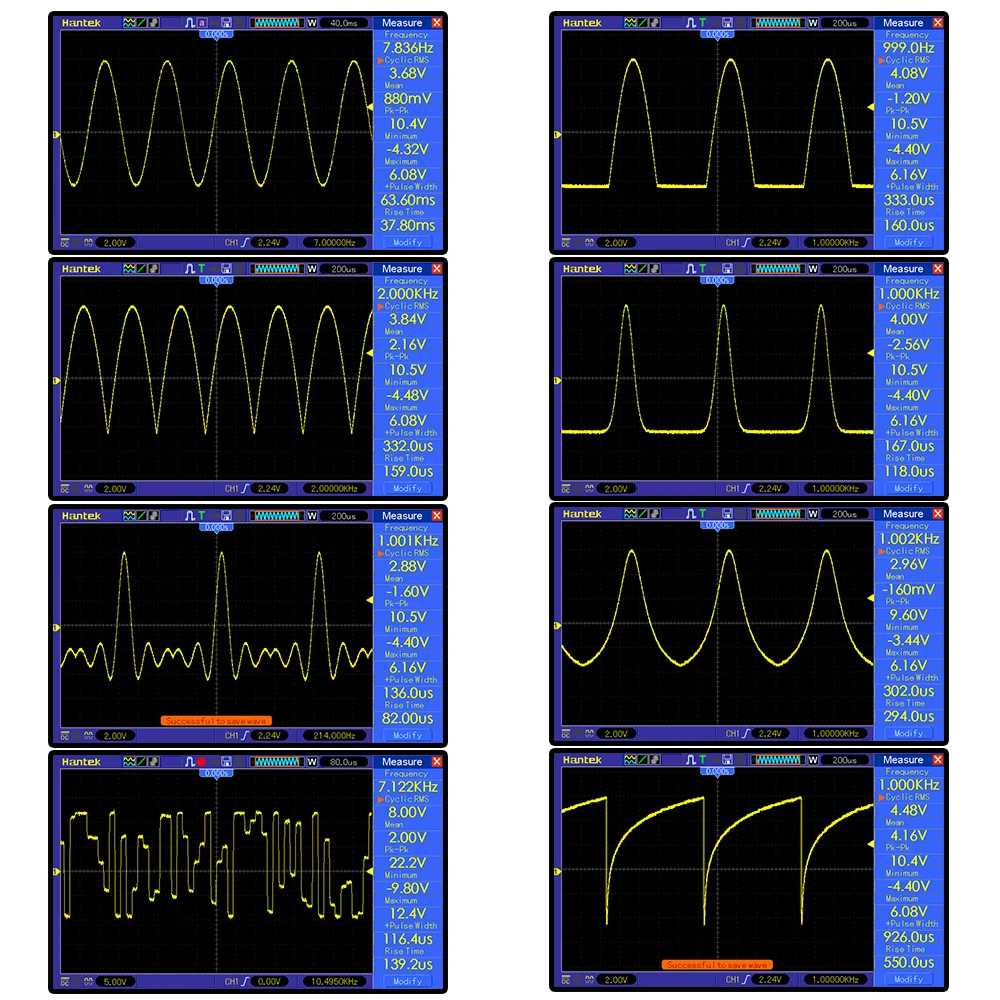

1.Formas de onda de saída: 15 formas de onda, incluindo senoidal, quadrado, triângulo, dente de serra dianteiro, dente de serra reverso, forma de onda de ECG, aumento exponencial, queda exponencial, pulso Lorentz, pulso gaussiano, pulso senoidal, meia onda, onda completa, onda Schumann e ruído forma de onda.

2.Fonte de alimentação: DC 4-9V (DC 5V recomendado ao usar um adaptador; Bateria de lítio de 3,7V recomendada para operação com bateria); Entrada de alimentação DC via conector de 3,5 mm

3.Corrente: 180mA em tensão de 5V

4.Faixa de frequência: Onda senoidal 0.01Hz–500kHz (a amplitude de saída diminui com maior aumento de frequência);outras formas de onda 0.01 Hz – 100.00kHz (limite superior de frequência ajustável irrestrito;mais uso de frequência possível se os requisitos de distorção e jitter não forem rigorosos)

5.Resolução: 0,01 Hz

6.Distorção de onda senoidal: <1% abaixo de 1kHz, <0,5% acima de 1kHz

7.Amplitude de saída: Máximo ±10V (pico a pico)

8.Impedância de saída: 50Ω

9.Deslocamento DC: Máximo 10V, com função de desligamento

10.Todos os parâmetros de configuração são armazenáveis.

11.O filtro pode ser ativado/desabilitado para otimizar a saída para formas de onda senoidais e de pulso.

II.Características do produto:

Dimensões compactas (125×80×26,5 mm), funcionalidade abrangente, operação simples e design portátil.Alimentado por um adaptador AC ou bateria de lítio de 3,7 V.Quando usado com um osciloscópio, facilita testes e depuração de circuitos eletrônicos, resposta de frequência e testes de resposta de impulso de amplificadores de áudio.Devido à sua alta precisão e estabilidade de frequência, o DDS também é ideal para calibrar fatores de tempo de varredura do osciloscópio.Esta saída de onda quadrada é adequada para ajustar as características do atenuador do osciloscópio e do pulso da sonda.

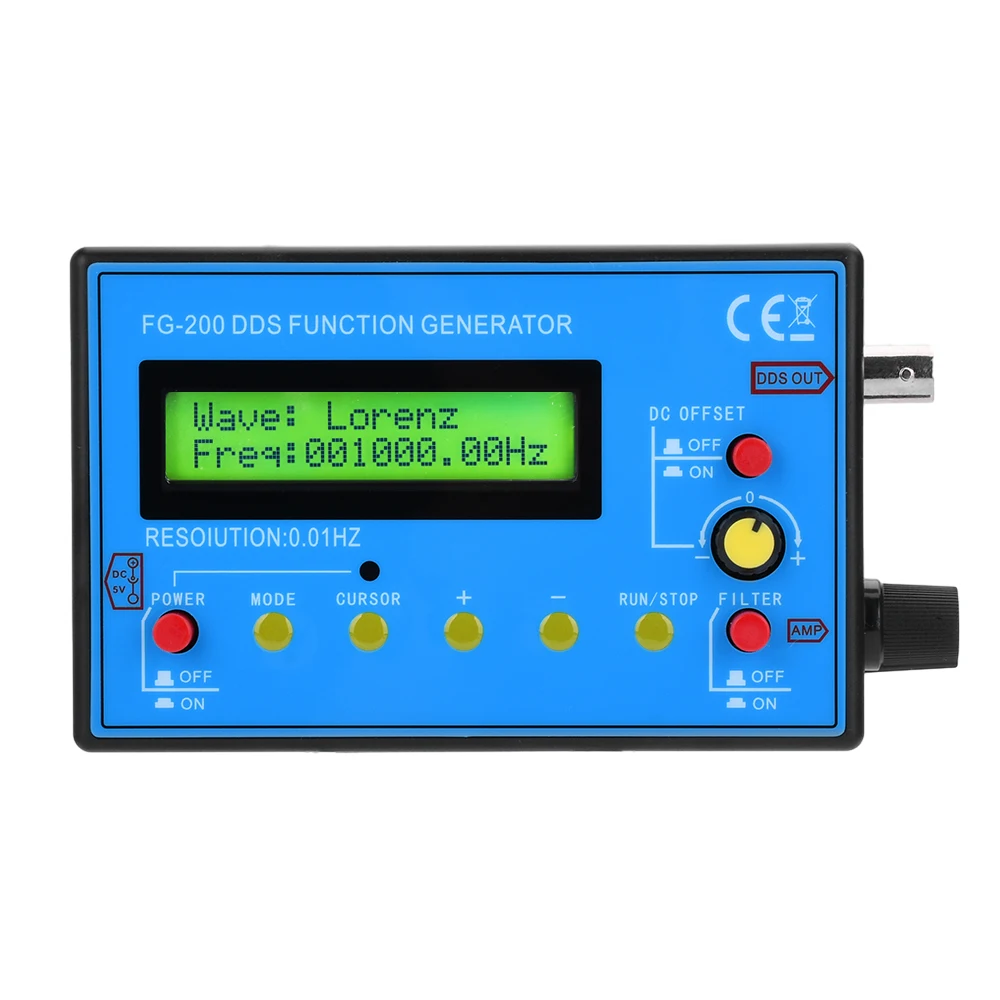

III.Descrições principais:

Quando o gerador está operacional e o cursor não está piscando (tecla RUN/STOP pressionada), todas as outras teclas estão inativas.Para ajustar os parâmetros, primeiro pressione RUN/STOP e aguarde que o cursor pisque antes de usar outras teclas para configuração.

MODO: Tecla de modo para alternar formas de onda de saída.

CURSOR: Move o cursor (use teclas +- para ajustar a frequência).

RUN/STOP: Inicia ou interrompe a saída da forma de onda.

Quando o cursor não está piscando, a saída da forma de onda está ativa e outras teclas estão inativas.

+: Frequência +

-: Frequência -

DC OFF SET: interruptor de deslocamento DC

Pressione ON: Ajuste o botão amarelo para modificar o componente DC do sinal.

Pressione OFF: O componente DC do sinal é 0.

FILTRO: Interruptor de filtro.Quando o sinal se aproximar de uma onda senoidal de 300K ou superior, pressionar este botão aclarará a forma de onda.

No entanto, a amplitude do sinal também diminuirá.

AMP: Botão lateral para ajustar a amplitude do sinal (no sentido horário aumenta a amplitude).

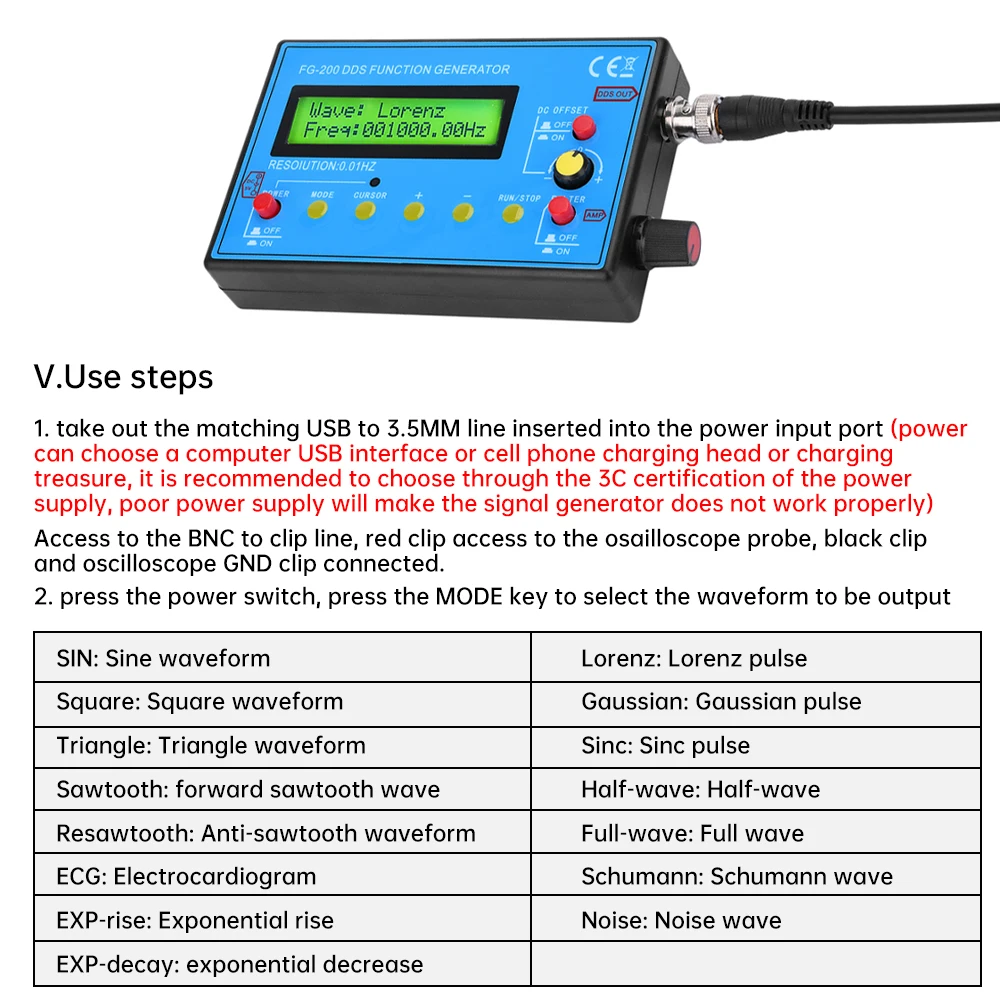

IV.Procedimento operacional:

1.Insira o cabo USB para 3,5 mm fornecido na porta de entrada de energia (as opções de fonte de alimentação incluem portas USB de computador, carregadores de celular ou bancos de energia; use apenas fontes de energia certificadas pela 3C, pois a energia inferior pode causar mau funcionamento).Conecte os cabos do clipe BNC: conecte o cabo vermelho à sonda do osciloscópio e o cabo preto ao terminal GND do osciloscópio.

2.Pressione o botão liga / desliga e pressione a tecla MODE para selecionar a forma de onda desejada:

SlN: Onda senoidal

Quadrado: Onda Quadrada

Triângulo: onda triangular

Dente de serra: Onda de dente de serra direta

Resawtooth: Onda de dente de serra reversa

ECG: Eletrocardiograma

Aumento EXP: Aumento exponencial

Lorenz: pulso de Lorenz

Gausso: Pulso Gausso

Sincero: Pulso Sinc

Meia onda: meia onda

Onda completa: onda completa

Schumann: Onda Schumann

Ruído: Onda de ruído

Decadimento EXP: Decadimento Exponencial

Listagem de produtos:

Pacote 1:

Unidade principal ×1

Cabo de alimentação USB ×1

Cabo de braçadeira BNC ×1

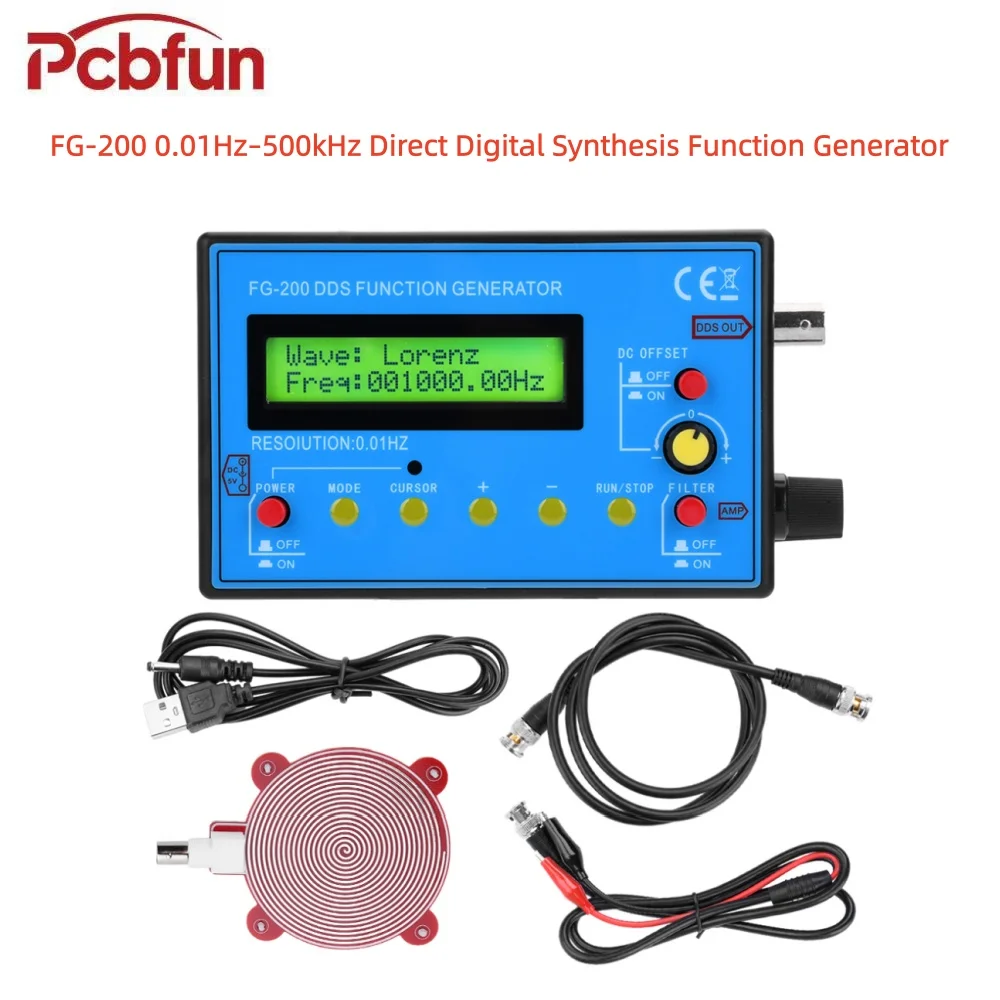

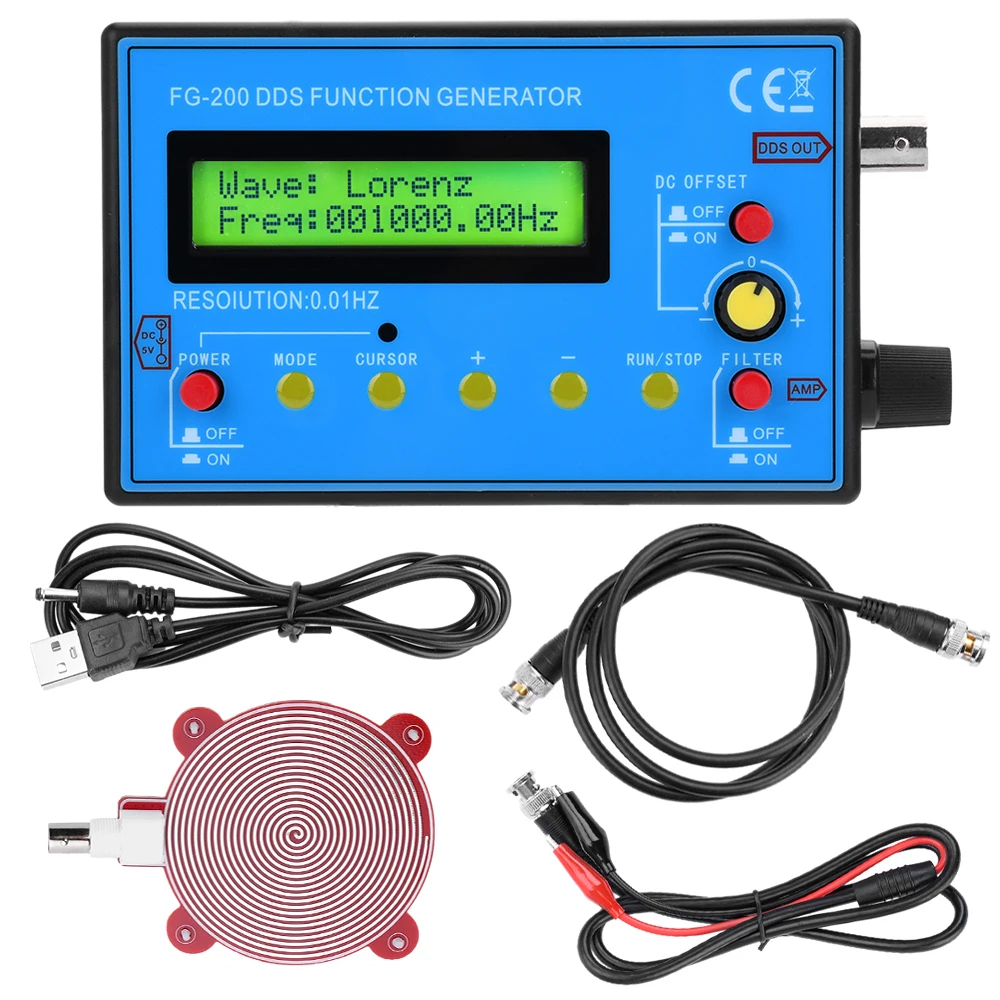

Pacote 2:

Unidade principal ×1

Cabo de alimentação USB ×1

Cabo de braçadeira BNC ×1

Cabo BNC de ponta dupla ×1

Placa do módulo de onda Schumann ×1
