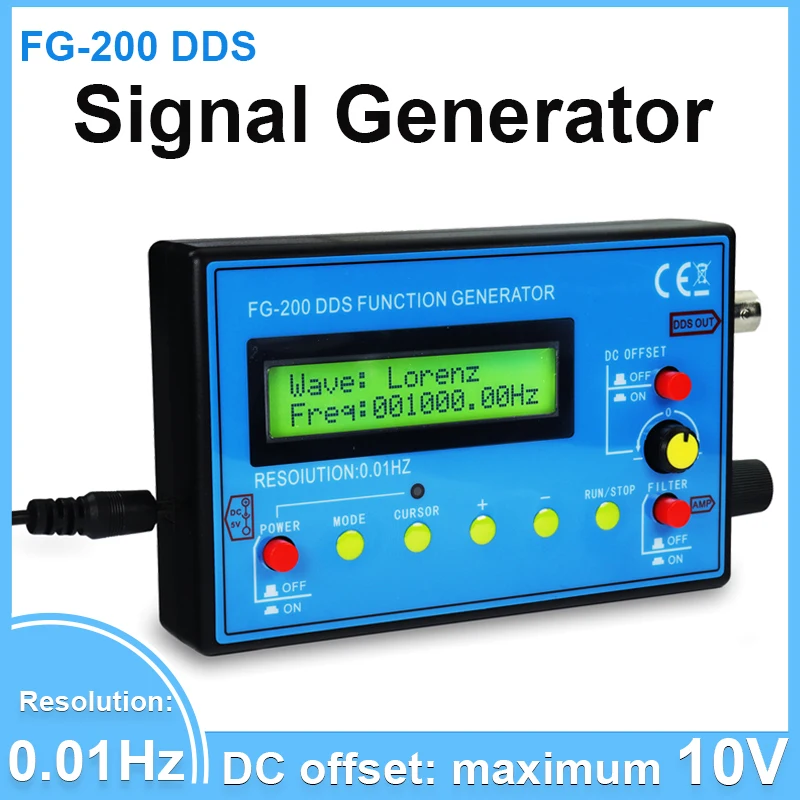

Gerador de Sinal de Função DDS FG-200 0,01Hz-500KHz Módulo Ajustável Gerador de Sinal Senoidal+Quadrado+Triangular+Dente de Serra

eu.Os principais parâmetros técnicos:

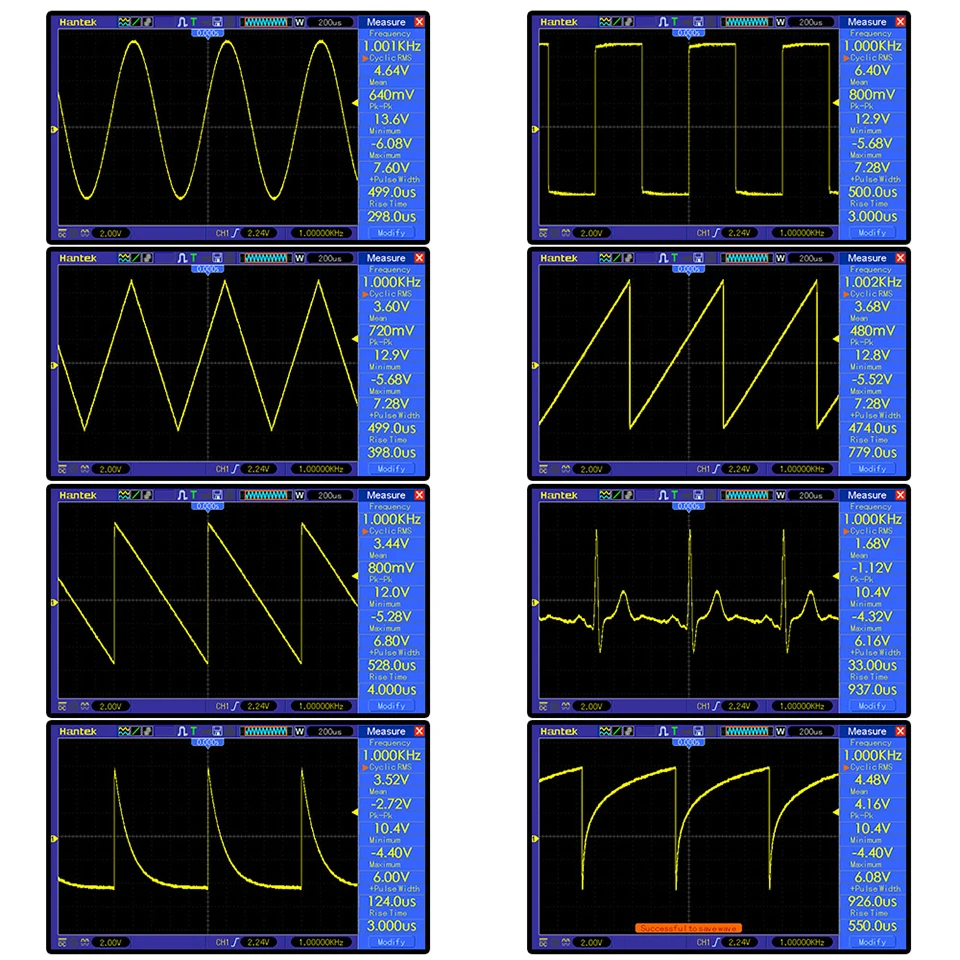

1.Formas de onda de saída: onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, onda ECG, subida exponencial, queda exponencial, pulso Lorentz, pulso Gauss, pulso Sinc, meia onda, onda completa, onda Schumann, ruído onda e assim por diante 15 tipos de formas de onda.
2.Fonte de alimentação: DC4-9V, DCSV é recomendado ao usar adaptador, bateria de lítio de 3,7V é recomendada ao usar bateria (sem bateria).
3.Corrente: 180MA na tensão 5V
4.Faixa de frequência: onda senoidal 0.01 Hz-500.00kHz (com aumento adicional na frequência, a amplitude de saída diminuirá), outras formas de onda 0.01 Hz-100.00kHz (mas não limita o limite superior da frequência ajustável, se os requisitos de distorção e jitter não forem altos, o uso da frequência pode ser ainda maior).
5.Resolução: 0,01 Hz.
6.Distorção da onda senoidal: <1% abaixo de 1kHz, <0,5% acima de 1kHz.
7.Amplitude de saída: Máximo ±10V (P-P).
8. Impedância de saída: 50 ohms.
9.Desvio DC: máximo ± 10V, com função de desligamento.
10.Todos os parâmetros de configuração podem ser salvos.
11. Existem filtros que podem ser ativados e desativados, podendo ser bem adaptados à saída de forma de onda senoidal e de pulso.

II.Funcionalidades:

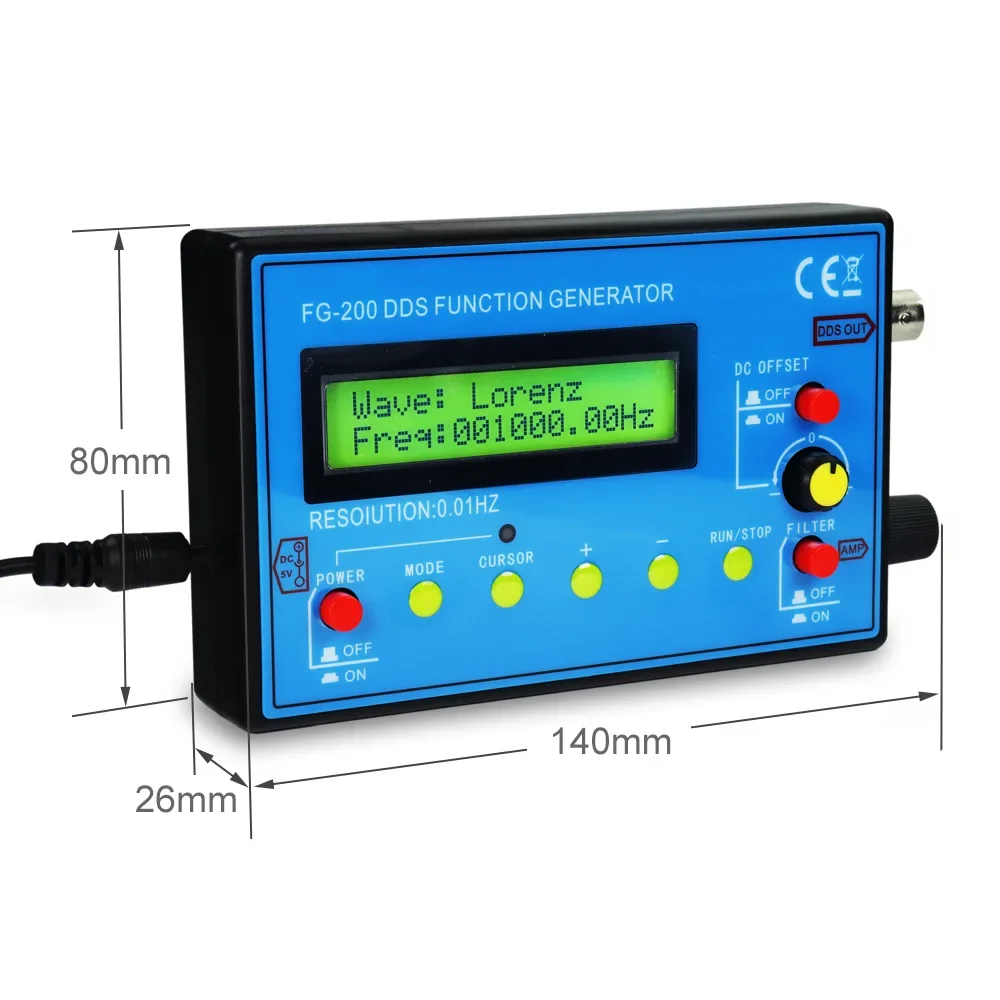

Tamanho compacto (125*80*26,5MM), peso 0,175kg, funções completas, operação simples, fácil de transportar.Ele pode ser alimentado por um adaptador de energia ou uma bateria de lítio de 3,7 V.Juntamente com um osciloscópio, pode ser usado para testes e depuração de circuitos eletrônicos, características de frequência e teste de resposta a impulsos e medição de amplificadores de áudio.Devido à boa precisão e estabilidade de frequência do DDS, ele também é muito adequado para calibração do fator de tempo de varredura do osciloscópio.A saída de onda quadrada é adequada para ajuste de característica de pulso do atenuador e sonda do osciloscópio.

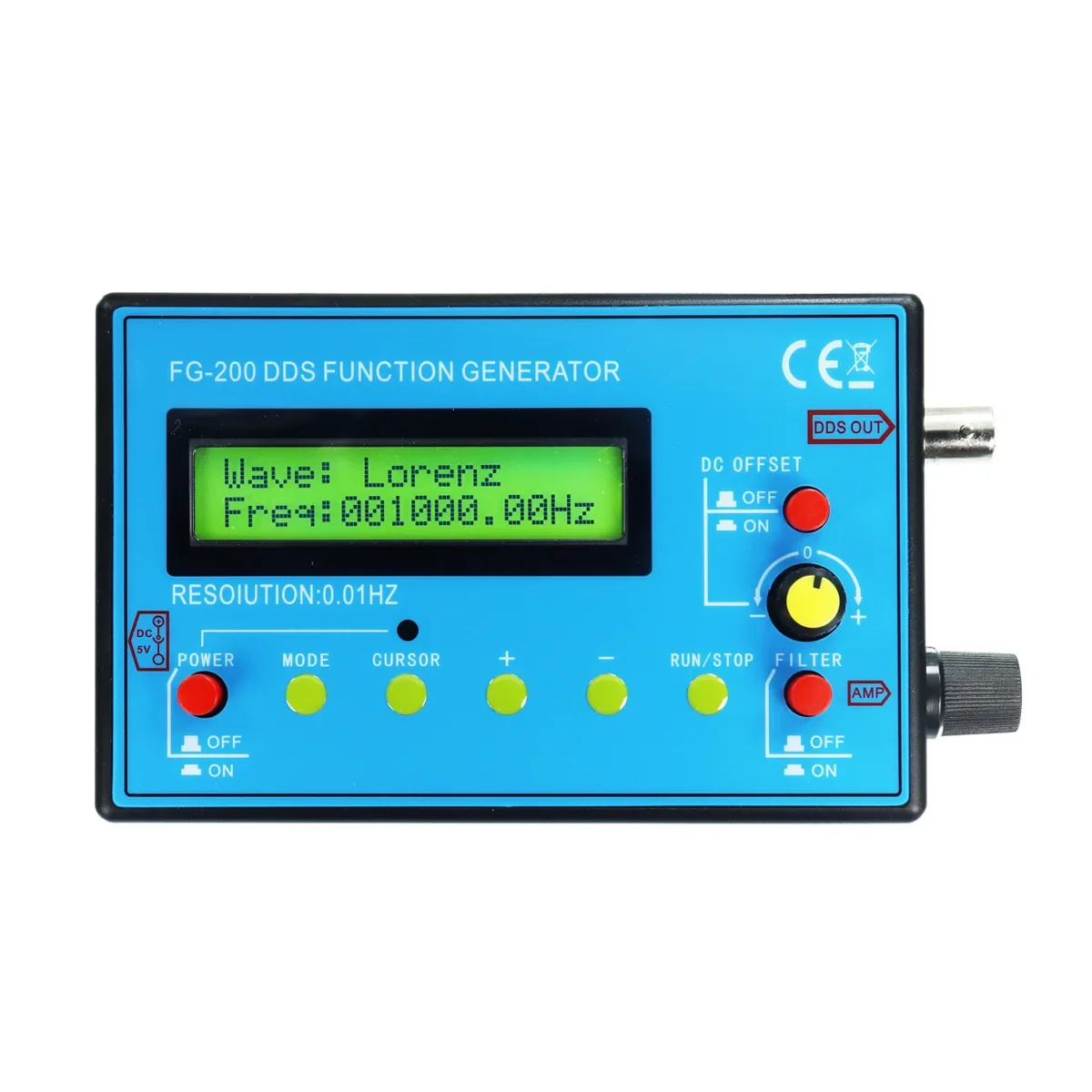

III.Descrição da Chave

Quando o gerador está em modo de operação e o cursor não está piscando (RUN/STOP pressionado), outras teclas são inválidas. Quando precisar ajustar os parâmetros, pressione RUN/STOP primeiro e aguarde o cursor piscar. Depois, você pode usar as outras teclas para ajustar as configurações.
MODO: A tecla Mode é usada para alternar a forma de onda de saída.
CURSOR: Usado para mover o cursor (use a tecla +- para ajustar a frequência).
RUN/STOP: Inicie ou interrompa a saída da forma de onda.
Quando o cursor não estiver piscando, a forma de onda será emitida e outras teclas serão inválidas.
+: Frequência +
-: Frequência-

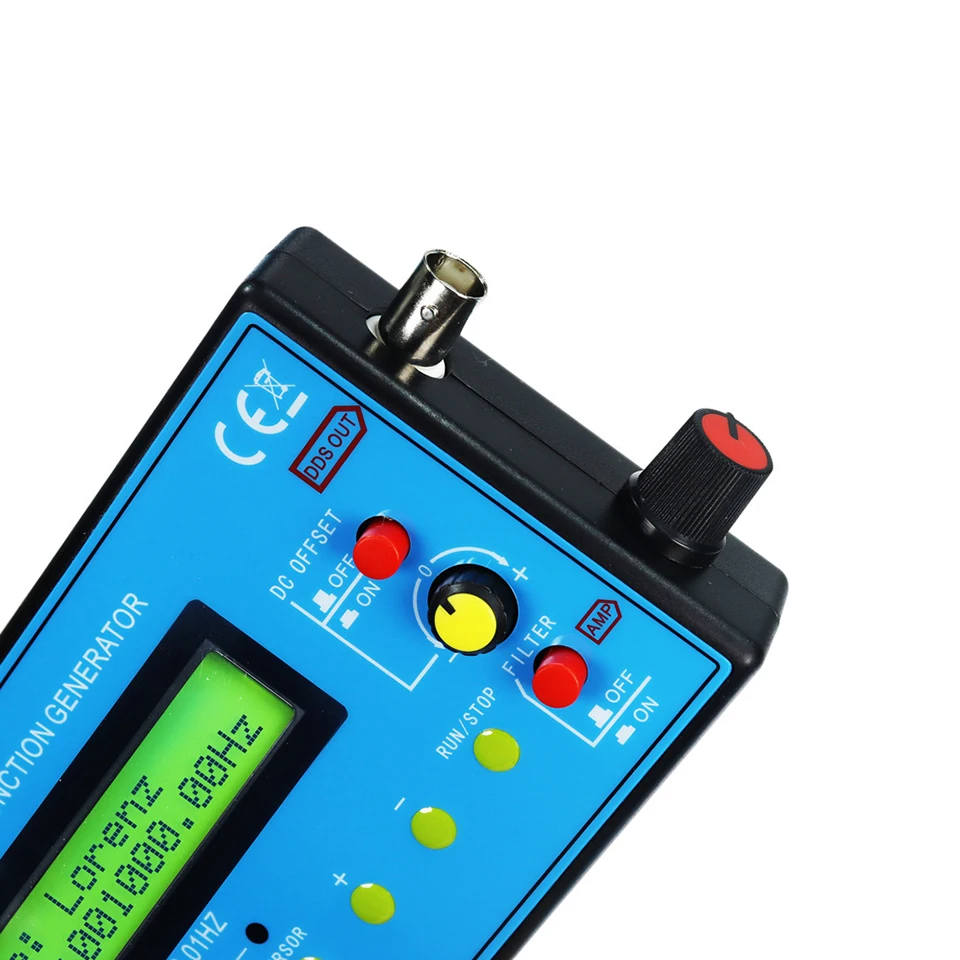

DCOFFSET: Interruptor de polarização DC. Pressione ON para ajustar o botão amarelo e regular o componente DC do sinal.
Pop up para OFF, o componente DC do sinal é 0.
FILTRO: Interruptor do filtro, quando o sinal estiver próximo de 300K ou mais onda senoidal, pressione este botão, a forma de onda ficará limpa.Mas a amplitude do sinal também ficará menor AMP: Botão lateral para ajustar a amplitude do sinal (a amplitude no sentido horário aumenta)

Use etapas

1.retire o USB correspondente para 3.Cabo de 5mm inserido na porta de entrada de energia (a alimentação pode ser feita através da interface USB de um computador, carregador de celular ou power bank. Recomenda-se utilizar uma fonte de alimentação com certificação 3C, pois fontes de energia de baixa qualidade podem impedir o funcionamento adequado do gerador de sinais).
Acesso ao BNC para a linha de clipe, clipe vermelho conectado à ponta de prova do osciloscópio, clipe preto e clipe GND do osciloscópio conectados.
2. pressione o botão liga / desliga, pressione a tecla MODE para selecionar a forma de onda a ser emitida

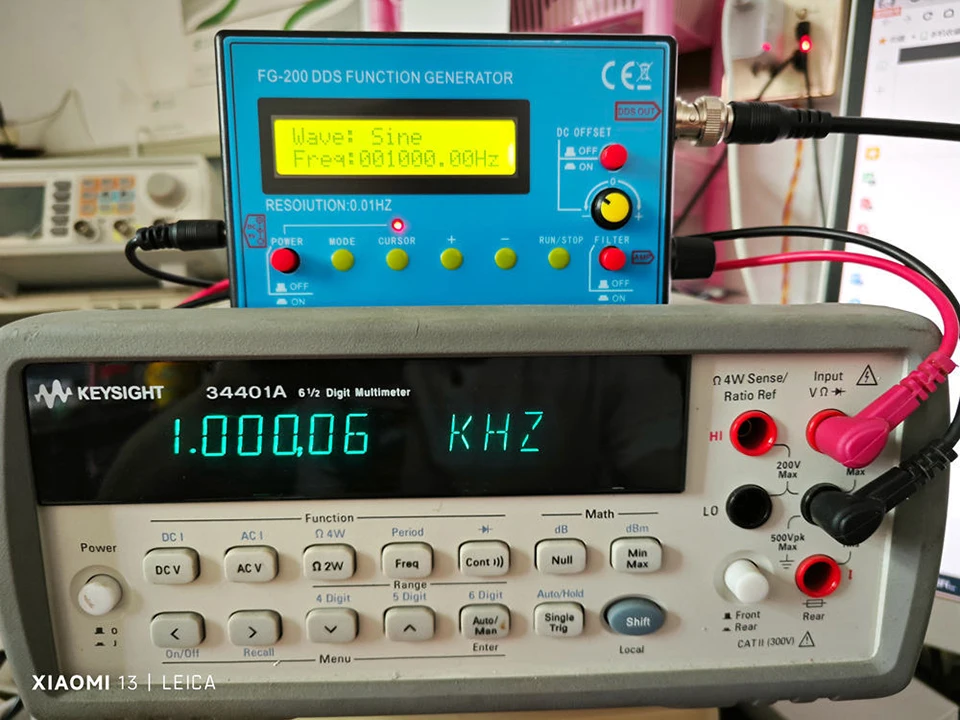

SIN: Forma de onda senoidal
Quadrado: Forma de onda quadrada
Triângulo: Forma de onda triangular
Dente de serra: onda de dente de serra direta
Resawtooth: Forma de onda anti-serra
ECG: Eletrocardiograma
EXP-rise: Crescimento exponencial
Decaimento EXP: diminuição exponencial
Lorenz: Pulso de Lorenz
Gaussiano: Pulso gaussiano
Sinc: Pulso Sinc
Meia onda: Meia onda
Onda completa: Onda completa

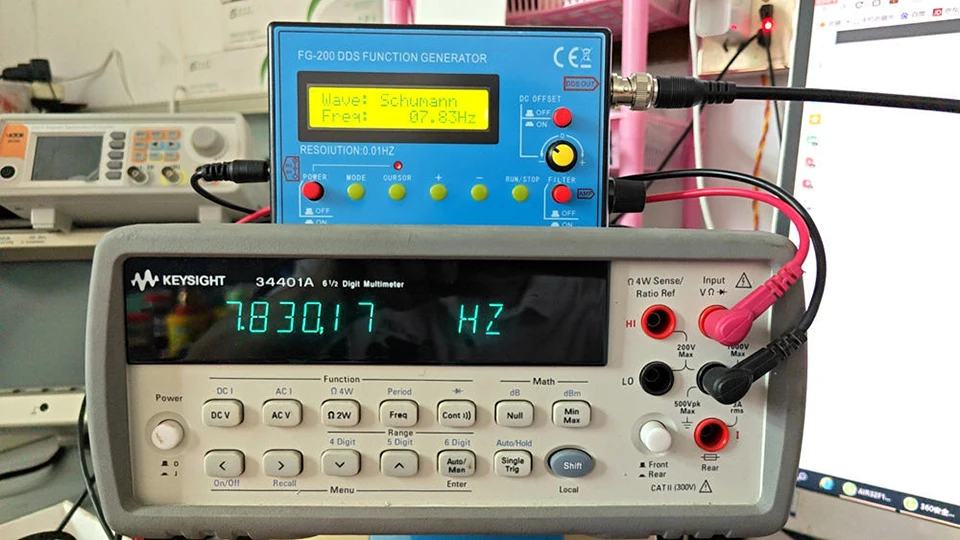

Schumann: Onda de Schumann
Ruído: Onda de ruído

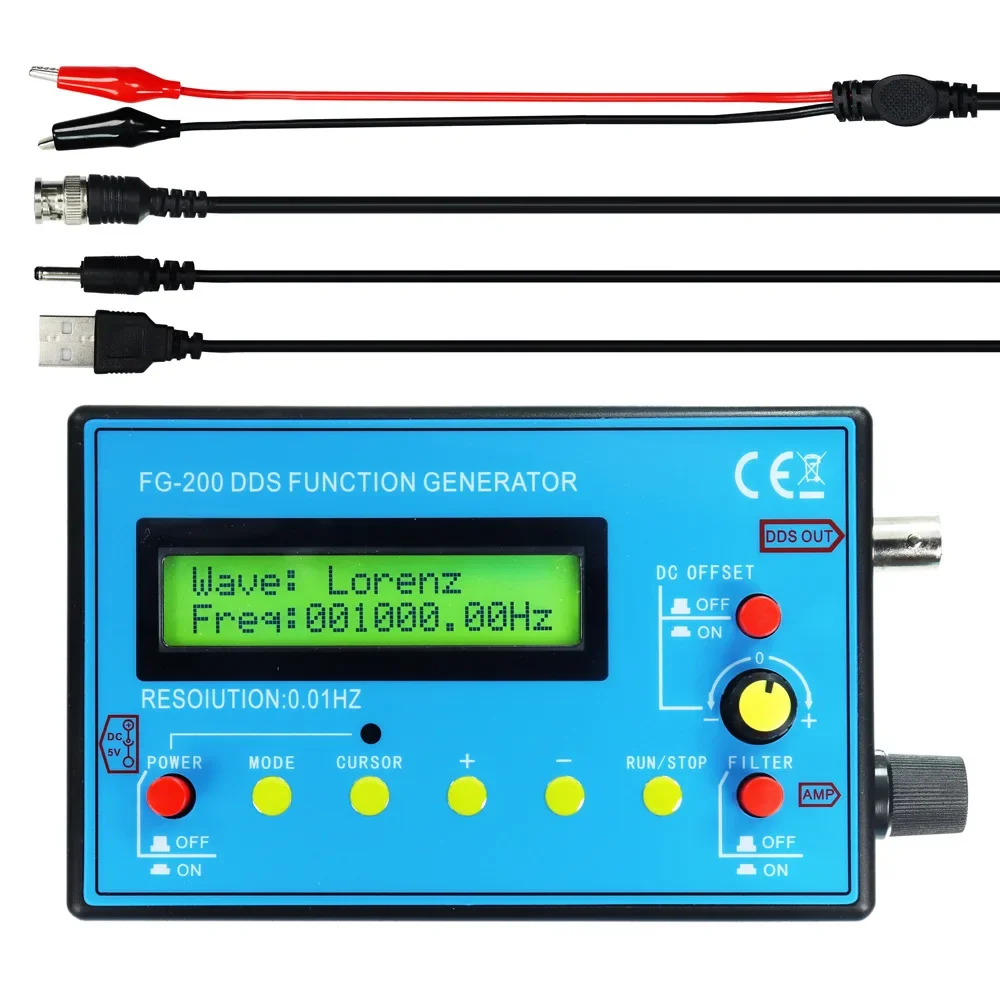

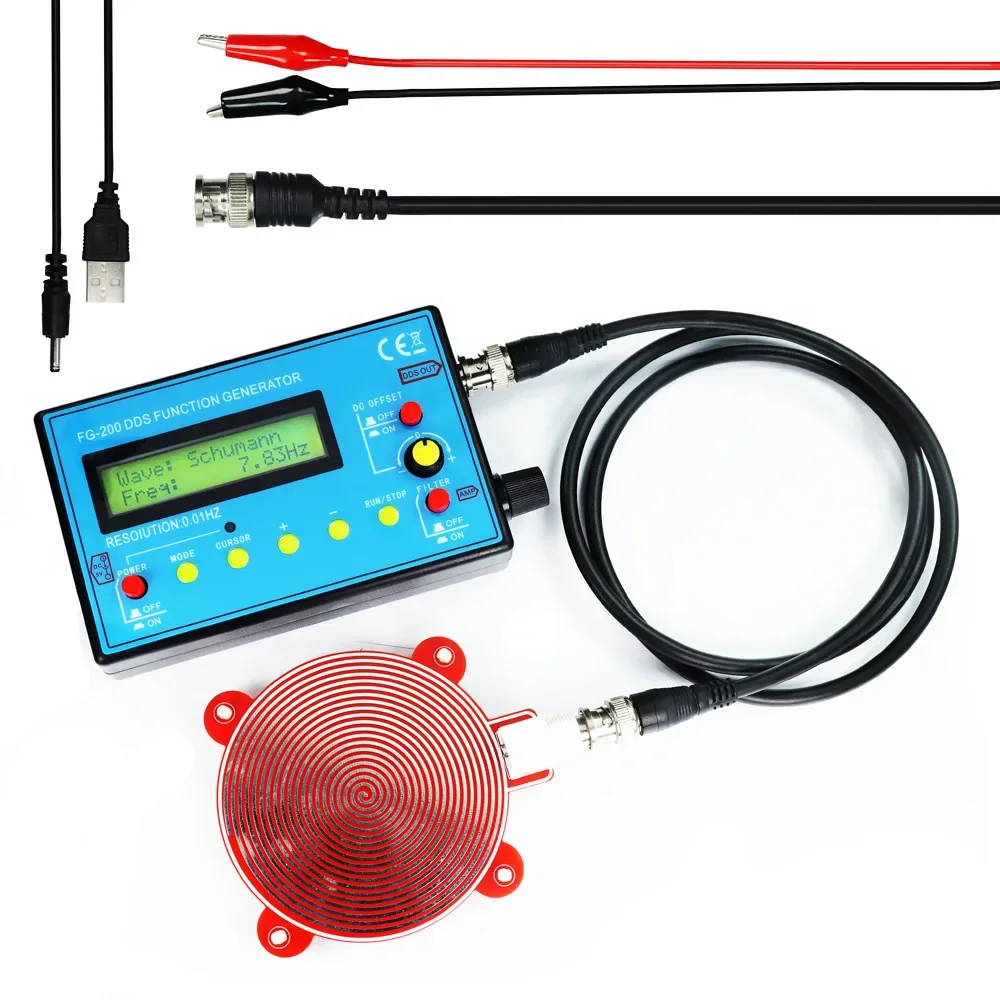

Lista de embalagem:

Sem antena:
1 * anfitrião
1 * cabo de alimentação USB
Cabo com clipe BNC

OU

com antena:
1 * anfitrião
1 * cabo de alimentação USB
Cabo com clipe BNC
1 * cabo BNC de extremidade dupla

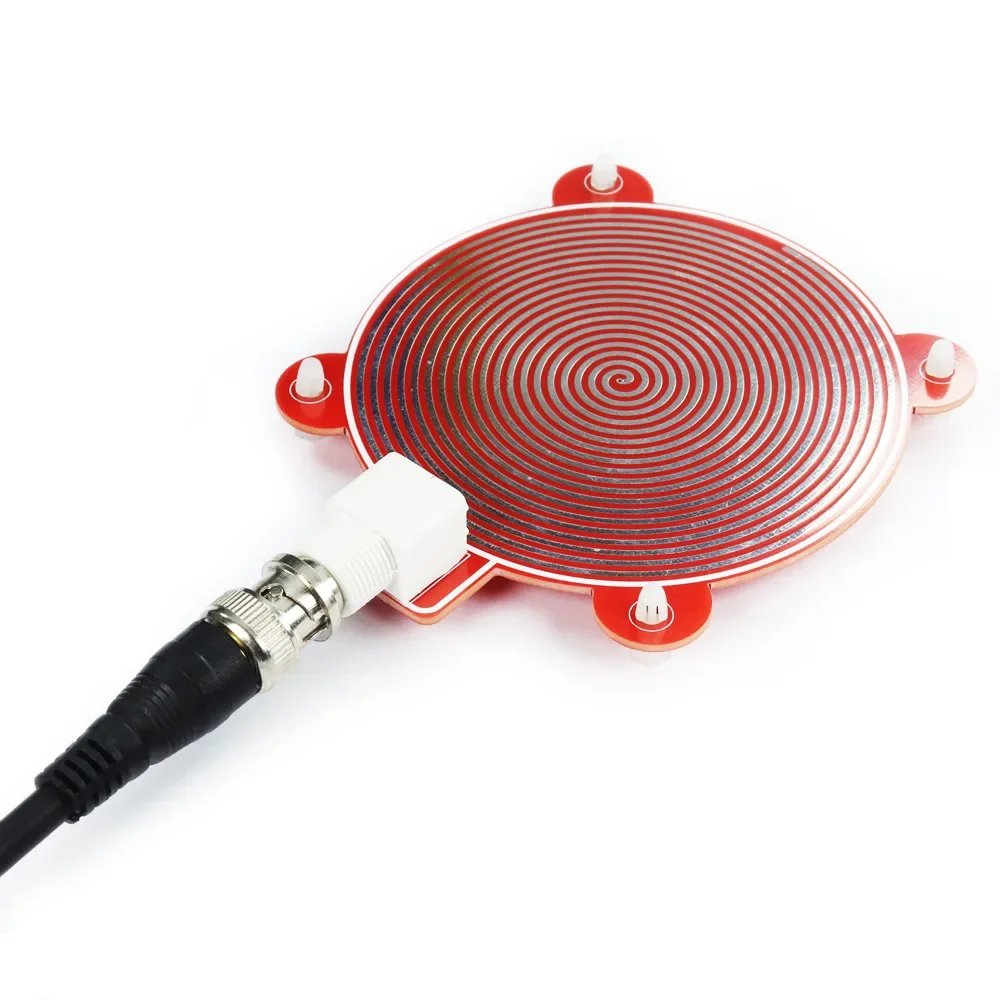

1 * antena
