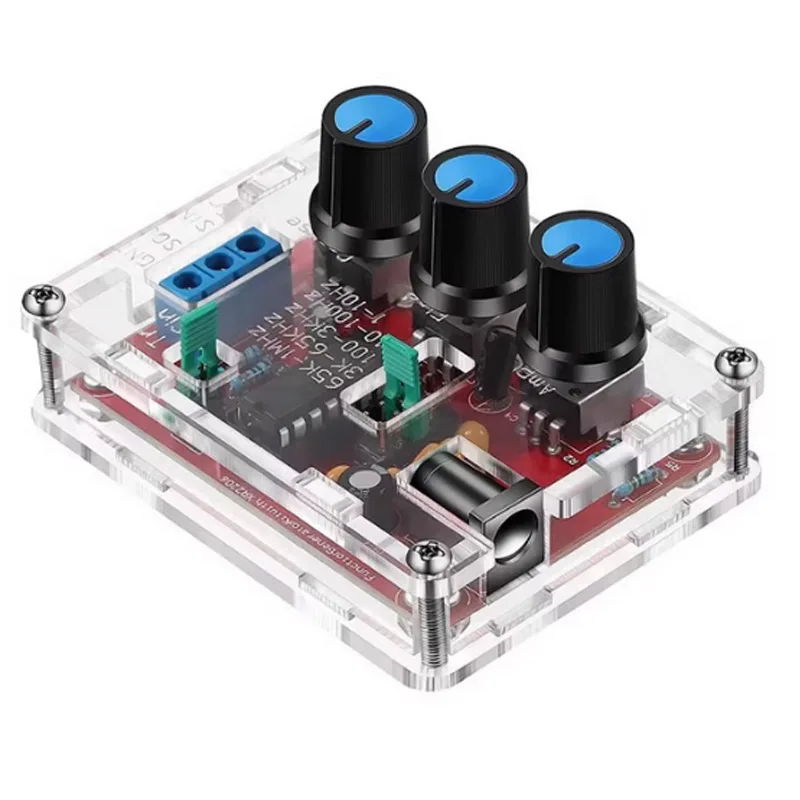

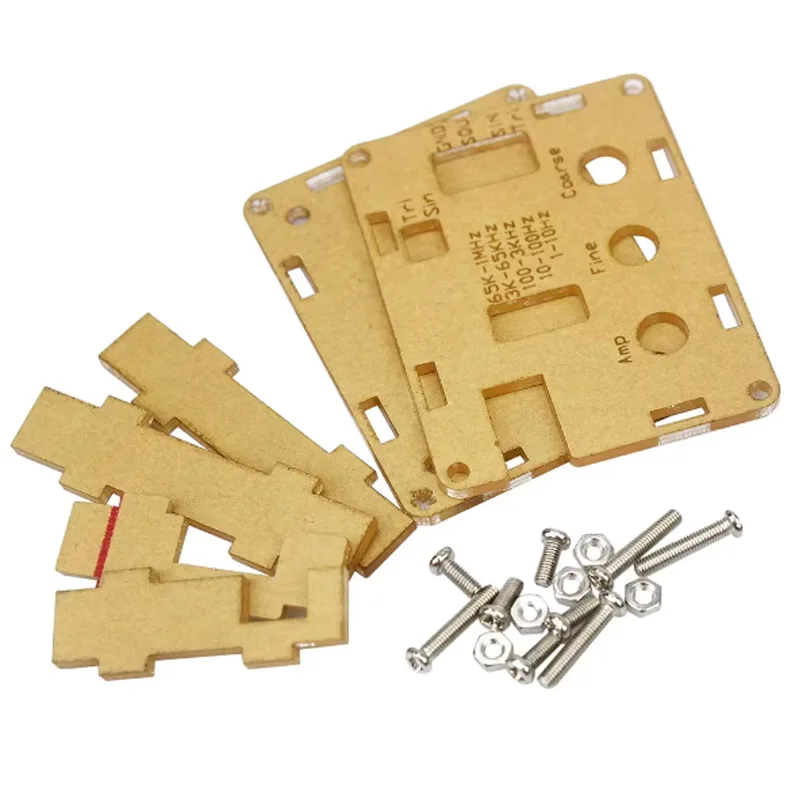

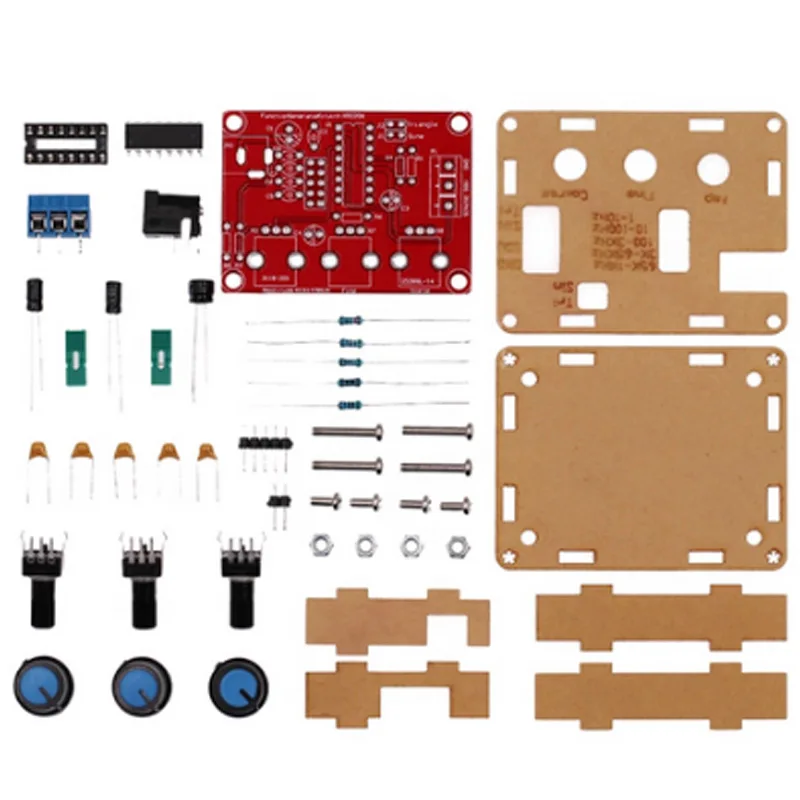

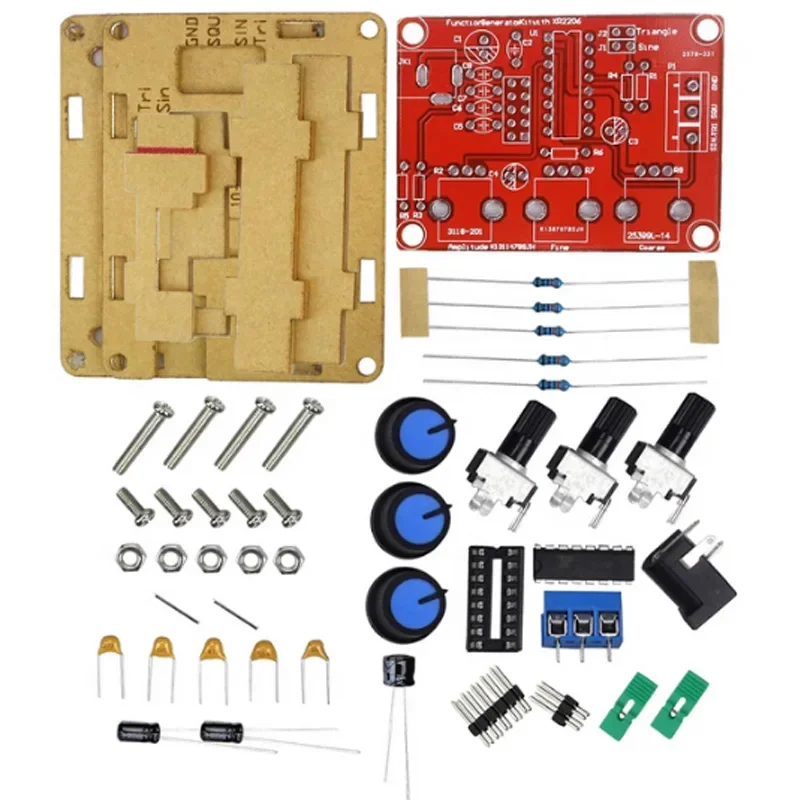

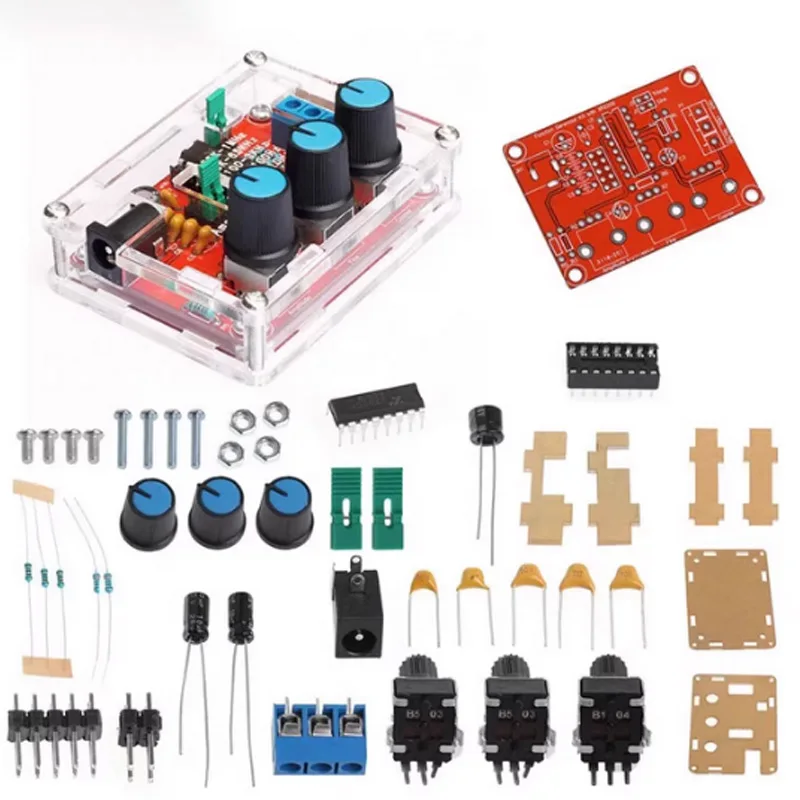

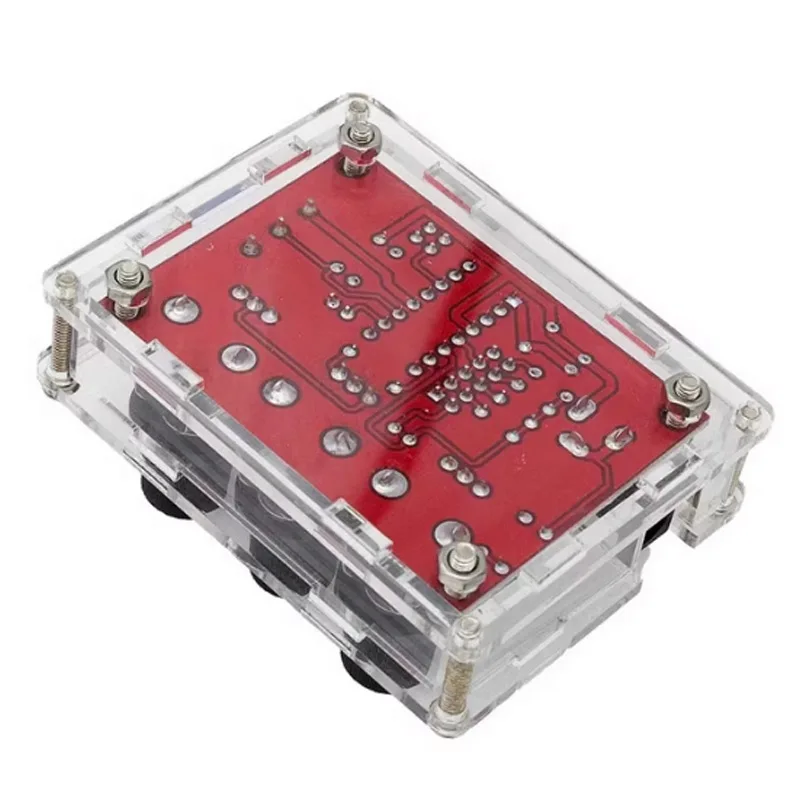

Gerador de Sinais de Alta Precisão XR2206 Kit DIY Gerador de Funções Ondas Senoidal Triangular Quadrada Frequência Ajustável

Características do Circuito:



Gera ondas senoidais, ondas triangulares e ondas quadradas.



Faixa de frequência: 1 Hz a 1 MHz



Frequência e amplitude ajustáveis;



Resolução de precisão de cinco dígitos;



Ajuste de frequência com ajuste grosso e fino;



Ampla faixa de fonte de alimentação, compatível com fonte de alimentação externa 9-



Bateria de 12V ou 9V;



Todos os componentes through-hole, contagem mínima de componentes, simples.



Instalação e comissionamento.



Parâmetros: Especificações Técnicas:



Alimentação: entrada de 9–12V DC



Forma de onda: onda quadrada, onda senoidal e onda triangular



Impedância: 600 ohms ±10%



Frequência: 1 Hz - 1 MHz



Onda senoidal



Amplitude: 0 - 3V com entrada de 9V DC



Distorção: Menos de 1% (1 kHz)



Planicidade: ±0,05 dB ±1 Hz - 100 kHz



Onda quadrada



Amplitude: 8V (sem carga) com entrada de 9V DC



Tempo de subida: Menos de 50 ns (1 kHz)

Tempo de queda: Menos de 30 ns (1 kHz)



Simetria: Menos de 5% (1 kHz)



Onda triangular



Amplitude: 0–3 V com entrada de 9 V CC



Linearidade: Menos de 1% (até 100 kHz) 10 mA



Traduzido com DeepL.com (versão gratuita)
