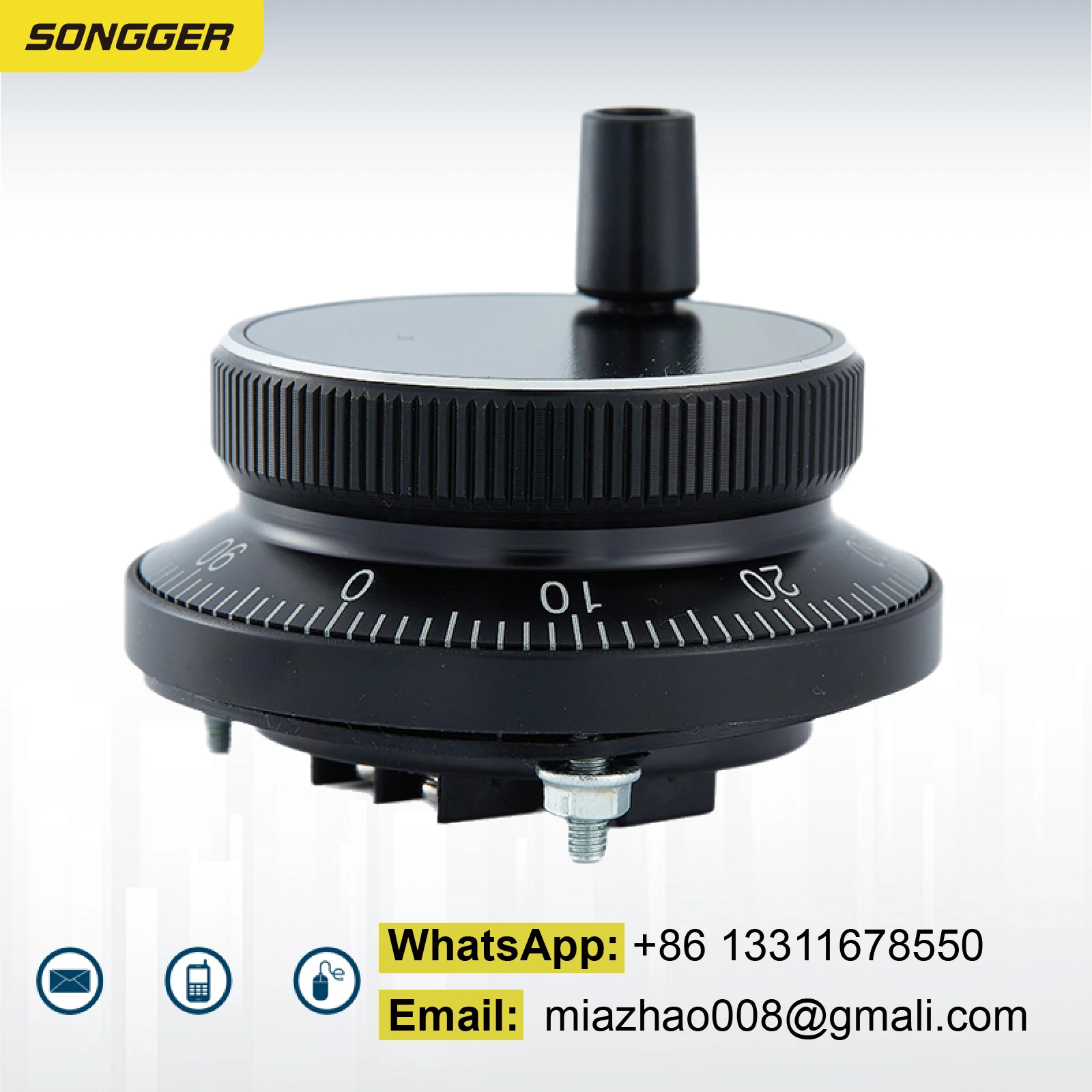

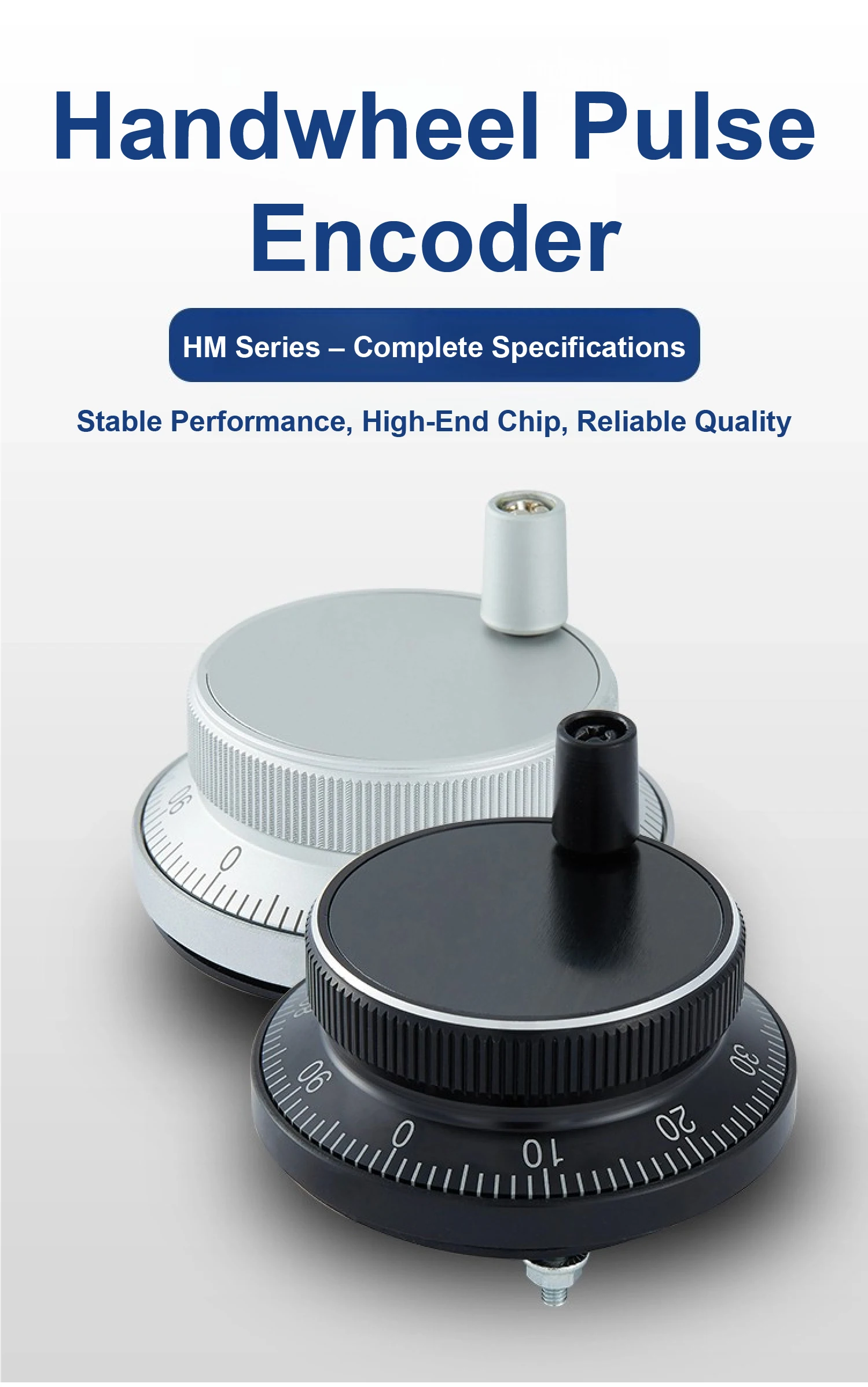

Gerador de Pulso Eletrônico CNC Manual MPG para Torno Fresadora 80mm 100mm 4/6 Pinos Encoder de Pulso Manual para Controle de Máquina Industrial

1.NOTA

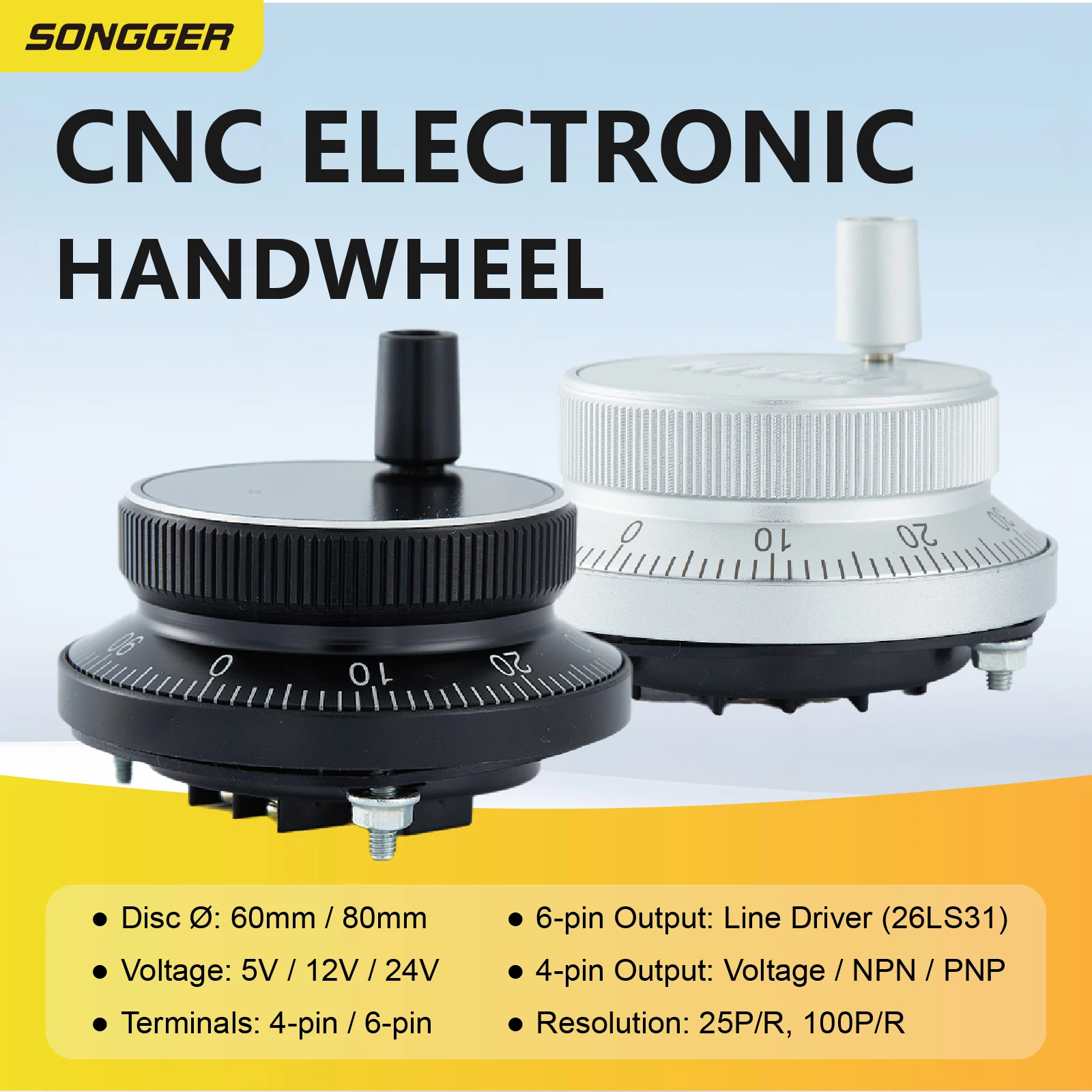

Parâmetros padrão

Diâmetro do disco: 60 mm, 80 mm (opcional)

Fonte de alimentação: 5V, 12V, 24V (opcional)

Terminais de conexão: 4 terminais, 6 terminais (opcional)

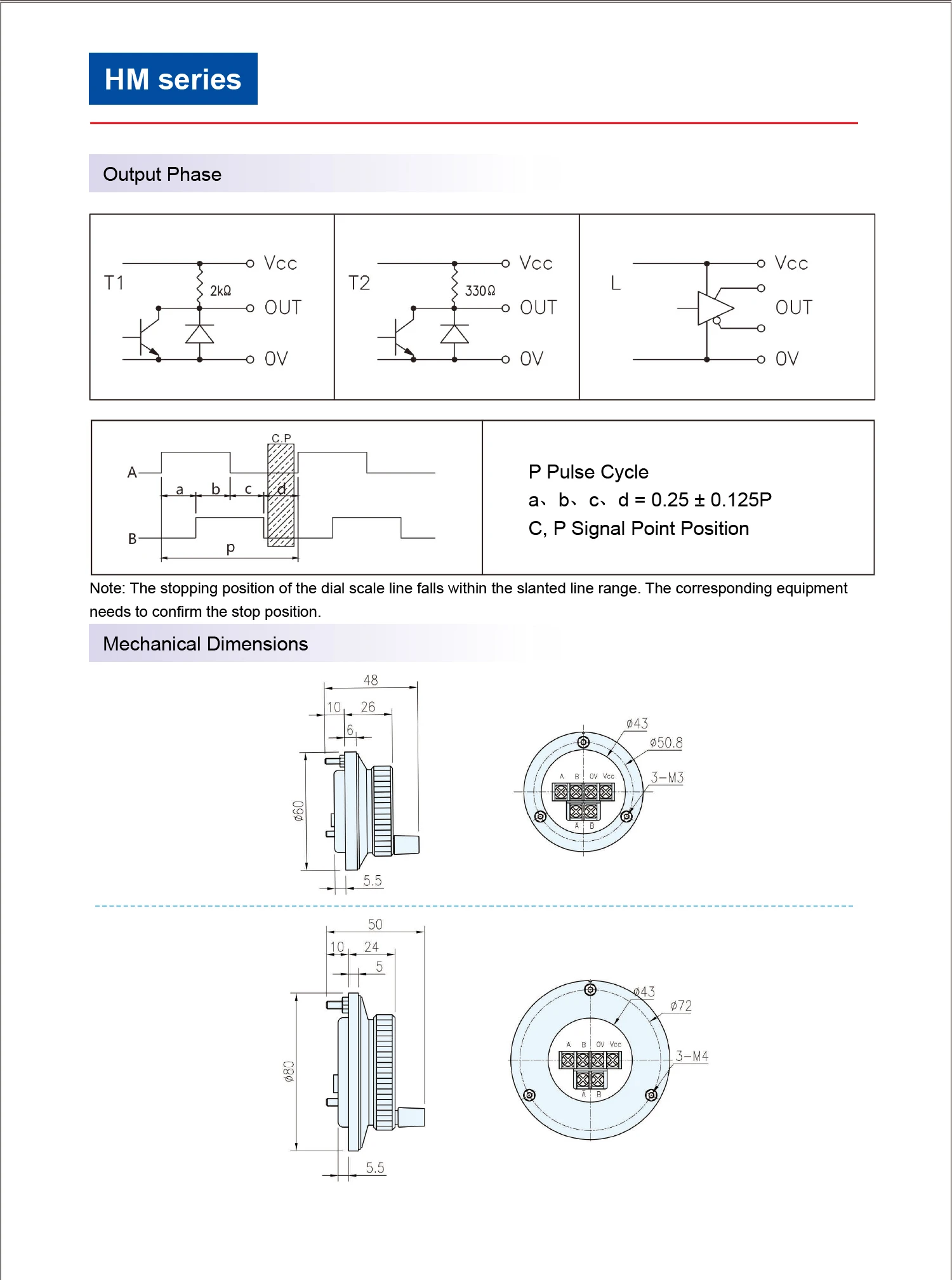

Saída de 6 terminais

L = saída de driver de linha longa, 26LS31

Opções de saída de 4 terminais

T1 = Saída de tensão, NPN + R

T2 = Saída de tensão (rotativa), NPN + R

C = Saída de coletor aberto, NPN

CP = Saída de coletor aberto, PNP

Opções de resolução

25 = 25 pulsos por revolução (P/R)

100 = 100 pulsos por revolução (P/R)

---

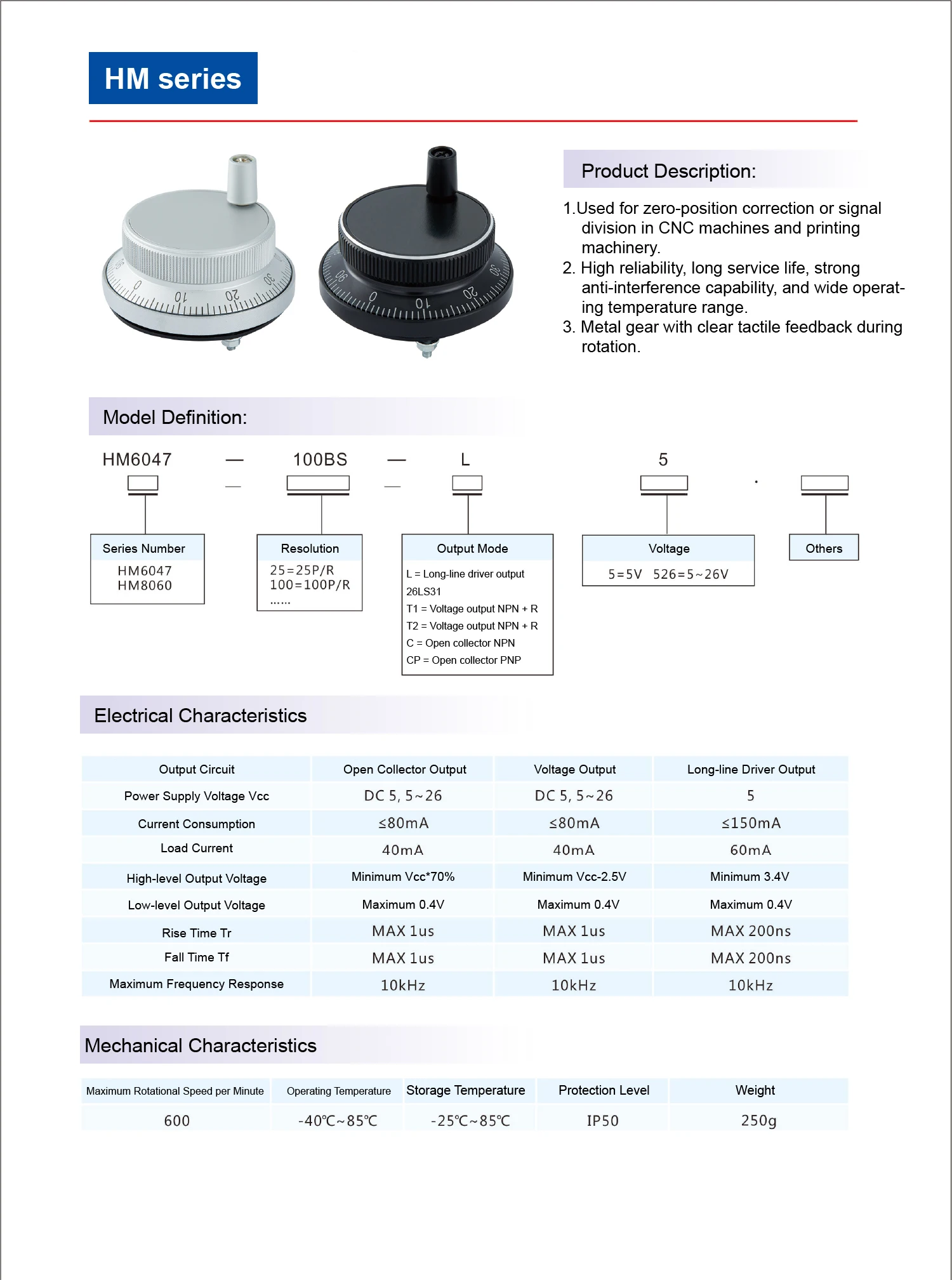

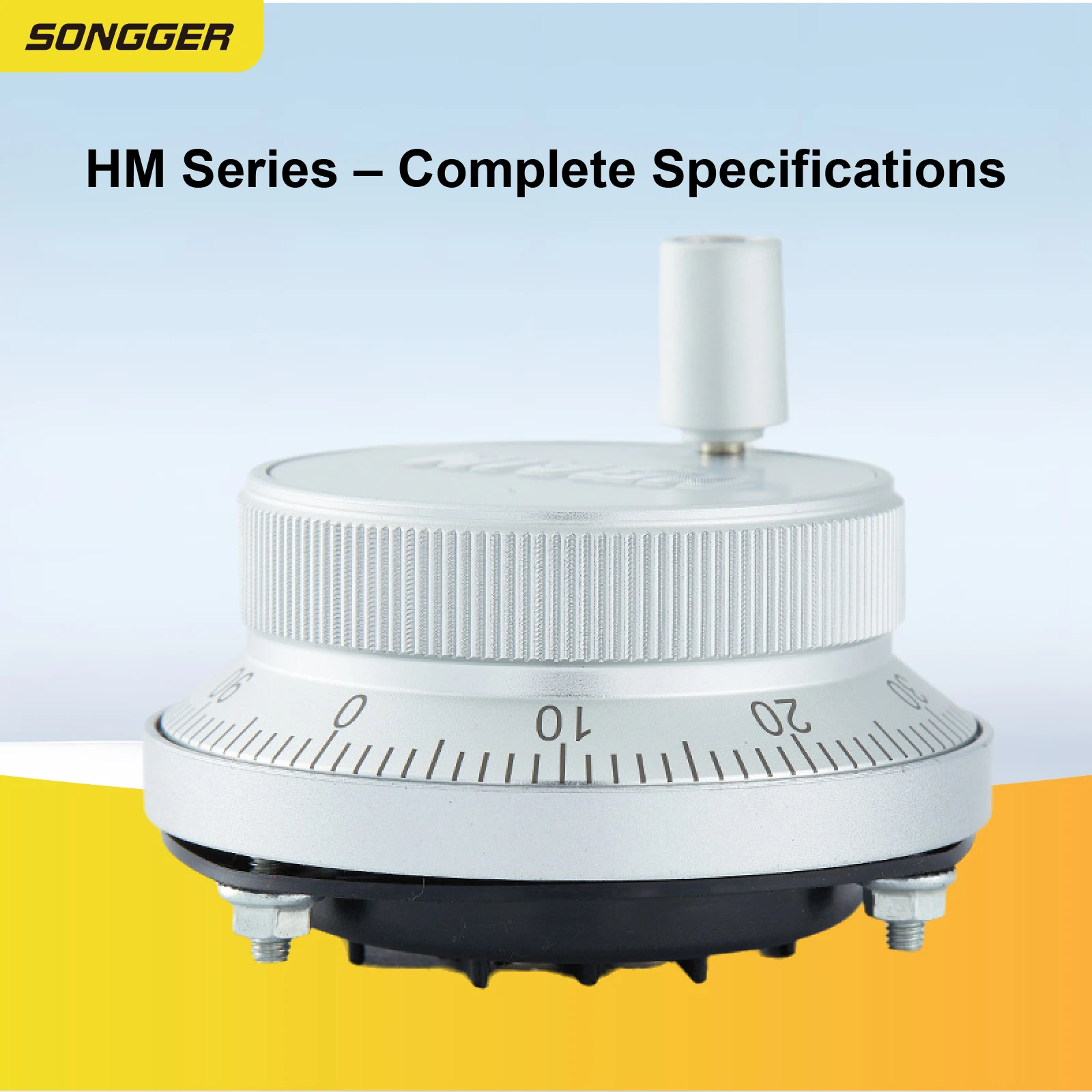

2.Parâmetros

Especificação	Valor
Diâmetro do disco	60mm / 80mm (Opcional)
Tensão de alimentação	DC 5V / 12V / 24V (opcional)
Tipo de saída	Tensão / Coletor Aberto / RS422
Resolução	25 PPR / 100 PPR
Configuração Terminal	4 pinos/6 pinos (opcional)
Velocidade máxima de rotação	600 rpm
Temperatura operacional	-40°C a +85°C
Temperatura de armazenamento	-25°C a +85°C
Nível de proteção	IP50
Peso	250g

---

3.Recursos

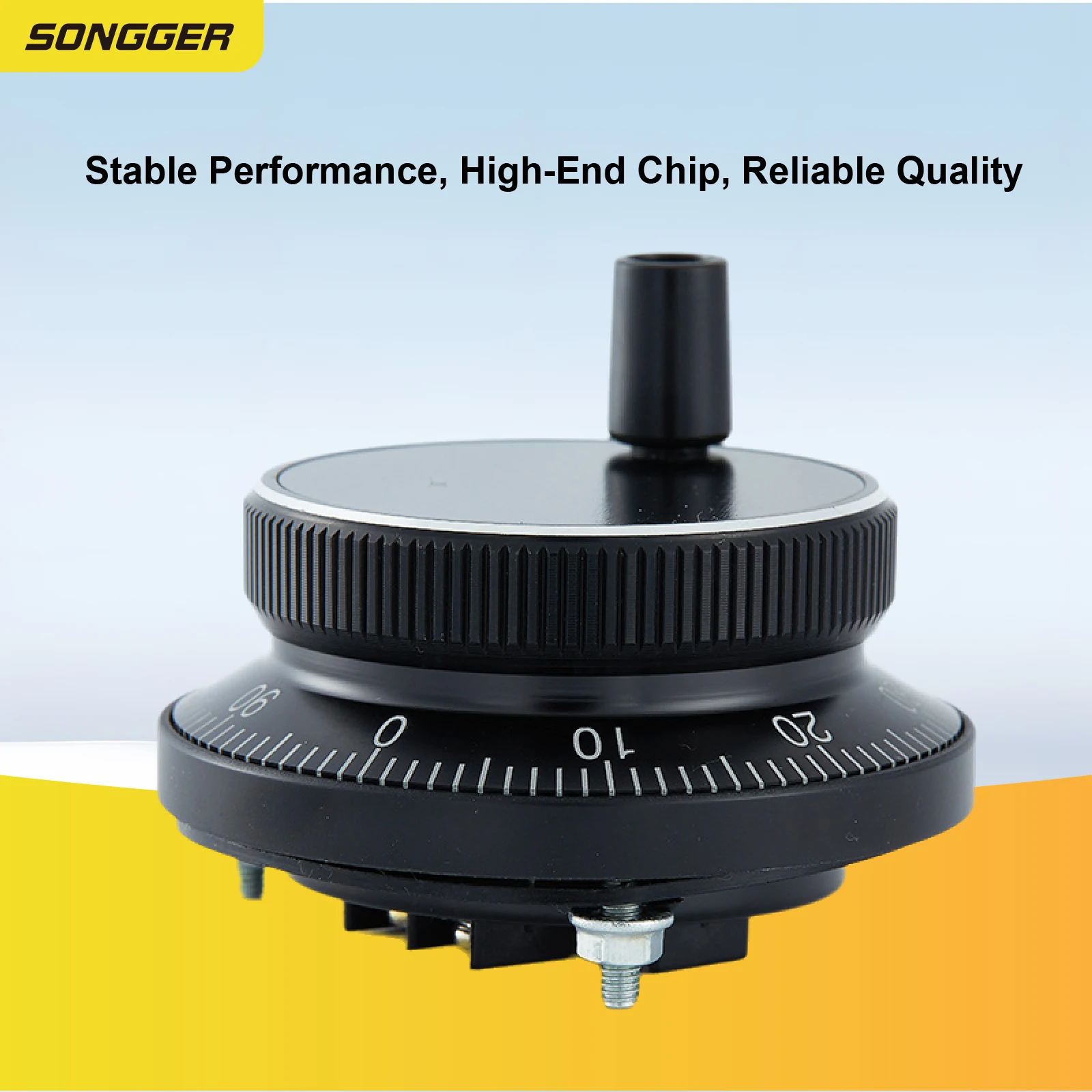

Alta precisão e confiabilidade
Garante saída de sinal precisa sem perda de pulso para controle preciso.

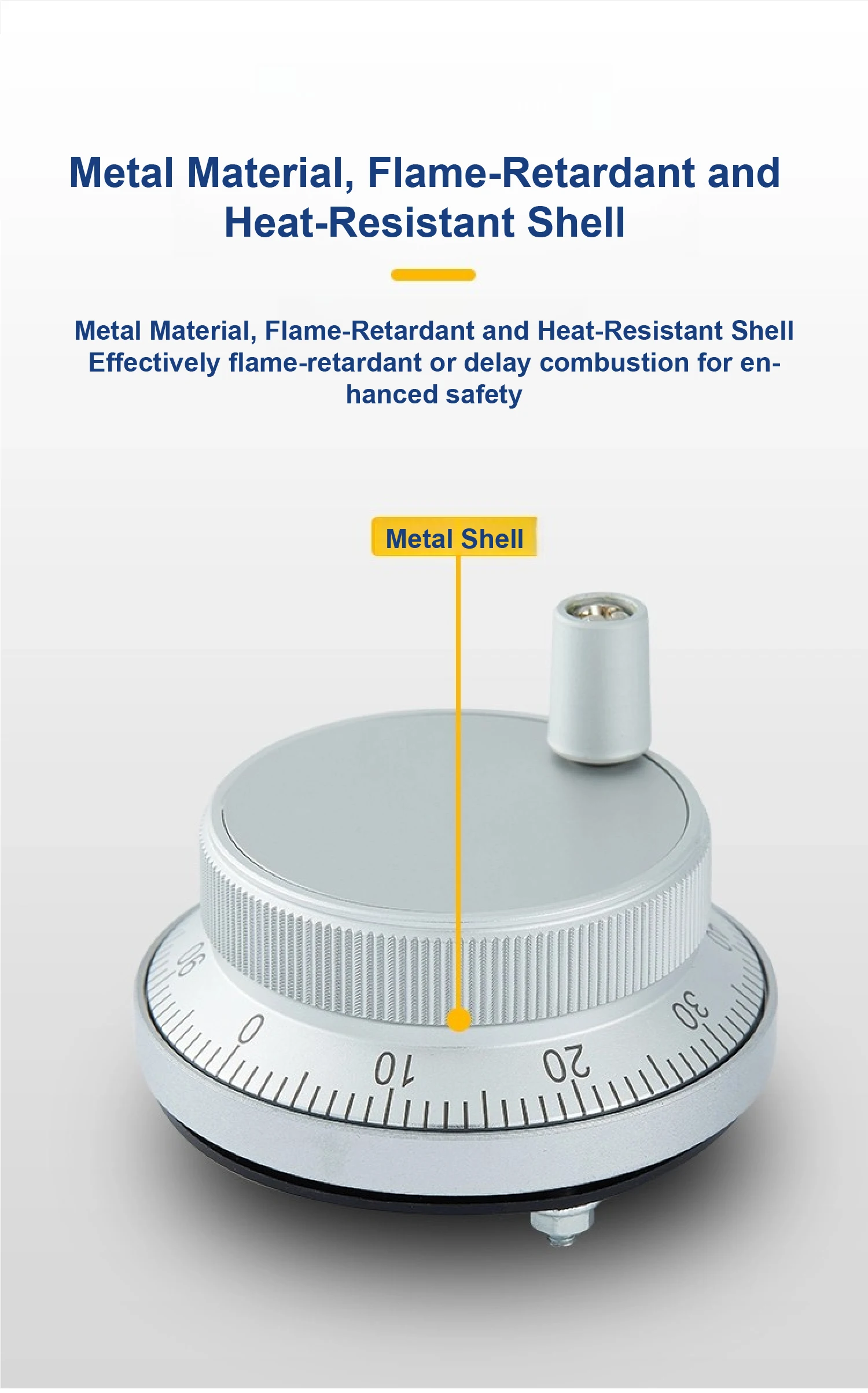

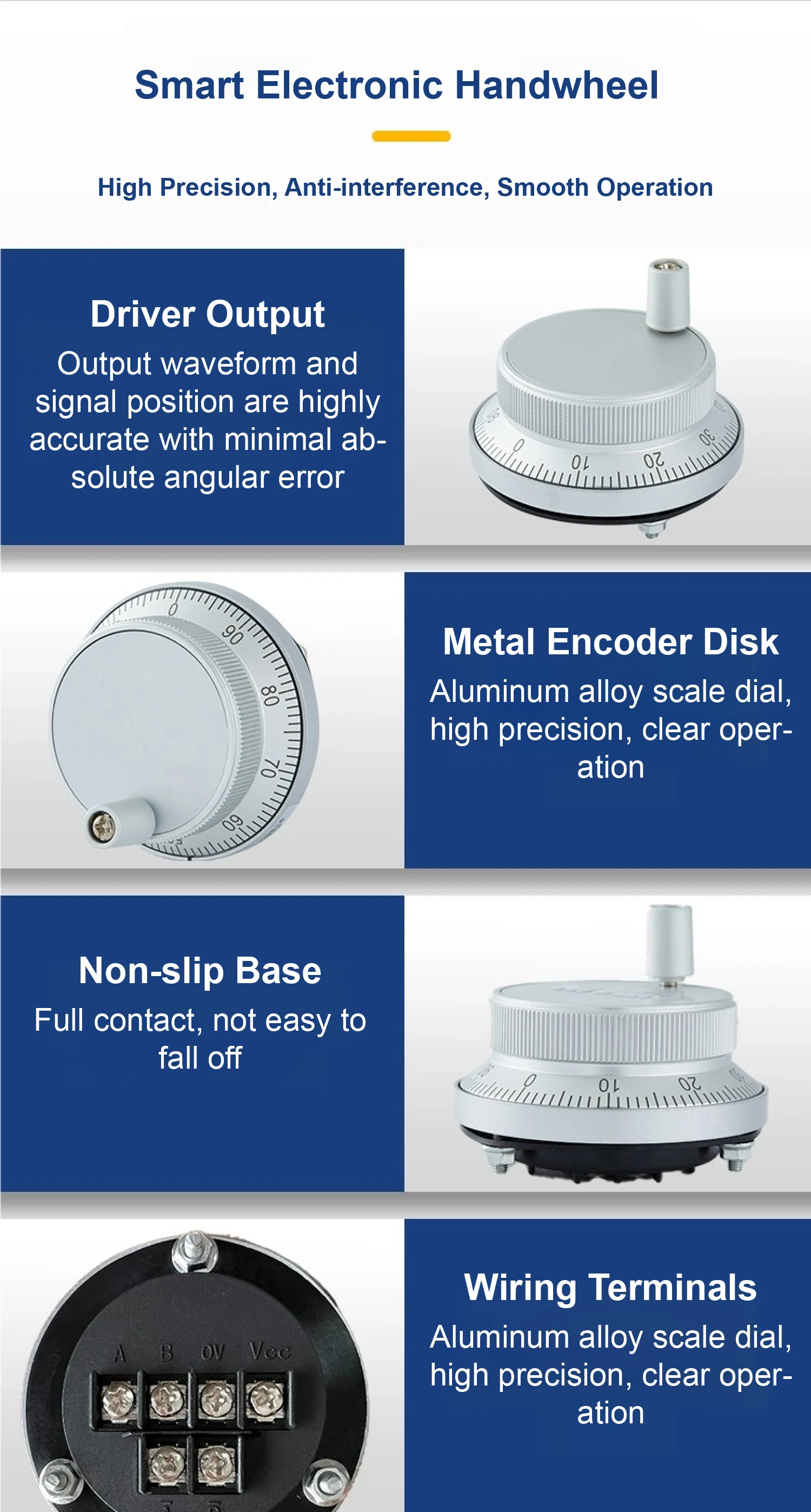

Carcaça metálica robusta
Construído em metal durável com um invólucro retardador de chamas para maior segurança e longevidade.

Opções de saída flexíveis
Suporta saída de tensão, coletor aberto (NPN/PNP) e saída de driver RS4222 de longa distância.

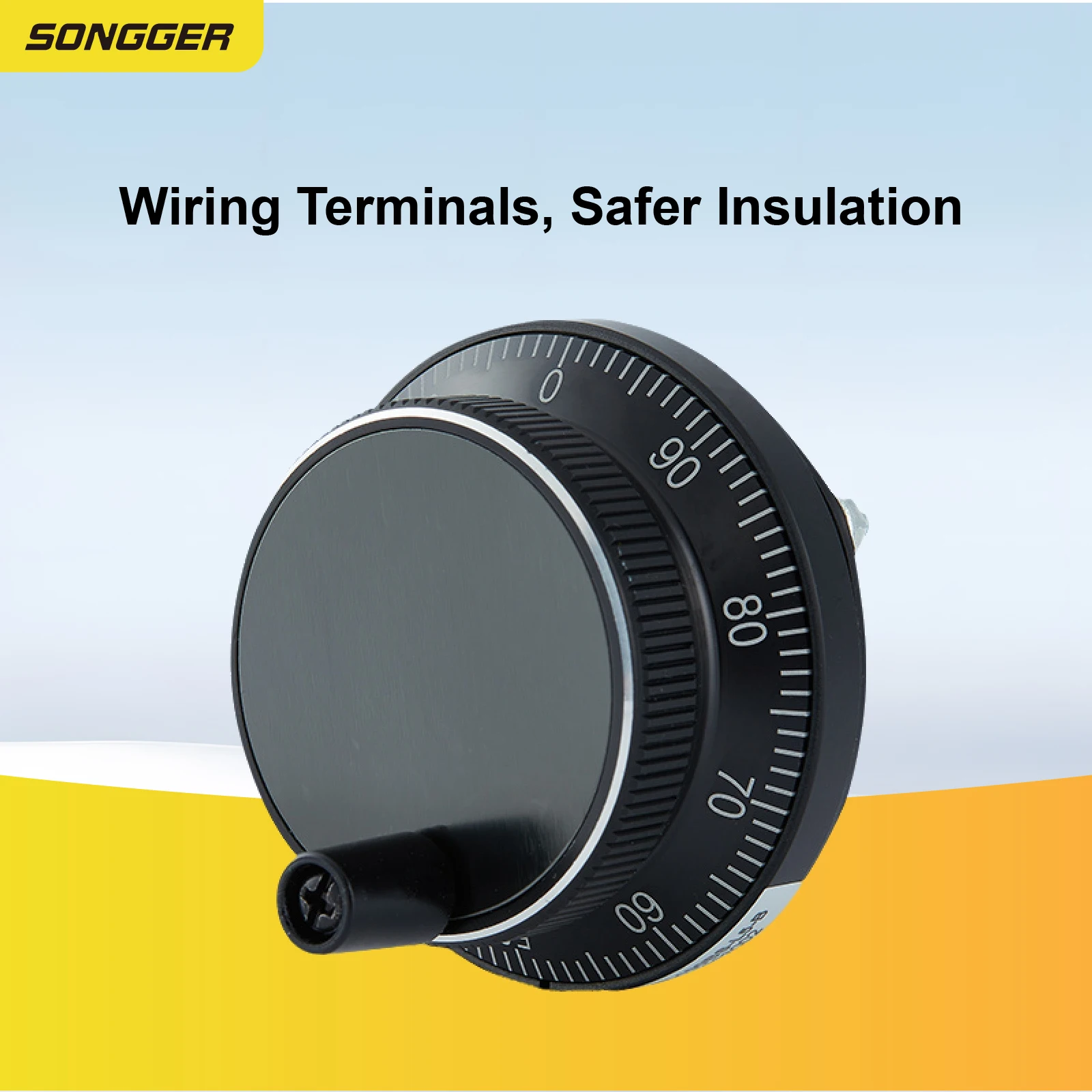

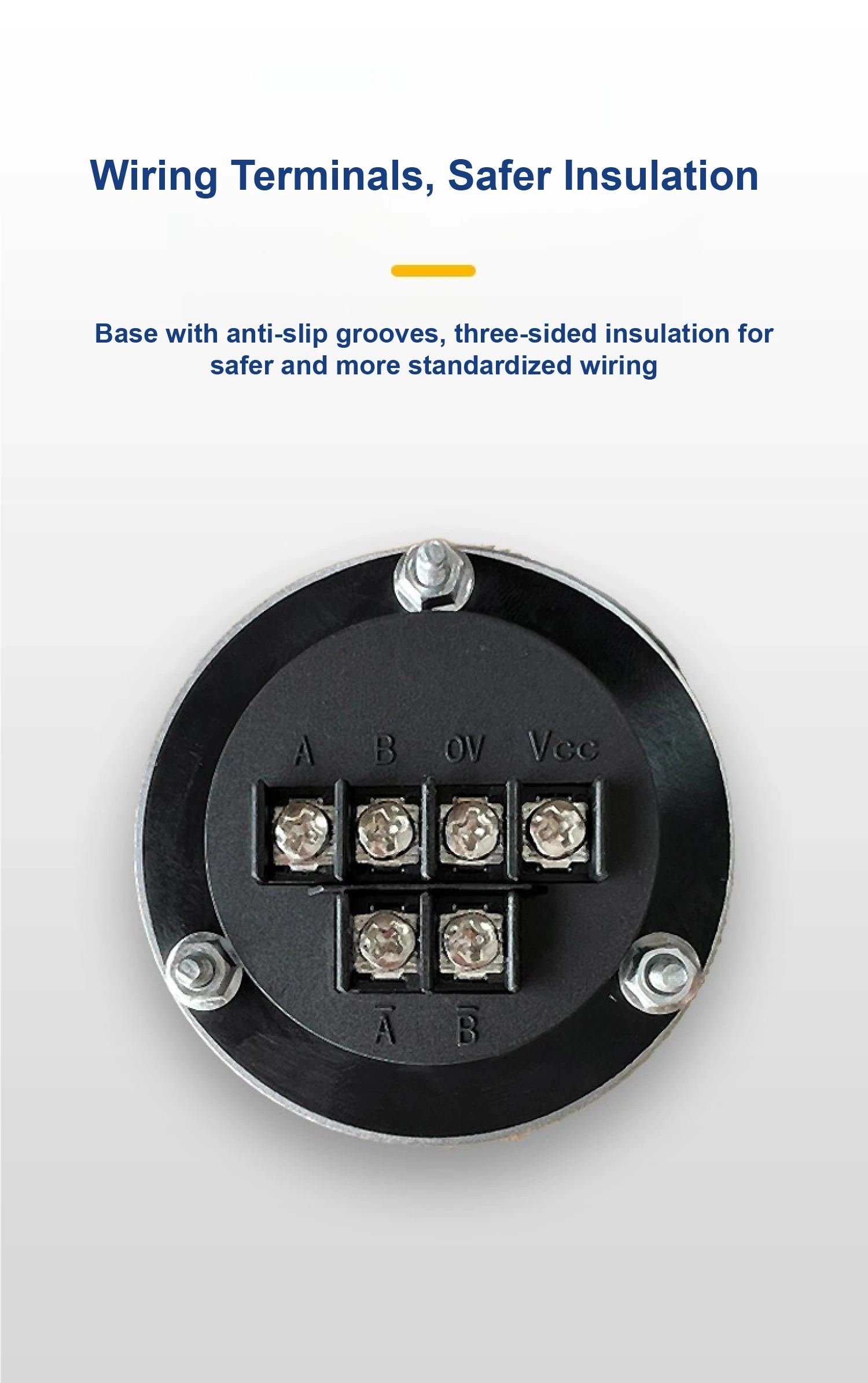

Design de terminal seguro e protegido
Terminais isolados e base antiderrapante melhoram a segurança e a confiabilidade da instalação.

Especificações personalizáveis
Oferece personalização para dimensões, parâmetros elétricos, contagem de pulsos e protocolos.

---

4.Aplicações

Amplamente utilizado em máquinas-ferramentas CNC, elevadores, máquinas de impressão, sistemas de automação industrial, equipamentos médicos e máquinas têxteis para posicionamento manual e controle de movimento.

---

5.Perguntas frequentes

Q1: Qual é a diferença entre saídas de 4 e 6 pinos?
R: As saídas de 4 pinos são adequadas para sinais de tensão padrão ou de coletor aberto.As saídas de 6 pinos suportam sinais diferenciais RS422 para transmissão de longa distância.

Q2: Posso personalizar as especificações do codificador?
R: Sim, oferecemos suporte a configurações personalizadas para contagem de pulsos, tamanho mecânico e protocolo de sinal para atender às necessidades da sua aplicação.

Q3: O que devo observar durante a instalação?
R: Siga o diagrama de fiação com cuidado, certifique-se de que a fonte de alimentação esteja dentro das especificações e monte com segurança para evitar problemas de sinal relacionados a vibrações.
