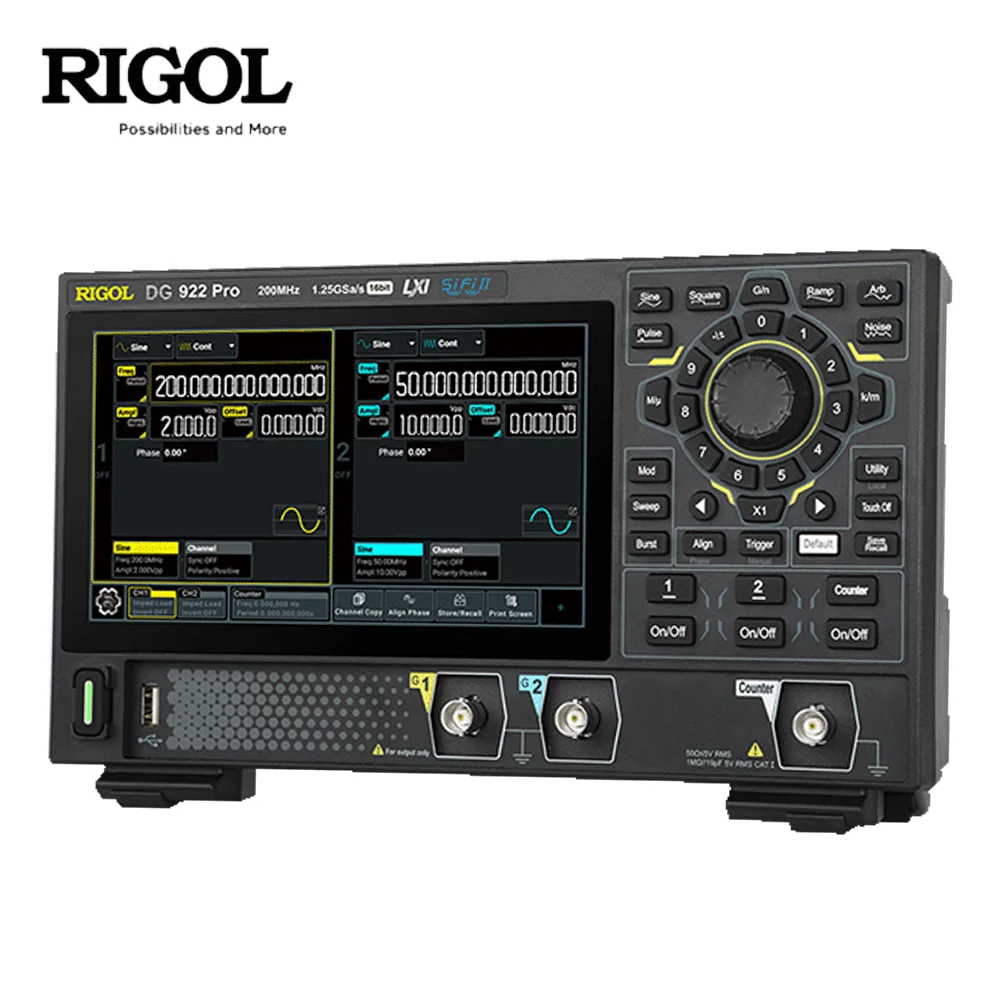

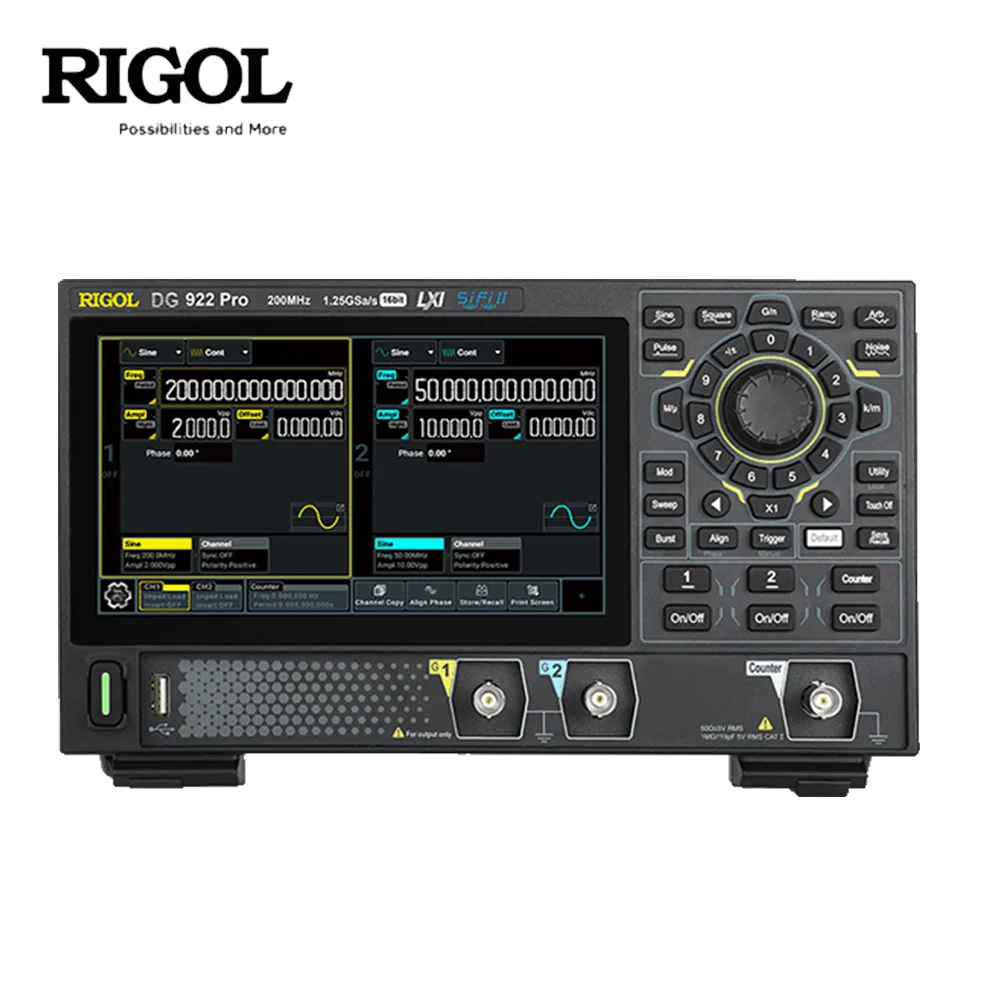

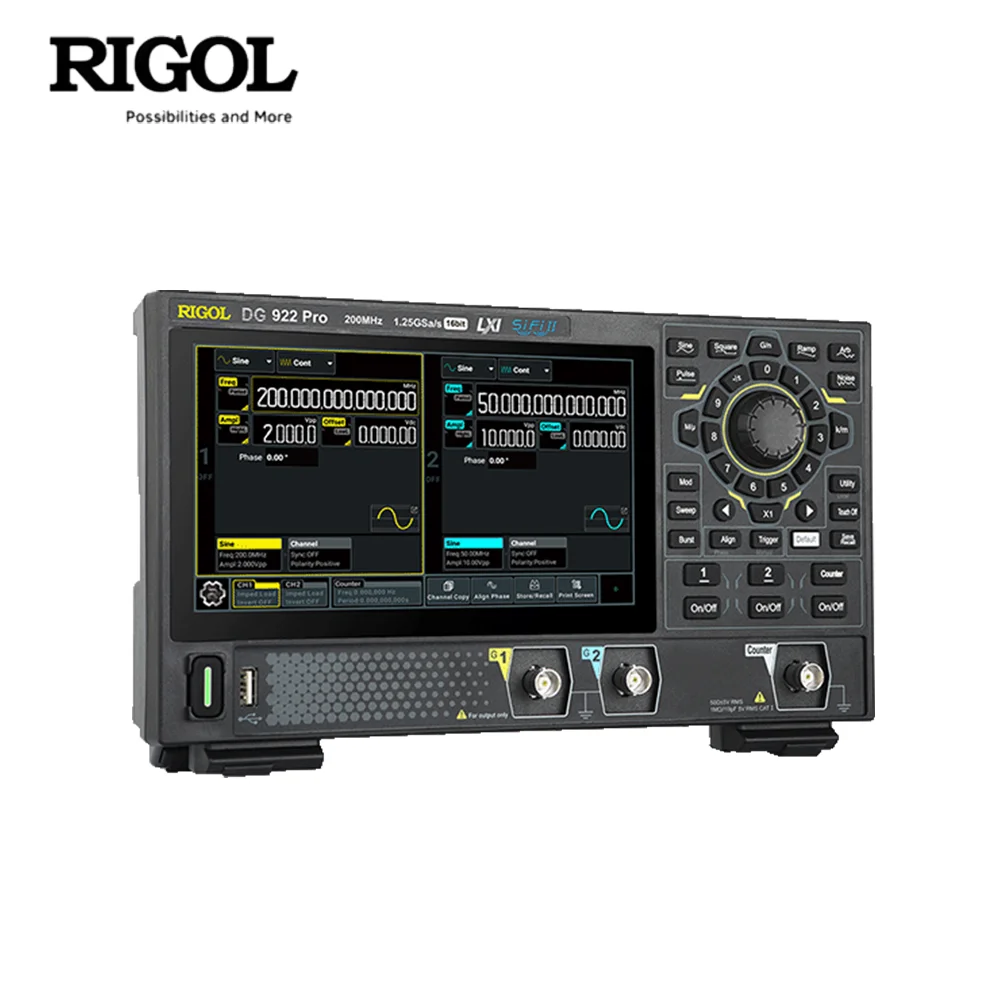

Gerador de Funções/Formas de Onda Arbitrárias Rigol DG900 Pro 70M/150M/200M 1.25Gsa/s, Canal Duplo 16-bit, 16M de Formas de Onda Arbitrárias, Gerador de Ruído/Pulso/Harmônicos

O Gerador de Funções/Formas de Onda Arbitrárias da série DG900 Pro oferece uma taxa de amostragem de até 1,25 GSa/s e uma profundidade de memória de 16 Mpts/CH (padrão).É um gerador de formas de onda arbitrárias/funções de canal duplo econômico que combina múltiplas funções, incluindo gerador de funções, gerador de formas de onda arbitrárias, gerador de ruído, gerador de pulso, gerador de harmônicos, modulador analógico/digital e contador.

Funcionalidades do Produto

• Máx.taxa de amostragem: 1,25 GSa/s
• Máx.frequência de saída: 200 MHz
• Resolução vertical de 16 bits
• Função de edição de forma de onda arbitrária com um máximo deComprimento de onda da forma de onda Arb de 16 Mpts/CH (32 Mpts/CH opcional)
• Gerador de harmônicos de alta ordem integrado (máx.20º pedido
• Canal independente de medição de frequência de sinal com um máx.frequência de 1 GHz

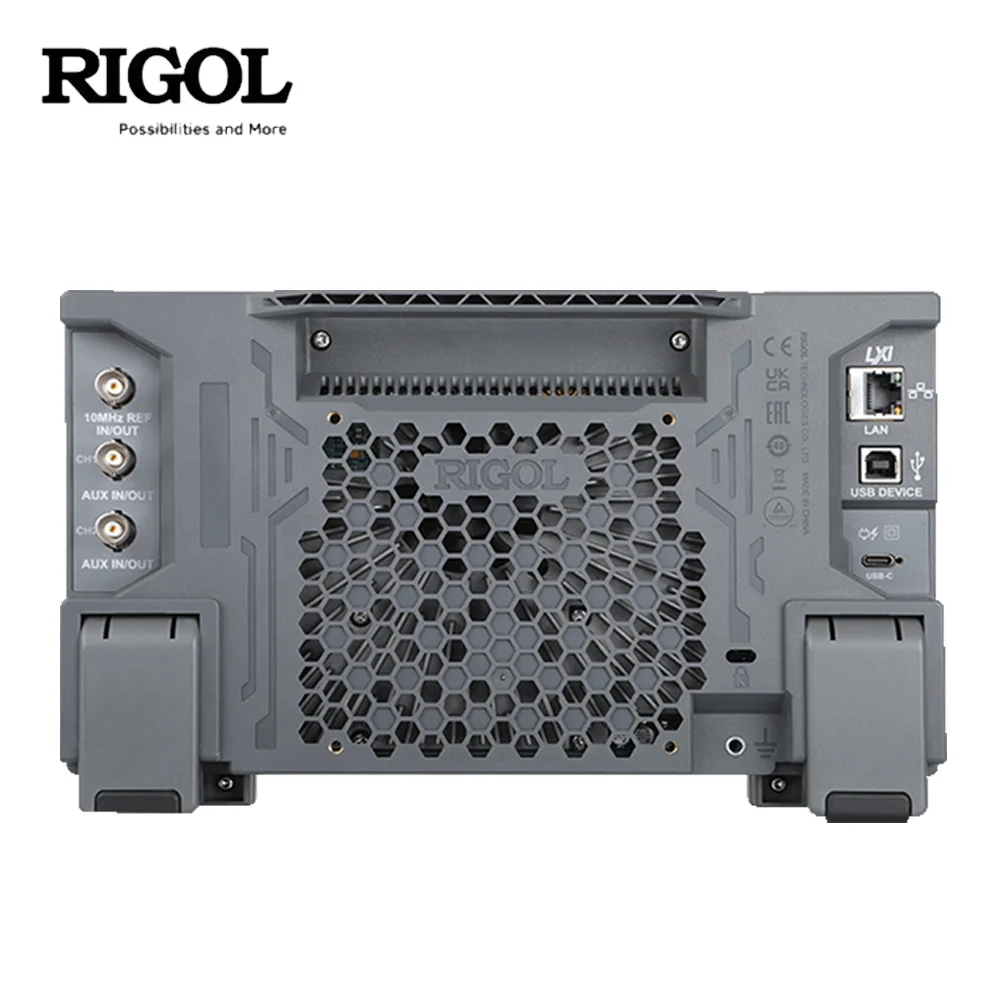

• Interfaces USB e LAN para conexão remota
• Interface de alimentação Tipo-C para alimentar o instrumento com uma fonte de energia móvel, atendendo aos requisitos de teste em campo.
• Função de Controle Web padrão para facilitar a cooperação remota

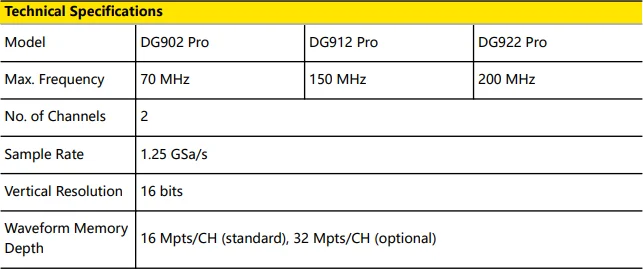

Especificações para Diferentes Modelos

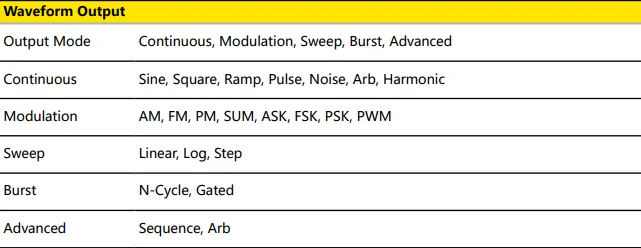

Saída de Forma de Onda

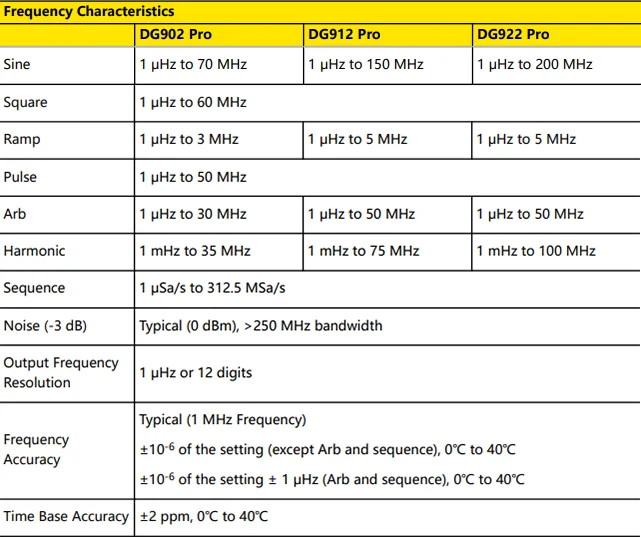

Características de Frequência

Funcionalidades

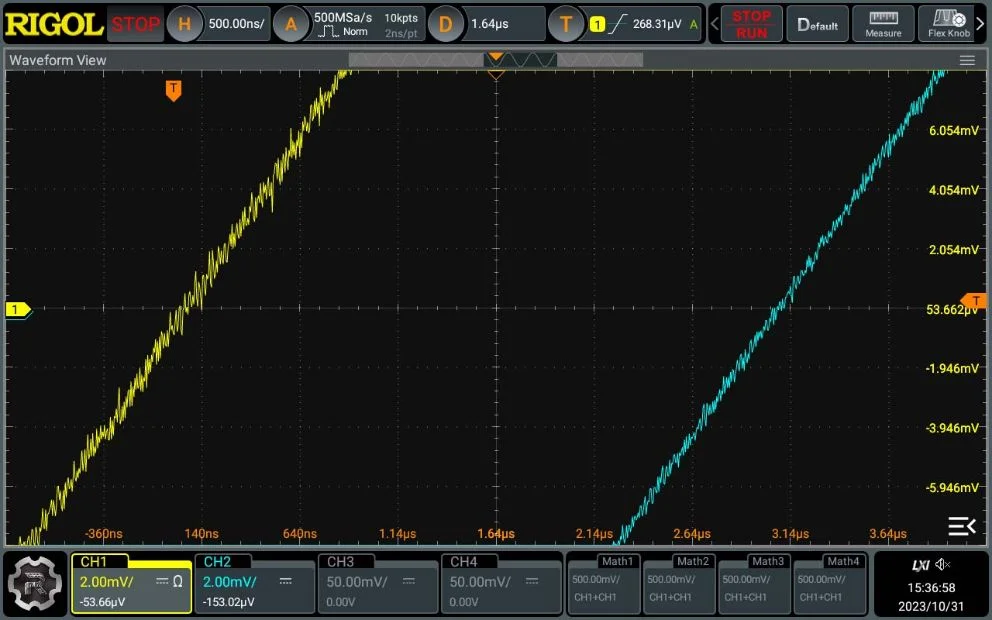

Precisão excepcional

Taxa de amostragem de 1,25 GSa/s, resolução vertical de 16 bits, fácil criação de sinais de alta fidelidade.

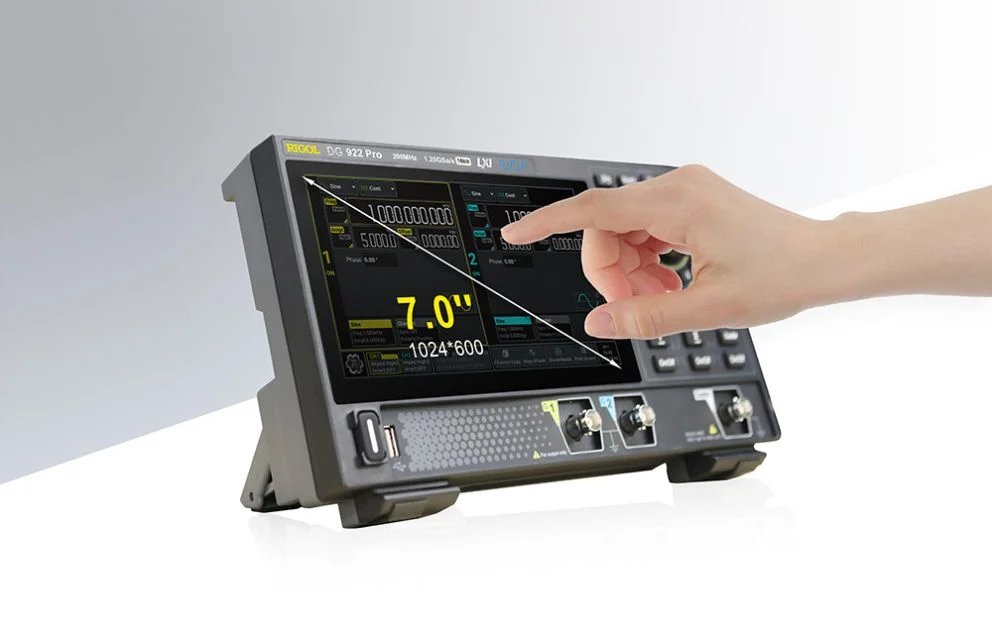

Tela sensível ao toque colorida de 7 polegadas

Tela de toque colorida de 7 polegadas, conveniente para você definir parâmetros, visualizar e editar sinais para formas de onda de canal duplo simultaneamente.

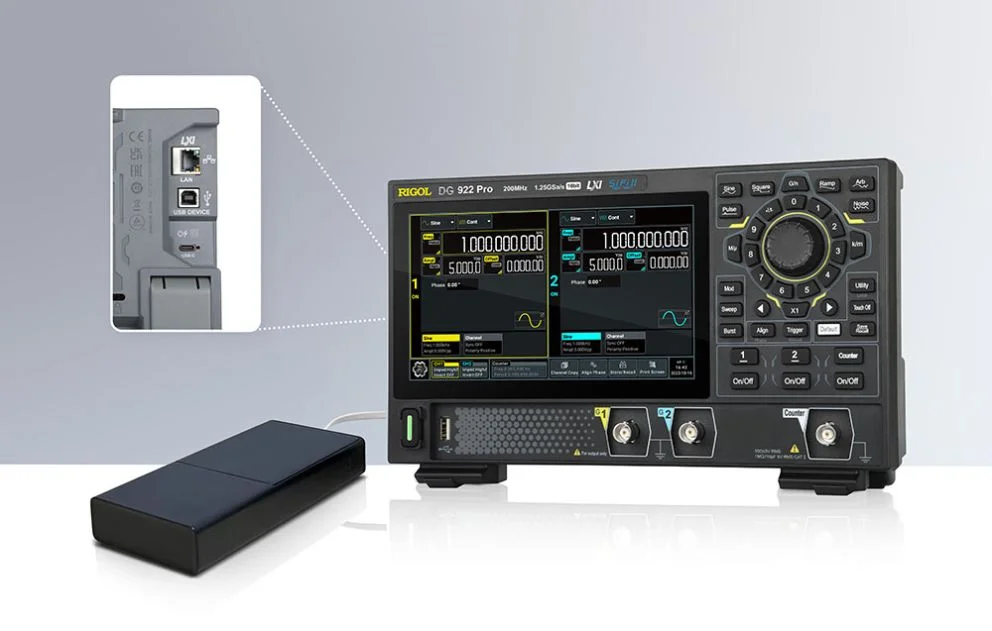

Equipado com conector Tipo-C

O conector Tipo-C permite que o DG800 Pro seja alimentado por uma fonte de energia móvel, tornando os testes no local mais convenientes.

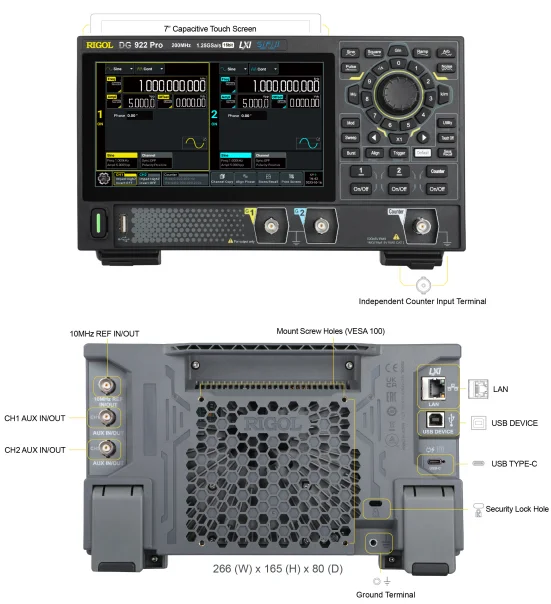

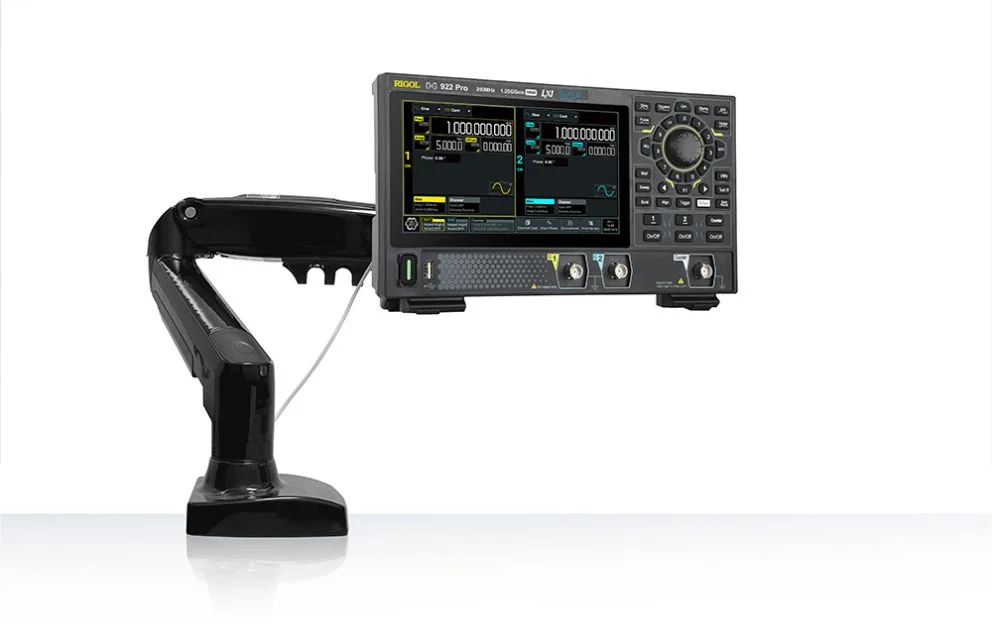

Aparência elegante

O DG800 Pro, com dimensões de 266mm (largura) x 165mm (altura) x 63mm (profundidade), pesa apenas 1,78kg.Com seu design ultraportátil, tamanho compacto e suporte para suporte de display padrão, economiza espaço no seu espaço de trabalho.

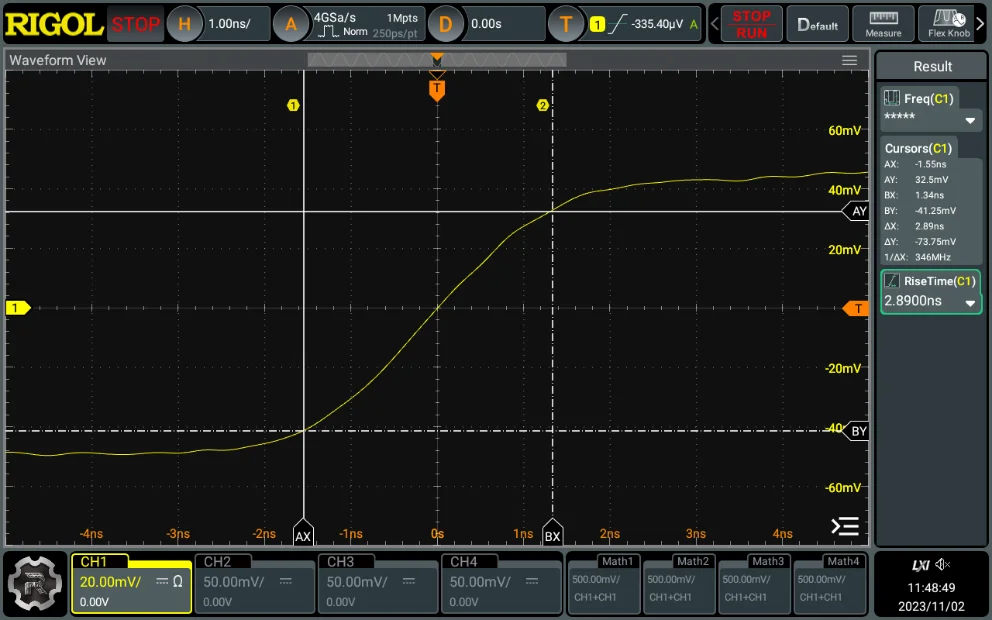

Borda de subida rápida

Onda quadrada de 60 MHz e saída de onda de pulso de borda ajustável de 50 MHz, com tempo de subida de forma de onda tão baixo quanto 3ns, atendendo aos requisitos de forma de onda de diferentes aplicações.

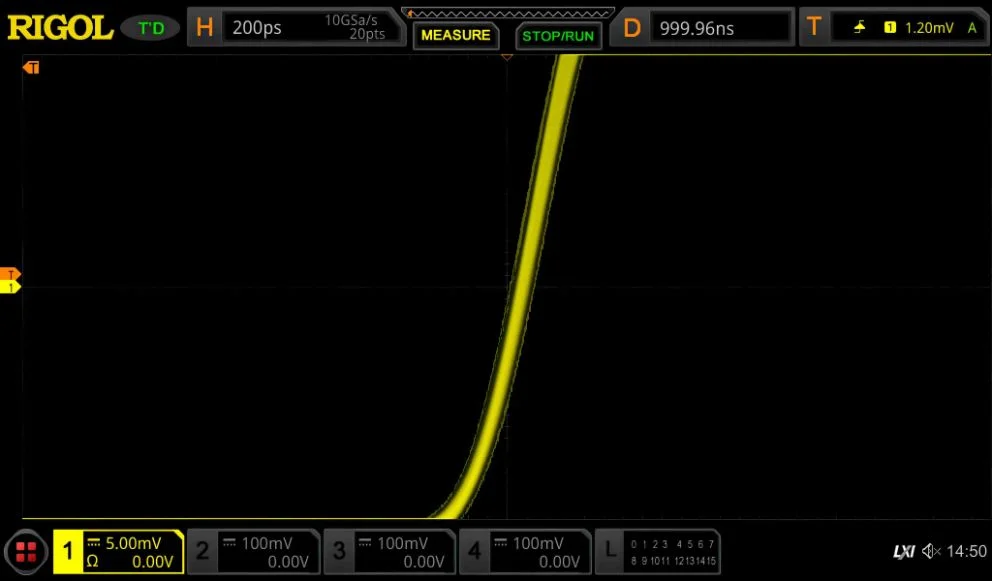

Jitter de sinal ultrabaixo

Baseada na tecnologia SIFI ll da RIGOL, a série DG900 Pro pode gerar qualquer forma de onda ponto por ponto e restaurar sinais sem distorção.A taxa de amostragem é precisamente ajustável. Em comparação com as fontes de sinal DDS tradicionais, o jitter do sinal gerado é menor, com todo o jitter do sinal de saída tão baixo quanto 200ps (rms).

Funções de modulação avançadas

Suporta funções de modulação avançadas (AM, FM, PM, ASK, FSK, PSK, PWM, funções de modulação SUM, etc.).para atender aos requisitos de princípios de comunicação, controle de motores, fontes de alimentação chaveadas e outros cenários de aplicação.

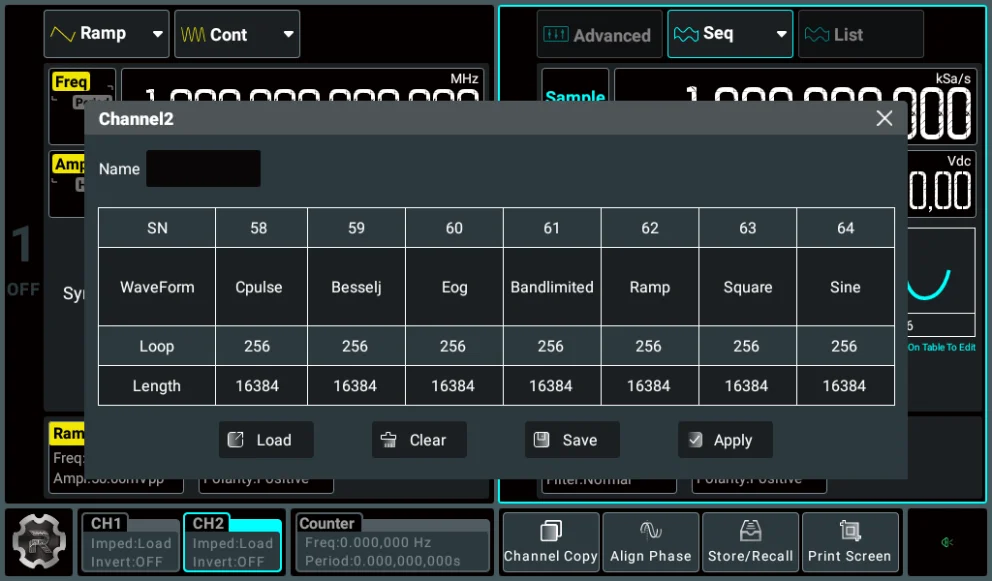

Função de sequência

Suporta até 64 eventos de forma de onda, 256 repetições e é capaz de carregar múltiplos casos de teste em uma sequência que requer execução sequencial simultânea.Assim, melhorando significativamente a eficiência dos testes através da realização de uma troca perfeita de casos de teste.

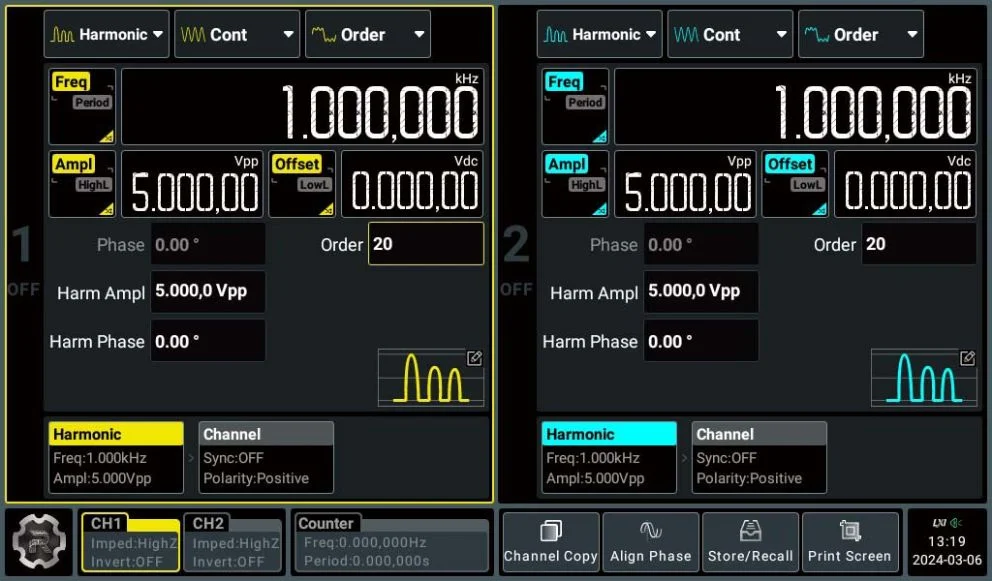

Função de geração de harmônicos até o 20º harmônico

Até 20 funções de empilhamento de forma de onda integradas fornecem um método de medição mais preciso para testes de desempenho de filtros de alta ordem, amplificadores e outros dispositivos

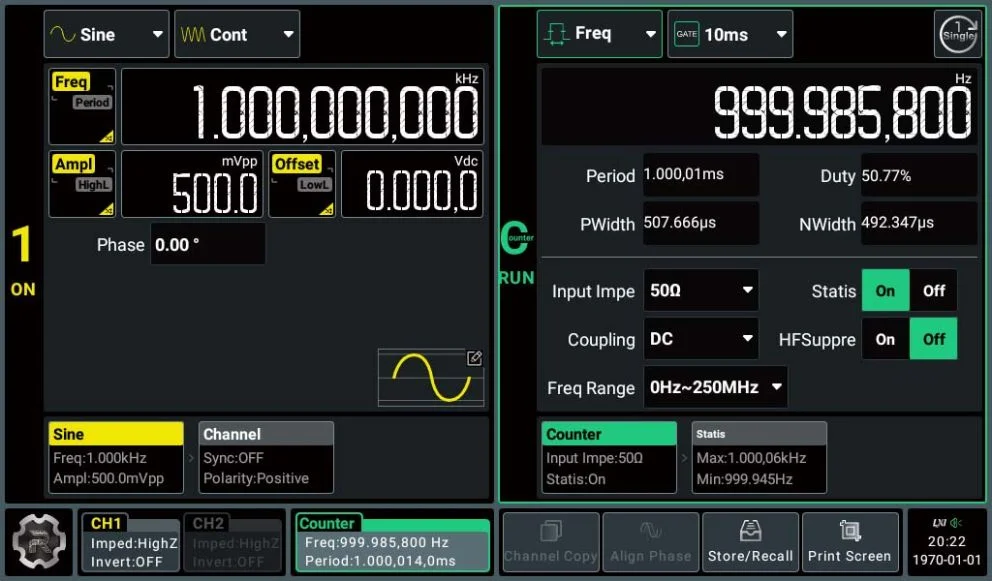

Medidor de frequência de alta resolução

Um medidor de frequência de 7 bits e 1 GHz pode medir a frequência de sinais de alta frequência comuns, como VHF e UHF, facilitando a depuração relevante.

Visão geral do produto

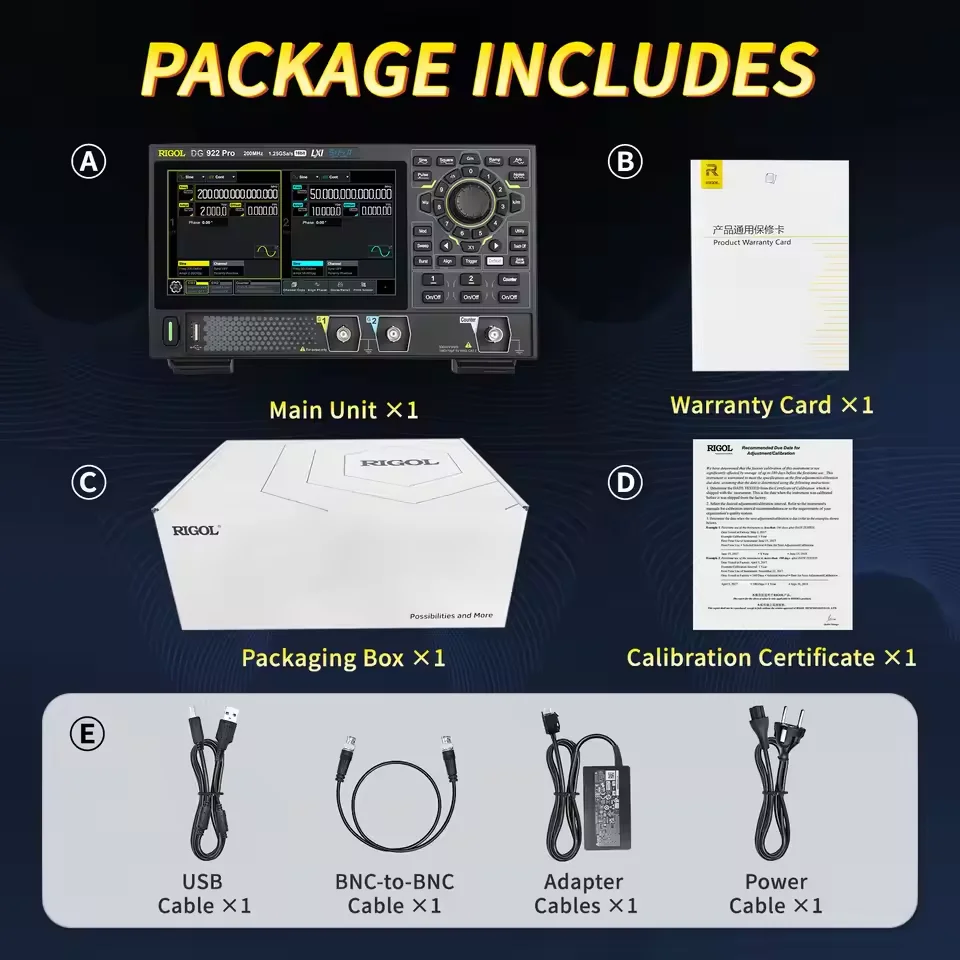

ENVIO:
