- Produto Químico de Alta Preocupação: Nenhum
- É um dispositivo inteligente: no
- Origem: CN (Origem)
- Certificação: CE
- Número do modelo: 4th Axis 3/4 Jaw 80mm
- Condição: novo
- Nome da marca: G-PENNY MACHINE
- CNC ou não: CNC
- Chuck Type: 80mm 3 Jaw Chuck
- Center height: 65mm
- Angle: 0.03 degrees / step
- Reduction ratio: 6:1 (synchronous deceleration mode)
- Magnetic stepping motor: Two-phase 57 step motor Four-wire
- Stretch distance: 50mm
- Axial locking wrench for tailstock: yes
- Stepper motor: Nema23 57x76mm
- Current: 3A

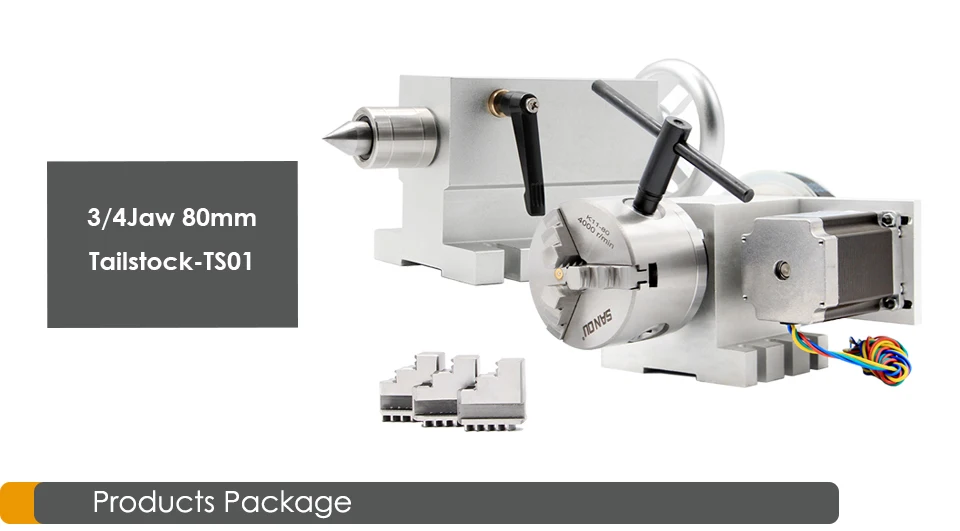

1pcs-4o eixo 80mm 3/4 mandíbula(Maca positiva e mandíbula contrarela)
1 unidade-ponta traseira Contraponto móvel e mutável/inutilizável com cabeça

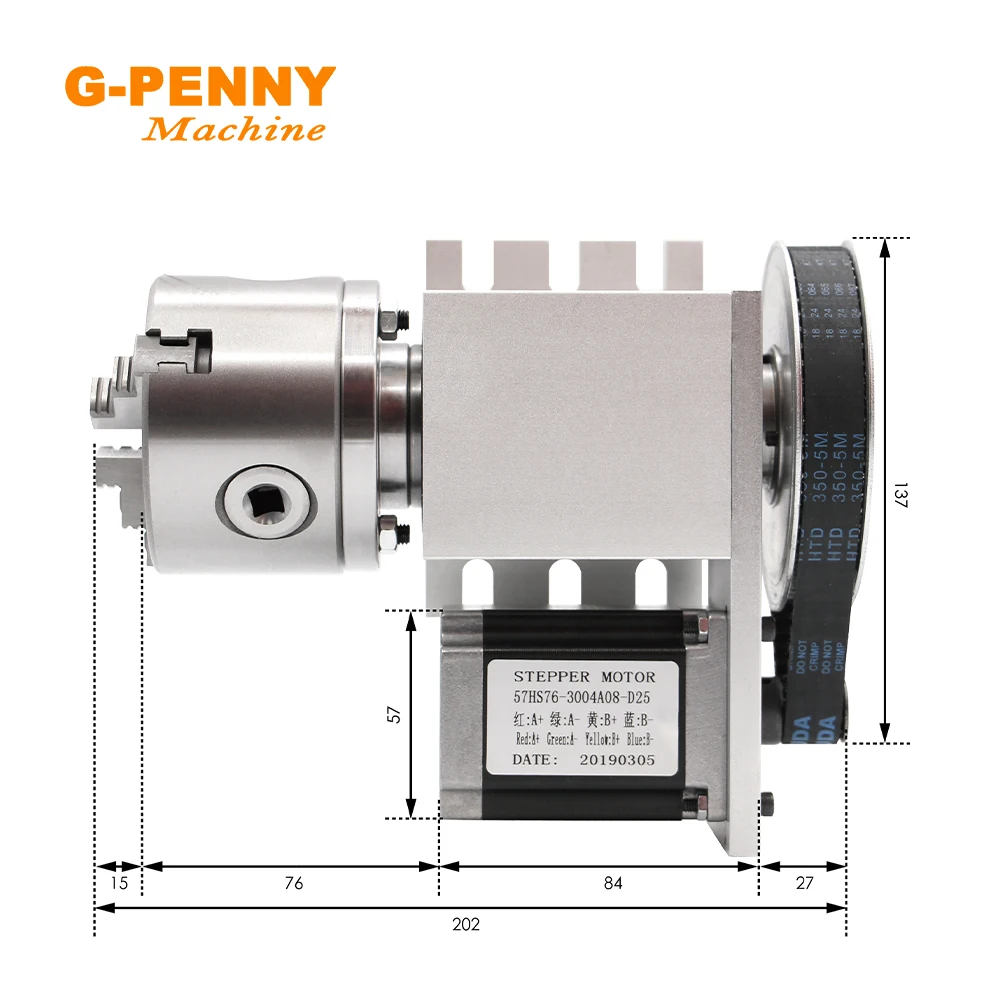

Mandril autocentrante de três mandíbulas de 80 mm
Altura central 65mm
Altura total, 110mm
Ângulo, 0,3 graus/passo
Taxa de redução: 6:1 (modo de desaceleração síncrona)
Motor de passo magnético: motor bifásico de 57 etapas de quatro fios

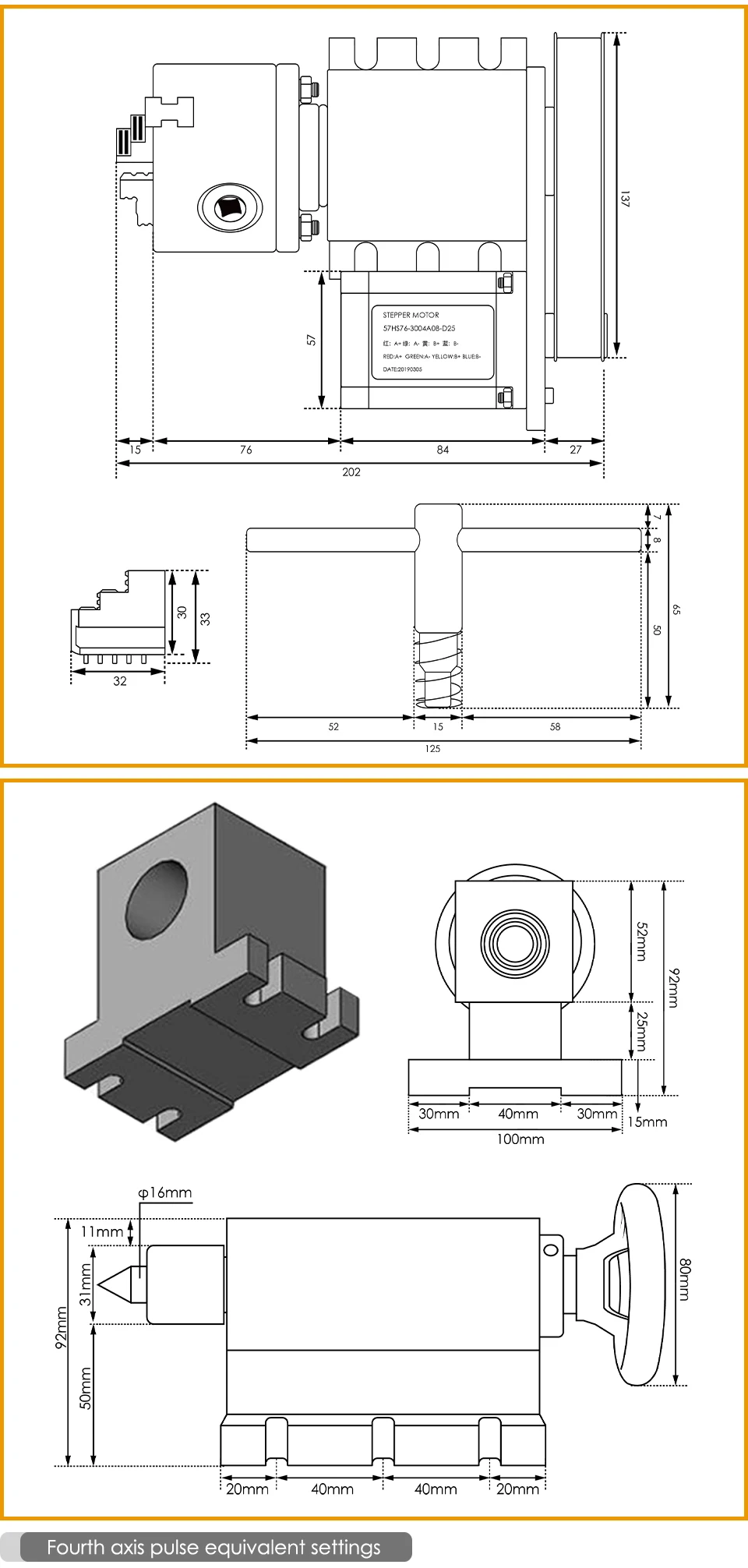

As configurações do sistema Mach3: os pulsos para 1 necessários:
(o motor 1 Círculo do número de pulso × o acionamento do número de subdivisão × taxa de redução) ÷ 360 graus
Por exemplo, o motor bifásico 57, o número de ubdivisão 16, a taxa de redução 50:1
(200 × 16 × 50) ÷ 360 = 444.44444444)
Configurações do sistema Ncstudio: o ângulo de uma caminhada de pulso:
360 ÷ (o motor 1 Círculo de pulso númeror × o acionamento do número de subdivisão × taxa de redução)
Por exemplo: o motor bifásico 57, a quebra do número 16, taxa de redução 50:1
360 ÷ (200 × 16 × 50) = 0.00225
O eixo X ou Y em vez do algoritmo é:
Circunferência ÷ (o motor 1 Círculo do número de pulso r × o acionamento do número de subdivisão × taxa de redução)
Gravação de diferentes tamanhos de barras redondas, o equivalente precisa ser definido.

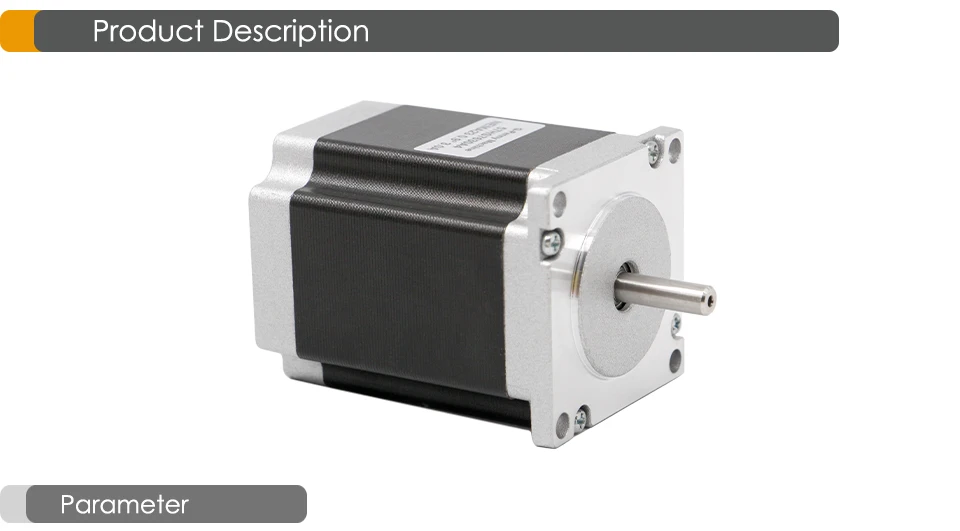

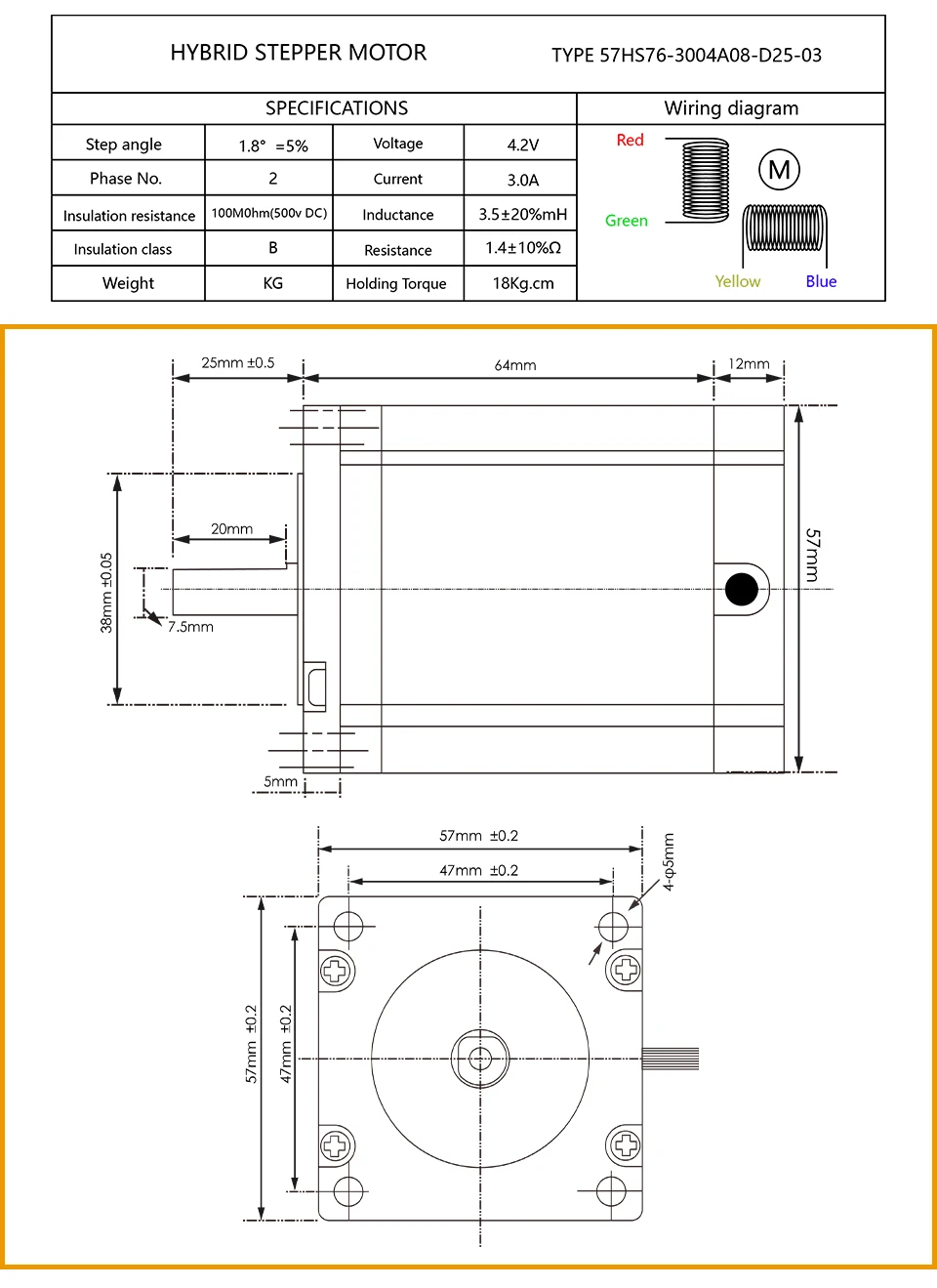

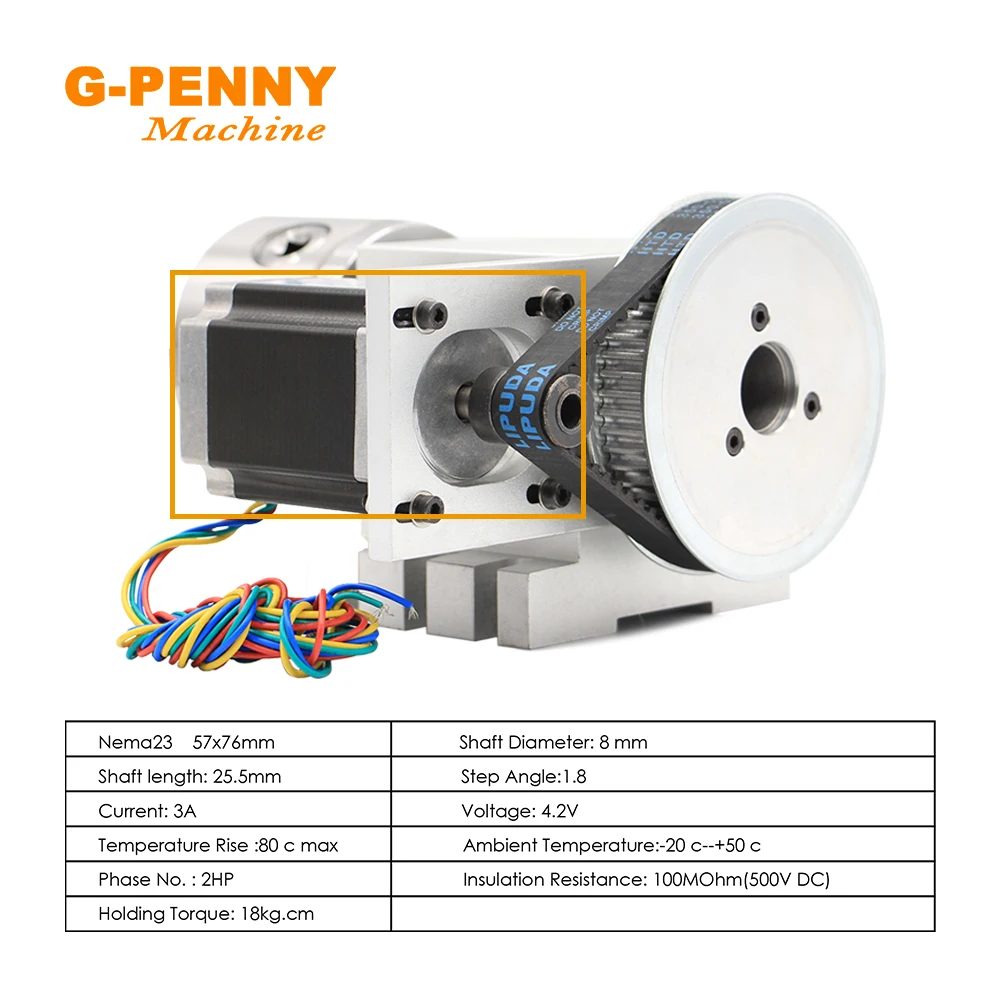

Nema 23 57*76mm
Diâmetro do eixo: 8 mm
Comprimento do eixo: 25,5 mm
Ângulo de passo: 1,8
Corrente: 3A
Tensão: 4,2V
Aumento de temperatura: 80 c no máximo
Temperatura ambiente:-20 c--+50 c
No de fase: 2HP
Torque de retenção: 18kg.cm
Resistência de isolamento: 100MOhm (500V DC)

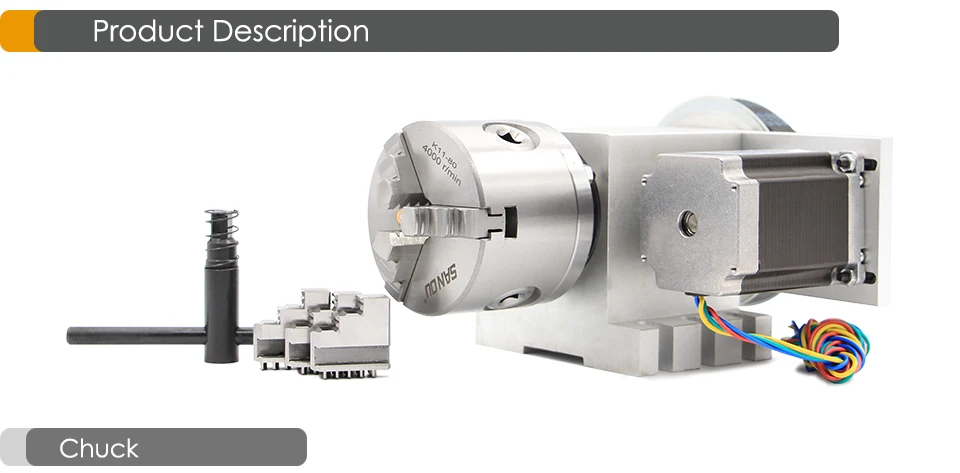

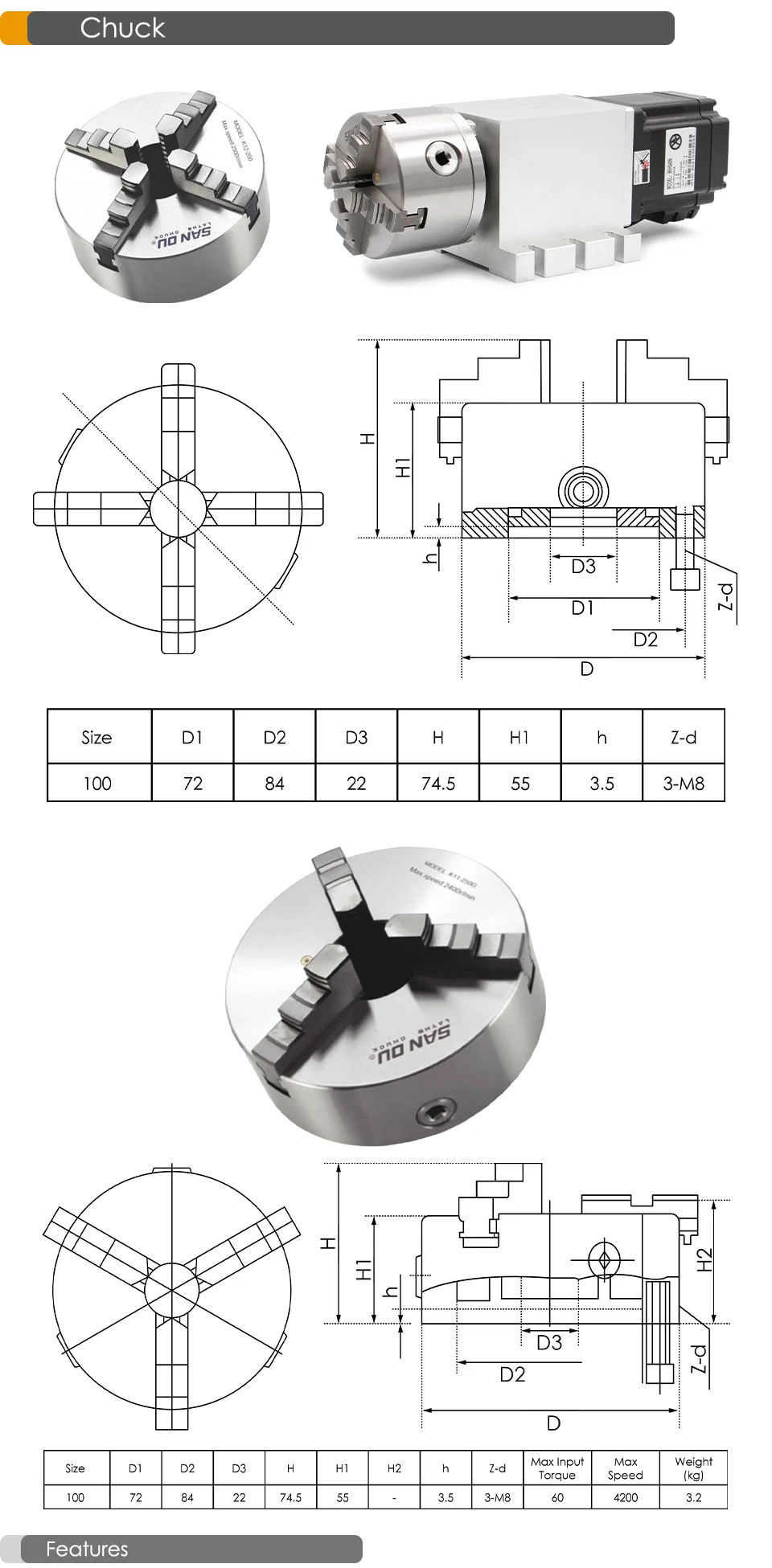

1. Montagem central cilíndrica curta.
2. Os mandris do modelo K12 são fornecidos com uma peça.(que inclui um conjunto de mandíbula interna e um conjunto de fios externos).
3.As mandíbulas para mandril K12A.K12C e K12D são compostas por mandíbulas de duas peças.Eles podem funcionar como mandíbulas internas por meio de ajuste.
4.As mandíbulas para mandris K12A e K12D estão em conformidade com o padrão ISO3442.
5. Os mandris modelo K12C são fornecidos com mandíbulas tradicionais de duas peças.
6.Podemos fornecer todos os tipos de mandíbulas macias.
7. Conforme solicitado, podemos fornecer mandris montados pela frente.

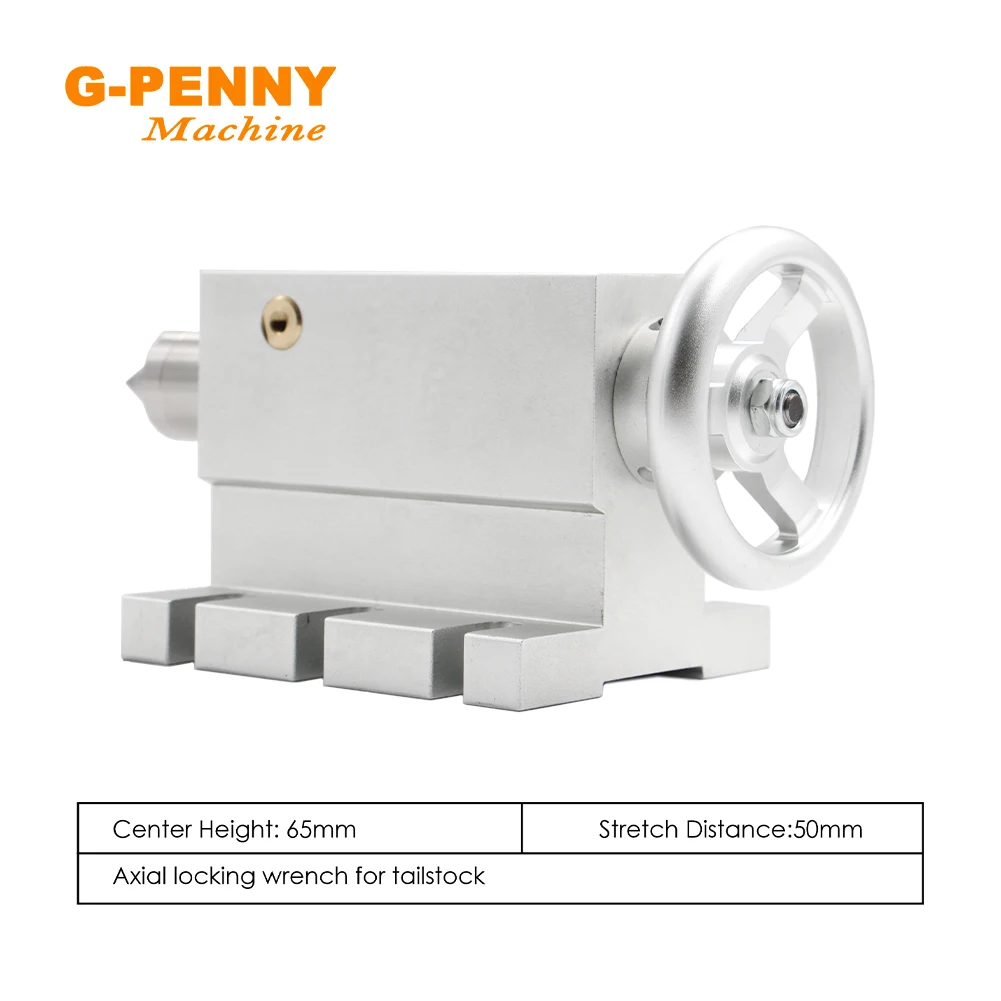

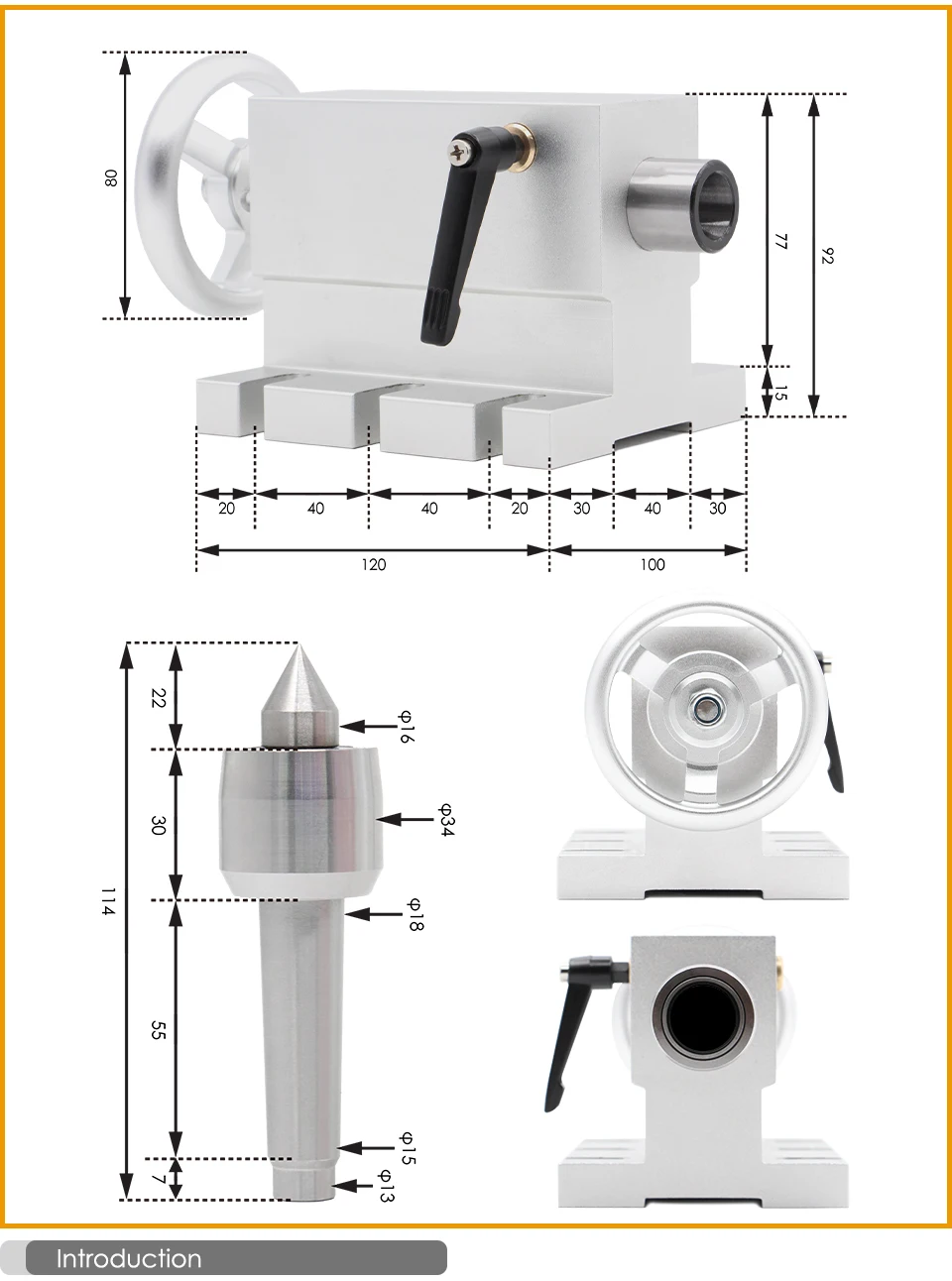

Tipo de contraponto: MT02 (Uma Cabeça)
Altura central: 65 mm
Distância de estiramento: 50mm
Chave de travamento axial para contraponto

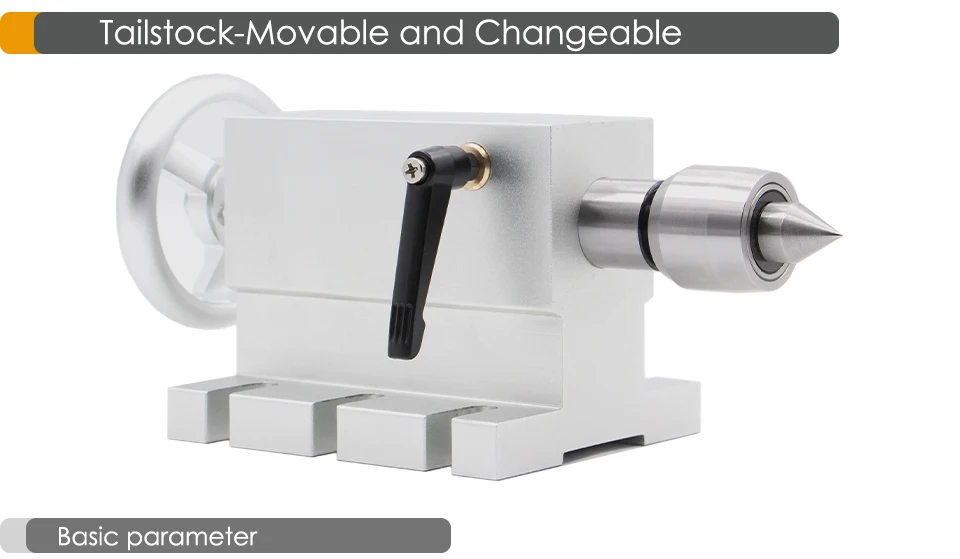

O contraponto é o nosso novo design, que tem uma cabeça.Essas cabeças podem ser movidas e substituídas.Você pode mudar a cabeça de acordo com sua necessidade.
O contraponto possui uma chave com travamento axial, fixará o contraponto e ajudará-o a funcionar bem.
Nossa loja vende cabeças diferentes, você pode encontrá-las nas categorias de contraponto.

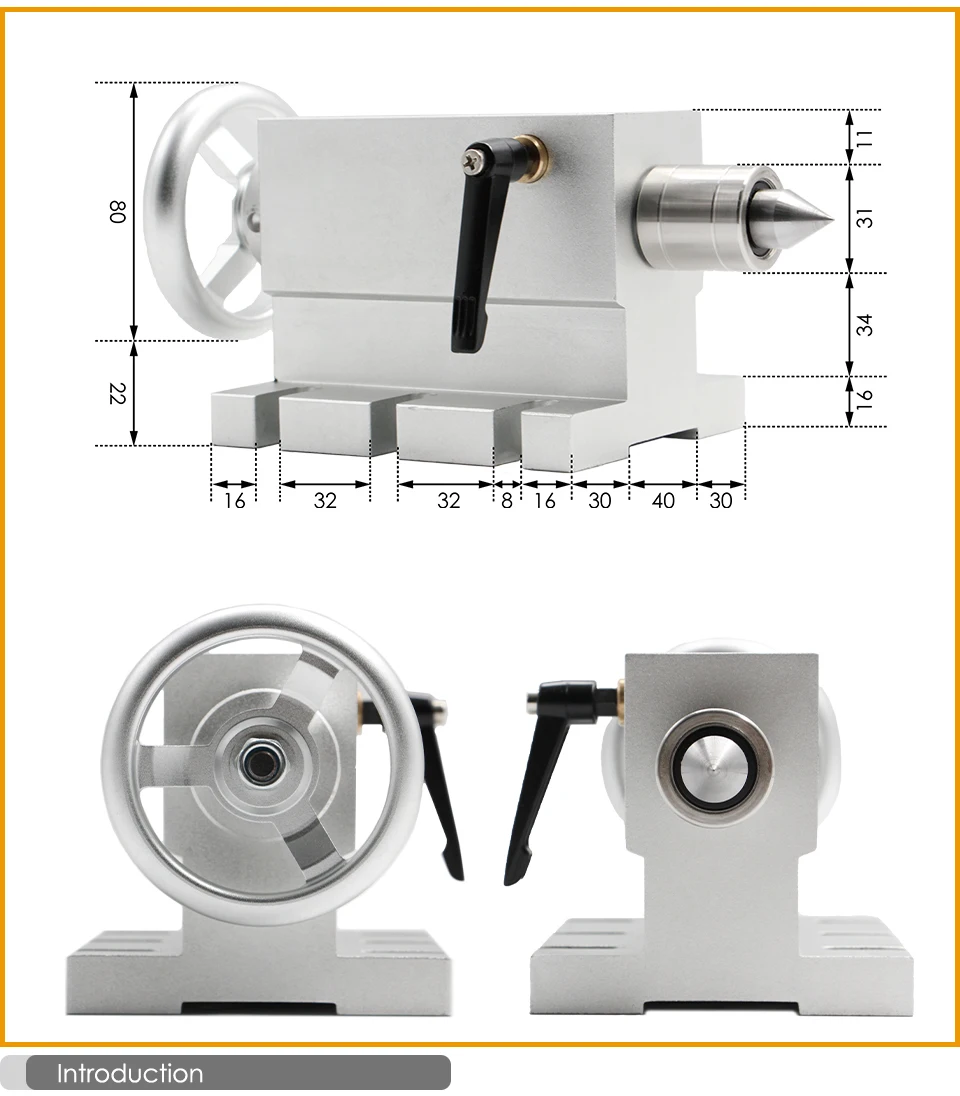

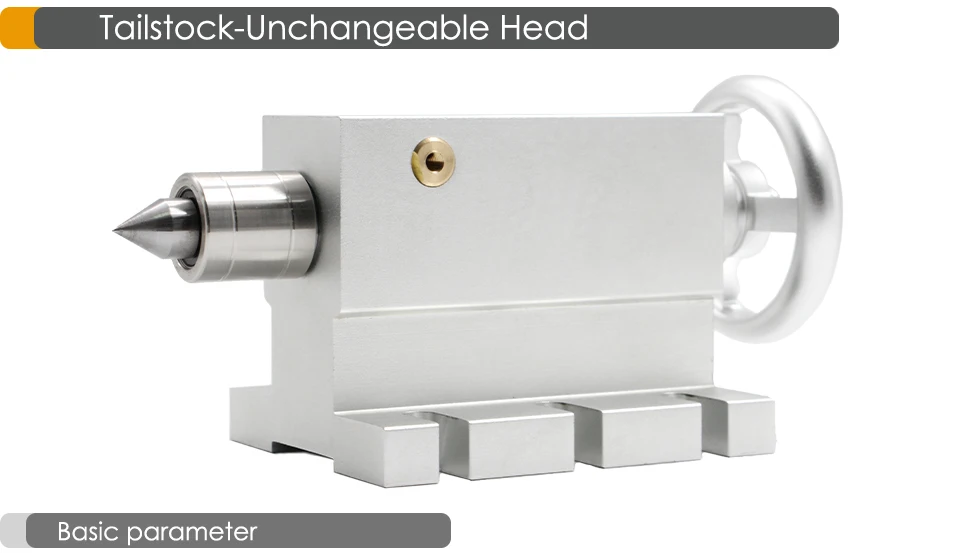

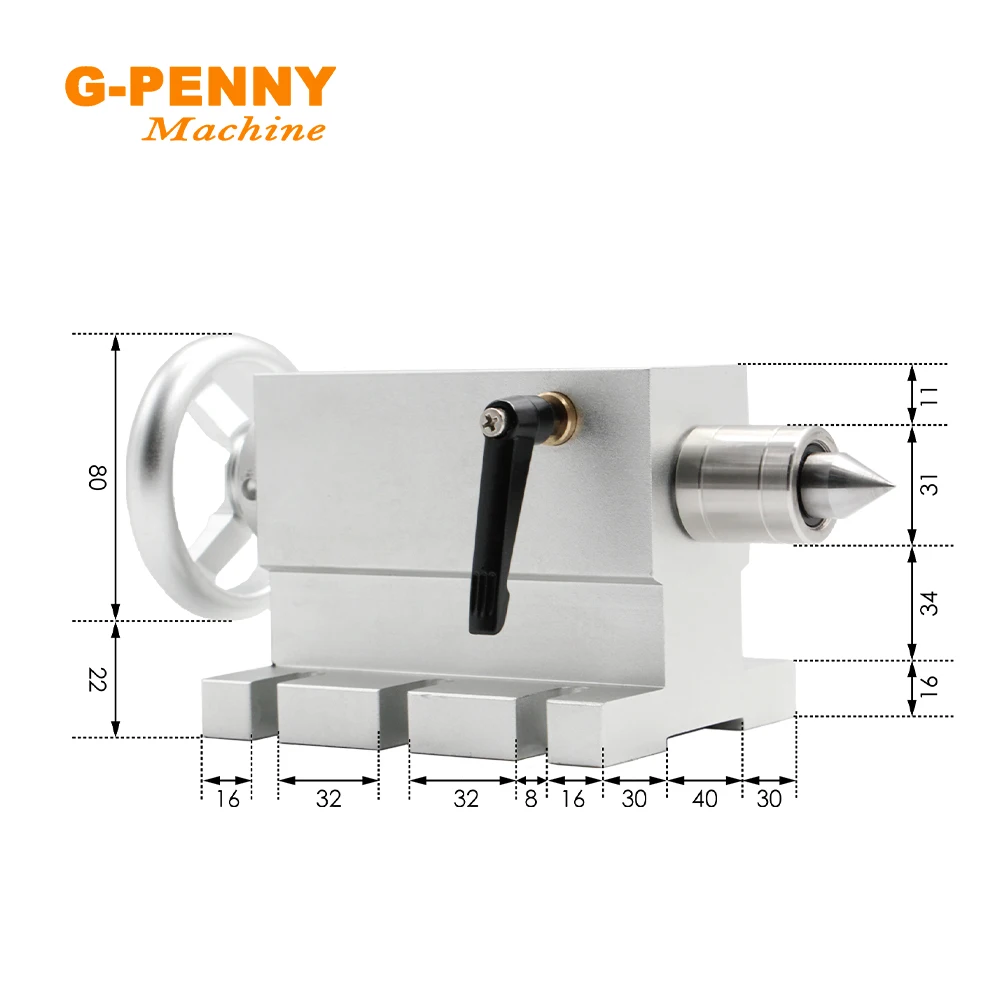

Tipo de contraponto: TS01 (Uma Cabeça)
Altura central: 65 mm
Distância de estiramento: 50mm
Chave de travamento axial para contraponto
Este contraponto não pode mudar a cabeça, o contraponto possui uma chave com travamento axial, que pode fixar o contraponto e ajudá-lo a funcionar normalmente.
Recomenda-se o uso de contraponto que possa substituir a cabeça.
Temos uma cabeça separada para venda.
