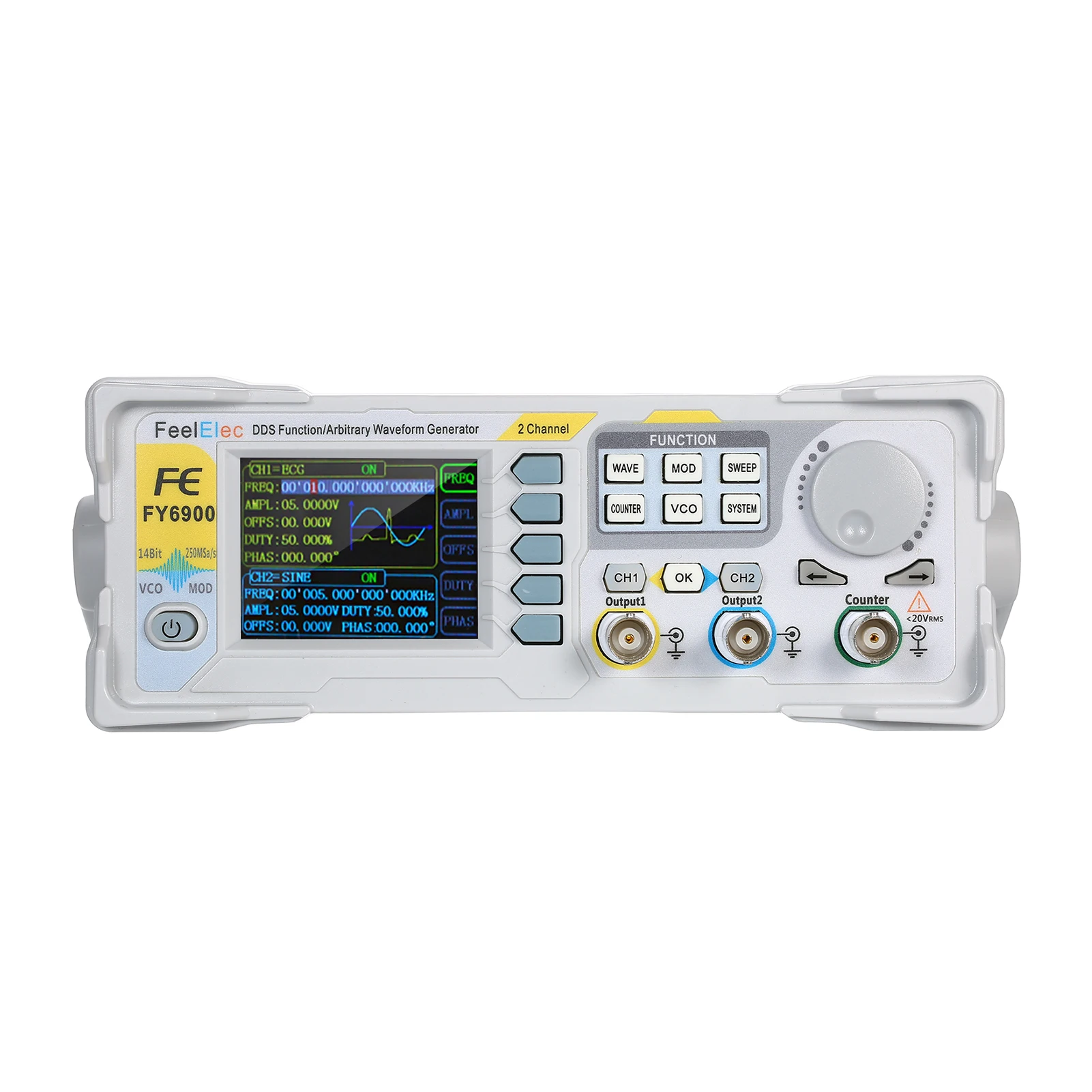

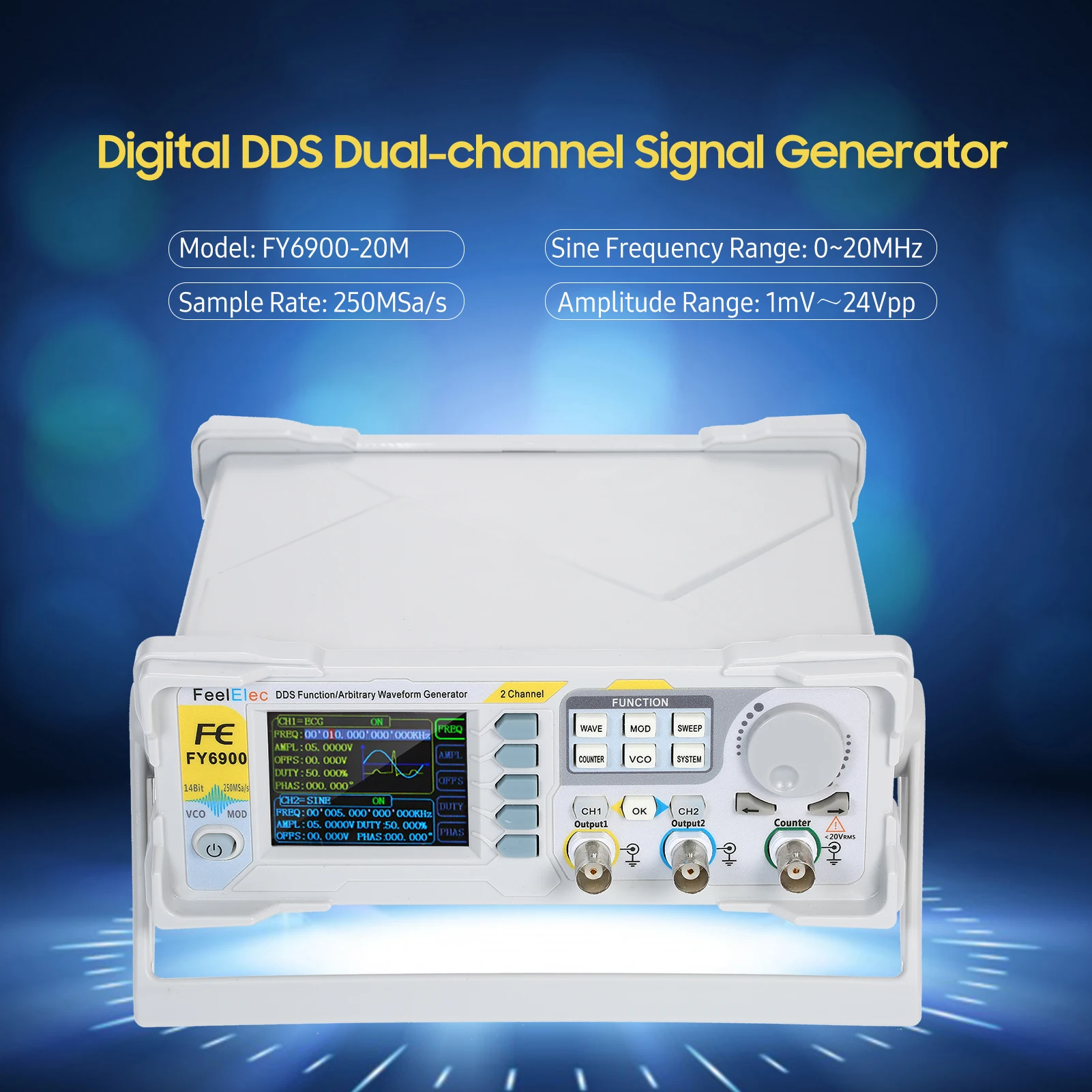

FY6900-100M Digital DDS Signal Generator, Dual-Channel, Signal Fonte Frequency Meter, arbitrária Waveform Generator, pulso

Características:
1. Adote a tecnologia Direct Digital Synthesizer (DDS) e forneça sinais de distorção estáveis, precisos, puros e baixos.

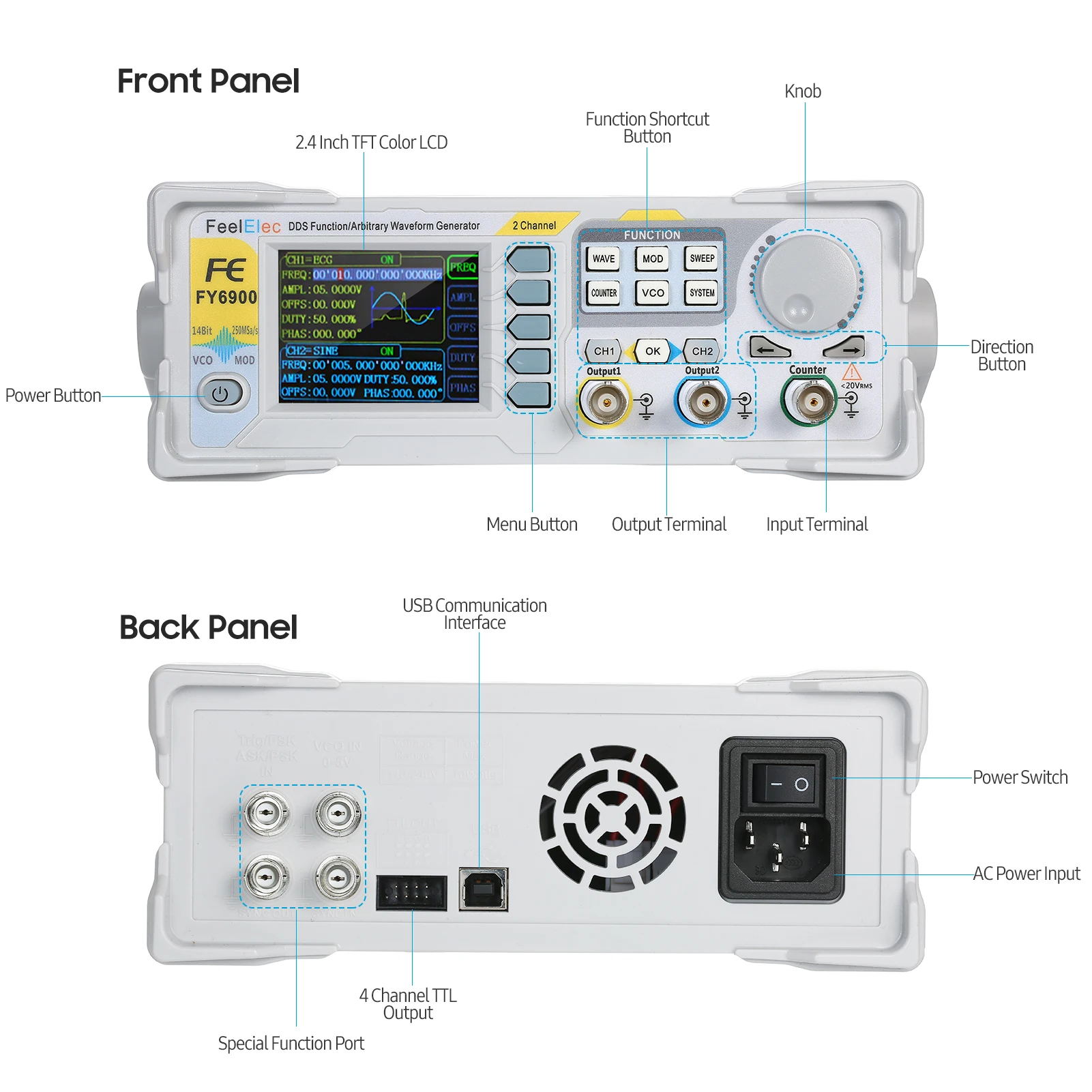

2. 2.4 polegadas TFT LCD a cores com resolução 320*240, exibe simultaneamente parâmetros e gráficos de CH1 e CH2.
3. Adote a tecnologia MagicPulse, baixo jitter (RMS)<200ps.
4. O instrumento usa 14bits de alta velocidade D/A chip conversor (5Vpp saída quantização erro é inferior a 1mV), 300MSa/s taxa de amostra, 14bits resolução vertical.
5. Pode produzir até 99 grupos de funções/forma de onda arbitrária, contém 35 grupos de formas de onda predefinidas e 64 grupos de formas de onda definidas pelo usuário. Formas de onda predefinidas: Seno, quadrado (ciclo de trabalho ajustável), pulso (largura do pulso e tempo de ciclo podem ser definidos com precisão), triângulo/rampa, CMOS(0 ~ 12V), quatro canais TTL, ascensão exponencial, queda exponencial, ruído, ECG, DC etc.
6. Permite armazenar 64 arquivos de dados de onda arbitrários, cada um com profundidade de armazenamento de onda 8192 pontos * 14bits; (Quanto maior a profundidade de armazenamento de onda, mais detalhes a forma de onda é salva, e os detalhes do sinal podem ser restaurados com elevada precisão.)
7. Vários tipos de modulação: AM, FM, PM, ASK, FSK e PSK modulações.
8. Função da varredura: pode varrer 4 propriedades dos sinais que incluem a frequência, a amplitude, o offset e o ciclo do dever; Tem tipos lineares e do logaritmo dois da varredura; 0.01S ~ 999.99S varre o tempo; Acima, descendo e roundtrip varrer direções.
9. Função VCO (Voltage Control Output): pode ser alcançado por um sinal de entrada externo: tensão controlando frequência, tensão controlando amplitude, tensão controlando offset, tensão controlando ciclo de trabalho e modulações PWM.
Função de saída 10. Burst: tem gatilho manual, gatilho CH2 interno e gatilho externo para suas opções. Pode output trens do pulso 1 ~ 1048575.
Onze. Função do contador: tem 2 modos de medição do acoplamento incluindo acoplamento DC e acoplamento AC. Este projeto pode resolver o problema da imprecisão do acoplamento AC.
Doze. Canais funcionais duplos padrão que são equivalentes a dois geradores independentes.
Treze. Função do canal SYNC: cópia do waveform do apoio e cópia do estado entre canais.
Catorze. Suporta dois ou mais geradores de sinal conectados para obter saída multicanal, a saída síncrona de suporte máximo de 16 canais, a fase entre cada canal pode ser ajustada.
Quinze. Ajuste com precisão as fases dos dois canais. A precisão pode ser 0.01 °.
16. Resolução de amplitude mínima pode ser até 1mV. Amplitude gama é 1mV ~ 25Vpp.

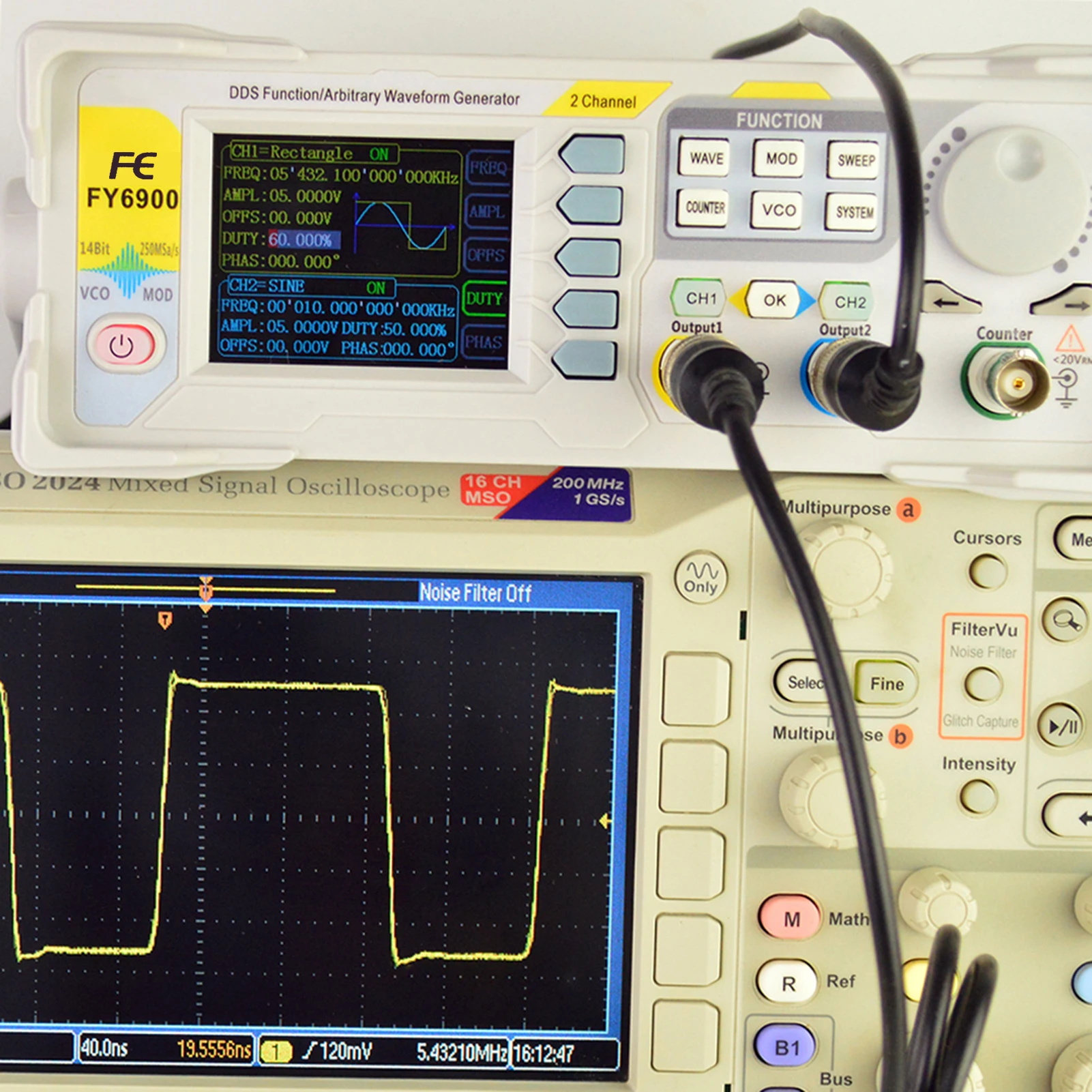

17. O dever-ciclo de cada canal pode ser ajustado independentemente 0,01%-99,99%, a definição de ajuste é 0,01%.
18. -12V ~ + 12V DC função Offset. Resolução 0,001 V.
19. Save Function: ele pode salvar 20 conjuntos de parâmetros definidos pelo usuário e pode ser carregado a qualquer momento.
Vinte. Função de comunicação: todas as funções podem ser controladas pelo programa do PC e o protocolo de comunicação está aberto para o desenvolvimento secundário.
21. Proteção contra curto-circuito: todos os canais podem trabalhar mais de 60 segundos quando a carga está em curto-circuito.
22. Fornecer poderosa onda edição software PC. Os usuários podem baixar forma de onda arbitrária para este instrumento após editar através do programa PC que está incluído no CD do usuário.

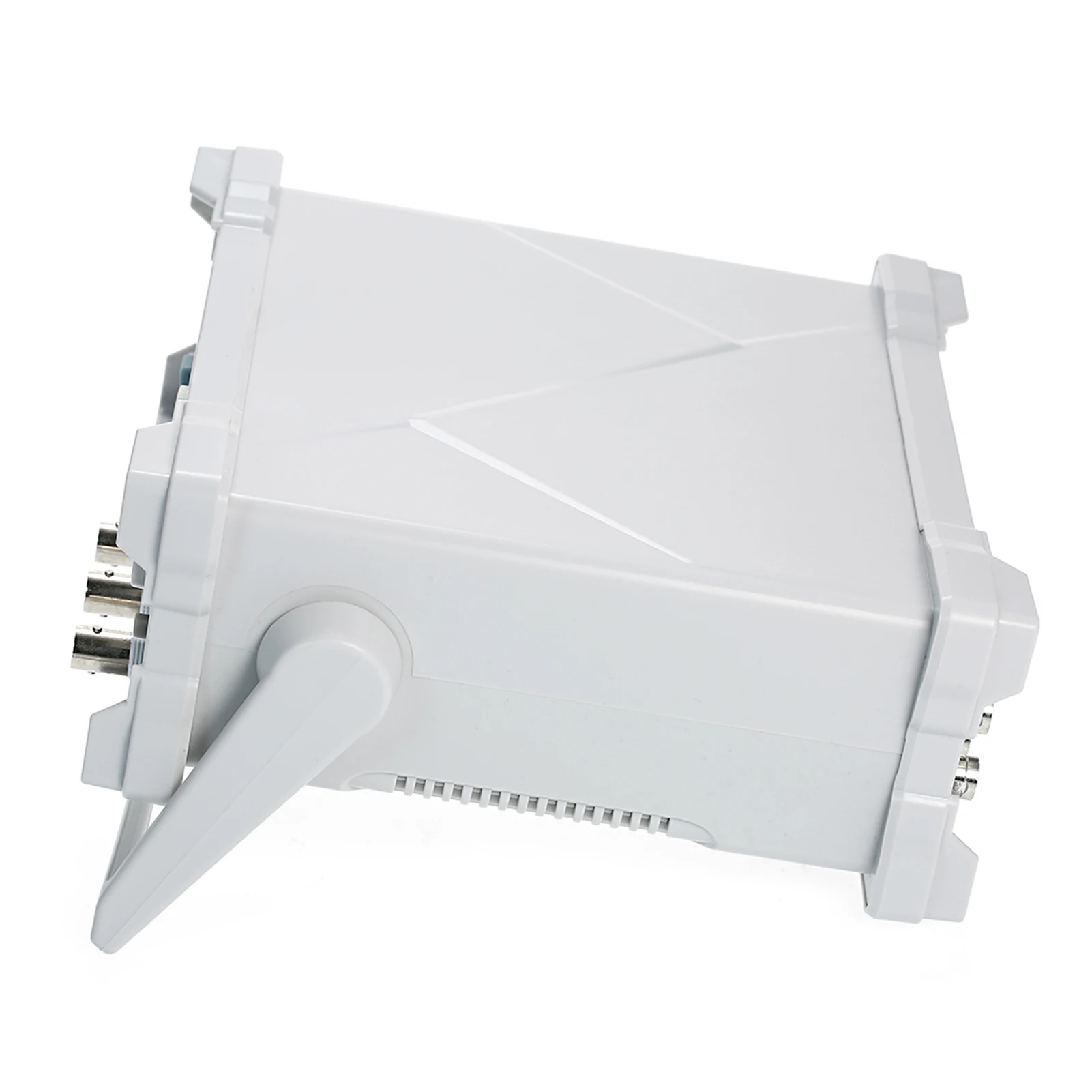

23. Adote o escudo plástico do ABS com tipo tabela projeto. Use 100-240V (AC) ampla tensão de alimentação.

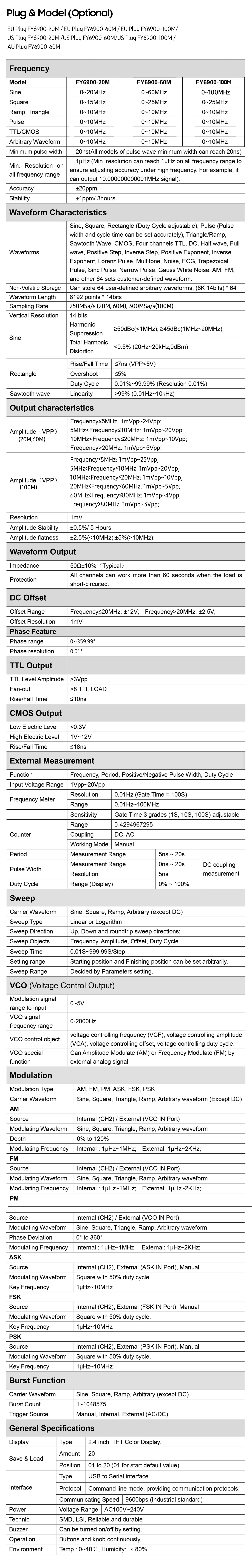

Especificação:

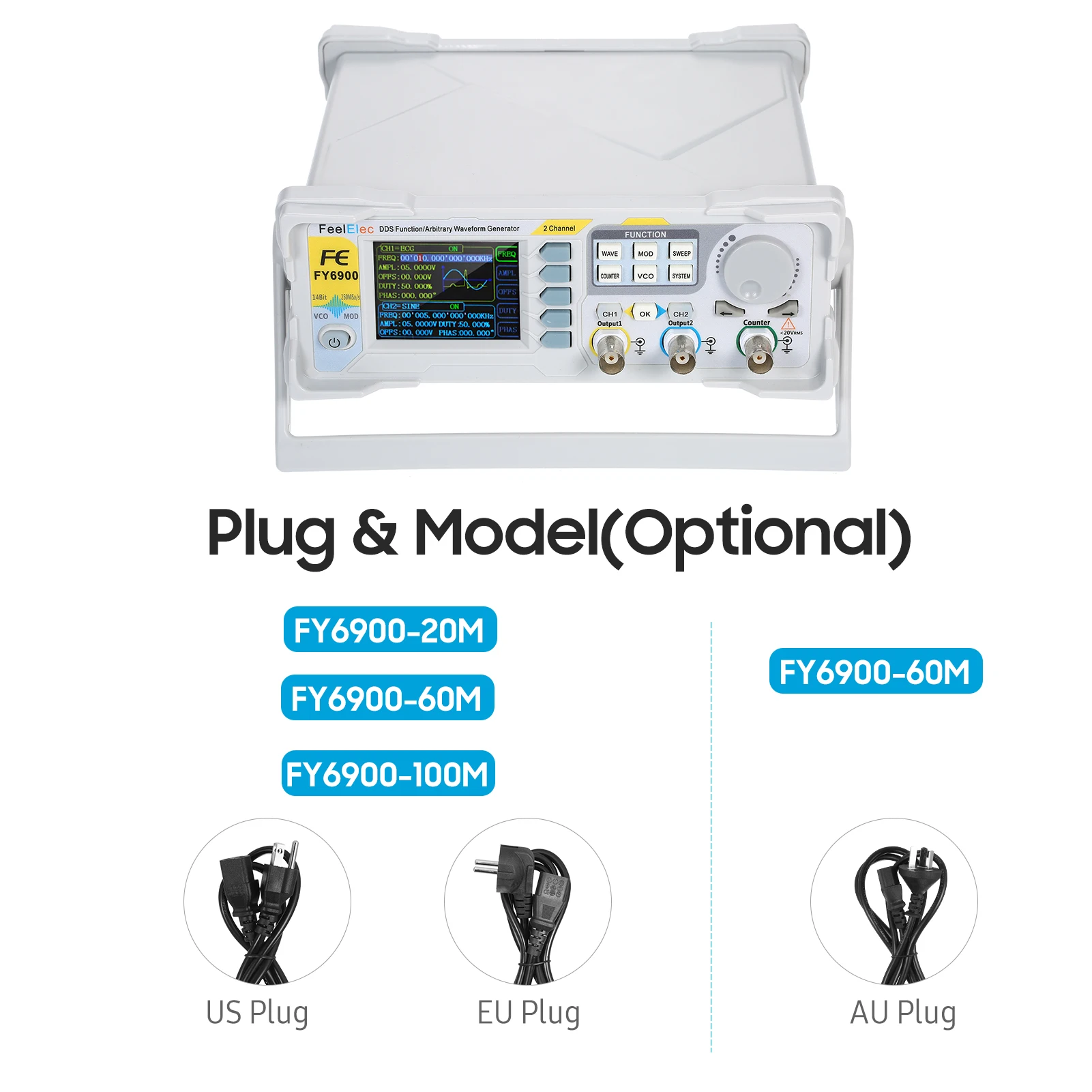

Plugue e modelo: Plugue UE FY6900-20M/Plugue UE FY6900-60M/Plugue UE FY6900-100M/Plugue EUA FY6900-20M/Plugue EUA FY6900-60M/Plugue EUA FY6900-100M/Plugue AU FY6900-60M (Opcional)
Materiais: ABS
Seno: 0 ~ 20MHz(20M), 0 ~ 60MHz(60M), 0 ~ 100MHz(100M)
Taxa de amostragem: 250MSa/s(20M,60M), 300MSa/s(100M)
Escala da amplitude da saída: 1mV ~ 24Vpp(20M,60M), 1mV ~ 25Vpp(100M)
Resolução vertical: 14 bits
Comprimento Waveform: 8192 pontos * 14bits
Largura mínima do pulso: 20ns
Modulação Tipo: AM, FM, PM, ASK, FSK, PSK
Display: 2.4 polegadas (320*240), display colorido TFT
Armazenamento não volátil: Pode armazenar 64 formas de onda arbitrárias definidas pelo usuário, (8K 14bits) * 64
Potência: AC100V ~ 240V

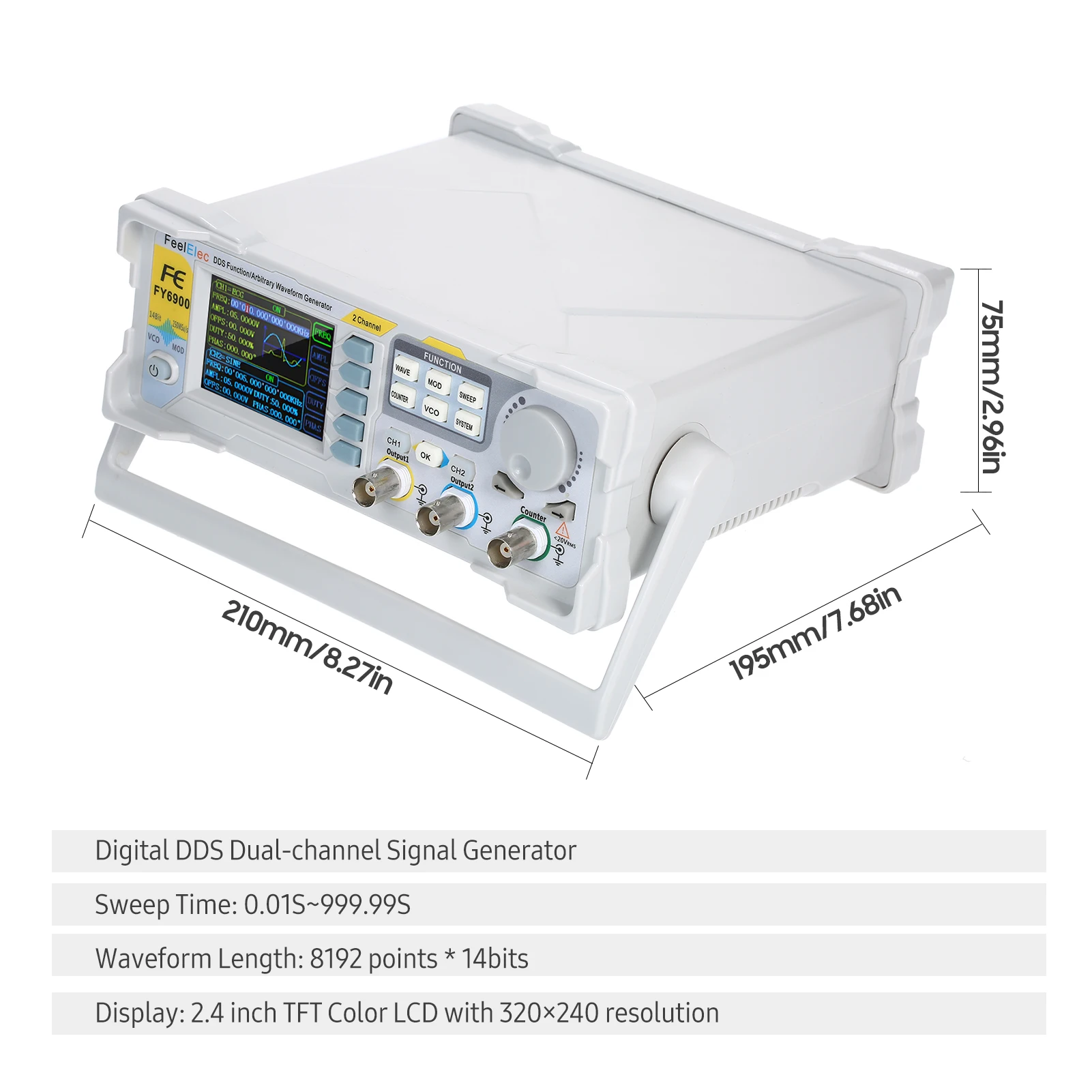

Tamanho do item: 210*195*75mm/8,27*7,68 * 2,96in (L * W * H)
Peso do Item: 611g/21,56 oz
Peso do pacote: 1065g / 37.51oz
Tamanho do pacote: 27*21*9.5cm / 10.63*8.27 * 3.75in

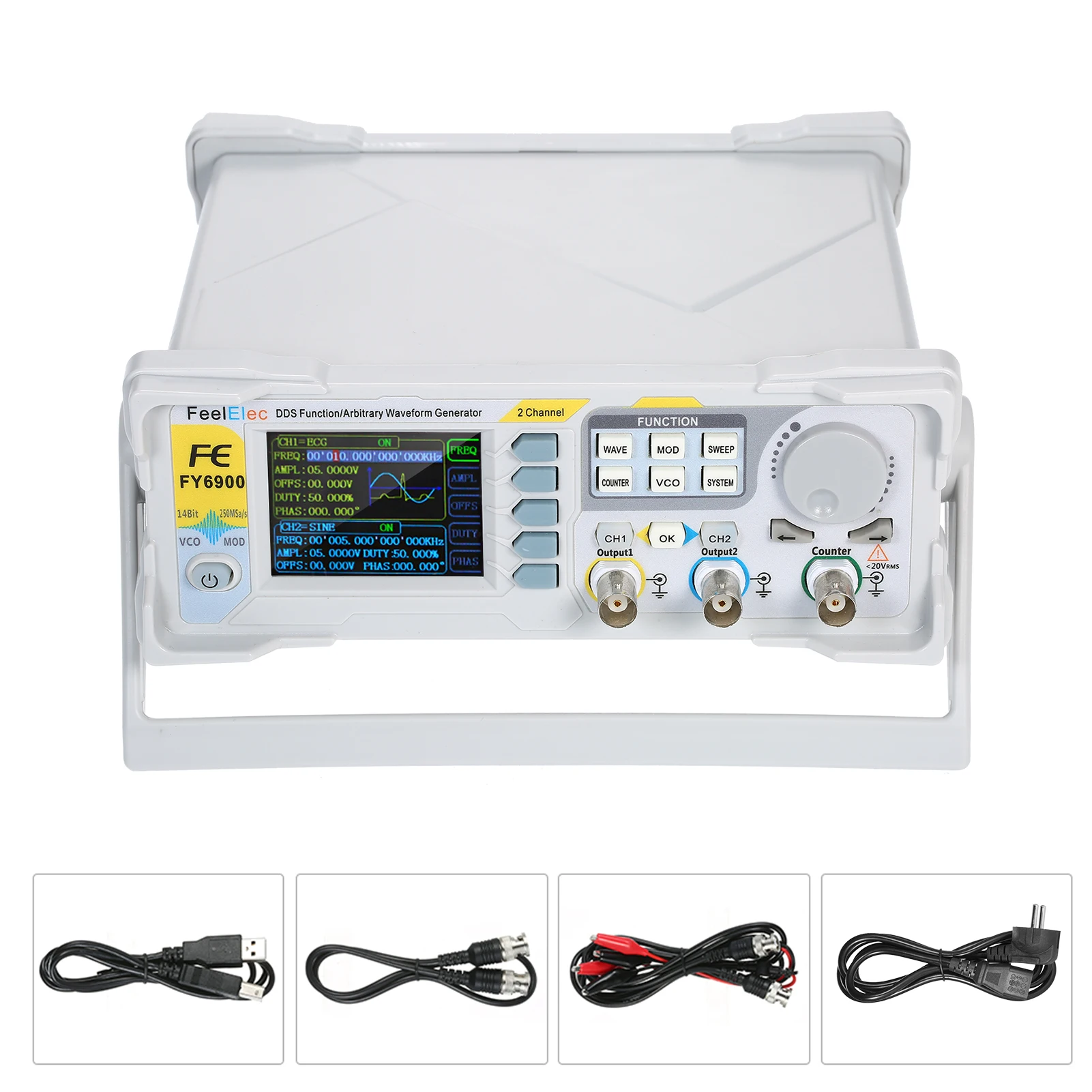

Lista do pacote
Gerador do sinal 1 * DDS
1 * Cabo De Alimentação
1 * cabo dados USB
Cabo 1 * BNC-BNC
2 * cabo BNC-Clip
