Fonte de sinal de canal duplo MS5351-2VFO-150 V1.03 0,01 mHz-150 mHz gerador de sinal

Tensão de alimentação: DC 4,5V-5,5V.Observe que esta máquina não possui uma unidade de estabilização de tensão integrada e não fornece energia na faixa de tensão

Corrente de alimentação: 60ma

Largura de banda de saída: 0,01mHz -150mHz

Etapa de saída de digitalização: 1 khz, 10 khz, 100 khz, 1 mhz 4 marchas

Impedância de saída: 50 ohms

Forma de onda de saída: onda quadrada

Saída VPP: 2,6V

A operação é a mesma da minha fonte ADF4351-VFO:

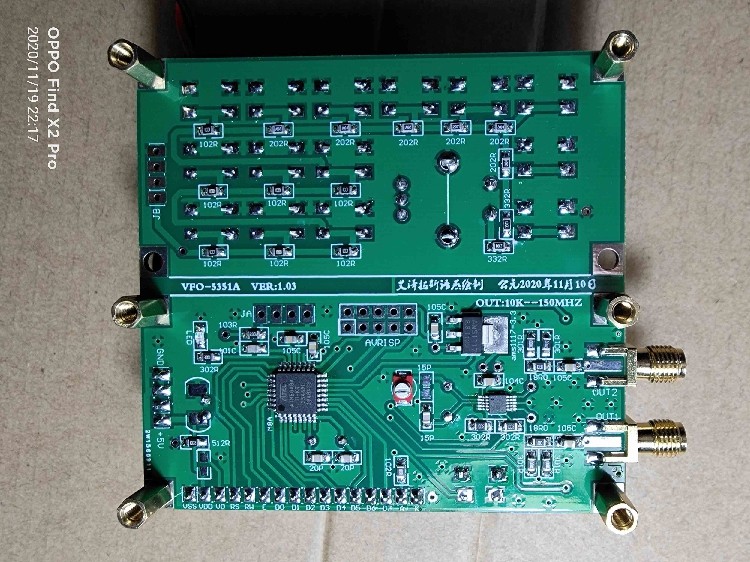

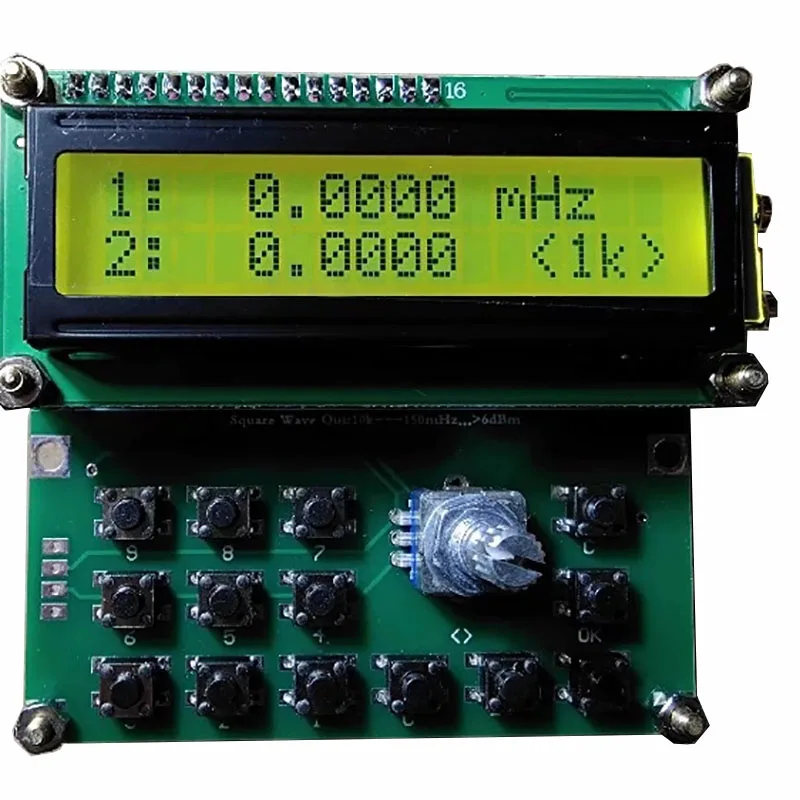

O teclado de operação consiste em 15 teclas ppt, 10 teclas numéricas 0-9 e teclas "++" e "--" para ajustar a frequência.Ao mesmo tempo, também gera comportamento de saída de emissão.Pressione rapidamente as teclas "++" ou "--" para aumentar ou diminuir 1 kHz ao emitir a frequência original.Pressionar e segurar as teclas "++" ou "--" por mais de 1 segundo resultará em um aumento ou diminuição contínua do modo de digitalização.Para encerrar a digitalização, você só precisa pressionar as teclas “++”, “--” ou “ok” uma vez.A tecla “ok” é a tecla de controle de saída, que emite uma vez e para novamente.O comportamento de emissão causado por “++” ou “--” requer duas prensas de “OK” para encerrar o comportamento de emissão.Quando este produto tem comportamento de emissão de saída, uma ">>" aparecerá no canto superior direito da tela, e a tecla "C" finalizará a emissão e redefinirá a frequência para zero.

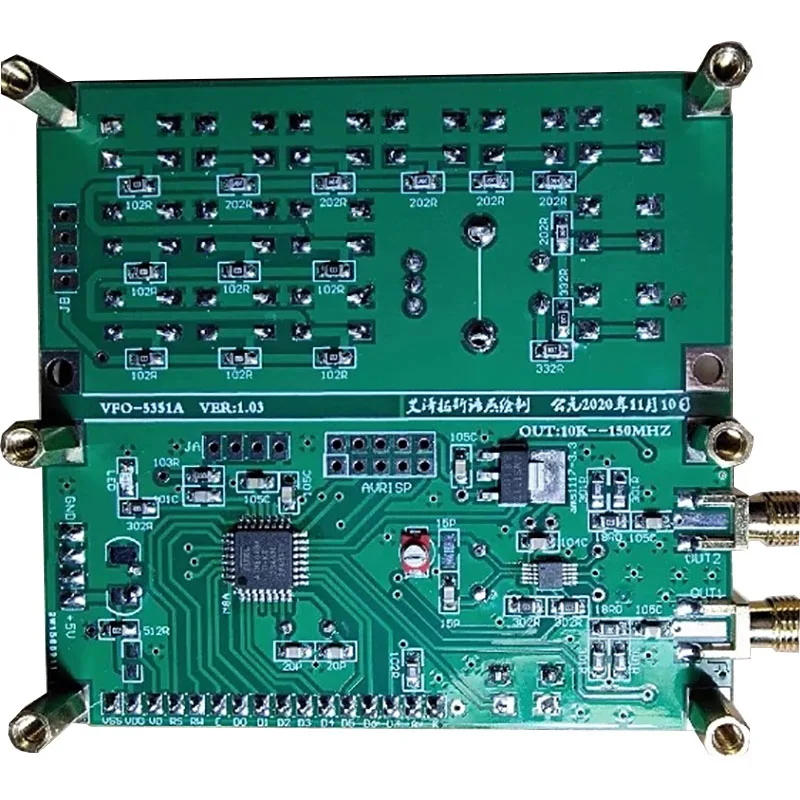

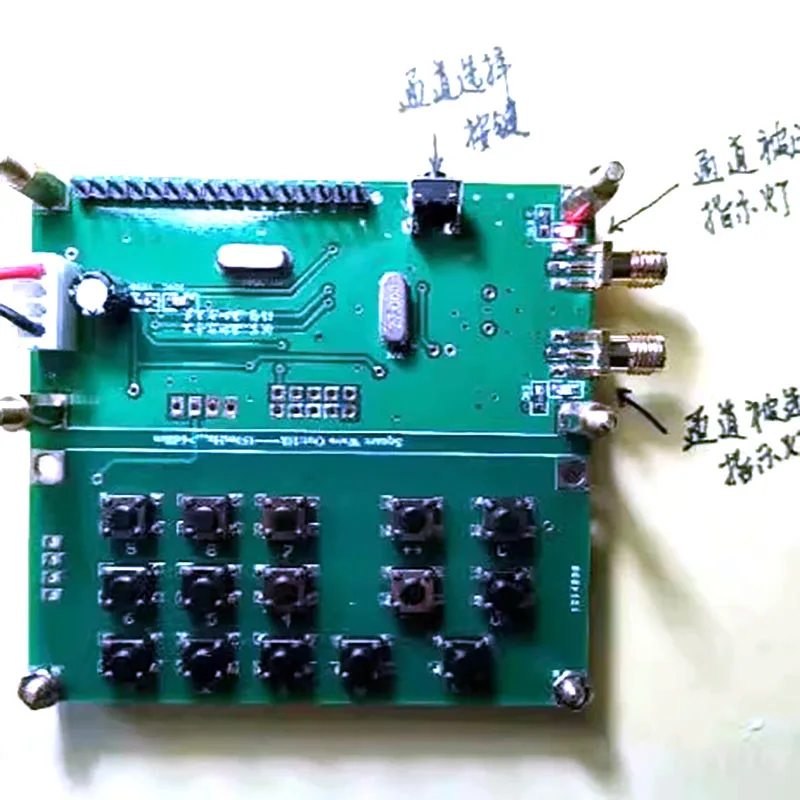

Há um botão de loop de seleção de canal na parte inferior da tela LCD, que alterna as seguintes opções: “saída de 1o canal”, “saída de 2o canal” e “ambos canais saem simultaneamente” por padrão quando ligado.

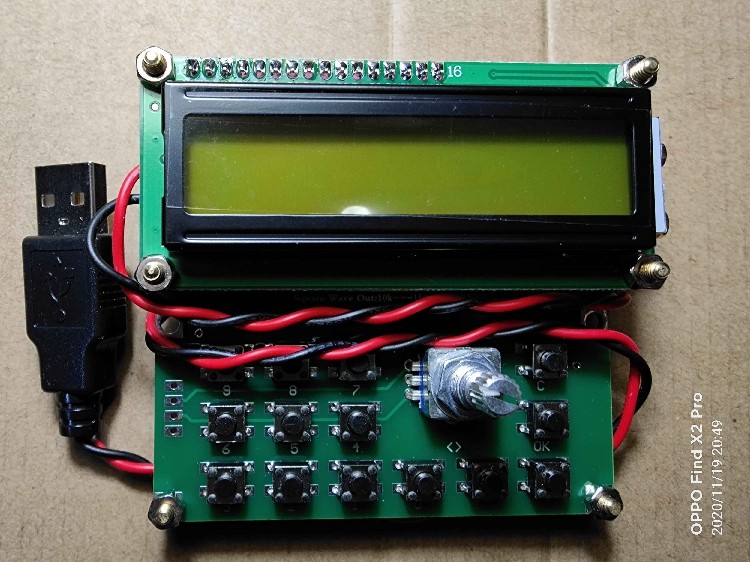

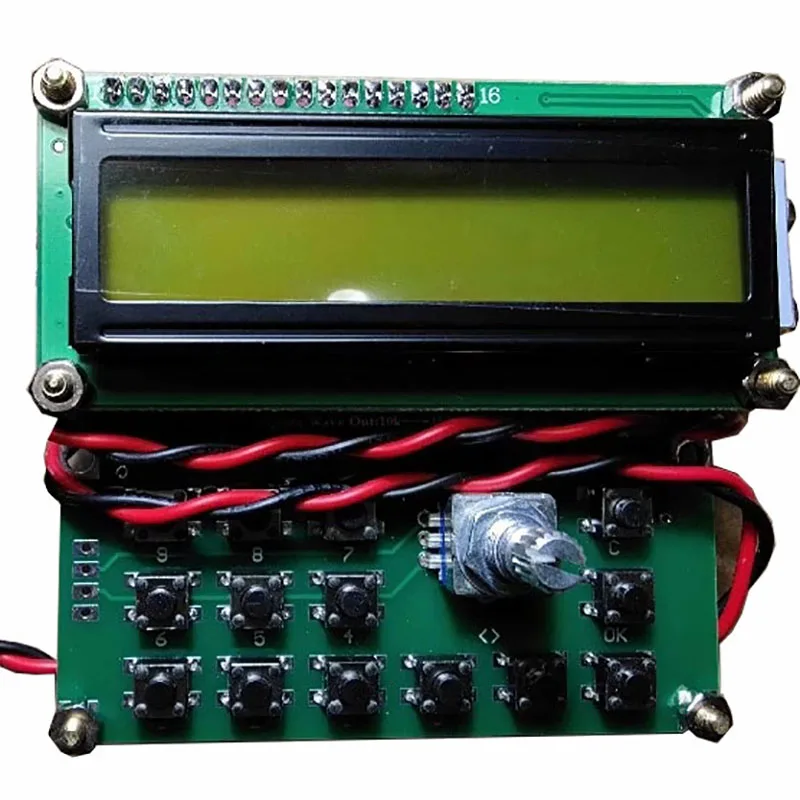

A tecla “<>”, substituída pressionando o codificador rotativo mecânico, é usada para adição e subtração contínuas do modo de digitalização para fácil ajuste. Ele pode selecionar o passo "1K", "10K", "100K", "1M" repetidamente, herdando todas as operações principais da versão V1.02. Arranjo do codificador giratório, rotação no sentido anti-horário para diminuir a operação, rotação no sentido horário para aumentar a operação, pressione para baixo para substituir a tecla de seleção de etapa "<>" do teclado original
