- Bateria incluída: Não
- Produto Químico de Alta Preocupação: Nenhum
- Número do modelo: FG-200
- Suprimentos faça você mesmo: elétrico
- Nome da marca: Jarhead
- Origem: CN (Origem)
- Certificação: CE
- Tamanho da Tela: 3,0 - 4,9 polegadas

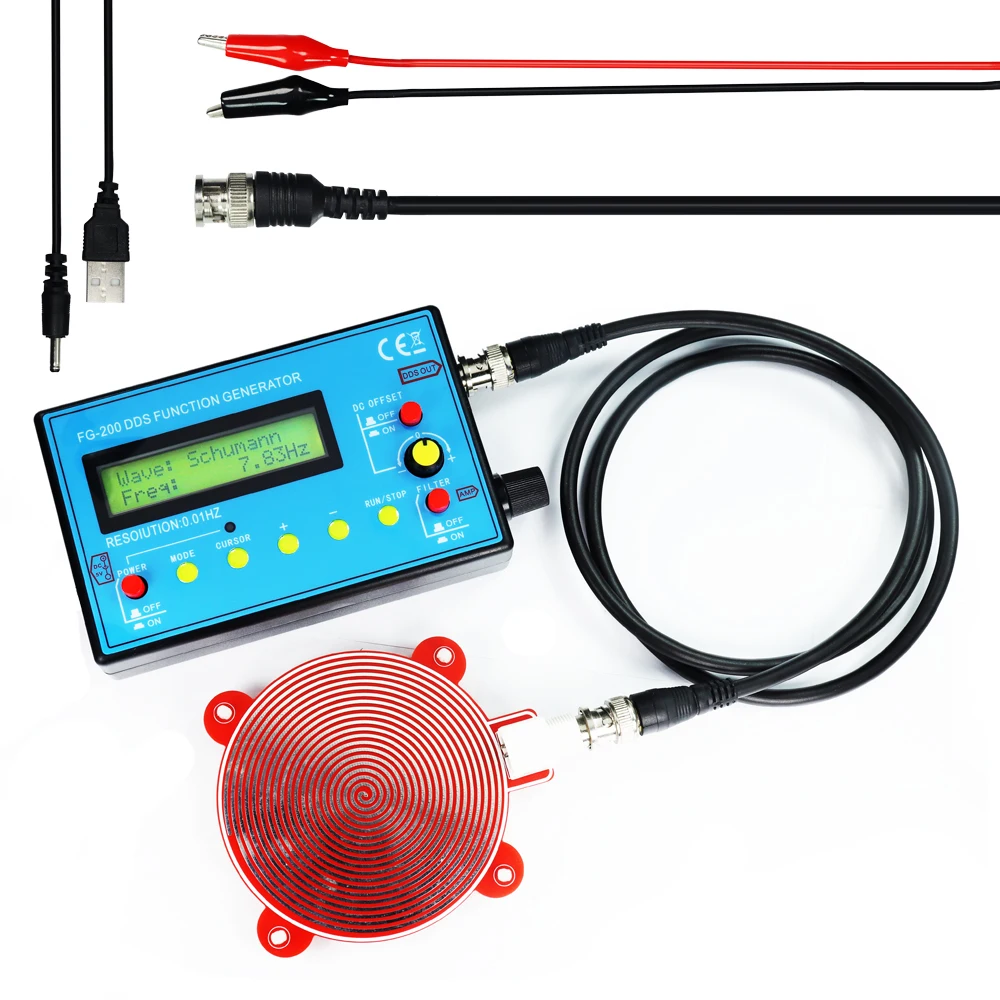

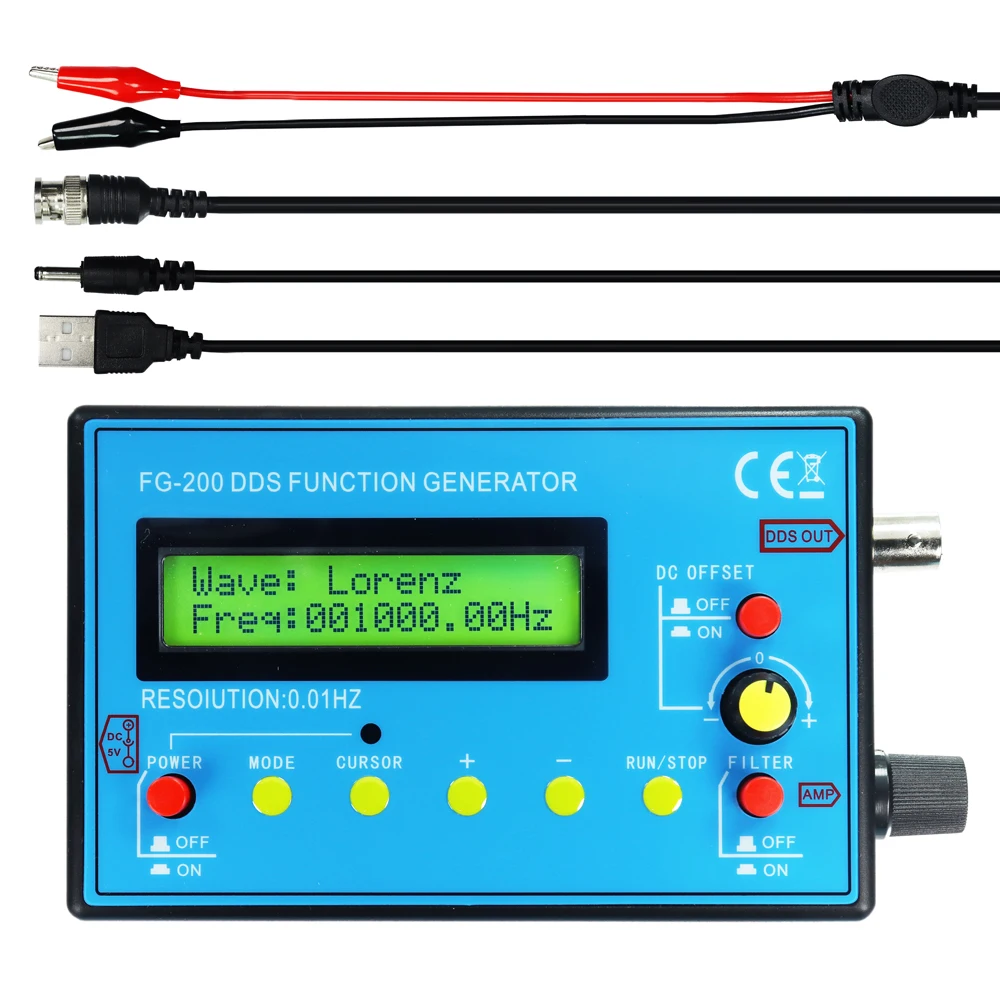

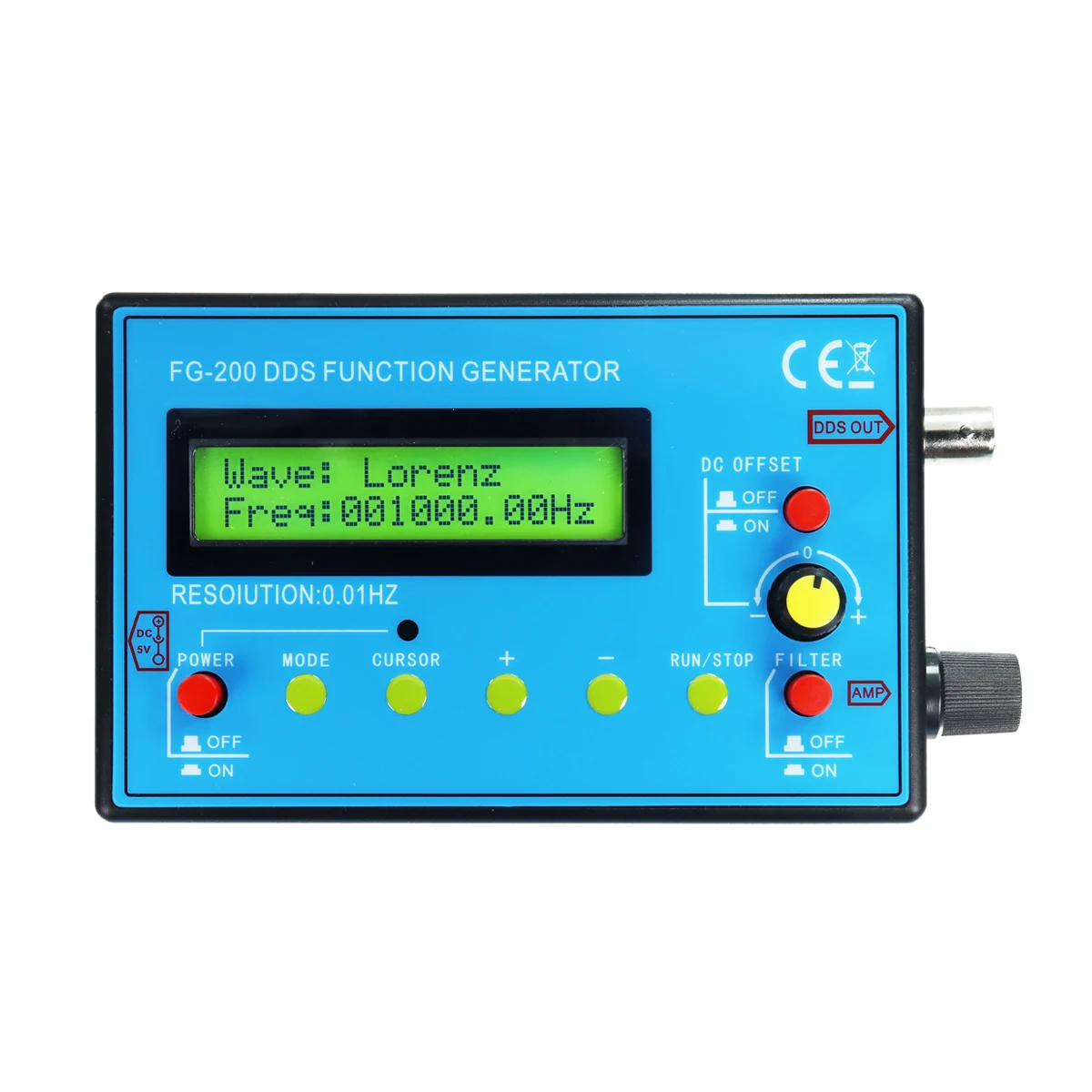

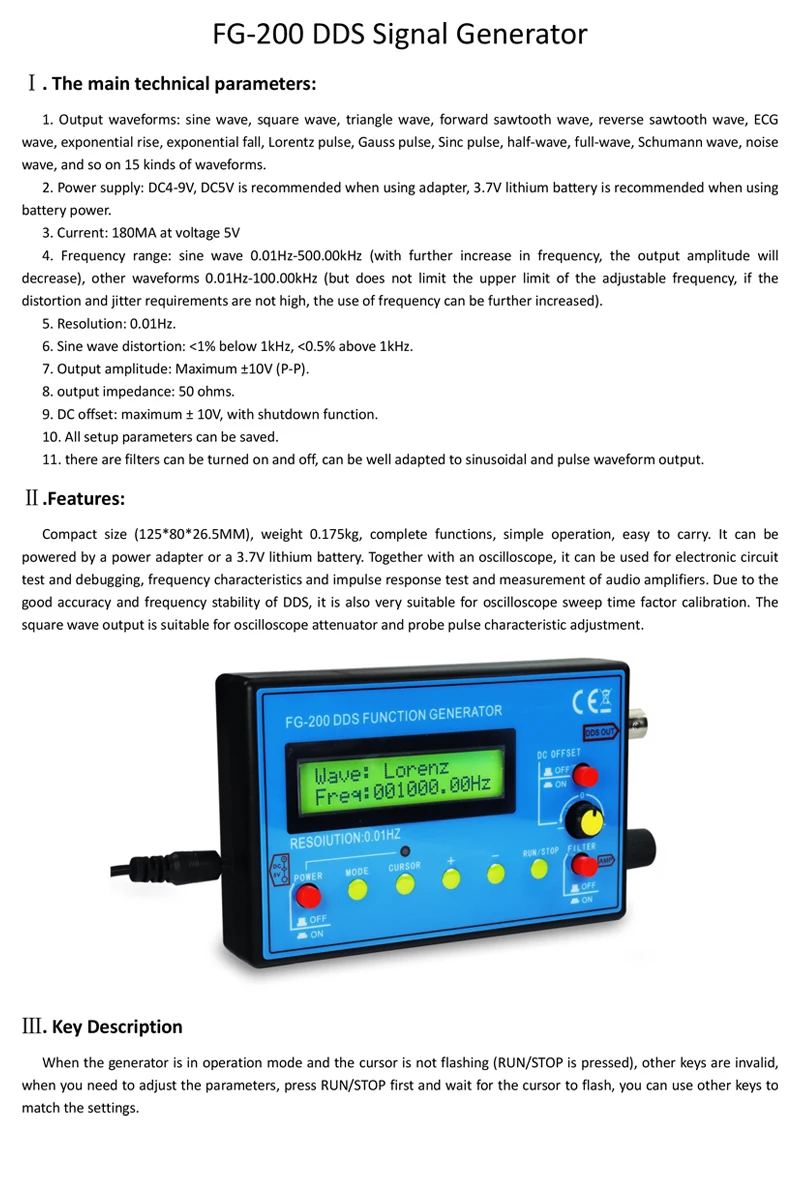

Gerador de sinal DDS FG-200
I.Os principais parâmetros técnicos:

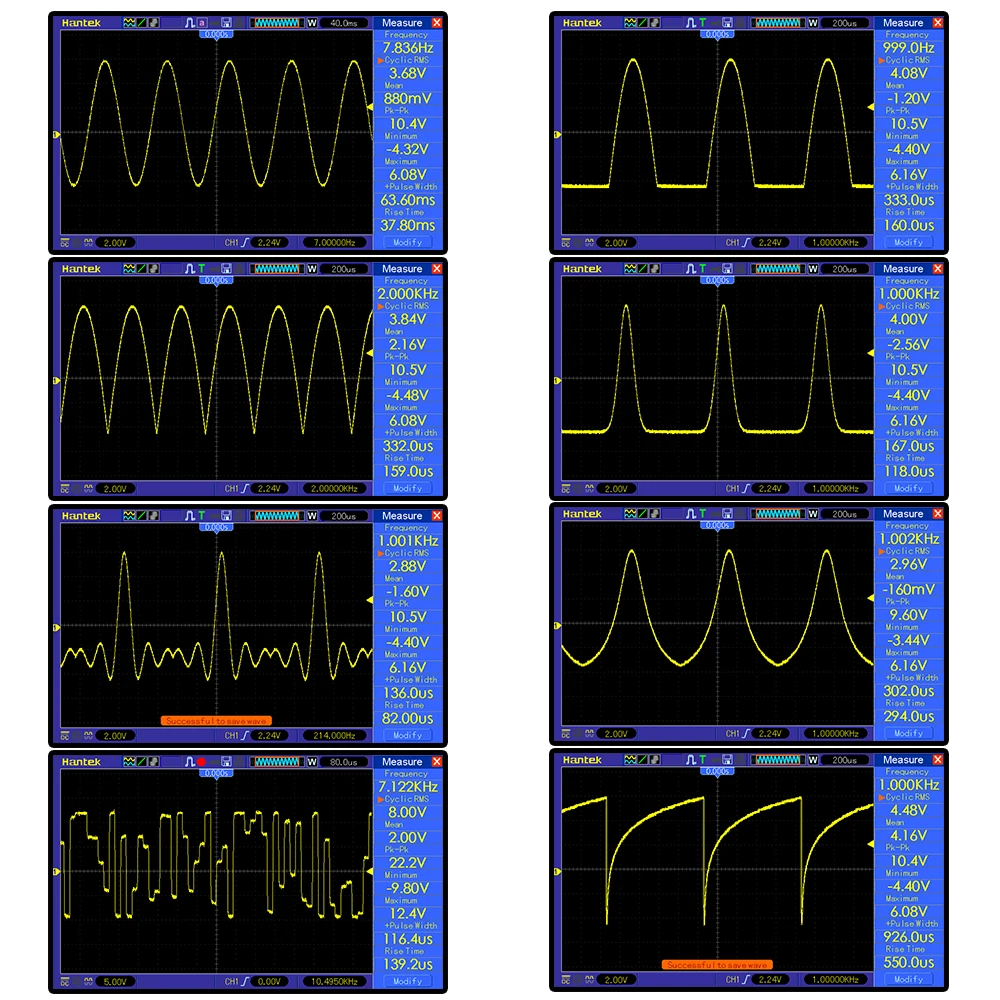

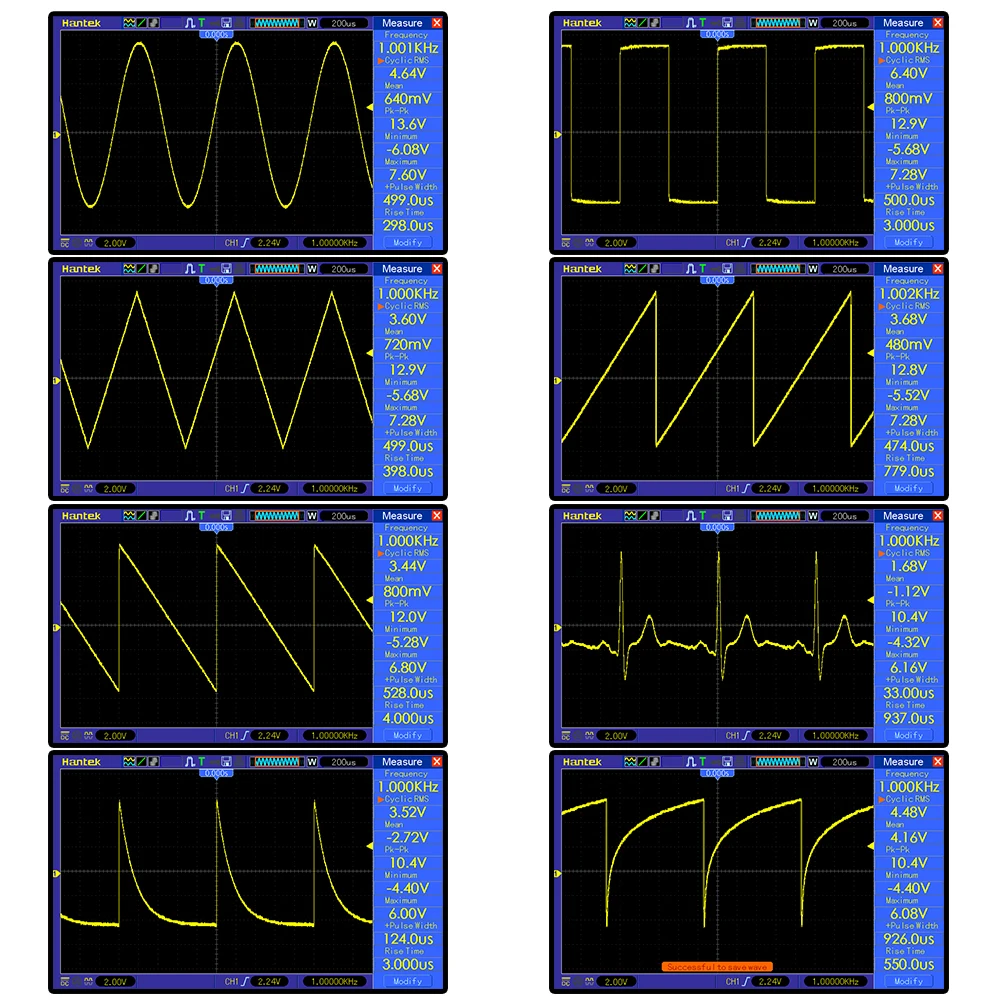

1.Formas de onda de saída: onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, ECG
onda, aumento exponencial, queda exponencial, pulso Lorentz, pulso Gauss, pulso Sinc, meia onda, onda fll, onda Schumann, ruído
onda e assim por diante 15 tipos de formas de onda.
2.Fonte de alimentação: DC4-9V, DC5V é recomendado ao usar adaptador, bateria de lítio de 3,7V é recomendada ao usar
energia da bateria.
3.Corrente: 180MA em tensão 5V
4.Faixa de frequência: onda senoidal 0,01 Hz - 500,00 kHz (com maior aumento na frequência, a amplitude de saída irá
diminuir), outras formas de onda 0,01 Hz-100,00 kHz (mas não limita o limite superior da frequência ajustável, se o
os requisitos de distorção e tremor não são altos, o uso da frequência pode ser aumentado ainda mais).
5.Resolução: 0,01 Hz.
6.Distorção de onda senoidal: <1% abaixo de 1kHz, <0,5% acima de 1kHz.
7.Amplitude de saída: Máximo t10V (P-P).
8. impedância de saída: 50 ohms.
9.Deslocamento DC: máximo 10V, com função de desligamento.
10.Todos os parâmetros de configuração podem ser salvos.
11. existem filtros que podem ser ligados e desligados, podendo ser bem adaptados à saída de forma de onda senoidal e de pulso.
II.Características:

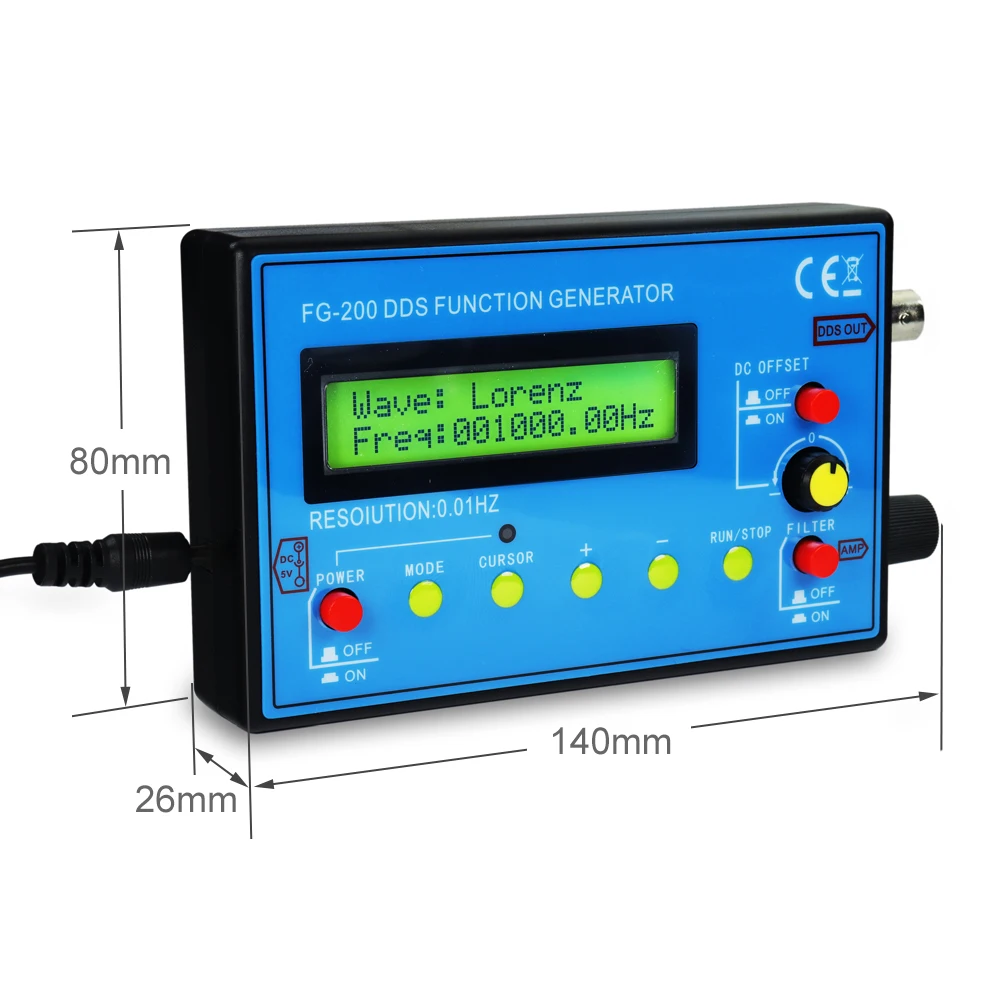

Tamanho compacto (125*80*26,5MM), funções completas, operação simples, fácil de transportar.Pode ser
alimentado por um adaptador de energia ou uma bateria de lítio de 3,7 V.Juntamente com um osciloscópio, pode ser usado para circuito eletrônico
teste e depuração, características de frequência e teste de resposta de impulso e medição de amplificadores de áudio.Devido ao
boa precisão e estabilidade de frequência do DDS, também é muito adequado para calibração do fator de tempo de varredura do osciloscópio.O
a saída de onda quadrada é adequada para atenuador de osciloscópio e ajuste característico de pulso de sonda.

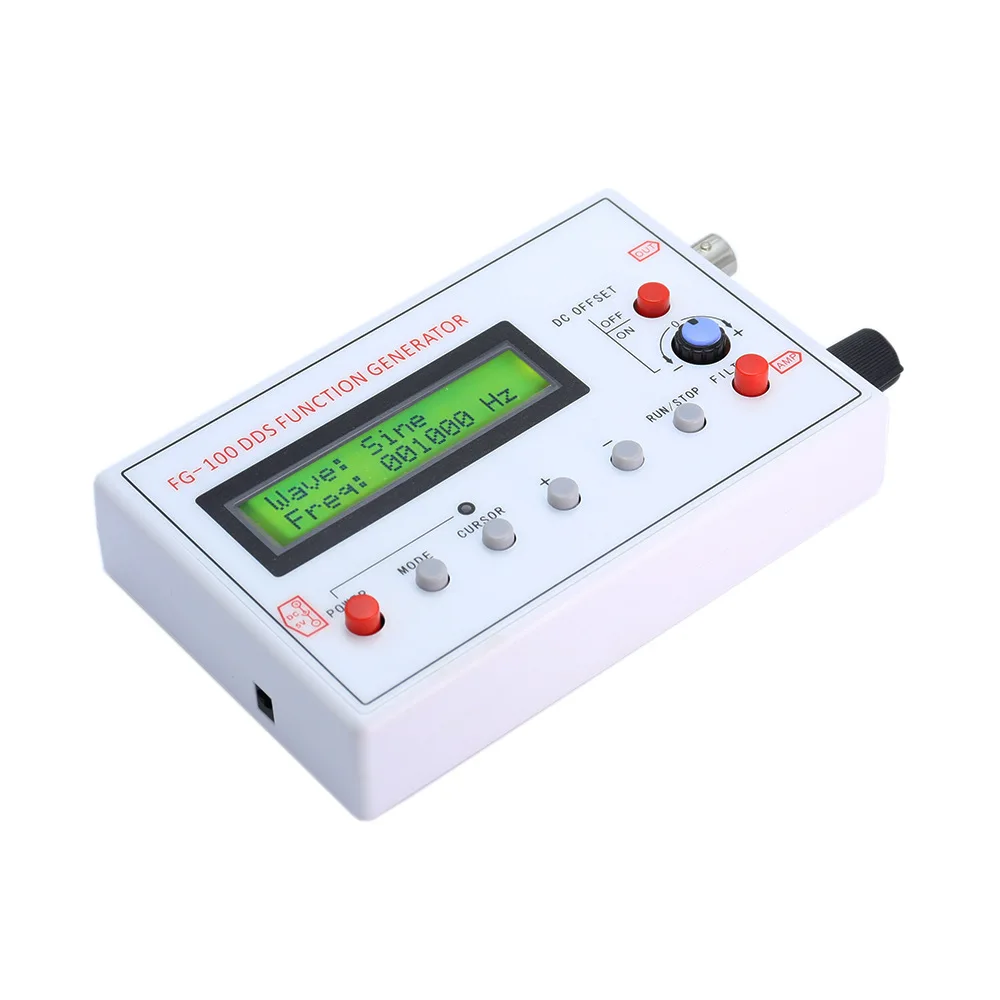

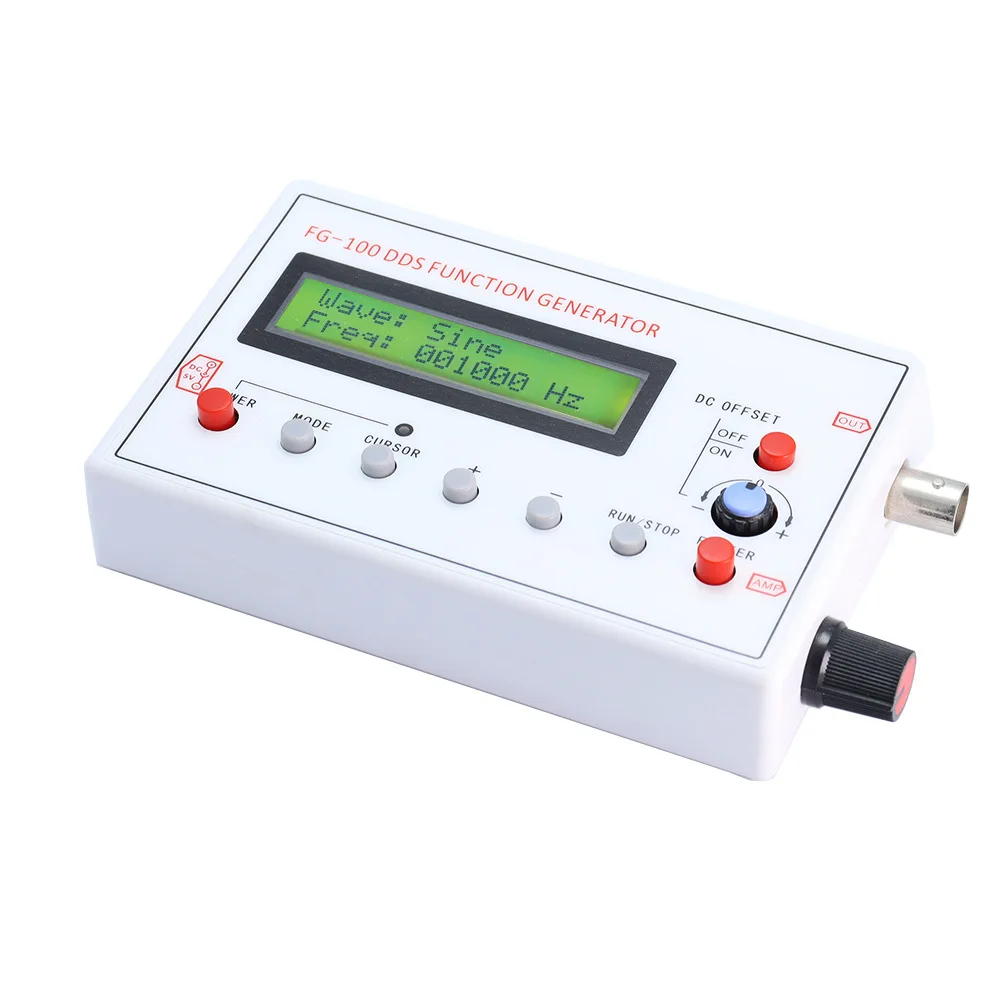

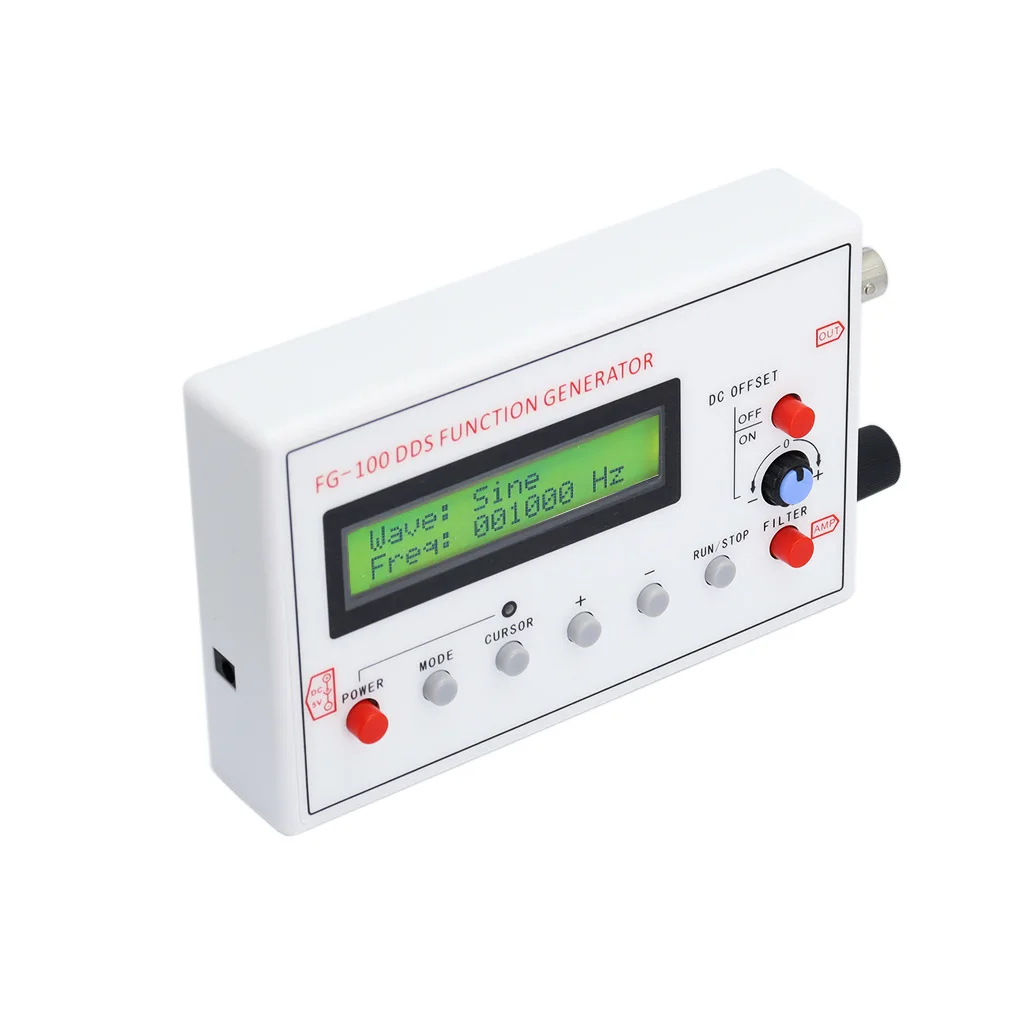

Gerador de sinal DDS FG-100
Tamanho pequeno, múltiplas funções, operação simples, fácil de transportar.
com um osciloscópio, que pode ser usado em experimentos e depuração de circuitos eletrônicos, a frequência
Devido à boa precisão do DDS e estabilidade de frequência, também é muito adequado para varredura do osciloscópio
COR: branco
Material: metal

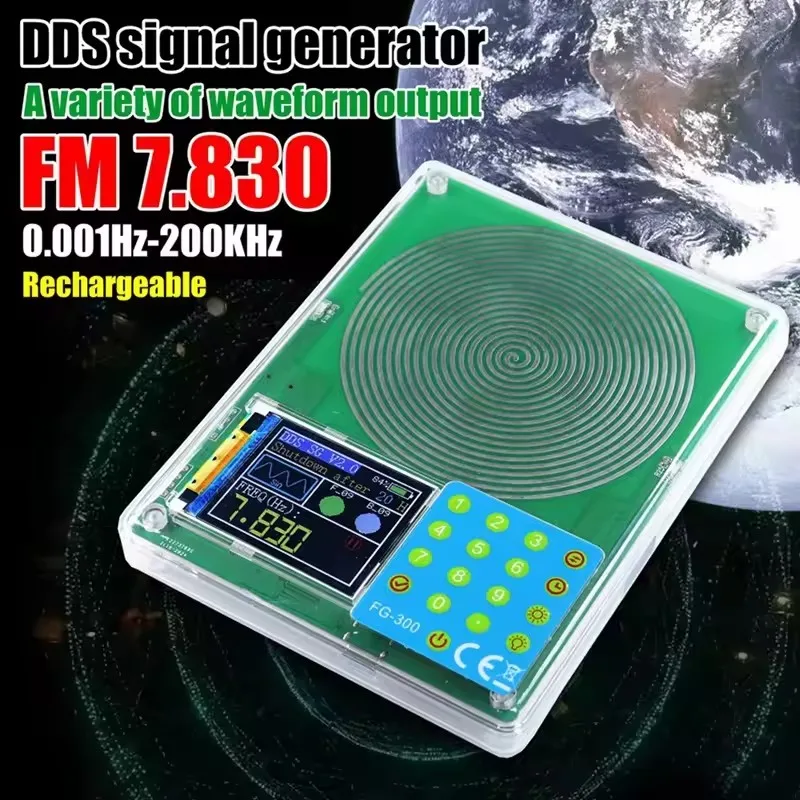

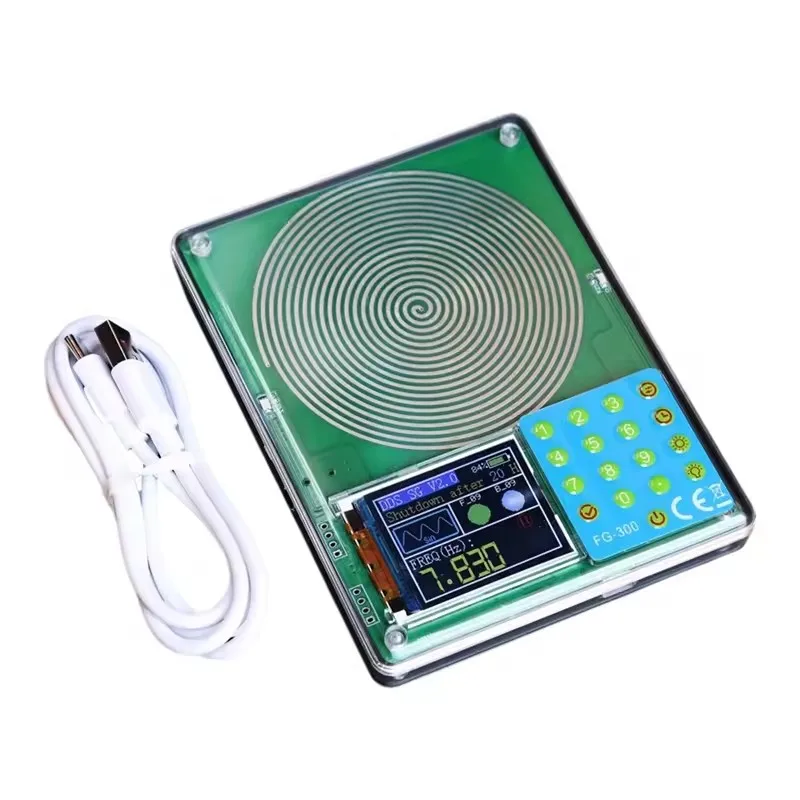

Gerador de sinal FG-300
Características: Usando oscilador de cristal de deriva de baixa temperatura, tecnologia de síntese de frequência DDS de alta precisão, estabilidade de alta frequência, resolução de até 0,001 Hz, com precisão de baixa frequência de até 0,001 Hz.
Pode ter até 13 tipos de saída de forma de onda, para atender a diferentes necessidades.
Display LCD colorido de 1,8 TFT, frequência de entrada direta do teclado digital, operação intuitiva e conveniente.
Com desligamento de tempo, ajuste de brilho da luz de sinalização, ajuste de brilho da luz de fundo da tela.
FG-300 é o gerador de sinal portátil multifuncional de alta precisão, que pode gerar onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, eletrocardiograma, meia onda, gausso, sincr, aumento exponencial, queda exponencial e 7.Onda de 83 Hz e outras formas de onda.A antena espiral integrada pode ser usada como gerador de ondas, pode ser amplamente utilizada em pesquisa e desenvolvimento eletrônico, testes de produção, educação e ensino, manutenção, testes de áudio e outros campos.
Todos os parâmetros de configuração podem ser salvos automaticamente e não há necessidade de configurá-los na inicialização
Especificações:
faixa de frequência: onda senoidal 0,001 Hz-200 kHz (onde a amplitude de saída é plana para 100 kHz, a saída
diminuição da amplitude e aumento da distorção com o aumento adicional da frequência) e outros
as formas de onda são 0,001 Hz-20 kHz (mas o limite superior da frequência ajustável não é limitado.Se os requisitos para
distorção e agitação não são altas, a frequência de uso pode ser aumentada ainda mais).
amplitude de saída: 2.5V
impedância de saída: 330 ohms
display: tela TFT de 1,8 polegadas
tensão de alimentação: USB TIPO C
