- Bateria incluída: Não
- Produto Químico de Alta Preocupação: Nenhum
- Número do modelo: FG-200 DDS Function Signal Generator Module
- Suprimentos faça você mesmo: elétrico
- Nome da marca: Aideepen
- Origem: CN (Origem)
- Certificação: CE
- Tamanho da Tela: 3,0 - 4,9 polegadas
- type 1: Function Signal Generator
- type 2: 0.01hz-500khz
- type 3: functional module
- type 4: frequency module
- type 5: dds generator signal frequency
- type 6: wave signal generator
- type 7: signal generator dds

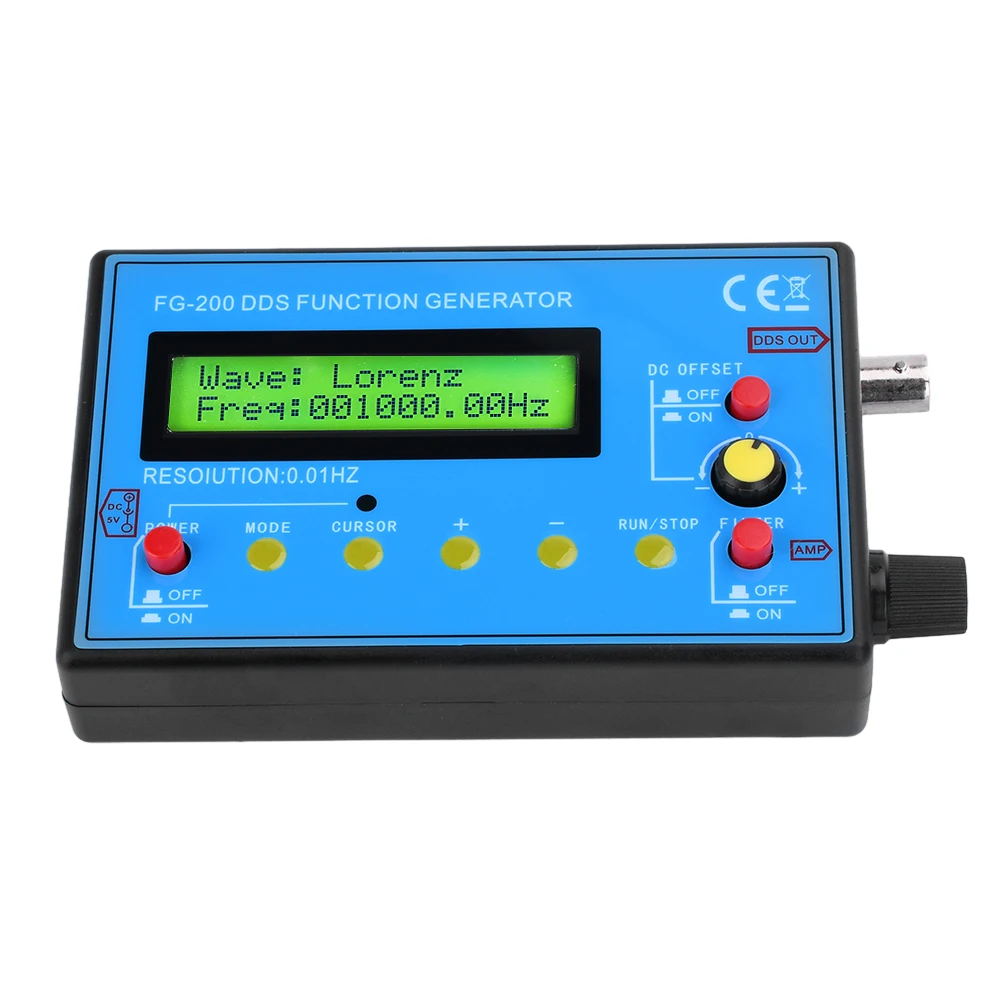

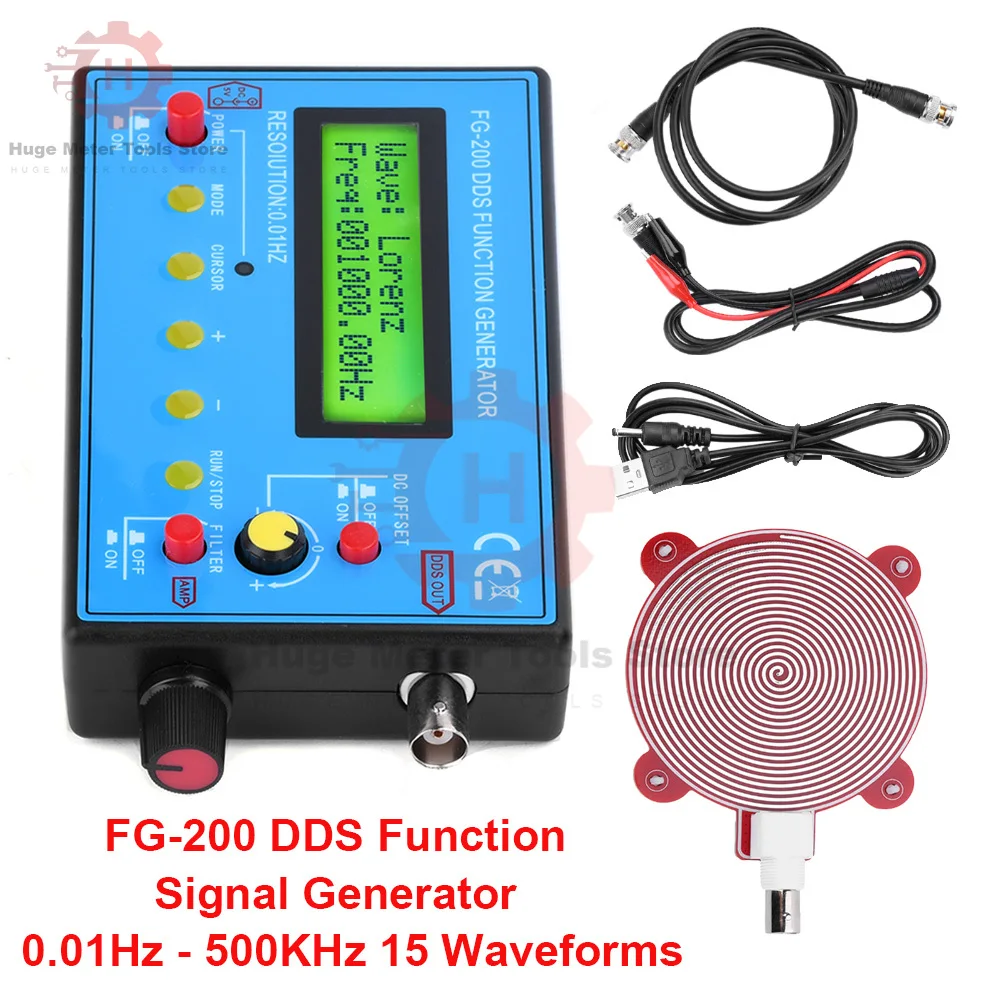

Módulo Gerador de Sinal de Função DDS FG-200 0,01Hz - 500KHz Módulo Fonte de Sinal 15 Formas de Onda Portátil para Teste de Circuitos
Funcionalidades:
1.Este produto suporta 15 saídas de forma de onda, como onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, meia onda, onda completa, onda Schumann, forma de onda de ruído, etc.
2.É totalmente funcional, fácil de operar e pode ser usado em conjunto com um osciloscópio para testes e depuração de circuitos eletrônicos, análise de características de frequência, testes de resposta de pulso e medição de amplificadores de áudio.
3.Fácil de usar, com função de salvar, pode salvar todos os parâmetros definidos.

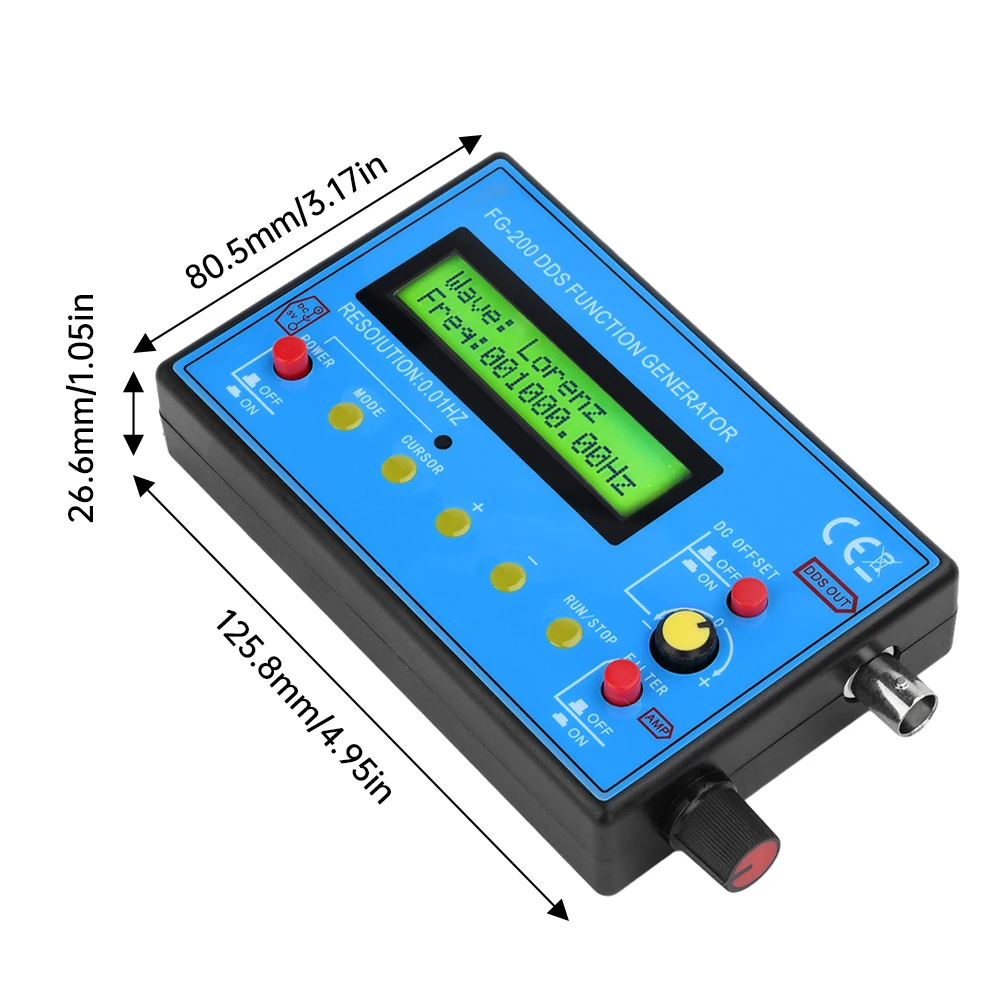

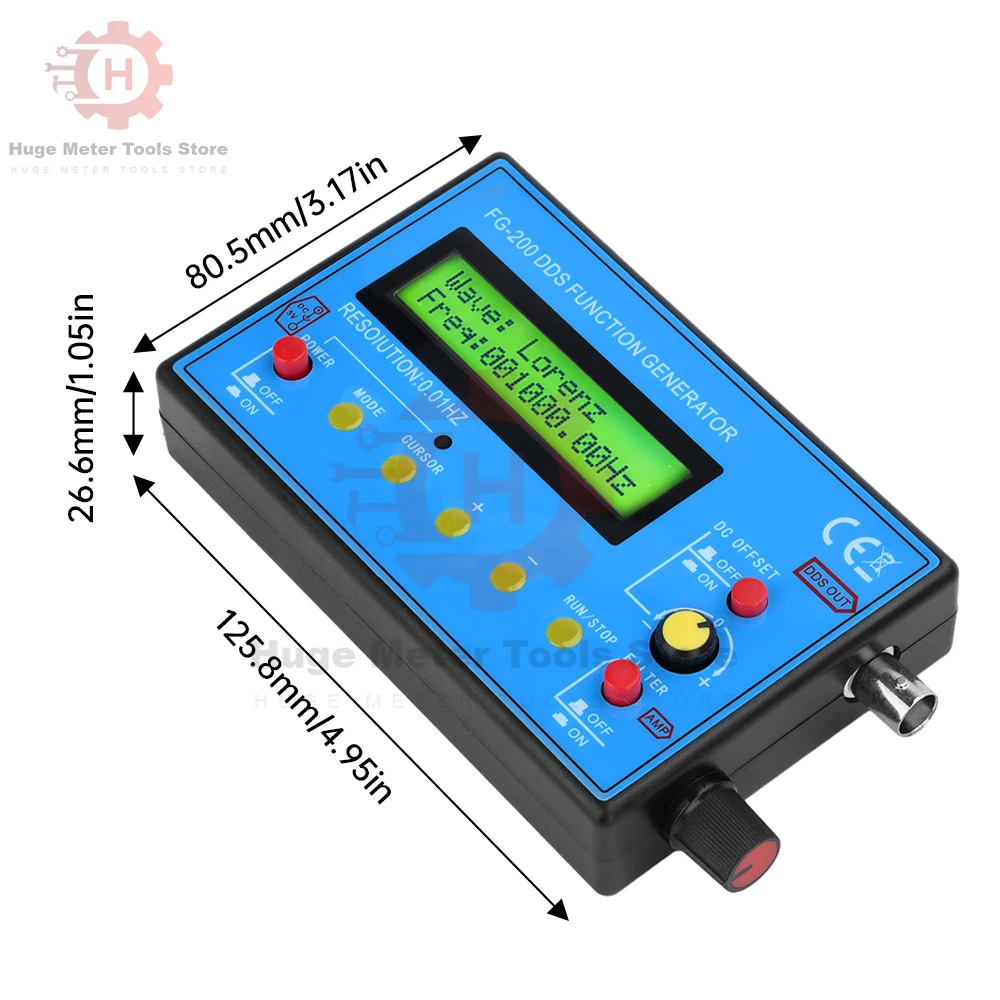

4.É de tamanho compacto, apenas 125 * 80 * 26,5 mm, tornando-o muito fácil de transportar.
5.Ampla aplicabilidade, o DDS tem boa precisão e estabilidade de frequência, e também é muito adequado para calibrar o fator de tempo de varredura de osciloscópios.
Parâmetro:
1. Principais parâmetros técnicos:

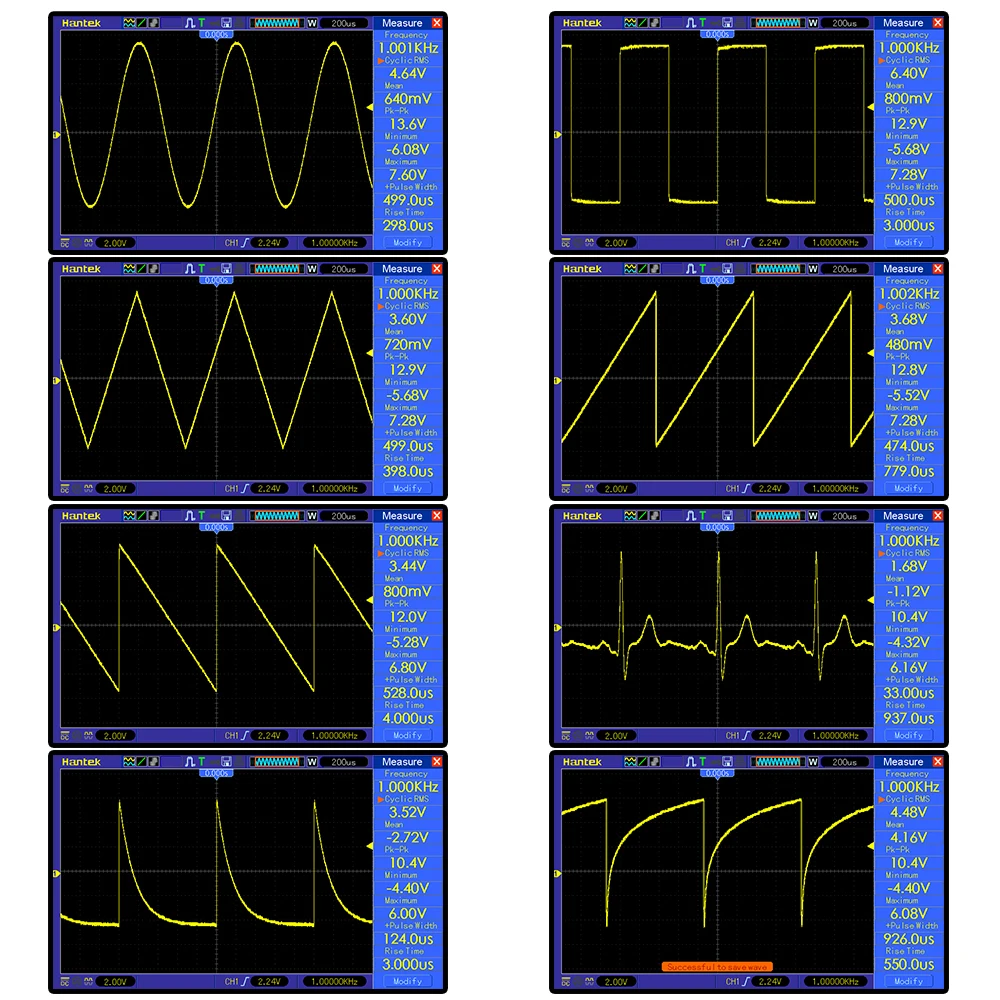

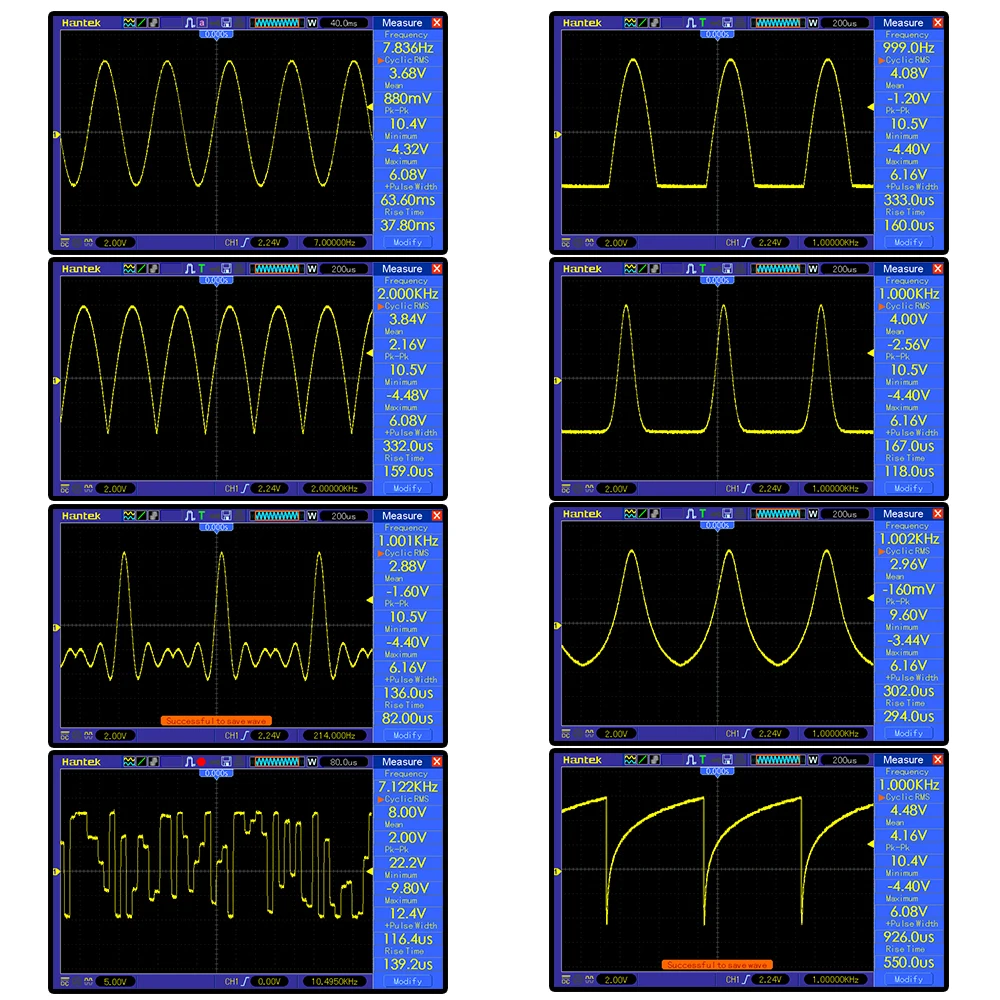

1.Forma de onda de saída: 15 tipos de formas de onda, incluindo onda senoidal, onda quadrada, onda triangular, onda dente de serra direta, onda dente de serra reversa, forma de onda de eletrocardiograma, com aumento exponencial e diminuição exponencial, pulso de Lorentz, pulso gaussiano, pulso senoidal, meia onda, completa onda, onda Schumann, forma de onda de ruído, etc.
2.Fonte de alimentação: DC4-9V (DC5V é recomendado ao usar adaptadores, e baterias de lítio de 3,7V são recomendadas ao usar baterias para alimentação); Interface DC de alimentação 3,5mm
3.Corrente: 180MA na tensão de 5V
4.Gama de frequência: onda senoidal 0,01Hz-500kHz (a amplitude de saída diminuirá à medida que a frequência aumenta), outras formas de onda 0,01Hz-100,00kHz (mas não limitado ao limite superior da frequência ajustável).Se os requisitos de distorção e jitter não forem altos, o uso da frequência pode ser ainda maior)
5.Resolução: 0,01 Hz
6.Distorção da onda senoidal: <1% abaixo de 1kHz, <0,5% acima de 1kHz
7.Amplitude de saída: máximo ± 10V (P-P)
8.Impedância de saída: 50 Ω
9.Desvio DC: máximo de 10V, com função de desligamento.
10.Todos os parâmetros de configuração podem ser salvos.
11.Existem filtros que podem ser ativados e desativados, que se adaptam bem à saída de formas de onda senoidais e de pulso.
2. Características do produto:
Tamanho compacto (125 * 80 * 26,5 mm), totalmente funcional, fácil de operar e fácil de transportar.Ele pode ser alimentado por um adaptador de energia ou uma bateria de lítio de 3,7 V.Quando usado em conjunto com um osciloscópio, pode ser utilizado para testes e depuração de circuitos eletrônicos, análise de características de frequência, testes de resposta de pulso e medição de amplificadores de áudio.Devido à sua excelente precisão e estabilidade de frequência, o DDS também é muito adequado para calibrar o fator de tempo de varredura dos osciloscópios.Esta saída de onda quadrada é adequada para ajustar as características de pulso do atenuador e da sonda do osciloscópio.

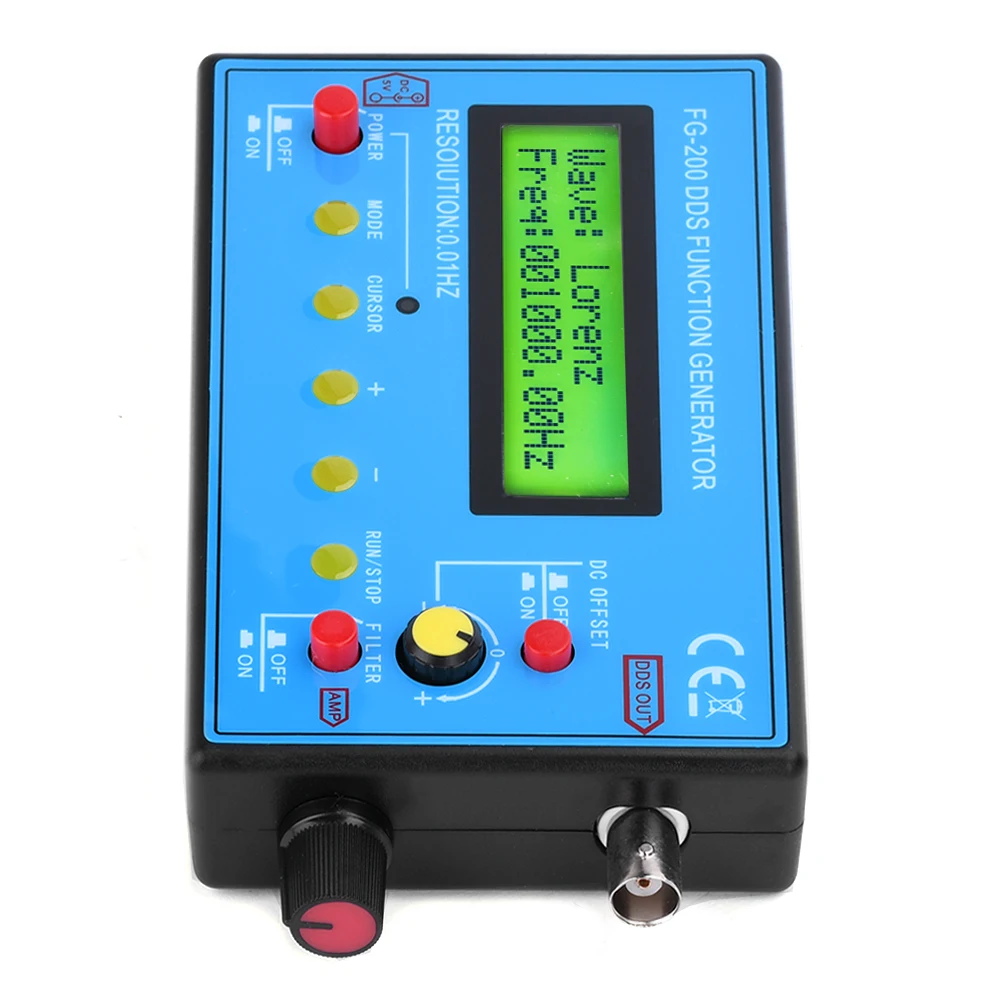

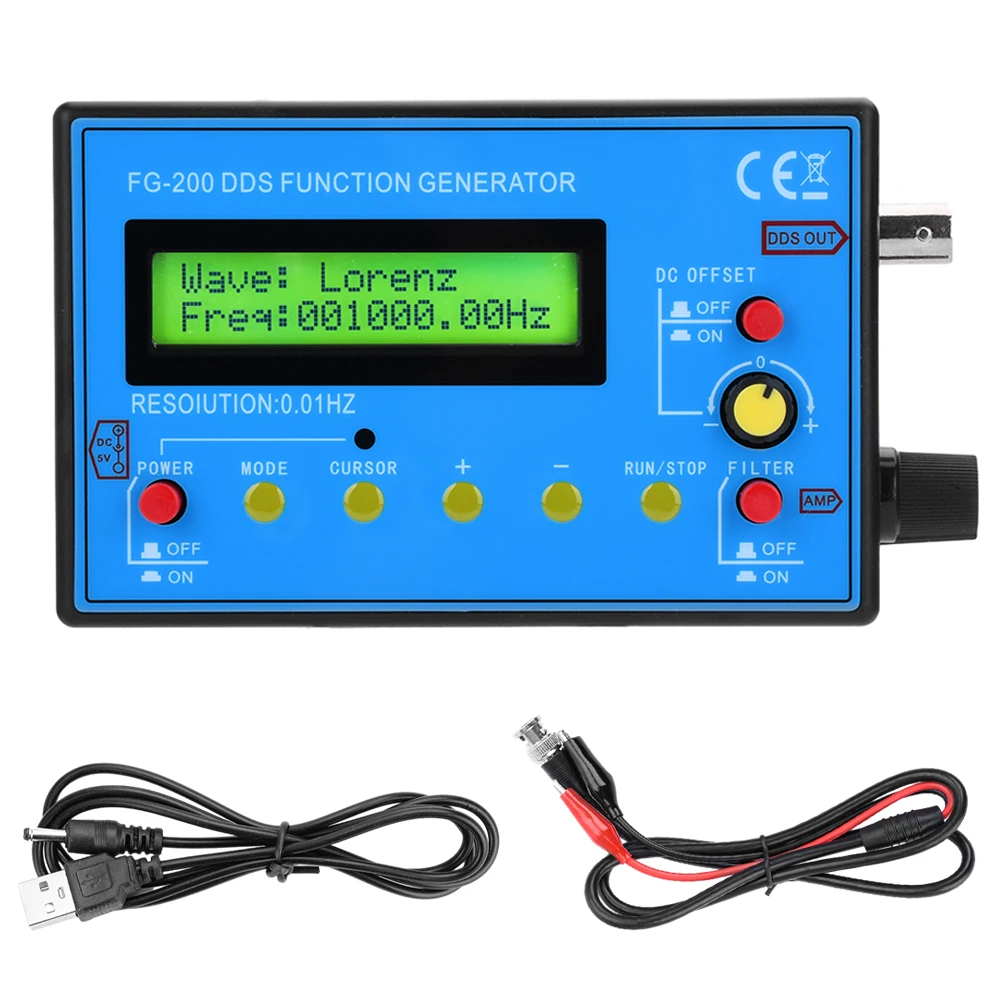

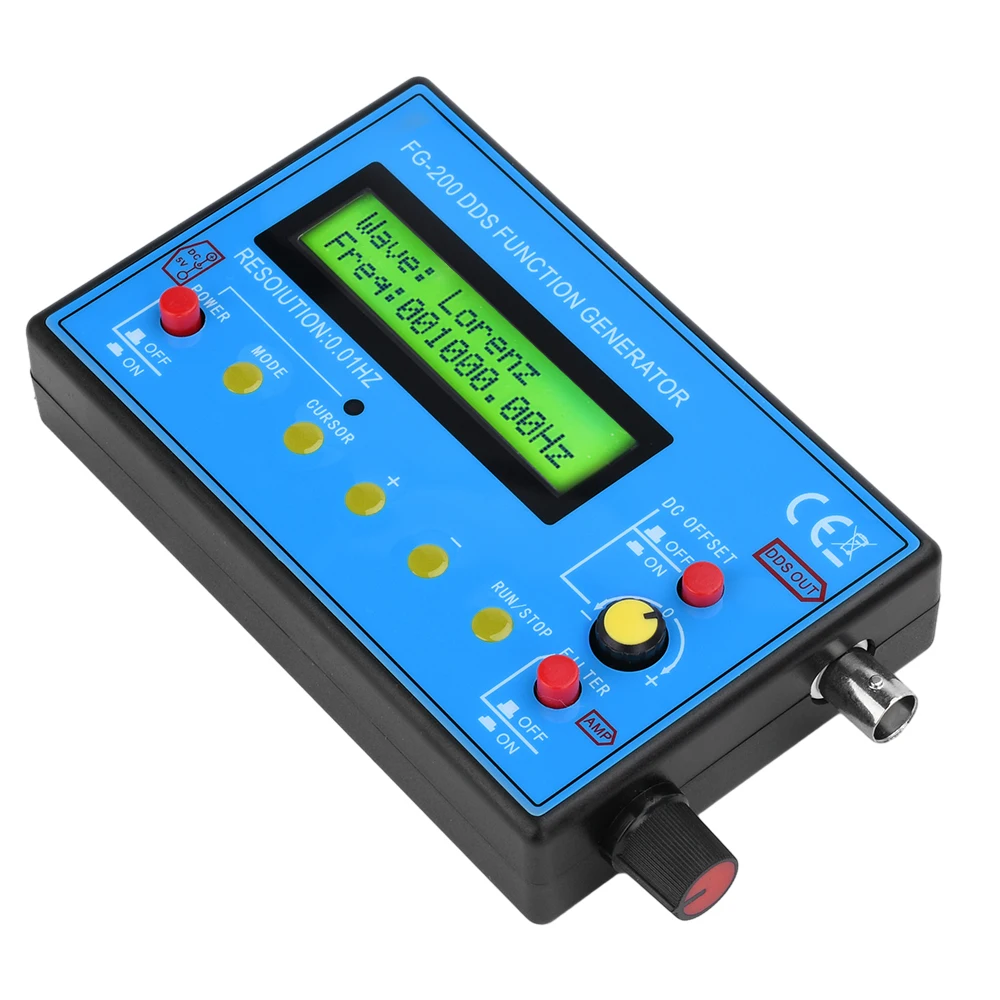

3、 Descrição das Chaves
Quando o gerador está em operação e o cursor não está piscando (pressione RUN/STOP), outras teclas são inválidas; Quando precisar ajustar os parâmetros, pressione RUN/STOP primeiro e espere o cursor piscar.Você pode usar outros botões para cooperar com as configurações.
MODO: A tecla modo é usada para alternar a forma de onda de saída.
CURSOR: Usado para mover o cursor (ajuste a frequência usando as teclas +-.
RUN/STOP: Executa ou interrompe a saída da forma de onda.
Quando o cursor não piscar, uma forma de onda será emitida e outras teclas serão inválidas.
+: Frequência+
-: Frequência-

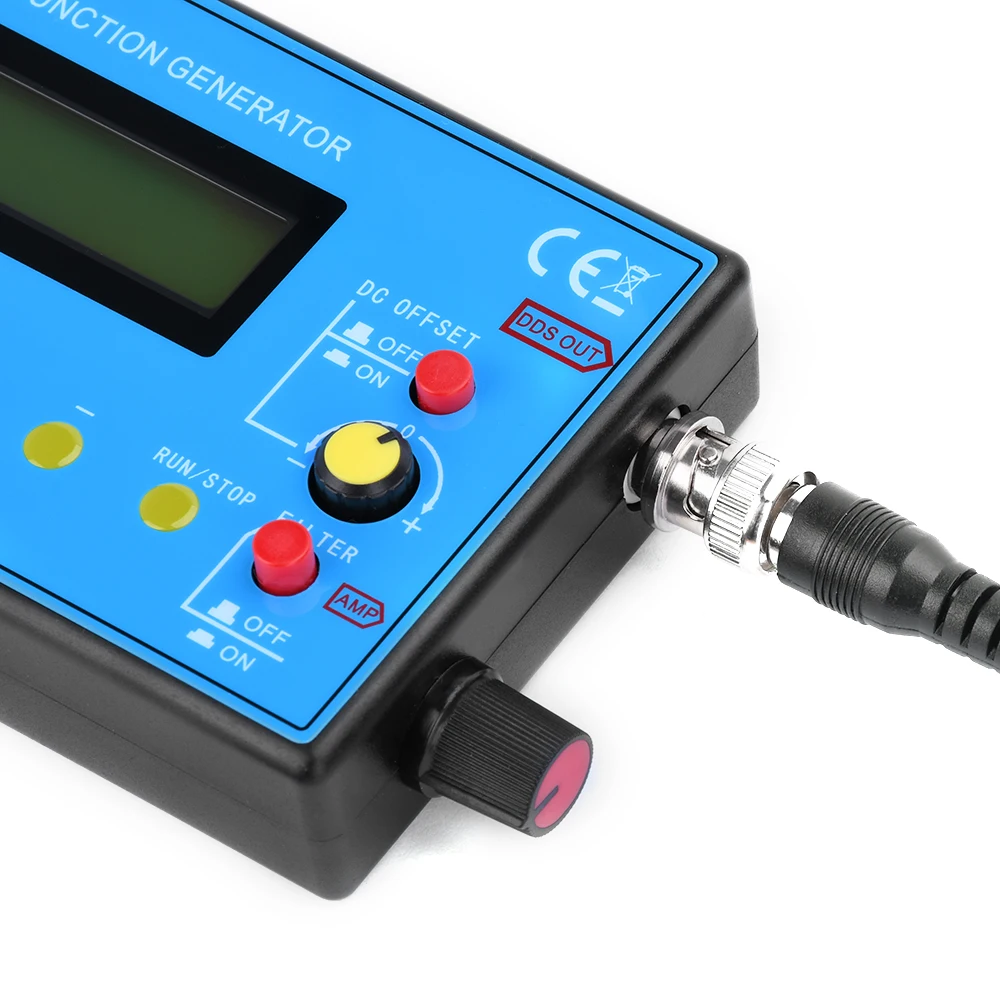

DC OFF SET: interruptor de polarização DC
Pressione ON: O botão amarelo pode ser ajustado para ajustar o componente DC do sinal.
Pop OFF: O componente DC do sinal é 0.
FILTRO: Interruptor do filtro.Quando o sinal se aproxima de uma onda senoidal de 300K ou maior, pressionar este botão tornará a forma de onda clara.
Mas a amplitude do sinal também diminuirá.
AMP: Botão lateral para ajustar a amplitude do sinal (a amplitude aumenta no sentido horário)

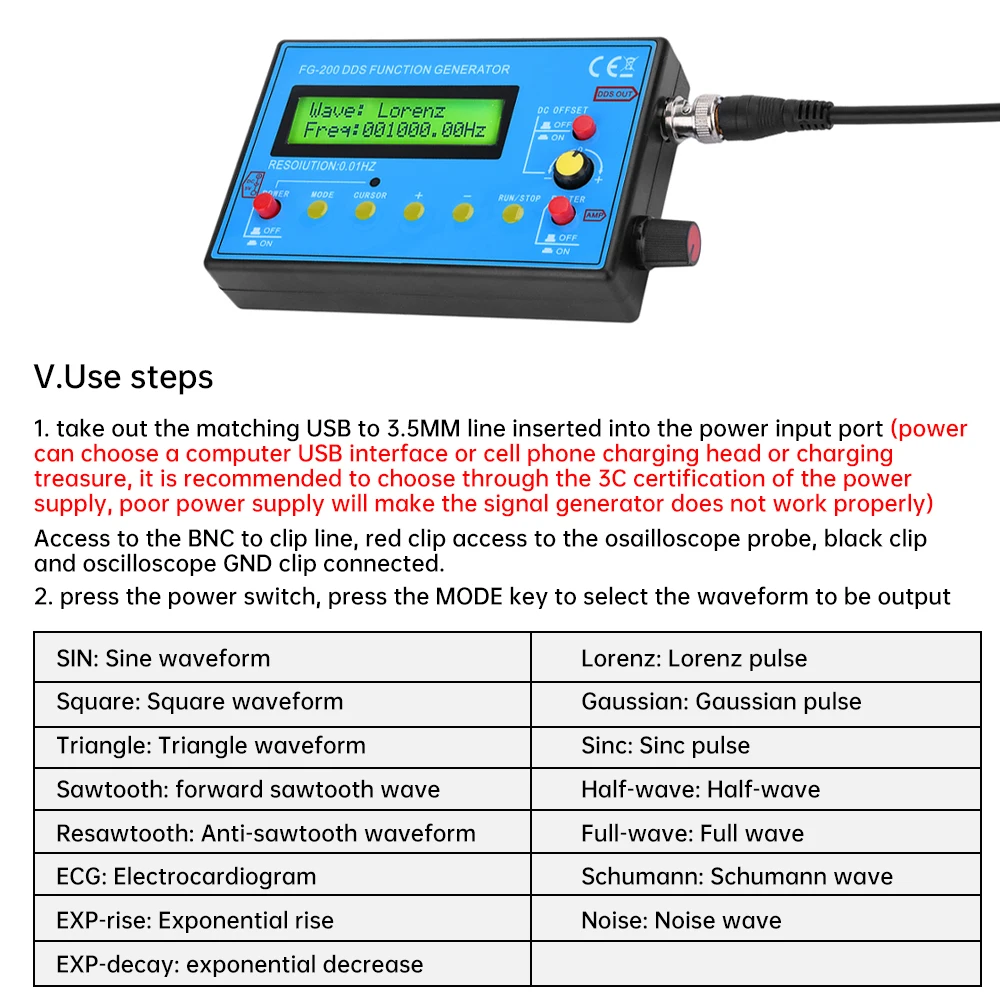

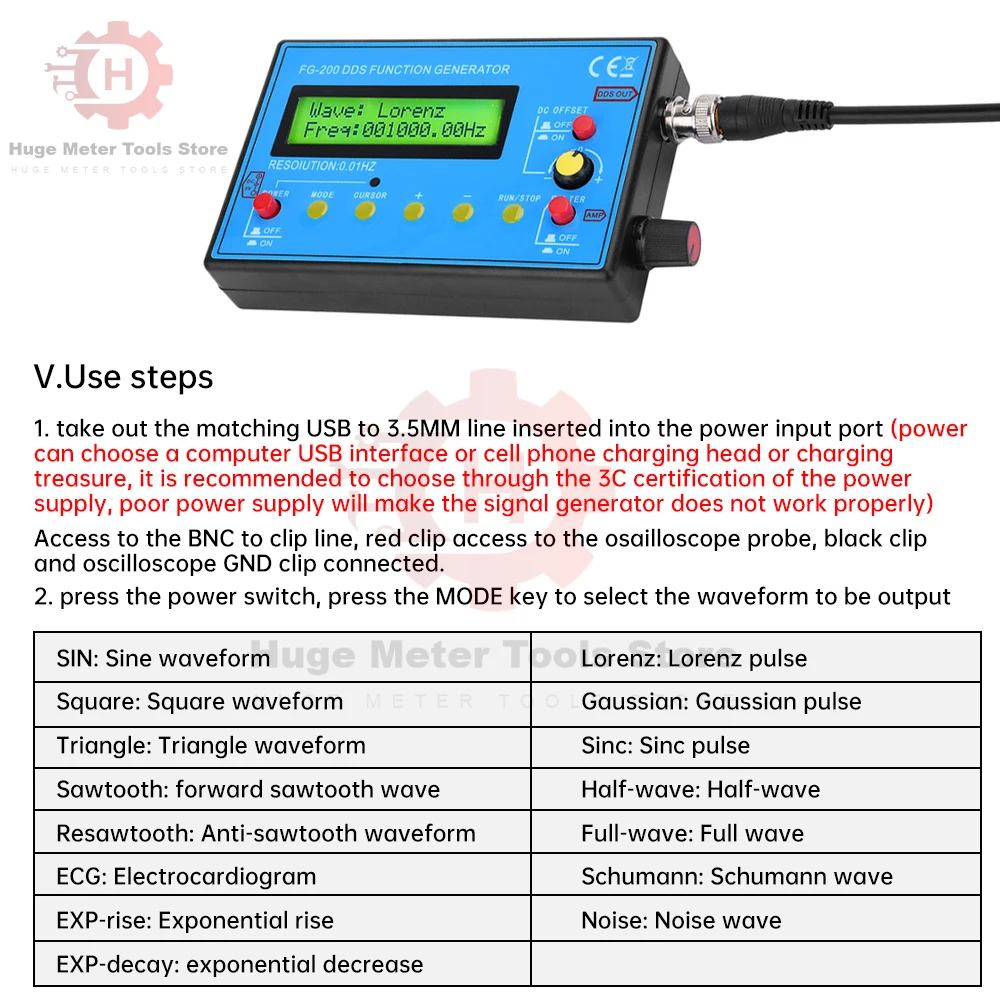

4. Passos de utilização:
1.Remova o cabo USB para 3,5 mm correspondente e insira-o na porta de entrada de energia (a energia pode ser selecionada em uma interface USB de computador, cabeça de carregamento de celular ou banco de energia.Recomenda-se escolher uma fonte de alimentação que tenha passado pela certificação 3C, pois uma fonte de alimentação inadequada pode causar mau funcionamento do gerador de sinal).Conecte o fio da pinça BNC, o fio da pinça vermelha à ponta de prova do osciloscópio e o fio da pinça preto à pinça GND do osciloscópio.
2.Pressione o botão liga / desliga e pressione a tecla MODE para selecionar a forma de onda a ser emitida:
SlN: Forma de onda senoidal
Quadrado: Forma de onda quadrada
Triângulo: Forma de onda triangular
Dente de serra: onda de dente de serra direta
Resawtooth: forma de onda anti-aliasing
ECG: Eletrocardiograma
Aumento do EXP: Índice em alta
Lorenz: Pulso de Lorenz
Gaussiano: Pulso gaussiano
Sinc: Pulso Sinc
Meia onda: Meia onda
Onda completa: Onda completa
Schumann: Schumann
Ruído: Onda de ruído
Declínio EXP: Declínio do índice

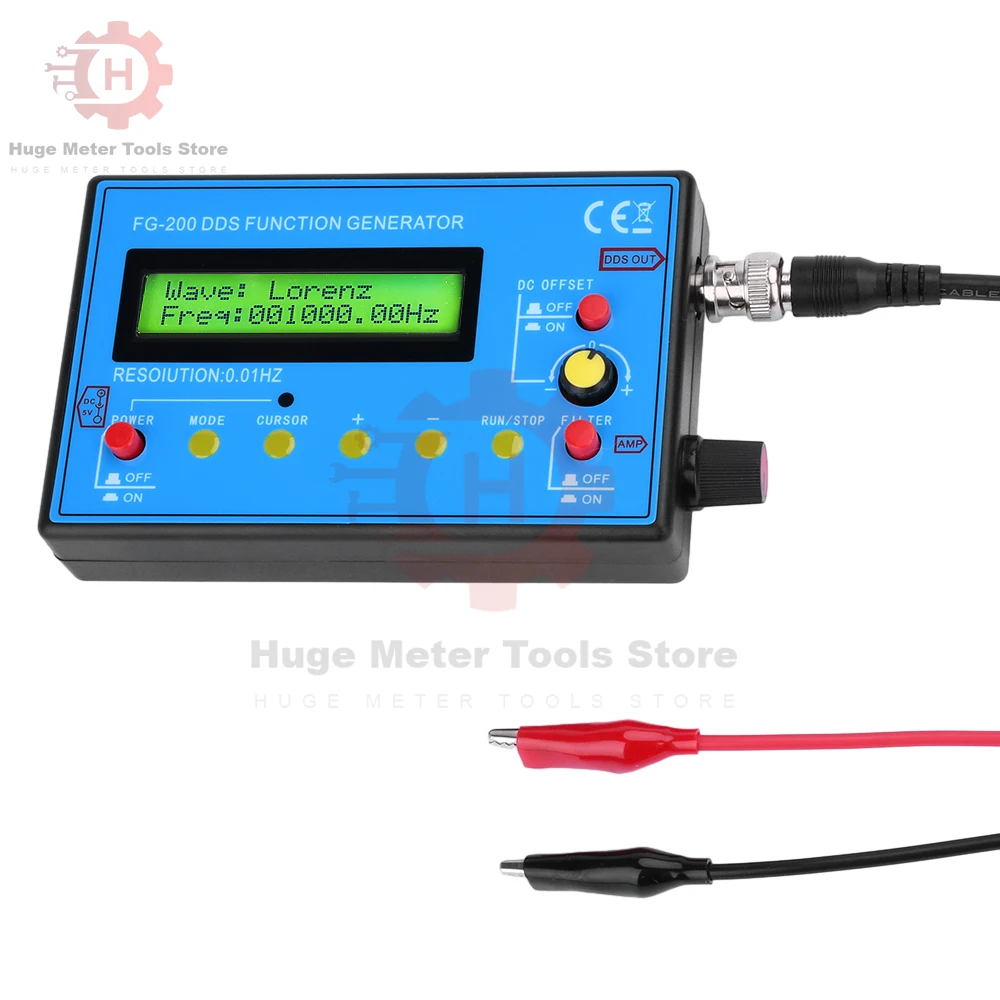

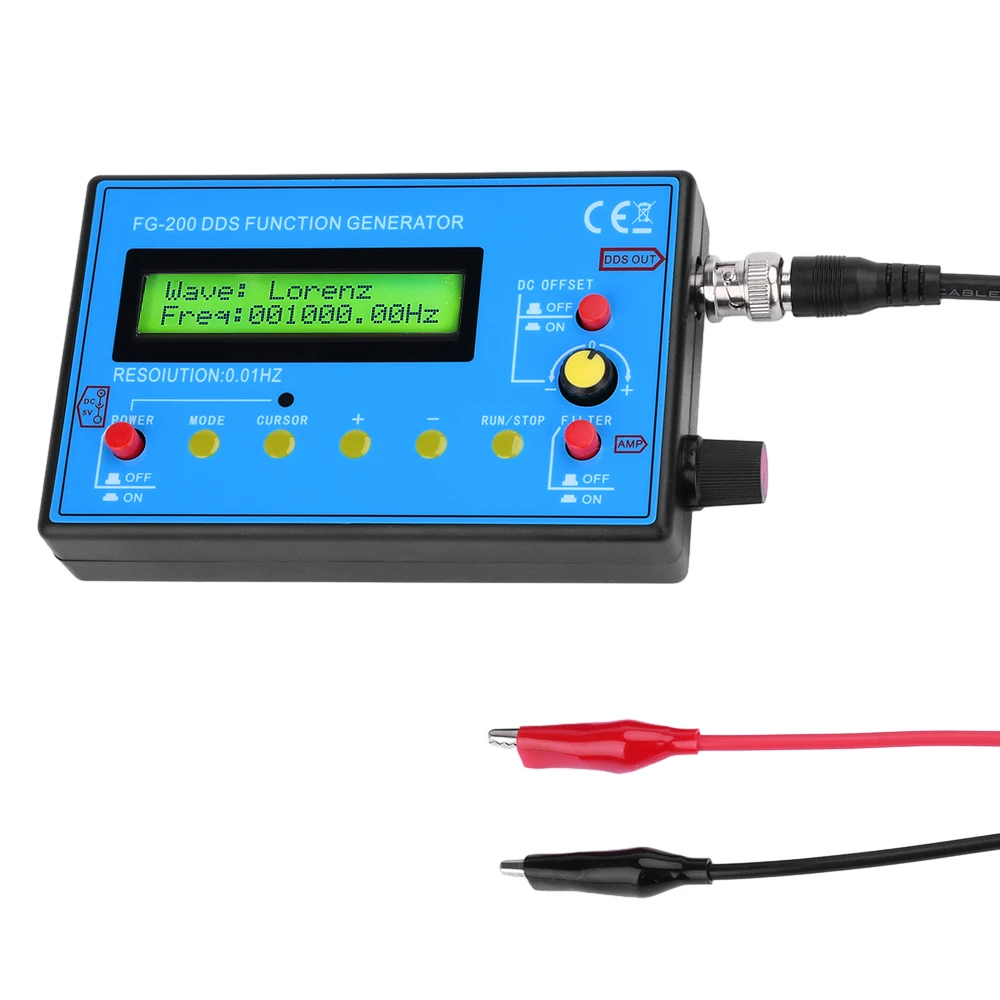

O pacote inclui:
Pacote 1:
Anfitrião * 1 unidade
Cabo de alimentação USB * 1
Fio de braçadeira BNC * 1

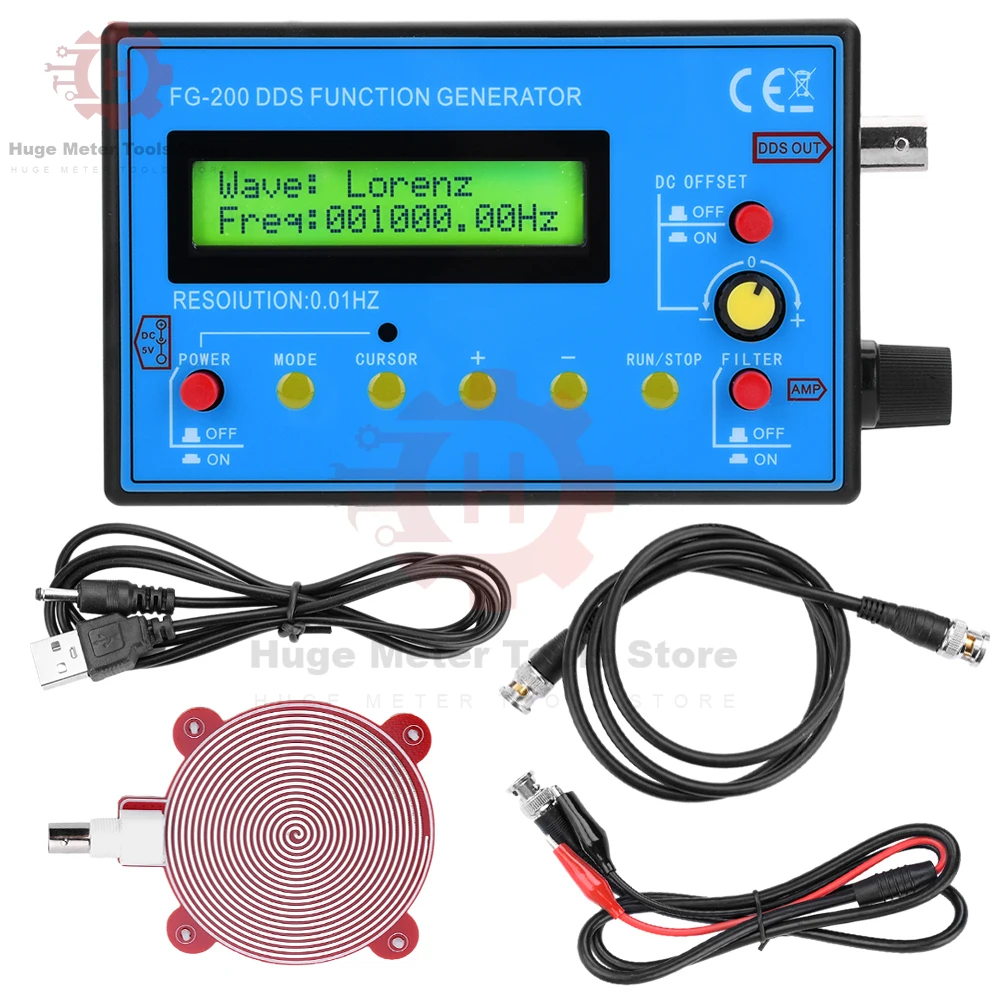

Pacote 2:
Anfitrião * 1 unidade
Cabo de alimentação USB * 1
Fio de braçadeira BNC * 1
Cabo BNC de extremidade dupla * 1

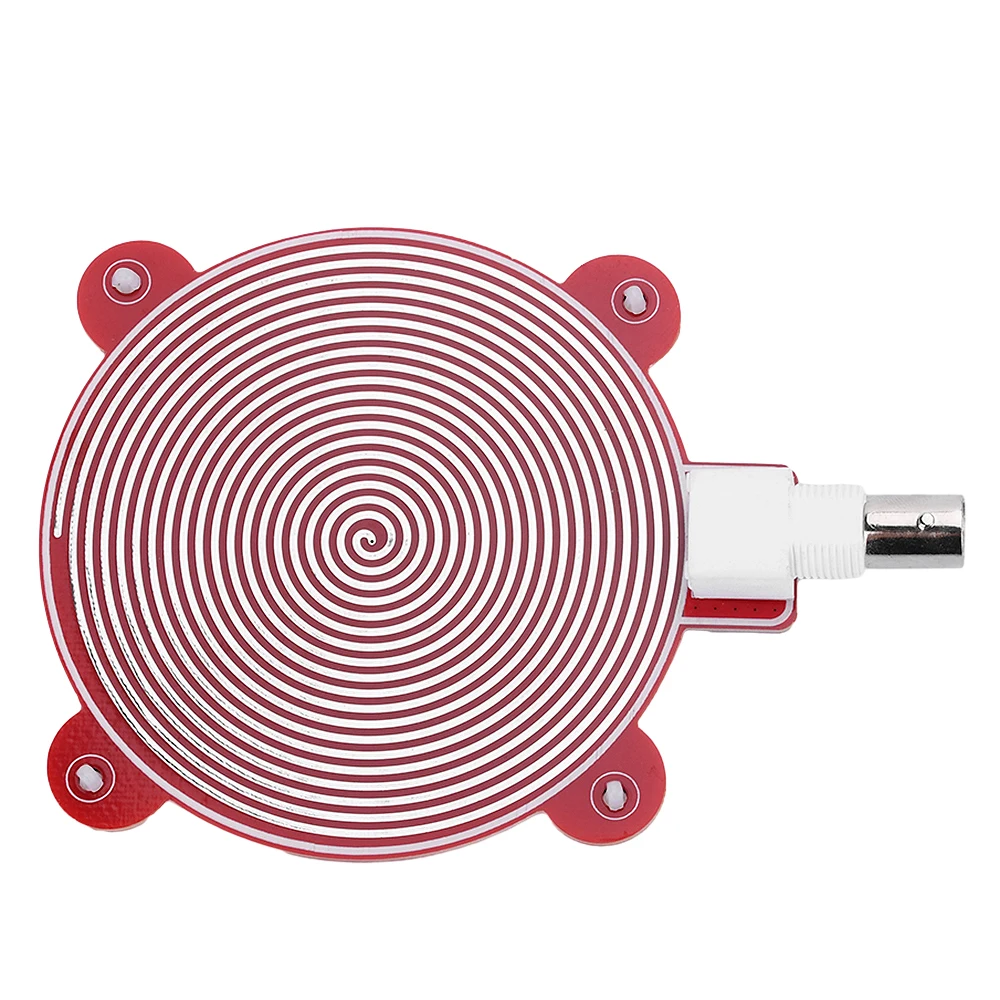

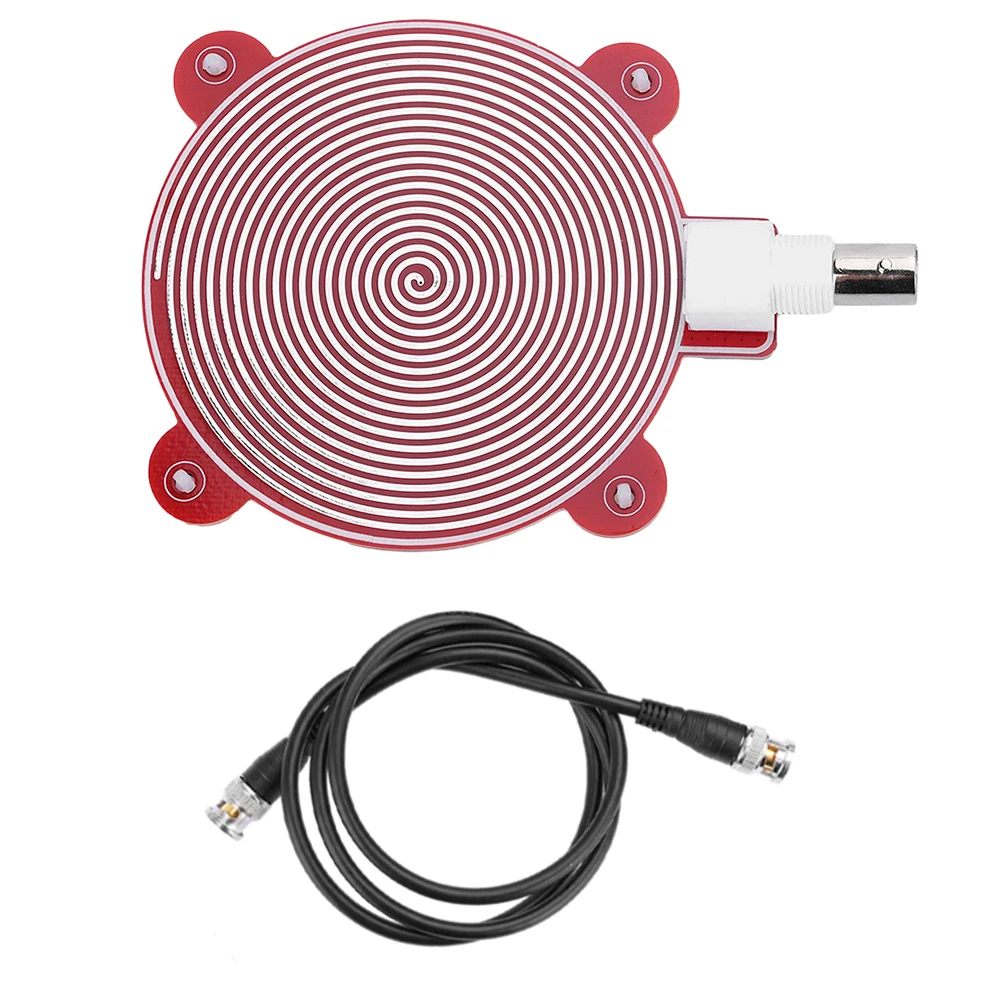

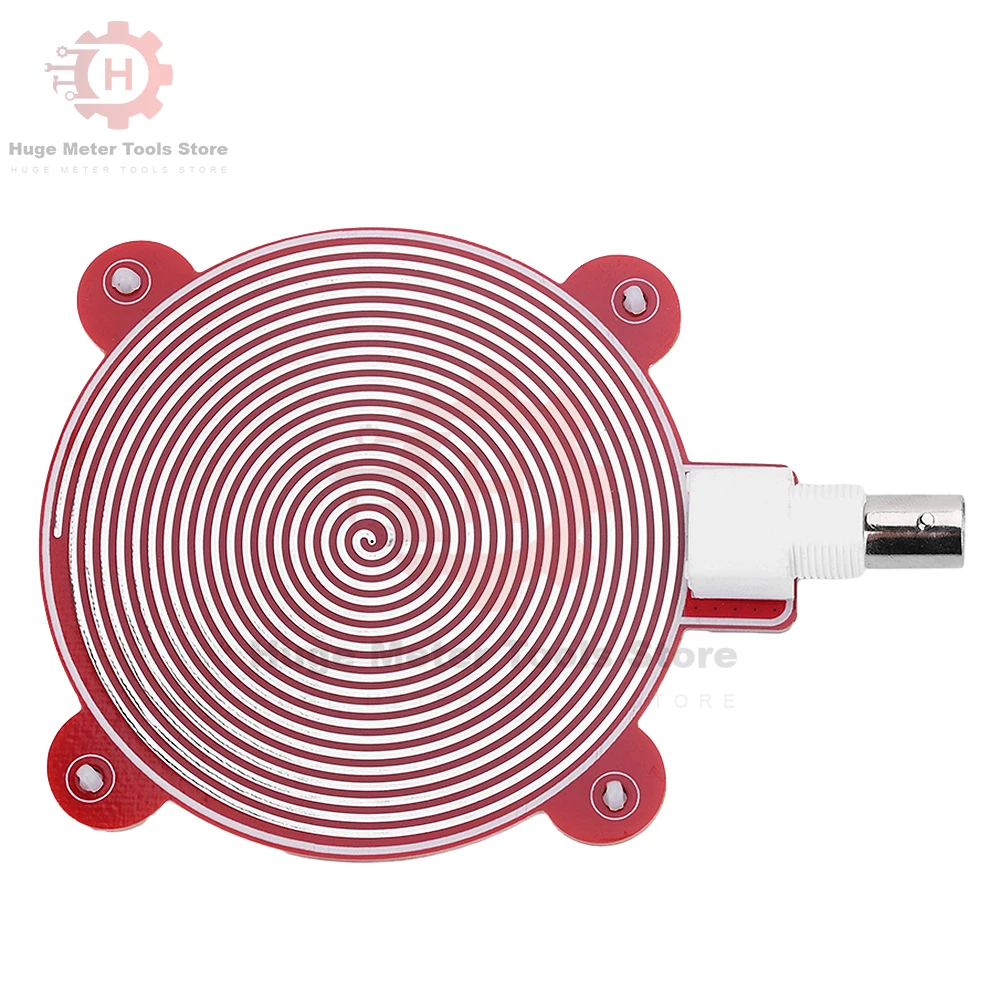

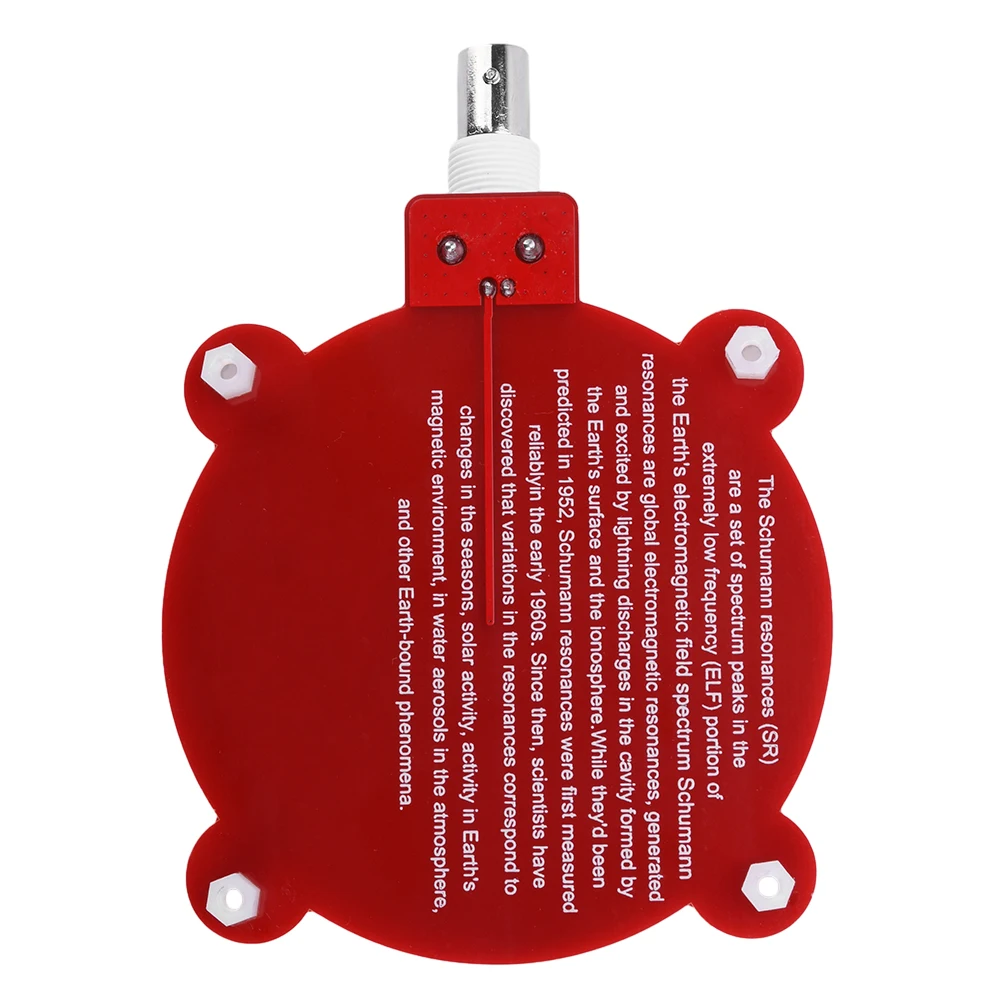

Placa do módulo de ondas Schumann * 1
