[EU BR] DDCSV 4.1 PLC Controlador de movimento autônomo Controlador off-line suporta interface de controlador CNC USB de 4 eixos

Name: [EU BR] DDCSV 4.1 PLC Controlador de movimento autônomo Controlador off-line suporta interface de controlador CNC USB de 4 eixos
SKU: 1005009137242770
Availability: InStock

Price range: R$ 1.032,00 through R$ 1.035,00

Envio de

Limpar

REF: 1005009137242770 Categorias: Impressoras 3D e kits, Máquinas e Equipamentos

Descrição
Avaliações (0)

Químico Hign-em causa: Nenhum
Número do modelo: DDCS V4.1
Nome da marca: RATTMMOTOR
Origem: CN (Origem)
Certificado: CE
Controller name: 4 axis PLC controller
Rated Power: 500KHz
Input power: 12~24V
Output power: 0-10V
supports: common stepper motor and servo motor

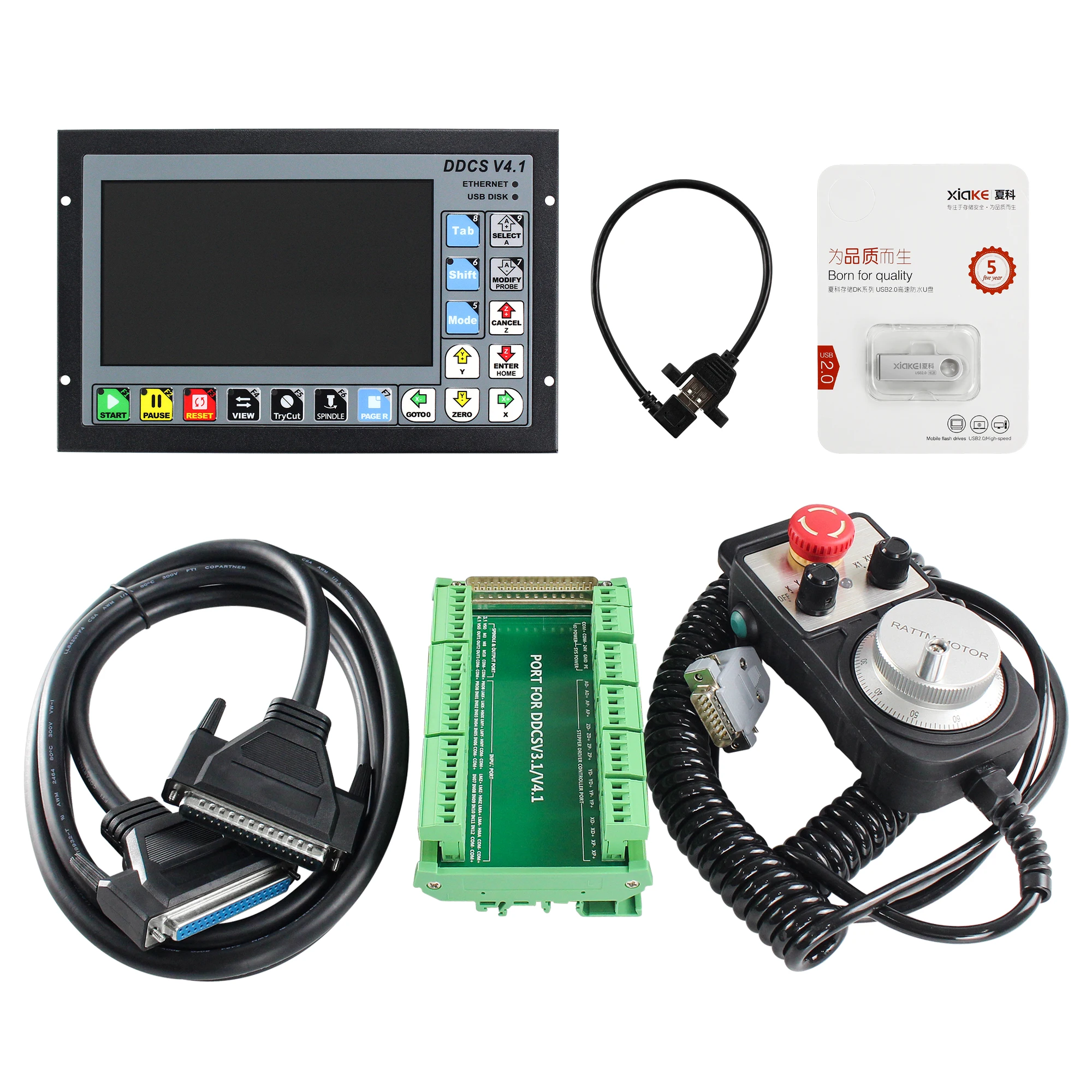

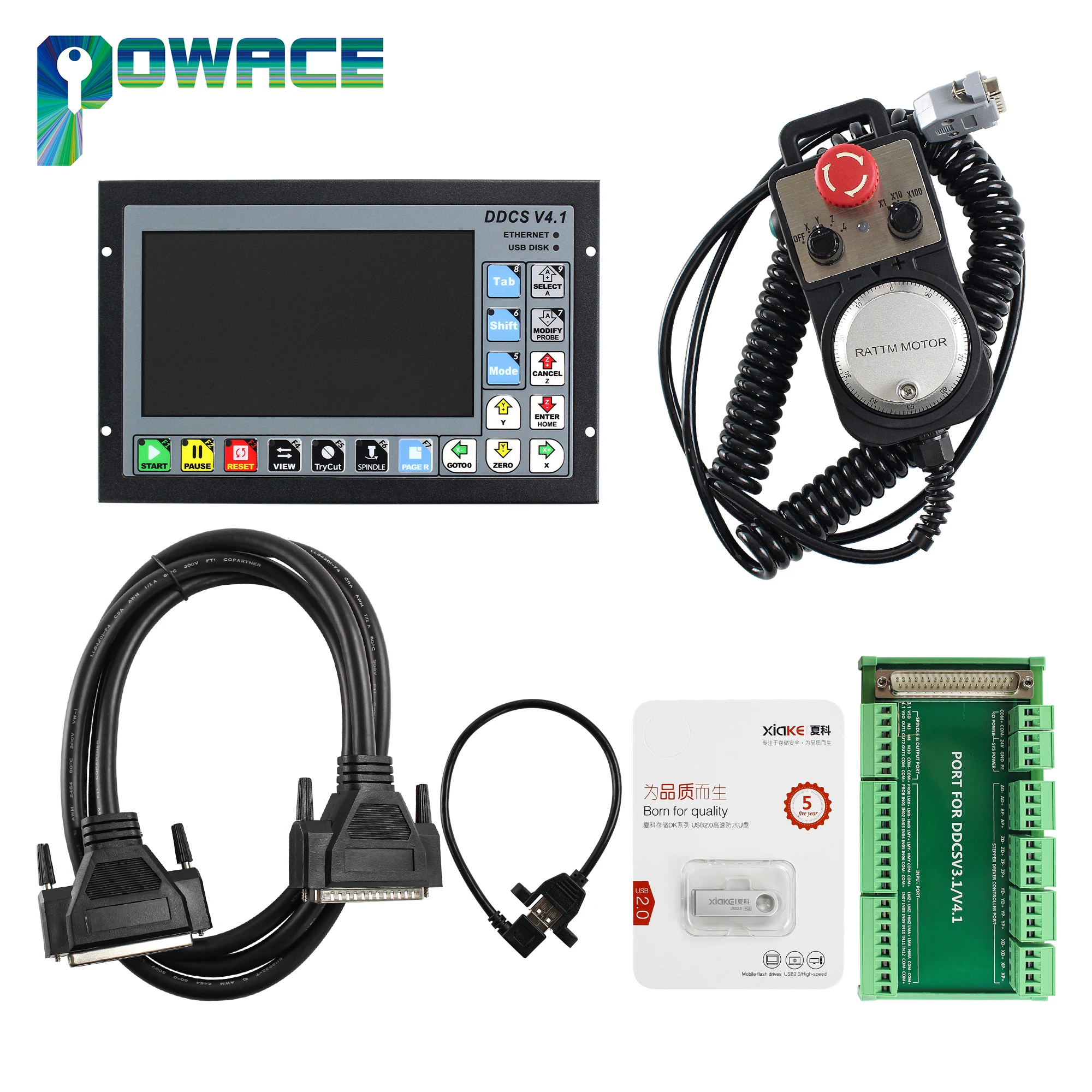

O pacote inclui:

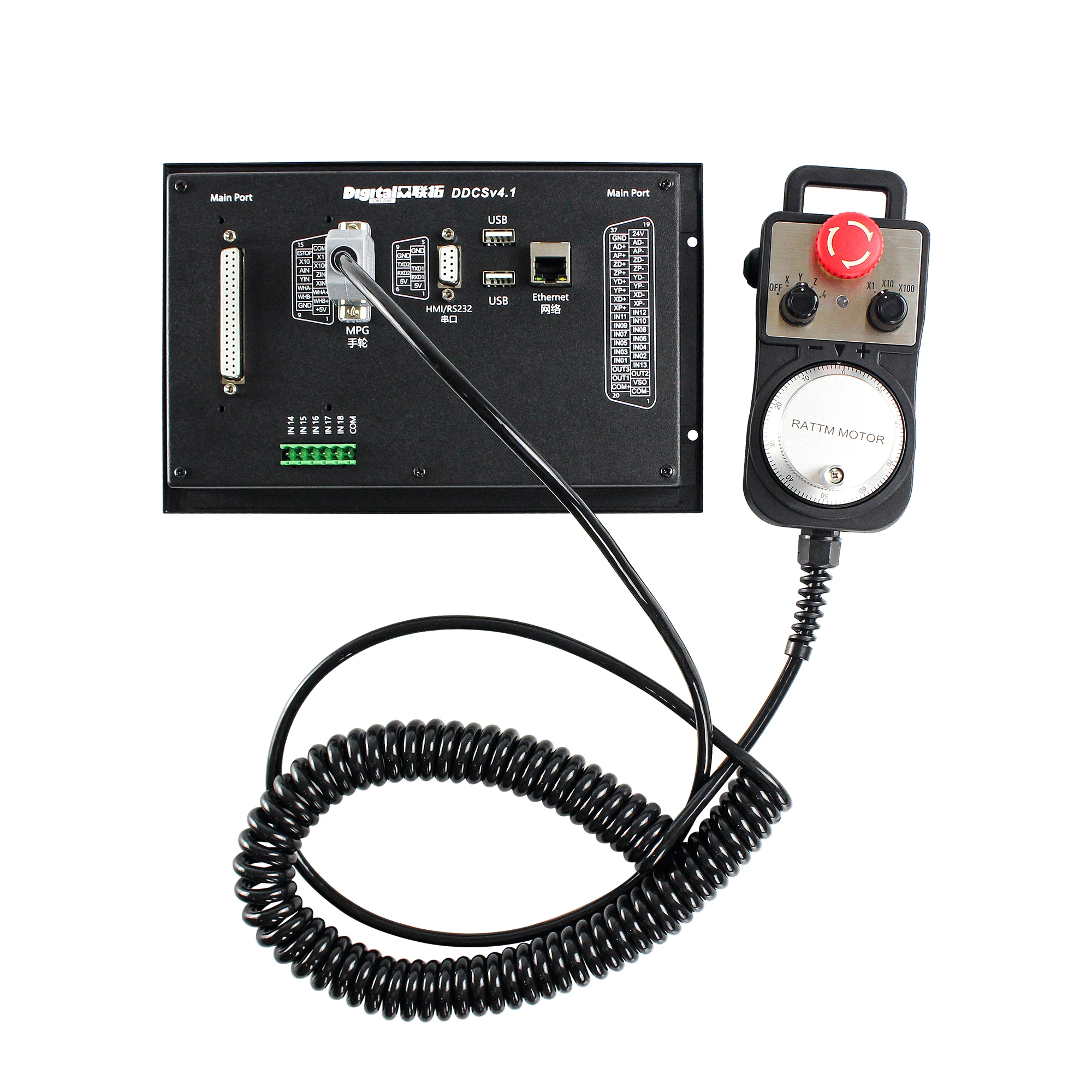

1 x controlador CNC DDCSV4.1 de 4 eixos

1x4 eixos volante de parada de emergência MPG

1 unidade flash USB de 4 GB

1 x cabo de extensão USB e outros pequenos acessórios

1 x volante

1 x cabo de ligação de porta paralela

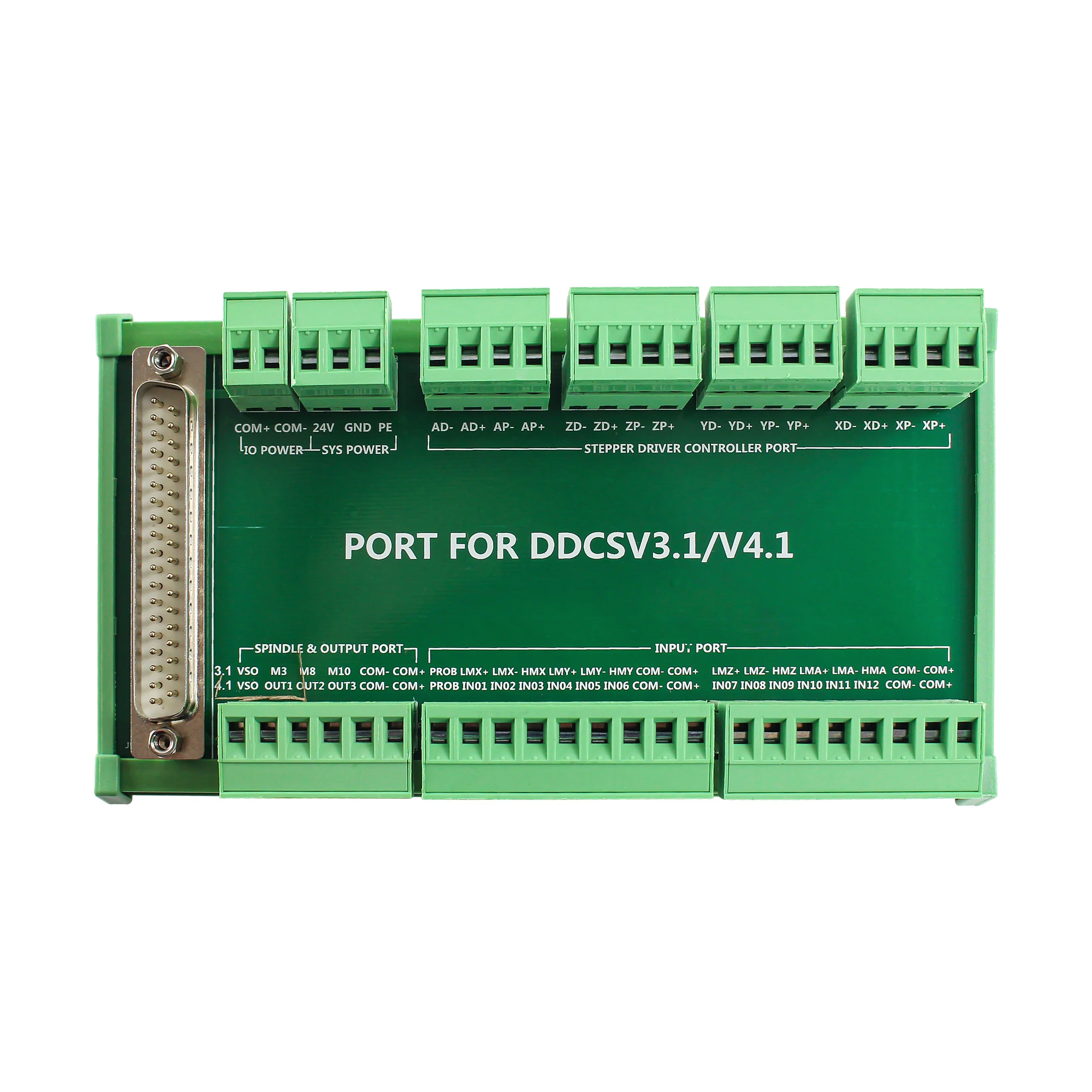

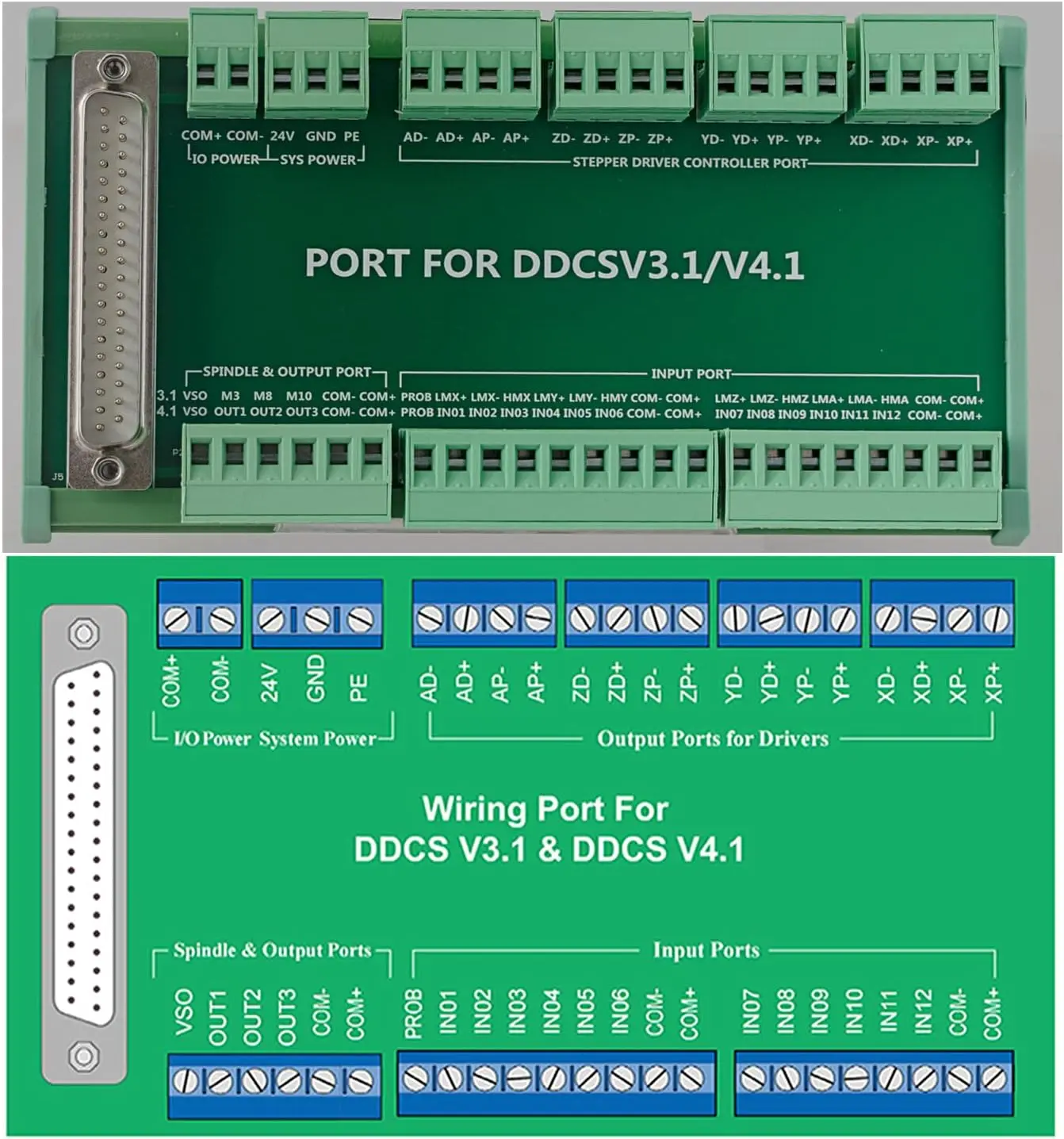

1 x placa de fuga

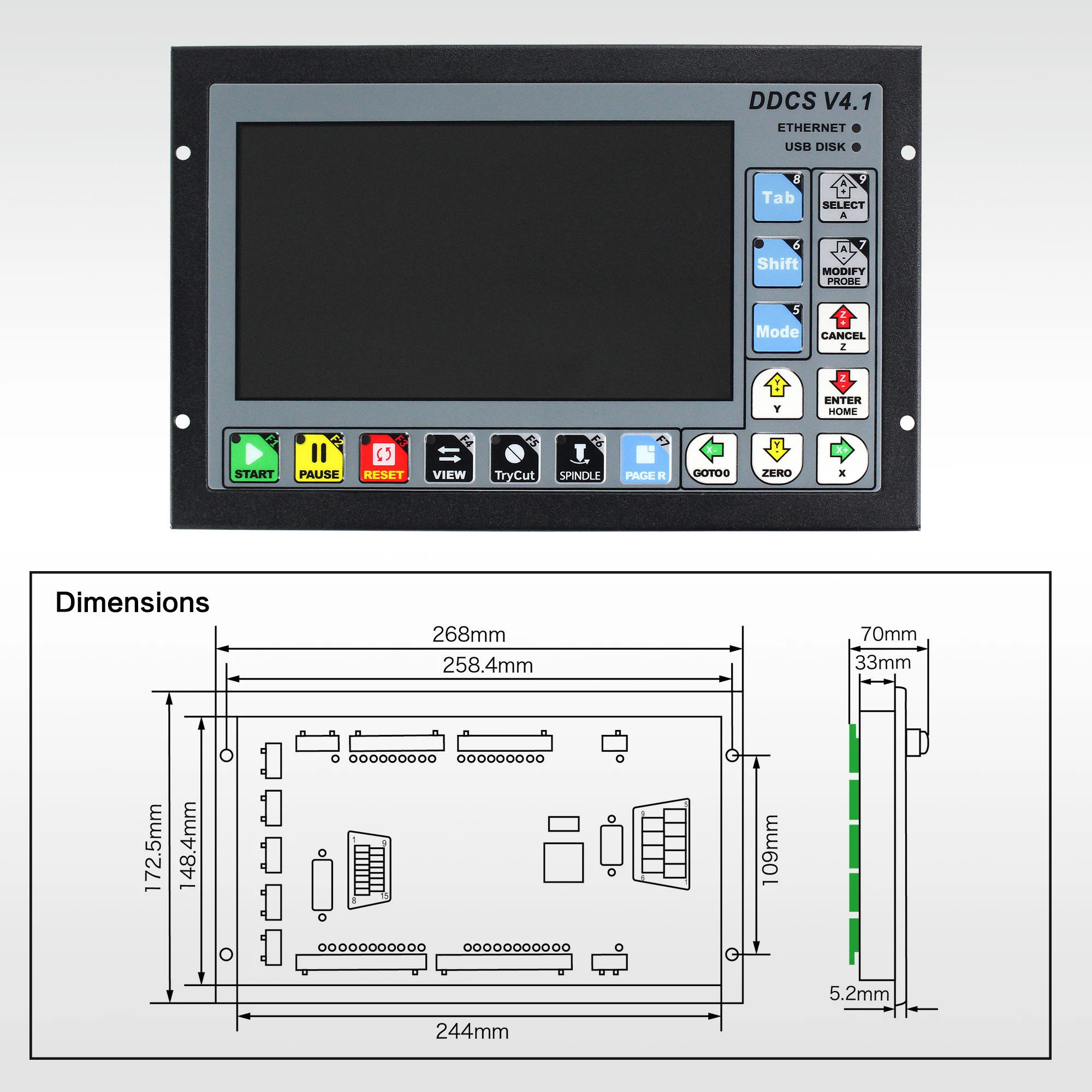

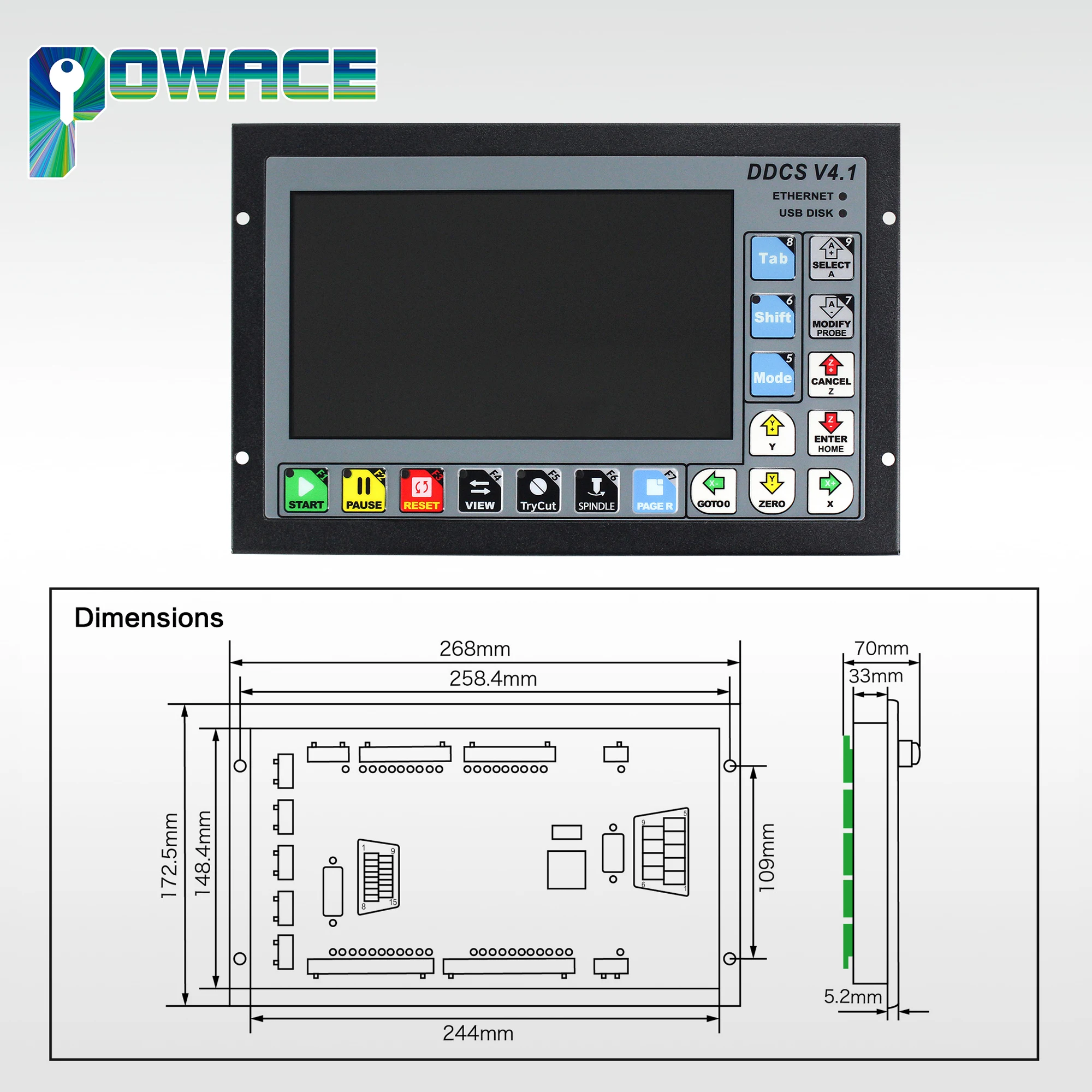

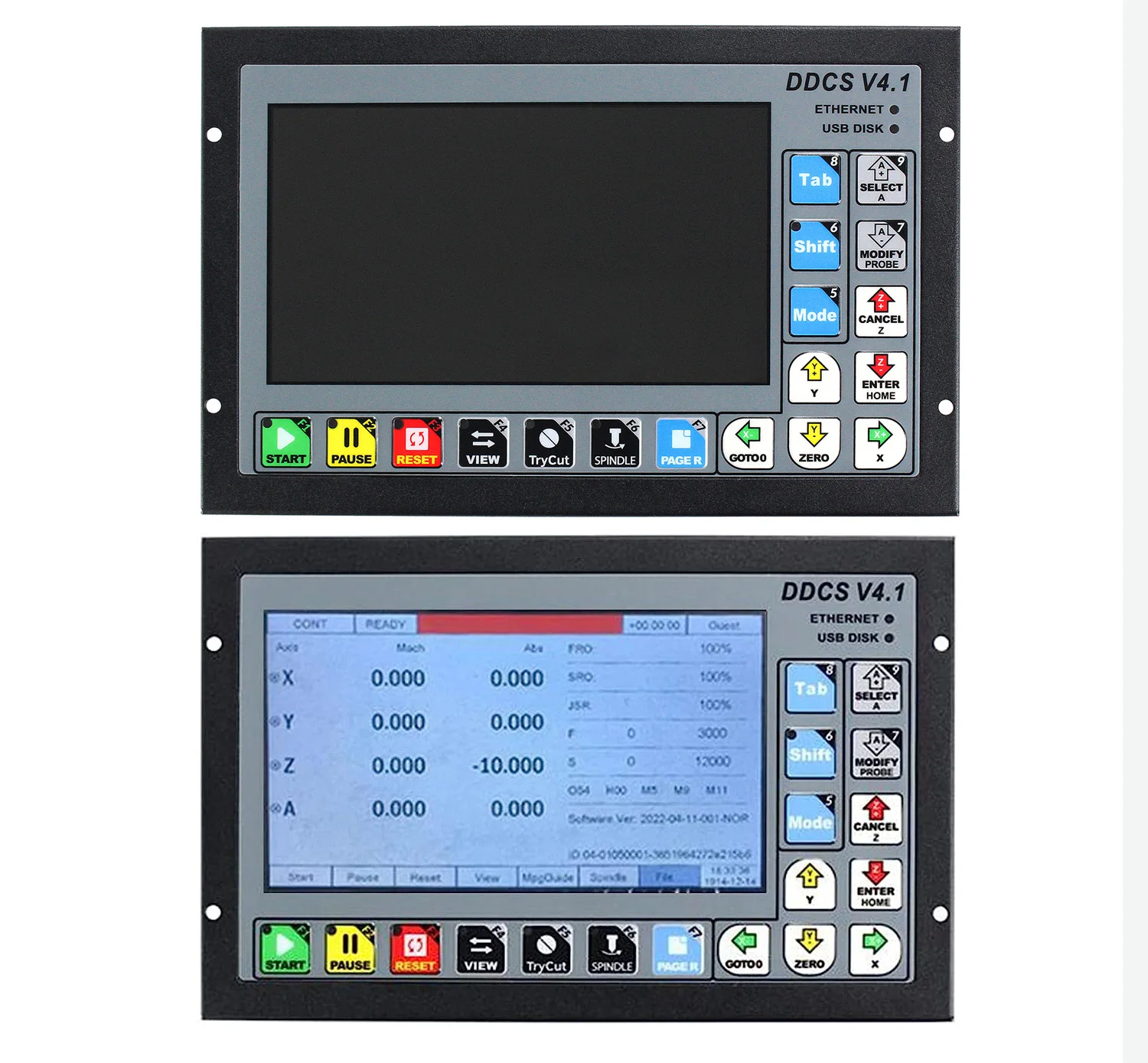

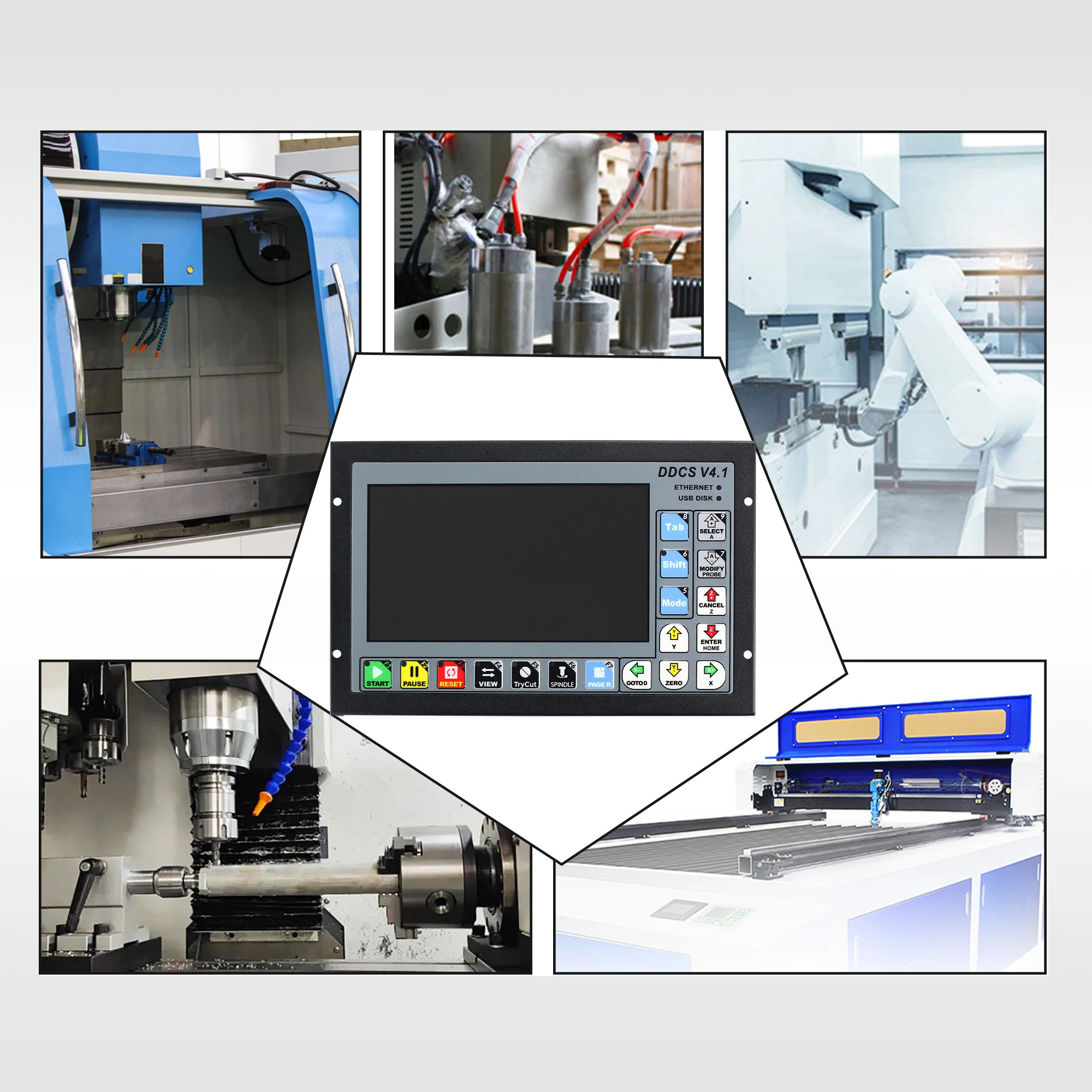

DDCS V4.1: tela TFT de 7 polegadas, relação de resolução: 1024x600,17 teclas de operação;

Modo diferencial e sinal de saída de modo de pulso duplo opcional, a frequência máxima de saída de pulso de interpolação é 500Khz/áixo, interpolação linear de 2-4 eixos, qualquer interpolação circular de 2 eixos;

Chip de controle principal ARM9, chip de algoritmo central FPGA;

18 entradas digitais isoladas fotoelétricas, 3 saídas digitais isoladas fotoelétricas.O fuso pode ser configurado como fuso analógico (0 ~ 10V) e também fuso servo;

Slave X, Slave Y ou Slave Z, para máquina Gantry com dois motores independentes nos eixos principais;

A fonte de alimentação para porta IO é 24VDC, a corrente mínima é 0,5A, a fonte de alimentação para sistema de leitura de controle também é 24VDC, a corrente mínima é 0,5A.O controlador precisa de ambas as energias para funcionar corretamente;

Suporte para disco flash USB para entrada de arquivo de código G;

Pode transferir os arquivos por comunicação Ethernet entre o computador e o controlador DDCS V4.1;

Nenhum tamanho limitado do arquivo G-code.

DDCS V4.1 Breve recurso técnico:

1) 18 entradas digitais isoladas fotoelétricas, 3 saídas digitais isoladas fotoelétricas.
2) O fuso pode ser configurado como fuso analógico (0 ~ 10V) e também fuso servo.
3) Controle do motor de 3-4 eixos.Modo diferencial e sinal de saída de modo de pulso duplo opcional, a frequência máxima de saída de pulso de interpolação é 500Khz/áixo, interpolação linear de 2-4 eixos, qualquer interpolação circular de 2 eixos;
4) chip de controle principal ARM9, chip de algoritmo principal FPGA.
5) Tela TFT de 7 polegadas, Tamanho: 1024x600 pixels, Resolução: 72 pixels/polegada; 17 teclas de operação.
6) A fonte de alimentação para porta IO é 24VDC, a corrente mínima é 0,5A, a fonte de alimentação para sistema de leitura de controle também é 24VDC, a corrente mínima é 0,5A.O controlador precisa de ambas as energias para funcionar corretamente.
7) Suporte a disco flflash USB para entrada de arquivo de código G; Pode transferir os arquivos por comunicação Ethernet entre o computador e o controlador DDCS V4.1; Nenhum tamanho limitado do arquivo de código G.
8) Compatível com código G padrão, suporta software CAD/CAM popular, como ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 e assim por diante;
9) Suporte MPG padrão.
10) Função de suporte da função “Experimentar cortar” (orientação do volante).a distância.

11) Suporte à função Jog para cada eixo (contínuo, passo, distância definida), o cliente pode definir
12) Sonda flutuante de suporte, sonda de fixação, sonda de vértice e medição de comprimento de ferramenta.
13) Apoie a operação de ir rapidamente para especificar linha e posição mais próxima.usinagem de cal.

14) Suporte à usinagem de matrizes, usinagem em sequência, usinagem de planos de fresagem e arquivos de fresagem-
15) Suporta bias para eixo XYZA e pode definir a distância de bias.
16) Suporte ao ponto de interrupção de pausa, ponto de interrupção de recuperação de corte de energia e ponto de interrupção carregado; E suporte começa pela linha específica e pela linha mais próxima.
17) Suporta operação de vários pontos de origem, os usuários podem criar um ponto de origem e carregá-lo.
18) Suporte para encontrar o meio para os eixos X e Y.
19) Melhorou a função de simulação.Durante a simulação, você pode ajustar o FRO e observar se o caminho de programação atende às expectativas e verificar os limites suaves.Durante a simulação, ela pode ser pausada e, ao pressionar a tecla Iniciar novamente, o sistema continuará a simular a partir do ponto de interrupção da pausa.
20) Escravo X, Escravo Y ou Escravo Z, para máquina Gantry com dois motores independentes nos eixos principais.

21) Agora os idiomas inglês e chinês estão disponíveis; O sistema também suporta codificação internacional, suporta quase todos os idiomas, os usuários podem adicionar seu próprio idioma ao sistema de controle.
22) DDCS V4.1 suporta apenas switch limitado tipo NPN.
23) Suporta 4 tipos de direitos de operação: visitante, operador, administrador, superadministrador.




DDCS V4.1 os novos recursos em comparação com DDCS V3.1



1.Pode transferir os arquivos por comunicação Ethernet entre o computador e o controlador DDCS V4.1.
2.Slave X, Slave Y ou Slave Z, para máquina Gantry com dois motores independentes nos eixos principais.
3.Servo Spindle pode ser conectado à saída PUL/DIR quando selecionado;
4.Adicionamos comandos de programação de coordenadas polares e comandos de rotação e comandos de compensação de raios completos no controlador DDCS V4.1.
5. O controlador DDCS V4.1 atualiza o algoritmo de movimento, pela configuração de precisão do perfil de usinagem, faz um longo programa de código G com segmentos de linha curtos funcionando mais suaves.
6. Não importa o tamanho do arquivo do programa, o sistema pode ativar rapidamente a função de iniciar a linha especificada e começar a partir do ponto mais próximo em poucos segundos.
7.Melhorar a função de simulação.Durante a simulação, você pode ajustar o FRO e observar se o caminho de programação atende às expectativas e verificar os limites suaves.Durante a simulação, ela pode ser pausada e, ao pressionar a tecla Iniciar novamente, o sistema continuará a simular a partir do ponto de interrupção da pausa.
8.DDCS V4.1 adicionou portas de entrada de alarme de driver e pode configurar o número de portas como você deseja. Igual ao DDCS-Expert.
9.Adicionamos codificador de ciclo para eixo A, o que é bom para rotação ilimitada para eixo A.
10.Adicionada a janela para prompt de análise.
11.Suporte para codificação internacional, suporta quase todos os idiomas, os usuários podem adicionar seu idioma para o sistema de controle.
12. Aumentou os parâmetros sobre a aceleração quando Estop, para evitar colisão por Stop quando Estop a máquina em alta velocidade, editar os parâmetros relacionados e o sistema pode dar uma parada suave, o que significa que não há perda de posição.
13.O sistema FPGE citou gerador de velocidade de 32 bits, com maior resolução para velocidade/aceleração, significa maior precisão de posicionamento.

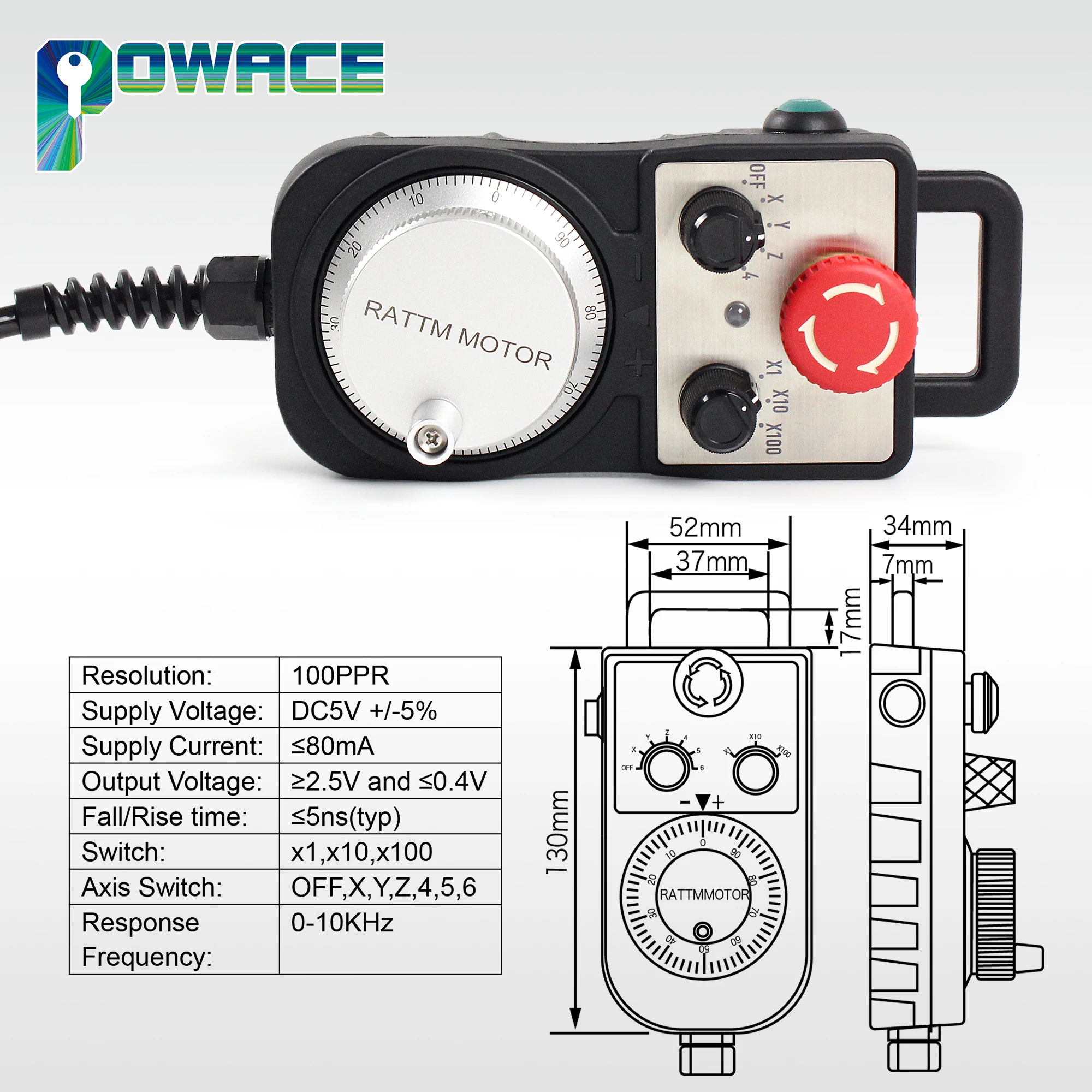

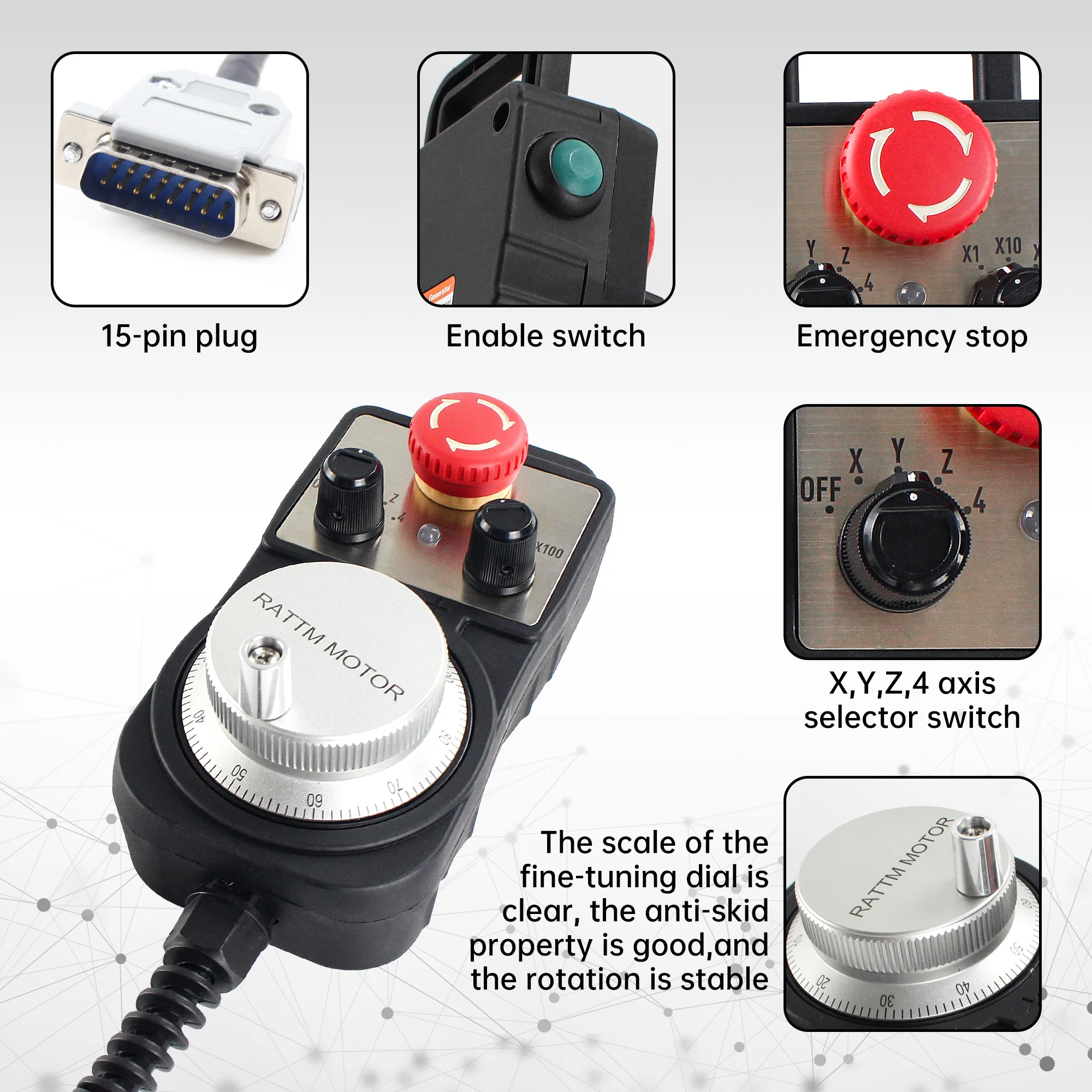

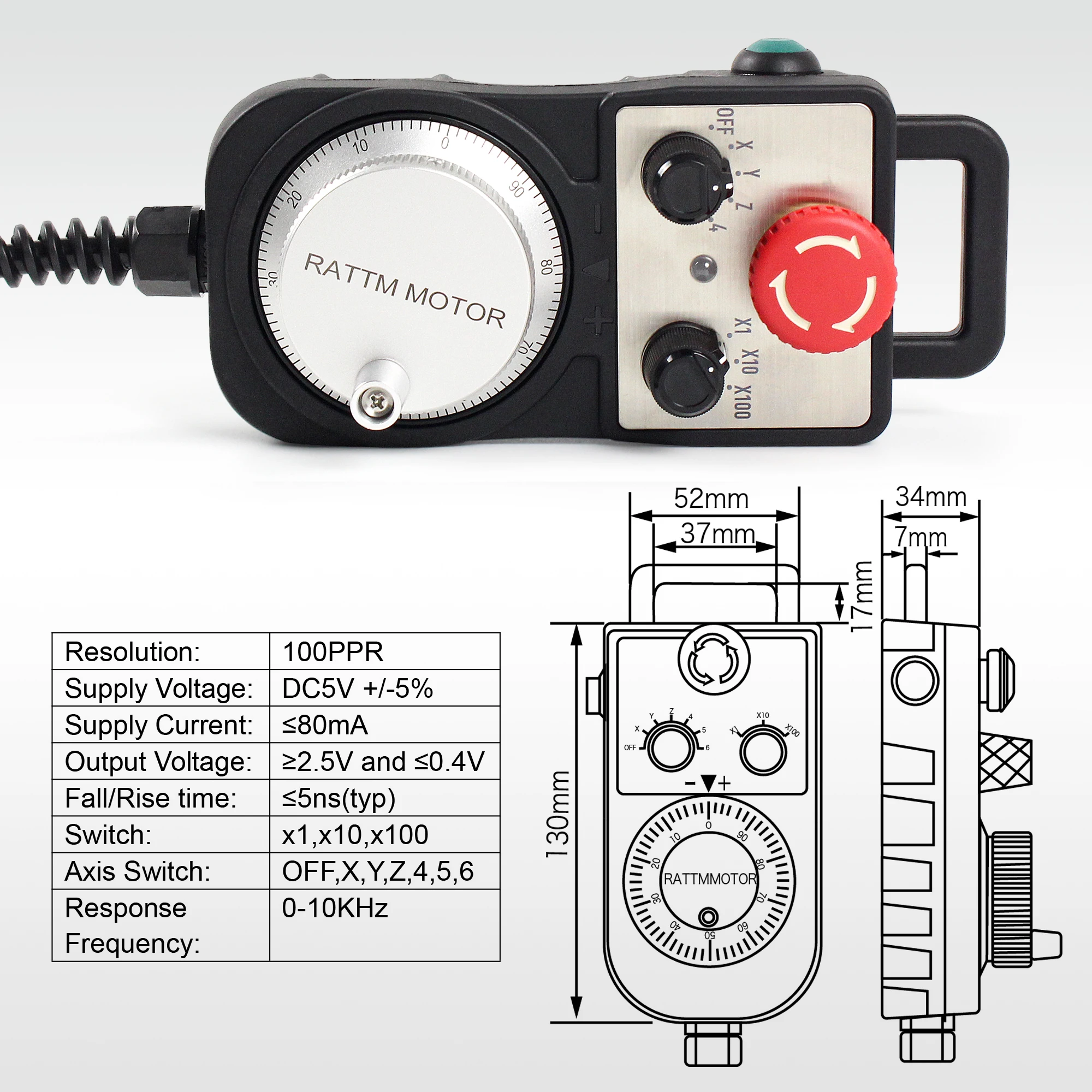

Volante pendente CNC MPG com batente de emergência com plugue de 15 pinos



Descrição:

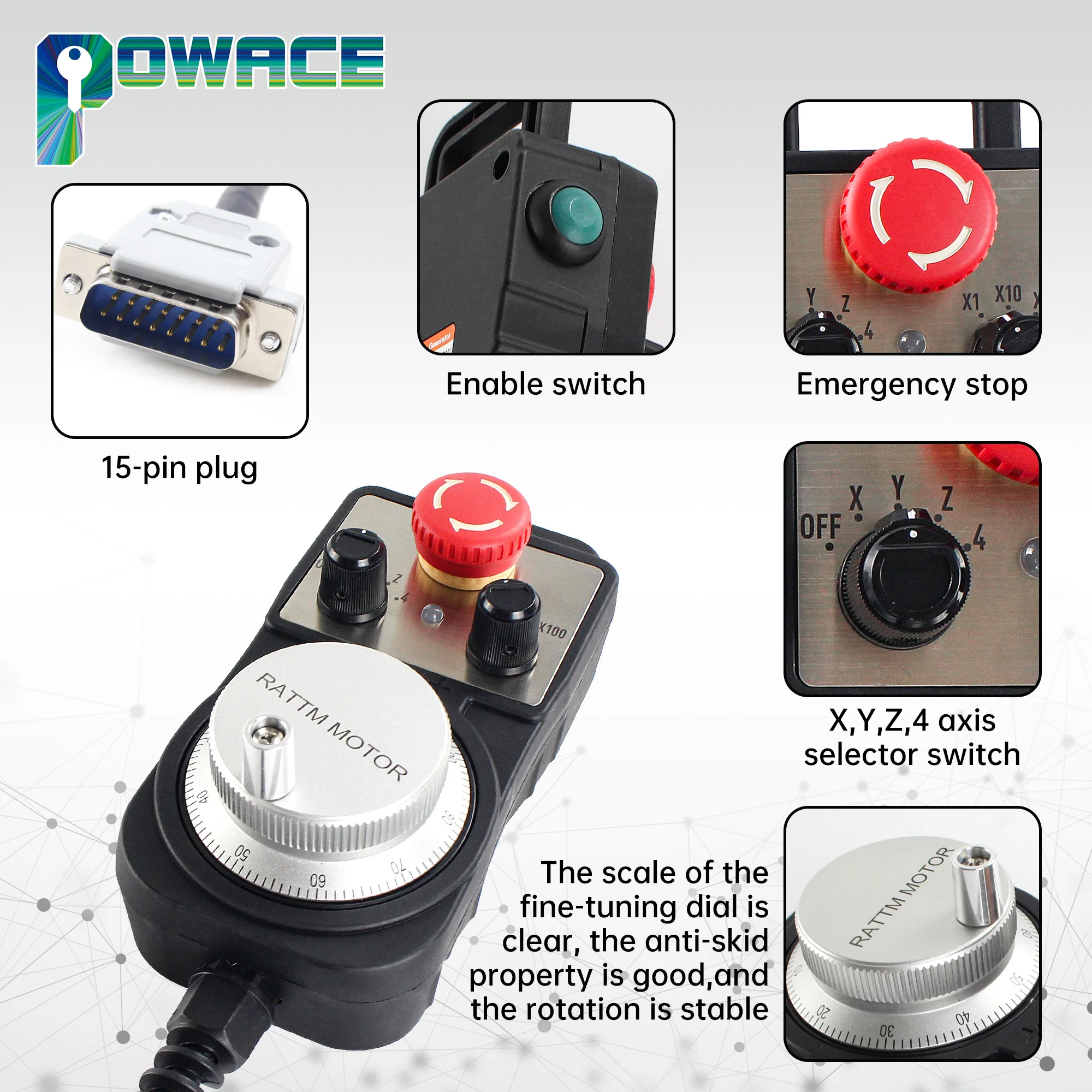

1.O pingente MPG do controlador portátil CNC de 4 eixos com x1, x10, x100 selecionável, você está oferecendo uma unidade completa do pingente MPG com parada de emergência para máquina CNC de 4 eixos, ele é equipado com nossa popular unidade MPG usinada com seletor de escala e 4 eixos, O indicador LED também envia feedback da máquina CNC ao usuário sobre o status da unidade.

2.Todas as fiações são isoladas da unidade MPG e fornecem um diagrama de fiação fácil de instalar, adequadas tanto para máquinas comerciais como uma unidade de controle de jog de substituição ou outro controlador baseado em computador.O que adiciona grande flexibilidade de controle ao sistema.
Plug and play, este MPG vem com um plugue de 15 pinos, que pode ser conectado diretamente à tomada de 15 pinos do MPG do controlador
Resolução:100PPR
Potência:5V
Atualmente:≤80mA
Tensão de saída:≥2,5V e ≤0,4v
Eixo:X,Y,Z,A
Proporção:x1,x10,x100
Frequência máxima de resposta:10Khz
