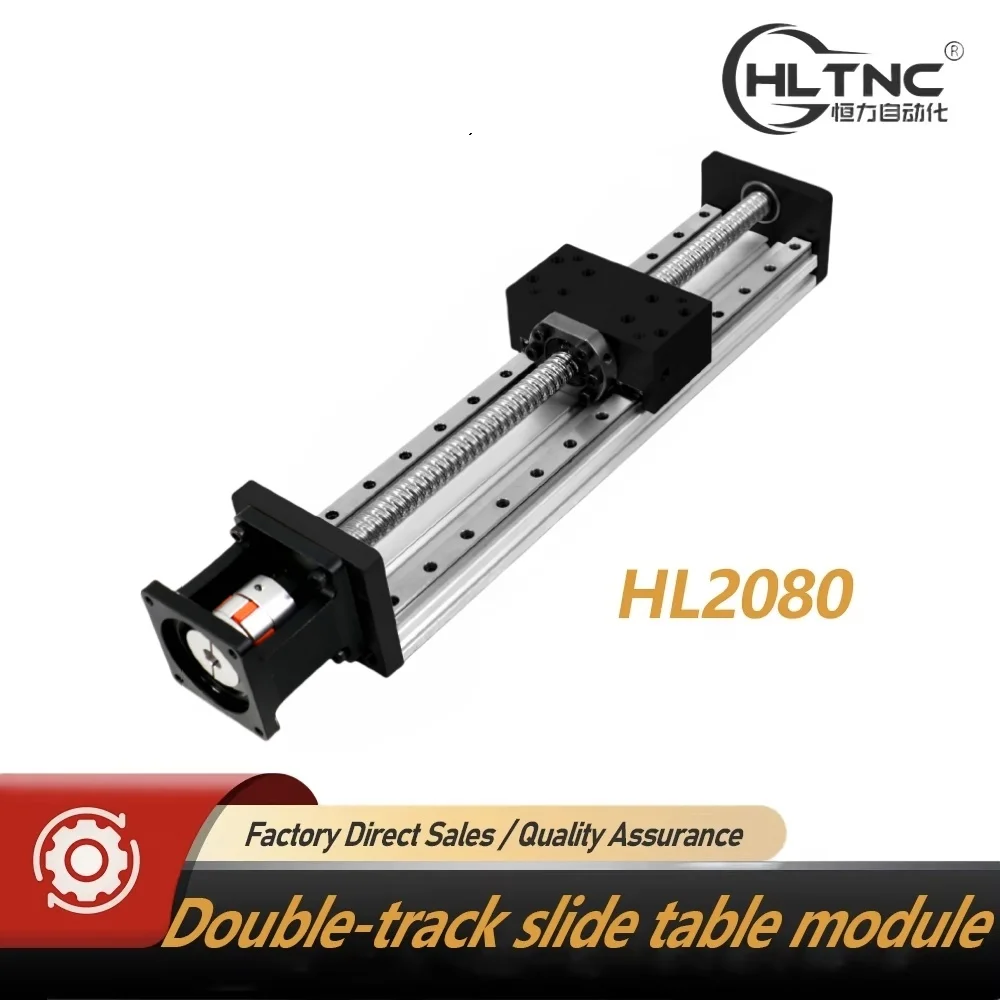

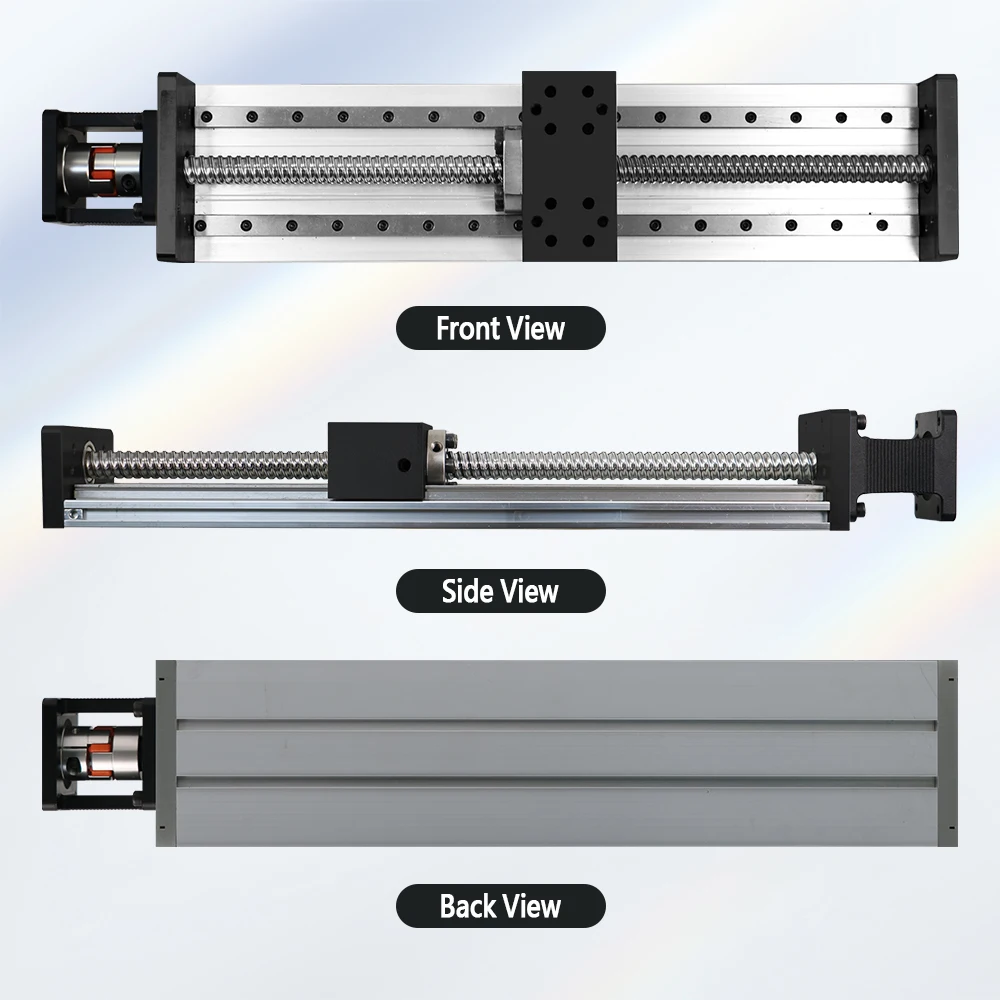

Estágio deslizante de trilho de movimento linear duplo 100-1000mm eficaz com parafuso esférico sfu1605/10 e trilho mgr12 bloco mgn12h para eixo cnc xyz

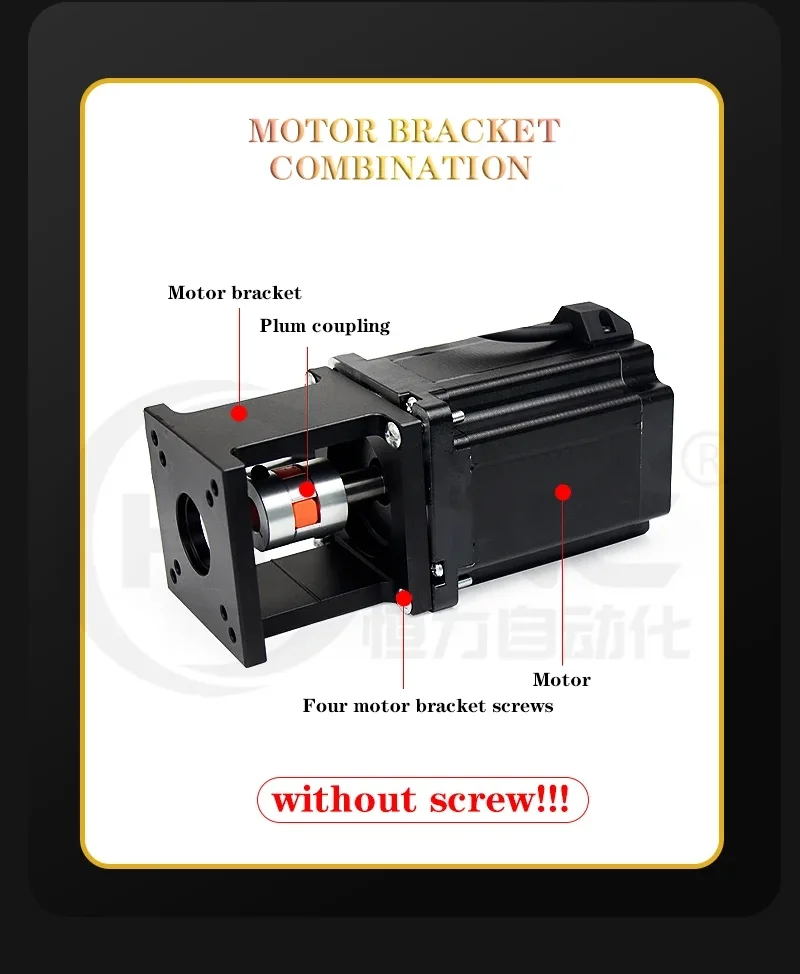

●Com suporte do motor Nema 23 57mm:
1 * mesa deslizante
Acoplamento de 1*10mm a 8mm

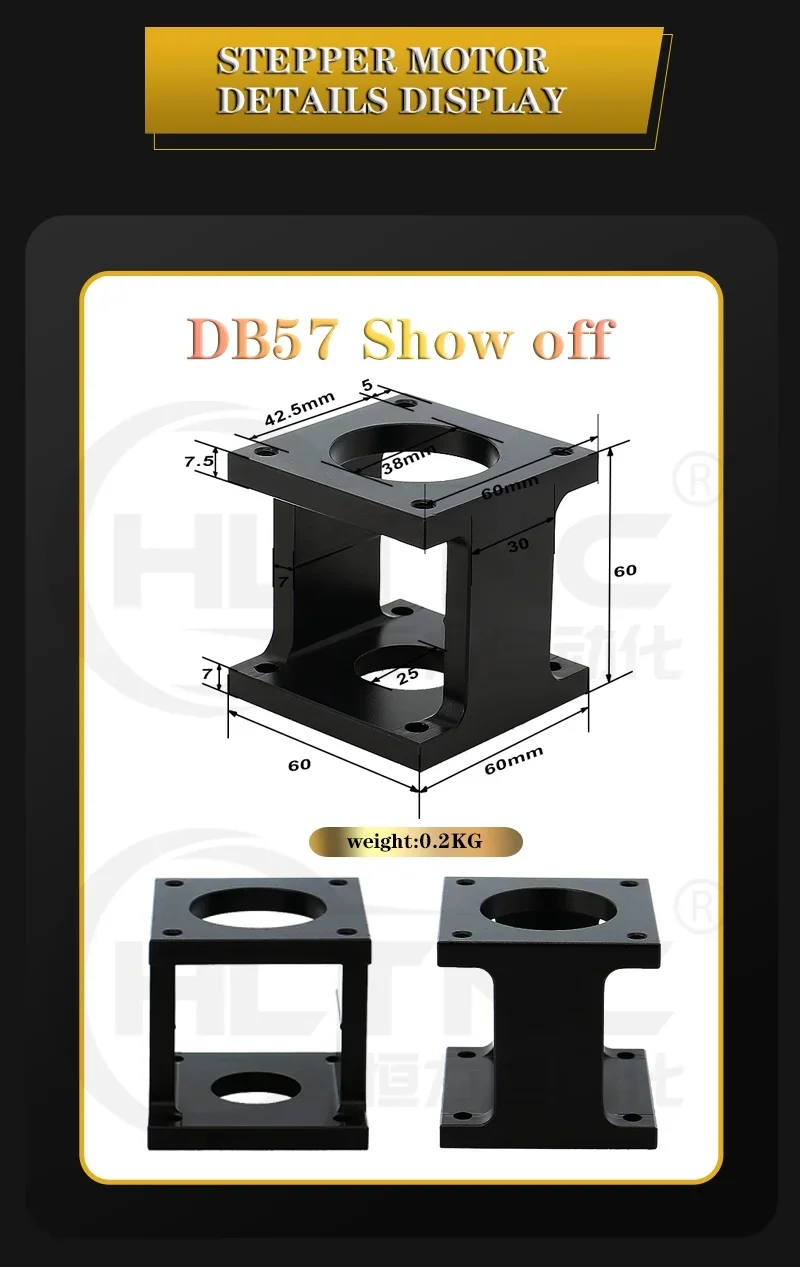

1 * suporte do motor de passo Nema 23

●Com Suporte do servo motor de 60 mm:
1 * mesa deslizante
Acoplamento de 1*10mm a 14mm

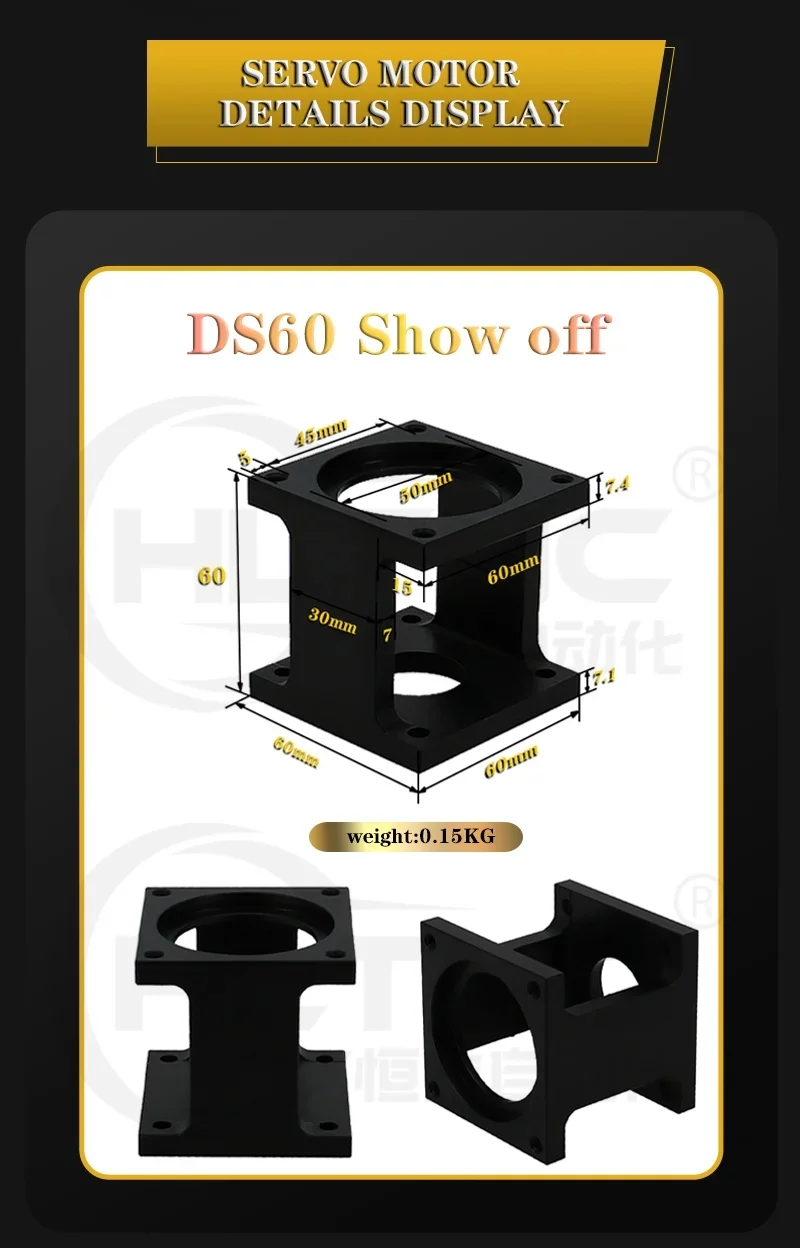

1* Suporte do servo motor de 60 mm

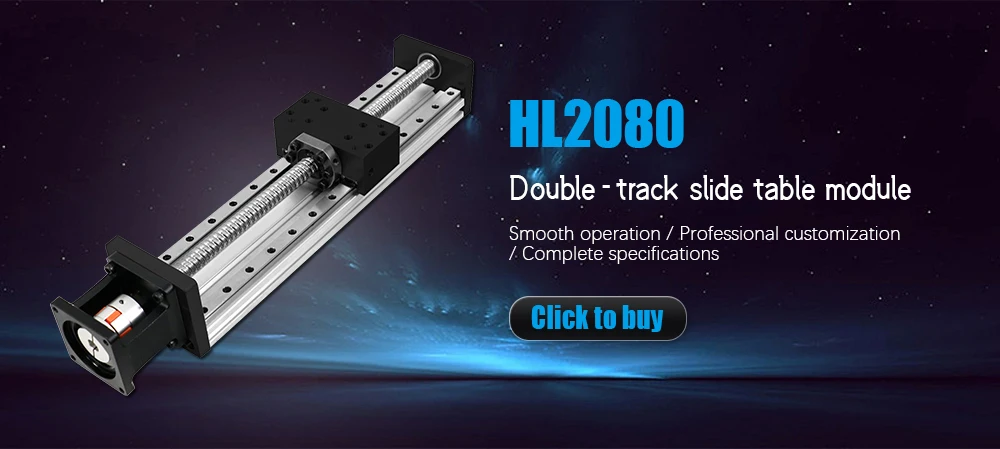

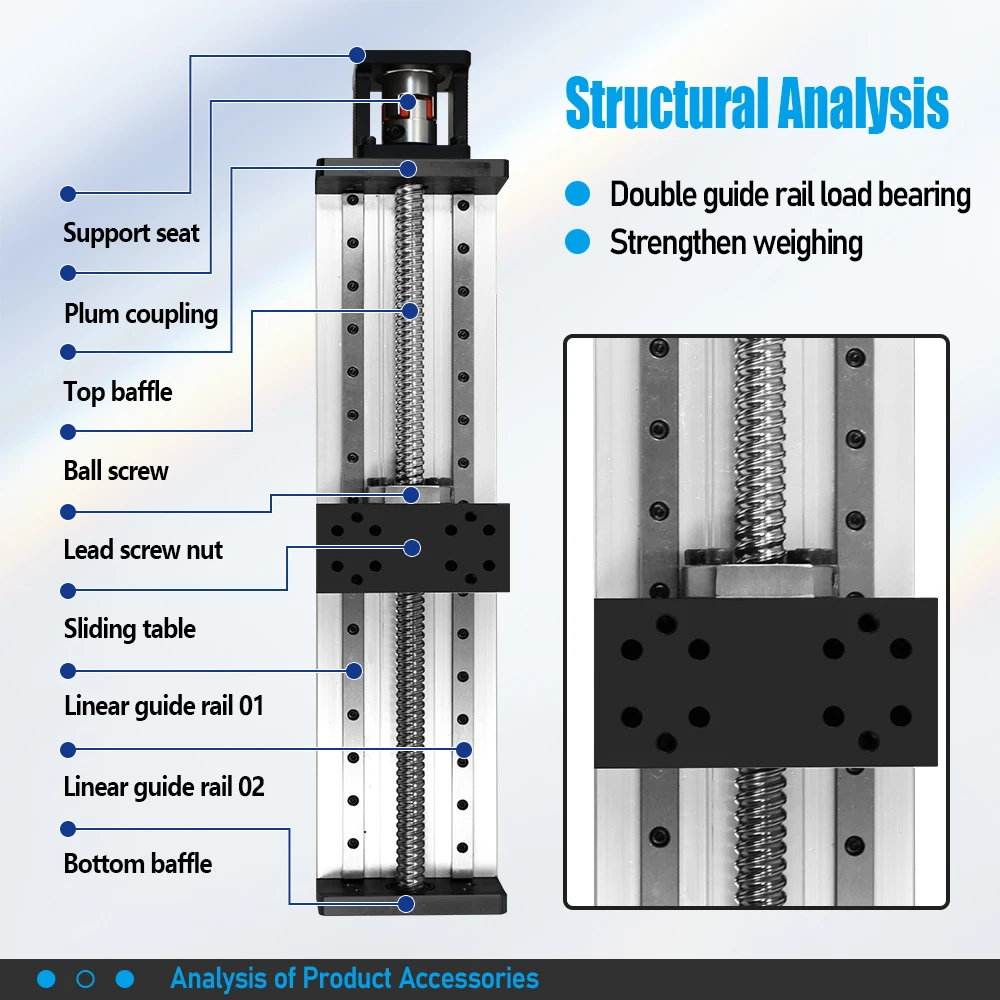

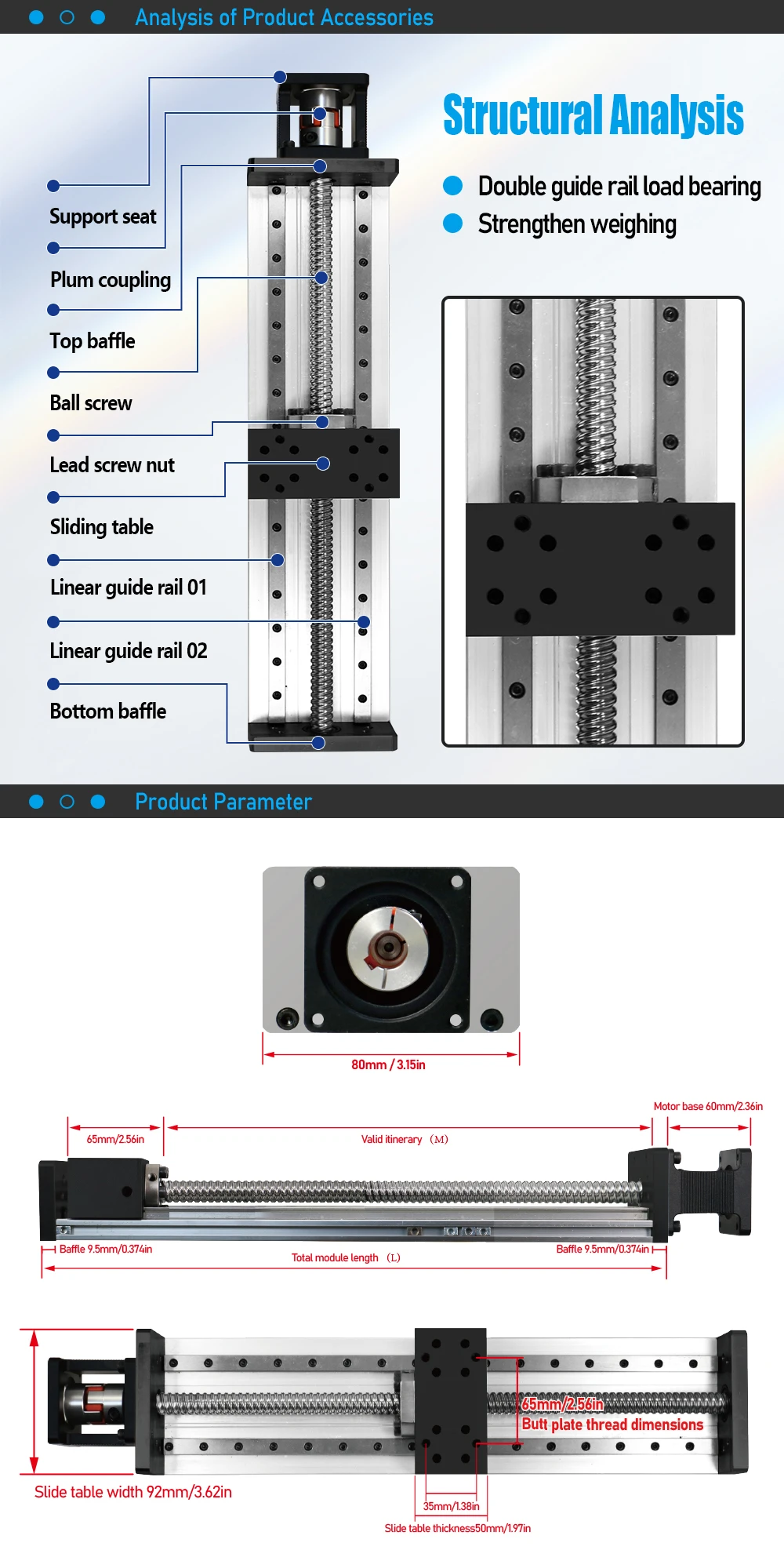

●Modelo: HL2080
●Material: Perfil de alumínio industrial
●Tipo de parafuso esférico: SFU1605(Diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)/SFU1610 SFU1620
●Precisão do parafuso esférico: Nível C7
●Tamanho do painel/mesa móvel: 20mm * 80mm

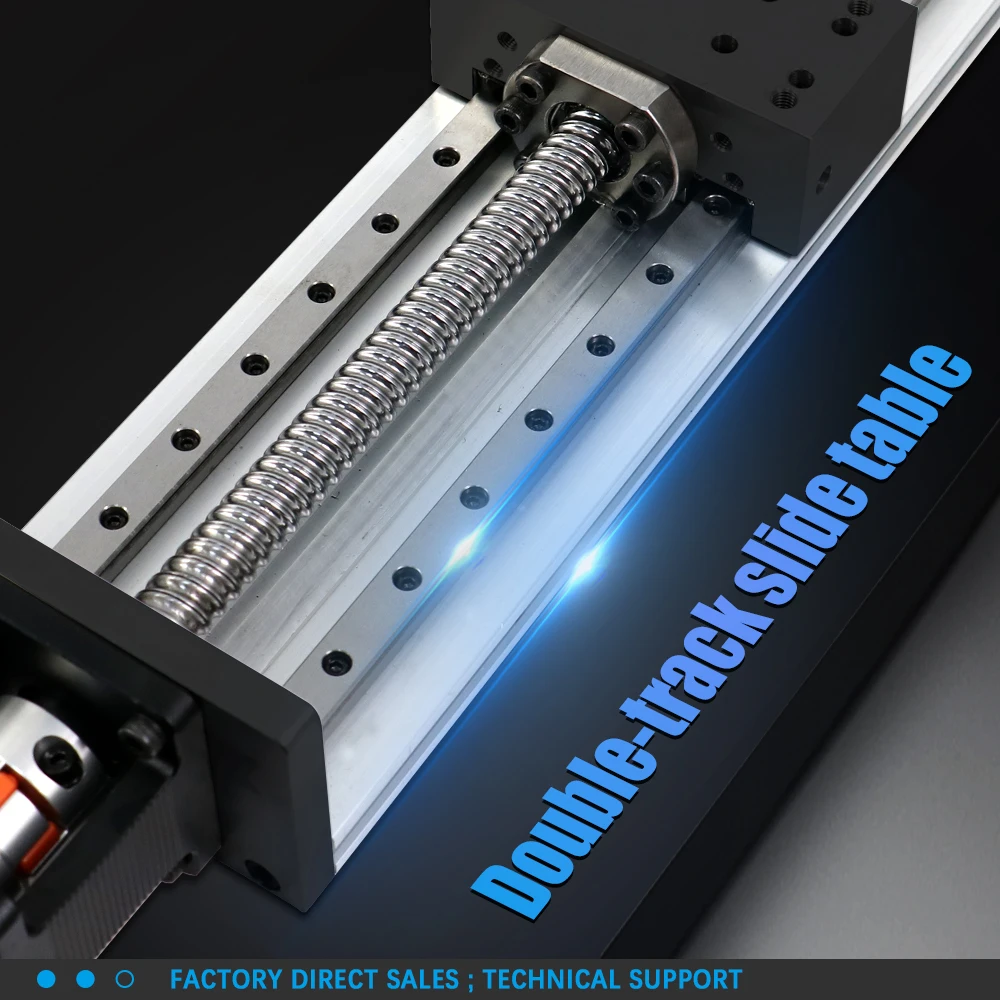

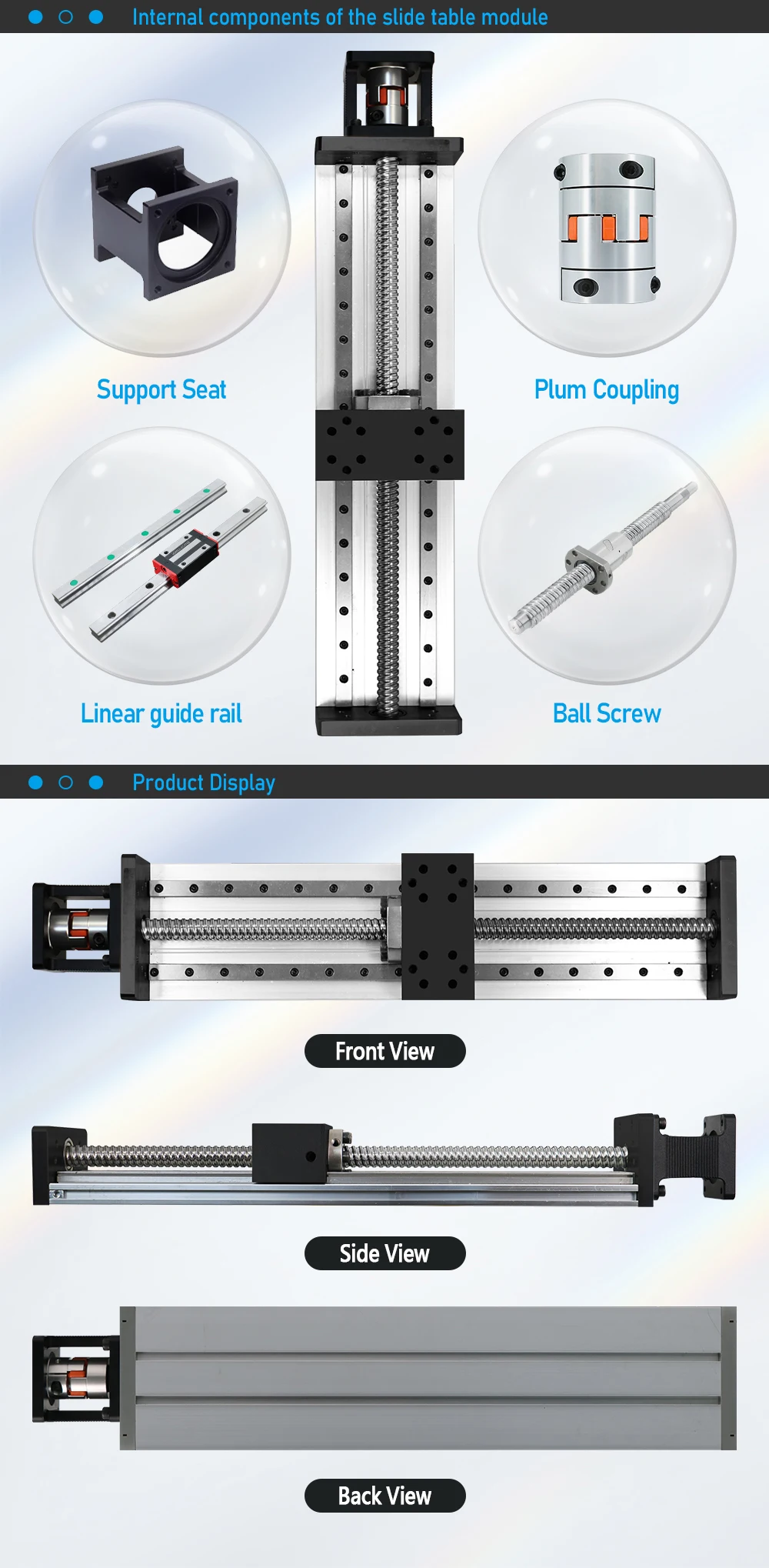

●Tipo de controle deslizante:MGN12H *2
●Tipo de guia: Guidetrilho*2
●Tamanho do guia: 12mm
●Carga horizontal: 40KG (máx.)
●Carga vertical: 35KG (máx.)

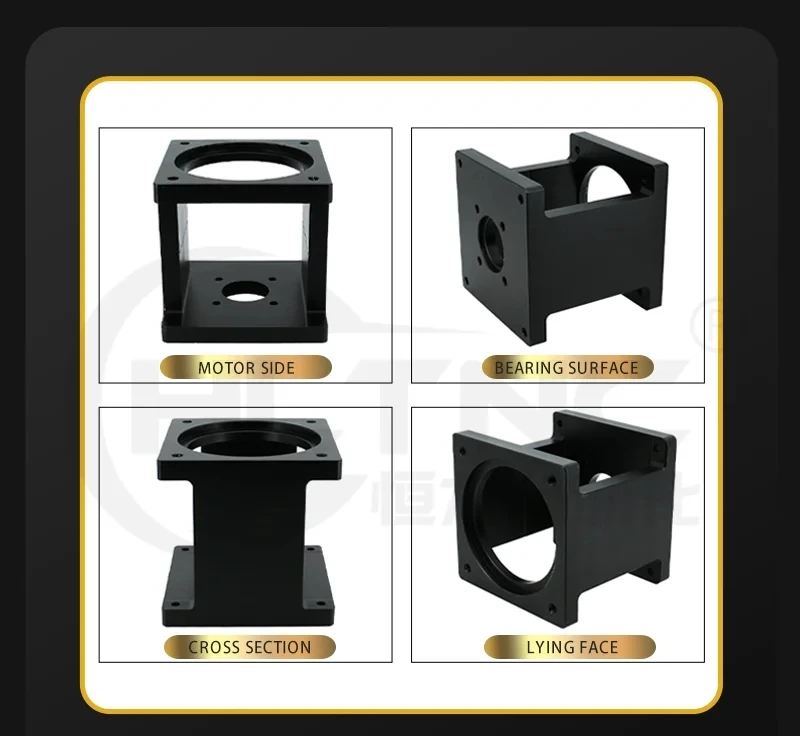

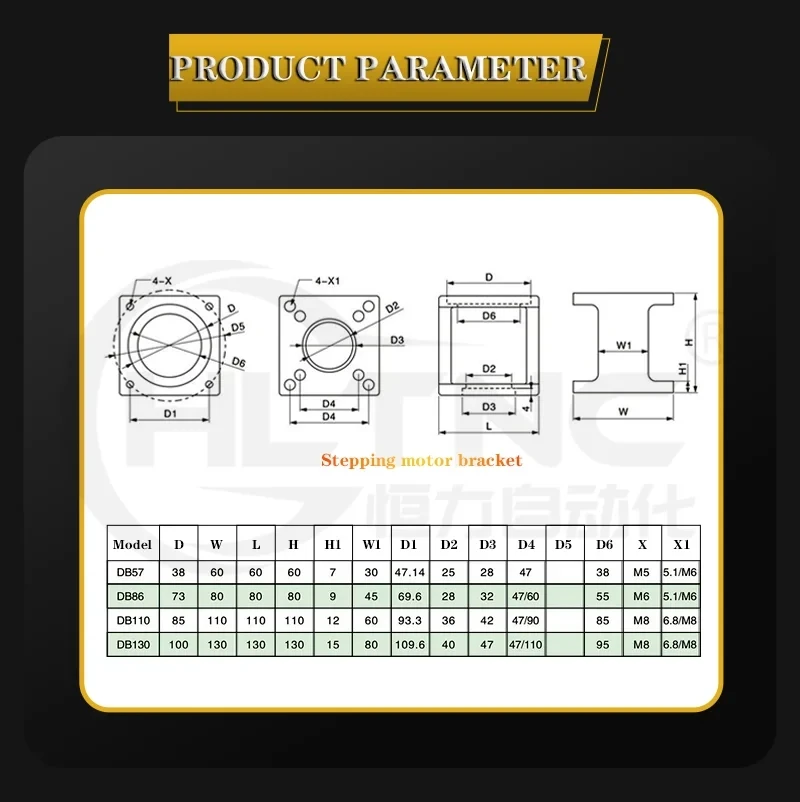

●Tipo de suporte do motor:
Para motor de passo:57mm/60mm Opcional
●Curso efetivo: 100mm-1200mm opcional

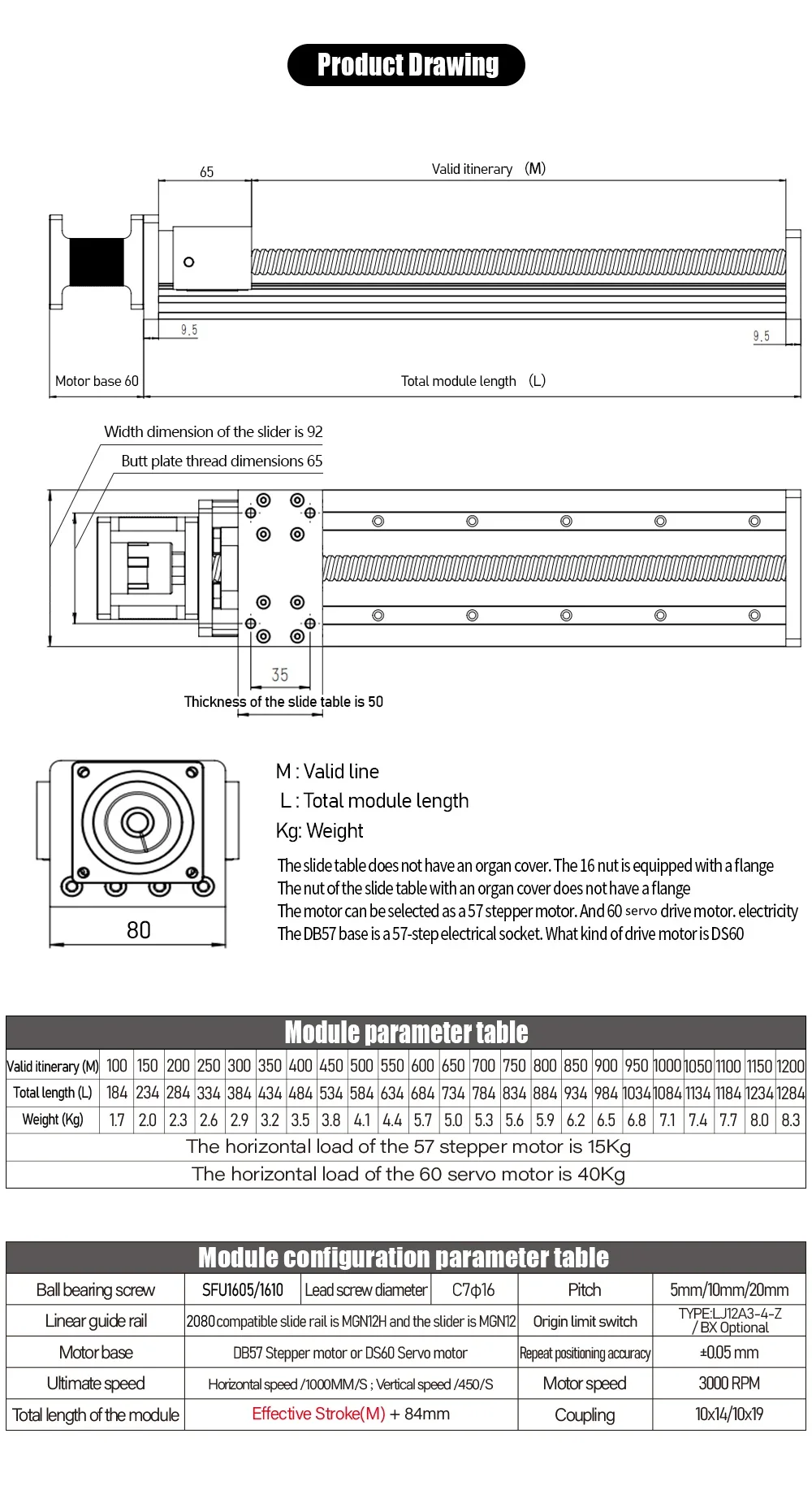

●Comprimento total da mesa deslizante:
Versão elétrica: Curso efetivo+84mm
●Velocidade máxima: 1000mm/s
●Precisão de posicionamento repetido do parafuso esférico: 0,02-0,03 mm

Por favor note
1.Imagine apenas como referência.as mercadorias entregues reais prevalecerão!
2.Verifique qual tamanho e comprimento você precisa.

Nota:
Modelo 1.3D (clique para abrir diretamente)
2.Para construir os eixos XZ, XY, XYZ, é necessário personalizar a placa de conexão, entre em contato com o atendimento ao cliente para cotação.
3. A mesa deslizante é configurada com suporte de motor Nema23/60 por padrão, outros suportes podem ser personalizados, entre em contato com o atendimento ao cliente para obter detalhes.1.Movimento linear preciso

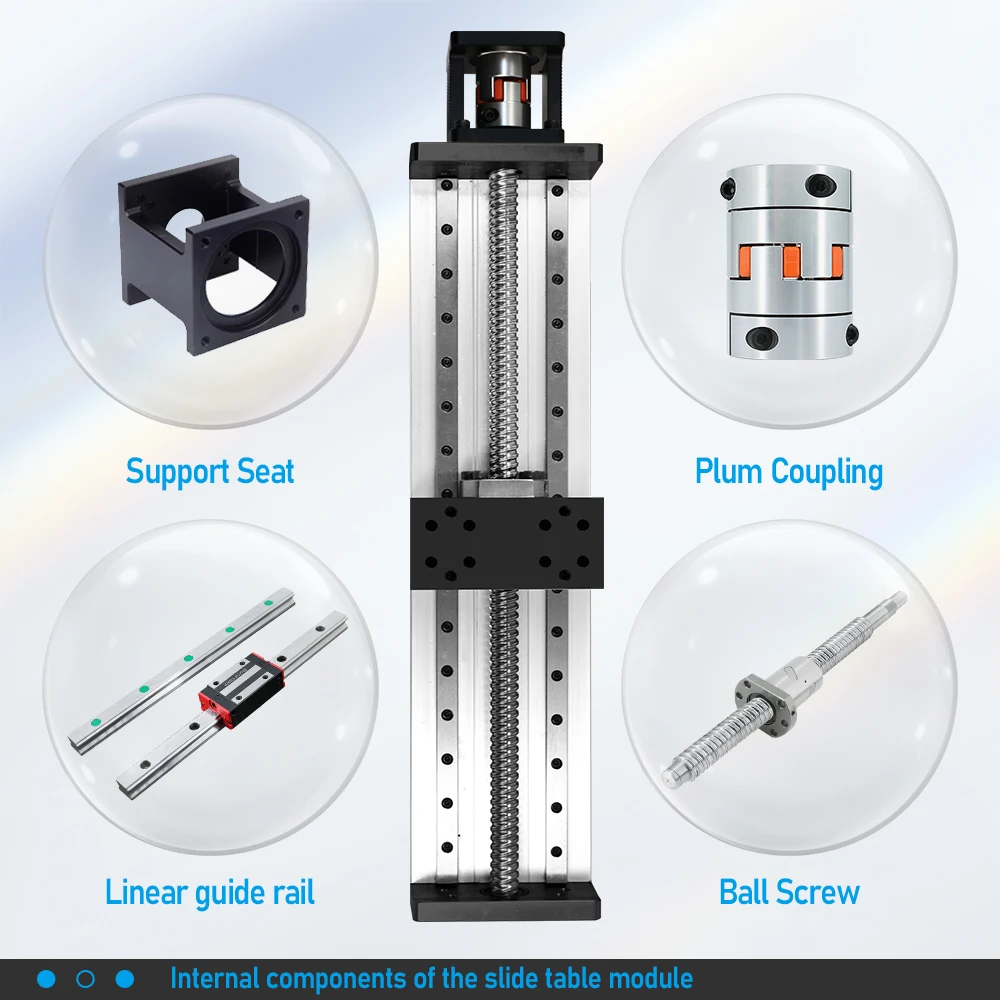

Ao combinar trilhos-guia (como guias lineares e guias esféricas) com sistemas de acionamento (como parafusos, correias e motores lineares), a mesa deslizante pode atingir movimento alternativo linear de alta precisão, com precisão de posicionamento repetido atingindo o nível do micrômetro.

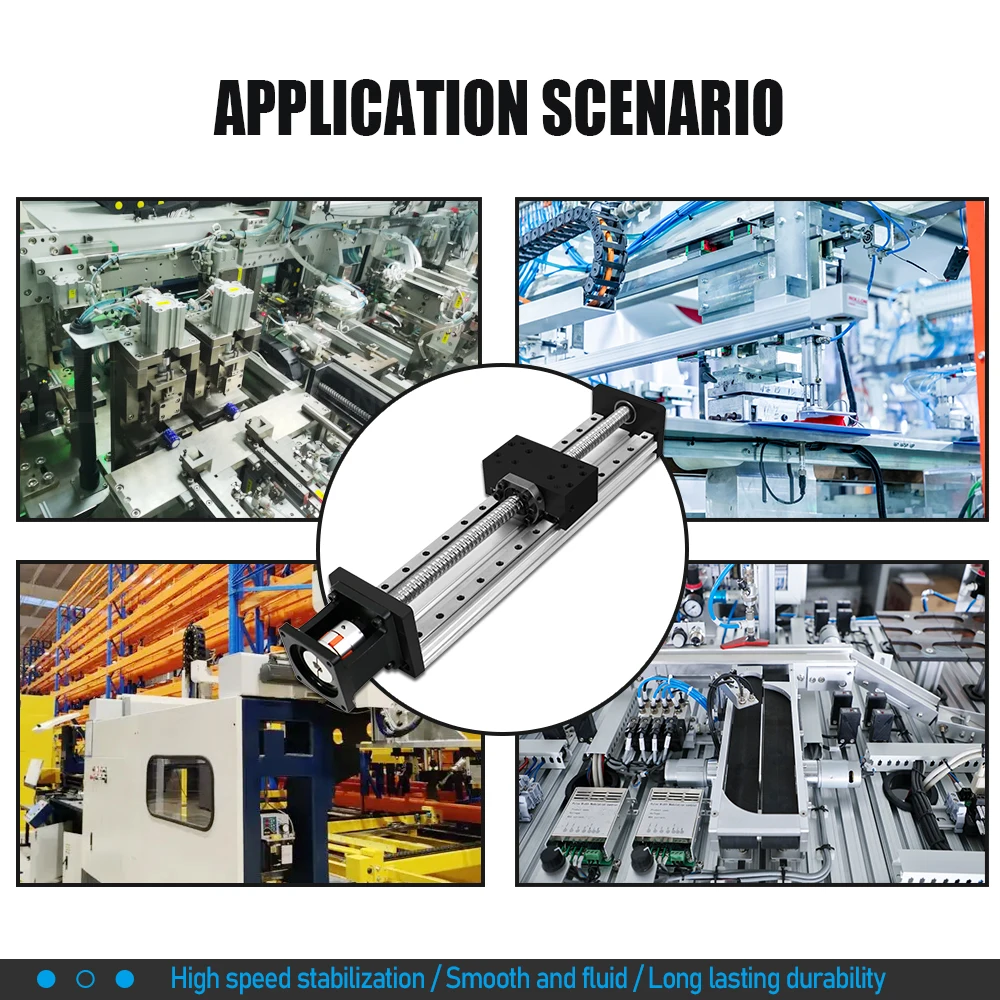

Cenários de aplicação: alimentação de ferramentas para máquinas-ferramentas CNC, ajuste de foco para máquinas de corte a laser, posicionamento de wafer para máquinas de litografia de semicondutores, etc.

2.Suporte e orientação de carga

A estrutura rígida da mesa deslizante pode transportar cargas como peças de trabalho, ferramentas ou sensores, e reduzir o atrito através de trilhos-guia para garantir um movimento suave e evitar deslocamento ou vibração.

Cenários de aplicação: Manuseio de materiais em linhas de produção automatizadas, plataformas fixas para efetores de extremidade de braço robótico, etc.

3.Movimento colaborativo de vários eixos

Múltiplas combinações de slides (como três eixos X-Y-Z) podem formar um sistema de movimento de vários graus de liberdade, alcançando controle complexo da trajetória.

Cenários de aplicação: movimento da cabeça de impressão da impressora 3D, digitalização multidimensional de instrumentos de medição de precisão, etc.

4.Automação e melhoria da eficiência

Combinada com motores (motores de passo, servomotores) e sistemas de controle, a mesa deslizante pode automatizar tarefas repetitivas, melhorando a eficiência e consistência da produção.
