- Producto químico de alta preocupación: Ninguno
- Aplicación: cnc machine
- Número de modelo: CNC Shield V4
- Nombre de la marca: MacroBase
- Origen: CN(Origen)
- Certificación: NONE
Descarga del firmware GRBL
https://github.com/Macrobase-tech/Nano-V3
Descripción

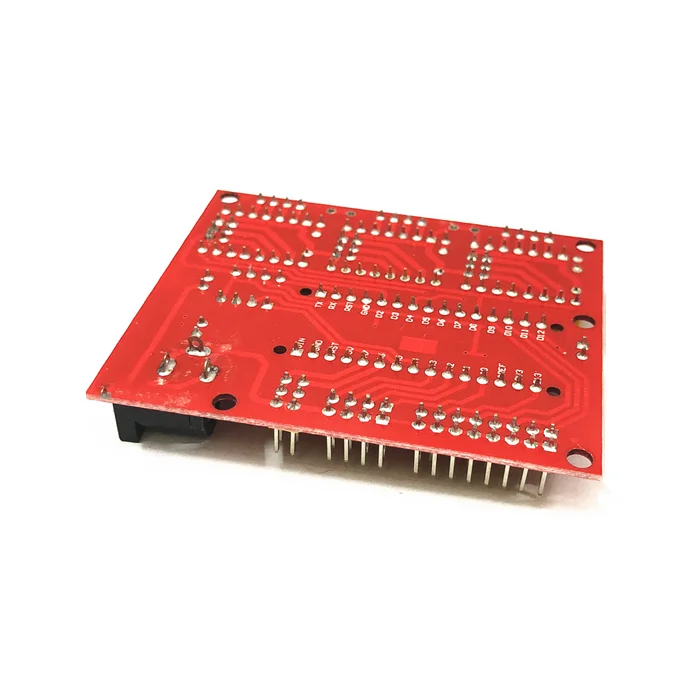

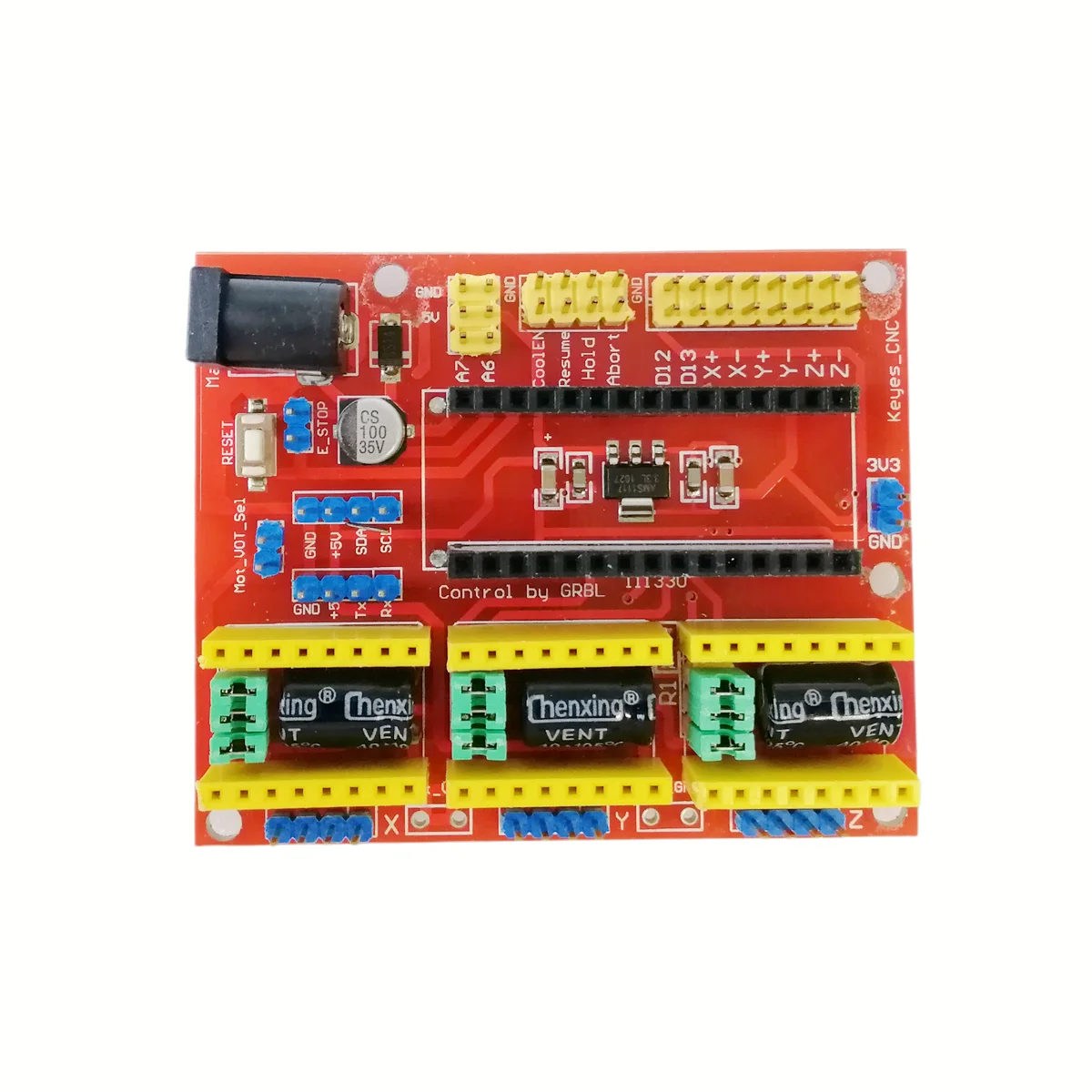

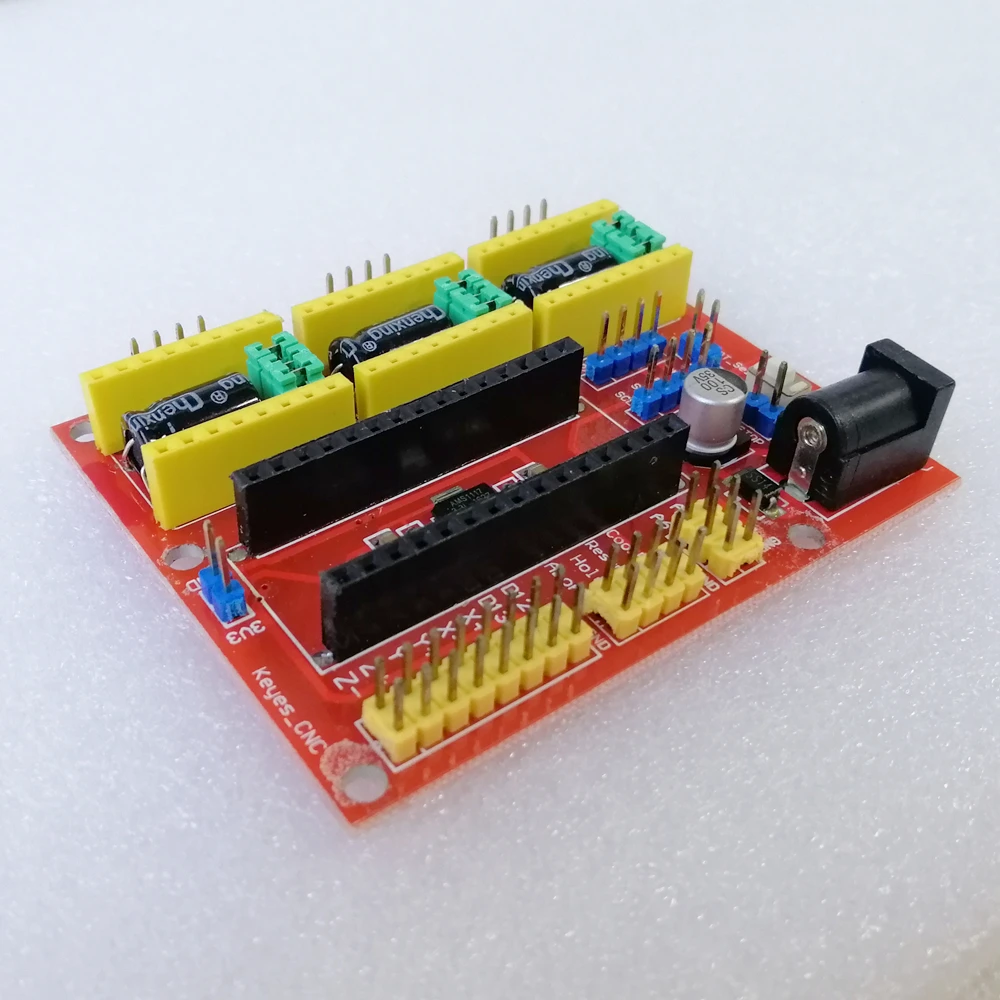

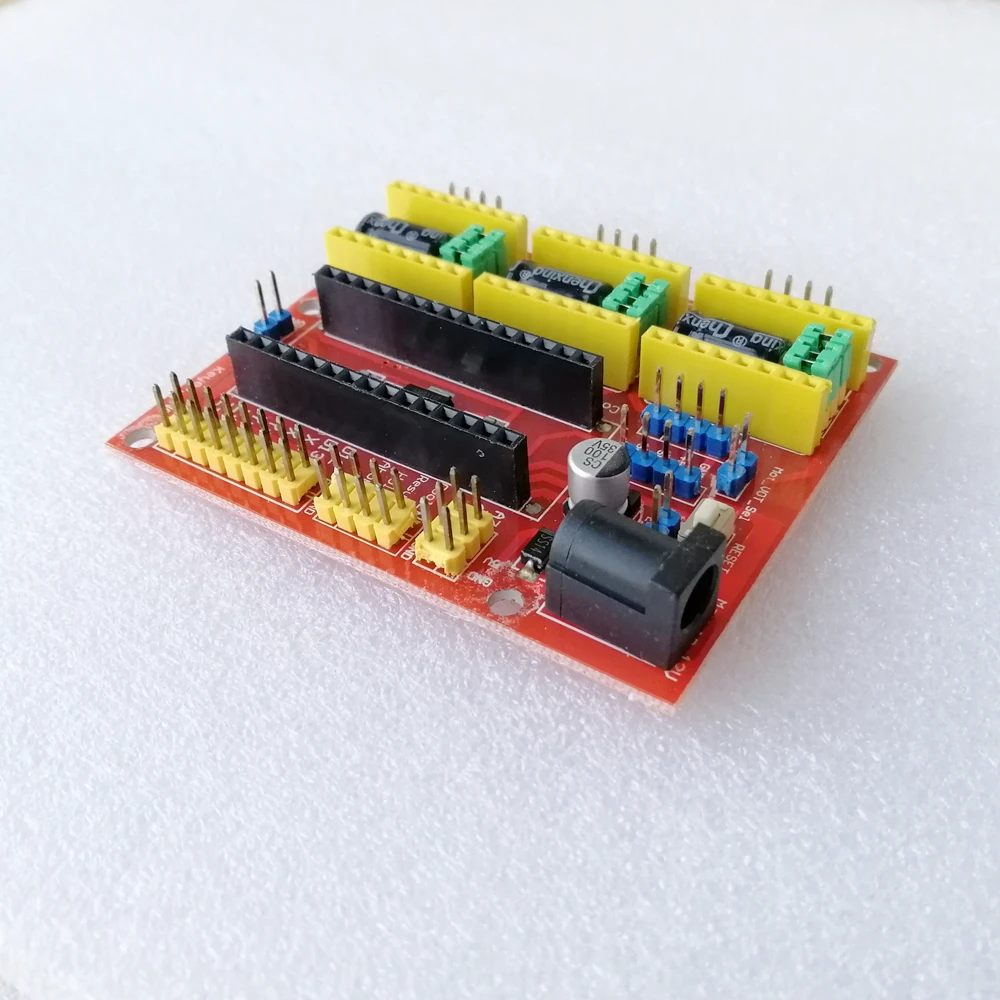

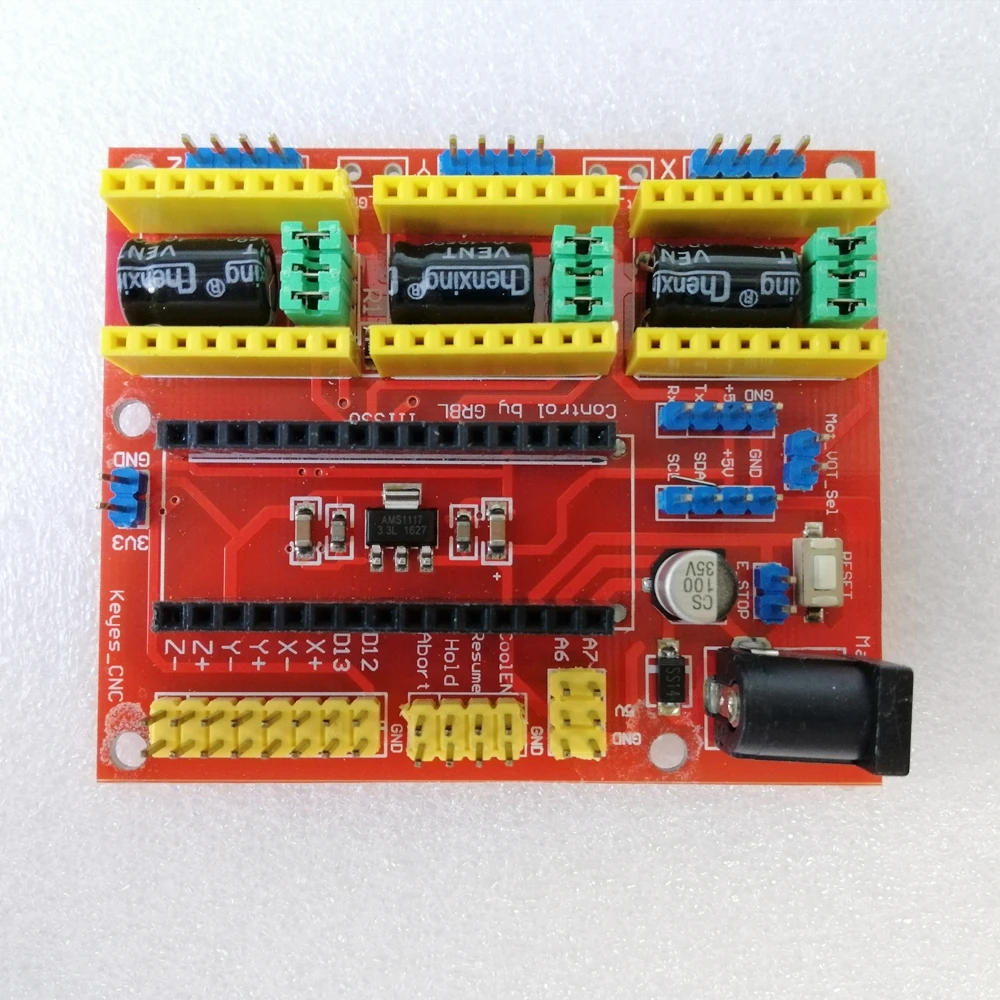

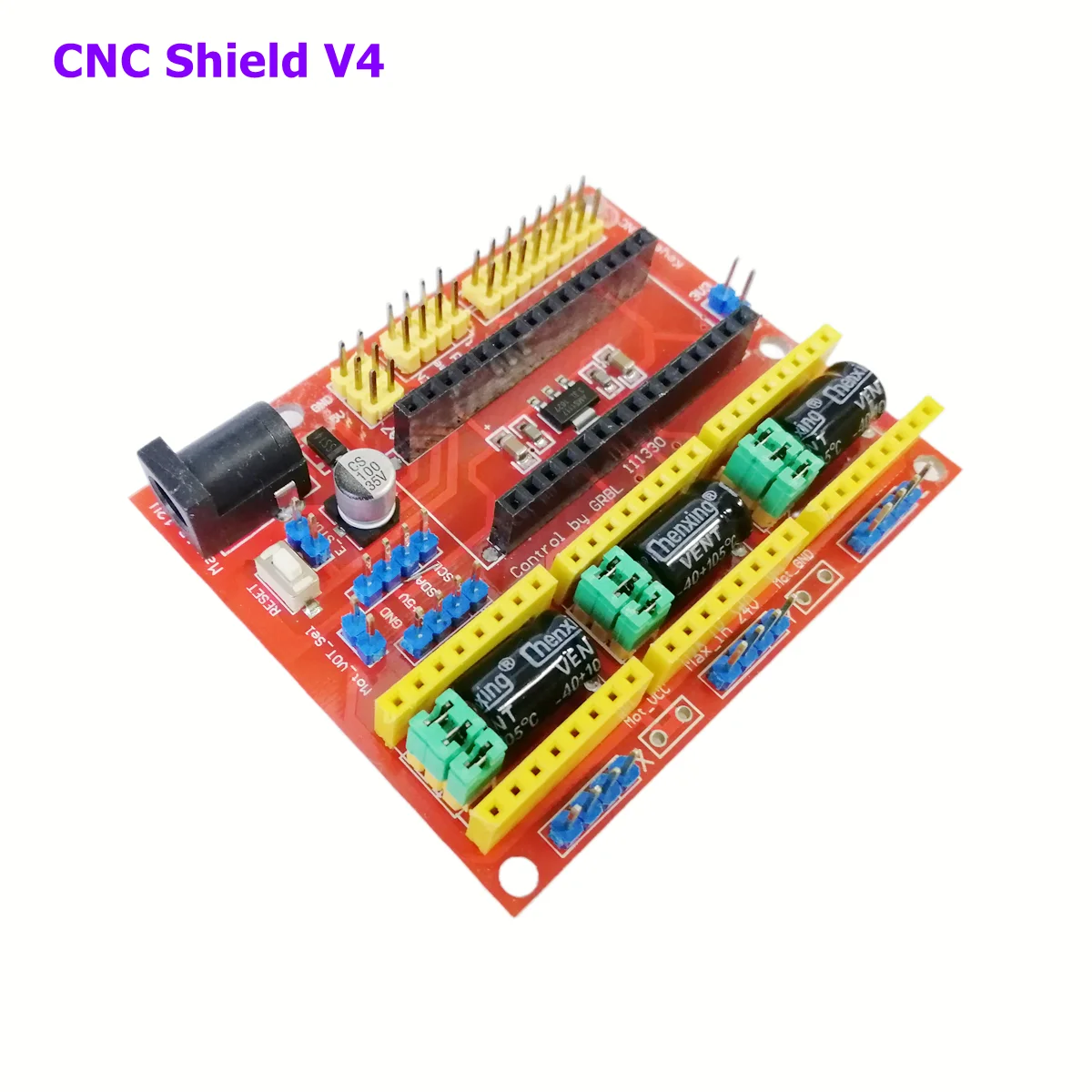

CNC Shield V4 es compatible con la placa Nano.Se utiliza como placa de expansión de controladores para máquinas de grabado CNC e impresoras 3D.Hay 3 ranuras de canal para el controlador del motor paso a paso. Cada canal del motor paso a paso solo necesita 2 puertos IO, lo que significa que 6 puertos IO son suficientes para administrar 3 motores paso a paso.Este shield facilita la gestión rápida de motores paso a paso en tu proyecto.
Especificaciones
1.Controlador de motor paso a paso de 3 ejes
2.Compatible con máquina de grabado láser micro-drive, máquina de grabado CNC de tres ejes,
3.2A se puede controlar dentro del motor paso a paso bifásico de cuatro cables.
4.Se ha lanzado la interfaz de E/S digital, fácil de conectar a otros módulos, como ENDSTOP.
5.Se ha lanzado la interfaz I2C, lo que permite la conexión a pantallas LCD I2C u otros módulos I2C.
6.Interfaz de alimentación DC 5V, entrada de voltaje de 7.5-12V.
7. compatible con GRBL.
8.Trabaja con Arduino Nano.
Se necesita firmware GRBL para editar como se muestra a continuación
