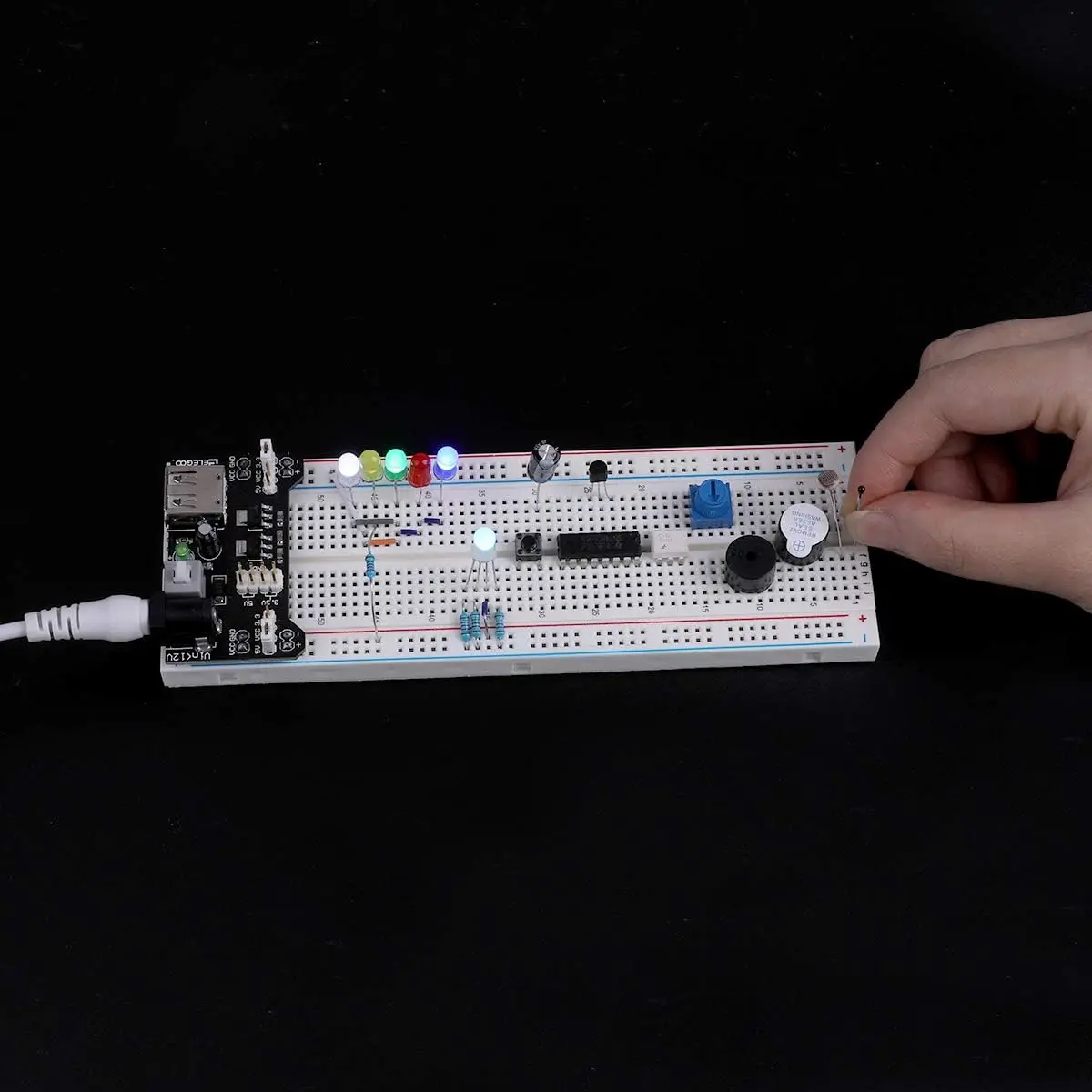

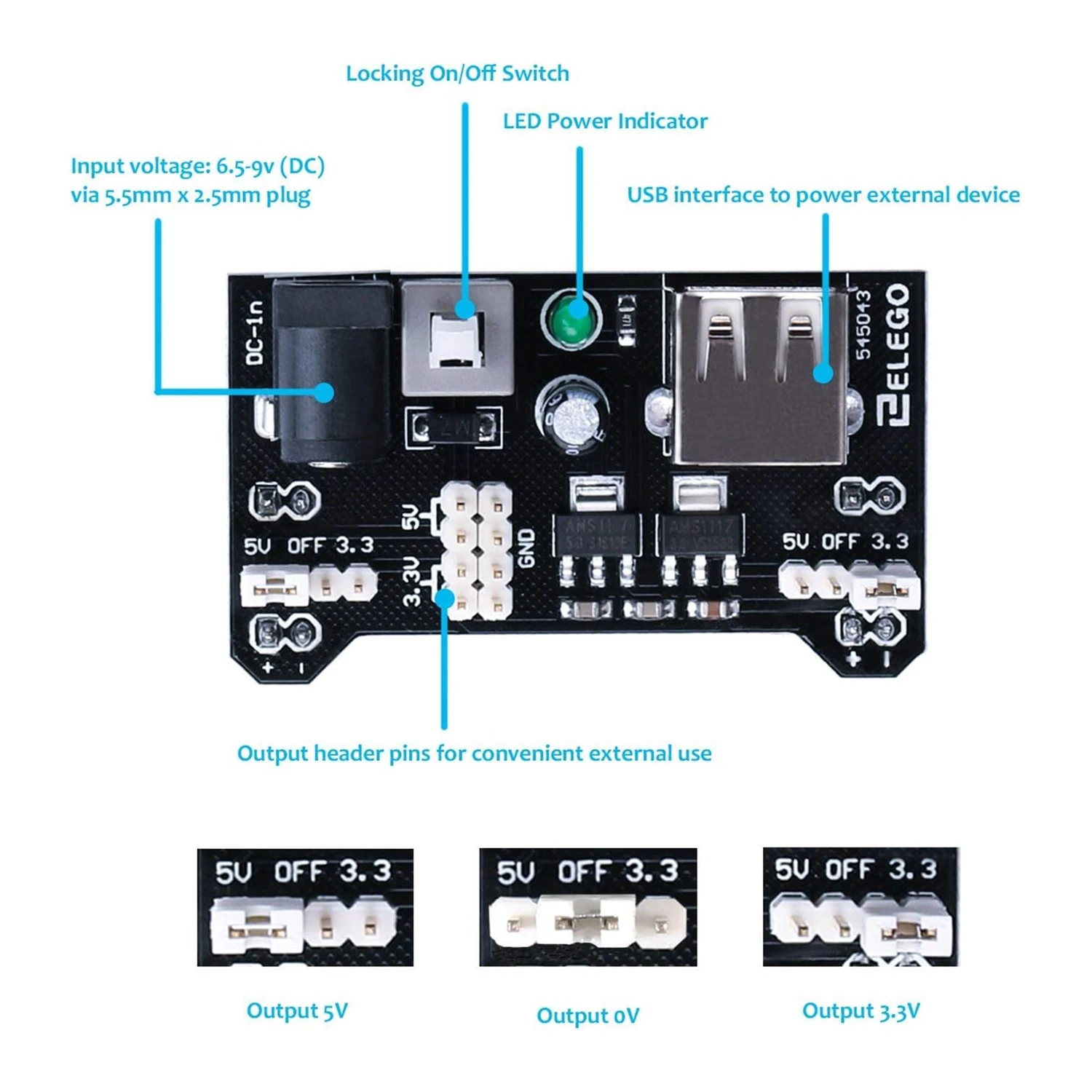

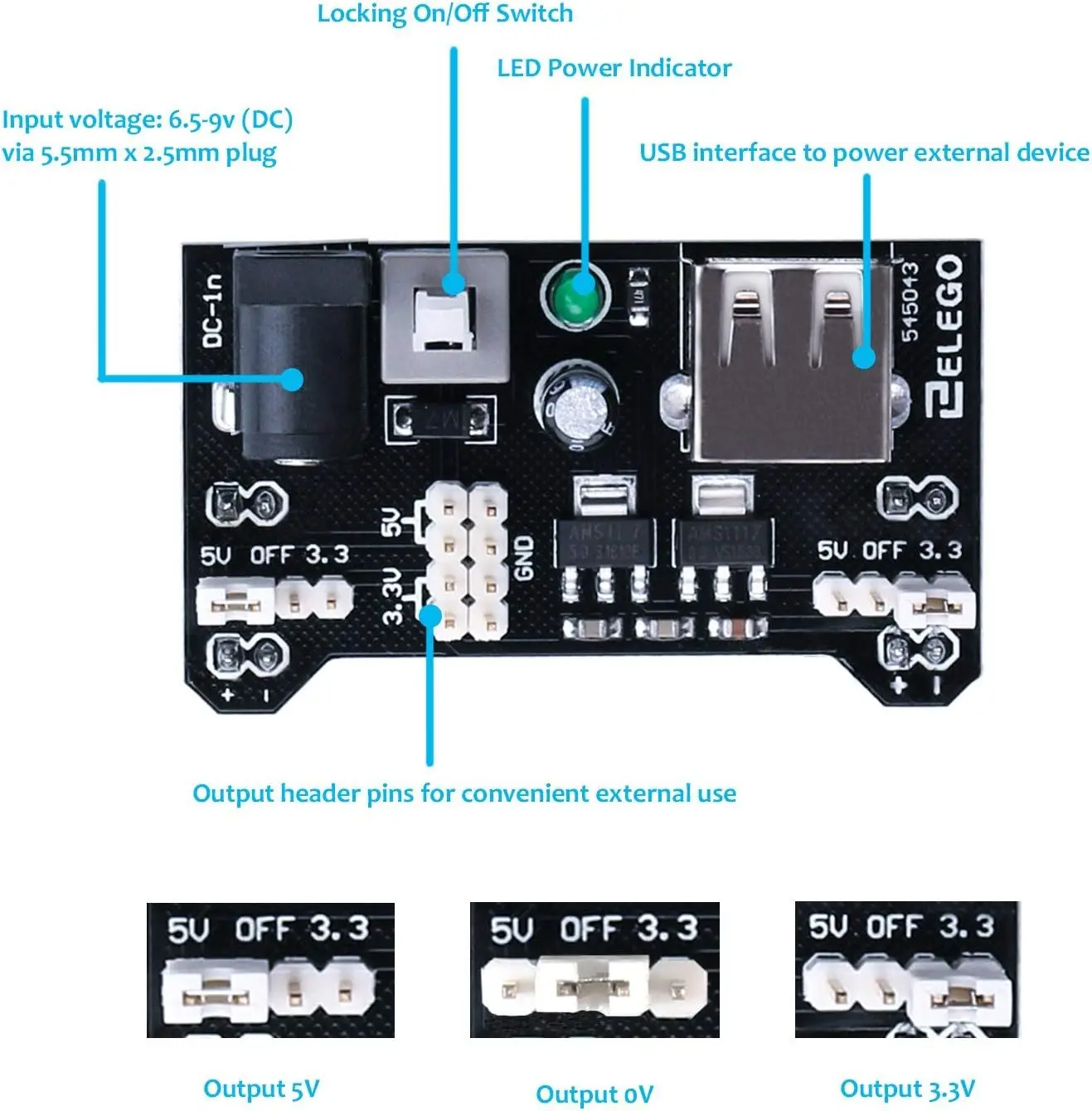

ELEGOO Kit divertido eletrônico atualizado com módulo de fonte de alimentação, fio de ligação, potenciômetro de precisão, compatível com Arduino, STM32

Ótima novidade! Pedidos a partir de US$ 50 receberão um desconto de US$ 20 (com redução direta de impostos).Não perca!

Funcionalidades do Produto

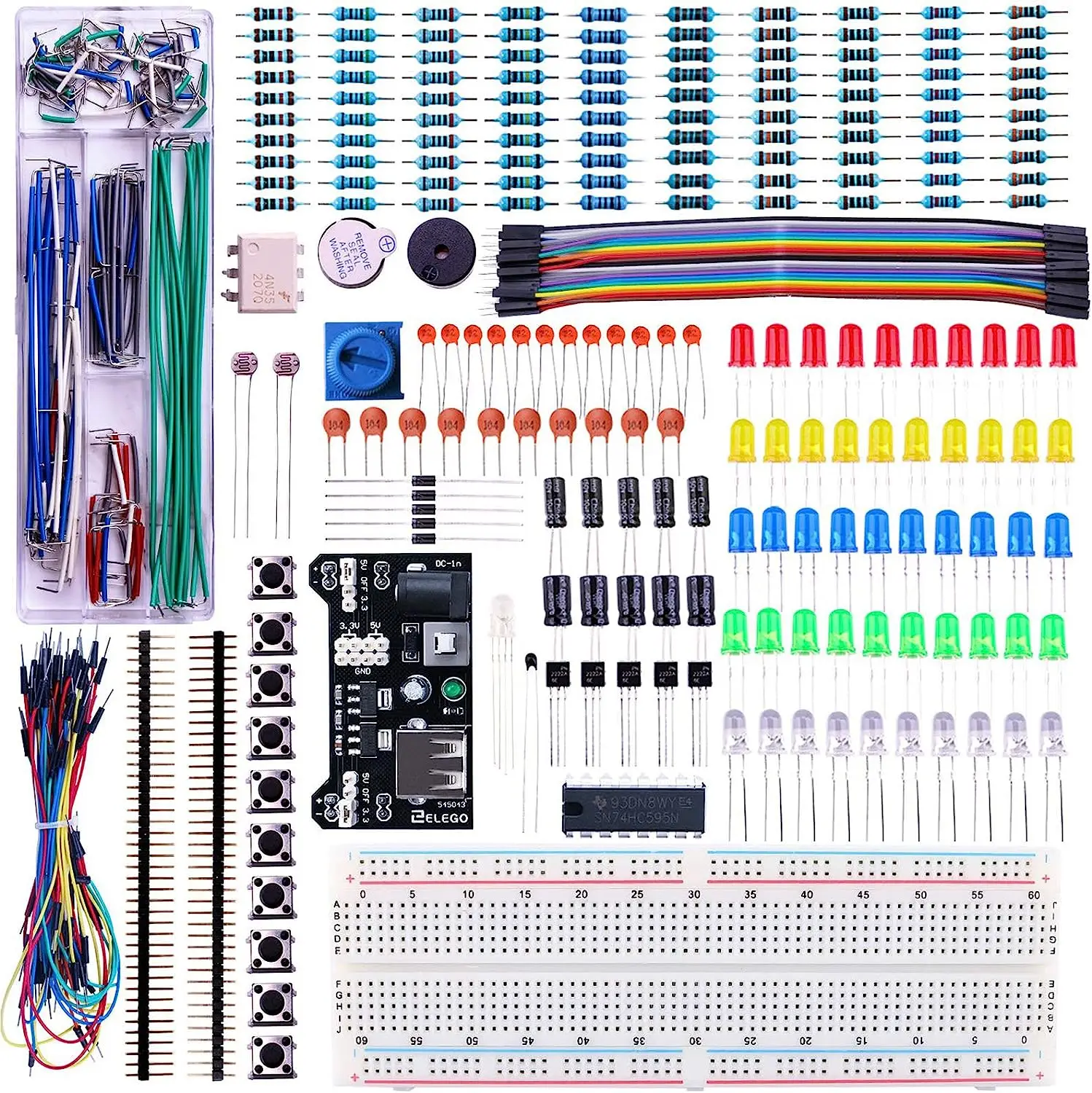

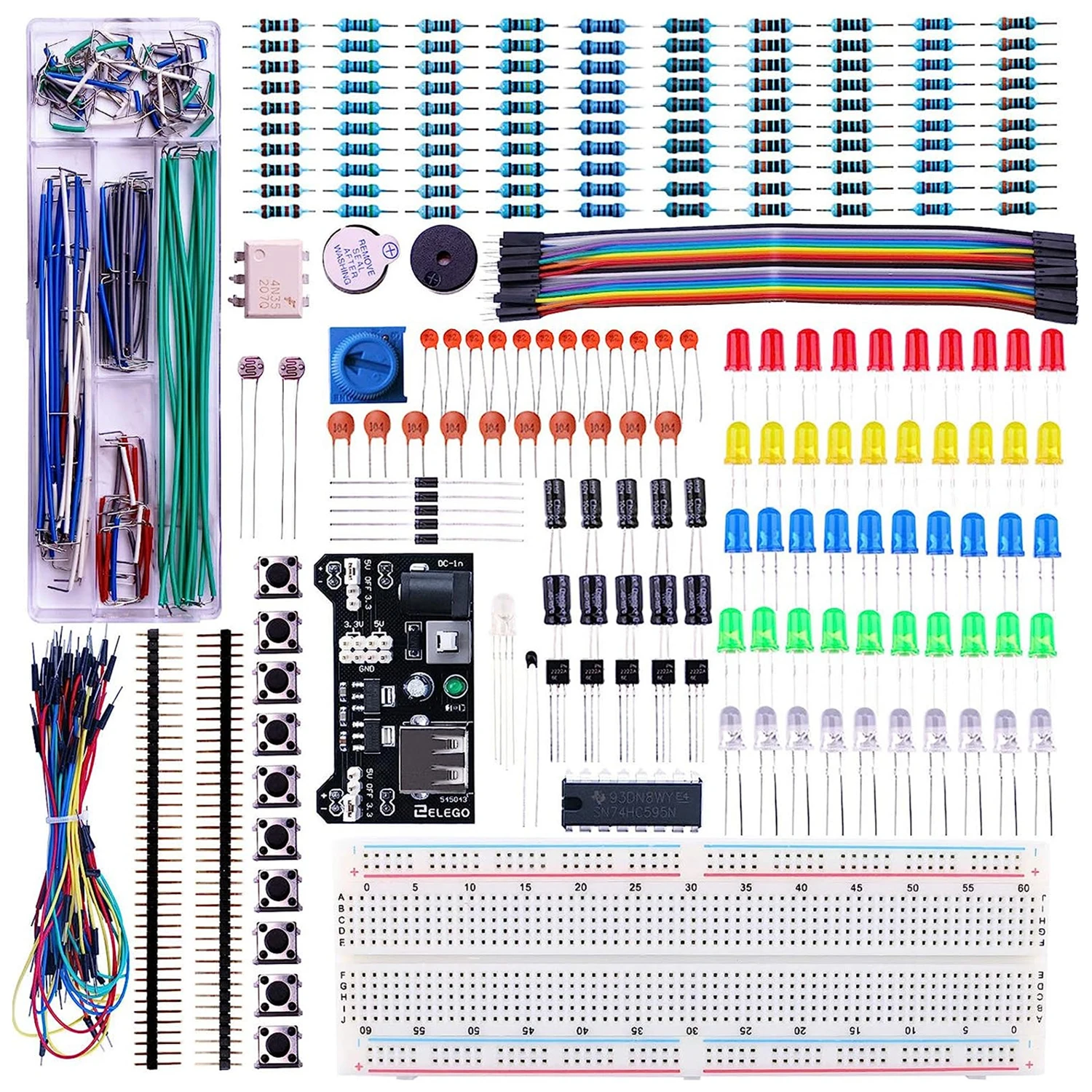

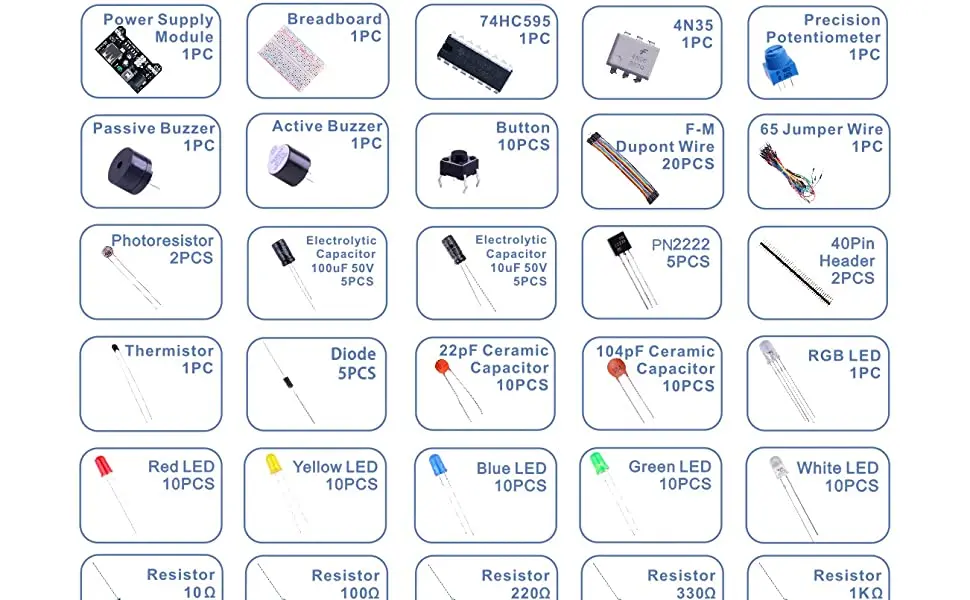

O kit com o melhor custo-benefício, com mais de 300 componentes.

A folha de dados e o tutorial estão disponíveis para download em nosso site oficial

Melhor melhoria na qualidade e durabilidade do produto

Você precisará de uma placa UNO R3 para seguir nosso tutorial e se não tiver uma você pode pesquisar B01EWOE0UU na Amazon

Pacote seguro e protegido: todos os componentes são bem armazenados em uma caixa resistente

74 HC595

Em algum momento, você pode ficar sem pinos na sua placa UNO e precisar expandi-la com registradores de deslocamento (shift registers).Este exemplo é baseado no 74HC595.A folha de dados refere-se ao 74HC595 como um "registero de deslocamento de 8 bits com entrada serial, saída serial ou paralela e travas de saída; 3 estados."Em outras palavras, você pode usá-lo para controlar 8 saídas por vez, ocupando apenas alguns pinos do seu microcontrolador.Você pode vincular vários registros para estender ainda mais sua saída.

4N35

O 4N35 é um optoacoplador para aplicações de uso geral.Consiste em LED infravermelho de arseneto de gálio e um fototransistor NPN de silício.Quando o sinal de entrada é aplicado ao LED no terminal de entrada, o LED acende.Depois de receber o sinal luminoso, o receptor de luz o converte em sinal elétrico e emite o sinal diretamente ou após amplificá-lo em um nível digital padrão.Assim, a transição e a transmissão de eletricidade-luz-eletricidade são concluídas.Como a luz é o meio de transmissão, ou seja, o terminal de entrada e o de saída são eletricamente isolados, esse processo também é conhecido como isolamento elétrico.

Transistor NPN PN2222

O pequeno motor DC provavelmente usará mais energia do que uma saída digital UNO pode suportar diretamente.Se tentarmos conectar o motor diretamente a um pino UNO, há uma boa chance de que isso possa danificar o UNO.Um pequeno transistor como o PN2222 pode ser usado como um interruptor que usa apenas um pouco de corrente da saída digital UNO para controlar a corrente muito maior do motor.O transistor tem três terminais.A maior parte da eletricidade flui do Coletor para o Emissor, mas isso só acontecerá se uma pequena quantidade fluir para a conexão Base.Esta pequena corrente é fornecida pela saída digital UNO.

Capacitor Eletrolítico

Um capacitor eletrolítico é um tipo de capacitor que usa um eletrólito para atingir uma capacitância maior do que outros tipos de capacitores.Um eletrólito é um líquido ou gel que contém uma alta concentração de íons.Quase todos os capacitores eletrolíticos são polarizados, o que significa que a tensão no terminal positivo deve ser sempre maior que a tensão no terminal negativo.O benefício da grande capacitância nos capacitores eletrolíticos também traz várias desvantagens.Entre essas desvantagens estão grandes correntes de fuga, tolerâncias de valor, resistência em série equivalente e uma vida útil limitada.

Capacitor cerâmico

Um capacitor cerâmico usa um material cerâmico como dielétrico.A cerâmica foi um dos primeiros materiais a serem utilizados na produção de capacitores, pois era um isolante conhecido.Os capacitores cerâmicos geralmente são feitos com valores de capacitância muito pequenos.Os capacitores cerâmicos também são muito pequenos e têm uma baixa tensão nominal máxima.Eles não são polarizados, o que significa que podem ser conectados com segurança a uma fonte CA.Os capacitores cerâmicos têm uma ótima resposta de frequência devido aos baixos efeitos parasitas, como resistência ou indutância.

Diodo 1N4007

Um diodo é um dispositivo que permite que a corrente flua apenas em uma direção. Essa é a corrente que deve sempre fluir do ânodo para o cátodo. O terminal do cátodo pode ser identificado usando uma barra cinza conforme mostrado na imagem acima. Para o diodo 1N4007, a capacidade máxima de corrente é de 1A, suportando picos de até 30A. Portanto, podemos usar isso em circuitos projetados para menos de 1A. A corrente reversa é de 5uA, o que é insignificante. A dissipação de energia deste diodo é de 3W. Aplicações do Diodo: ● Pode ser usado para evitar problemas de polaridade reversa ● Retificadores de Meia Onda e Onda Completa ● Usado como dispositivo de proteção ● Reguladores de fluxo de corrente
