Digital Dream DDCSV3.1 Kit de controlador autônomo de 3/4 eixos com 1474MPG e fonte de alimentação para máquinas de gravação de roteador CNC

Fabricante original de controlador de movimento CNC com um armazém nos EUA.

O kit de fonte de alimentação comutada DDCS V3.1 + 1474MPG +:----O DDCS V3.1 é um controlador de movimento autônomo (offline) disponível em configurações de 3 ou 4 eixos, projetado para sistemas de motor de passo e servo.Ele oferece controle de movimento de alta precisão com uma poderosa estrutura ARM+FPGA.A estrutura do layout do painel do DDCS V3.1 é muito racional para economizar espaço.Todas as operações são controladas por apenas 17 teclas e um conjunto abrangente de códigos G é suportado.Funciona para várias máquinas CNC, como fresadoras, máquinas de gravação e roteadores CNC...etc.

Recursos da CHAVE DDCS V3.1:
1, chip de controle principal ARM9, chip de algoritmo central FPGA.Com função Jog para cada eixo (contínuo, passo, distância definida).O cliente pode definir a distância.
2, apresenta um pulso diferencial e sinal de saída de direção, máx.500Khz/eixo.
3, o controlador suporta apenas interruptor limitado do tipo NPN.
4, 16 entradas digitais isoladas fotoelétricas e 3 saídas digitais isoladas fotoelétricas.
5, controle de fuso analógico com controle de fuso de 0-10V.
Tela TFT de 6, 5 polegadas com resolução de 480x272 px e 17 teclas de operação.
7, suporta conjunto de código G FANUC com memória interna de 1 GB, permitindo tamanho ilimitado do arquivo de código G.
8, opções de idioma: chinês, inglês e russo.
9, suporta MPG e teclado padrão, o MPG e o teclado estendido também podem controlar e editar o sistema controlador.
10, suporta funções de teste de corte (orientação por volante) e modo de processamento de estágio único.
11, suporta especificação rápida da posição de corrida.
12, Suporta recuperação de "Power Cut" com salvamento automático de dados.
13, compensação de folga, compensação de ferramenta.
14, oferece 3 modos de sondagem: posição fixa do sensor da ferramenta, posição flutuante do sensor da ferramenta, sensor de bloco retangular.
15, compatível com unidades métricas e unidades imperiais.
16, a fonte de alimentação do controlador é 24VDC com uma corrente mínima de 0,5A.
17, a fonte de alimentação da porta IO é 24VDC, a corrente mínima é 0,5A.Pela fonte de alimentação IO, o sistema já fornece energia para portas IO.Portanto, não há mais necessidade de fonte de alimentação externa para porta IO.

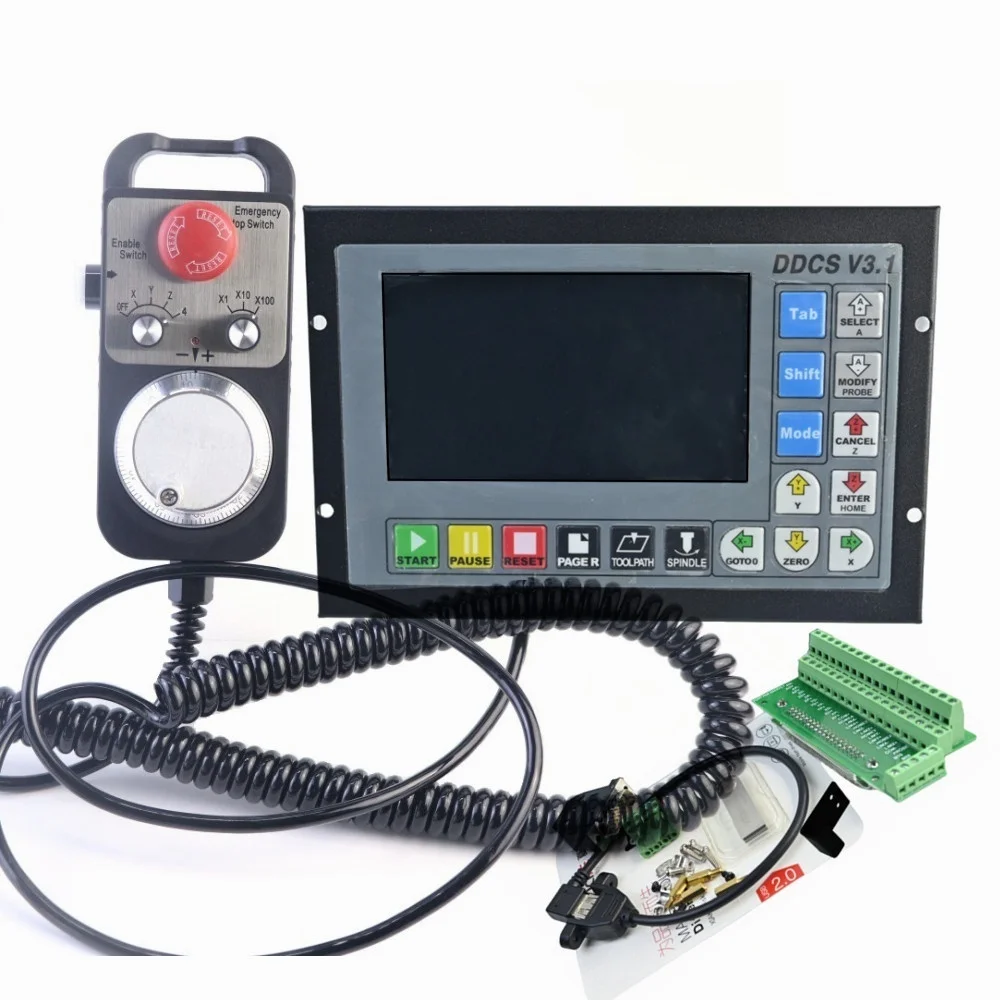

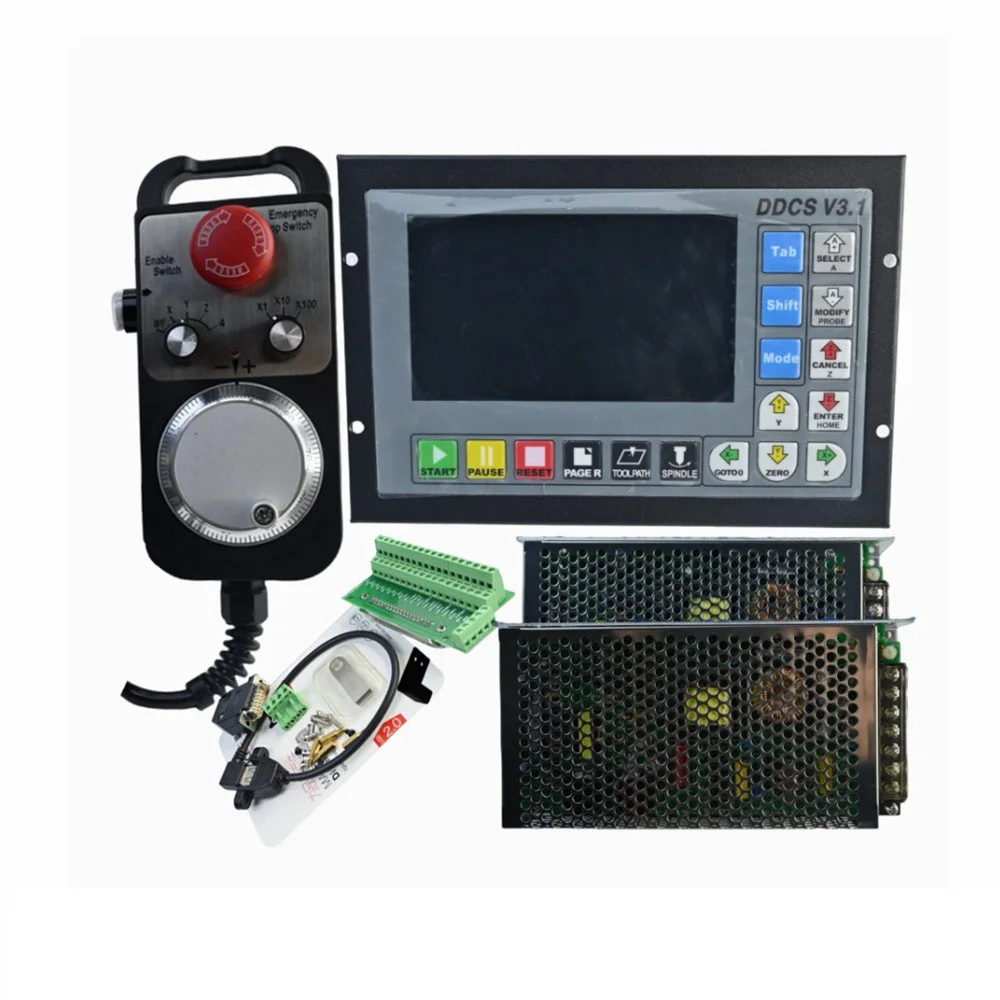

O pacote inclui:

1 x controlador offline CNC DDCSV3.1 (disponível em opções de 3 ou 4 eixos)
1 volante de 1474 MPG
2 x fontes de alimentação de comutação
1 x gancho (para 1474MPG)
Terminal de fiação de 1 x 3 camadas para porta principal
1 unidade flash USB de 4 GB
1 x cabo de extensão USB (29cm)
1 x plugue macho DB-15 para conexão MPG
1 x terminal estrela/pausa/parada/com
1 x outros pequenos acessórios
(Aviso: entre em contato conosco para obter o manual do usuário.Nossas vendas também entrarão em contato com você online para enviar os documentos.Alternativamente, você pode baixá-los do nosso site oficial:www.ddcnc.com).

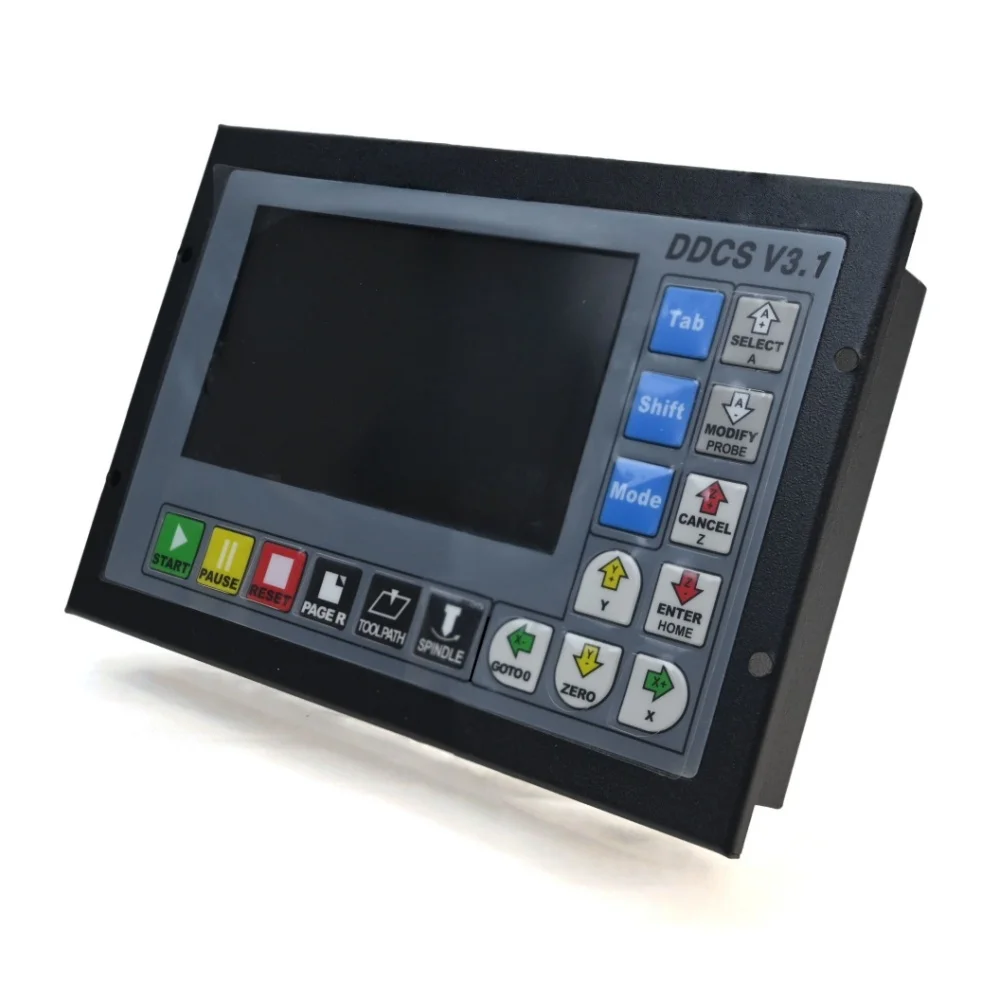

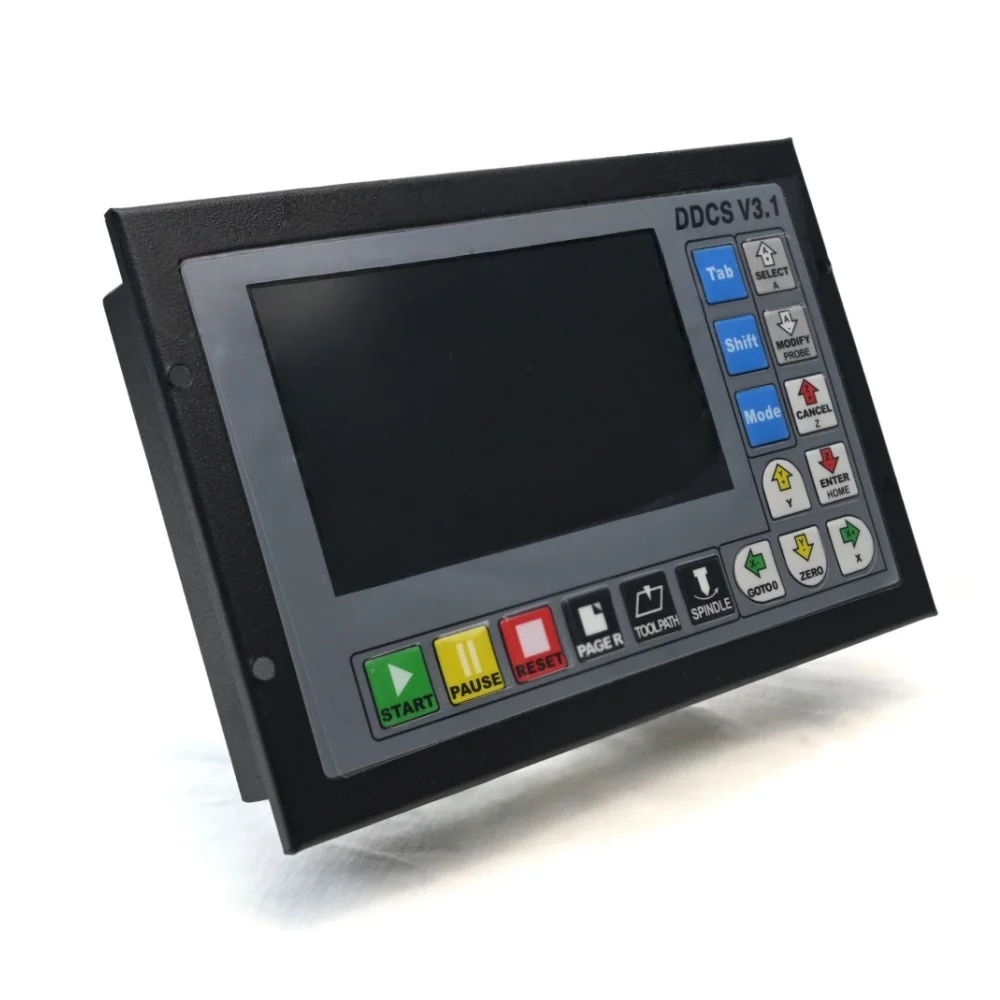

DDCS V3.1 citou o novo design do circuito e a caixa de metal, o que pode evitar muito o ruído.A estrutura do layout do painel do DDCSV3.1 é muito racional para economizar espaço.Todas as operações são controladas por apenas 17 teclas, display TFT de 5”, Dimensões conforme imagem abaixo:

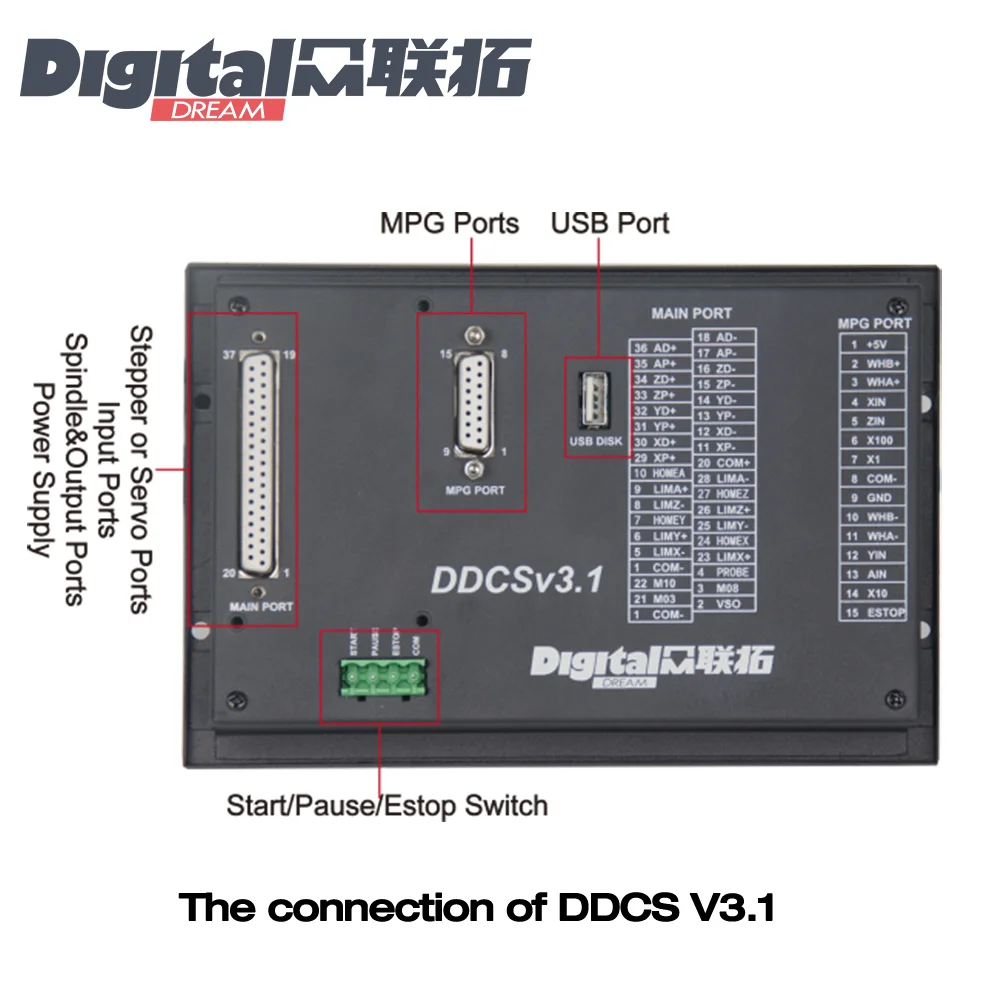

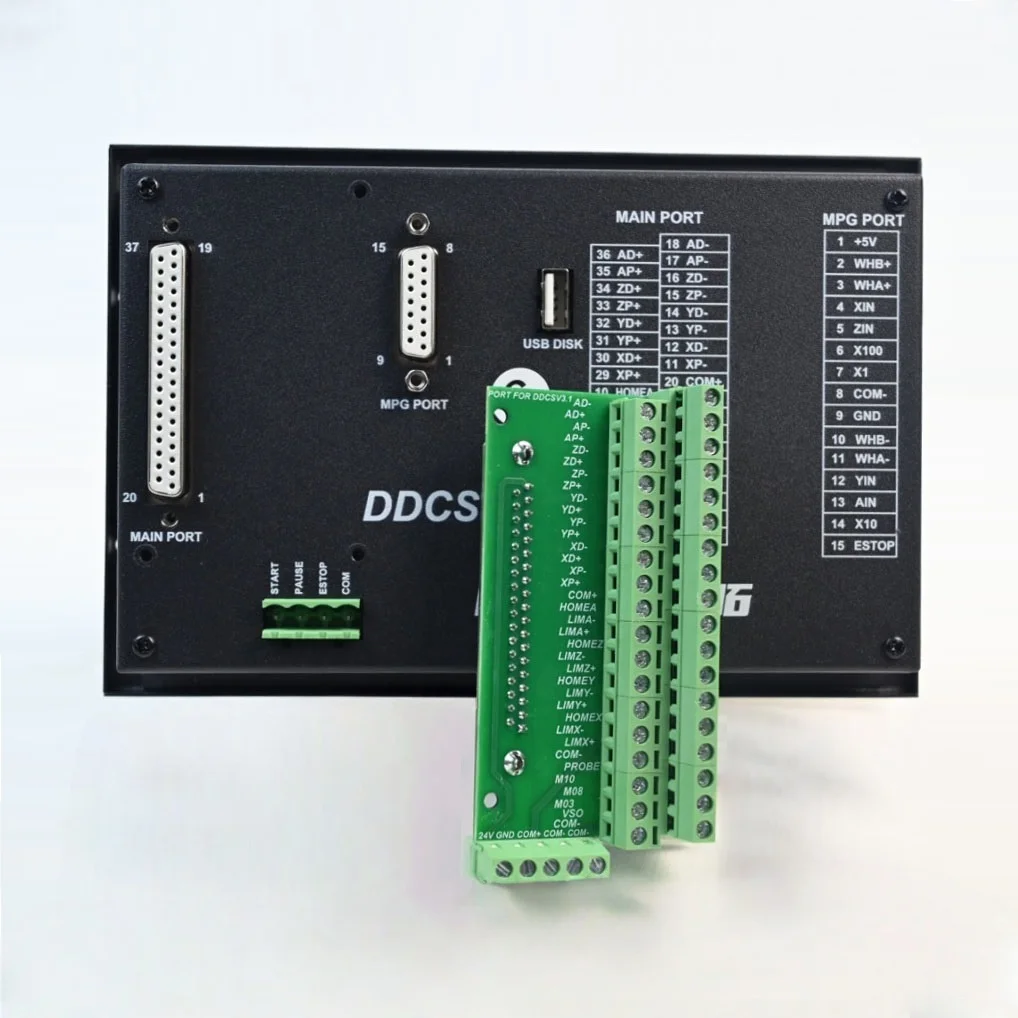

Placa de fiação DDCS V3.1 define, o método de conexão consulte o manual.

Inclui: portas de entrada, portas de eixo e saída, passo de controle de passo/servo e saída de direção, porta MPG, porta USB e porta de fonte de alimentação conforme imagem abaixo.

Explicação da fonte de alimentação

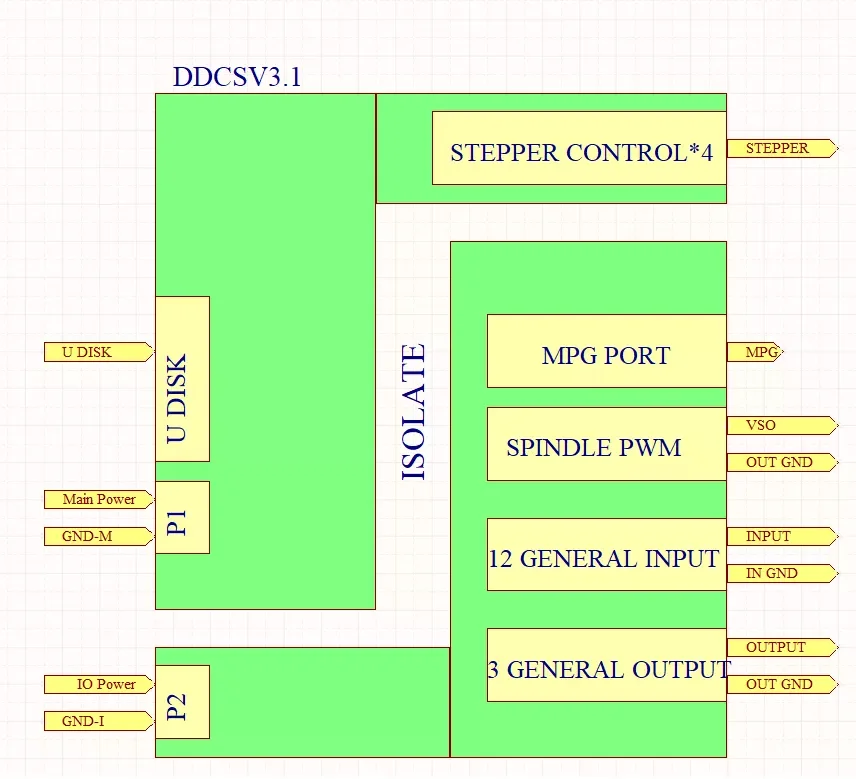

Em geral, o fornecimento de energia dos produtos de equipamentos de controle industrial é complexo.Eles têm muitos níveis de terreno diferentes.A estrutura de potência interna deste produto é a imagem a seguir.
O controlador precisa de duas fontes de alimentação, a alimentação principal é para o sistema, a alimentação IO é para portas IO.A entrada de alimentação principal, o stick USB e o módulo de controle de passo/servo compartilham o mesmo aterramento.Alimentação IO, porta MPG, PWM do eixo, 12 entradas e 3 saídas compartilham o mesmo aterramento, entre eles o isolamento óptico.Quanto à porta do fuso, tome o aterramento de saída para referências e as tensões ajustáveis de 0-10V para ajustar a velocidade do fuso (consulte o manual do VFD do fuso).As portas de saída digital M3/M8/M10 puxam para o solo.
