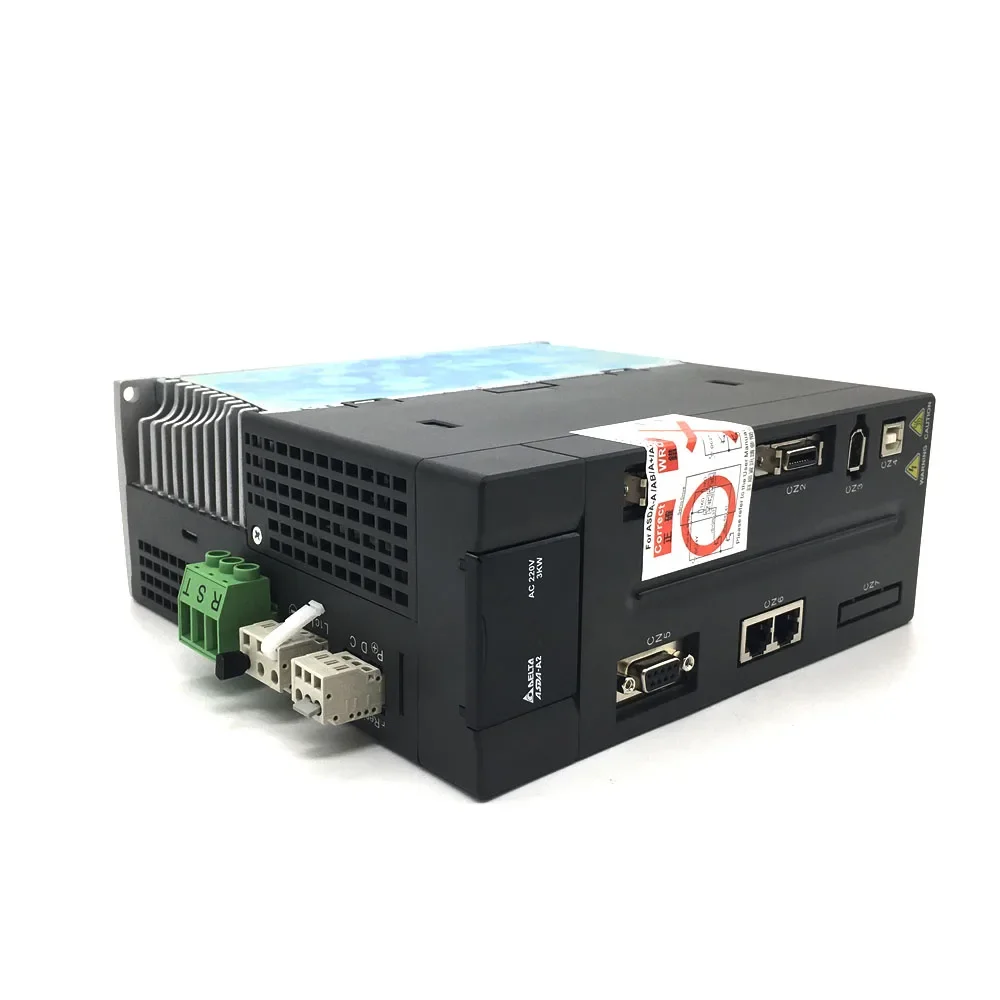

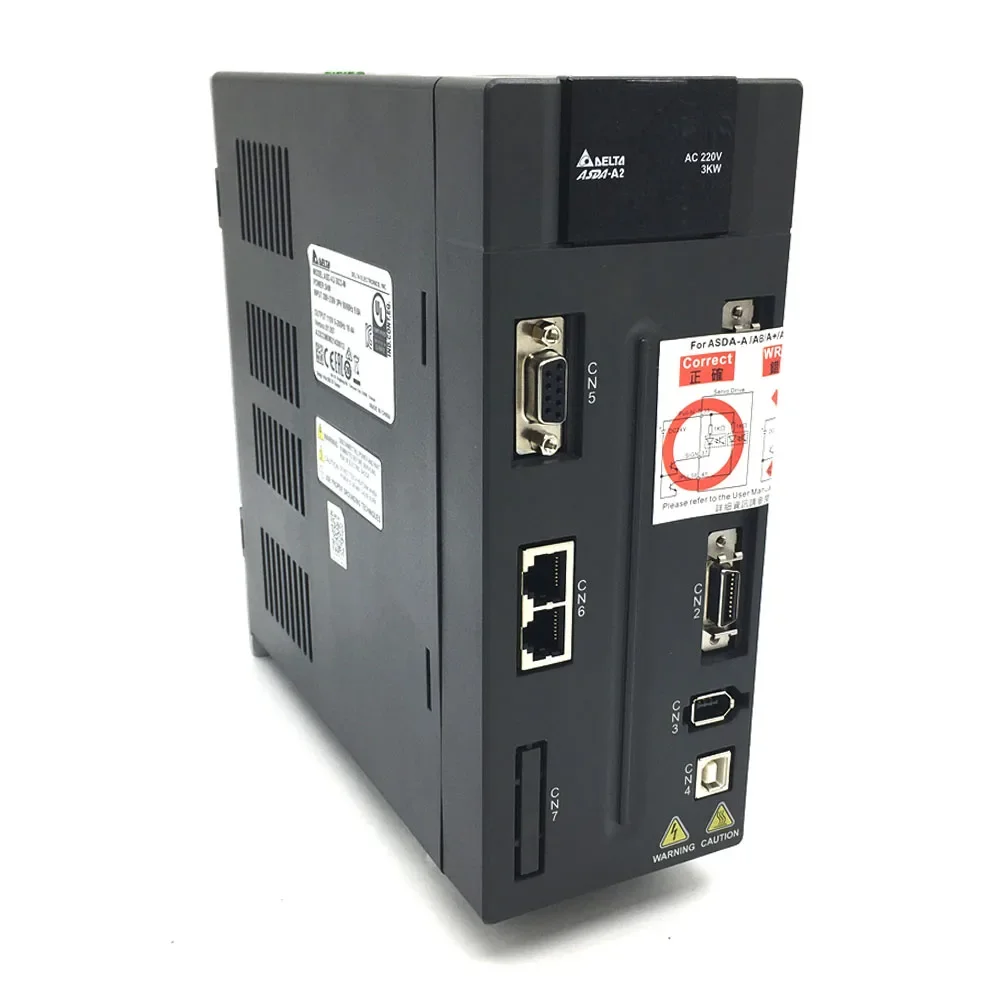

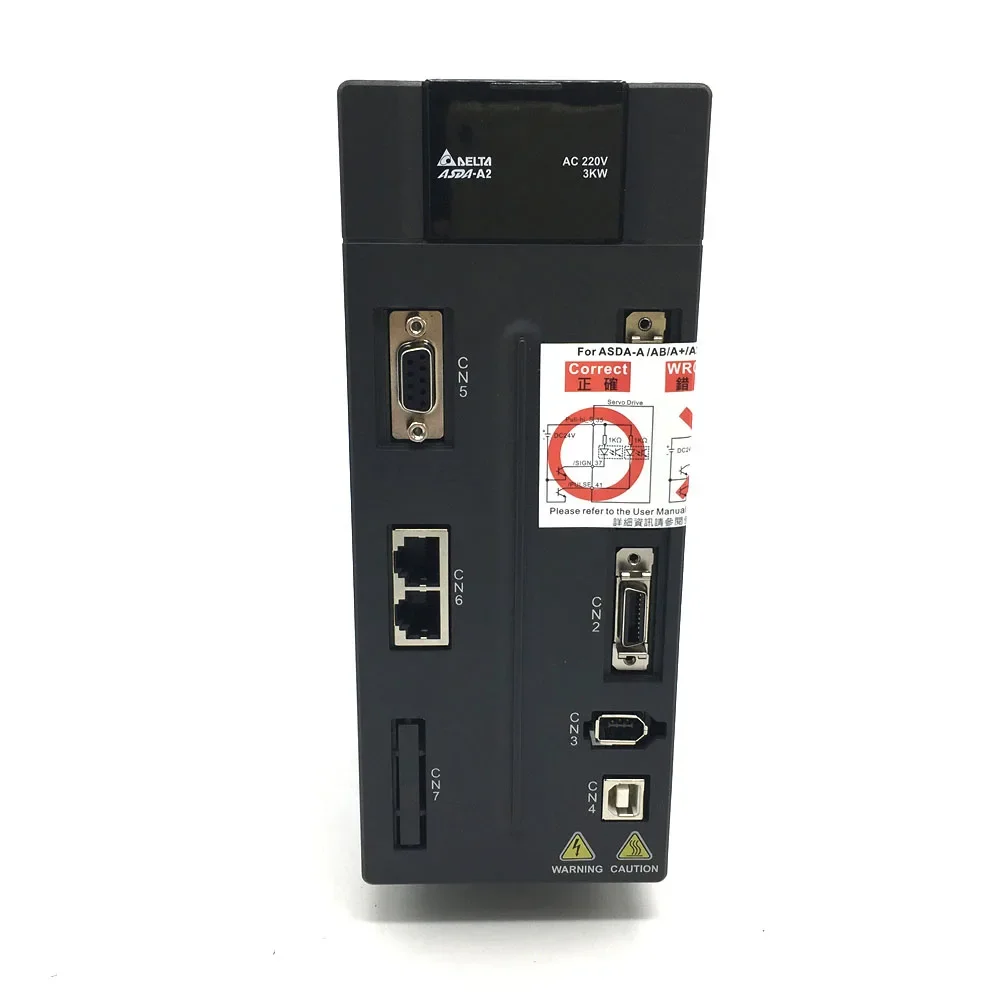

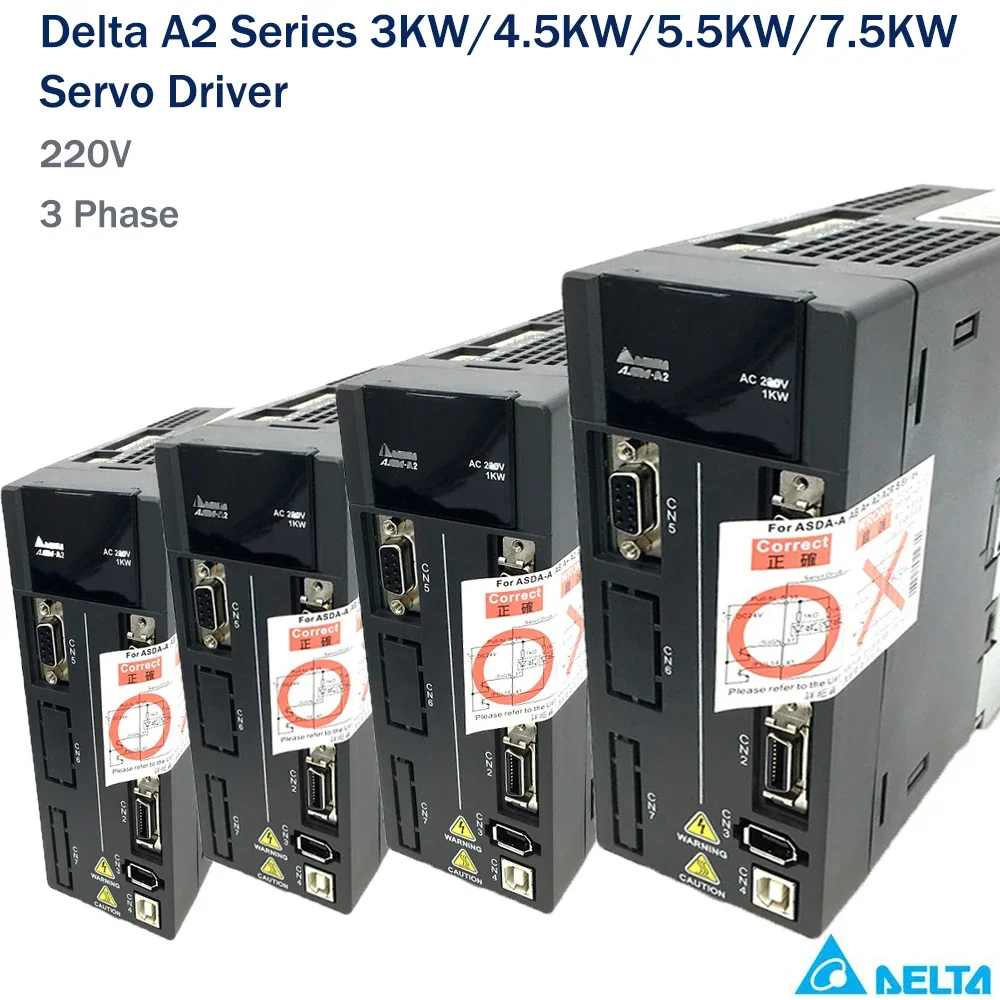

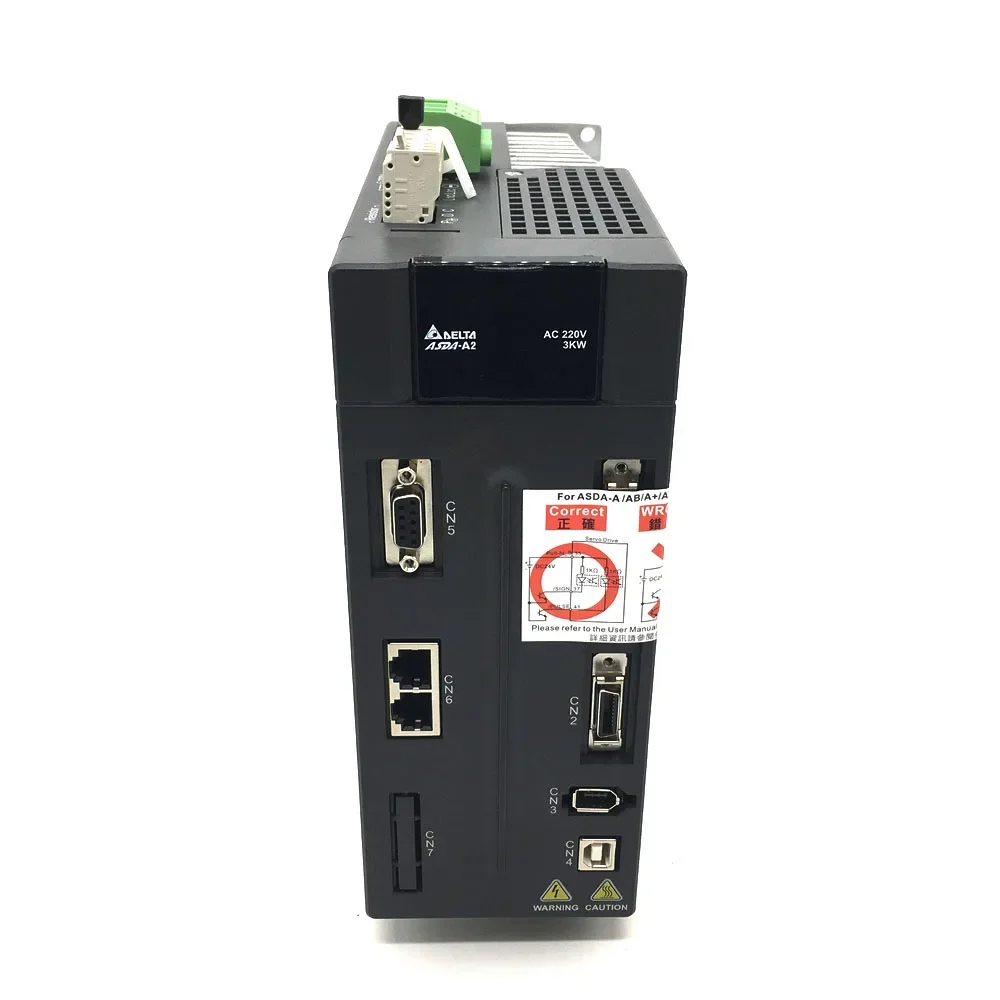

Delta A2 3KW/4.5KW/5.5KW/7.5KW Driver AC Servo 220V 3PH ASD-A2-3023-L/E/M,ASD-A2-4523-L,RS-485, câmera eletrônica, EtherCAT, CANopen

1*Driver Servo Delta


Para obter o manual em inglês, por favorClique aqui.

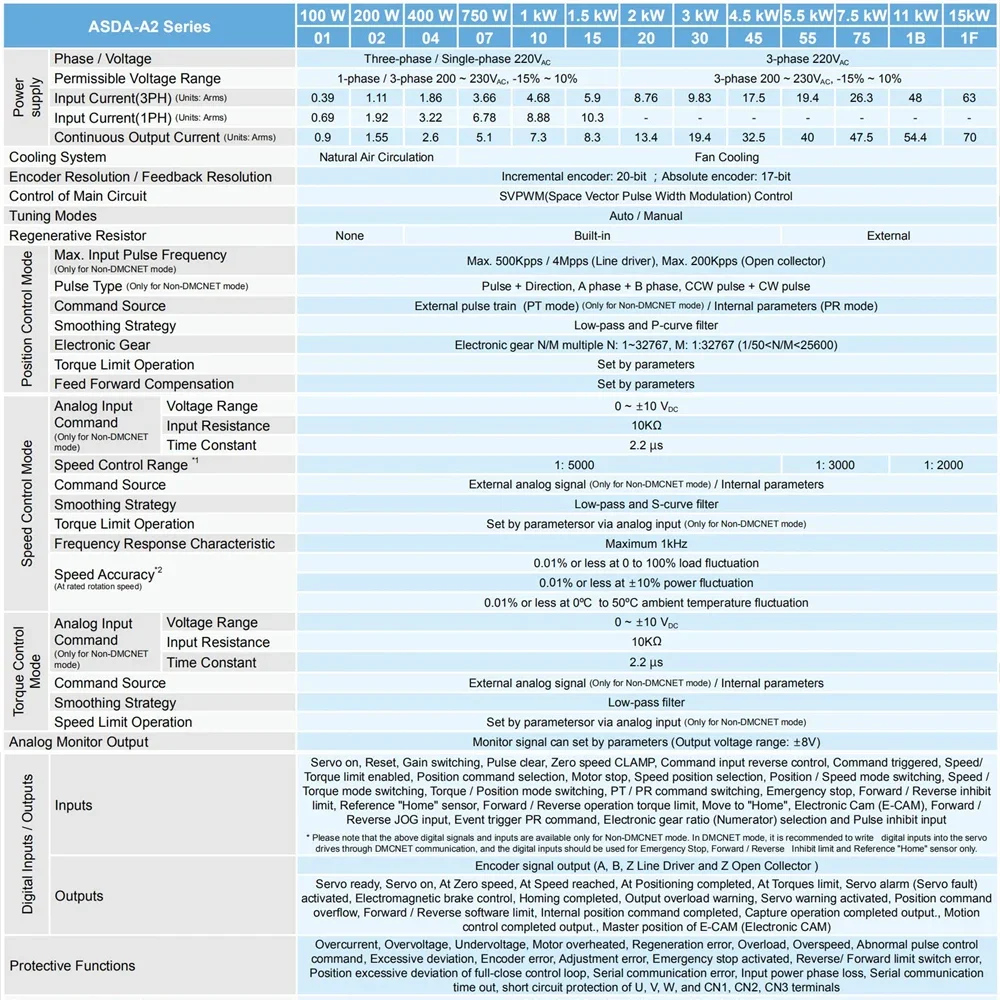

MotoristaEspecificações:
●Características de diferentes tipos:
□ASD-A2-xxxx-L:Controle de Tensão Analógica; Porta de Entrada de Pulso; RS-485(CN3)
□ASD-A2-xxxx-E:Porta de Extensão Digital (CN7); EtherCAT; Came eletrônico
□ASD-A2-xxxx-M:CANopen; Porta de Entrada de Pulso; Came eletrônico; RS-485(CN3)
●Fonte de alimentação
Fase / Tensão:Trifásico 220VCA
Faixa de Tensão PermitidaTrifásico 200 ~ 230VAC, -15% ~ 10%
Corrente de Entrada (3F)
9,83 braços(3KW)17,5 braços(4,5KW);19.4 Braços(5,5KW);26.3 Braços(7,5KW)
●Resolução do Encoder:Encoder incremental de 20 bits
●Controle do Circuito PrincipalControle SVPWM (Modulação por Largura de Pulso de Vetor Espacial)
●Sistema de RefrigeraçãoResfriamento por Ventoinha
●Modos de ajuste:Automático / Manual
●Resistor RegenerativoIntegrado(3KW/4,5KW); Externo(5,5KW/7,5KW)
●Saída de Monitor AnalógicoO sinal do monitor pode ser definido por parâmetros (faixa de tensão de saída: ± 8V)
●Interface de comunicação:RS-232 / RS-485 / CANopen / USB





Desenho do Driver de 3KW

Desenho do Driver de 4.5KW

Desenho do Driver de 5.5KW

Desenho do Driver de 7.5KW

(1) As dimensões estão em milímetros (polegadas).
(2) As dimensões e pesos do servo drive podem ser revisados sem aviso prévio.
