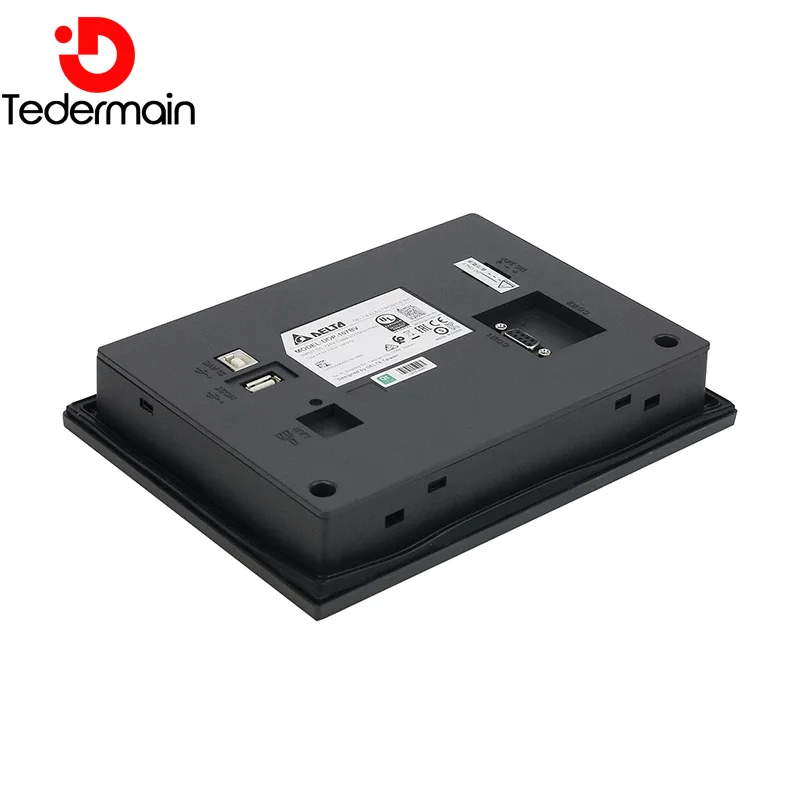

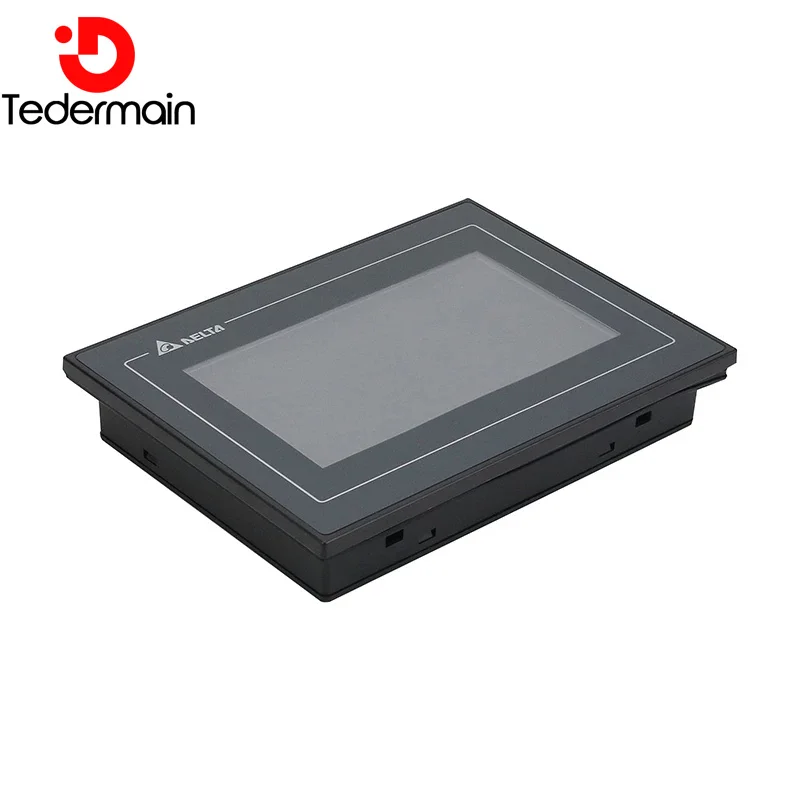

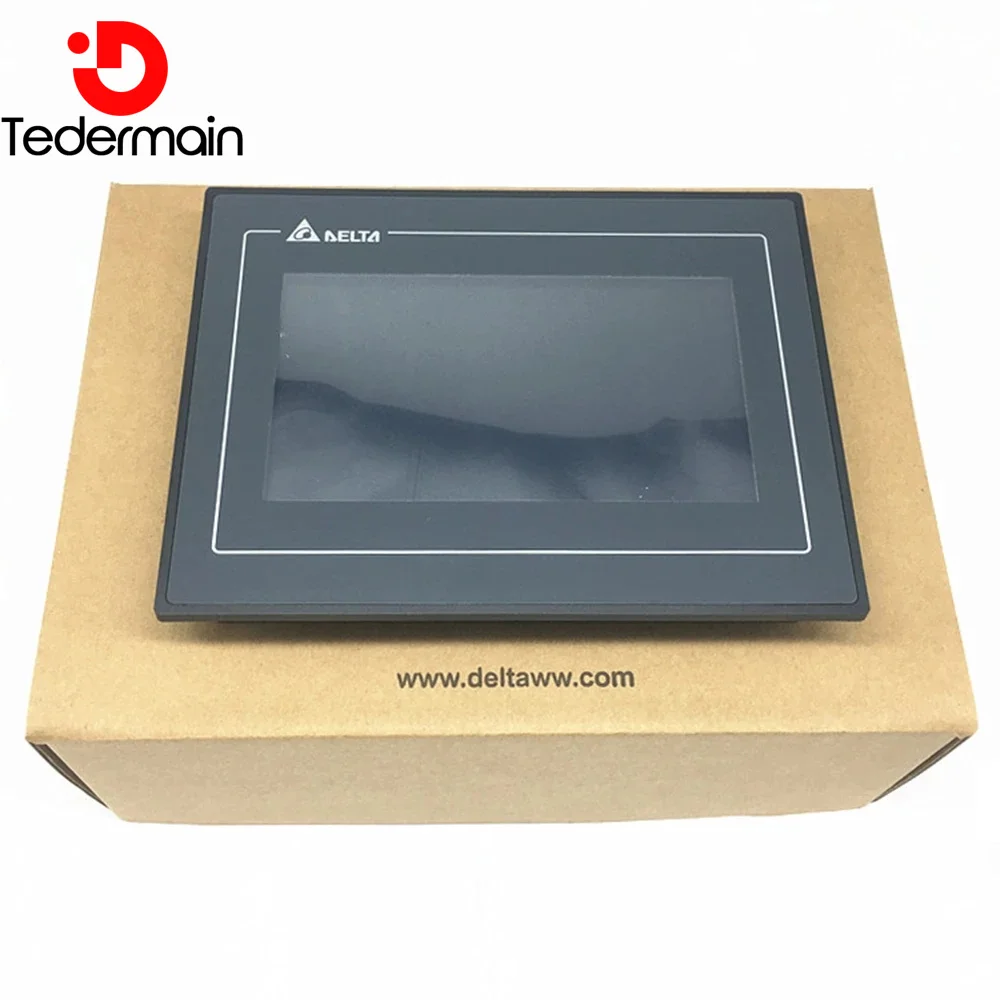

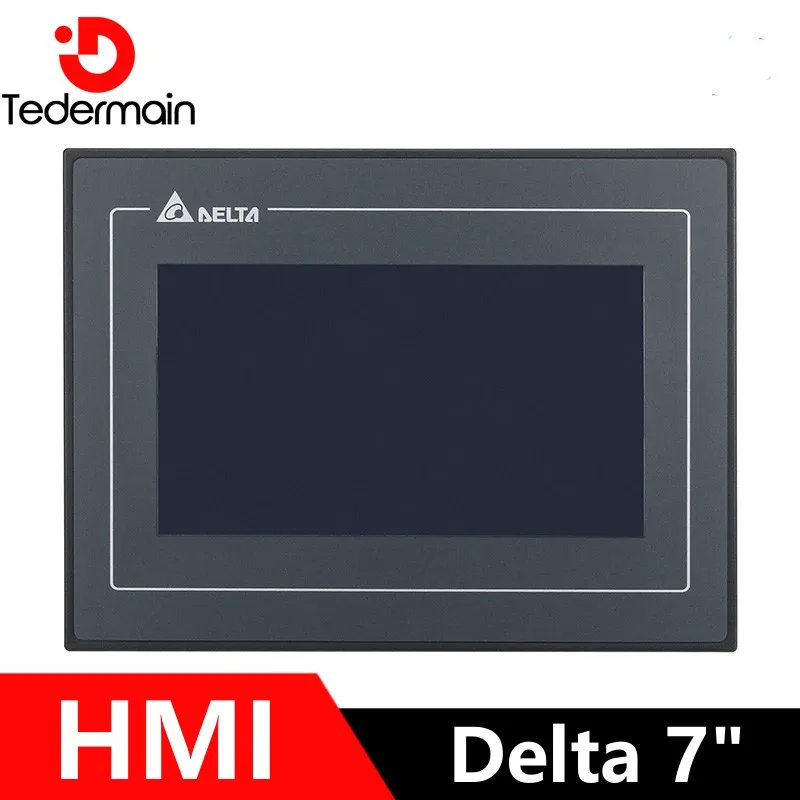

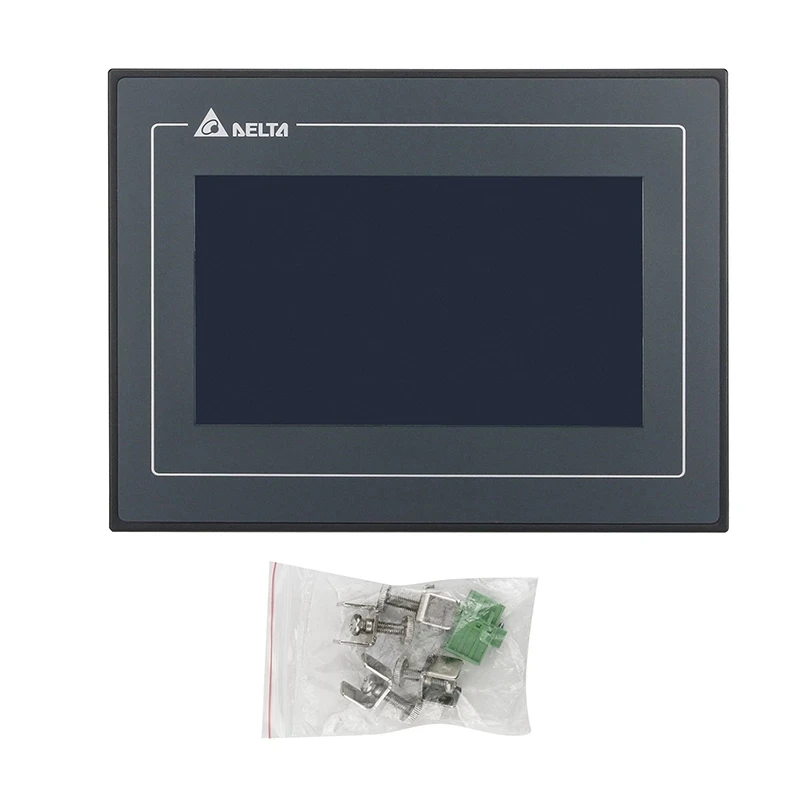

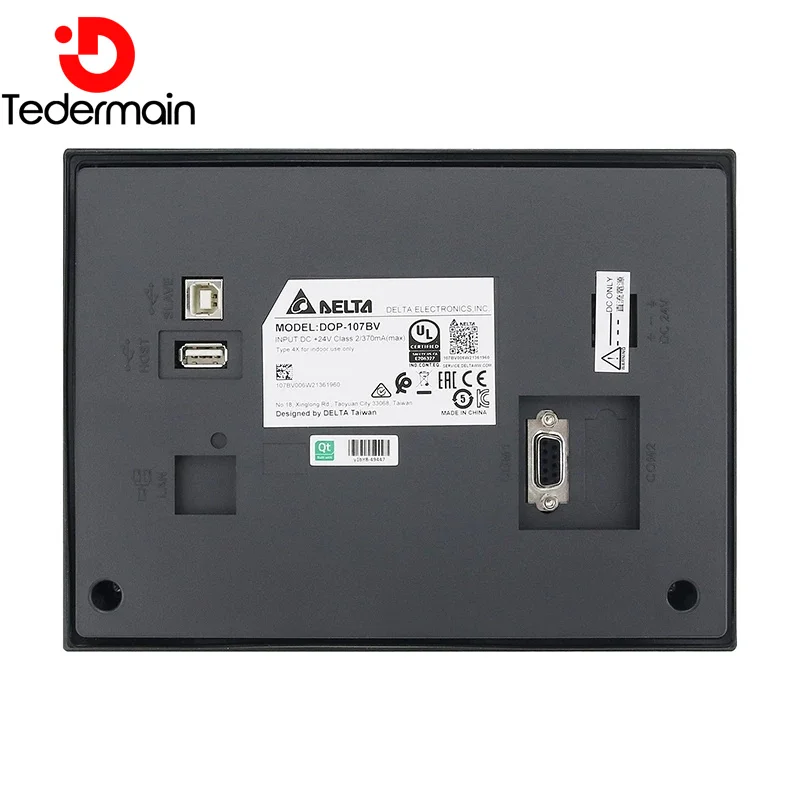

Delta 7 Polegada HMI Touch Screen DOP-107BV DOP-107CV DOP-107EV DOP-107EG DOP-107DV DOP-107WV Interface Homem-Máquina

Modelo

DOP-103BQ

DOP-107EG

DOP-107BV

Tipo de exibição

LCD TFT de 4,3" (65,535 cores)

LCD TFT de 7" (65,535 cores)

LCD TFT de 7" (65,535 cores)

Resolução (Pixels)

480x272

800x600

800x480

LCD

MÓDULO

Luz de fundo

Luz traseira LED

(menos de 20.000 horas pela meia vida a 25°C)(Nota 1)

Tamanho da tela

95,04 x 53,856 mm

141,00 x 105,75 mm

1548,08x85,92mm

luminância (cd/m2)

400 cd/m2; (Tip.)

450 cd/m2; (Tip.)

400 cd/m2; (Tip.)

CPU

ARM Cortex-A8 (800MHz)

ROM flash (bytes)

256 MB

RAM (bytes)

256 MB

Painel de toque

Tipo de resistência de quatro fios > 1.000.000 operadas

Saída de som

Campainha

Frequência multitono (2K ~ 4K Hz)/80dB

AUX

N/A

Saída estéreo

N/A

Porta de rede

N/A

1 porta, 10/100 Mbps

N/A

USB

1 escravo USB Ver 2.0,

1 Anfitrião USB Ver 2.0

SD

N/A

SD* 1

N/A

COM em série

Porto

COM1

RS-232 (suporta controle de fluxo de hardware) / RS-485*2

RS-232 (suporta controle de fluxo de hardware)*2

RS-232 (suporta controle de fluxo de hardware) / RS485*2

COM2

RS-422 / RS-485*2

RS-232 (suporta controle de fluxo de hardware) / RS-485*2

RS-422 / RS-485*2

COM3

N/A

RS-422 / RS-485*2

N/A

Chave de função

N/A

Perpétuo

Calenda

Embutido

Resfriamento

Método

Circulação de ar natural

Aprovação de segurança

CE / UL (use cabo de rede blindado com filtro de anel magnético de 300 ohms / 100 MHz)

À prova d'água

Grau

IP65 / NEMA4 / UL TIPO 4X

Operação

Tensão(Nota 3)

DC +24V (-15% ~ +15%) (use fonte de alimentação isolada)

Fornecido por circuito Classe 2 ou SELV (isolado dos PRINCIPAIS por isolamento duplo)

Tensão

Resistência

AC500V por 1 minuto (entre carregamento (terminal DC24V) e terminais FG)

Potência

Consumo (Nota 5)

5,67 W (máx.)*3

8,4 W (máx.)*3

8,6 W (máx.)*3

Bateria de reserva

Bateria de lítio 3V CR2032 x 1

Bateria de reserva

Vida

Depende da temperatura utilizada e das condições de uso, cerca de 3 anos ou mais a 25°C.

Operação

Temperatura

0oC ~ 50oC

Temperatura de armazenamento

-20oC ~ +60oC

Ambiente

Umidade

10% ~ 90% UR [0 ~ 40°C], 10% ~ 55% UR [41 ~ 50°C]

Grau de Poluição 2

Vibração

Resistência

IEC61131-2 especifica vibração contínua 5 Hz ~ 8,3 Hz de amplitude 3,5 mm; 8.3 Hz ~ 150 Hz amplitude 1G

Dimensões

(L) x (A) x (P) mm

137 x 103 x 37,1

184x144x50

215x161x35,5

Recorte do painel

(L) x (A) mm

118,8 x 92,8

172.4 x 132.4

196,9 x 142,9

peso

Aprox.

280 g

Aprox.

800 gramas

Aprox.

700 gramas
