- Produto Químico de Alta Preocupação: Nenhum
- Frequência: 50-60Hz
- Número do modelo: ASD-B2-1521-B+ECMA-E21315RS
- Fase: monofásico
- Recurso de proteção: À prova de gotejamento
- Tipo: SERVO MOTOR
- Eficiência: EU 1
- Tensão CA: 208-230/240 V
- Certificação: ce,ROHS
- Nome da marca: YUN DUAN
- Origem: CN (Origem)
- Tensão de saída: 1.5KW
- Motor Flange: 130mm
- Rated torque: 7.16Nm
- 7.16Nm: 21.48Nm
- Rated speed: 3000r/min
- 3000r/min: 8.3A
- Product type 1: Delta Original
- Product type 2: Delta 1.5KW servo
- Product type 3: 1.5KW servo kit
- Product type 4: 1500 servo kit
- Product type 5: Delta 1500KW servo kit
- Drive model: ASD-B2-1521-B
- Motor model: ECMA-E21315RS
- Brake Motor model: ECMA-E21315SS
- Product type 6: Delta B2 1.5KW
Observação: enviaremos de acordo com sua escolha.

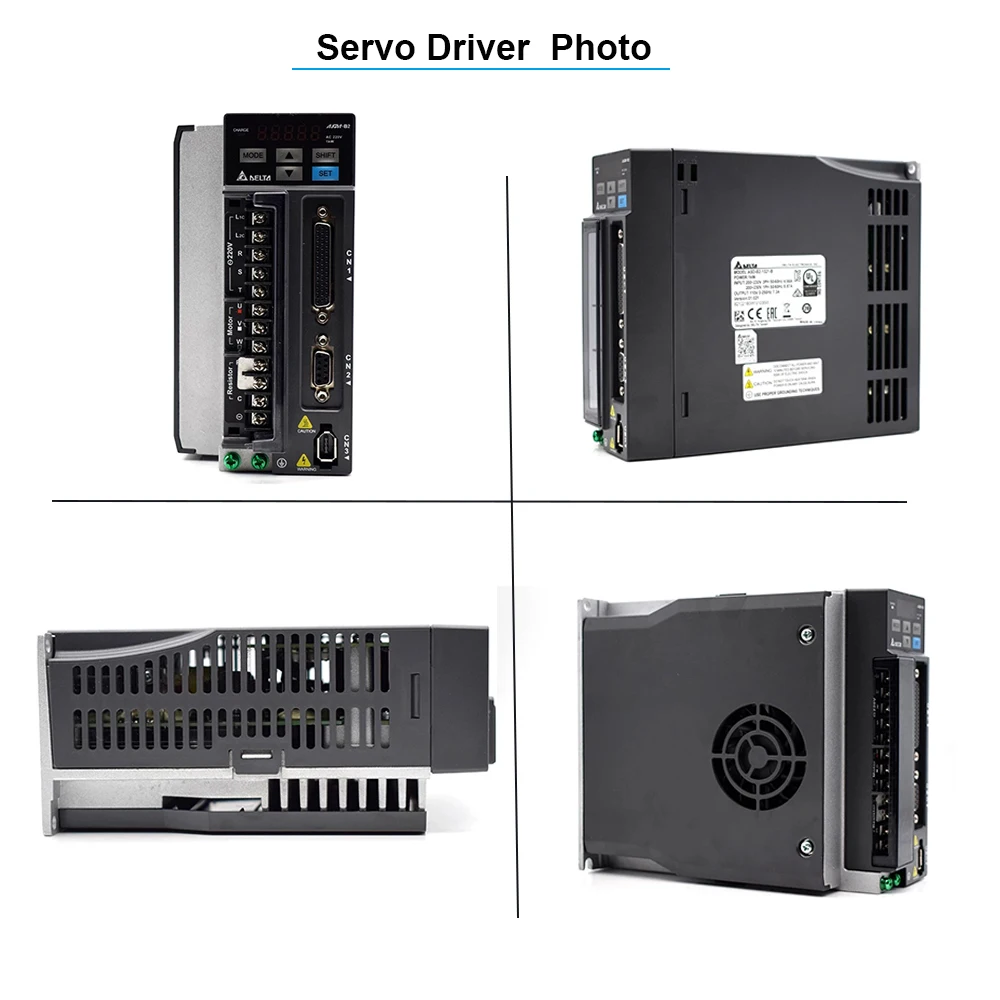

Apenas Motorista Apenas o driver ASD-B2-1521-B ( sem cabo )
Apenas motor: Apenas Motor ECMA-E21315RS ( sem cabo )
Apenas Motor de Freio Apenas Motor ECMA-E21315SS ( sem cabo )

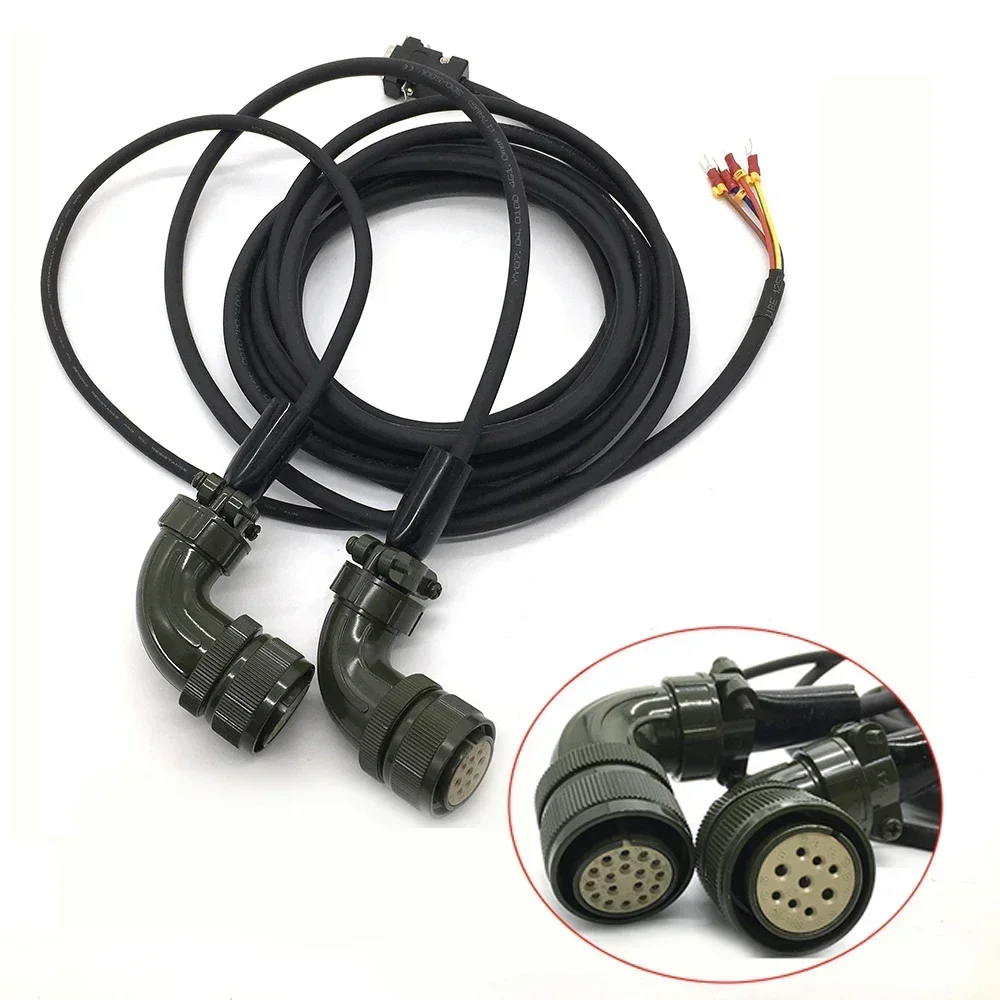

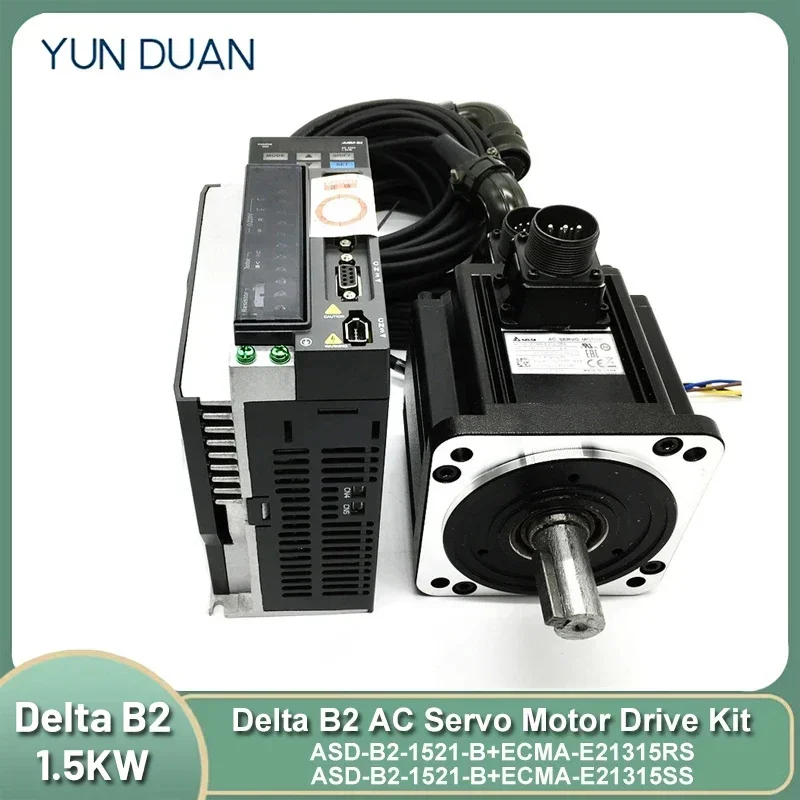

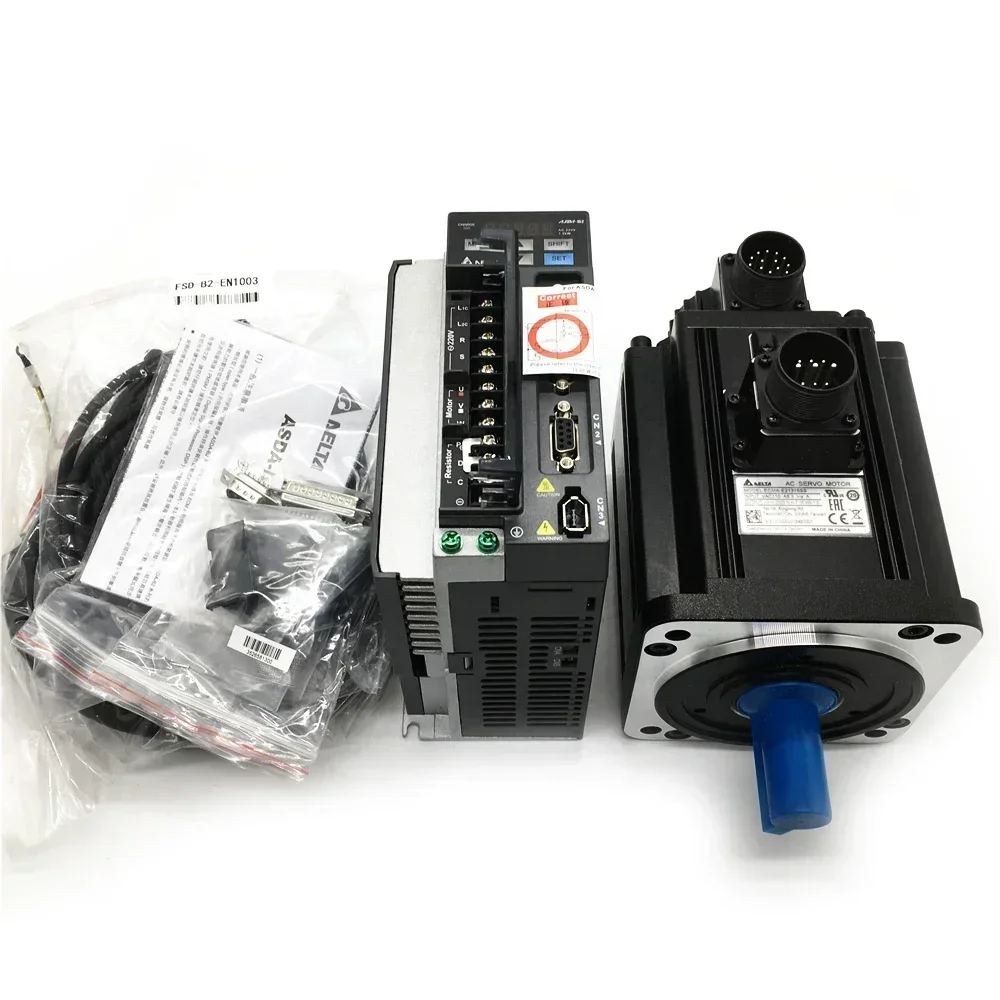

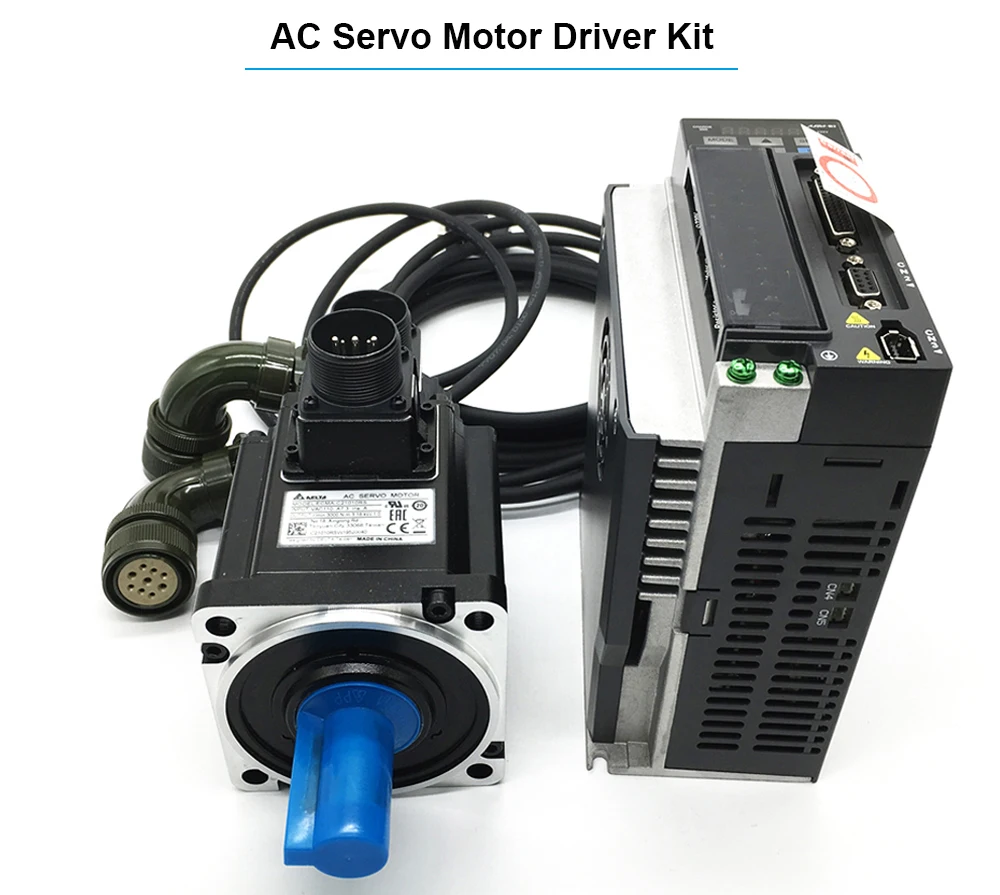

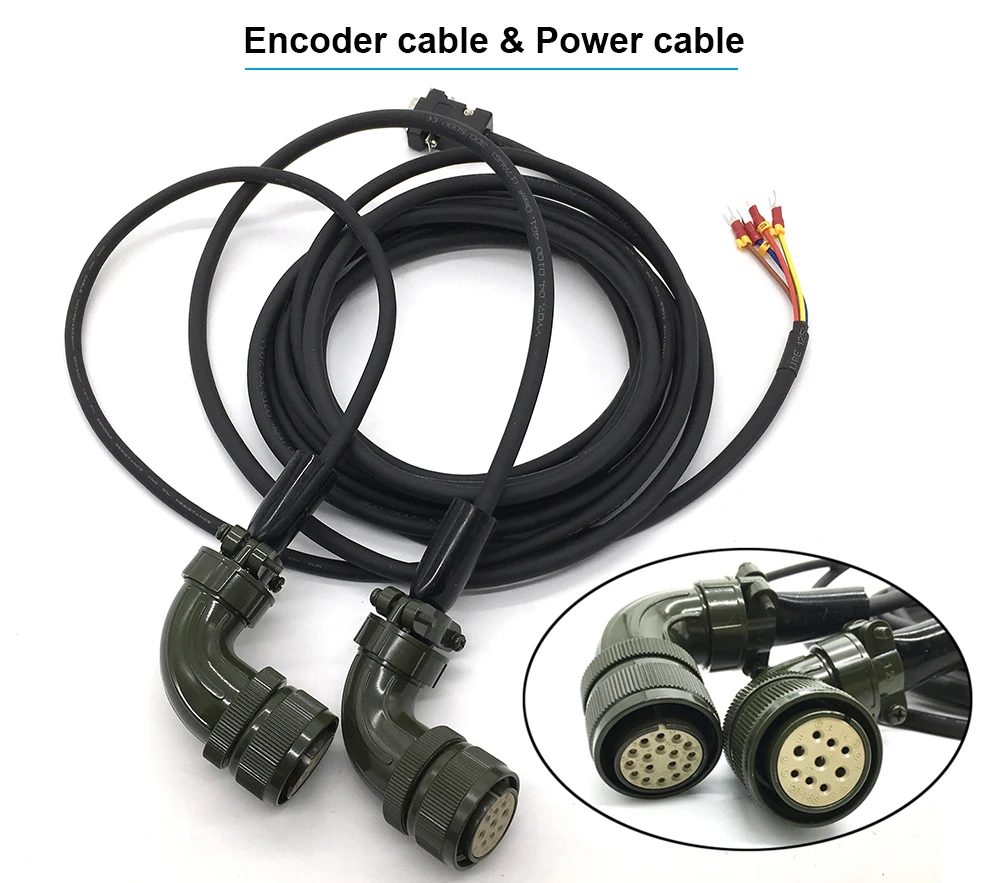

Kit de acionamento do motor: Unidade ASD-B2-1521-B + motor ECMA-E21315RS com cabo de alimentação de 3m e cabo encoder de 3m )
Kit de acionamento do motor de freio: Acionador ASD-B2-1521-B + Motor ECMA-E21315SS ( com cabo de alimentação de 3m e cabo encoder de 3m )
Guia de compra do kit de servo motor Delta |
|||||||
Série |
Tensão nominal |
Potência nominal |
Flange do Motor |
Torque Nominal |
Velocidade nominal |
Inércia |
Link |
B2 |
220V |
100W |
40 mm |
0,32 Nm |
3000 rpm |
Baixo |
|
B2 |
220V |
200W |
60 mm |
0,64 Nm |
3000 rpm |
Baixo |
|
B2 |
220V |
400W |
60 mm |
1,2 Nm |
3000 rpm |
Baixo |
|
B2 |
220V |
750W |
80 mm |
2,39 Nm |
3000 rpm |
Baixo |
|
B2 |
220V |
1KW |
100 mm |
3,18 Nm |
3000 rpm |
Baixo |
|
B2 |
220V |
1KW |
130 mm |
4,77 Nm |
2.000 rpm |
Médio / Alto |
|
B2 |
220V |
1,5KW |
130 mm |
7,16 Nm |
2.000 rpm |
Médio / Alto |
|
B2 |
220V |
2KW |
100 mm |
6,37 Nm |
3000 rpm |
Baixo |
|
B2 |
220V |
2KW |
130 mm |
9,55 Nm |
2.000 rpm |
Médio / Alto |
|
A2-0 |
220V |
750W |
80 mm |
2,39 Nm |
3000 rpm |
Baixo |
|
B3 |
220V |
100W |
40 mm |
0,32 Nm |
3000 rpm |
Baixo |
|
B3 |
220V |
200W |
60 mm |
0,64 Nm |
3000 rpm |
Médio |
|
B3 |
220V |
400W |
60 mm |
1,27 Nm |
3000 rpm |
Médio |
|
B3 |
220V |
750W |
80 mm |
2,4 Nm |
3000 rpm |
Médio |
|
B3 |
220V |
1KW |
130 mm |
4,77 Nm |
2.000 rpm |
Médio |
|
B3 |
220V |
1,5KW |
130 mm |
7,16 Nm |
2.000 rpm |
Médio |
|
B3 |
220V |
2KW |
180 mm |
9,55 Nm |
2.000 rpm |
Médio |
|
B3 |
220V |
3KW |
180 mm |
19,1 Nm |
1500 rpm |
Médio |
|

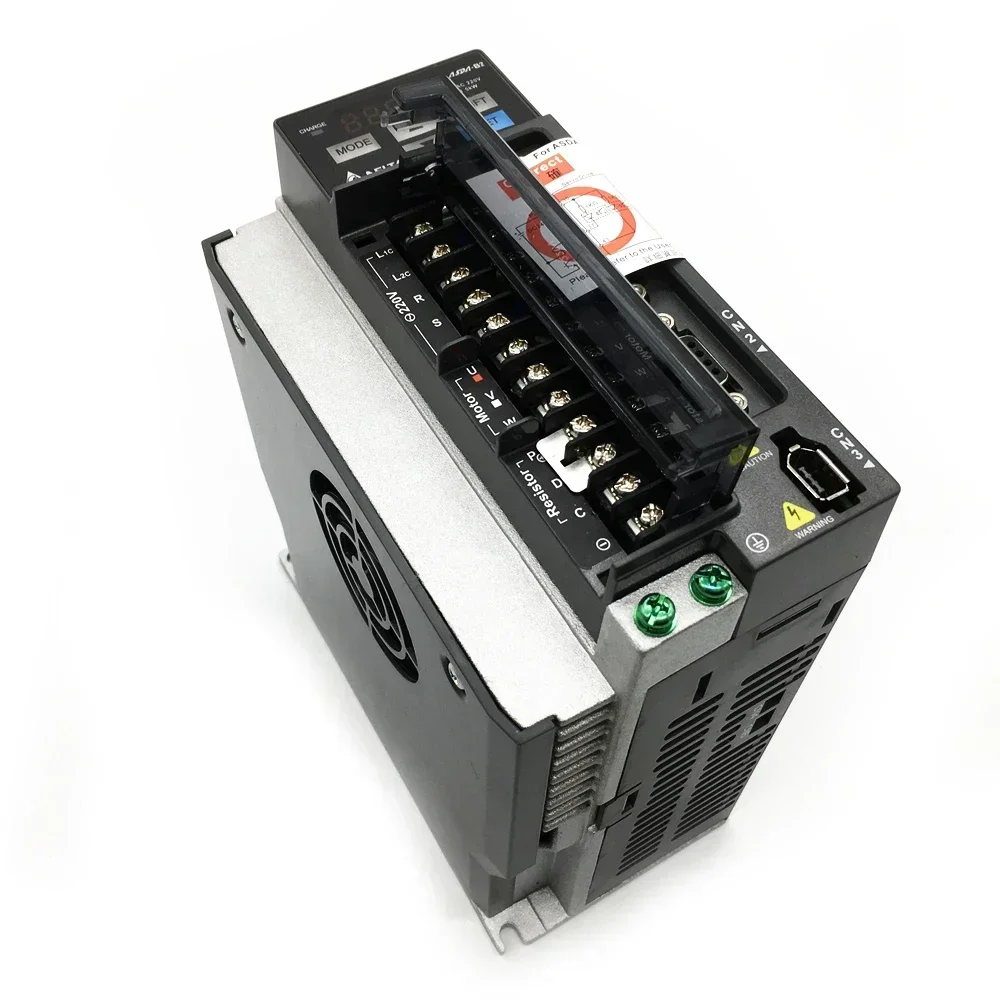

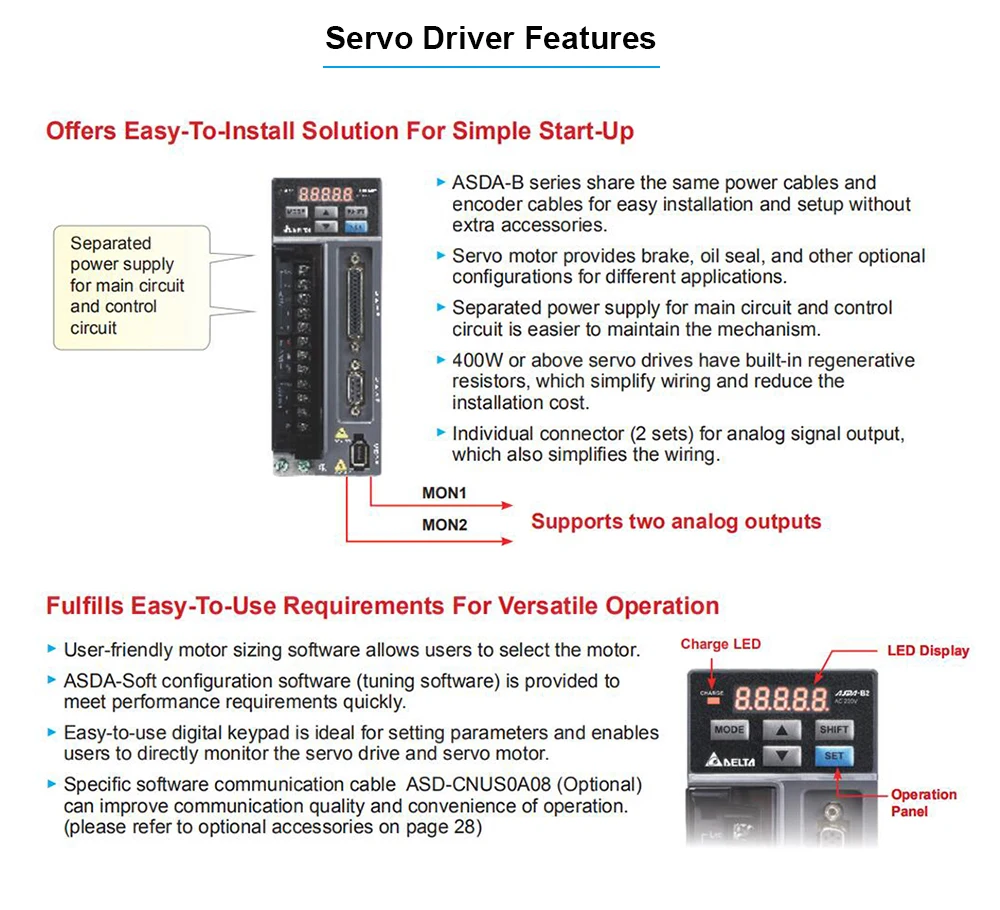

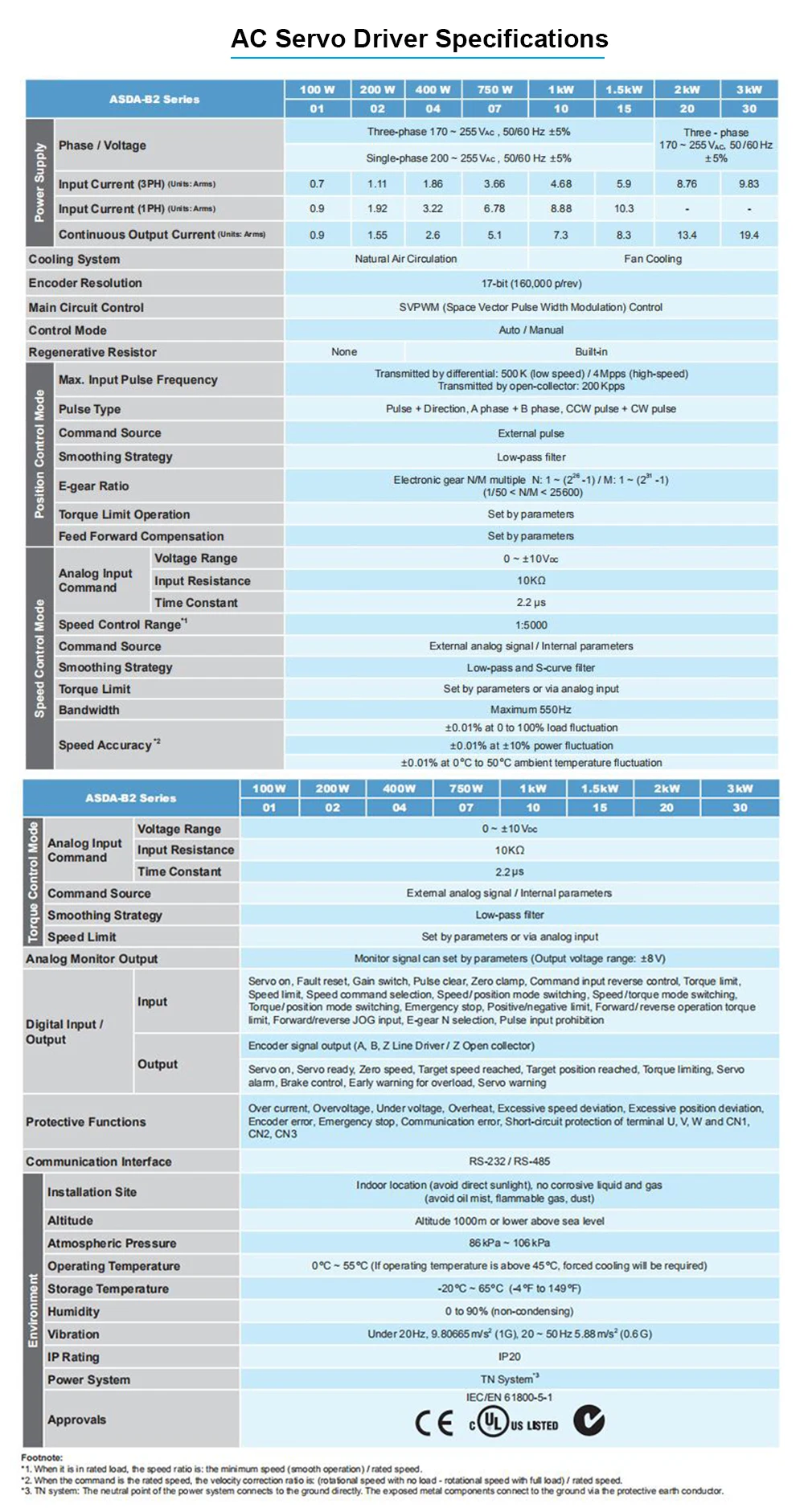

Especificações do servo acionamento CA:
Modelo: ASDB-2-1521-B
Fase / Tensão Trifásico 170 ~ 255 VCA/ Monofásico 200 ~ 255 VCA, 50/60 Hz ±5%
Corrente de entrada: 5,9 A (3PH) / 10,3 A (1PH)
Corrente de Saída Contínua 8,3A
Resolução do Encoder: 17 bits (160.000 p/rev)
Resistor Regenerativo Integrado
Tipo de Modo de Controle Modo de Controle de Posição / Modo de Controle de Velocidade / Modo de Controle de Torque
Interface de comunicação: RS-232/RS-485

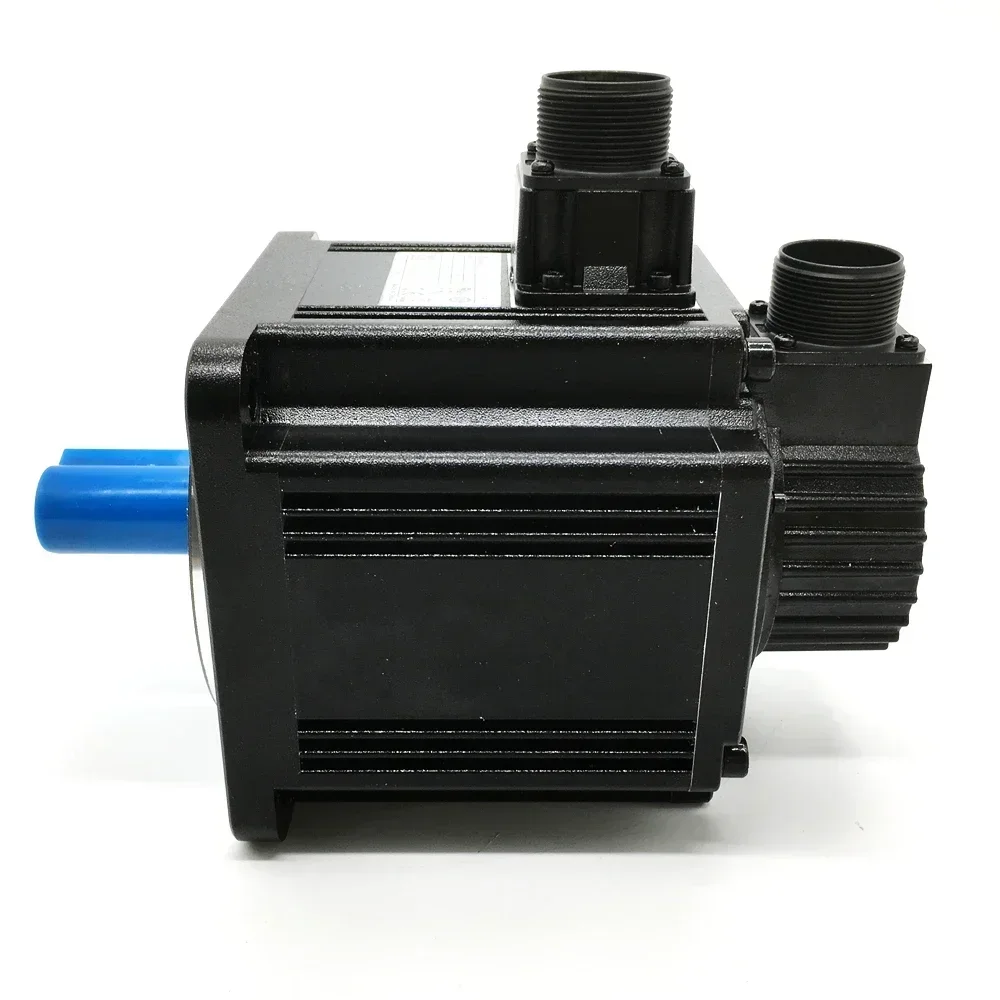

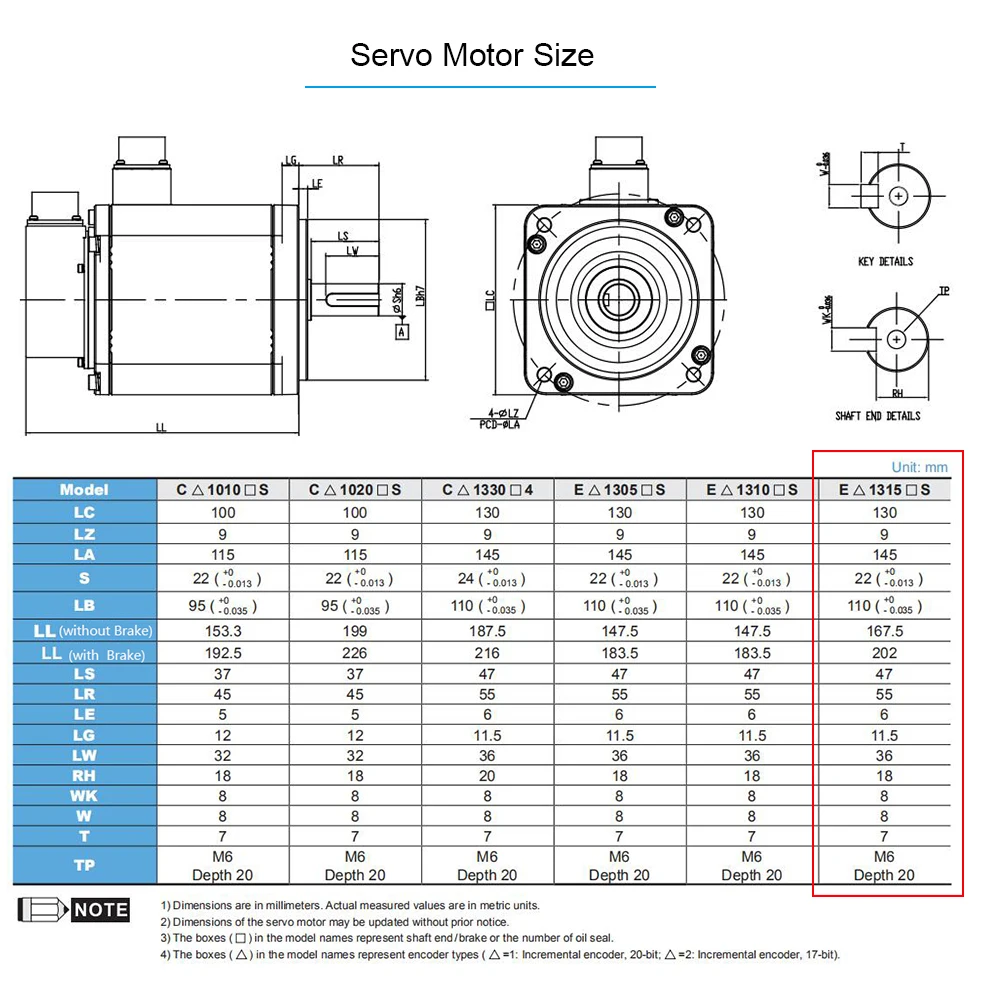

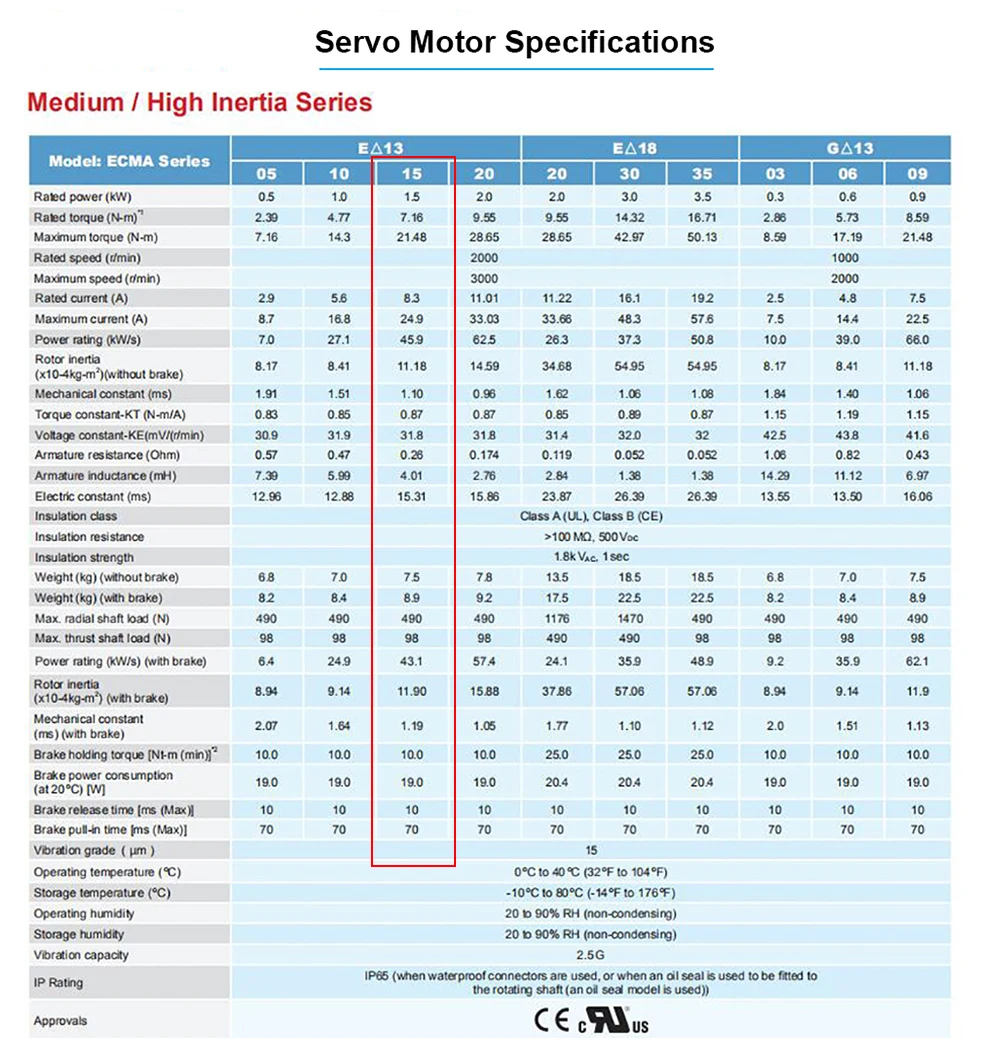

Especificações do Servomotor AC
Modelo:ECMA-E21315 R S
Flange do Motor130 mm

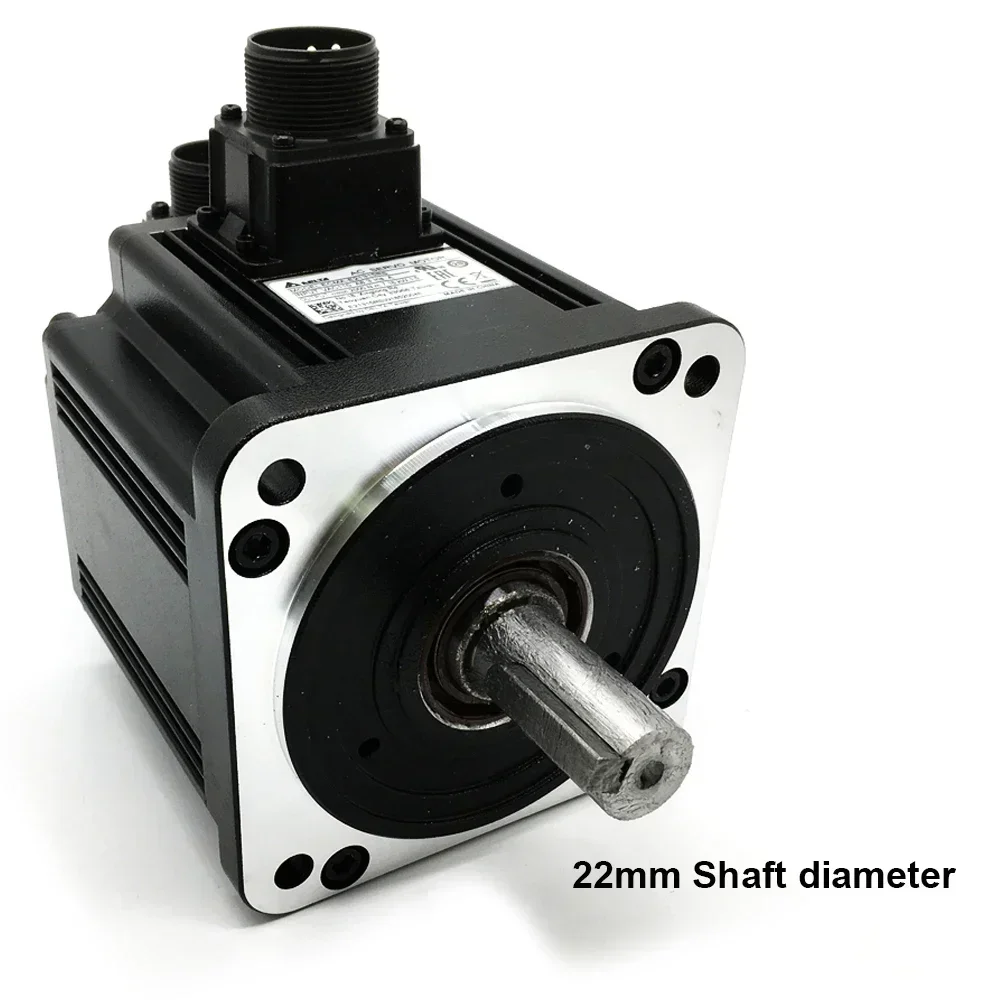

Diâmetro do eixo de saída do motor:22mm
Potência nominal:1,5KW
Torque nominal:7,16 Nm
Torque máximo:21,48 Nm
Velocidade nominal:2.000 r/min
Velocidade máxima:3000 r/min
Corrente nominal:8,3 A
Corrente máxima:24,9 A
Inércia do rotor (sem freio): 11,18 (x10-4 kg-m2)
Inércia do rotor (com freio): 11,9 (x10-4 kg-m2)
