- É um dispositivo inteligente: Não
- Aplicação: Torno e centro de torneamento
- Número do modelo: DDCS V3.1
- Origem: CN (Origem)
- Certificação: CE,ROHS

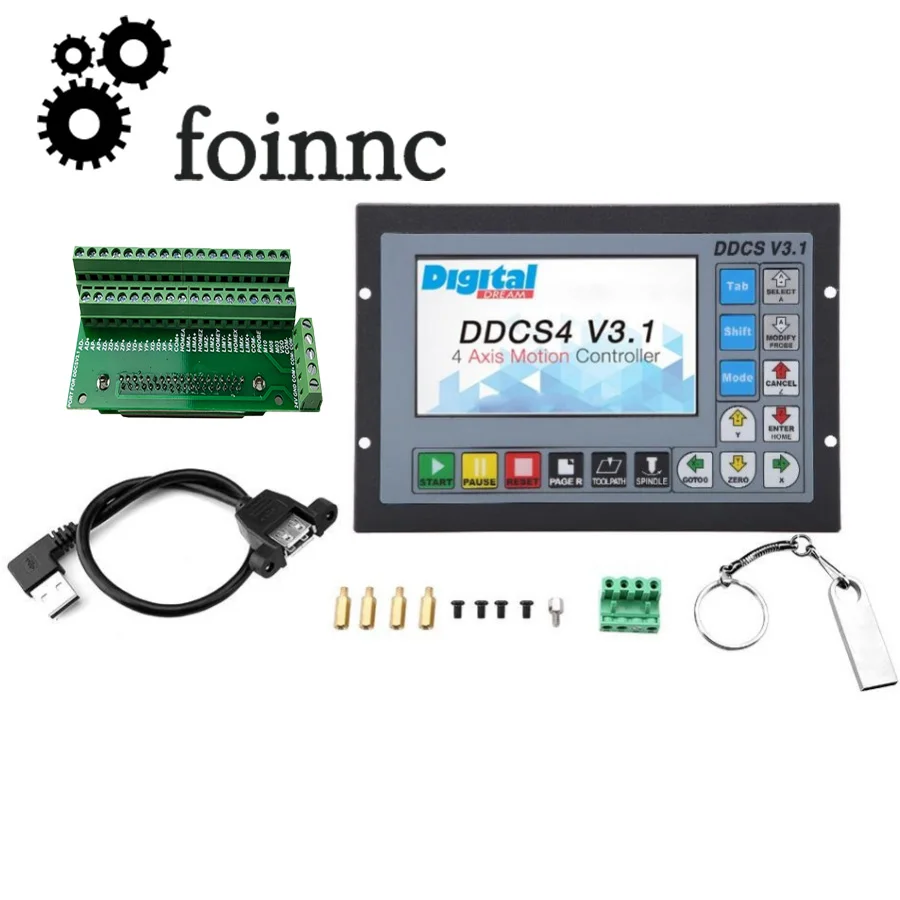

Lista de embalagem
1PCS DCS4 V3.1 Controlador incluindo acessórios
Parâmetro de desempenho do DDCS V3.1
1) 16 opto isoladas entradas digitais, 3 opto isoladas saídas digitais;
2) Upgrade algoritmo, suporte a interpolação suave, bug de interpolação de arco fixo da versão antiga;
3) Controle analógico do eixo 0-10V controle do eixo (pode ser modificado como saída PWM);
4) Controle do motor de 3-4 eixos. Sinal de saída diferencial do pulso e do sentido, Max.500Khz pelo eixo;
5) ARM9 chip controle principal, chip algoritmo núcleo FPGA;
6) 5 polegadas tela TFT, resolução ratio: 480x272,17 operação chaves;
7) entrada de energia 24VDC, corrente mínima é 0.5A;
8) Suporte a disco flash USB para entrada de arquivo de código G, sem tamanho limitado do arquivo de código G;
9) 1GB memória interna; 10) Suporte MPG padrão;
11) Função Jog para cada eixo (contínuo, passo, distância definida);
12) Apoie a operação de especificar rapidamente a posição running;
13) Suporte para “Power Cut” recuperação. Dados são salvos automaticamente;
14) Apoie a origem e o limite compartilham as mesmas portas do Input;
15) O controlador suporta apenas interruptor limitado do tipo NPN.

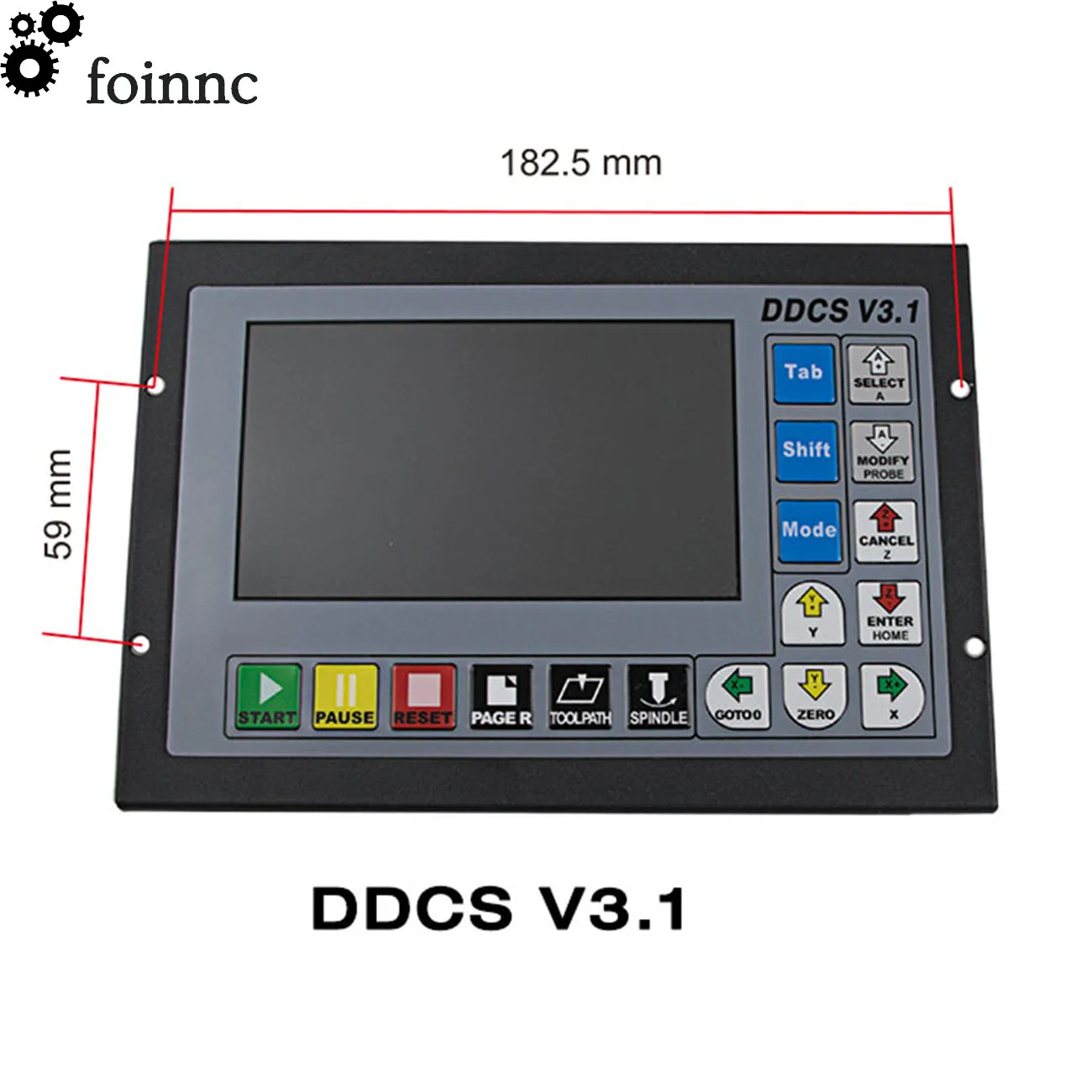

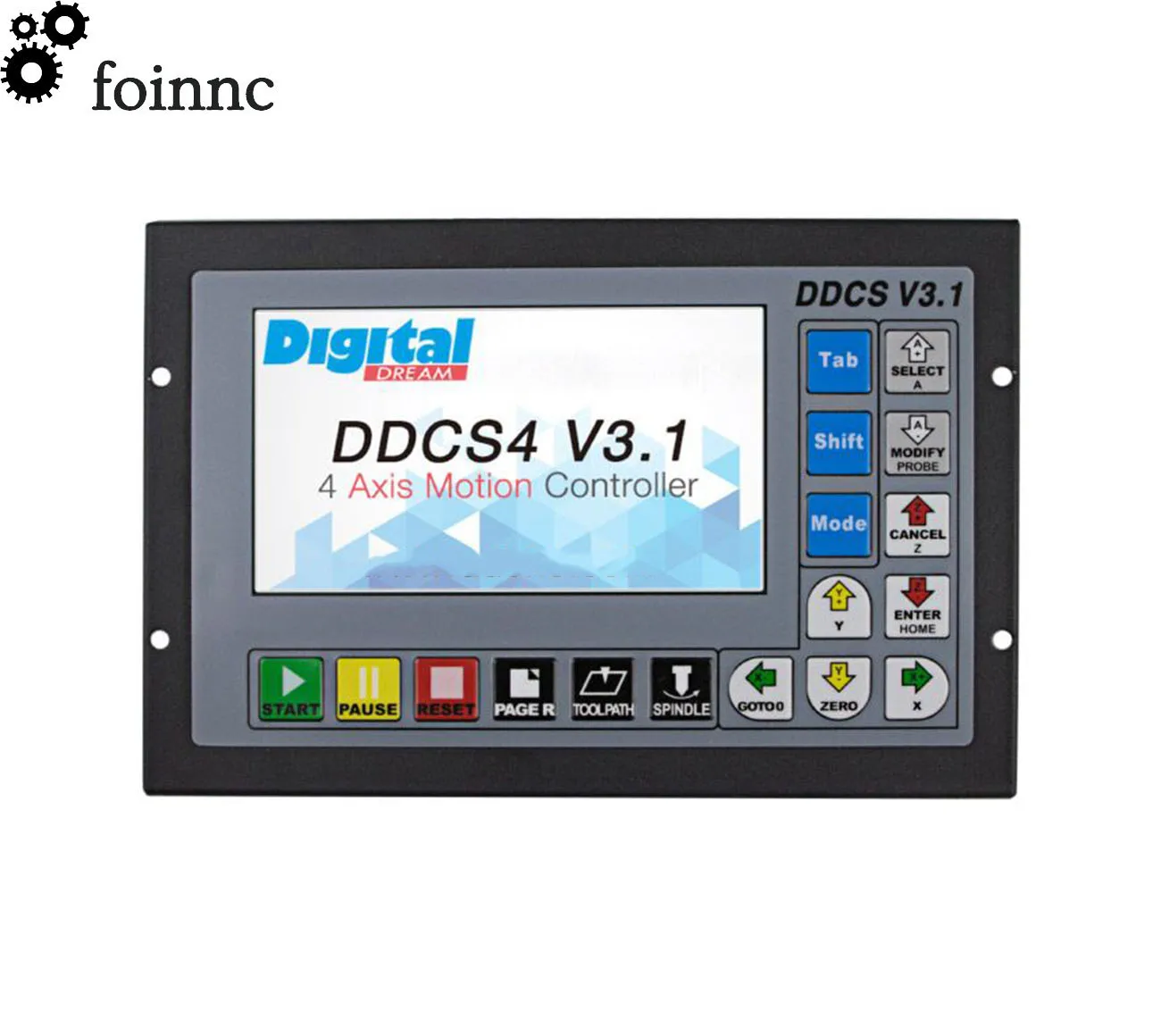

DDCS V3.1 Aparência e tamanho

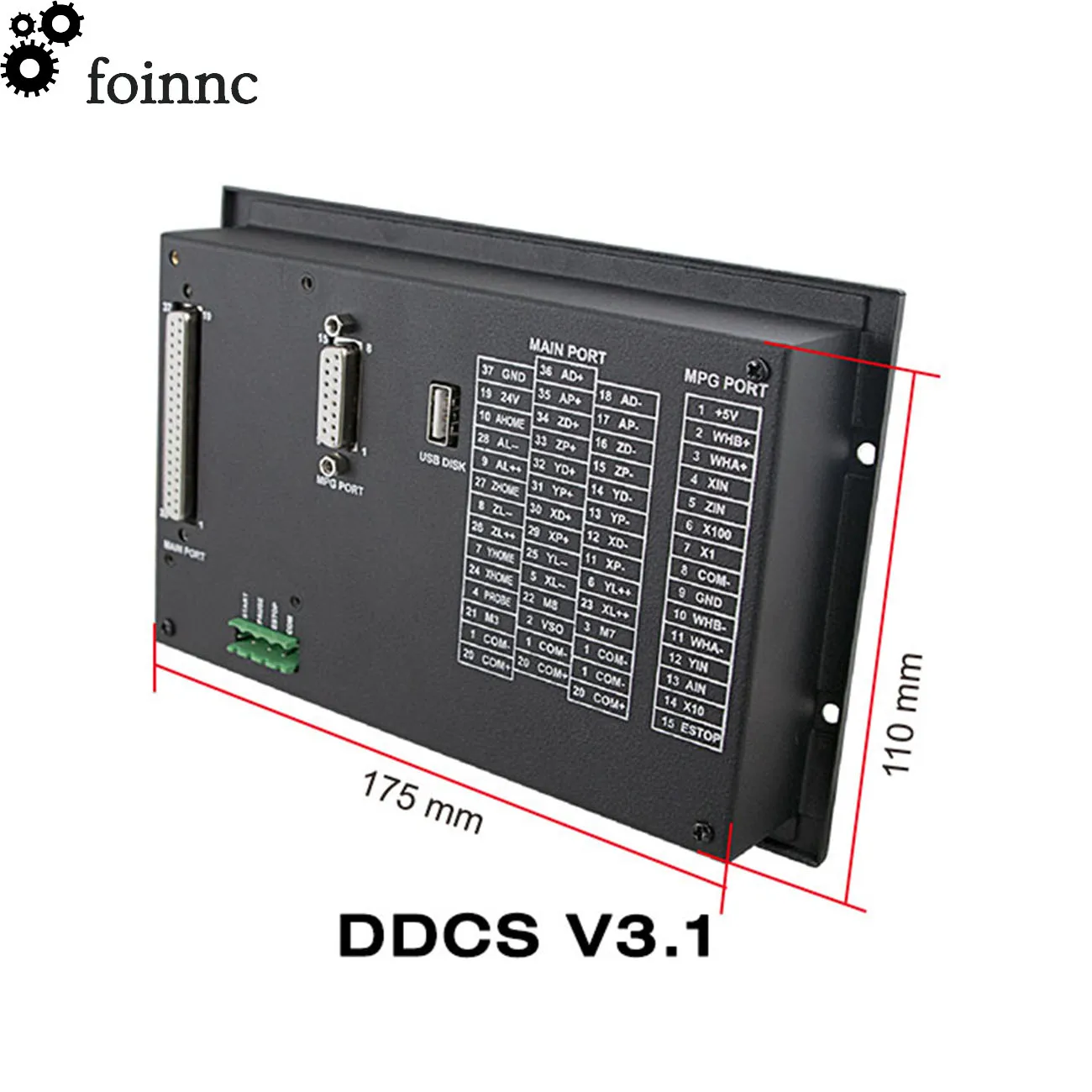

Na parte de trás do controlador, há interface de disco USB, porta MPG, porta principal e externa
Interface Iniciar/Pausar/Estar.

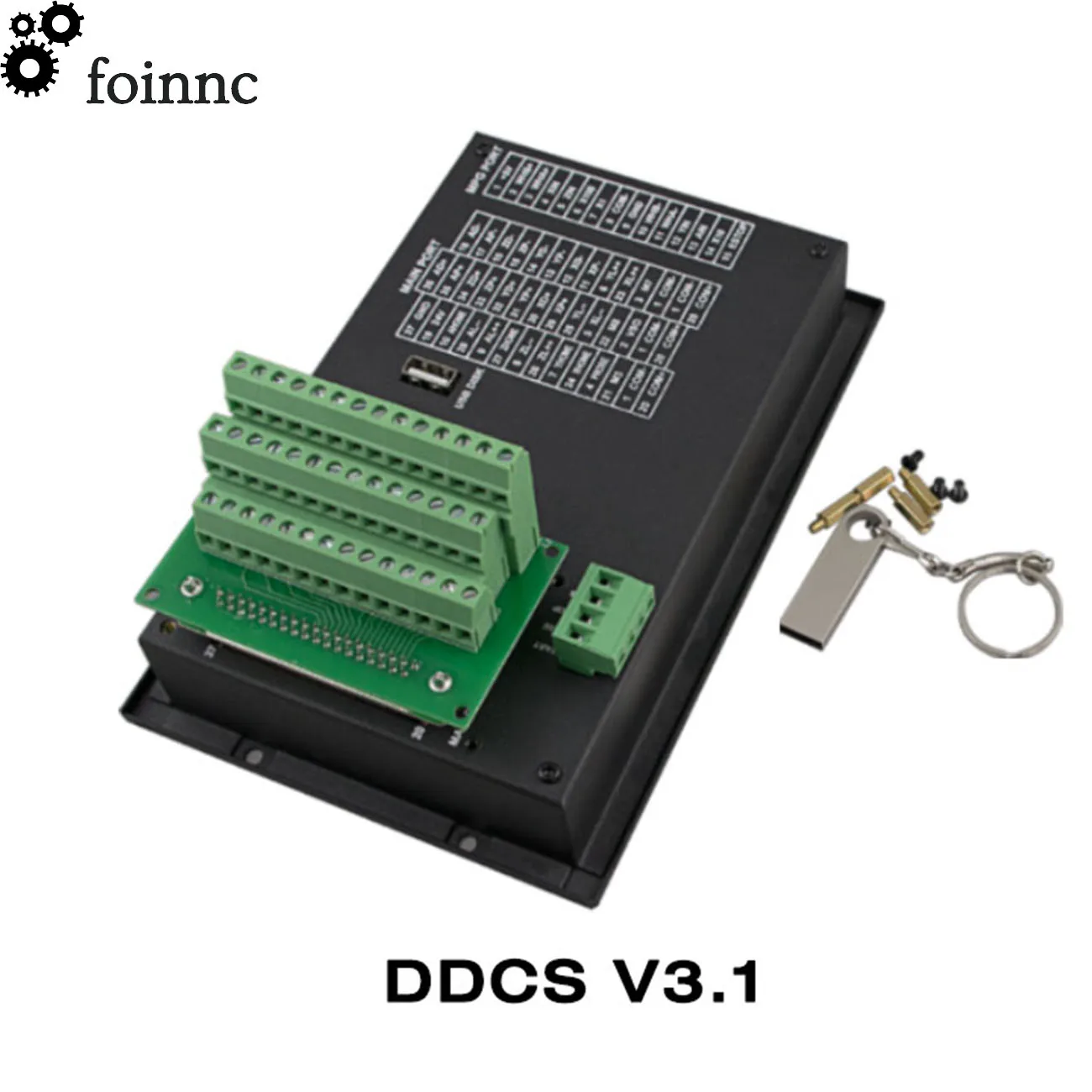

A fim fazer conveniente para a conexão, nós igualmente aplicamos o terminal de fiação de 3 camadas para o porto principal.
Nós também fornecemos um plugue DB-15 Ma para conexão MPG.
Os 8 parafusos são para fixar a fiação ternimal e controlador.
O U-disco é para a transferência do arquivo de código G.
Explicação das abreviaturas
Ao operar o DDCS, os usuários se depararão com algumas abreviações inglesas. Aqui uma lista com expla nações.
FRO: alimentação Taxa Override
SRO: Taxa do eixo Override
SRJ: Ajuste velocidade Jog
F: Feed taxa, unidade é mm/min
S: Velocidade do fuso, unidade rev/min.
X: O código de coordenadas do eixo X.
Y: O código de coordenadas do eixo Y.
Z: O código de coordenadas do eixo Z.
A: O código de coordenadas do eixo A
BUSY: O sistema está ocupado. Você ainda pode ajustar
FRO e SRO
PRONTO: Modo PRONTO, qualquer operação pode ser feita
RESET: Modo Reset, o controlador está no modo “OFF”, nenhuma operação pode ser executada
CONT: Modo contínuo, cada eixo pode ser movimentado manualmente com as setas do teclado
Passo: Modo Passo Manual, cada eixo pode ser movimentado em etapas definidas
MPG: Modo MPG. Opere a máquina com o MPG (gerador manual do pulso)
AUTO: Execute o código G. Auto está mostrando quando o arquivo está processando
Product Wiring Overview
Como mostra a imagem, a seção de fiação do controlador possui portas de entrada, fuso e saída
Portas, tepper/ser vo controle passo e direção
Saída, Porta MPG, Porta USB e Porta de alimentação.
START/PAUSE/ESTOP Fiação do interruptor
Como mostra a imagem 2-3, a relação do poder, lá é um termimal do parafuso para a conexão. As marcas são o "START"/"PAUSE"/"ESTOP" e "COM" para switches externos. E a imagem 2-4 é o desenho do circuito para a conexão.
Fiação USB
Esta porta USB é o padrão USB tipo A. Uma extensão USB de 50cm com ficha de instalação é fornecida com o controlador. Veja a imagem 2-5 do diagrama do esboço para a referência.
Porta MPG
A porta MPG é mostrada na Figura 2-6. São os terminais DB15 Feminino ao lado da porta USB.
Os usuários precisam soldar os cabos MPG no terminal DB15 Male, e plug-in para a porta MPG da porta MPG do controlador.
A porta MPG tem 15 pinos, consulte a Tabela 2-1 para referência. Veja a Tabela 2-2 e a tabela 2-3 para a fiação.
Fiação do porto principal

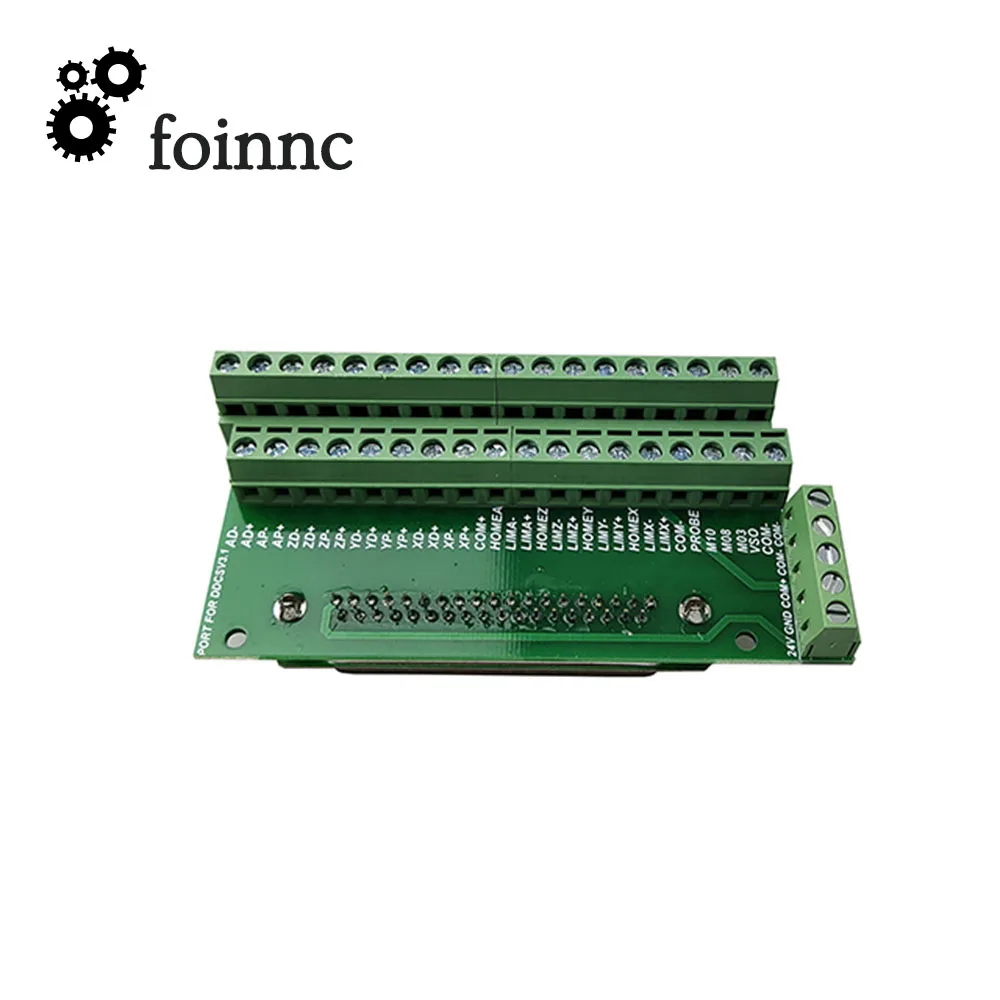

Nós igualmente fornecemos um terminal da fiação para caber os 37 pinos fêmeas, que fazem o conveniente para a fiação. Pls observe a seguinte foto. No termimal 4 conners, existem parafusos para fazer o terminal bloqueado no controlador.
Existem 3 camadas do terminal de fiação. Pls observe a seguinte foto, que mostrou o pino No.s e Pin
Marca e definição. Inclui:
1) Portos Stepper/Servo Output;
2) Os portos de saída do controle do eixo;
3) O E-stop, Limite, Casa e Sonda e outras entradas portas;
4) 24V DC Power Supply portas para o controlador;
5) 24V DC Power Supply portas para a unidade de E/S.
