DDCS V4.1 Controlador de movimento autônomo Controlador off-line Suporte 3/4 eixos USB CNC Interface de controlador Substituir Mach3

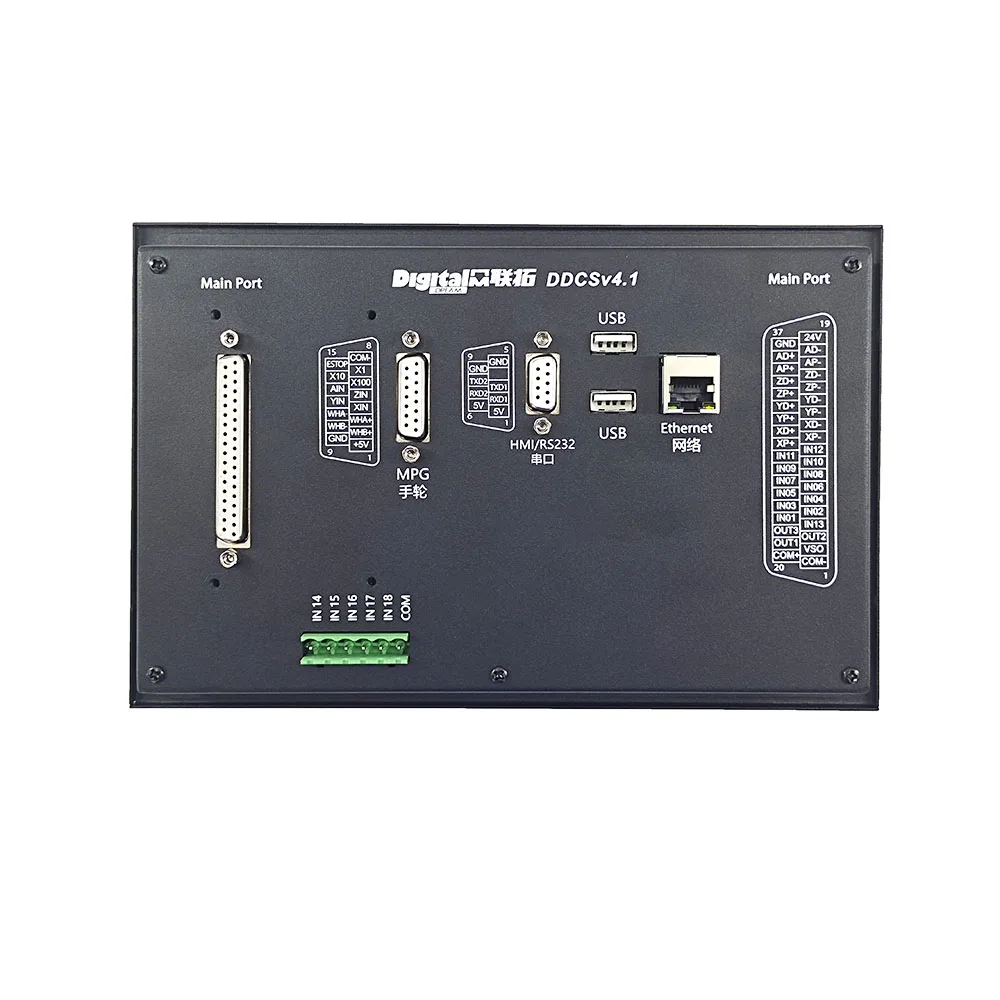

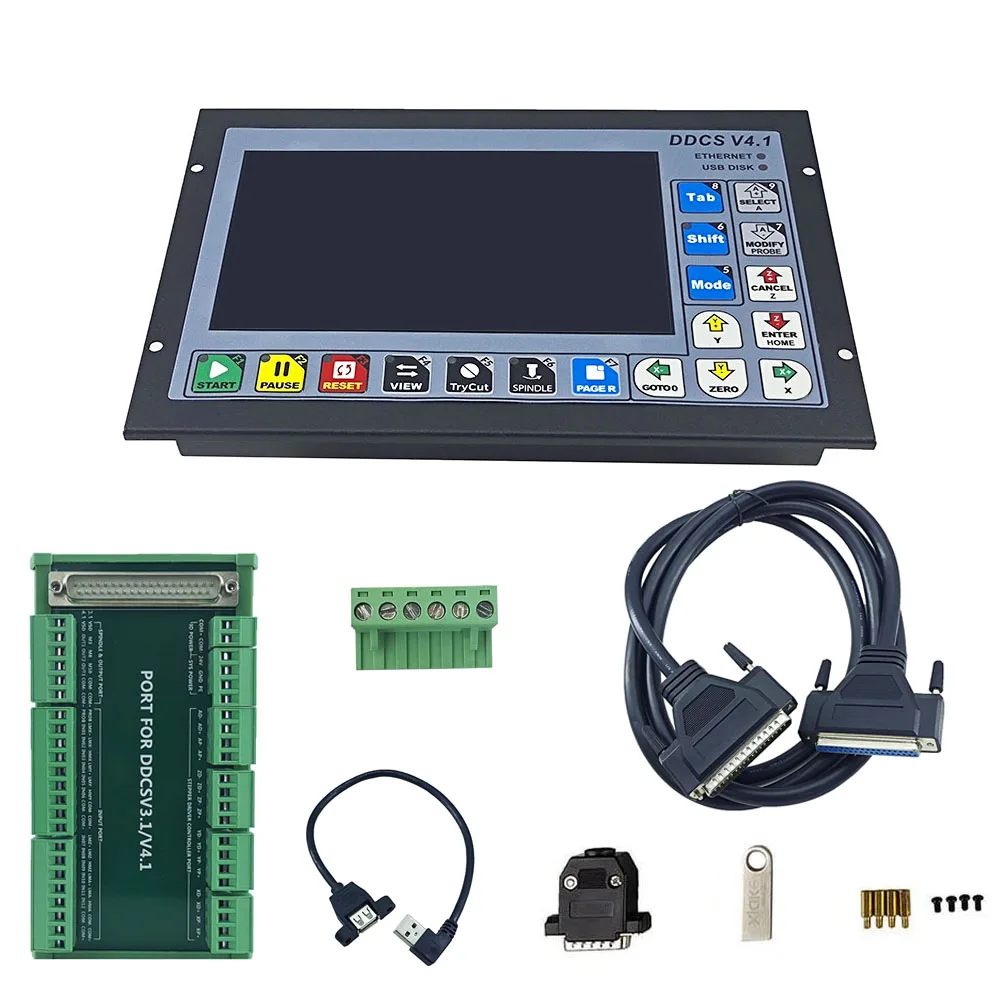

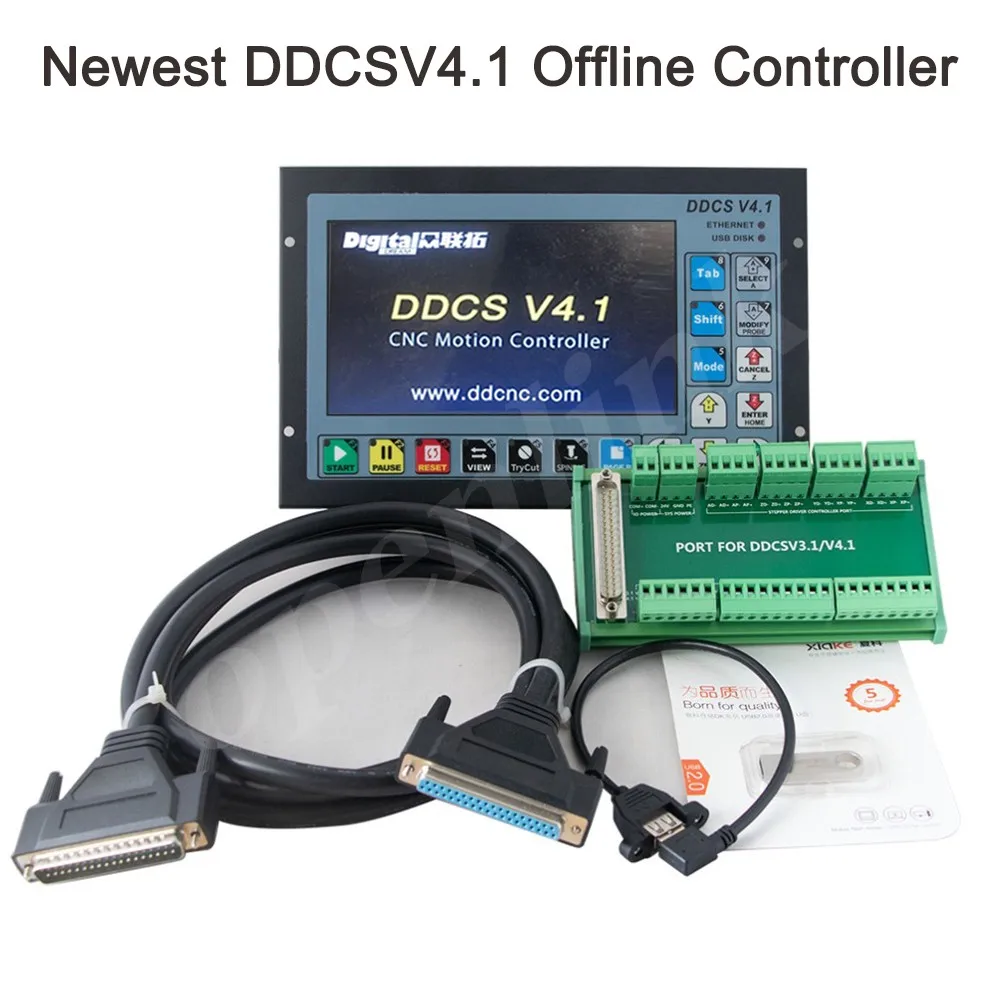

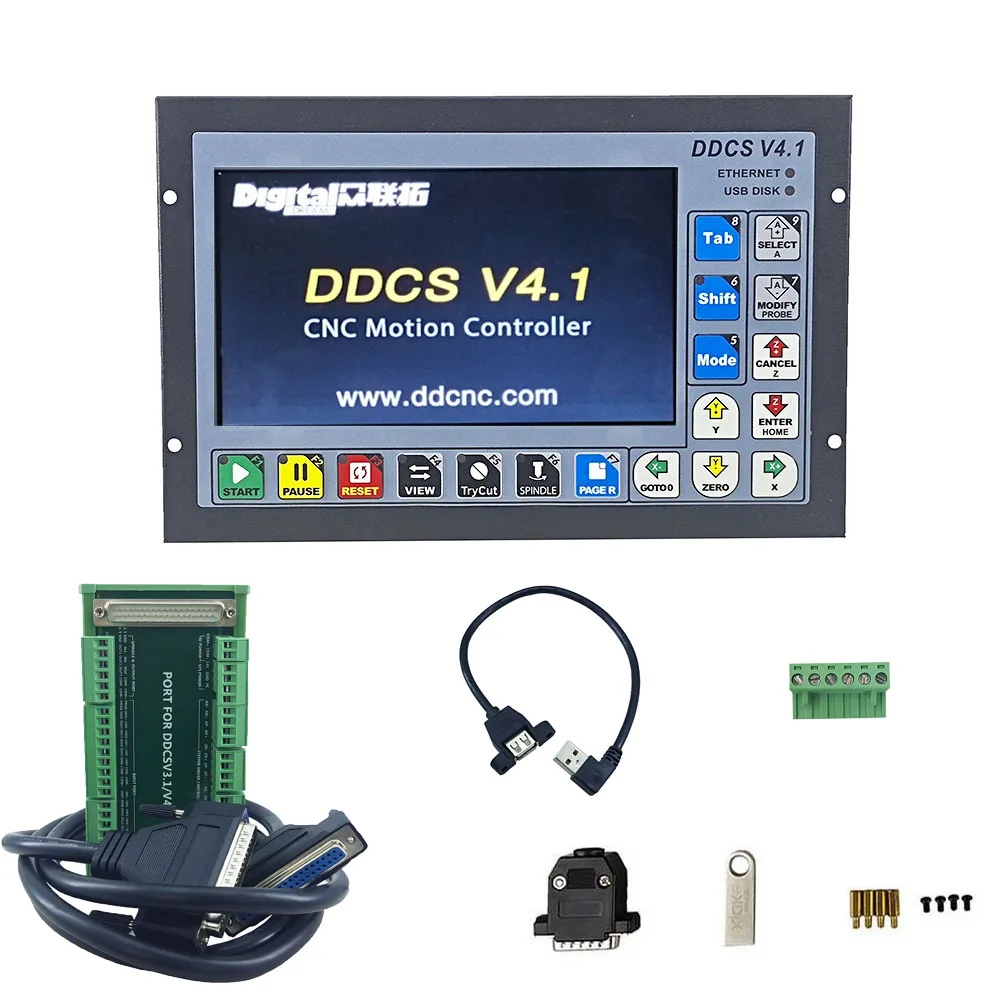

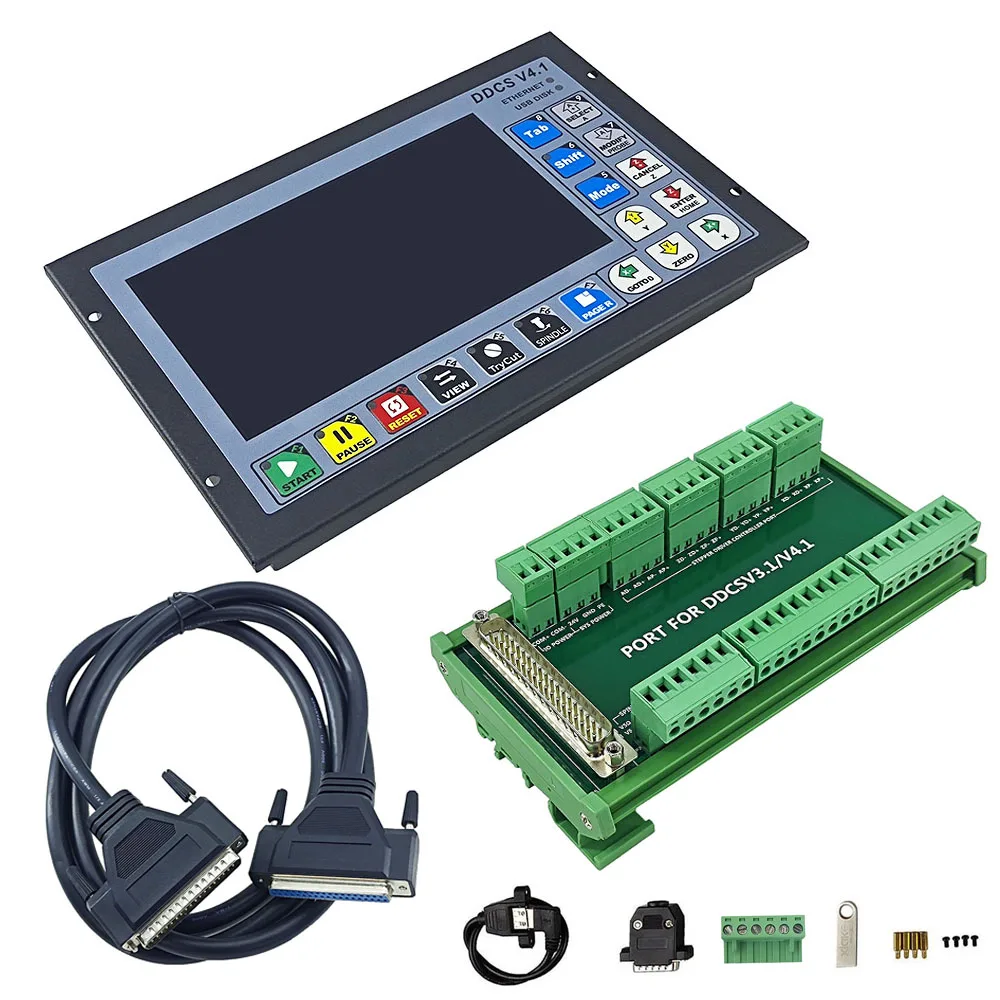

Embalagem do produto:

1 × controlador CNC DDCSV4.1 (3/4 eixos opcional)

1 unidade flash USB de 4 GB

1 × cabo de extensão USB e outros pequenos acessórios

1 × cabo de ligação de porta paralela

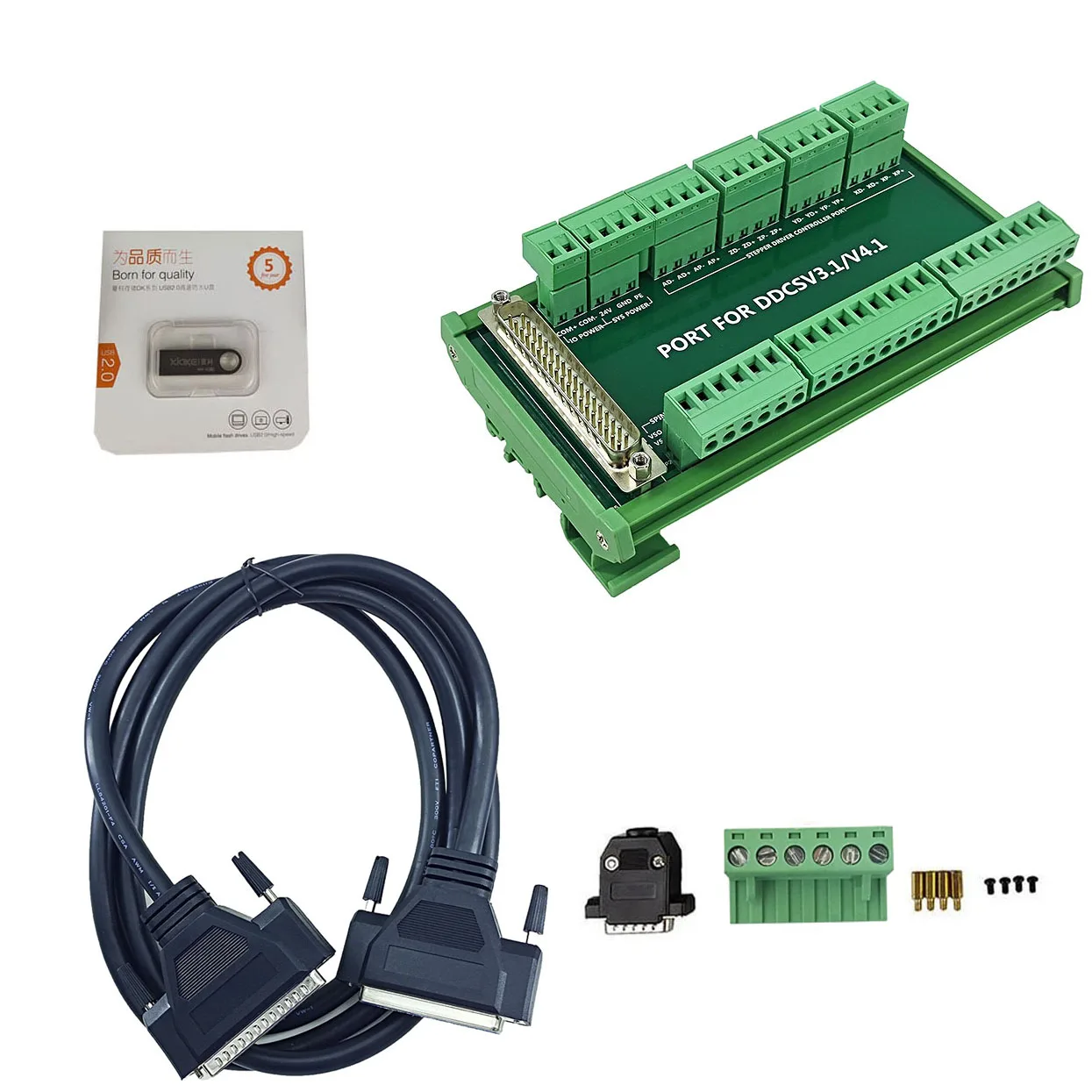

1 × placa de fuga

Introdução:

DDCS V4.1 é um controlador de movimento offline de 3/4 eixos atualizado com base em DDCS V3.1, V2.1 e V1.1.DDCS V4.1 continuou

Herdando os recursos consistentes, simples e eficientes da série DDCS, e de acordo com as deficiências do DDCS V3.1, o algoritmo foi melhorado e a rotação das instruções de programação foi aumentada.

Comandos, etc., melhoram a função de simulação, etc., suportam configuração da porta IO, etc., e melhoram a função do produto do controlador CNC DDCS como um todo, tornando-o mais funcional.

Mais estável e poderoso e mais adequado às necessidades do cliente.

O sistema CNC DDCS V4.1 adota estrutura de design ARM + FPGA, ARM completa a interface homem-máquina e a parte de análise de código, e FPGA completa o fundo

Algoritmo de camada e peça de geração de pulso de controle, o gerador de velocidade fpga adota gerador de velocidade de 32 bits, o que aumenta a resolução da velocidade e da aceleração.Supumir

Design razoável, controle confiável e operação conveniente, o DDCS V4.1 aprimora a função do produto e a estrutura do layout do painel, mas 17 teclas ainda podem completar todo o des-

operação de controle da máquina.DDCS V4.1 também suporta o conjunto de instruções G compatível com FANUC universal.

Parâmetros de desempenho:

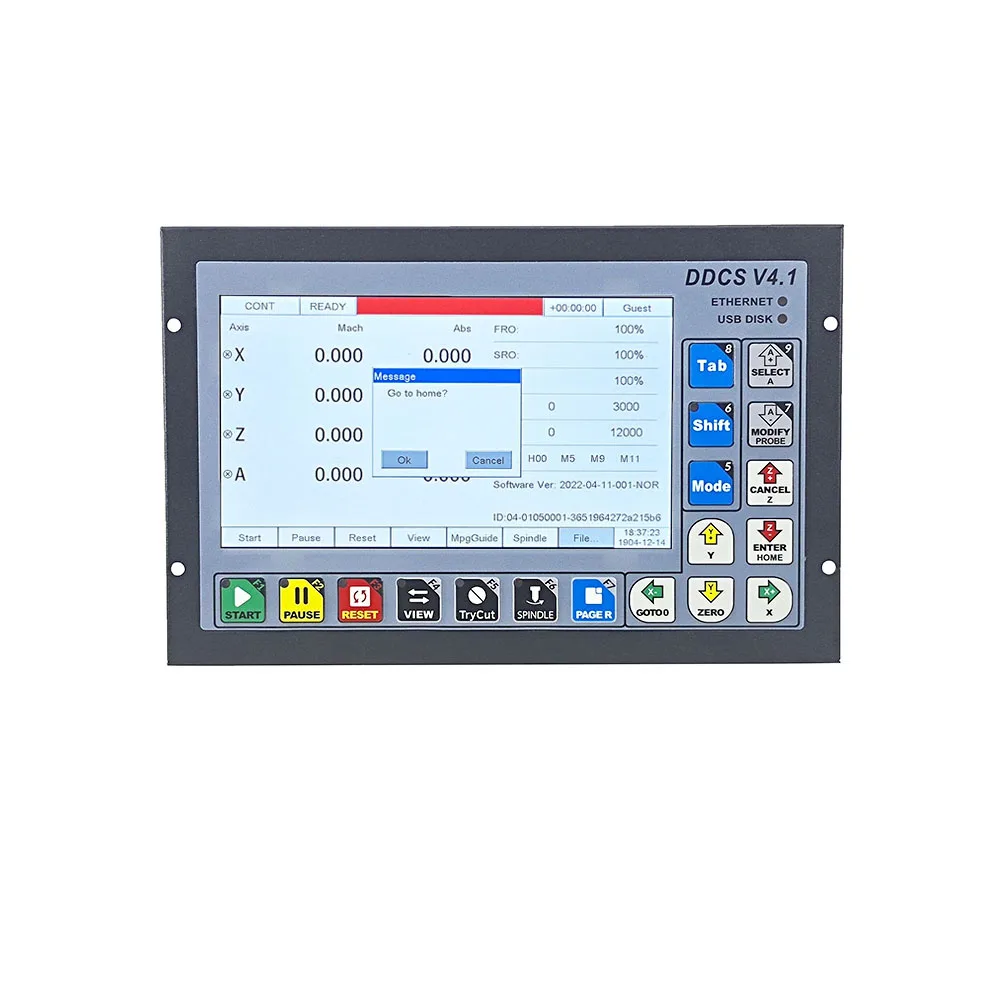

1) Tela de 7 polegadas, 17 teclas; 18 interfaces de entrada digital isoladas por optoacoplador, 3 portas de entrada digital isoladas por optoacoplador;

2) A nova versão fortalece o algoritmo e introduz um novo algoritmo para planejamento de movimento, o que torna o caminho de pequenos segmentos de linha mais suave através de erros de contorno configuráveis;

3) interface de saída analógica de controle de velocidade do fuso de 1 canal 0-10V, e o fuso pode ser configurado como um servo fuso;

4) O modo de acionamento de 3-4 eixos adota o modo diferencial e o modo de pulso duplo para os clientes escolherem, a frequência máxima de saída do pulso de interpolação é 500Khz;

5) Chip de controle principal ARM9, chip de algoritmo central FPGA;

6) Tela TFT de 7 polegadas; tamanho: 1024x600 pixels, resolução: 72 pixels/polegada;

7) O dispositivo de controle principal é uma entrada de energia de 24 VCC e a capacidade atual deve ser não inferior a 0,5 A; a entrada de alimentação da porta IO também é 24 VCC, e a capacidade atual deve ser

Não deve ser inferior a 0,5A; o sistema de controle da fonte de alimentação da fonte de alimentação de controle principal, a fonte de alimentação da porta IO IO da fonte de alimentação da porta IO; quando não há fonte de alimentação para a porta IO, todas as portas IO são inválidas;

8) Suporta MPG padrão;

9) Suporta corrida e ligação manual de eixo único e operação de distância fixa dos botões do painel;

10) Suporte para operação de linha especificada e ponto mais próximo;

11) Suporta configuração de ferramenta flutuante, configuração de ferramenta fixa, configuração de ponto de canto e medição de comprimento de ferramenta

12) Suporta processamento de matriz, processamento sequencial, fresagem plana e fresagem cilíndrica;

13) Suporta o ajuste de deslocamento de quatro eixos XYZA;

14) Suporta pontos de interrupção de pausa, pontos de interrupção de desligamento e pontos de interrupção de carga

15) Suporta operação de origem de várias peças, os usuários podem salvar a origem e carregar a origem conforme necessário

16) Suporta a operação de centralização dos eixos X e Y;

17) Suporta operação de simulação e durante a simulação, você pode ajustar a ampliação para observar cuidadosamente se o caminho de programação está alinhado com as expectativas e executar o limite de software

Verificação de bits, você pode pausar à vontade durante a simulação, após pressionar o botão Iniciar, o sistema começará a executar a partir do ponto de interrupção da simulação

18) A comunicação entre o controlador e o computador pode ser realizada através da porta de conexão Ethernet, o que é conveniente para operações como leitura e cópia de arquivos;

19) A memória do controlador é 1G; o comando G também pode ser lido no disco U e o tamanho do arquivo do comando G não é necessário;

pacote de fala;

20) O idioma do controlador adota codificação internacional e suporta basicamente todos os idiomas.Os clientes podem fazer vários idiomas de acordo com suas próprias necessidades.

21) O controlador DDCS V4.1 suporta apenas interruptor de limite tipo NPN;

22) Os direitos de uso do controlador incluem operador, administrador e superadministrador.

Novos recursos do DDCS V4.1 vs. DDCS V3.1:

1) Adicionada transferência de arquivos via Ethernet;

2) A função do eixo de mapeamento é adicionada à função CNC (pode ser usada para configurar a máquina de estrutura de pórtico duplo em Y);

3) O fuso também pode ser configurado como fuso servo;

4) Adicionado ajuste de polarização;

5) O comando de programação de coordenadas polares e o comando de rotação são adicionados ao comando, e o comando de compensação de raio é perfeito;

6) O planejamento de movimento apresenta um novo algoritmo para tornar o caminho dos pequenos segmentos de linha mais suave através de erros de contorno configuráveis;

7) Um total de três funções de detecção são suportadas: detecção de canto, detecção de centro de círculo interno e detecção de centro de círculo externo;

8) Melhore a função de início de linha especificada e a função de início de ponto mais próximo, não importa quão grande seja o arquivo, ele pode ser iniciado rapidamente em alguns segundos;

9) Melhorar a função de simulação.Durante a simulação, você pode ajustar a ampliação para observar cuidadosamente se o caminho de programação atende às expectativas e realizar uma verificação de limite de software.

, durante a simulação pode ser pausada à vontade, após pressionar o botão Iniciar, o sistema começará a executar a partir do ponto de interrupção da simulação;

10) Em termos de porta de entrada, a função de porta pode ser configurada arbitrariamente e o suporte de alarme do driver é adicionado;

11) Para o eixo a, um codificador cíclico é adicionado.O codificador cíclico é especialmente útil para processar arquivos onde uma continua crescendo;

12) Há também um prompt de erro de análise.O DDCS V3.1 nunca foi presente e, se houver um erro de análise, ele irá parar diretamente;

13) O idioma adota codificação internacional, que suporta basicamente todos os idiomas.A vantagem é que pode ser usado como pacote de idiomas de vários personagens;

14) Aumentar o parâmetro de configuração de aceleração de parada de emergência para resolver o enorme impacto causado pela parada direta quando a máquina-ferramenta se move em alta velocidade;

15) O gerador de velocidade FPGA adota um gerador de velocidade de 32 bits e a resolução de velocidade e aceleração é maior.

O tamanho do painel do produto é 237 mm * 153,7 mm * 5,2 mm;

O tamanho do corpo principal é 237 mm * 153,7 mm * 48,2 mm;

O tamanho do furo quadrado de instalação do gabinete é 228,5 mm * 83,7 mm
