- Produto Químico de Alta Preocupação: Nenhum
- É um dispositivo inteligente: Não
- Aplicação: MÁQUINA DE FRESAGEM
- Número do modelo: DDCS V4.1
- Nome da marca: Digital Dream
- Origem: CN (Origem)
- Certificação: CE
- Axis options: 3/4 Axis
- Max. Output Frequency: 500KHz per axis
- Display / Screen: 7" TFT Display, resolution ratio: 1024x600 px.
- Inputs / Outputs: 18 / 3
- Spindle Control: Analog spindle(0~10V) and also Servo spindle
- Functions: Slave axis; Centers; Try cutting
- Supports: Float Probe, Fix Probe, Vertex Probe and Tool Length Measurement.
- Limited switch: only support NPN type limited switch
- Certificate: CE

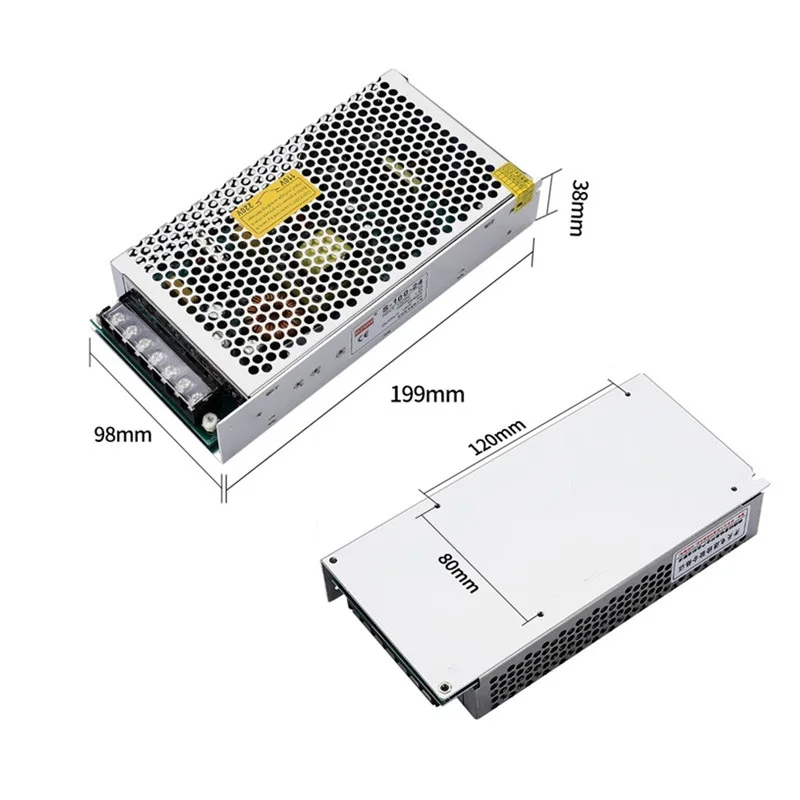

- Power Supply: 24VDC
Fabricante original de controlador de movimento CNC com um armazém nos EUA.

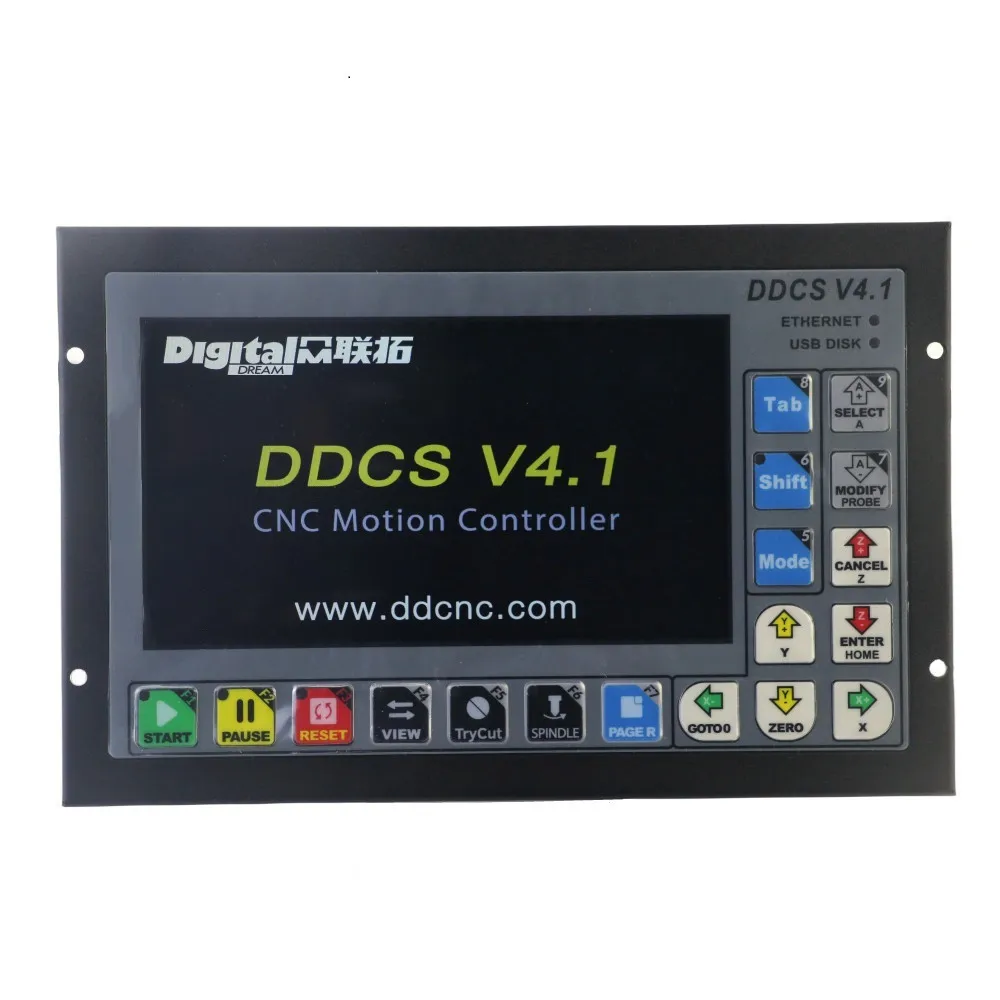

O DDCS V4.1 é um controlador de movimento autônomo atualizado disponível em configuração de 3 ou 4 eixos, projetado para sistemas de motor de passo e servo, melhorando o DDCS V3.1 com software e hardware aprimorados.Possui função escravo, tela TFT de 7 polegadas, 17 teclas de operação e saídas opcionais de modo diferencial e modo de pulso duplo, com saída de pulso máxima de 500kHz por eixo.Ele suporta interpolação linear de 2 a 4 eixos e circular de 2 eixos, oferecendo controle preciso e fácil de usar para aplicações CNC, como fresadoras, máquinas de gravação e roteadores CNC... etc.
Recursos da CHAVE DDCS V4.1:
1, Indludes18 entradas digitais isoladas fotoelétricas e 3 saídas digitais isoladas fotoelétricas.

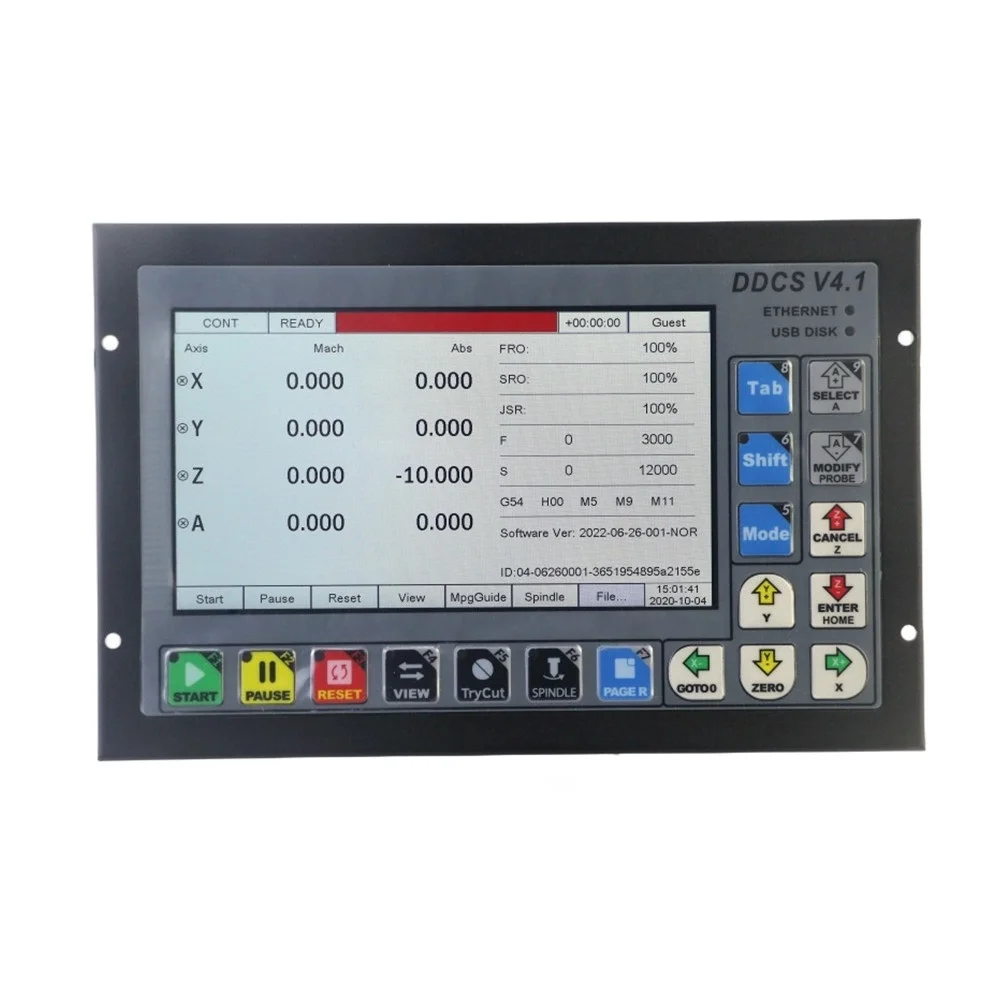

Tela TFT de 2, 7 polegadas com resolução de 1024x600 px e 17 teclas de operação.

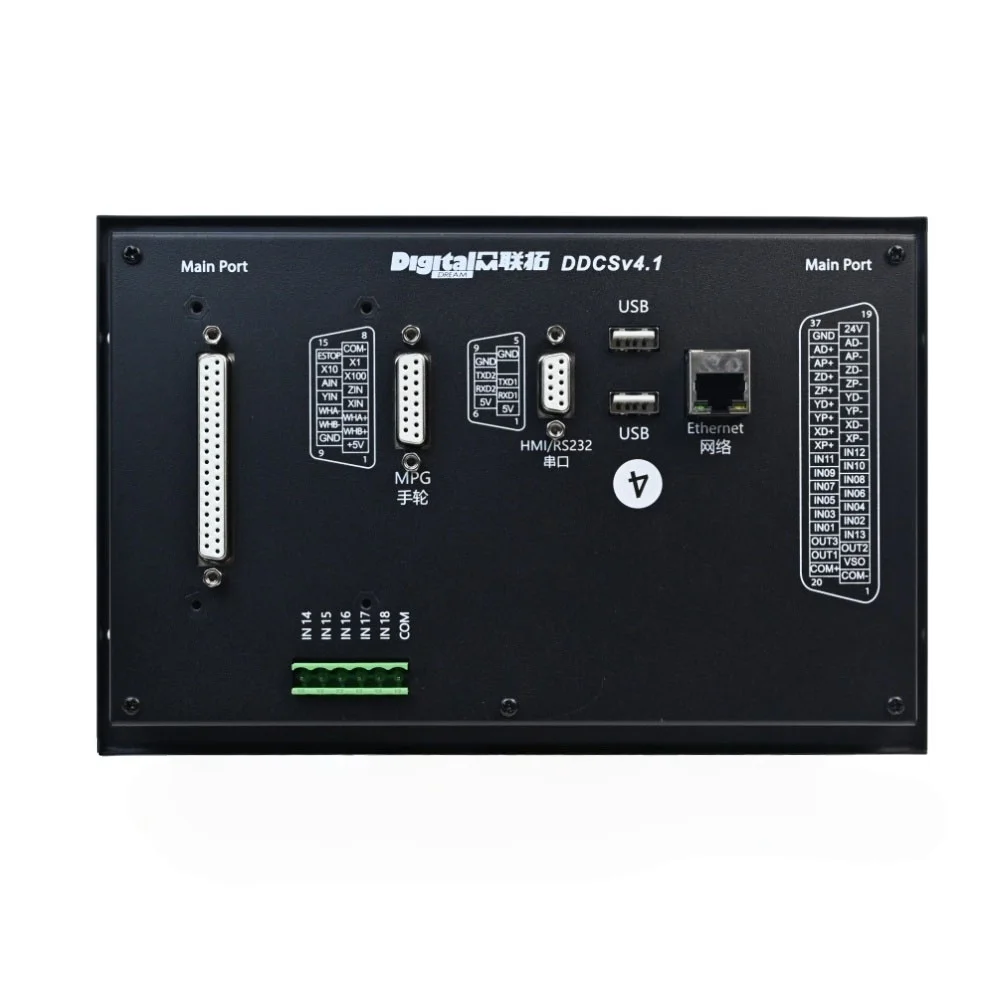

3, adicionadas portas USB e Ethernet.Suporta arquivo de conjunto de código G Fanuc abrangente, sem tamanho limitado do arquivo de código G.
4, Suporte multilíngue: Disponível em inglês, russo e chinês, com suporte para codificação internacional e adição de idioma personalizado.
5, chip de controle principal ARM9, chip de algoritmo central FPGA.Sistema FPGA citou gerador de velocidade de 32 bits.
6, o fuso pode ser configurado como fuso analógico (0 ~ 10V) e também suporta servo fuso.
7, oferece modo diferencial e sinal de saída de modo de pulso duplo para interpolação linear opcional de 2-4 eixos, qualquer interpolação circular de 2 eixos.Além disso, o DDCS V4.1 incorpora comandos de programação de coordenadas polares, comandos de rotação e comandos de compensação de raio refinado.
8, Funcionalidade Escravo: Suporta eixos Escravo X, Y ou Z, ideal para máquinas de pórtico com motores independentes nos eixos principais.
9, polarização de eixo e localização intermediária: suporta ajuste de polarização para eixos XYZA e localização intermediária para eixos X e Y.
10, Codificador de ciclo do eixo A: Codificador de ciclo adicionado para eixo A permite rotação ilimitada, com janela de alerta de análise para monitoramento.
11, Adicionadas portas de entrada de alarme do driver e podem configurar o número das portas como desejar.(Igual ao DDCS-Expert.)
12, suporta ponto de interrupção de pausa, ponto de interrupção de recuperação de corte de energia e ponto de interrupção carregado.
13, Permite criação e carregamento de vários pontos de origem.
14, suporte de sonda: suporte para sonda flutuante, sonda de fixação, sonda de vértice e medição de comprimento de ferramenta.
15, suporte para usinagem de matrizes, usinagem em sequência, usinagem de planos de fresagem e usinagem cilíndrica de fresagem.
16, Manuseio eficiente do programa: Sem limitação no tamanho do arquivo G-code, com ativação rápida de funções como início da linha especificada e início do ponto mais próximo.
17, Controle de aceleração: Parâmetros aumentados para aceleração durante paradas de emergência, minimizando a perda de posição e garantindo interrupções suaves da máquina.
O pacote inclui:
* 1 x controlador offline CNC DDCSV4.1 (disponível em opções de 3 ou 4 eixos)
* 1 x placa terminal de fiação (para DDCS V4.1 e DDCS V3.1)
* 1 x cabo DB37 2 metros, (para a fiação entre a placa terminal e o controlador)
* 1 unidade flash USB de 4 GB
* 1 x cabo de extensão USB 29cm

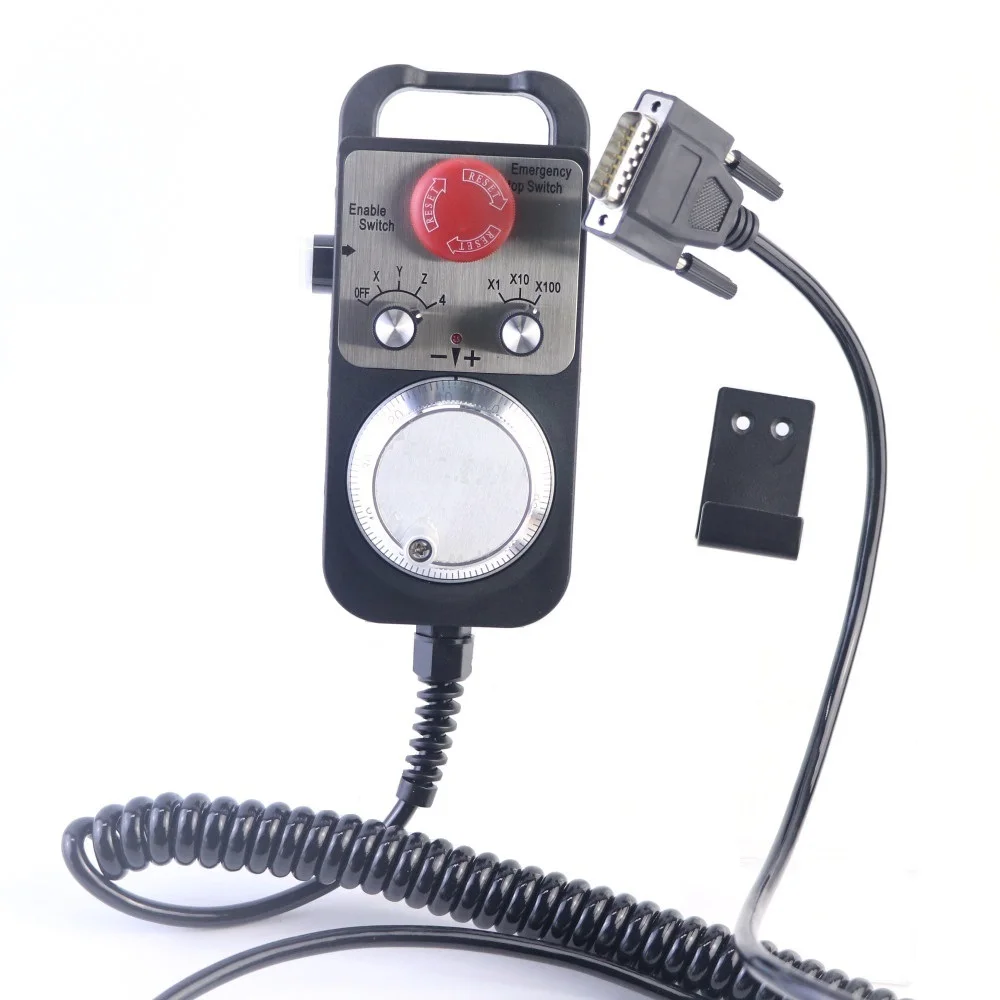

* 1 x plugue macho DB-15 para conexão MPG
* 1 x terminal estrela/pausa/stop/com
* 1 x outros pequenos acessórios
(Aviso: entre em contato conosco para obter o manual do usuário. Nossas vendas também entrarão em contato com você on-line após sua compra para enviar o manual do usuário.Alternativamente, você pode baixá-los do nosso site oficial:www.ddcnc.com)

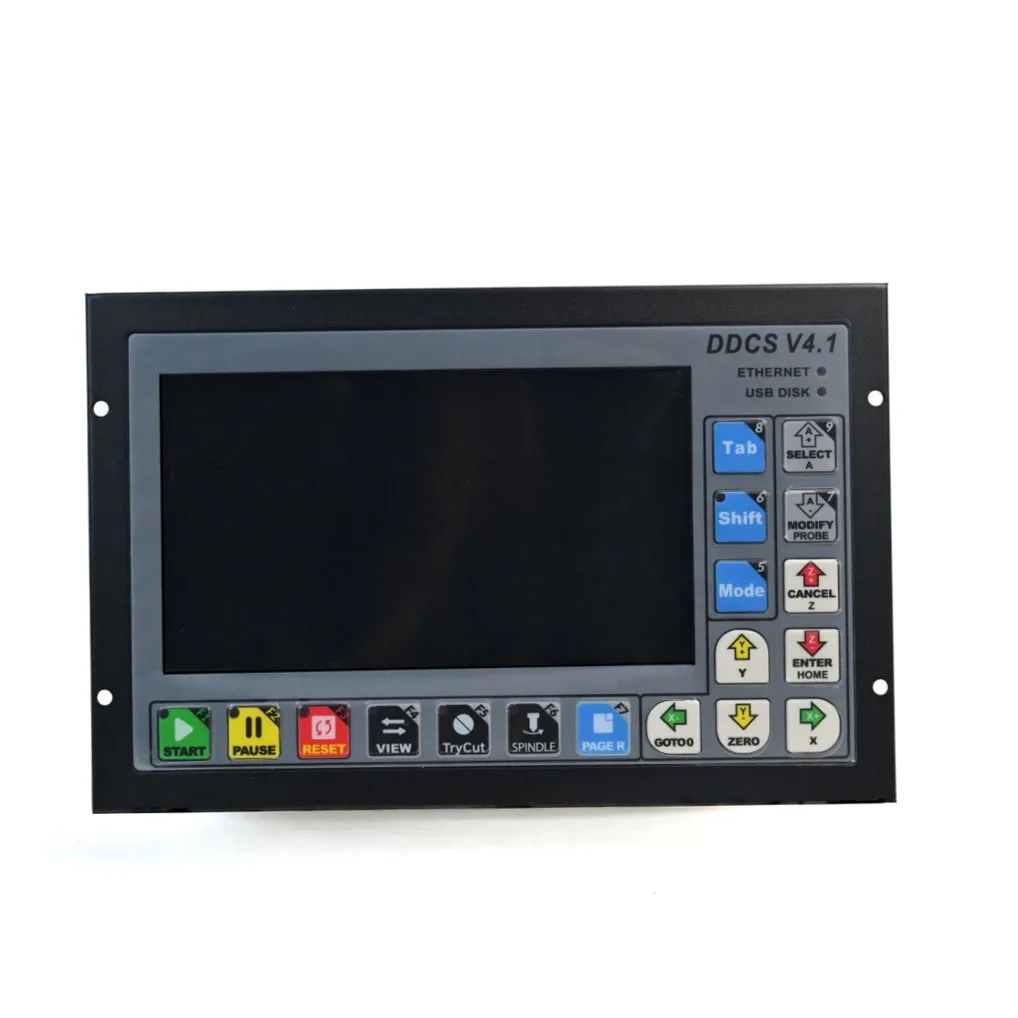

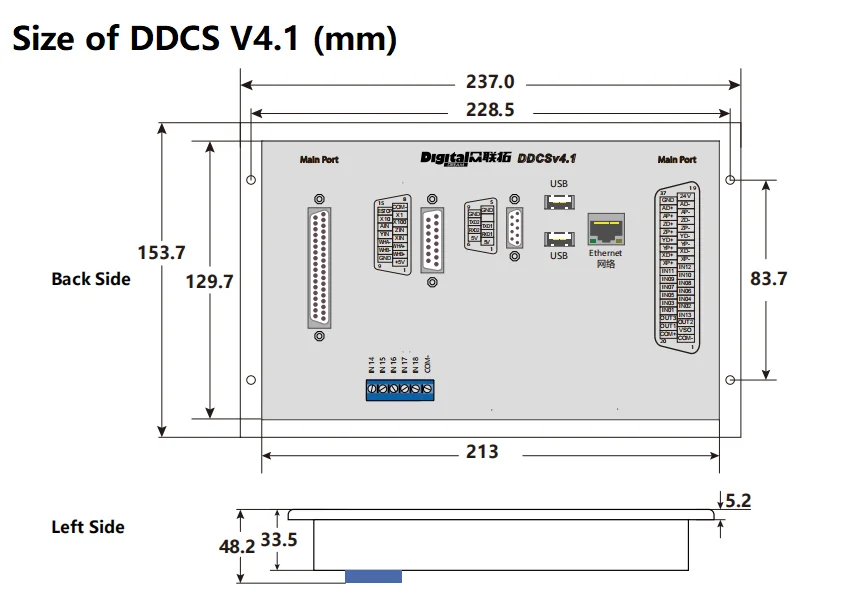

A estrutura do layout do painel do DDCS V4.1 é muito racional para economizar espaço.Todas as operações são controladas por apenas 17 teclas e as teclas são teclas compostas que podem atuar como teclas de função ou teclas numéricas.Dimensão DDCS V4.1 da seguinte forma:
Placa de fiação DDCS V4.1 define, o método de conexão consulte o manual.
Os usuários podem configurar todas as portas de entrada e saída (vá para a página de parâmetros e encontrar “Parâmetros de sinal de saída” e “Parâmetros de sinal de entrada” para configurar o número de portas conforme necessário)

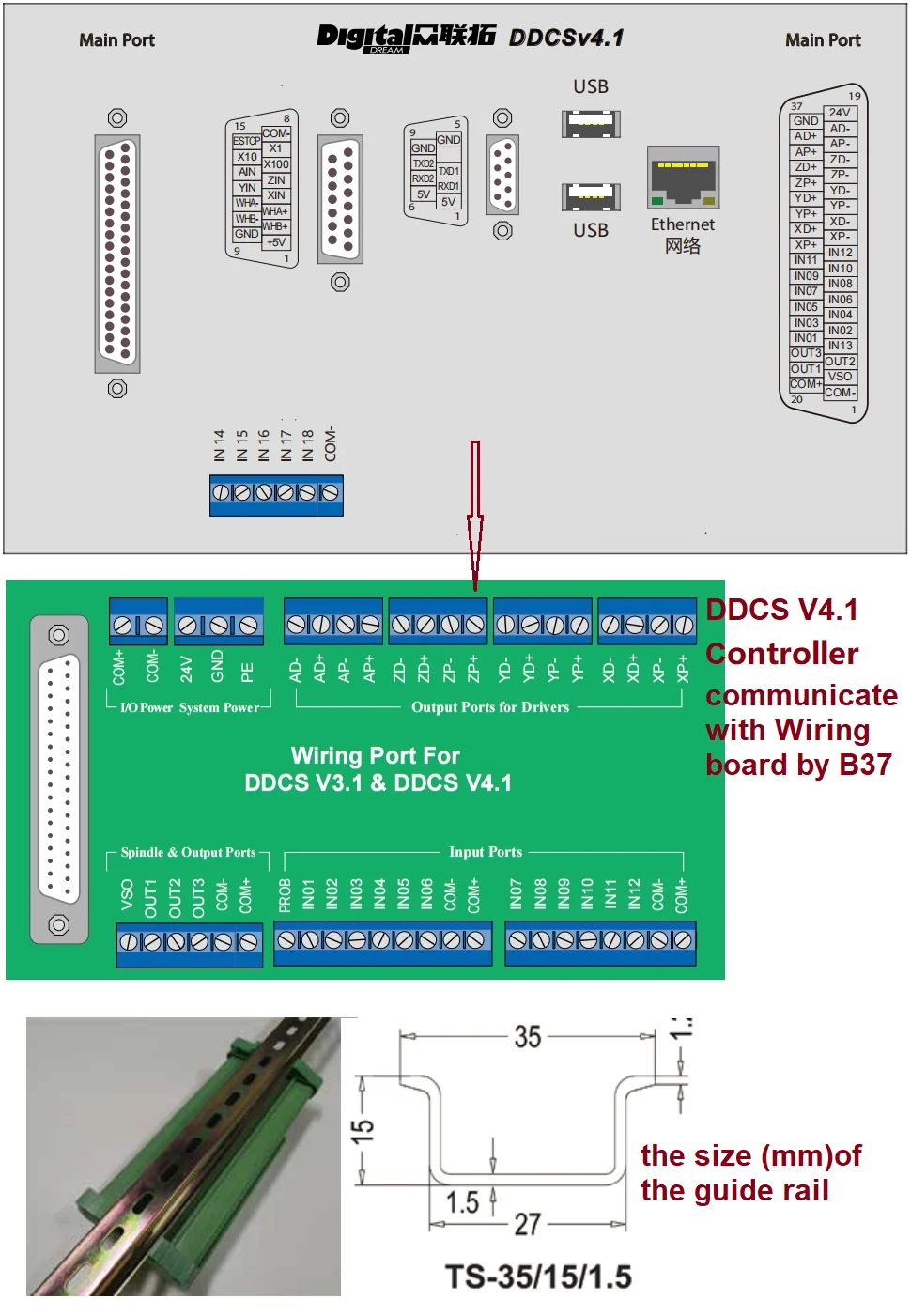

Para facilitar aos engenheiros a instalação do controlador no gabinete de controle, o DDCS V4.1 fornece uma placa terminal de fiação.A placa de fiação é conectada ao host do controlador por meio de um cabo blindado DB37.Existem acessórios de parafuso na interface, que são muito firmes e confiáveis.
O usuário pode instalar a placa de fiação no gabinete de controle com o trilho guia C45 correspondente, o tamanho do trilho guia é mostrado a seguir

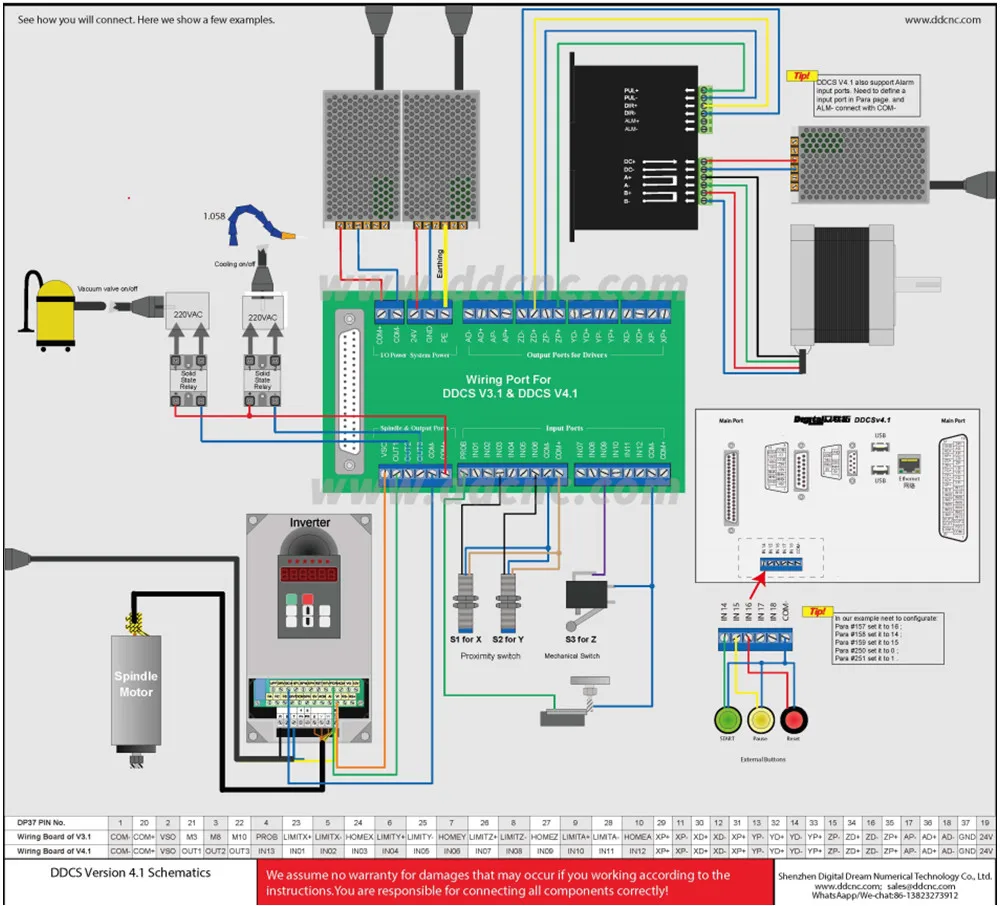

Instruções de fiação DDCS V4.1
