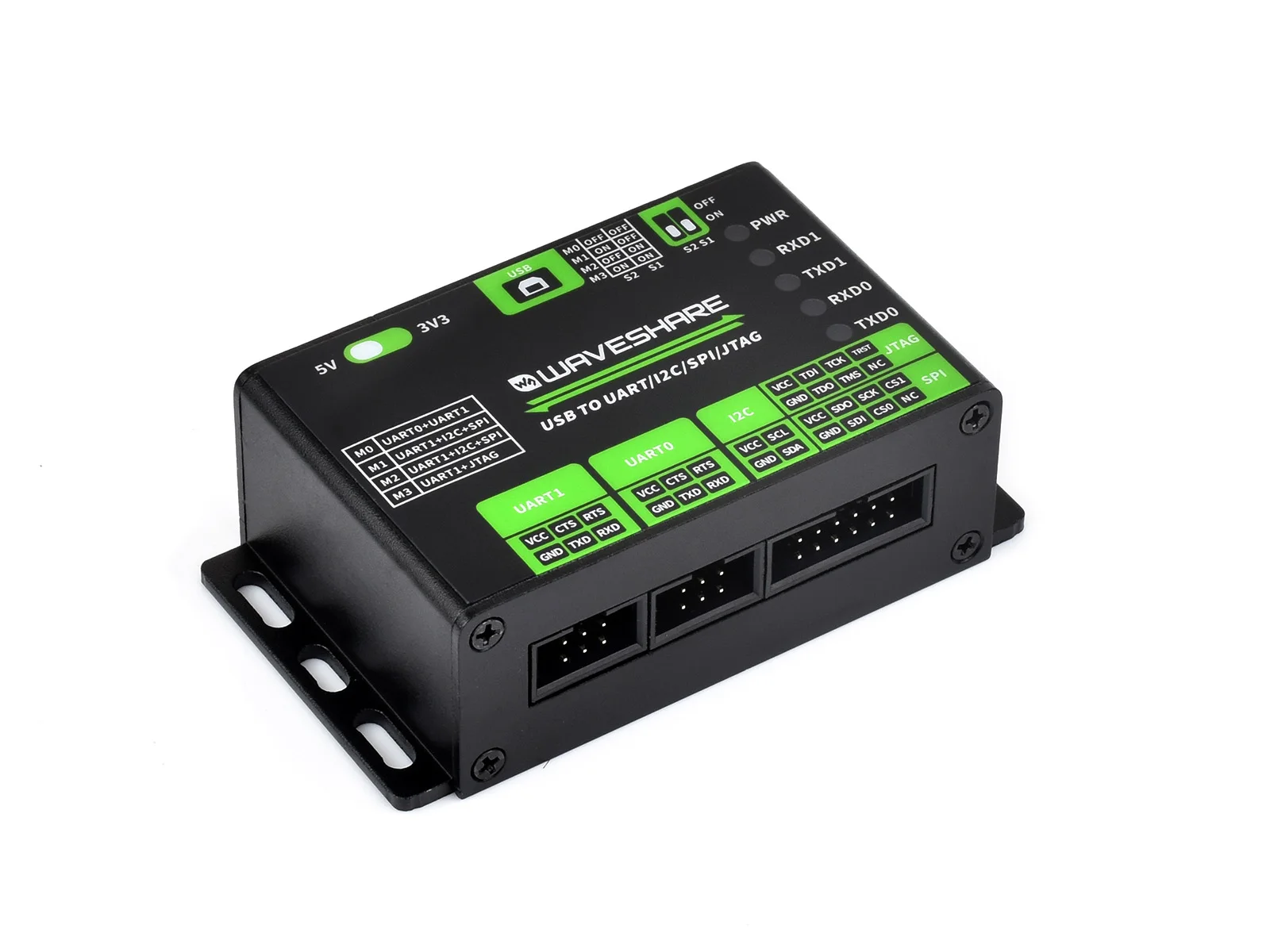

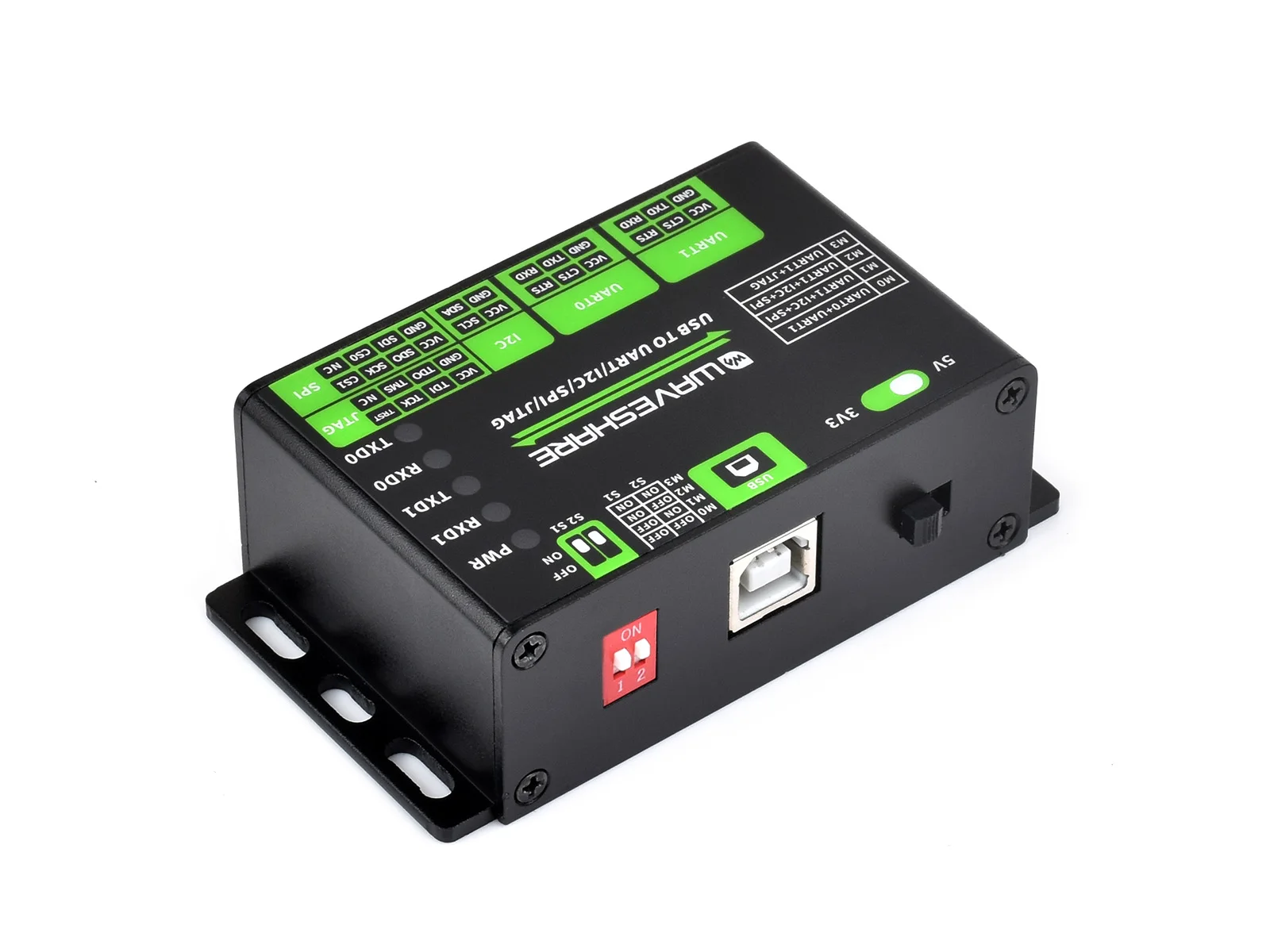

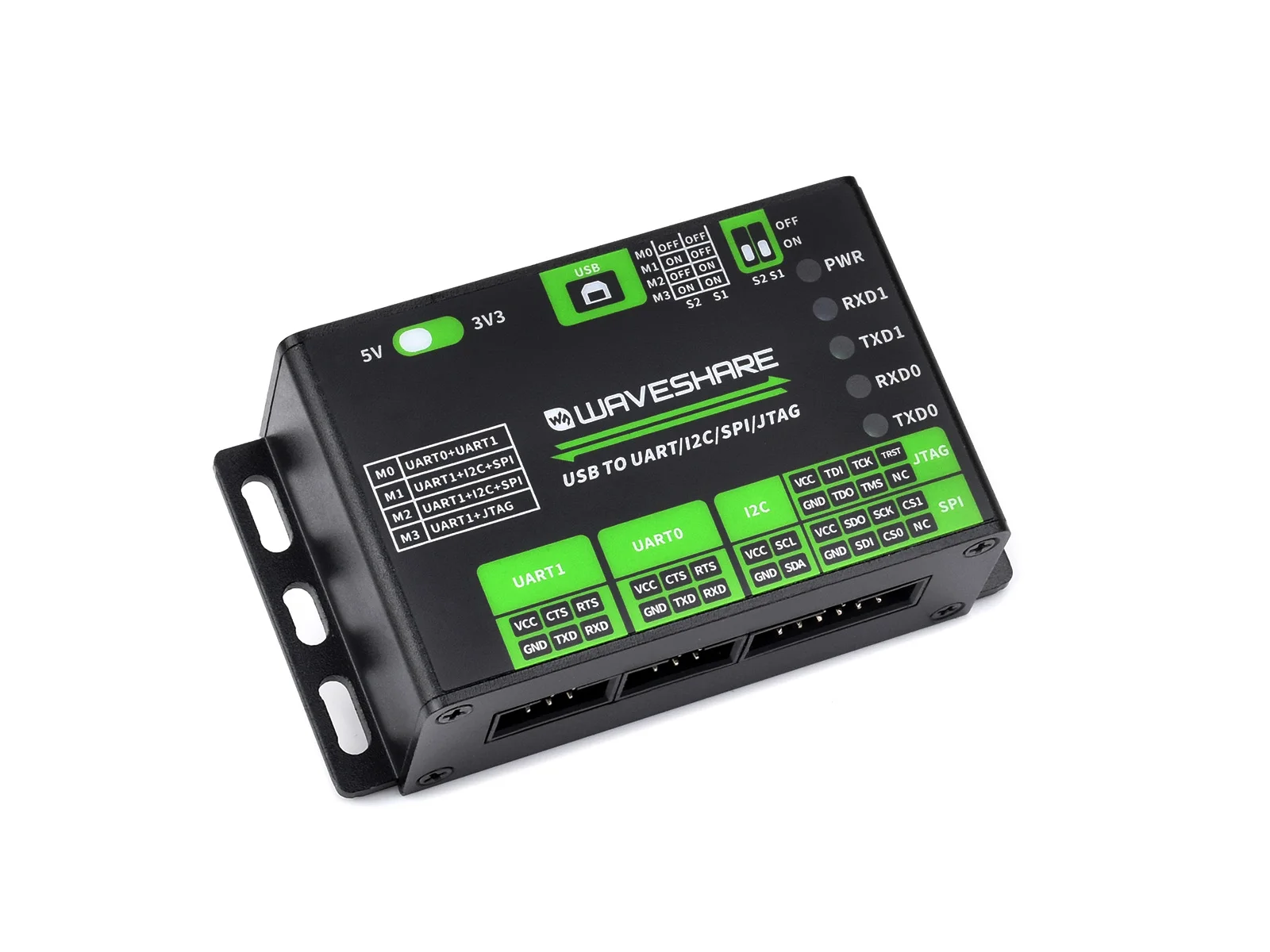

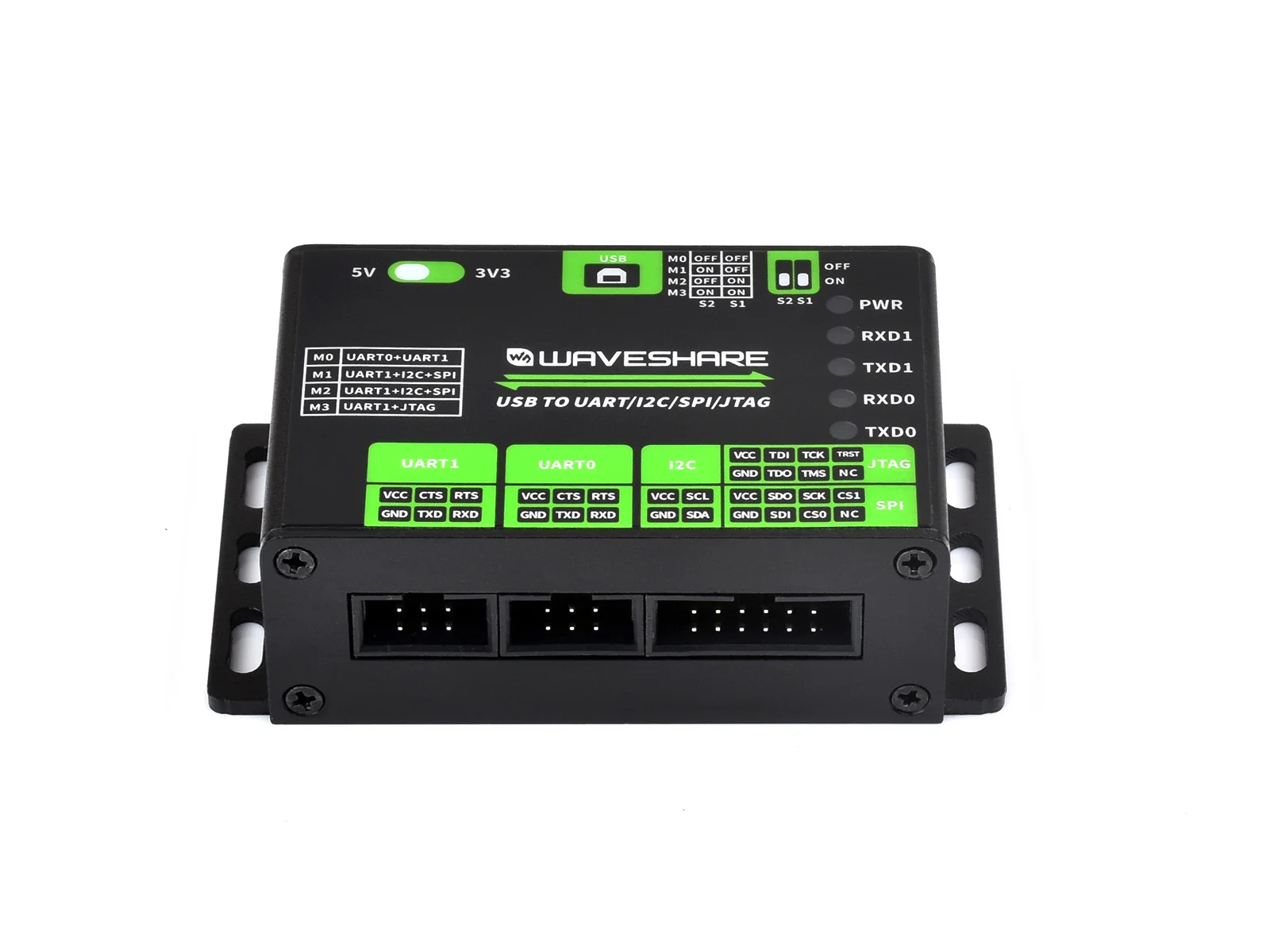

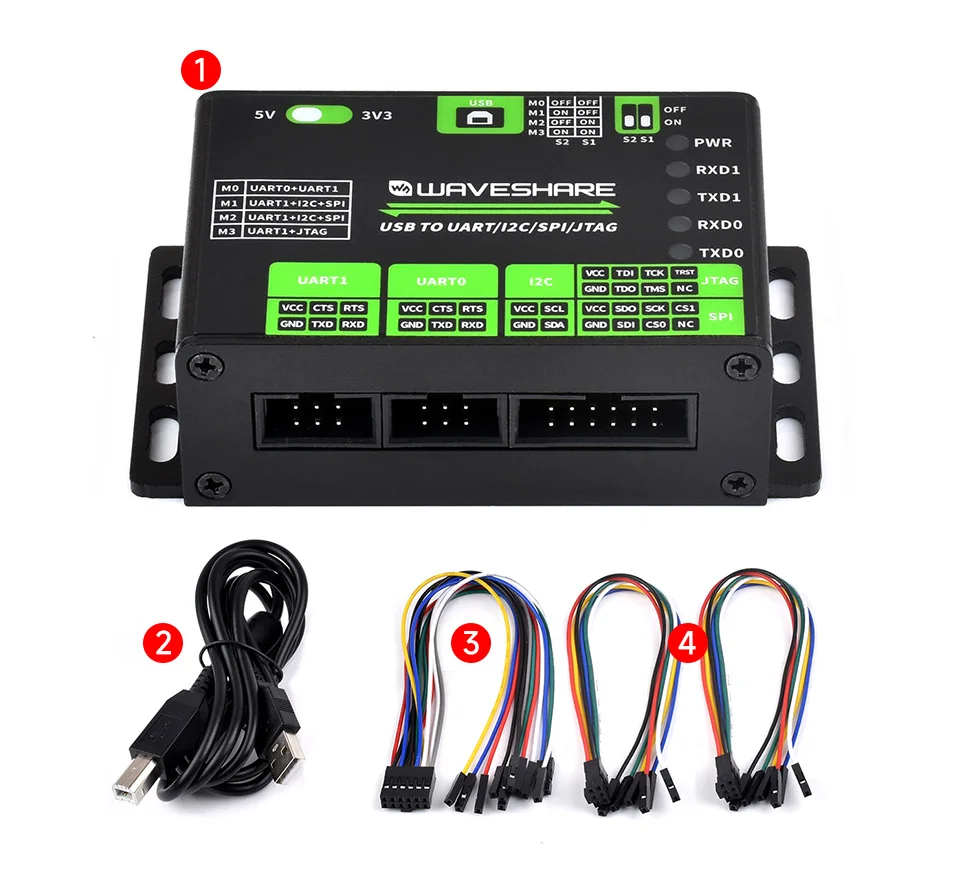

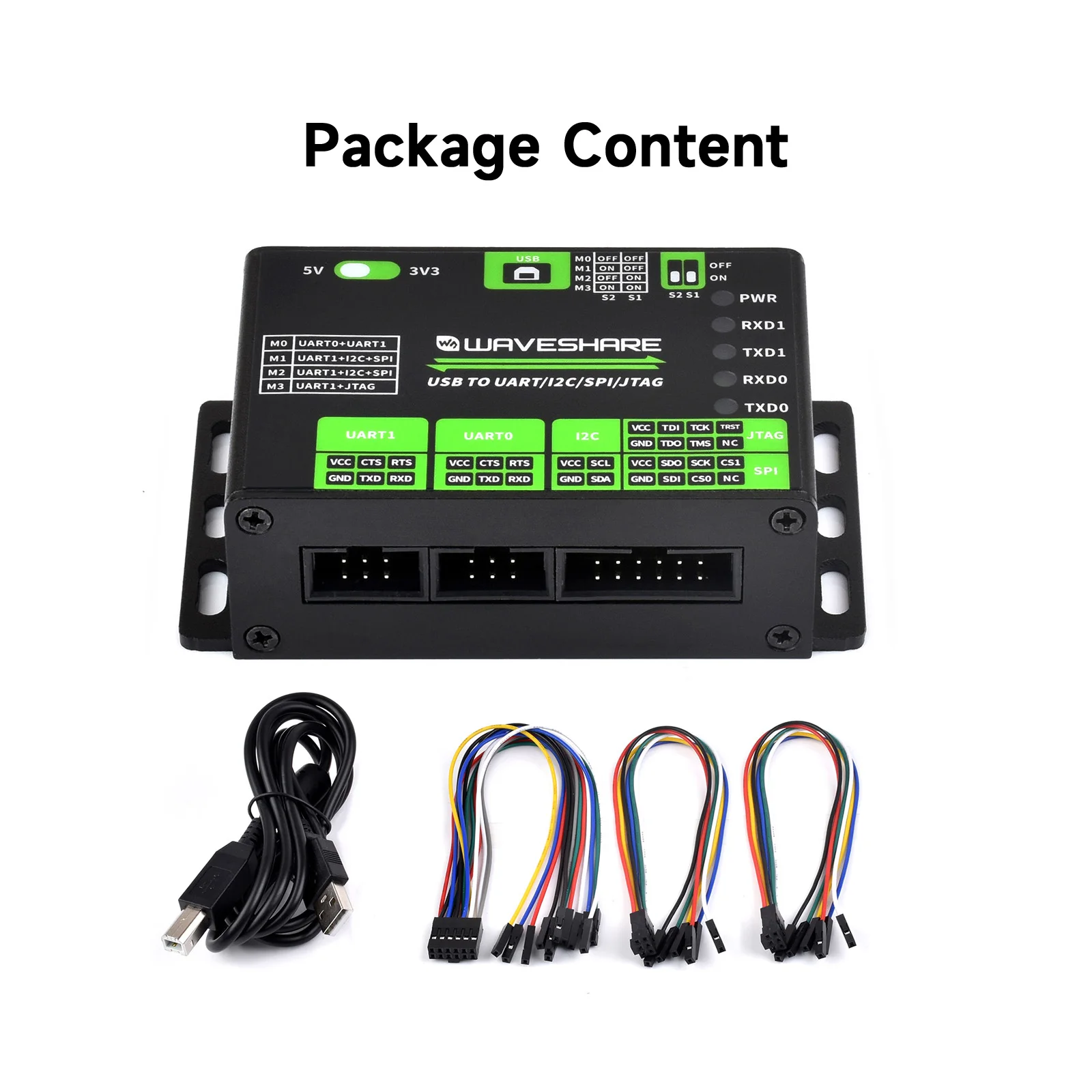

Name: Conversor Waveshare USB para UART/I2C/SPI/JTAG, suporta múltiplas interfaces, compatível com 3,3 V e 5 V, vários sistemas
SKU: 1005008003813037
Availability: InStock

Químico Hign-em causa: Nenhum
Número do modelo: Y
Tipo: Módulo
Origem: CN (Origem)
Condição: novo
HOST INTERFACE: USB
POWER SUPPLY: USB port, 5V
OPERATING LEVEL: 3.3V/5V (select via onboard switch)
Connector: USB-B
Interface protection: Resettable fuse, ESD protection

DESCRIÇÃO

Conversor USB para UART/I2C/SPI/JTAG, suporta múltiplas interfaces, compatível com 3,3 V e 5 V, vários circuitos de proteção, suporte para vários sistemas, caixa de liga de alumínio, suporte para montagem em parede e em trilho

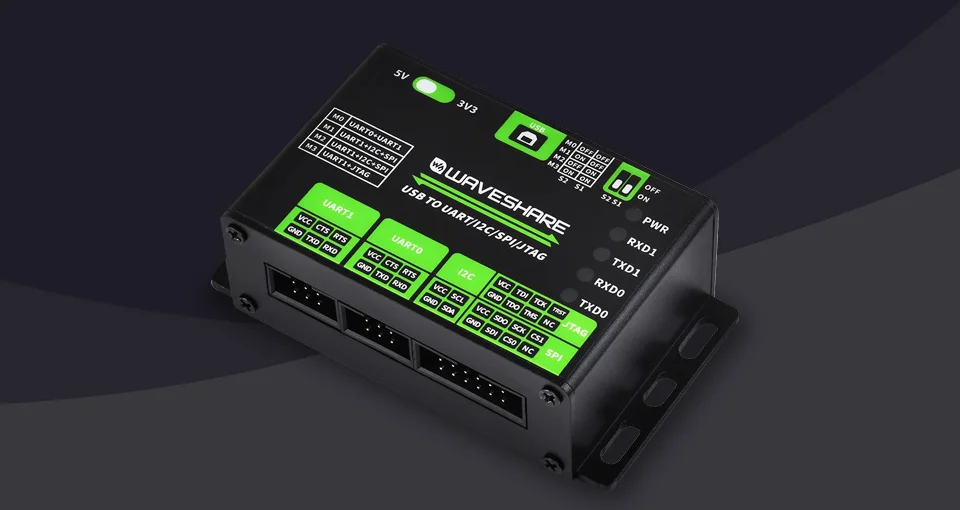

USB PARA UART/I2C/SPI/JTAG

Suporta múltiplas interfaces| Compatível com 3,3 V e 5 V

Recursos de relance

Suporta USB para UART de 2 canais ou USB para UART de 1 canal + I2C de 1 canal + SPI de 1 canal ou USB para UART de 1 canal + JTAG de 1 canal
Suporta interfaces UART de alta velocidade de 2 canais, taxa de transmissão de até 9 Mbps, com controle automático de fluxo de hardware CTS e RTS
Suporta interface I2C de 1 canal, para fácil operação da EEPROM através do computador host ou programação de dispositivos I2C, como OLED e sensor
Suporta interface SPI de 1 canal, com 2 pinos de sinal de seleção de chip, capaz de controlar dispositivos escravos SPI de 2 canais em momentos diferentes
Suporta interface JTAG de 1 canal, pode ser usado com OpenOCD para depuração e teste (devido ao teste limitado de chips e funções de software, os usuários precisam avaliar e testar esta função por conta própria)
Circuito de conversão de nível integrado de 3,3 V e 5 V para alternar o nível operacional da interface de comunicação, melhor compatibilidade
Fusível reajustável integrado e circuito de proteção ESD, fornece comunicação à prova de sobrecorrente/sobretensão, segura e estável
Caixa de liga de alumínio com superfície de polimento fosco por oxidação, abertura de processo CNC, sólida e durável, bem trabalhada
Conectores USB-B e DC de alta qualidade, plug & pull suave, duráveis e confiáveis, com proteção anti-reversa

Especificações

INTERFACE DO HOST	USB
FONTE DE ENERGIA	Porta USB, 5V
NÍVEL DE OPERAÇÃO	3,3 V/5 V (selecione via interruptor integrado)
USB	Conector	USB-B
USB	Proteção de interface	Fusível reconfigurável, proteção ESD
UART	Canal	2 (o interruptor DIP vermelho precisa ser definido para o modo M0)
	Conector	Conector IDC de 6 pinos
	Taxa de transmissão	1200bps ~ 9 Mbps
	Controle de fluxo de hardware	CTS e RTS
I2C	Canal	1 (o interruptor DIP vermelho precisa ser definido para o modo M1/M2)
I2C	Conector	Conector IDC 12PIN (os primeiros 4 pinos são I2C)
SPI	Canal	1 (o interruptor DIP vermelho precisa ser definido para o modo M1/M2)
SPI	Conector	Conector IDC de 12PIN (os últimos 8 pinos são SPI)
JTAG	Canal	1 (o interruptor DIP vermelho precisa ser definido para o modo M3)
JTAG	Conector	Conector IDC de 12PIN (os últimos 8 pinos são JTAG)

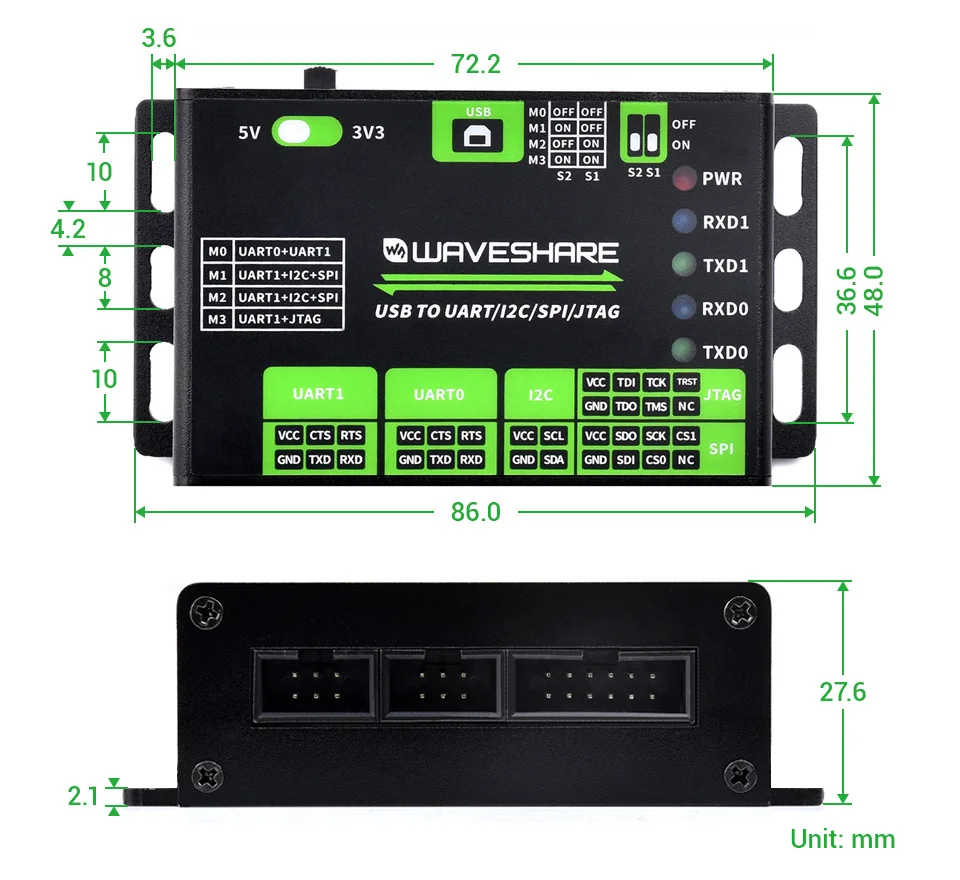

DIMENSÕES	86.0×48,0×27,6 mm

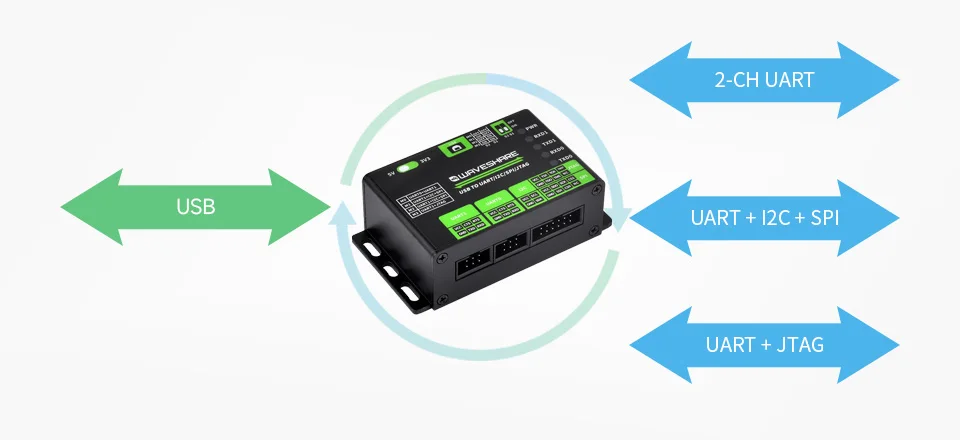

Função Primária

Fácil de controlar e depurar vários dispositivos de interface via PC, suporta USB para UART de 2 canais ou USB para UART de 1 canal + I2C de 1 canal + SPI de 1 canal, ou USB para UART de 1 canal + JTAG de 1 canal

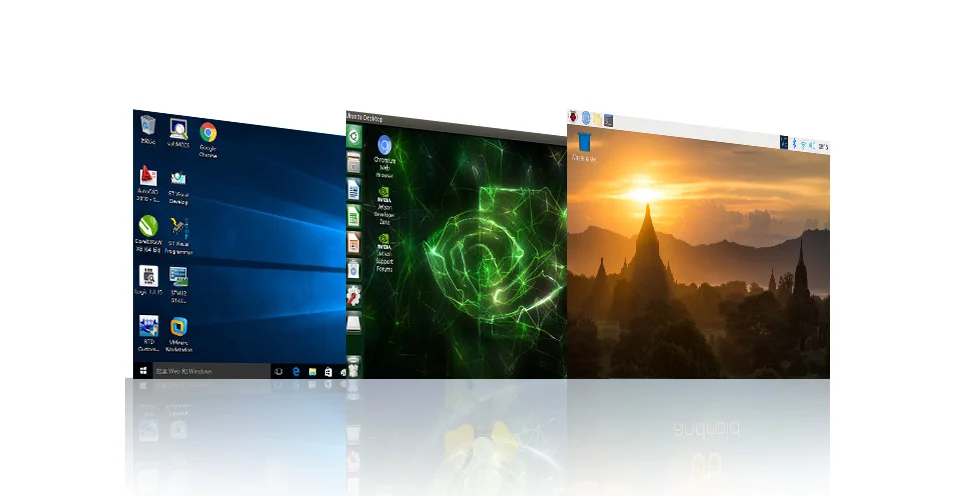

Suporte a vários sistemas

Suporta Win7/8/8.1/10/11, Linux, etc.

Ambientes de aplicação

Adequado para estudantes universitários, engenheiros técnicos, entusiastas de eletrônicos ou fabricantes de bricolage para aprendizagem e depuração

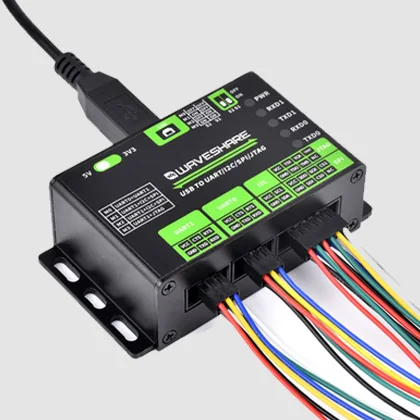

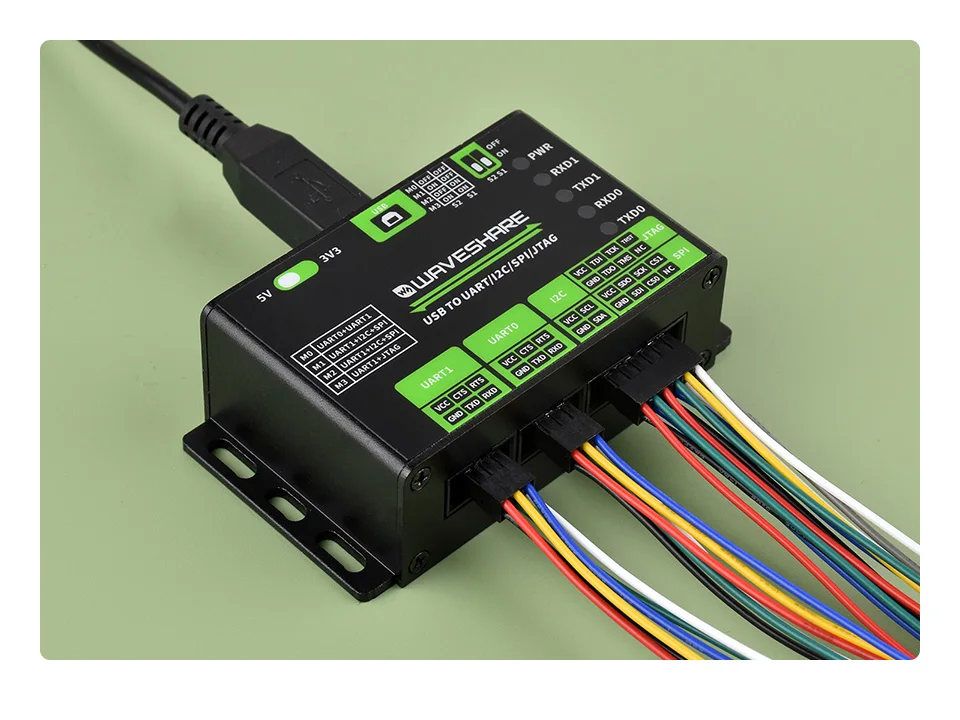

Suporta várias interfaces
Suporta múltiplas interfaces de depuração de comunicação, a maioria das quais pode ser usada ao mesmo tempo

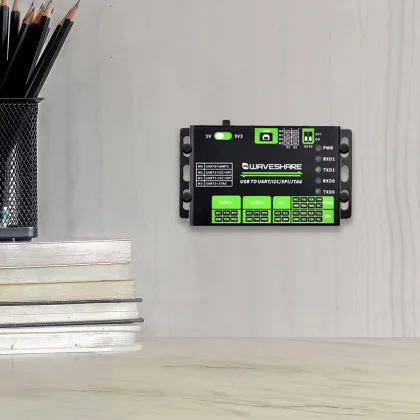

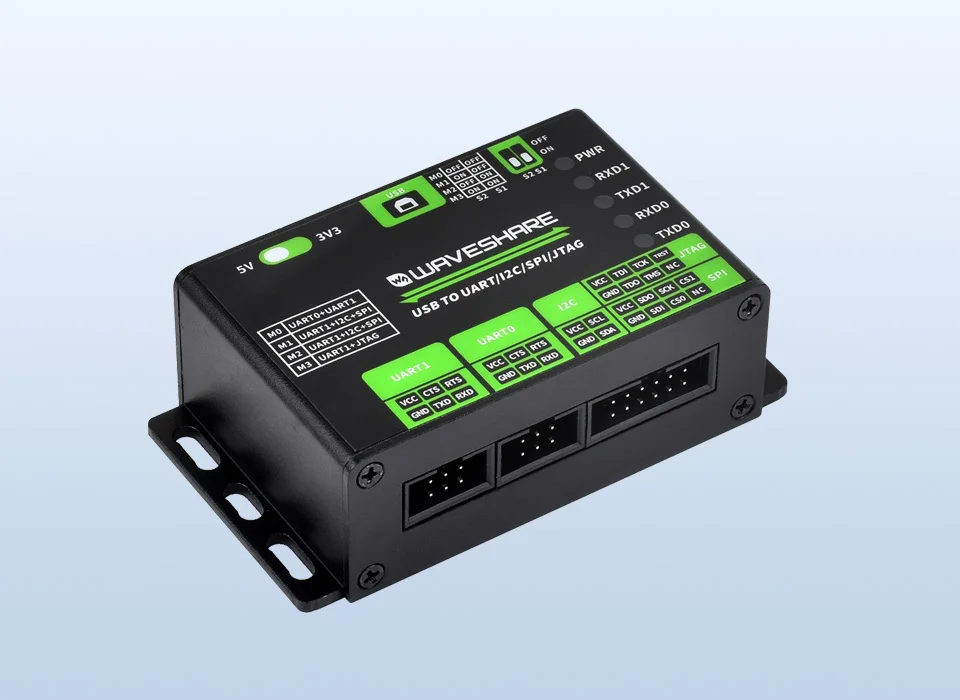

Pequeno e compacto, fácil de instalar
Instalação flexível, adequada para vários dispositivos

Orifícios dos parafusos reservados
Fácil de montar, caixa de metal industrial, robusta e durável

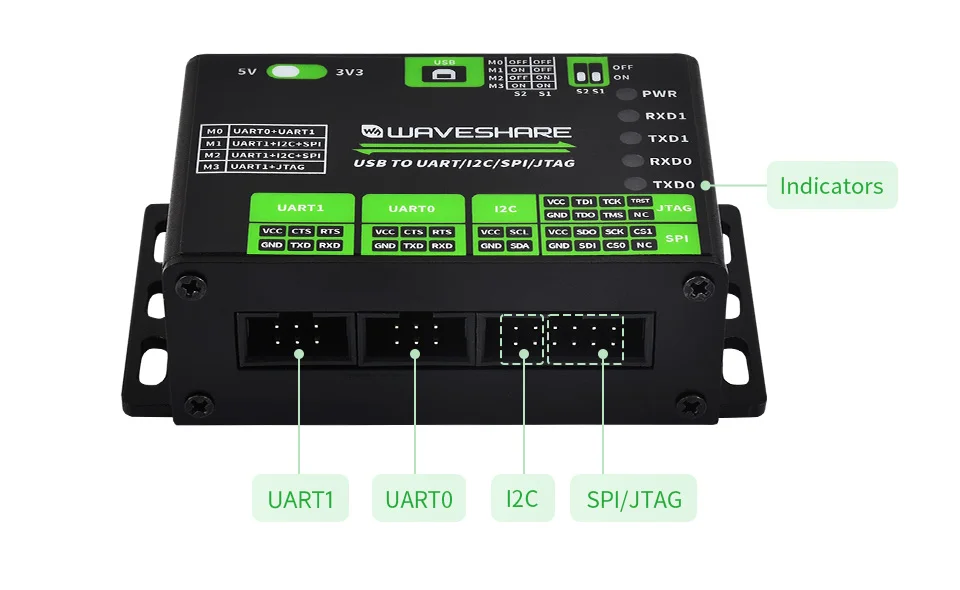

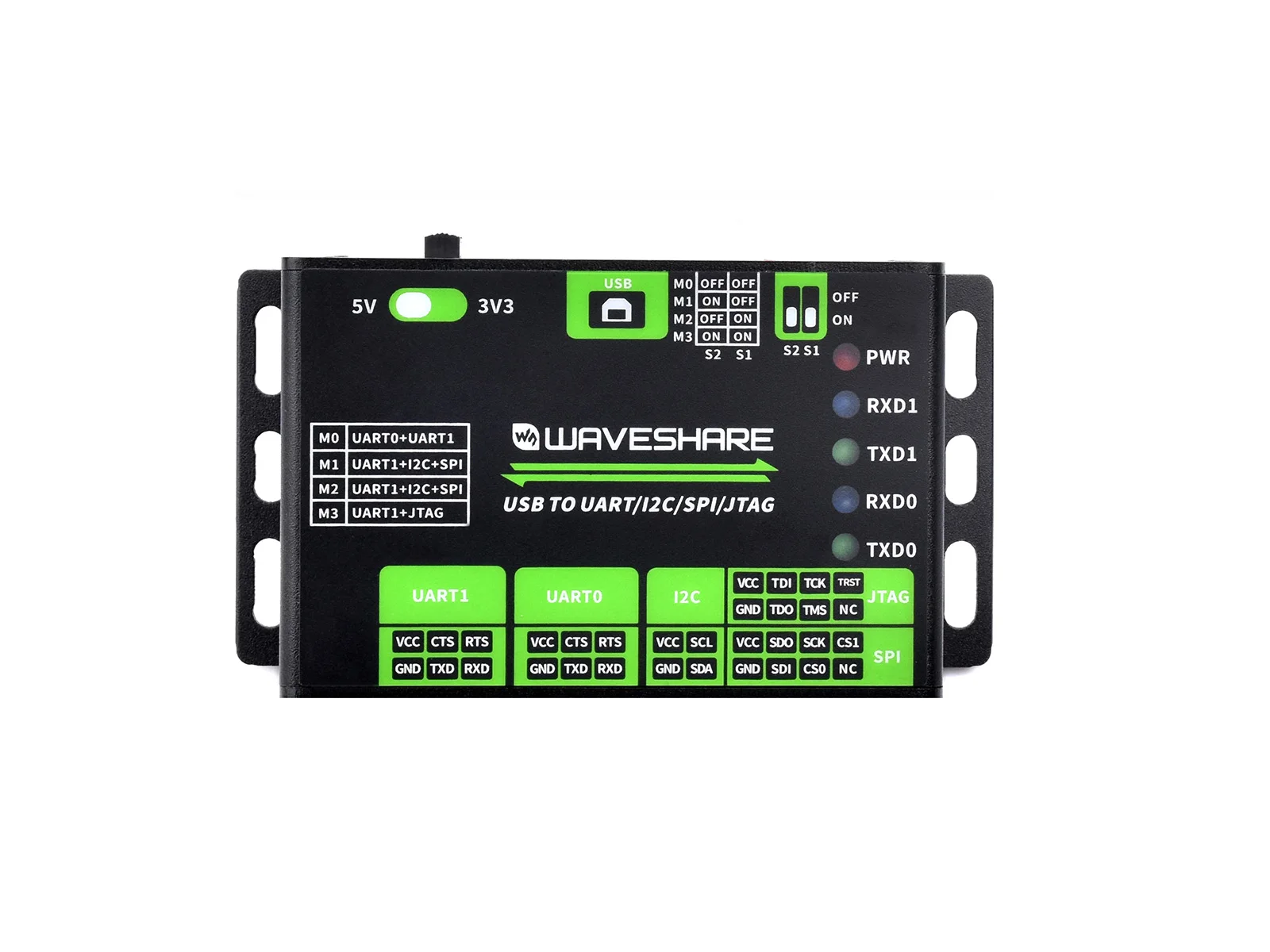

Descrição da interface e do modo

INTRODUÇÃO INDICADOR
PWR	indicador de energia, acende enquanto o USB está conectado e a tensão é detectada
RXD1	Indicador de recepção UART1, acende quando a porta do dispositivo envia dados de volta
TXD1	Indicador de envio UART1, acende quando a porta USB envia dados
RXD0	Indicador de recepção UART0, acende quando a porta do dispositivo envia dados de volta
TXD0	Indicador de envio UART0, acende quando a porta USB envia dados
