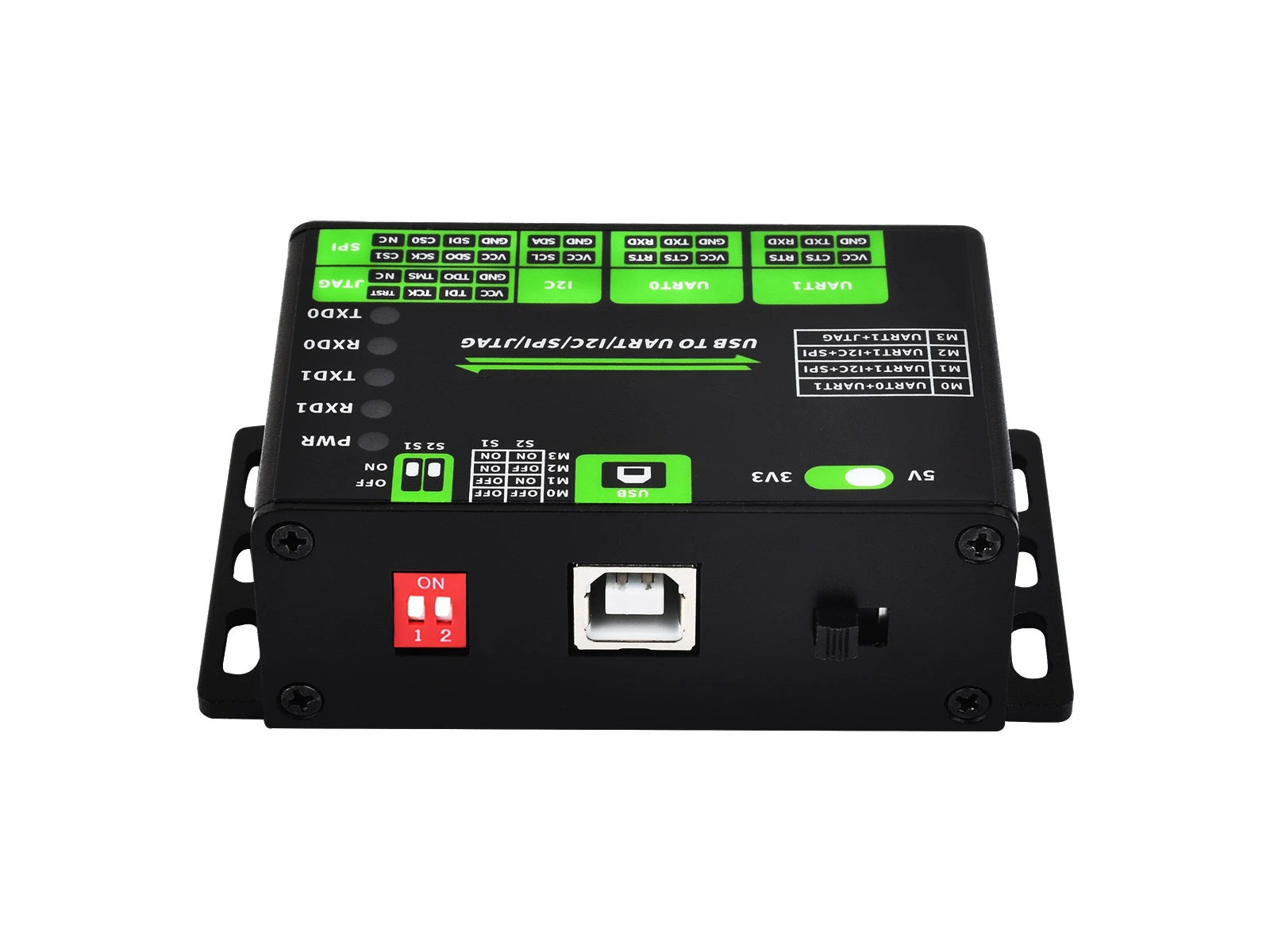

- Número do modelo: USB TO UART/I2C/SPI/JTAG
- Tipo: Módulo
- Nome da marca: W
- Origem: CN (Origem)
- Condição: novo

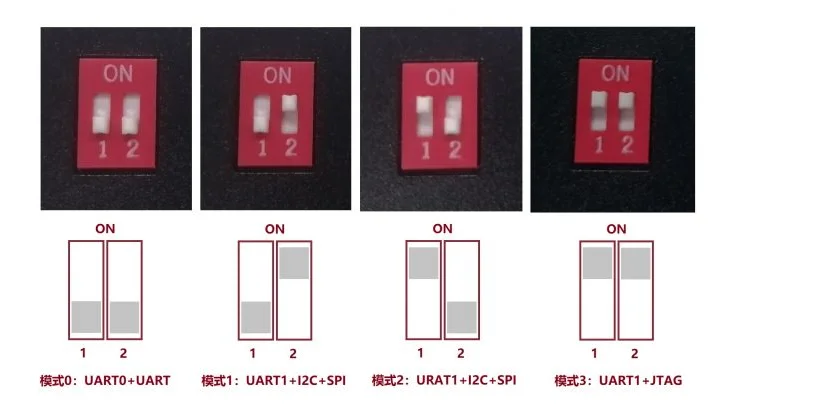

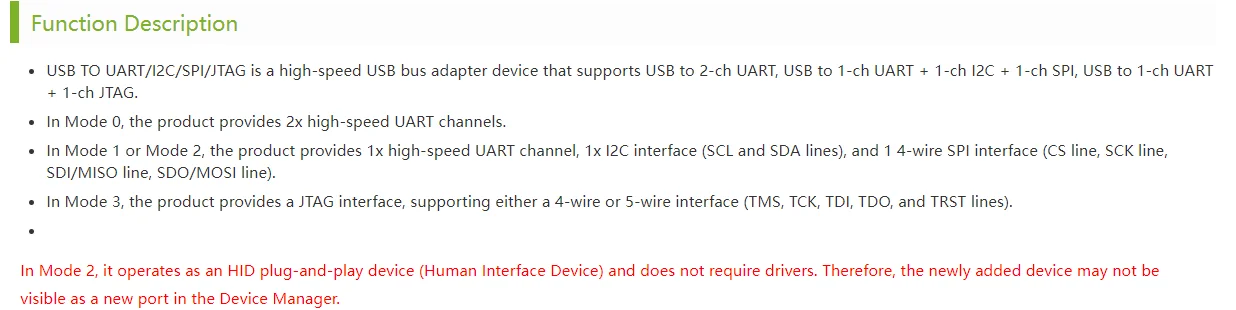

Descrição do modo:
Por favor ligue após ajustar o modo
Ambiente Construção
Instalação do driver
A instalação fornece CH341PAR e CH343SER ( Motorista), E você pode ver a porta serial e as portas correspondentes através do gerenciador de dispositivos.
Outra maneira visualização: vá para Gerenciador de dispositivos-> clique em "Visualizar" no topo-> "Lista de dispositivos por conexão" -> selecione "Computadores baseados em x64 ACPI" -> "PCI Express Root Complex" -> "Intel(R) USB 3.20 Scalable Host Controller - 1.20 (Microsoft)" (varia de computador para computador). "PCI Express Root Complex" -> "Intel(R) USB 3.20 Scalable Host Controller - 1.20 (Microsoft)" (pode variar de computador para computador) -> "USB Root Hub (USB 3.0)" -> CH347 dispositivos relacionados podem ser encontrados em "USB Composite Device" de vários "Universal USB Hubs".
Nota: Existe uma porta serial para todos os modos exceto o modo 0.
Construção do Ambiente Python IDLE
Instale o Python IDLE (Endereço instalação: IDLE Python), Por favor selecione e adicione ao PATH ao instalar.
Clique em "WIN + R", digite cmd, digite pip install pyserial na janela e verifique se a biblioteca pyserial está instalada.
Pip instalar pyserial

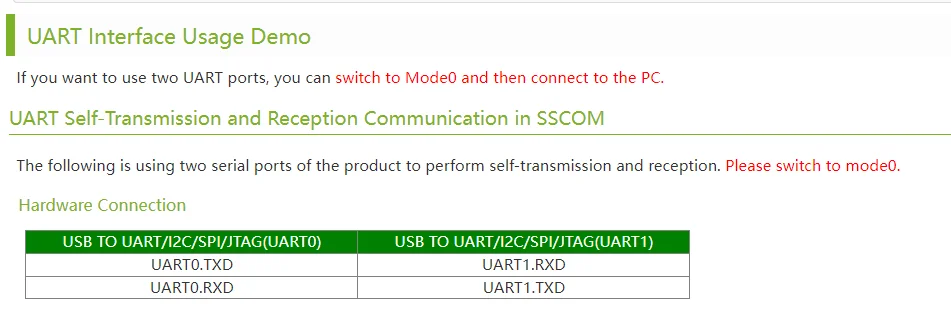

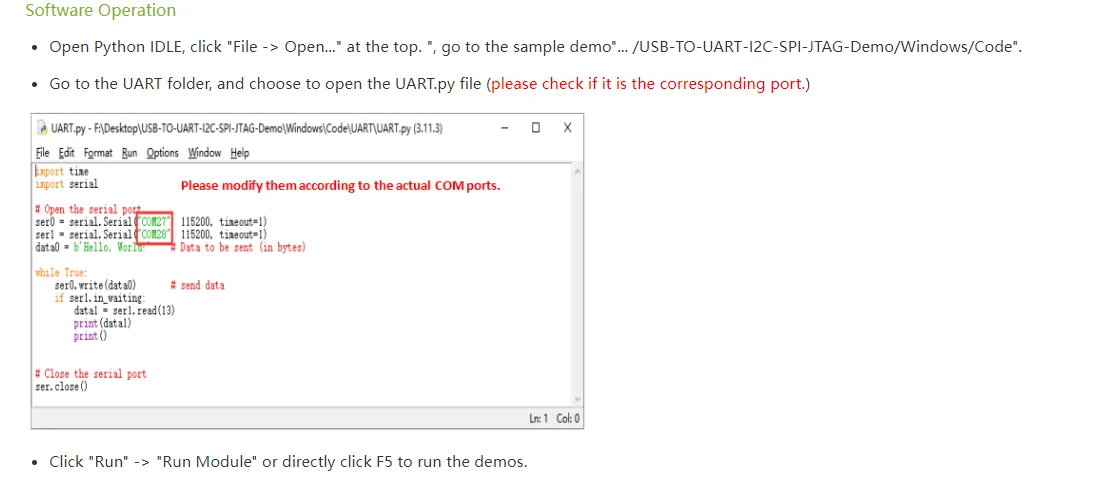

UART Auto-transmissão e recepção comunicação em Python IDLE

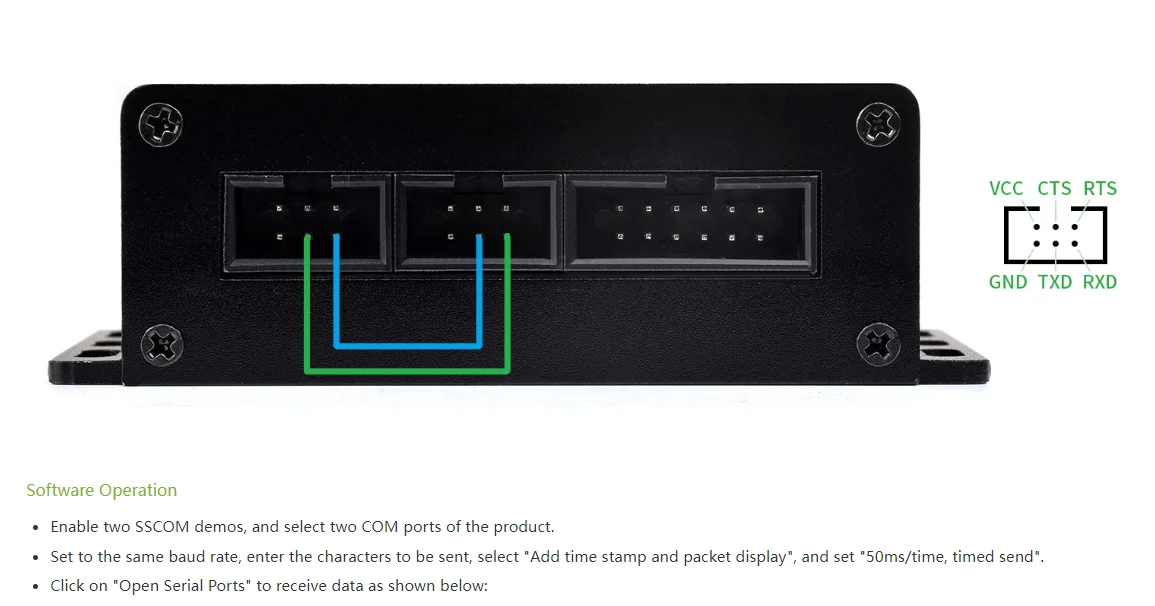

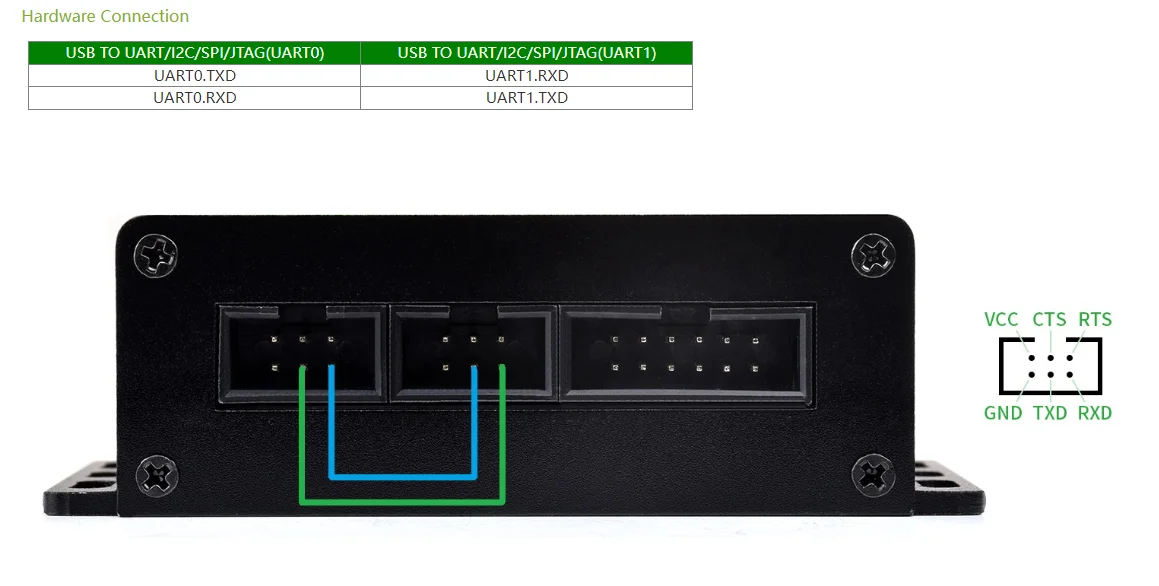

O seguinte é uma demonstração de auto-envio e recebimento usando as duas portas seriais do produto. Demonstração amostra
Como usar a interface I2C
Se você quiser usar o assistente de depuração da porta serial para enviar e receber UART ao usar I2C ou SPI, alterne o modo para o Modo 1 (o Modo 2 é o modo sem condutor HID e não será exibido na porta).

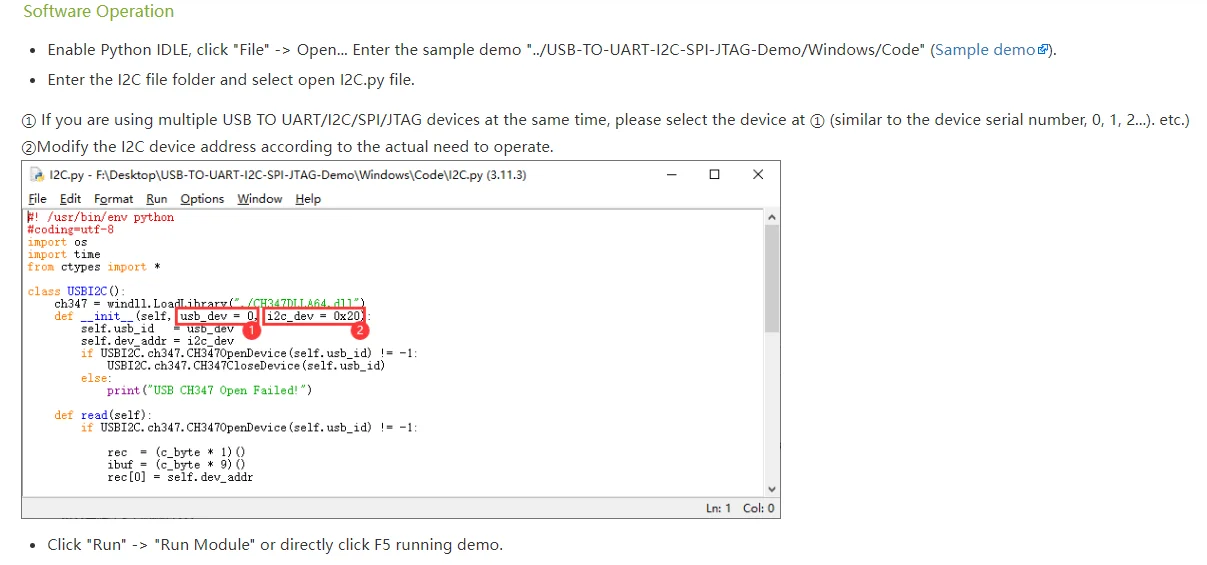

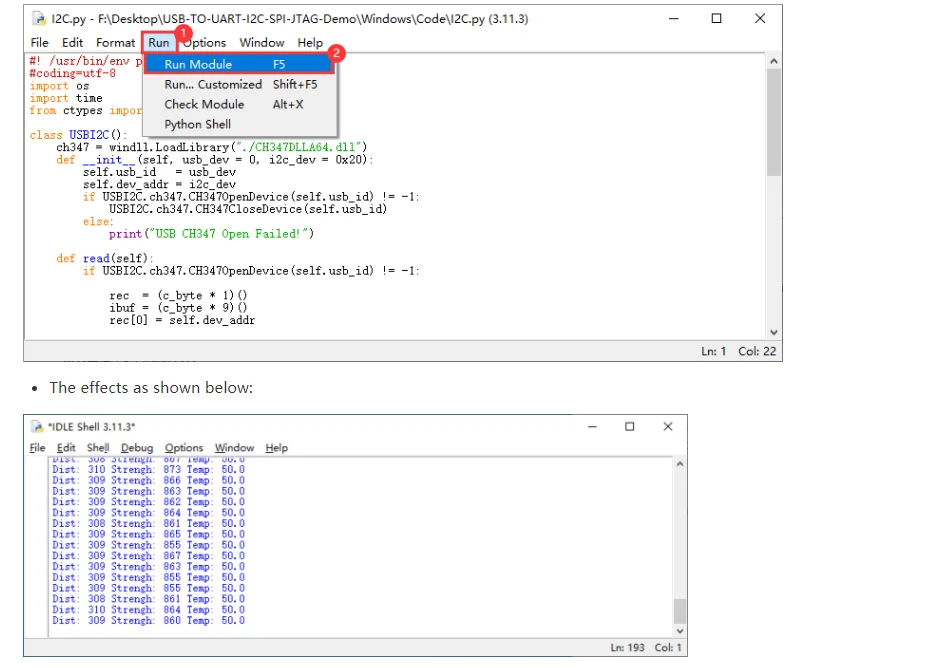

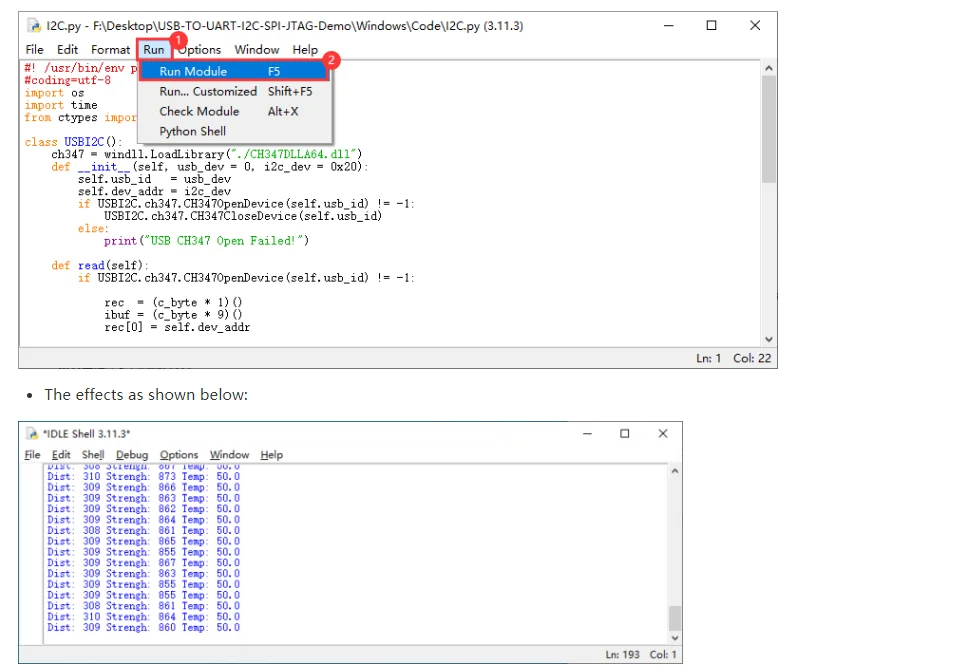

I2C Obtém Dados do Módulo De Medição De Faixa No Python IDE
O seguinte é uma demonstração de exemplo que demonstra como adquirir dados ( TF-Informações relacionadas com Luna E Pinagem) Do TF-Luna no modo I2C usando a função I2C do produto. ( Demonstração amostra).

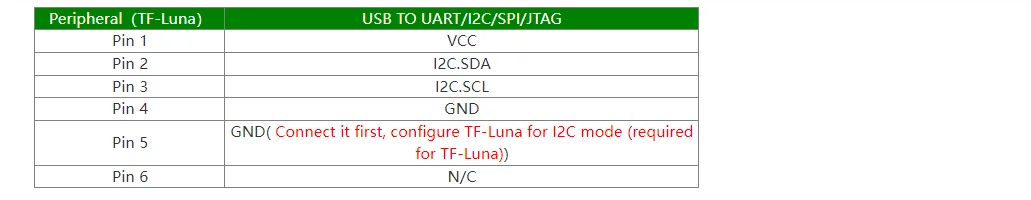

Conexão Hardware
Por favor, defina o interruptor de modo para o modo 1 ou modo 2 e conecte o computador após conectar o cabo.
