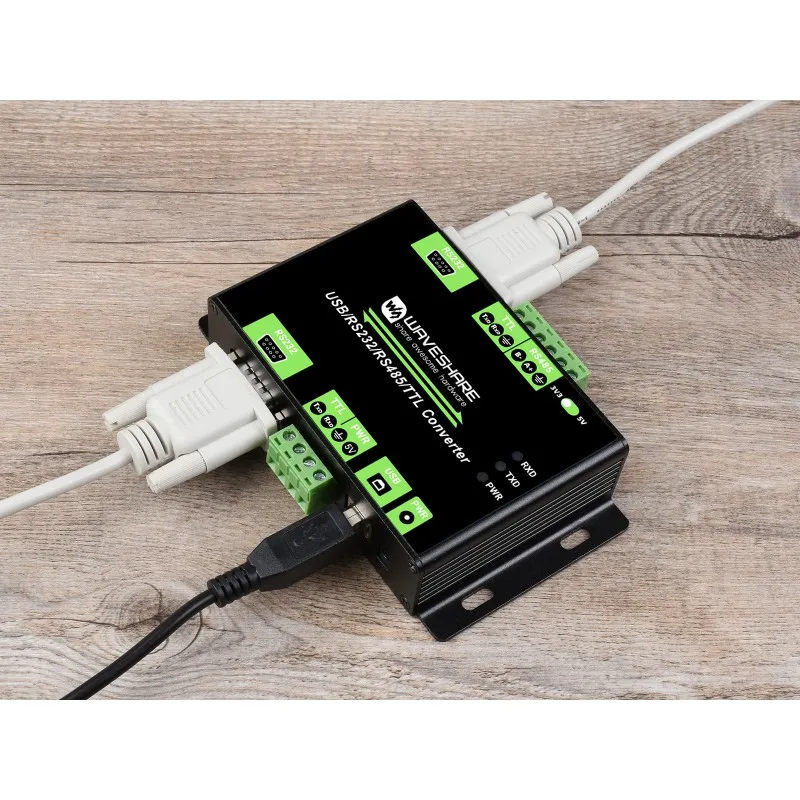

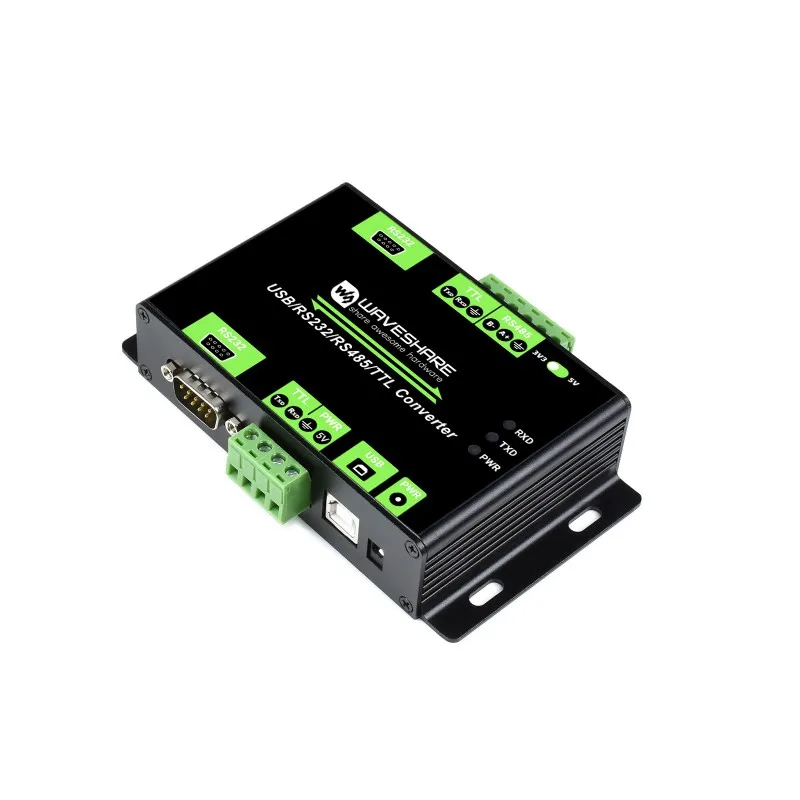

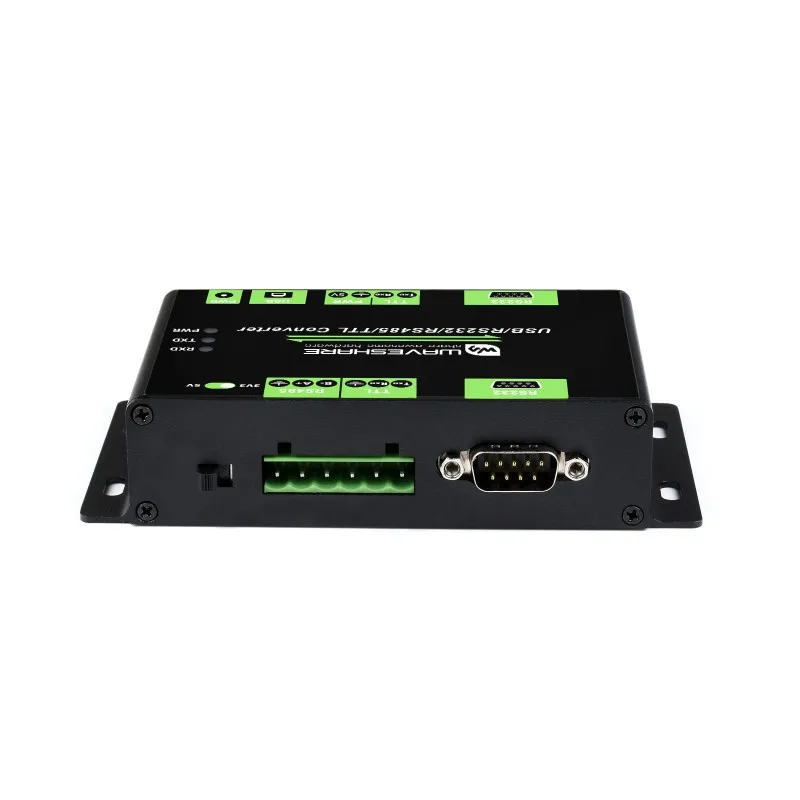

Name: Conversor multi-ônibus isolado industrial, comunicação USB / RS232 / RS485 / TTL
SKU: 1005007932276822
Availability: InStock

Produto Químico de Alta Preocupação: Nenhum
Tipo: Adaptadores modulares
Nome da marca: Waveshare
Origem: CN (Origem)

Conversor multi-bus isolado industrial, comunicação USB / RS232 / RS485 / TTL

Conversor multicônibus isolado industrial

Comunicação entre diferentes ônibus

Recursos de relance

O Conversor USB/RS232/RS485/TTL é um conversor isolado de nível industrial que suporta USB / RS232 / TTL para RS232/485/TTL, com isolamento de fonte de alimentação integrado, isolamento digital e circuitos de proteção como diodo TVS.É fácil de usar e adequado para equipamentos de controle industrial e/ou aplicações com altos requisitos de comunicação.

Adota FT232RL original para comunicação USB, comunicação rápida, estável e confiável, melhor compatibilidade
Circuitos de proteção integrados contra sobretensão e sobrecorrente (não há proteção entre as duas fontes de alimentação do terminal host)
Isolamento de fonte de alimentação unibody integrado, fornecendo tensão isolada estável, sem necessidade de fonte de alimentação extra para o terminal isolado
Isolamento digital unibody integrado, para isolamento do sinal, confiável e jamproof, baixo consumo de energia
TVS integrado (supressor de tensão transitória), suprime efetivamente a tensão de surto e a tensão de pico transitória no circuito, à prova de raios e antieletrostático
Fusível reajustável integrado e diodos de proteção, garantem saídas estáveis de corrente/tensão, fornecem à prova de sobrecorrente/sobretensão, melhoram o desempenho à prova de choque
Porta serial TTL integrada com interruptor de nível de tensão de 3,3 V e 5 V, permite ao usuário selecionar o nível TTL do terminal do grupo B

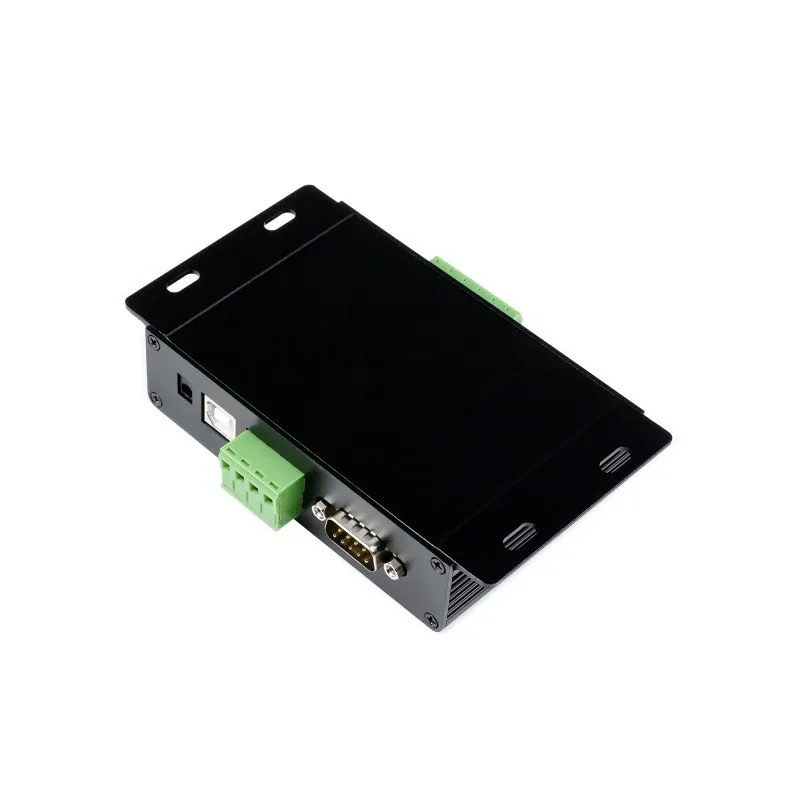

Gabinete de liga de alumínio com superfície de polimento fosco de oxidação, sólido e durável

Especificações

TIPO DE PRODUTO	Conversor multi-bus isolado industrial USB/RS232/RS485/TTL
Taxa de DADOS	300 ~921600bps 300 ~600000bps (RS232 a RS232)
GRUPO A	USB	Tensão operacional	5V
		Conector	USB-B
		Proteção	Fusível reajustável de 200mA, saída isolada
	RS232	Conector	DB9 macho
		Proteção	Proteção TVS, supressão de sobretensão, proteção ESD
		Modo de transmissão	ponto a ponto
	TTL (UART)	Tensão operacional	5V
		Conector	terminal de parafuso
		Pinout	TXD, RXD, GND, 5V
		Proteção	diodo de proteção de fixação, proteção contra sobretensão, à prova de reverso, à prova de choque, jamproof
GRUPO B	RS485	Conector	terminal de parafuso
		Pinout	A+, B-, GND
		Controle de direção	controle automático de hardware
		Proteção	à prova de raios, supressão de surtos, proteção ESD
		Modo de transmissão	ponto a multiponto (até 32 nós, recomenda-se usar repetidores para 16 nós ou mais)
	RS232	Conector	DB9 macho
		Proteção	Proteção TVS, supressão de sobretensão, proteção ESD
		Modo de transmissão	ponto a ponto
	TTL (UART)	Tensão operacional	3,3/5V
		Conector	terminal de parafuso
		Pinout	TXD, RXD, GND
		Proteção	diodo de proteção de fixação, proteção contra sobretensão, à prova de reverso, à prova de choque, jamproof
AMBIENTE DE OPERAÇÃO	Temperatura	-25℃ ~ 85℃
AMBIENTE DE OPERAÇÃO	Umidade	5% UR ~ 95% UR
SUPORTE DO SO	Windows 11/10/8,1/8/7/XP
NOTA	apenas um par de dispositivos será compatível para uma comunicação completa entre os terminais do Grupo A e do Grupo B ao mesmo tempo

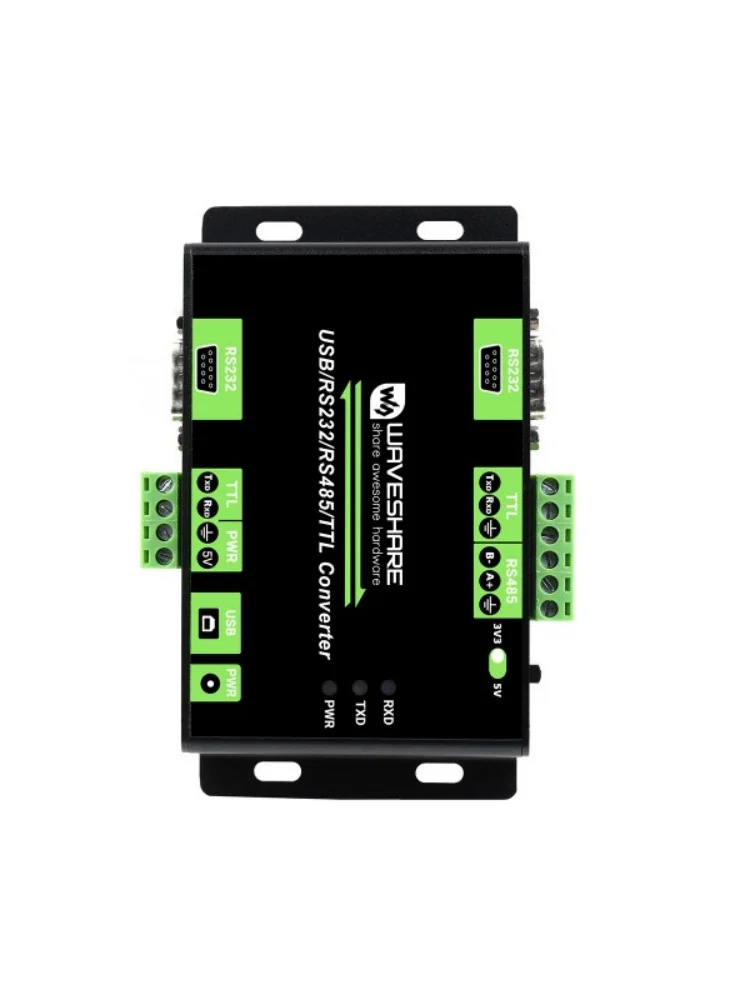

Introdução à interface

Conversão multi-bus multiprotocolo

Transmissão de dados dos terminais do Grupo A ao Grupo B

Transmissão de dados dos terminais do Grupo B ao Grupo A

Os terminais do mesmo grupo não conseguem se comunicar entre si.
Os terminais do mesmo grupo não podem enviar dados ao mesmo tempo, enquanto o recebimento simultâneo é permitido.

Definição de pinhão
