DESCRIÇÃO
Conversor industrial USB para TTL de 4 canais, USB para UART, circuitos de proteção múltipla, suporte a vários sistemas
Industrial
USB para UART TTL de 4 canais
CONVERSOR
Transmissão estável| Vários dispositivos| Vários sistemas
Recursos de relance
-
Estender USB para 4CH TTL (UART) com controle de fluxo de hardware, permite comunicação simultânea e independente para cada canal
Fusível reajustável integrado e diodos de proteção, garantem saídas estáveis de corrente/tensão, fornecem à prova de sobrecorrente/sobretensão, melhoram a resistência ao choque
Circuito tradutor de tensão integrado, com supressão de surtos e proteção ESD, comunicação segura e estável
Porta serial TTL integrada com interruptor de nível de tensão de 3,3 V e 5 V, permite selecionar o nível TTL
Gabinete de liga de alumínio com superfície de polimento fosco por oxidação, abertura de processo CNC, sólido e durável, bem trabalhado
Conector USB-B de qualidade e conector IDC com design infalível
Especificações
PORTA HOST |
USB |
PORTA DE DISPOSITIVO |
UART |
BAUDRAR |
1200bps ~ 460800bps |

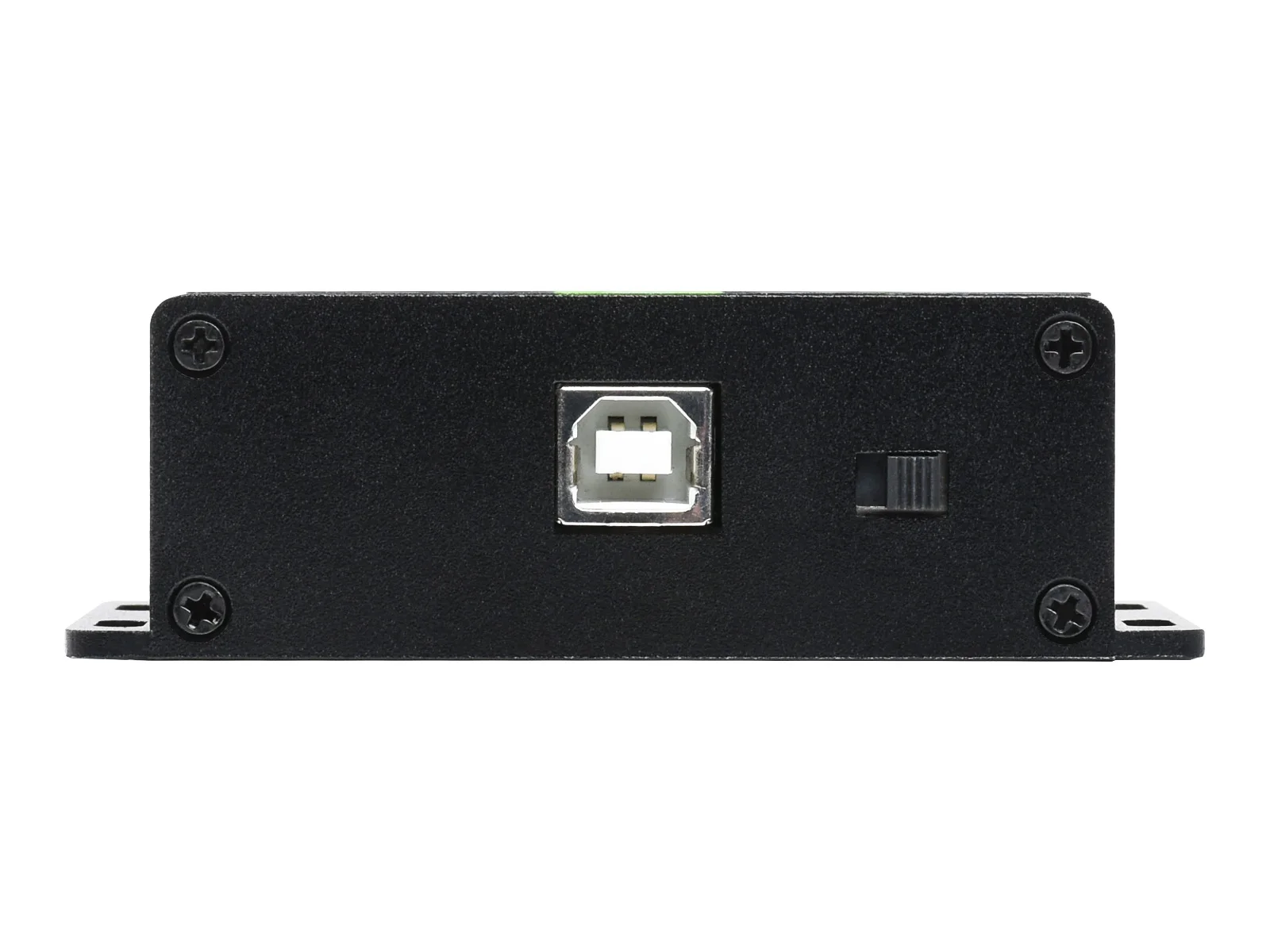

PORTA USB |
Conector: USB-B
Proteção: fusível reajustável, proteção ESD |
PORTA UART |
Conector: cabeçalho infalível de 6PIN
Proteção: diodo de proteção IO |

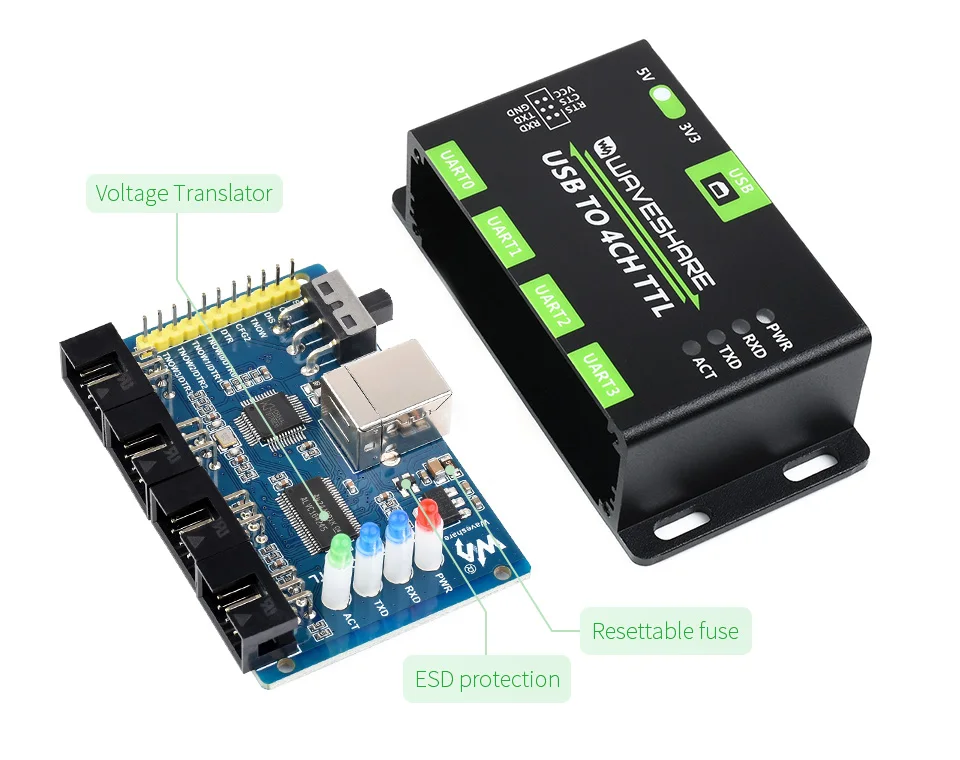

Proteção múltipla, segura e estável
Fusível reajustável integrado e diodo de proteção, fornece prova de sobrecorrente/sobretensão, melhora a resistência ao choque; Circuito tradutor de tensão integrado, com supressão de surtos e proteção ESD, comunicação segura e estável
Suporte a vários sistemas
Compatível com sistemas populares como Win7/8/8.1/10/11, Mac, Linux, Android...

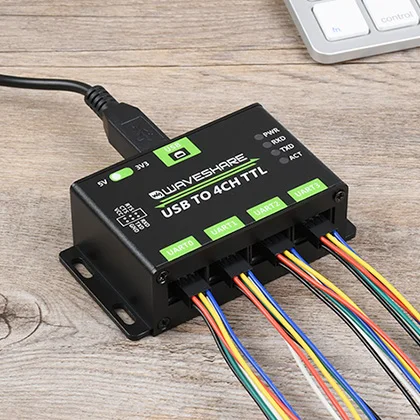

Exemplos de aplicação
Adequado para condições industriais/escritórios com requisitos rigorosos para ambientes operacionais e dispositivos

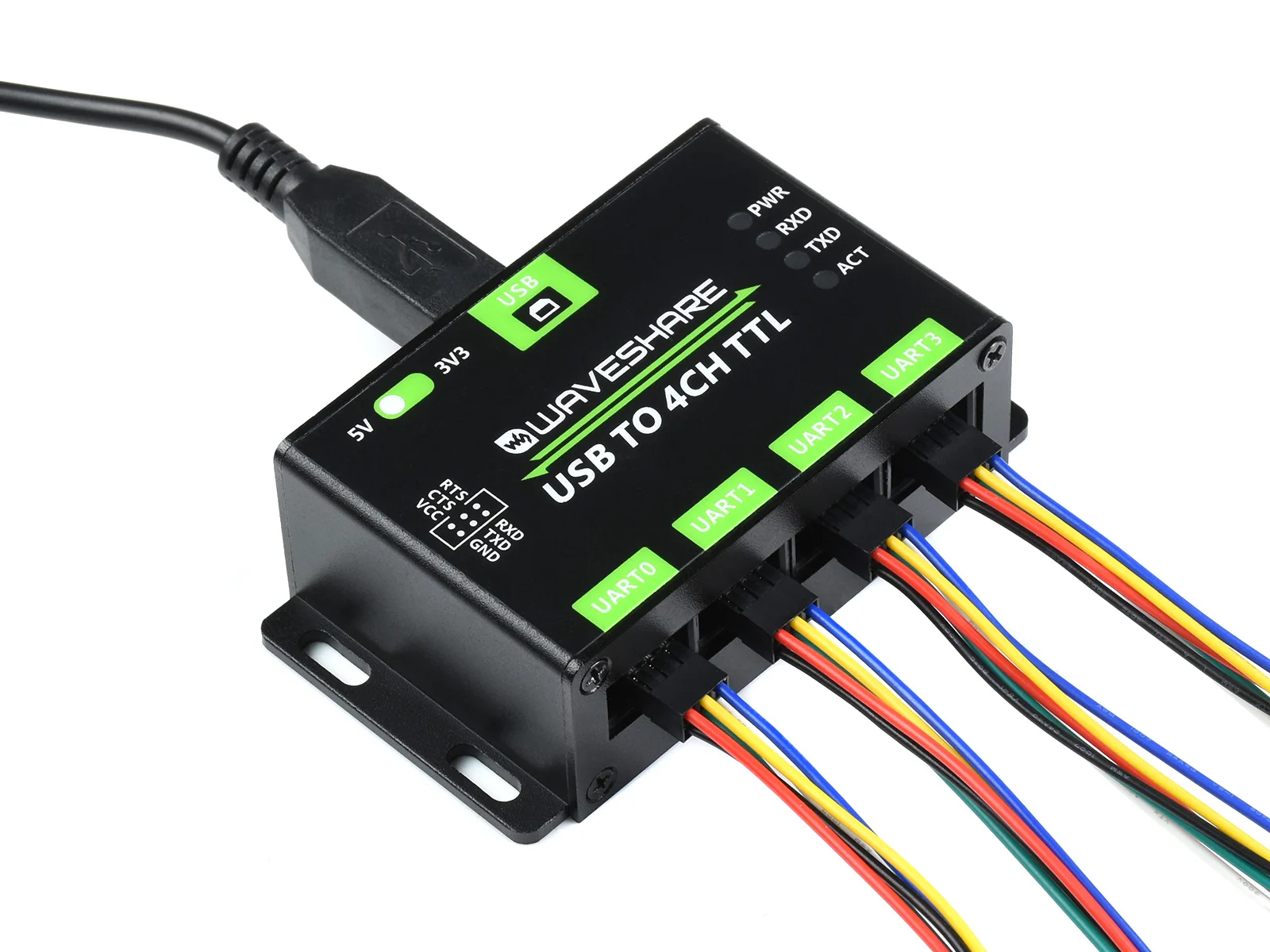

Estendendo USB para UART TTL de 4 canais
Chip industrial, 4CH TTL, permite comunicação simultânea e independente

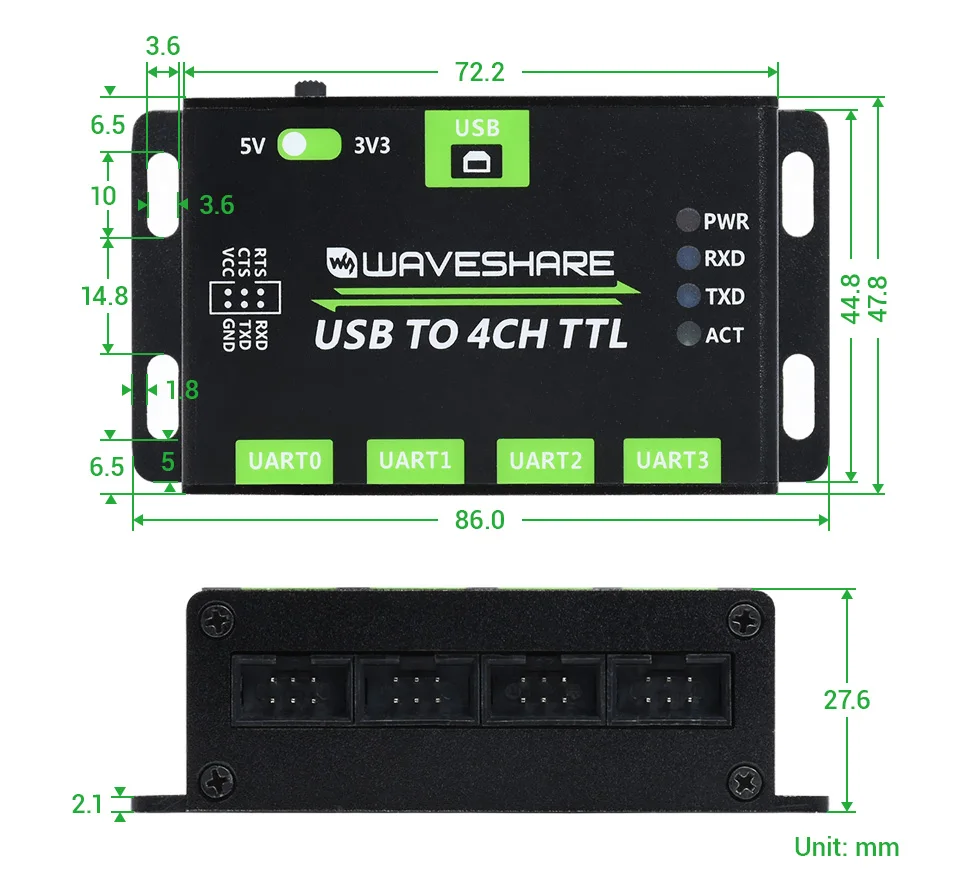

Tamanho pequeno, fácil instalação
Instalação flexível, adequada para tipos de dispositivos para estender interfaces TTL

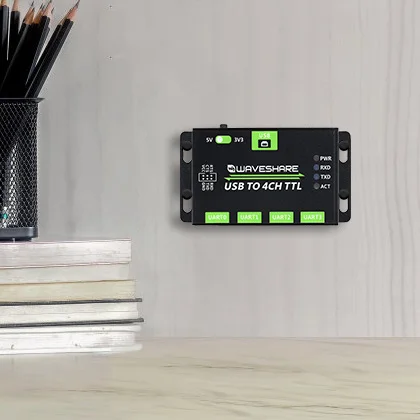

Orifícios de montagem invertidos
Fácil montagem na parede, gabinete de liga industrial, sólido e durável

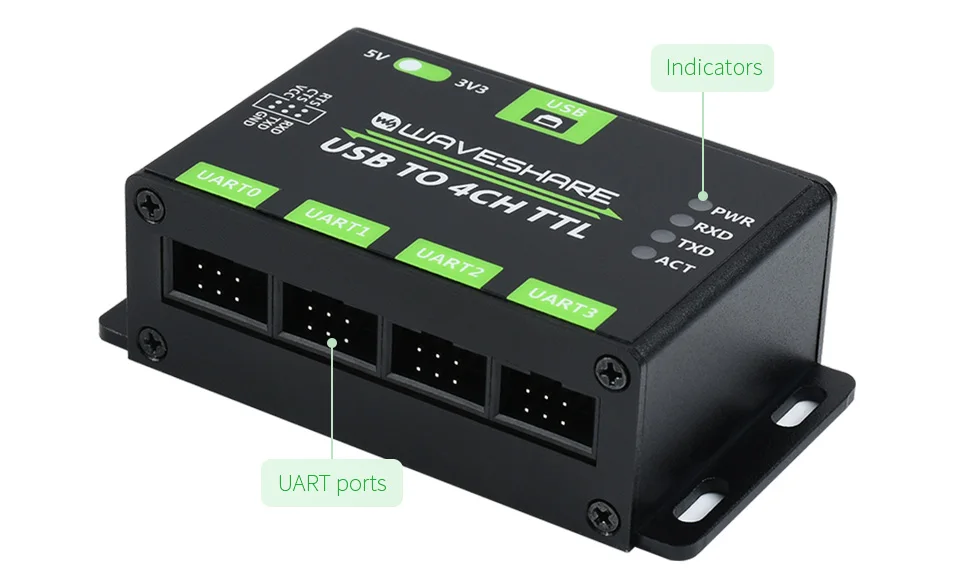

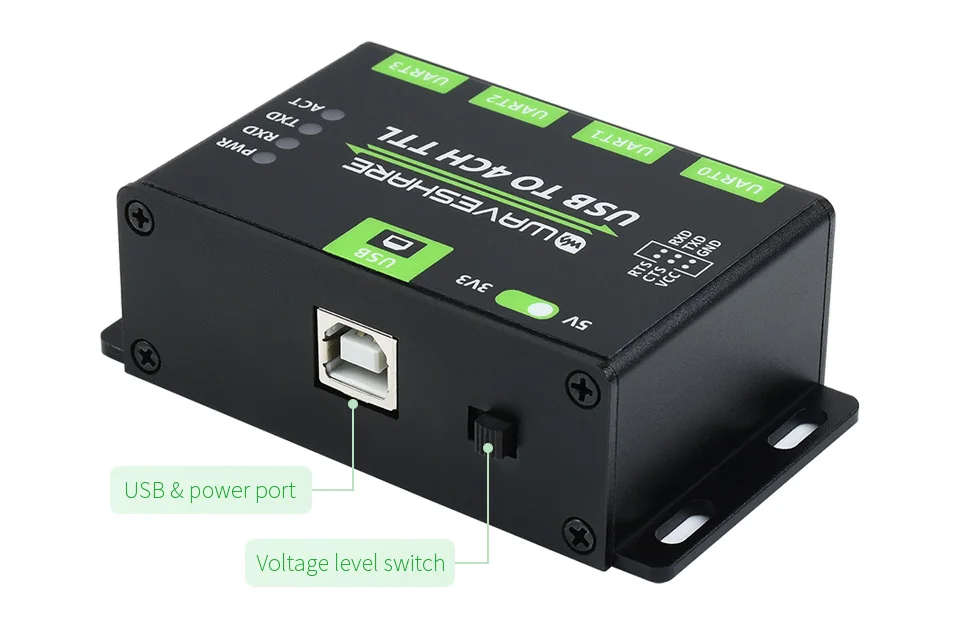

Introdução à interface
Descrição dos indicadores
PWR |
indicador de energia, acende enquanto o USB está conectado e a tensão é detectada |
RXD |
indicador de recepção, acende enquanto a porta do dispositivo está recebendo dados |
TXD |
indicador de envio, acende enquanto a porta USB está enviando dados |
ACT |
indicador de status, acende enquanto o conversor está funcionando corretamente |

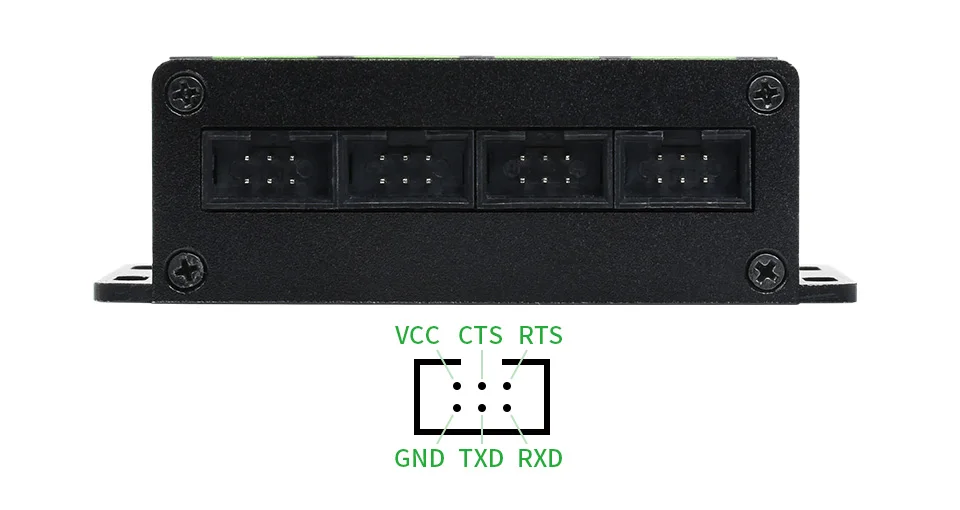

Definição de pinhão
VCC |
Saída de 5V ou 3,3V, configurada por switch |
GND |
Terra |
TXD |
Conectando ao MCU.RXD |
RXD |
Conectando ao MCU.TXD |
RTS |
Conectando ao MCU.CTS |
CTS |
Conectando ao MCU.RTS |
Recursos e serviços
Wiki:
www.waveshare.com/wiki/USB_TO_4CH_TTL
CONTEÚDO DA EMBALAGEM
Peso: 0,169 kg
USB para TTL de 4 canais x1
Cabo USB (~1,2m) x1
Fio de lula 6PIN (~20cm) x4
