- Bateria incluída na bateria: Não
- Produto Químico de Alta Preocupação: Nenhum
- Número do modelo: HDH-21
- Suprimentos faça você mesmo: elétrico
- Nome da marca: NoEnName_Null
- Origem: CN (Origem)
- Certificado: CE,FCC,ROHS
- Brand: Huadian

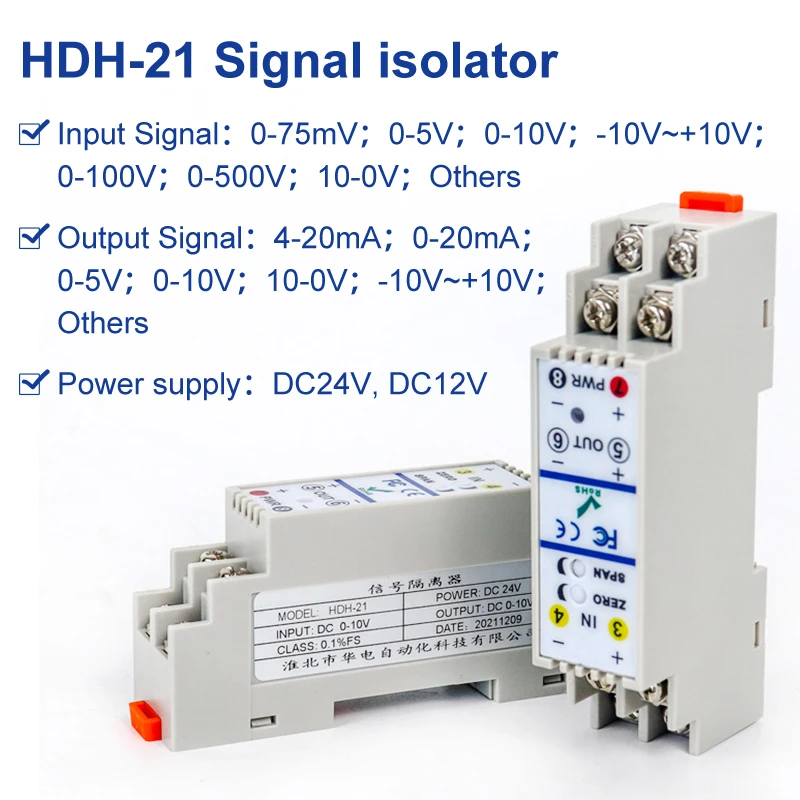

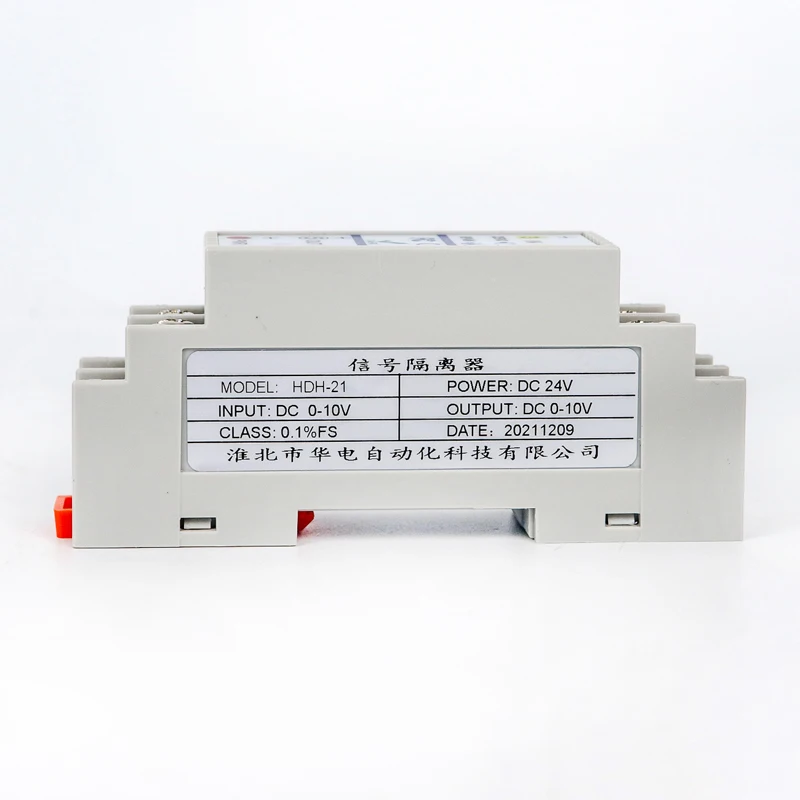

Isola e converte sinais de tensão CC em corrente padrão e transmite sinais de tensão para PLC, DCS e instrumentos de exibição, etc.

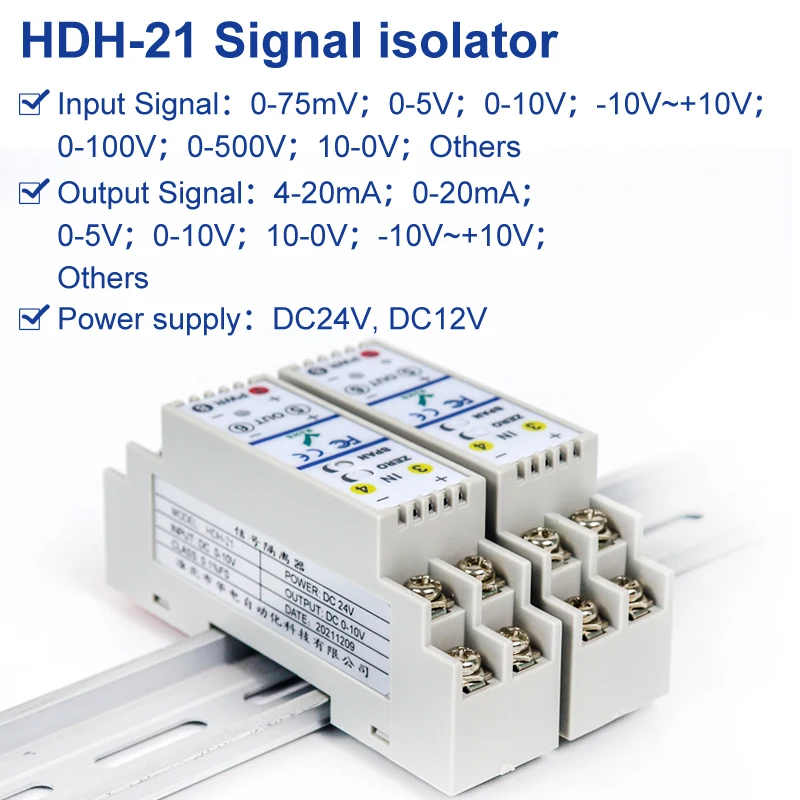

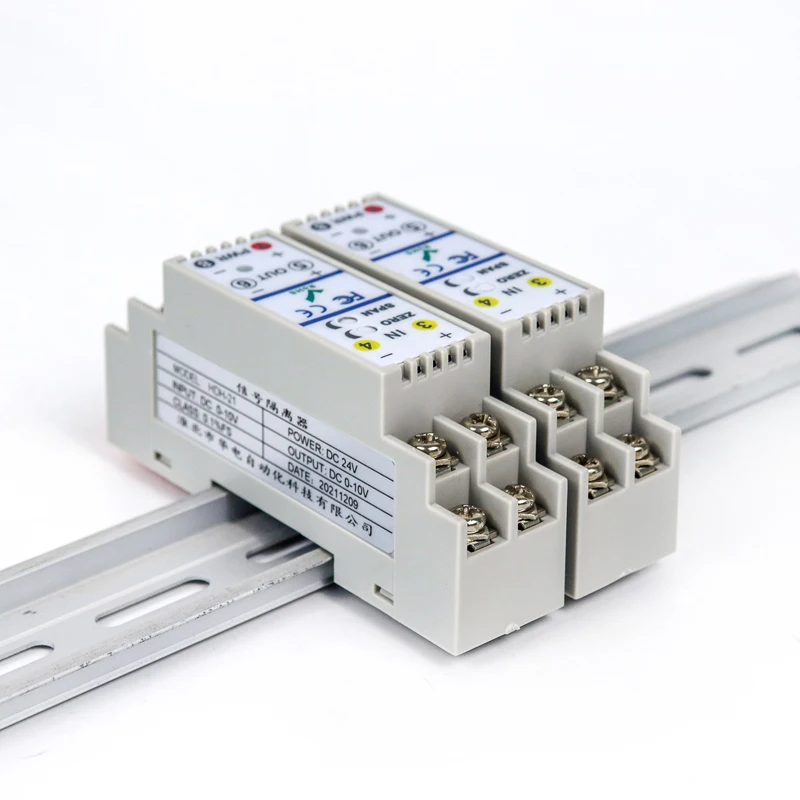

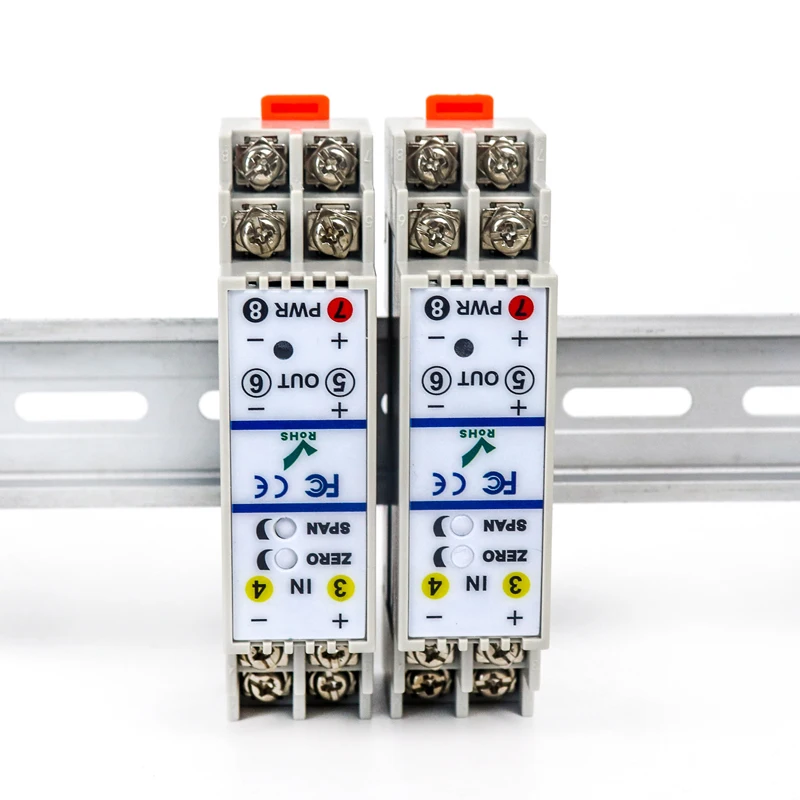

Método de instalação independente do trilho DIN; alta eficiência, alta linearidade, deriva de baixa temperatura, etc.
Modelo do produto Tabela |
||||
HDH-21 |
- |
X |
X |
Descrição |
Sinal De Entrada |
1 |
0-75mV |
||
2 |
0-5V |
|||
3 |
0-10V |
|||
4 |
-10 ~ + 10V |
|||
5 |
0-100V |
|||
6 |
0-500V |
|||
7 |
10-0V |
|||
S |
Outros |
|||
Saída sinal |
1 |
4-20mA |
||
2 |
0-20mA |
|||
4 |
0-5V |
|||
6 |
0-10V |
|||
8 |
10-0V |
|||
9 |
-10V ~ + 10V |
|||
S |
Outros |
|||
Nota: O cliente precisa determinar os sinais de entrada e saída ao fazer o pedido e pode ser personalizado se houver necessidades especiais. |
||||
Seleção exemplo:HDH-21-XX
Por exemplo: HDH-21-11 1 em 1 fora, entrada 0-75mV 、 saída 4-20mA.
Parâmetros técnicos |
|
Entrada terminal: |
|
Sinal De Entrada |
0-75mV;0-5V;0-10V;-10V ~ + 10V;0-100V;0-500V;10-0V; Outros |
Resistência entrada |
≥ 300KΩ |
Terminal saída |
|
Saída sinal |
4-20mA;0-20mA;0-5V;0-10V;10-0V;-10V ~ + 10V; Outros |
Output carga resistência |
RL≤ 500Ω (a saída é um sinal atual); RL≥ 10KΩ (a saída é uma voltagesignal); |
Parâmetros básicos: |
|
Fonte de energia |
DC24V,DC12V |
Consumo atual |
≤ 30mA(1in1out, potência 24vdc, saída 20mA) |
Precisão |
0,1% F.S. |
Temperatura deriva |
0,005% FS/℃ (-20 ℃ ~ + 55 ℃) |
Tempo Resposta |
≤ 10mS(0 -90%)(TYP) |
Insulaçãograu |
2500VAC/1min (entre entrada, saída, potência) |
Resistência isolante |
≥ 100MΩ (entre entrada, saída, poder) |
Temperatura trabalho |
-20~+55℃ |
CEM |
Conforme GB/T 18268(IEC61326-1) |
Aplicável |
Tensão sinal saída dispositivo |
