- Produto Químico de Alta Preocupação: Nenhum
- Aplicação: MÁQUINA DE FRESAGEM
- Número do modelo: NVEM+LCD
- Origem: CN (Origem)
- Certificação: Nenhum

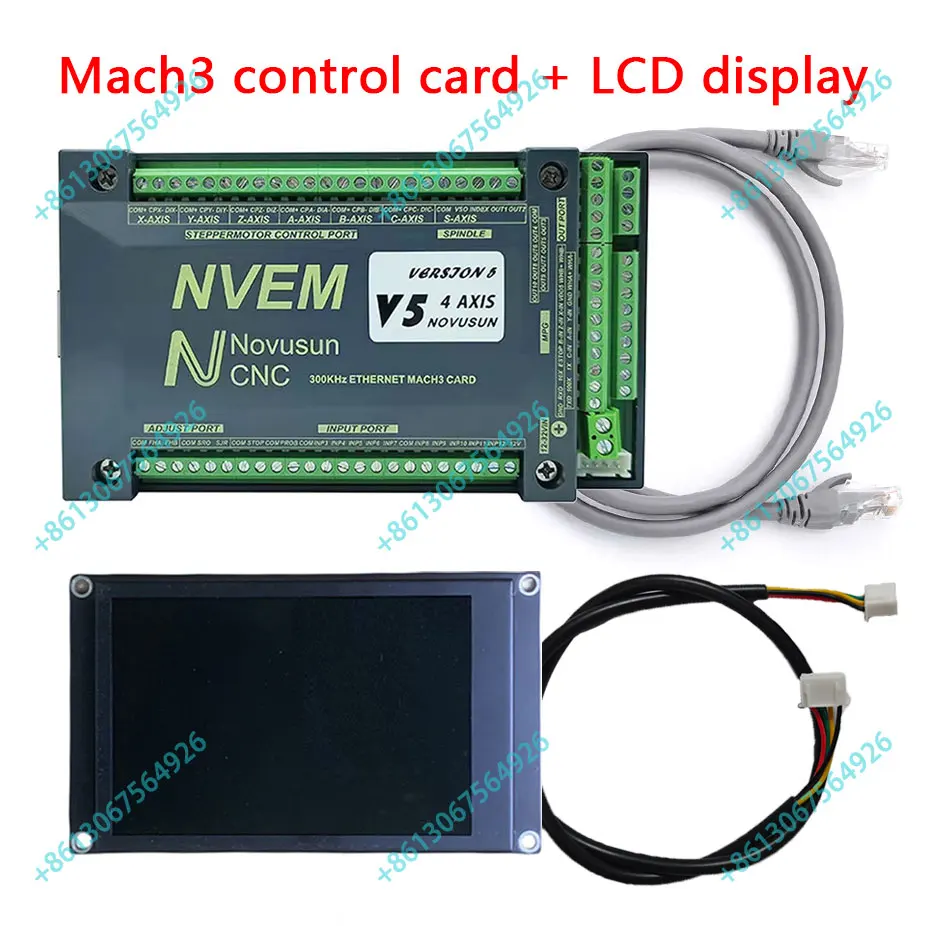

O pacote inclui:

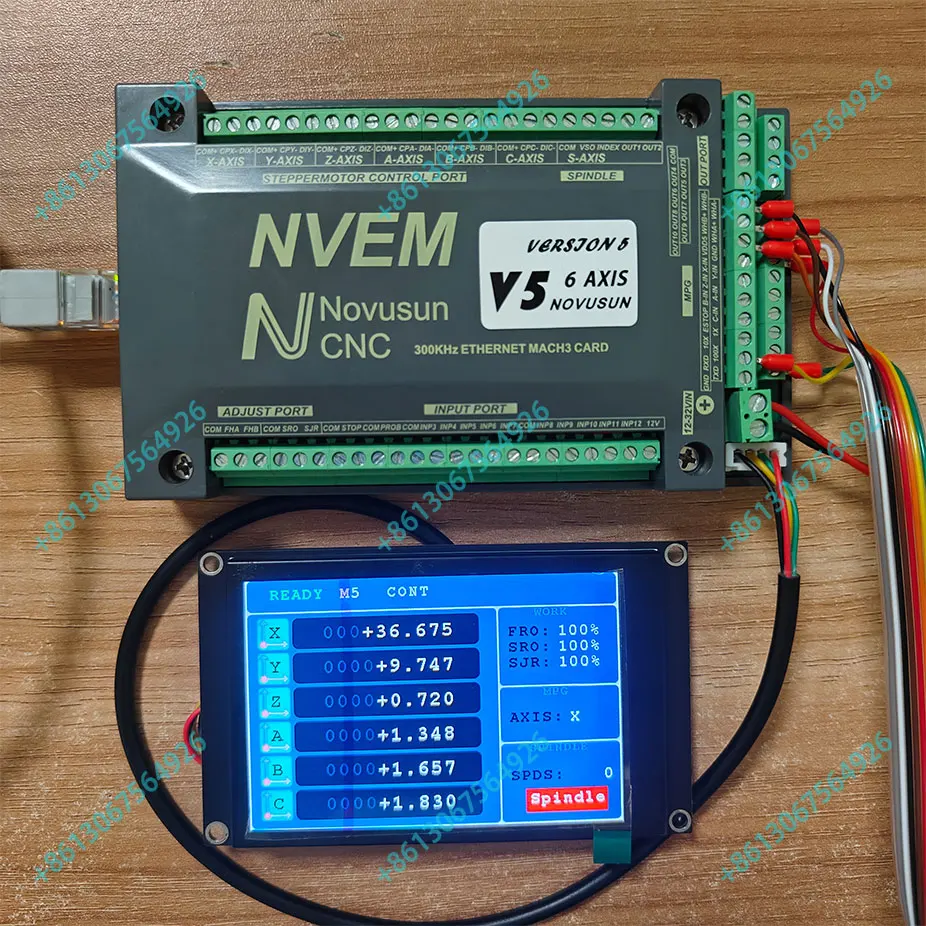

1 x placa de controle de movimento NVEM V5 Ethernet Mach3
1 x cabo de entrabalho

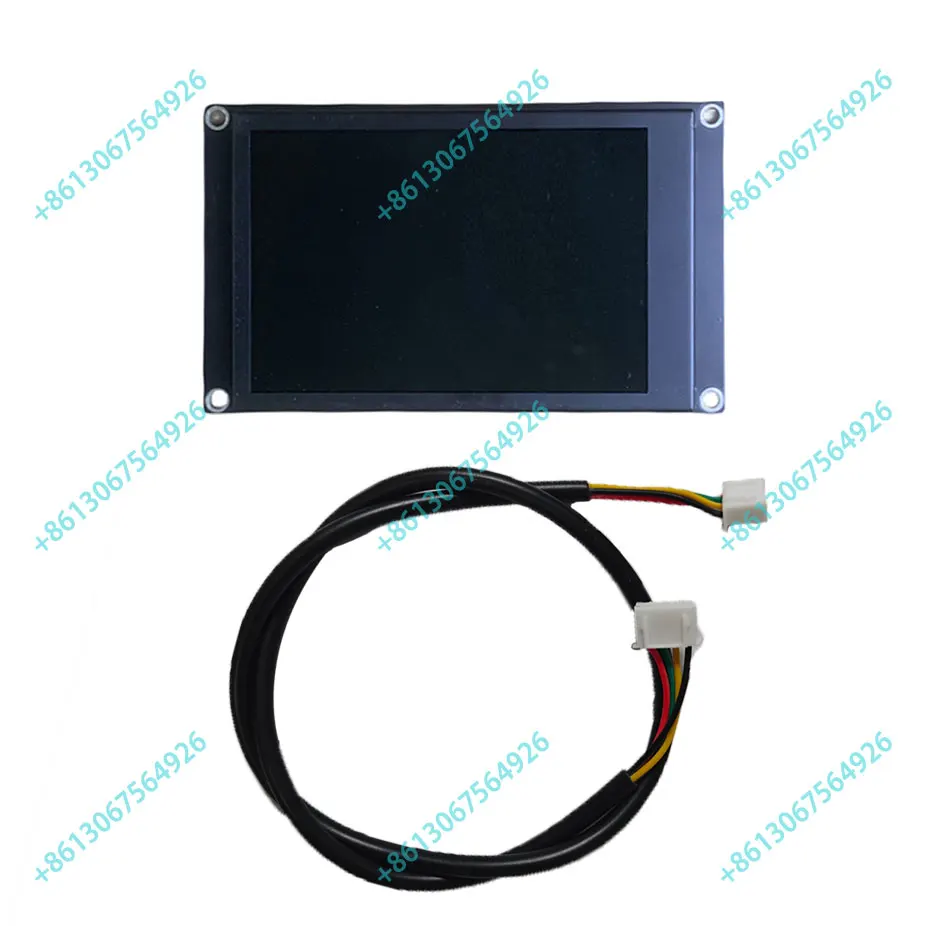

1 x display LCD
Manual em inglês e software Mach3 e plug-ins de driver serão enviados por e-mail. Chega de CD enviado com pacotes.
Ao fazer um pedido, deixe seu endereço de e-mail ou adicione o WhatsApp do atendimento ao cliente para solicitar.
A versão V2 200 foi descontinuada e não é mais produzida.O chip da versão V5 foi atualizado para 300K.
Introdução:
NVEMV5 é um controlador de movimento de 3 eixos e 6 eixos;
O ciclo de controle de cada posição é de 2 milissegundos e a precisão do controle é alta.O pulso de saída de eixo único mais alto é 300KHz, a largura do pulso é ajustável e suporta motores de passo comuns e servo motores.
NVEMV5 suporta controle mach3, suporta perfeitamente volantes eletrônicos padrão e se comunica com o computador usando Ethernet, que pode ser conectado diretamente a um cabo de rede ou transitado por um roteador, e não é limitado pelo comprimento do cabo de rede.
O sistema CNC NVEM V5 adota arquitetura de design ARM e o ARM completa peças, incluindo comunicação, análise de código, algoritmo subjacente e geração de pulso de controle.Design razoável, controle confiável e operação conveniente.
Parâmetros de desempenho:
Suporte Ethernet;
1) Pode controlar motor de passo de até 3/4/5/6 ao mesmo tempo.
2) Motor de suporte: Servo motor, motor de passo.
3) Com porta de entrada programável de 12 canais.
4) Com porta de saída programável de 10 canais.
5) Interface MPG padrão de 1 canal
6) Controle de saída PWM
7) Interface Ethernet, suporte ao software MACH3
8) Isolamento elétrico DC
9) Isolamento do optoacoplador
10) Saída de pulso de controle do motor de passo de até 300 KHz
11) Compatível com entrada MPG, suporta o display digital MPG de nossa empresa。
Aparência e tamanho:
O controlador de movimento NVEMV5 possui estrutura de concha selada, existem 4 furos de configuração
na parte inferior. Podemos consertar 4 furos de 4 mm de diâmetro no gabinete e instalar o controlador em
o gabinete. A aparência do controlador como mostra a Figura 1-1 e a Figura 1-2:

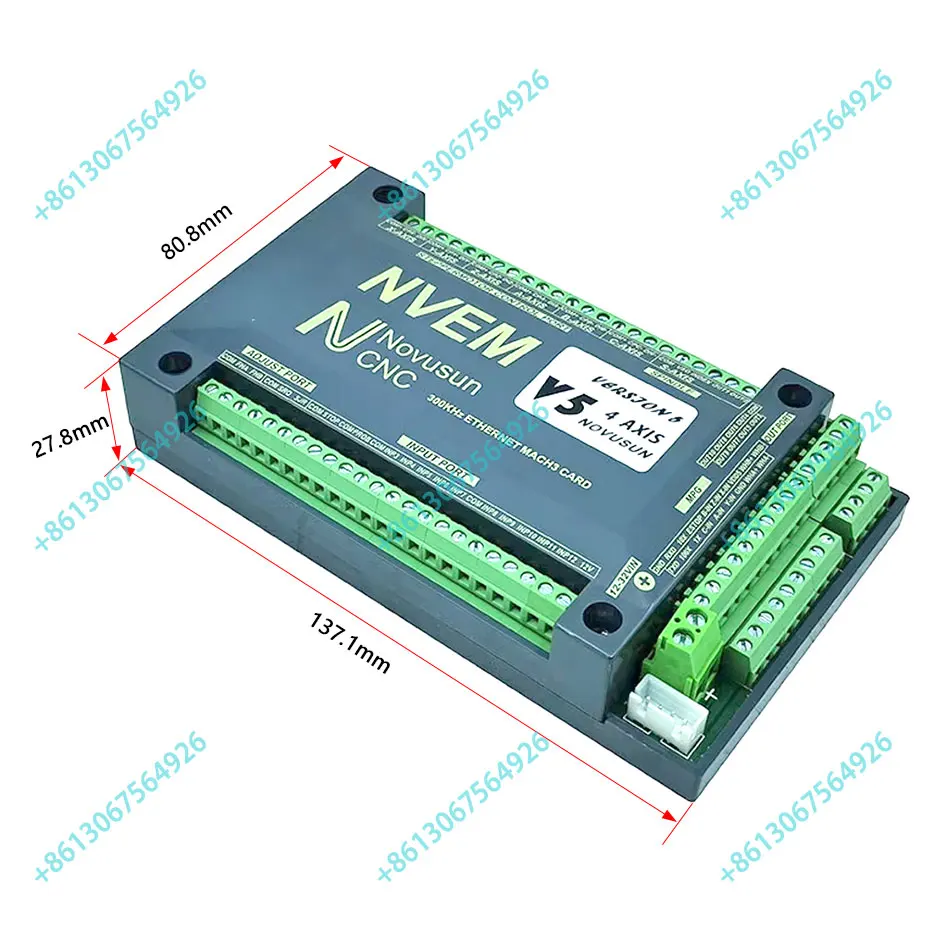

O tamanho total dos produtos é 163,1 mm * 80,8 mm * 27,8 mm;

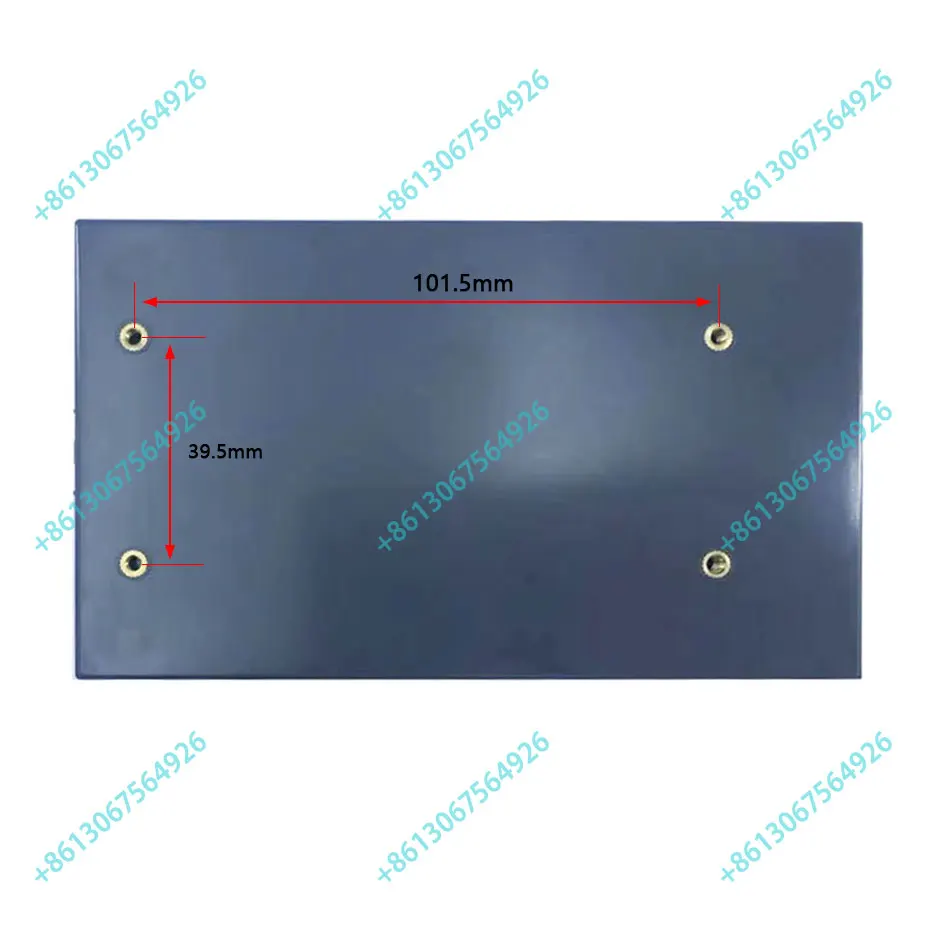

O tamanho de instalação inferior é 101,4 mm * 39,5 mm。
Em relação à instalação desta placa de controle:
1) Primeiro instale o software Mach3 e carregue o remendo de crack para remover o limite da linha de código Mach3.
2) Copie o plug-in NVEM V5 mais recente para a pasta PlugIns do Mach3.
3) Use uma fonte de alimentação de 24 V para alimentar a placa de controle NVEM e, em seguida, altere o endereço IP da porta de rede conectada à placa de controle para 192.168.4.XX no computador, conforme mostrado abaixo.

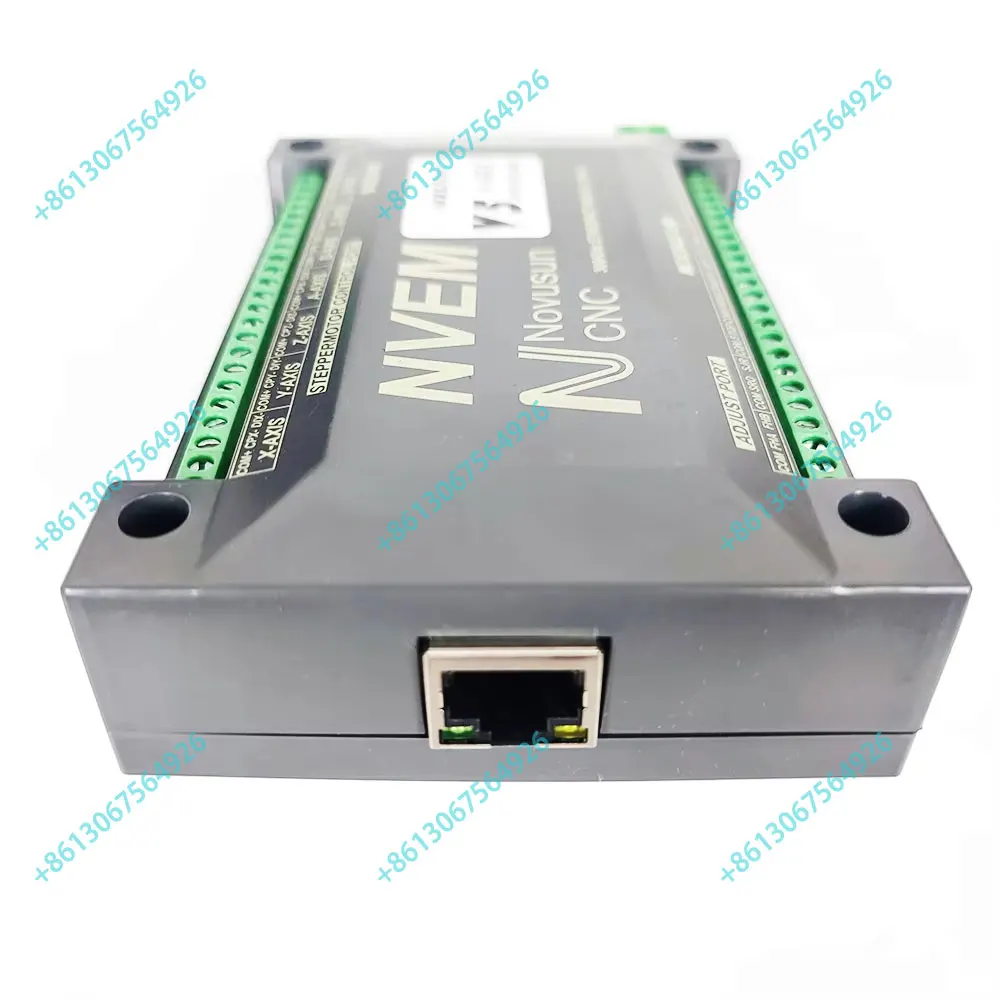

4) Verifique se a luz da porta de rede da placa de controle está acesa normalmente, verifique os detalhes da porta de rede e verifique se há interação de dados.
Normalmente, há interação de dados.Se a porta de rede acender normalmente e não houver interação de dados, desligue o firewall do computador e tente novamente.
Em relação à situação em que a luz da porta de rede da placa de controle não estava acesa antesJulho de 2024, foi um defeito de design da caixa do produto. Era necessário remover as invólucros superior e inferior da placa de controle, cobrir o capacitor na parte traseira da porta de rede com cola isolante e colocar uma junta de 1-2 mm na porca de cobre próxima ao capacitor para evitar curto-circuito e fazendo com que a porta de rede falhe.
