Controlador de movimento cnc mais recente, 300khz, nvem v5, atualização, 3 eixos, 4 eixos, 5 eixos, 6 eixos, cartão de controle mach3, interface ethernet

Introdução do produto:
NVEMV5 é o controlador de movimento de 3 a 6 eixos que levamos 4 anos para projetar.
NVEMV5 suporta software Mach3 e MPG padrão, através de Ethernet para
comunique-se com o computador, basta usar o Twine para conectar-se diretamente ou transferir com o roteador.
O controlador de movimento NVEMV5 adota a estrutura de design ARM.
inclui comunicação, codanalitismo, algoritmo subjacente e geração de pulso.Racional
design, controle confiável, operação conveniente.
Parâmetros de desempenho:
 Suporte Ethernet;
 Interface de entrada isolada fotoelétrica de 12 portas para dados digitais comuns;
 Interface de saída isolada fotoelétrica de 10 portas para dados digitais comuns;

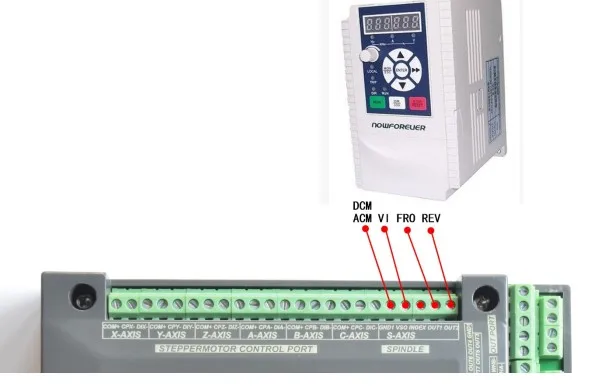

 Interface de saída analógica de velocidade do fuso de 1 porta 0-10V (pode mudar para saída PWM);
 pode suportar sistemas de passo de 3-6 eixos, saída de pulso de 200KHz para cada eixo;
 Chip de controle de movimento ARM;
 o dispositivo principal tem entrada de fonte de alimentação de 12V-32VDC, a corrente deve ser superior a 0,5A;

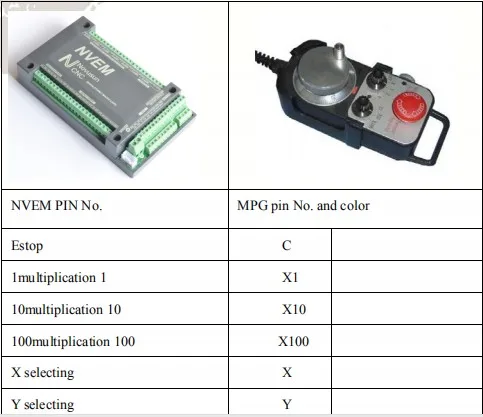

 Compatível com entrada MPG, suporta o display digital MPG de nossa empresa。
Aparência e tamanho:

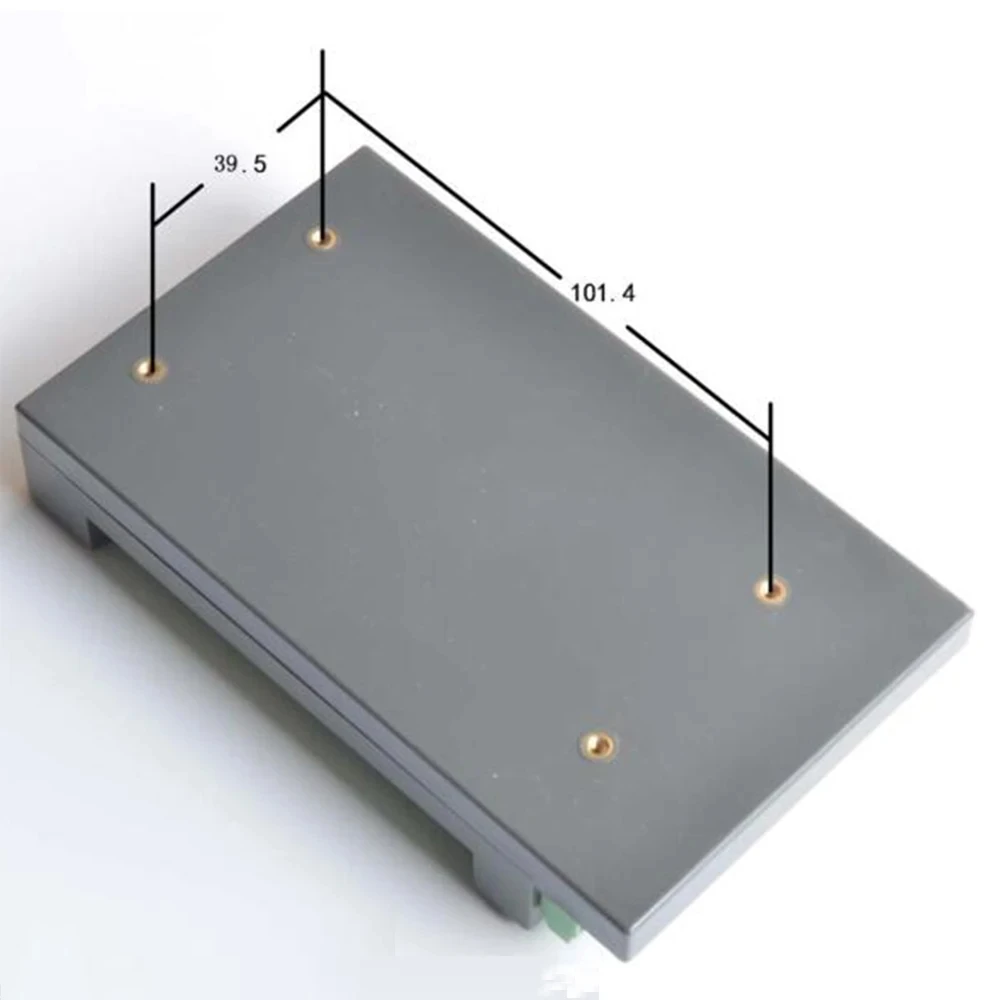

O controlador de movimento NVEMV5 possui estrutura de concha selada, existem 4 furos de configuração
na parte inferior. Podemos consertar 4 furos de 4 mm de diâmetro no gabinete e instalar o controlador em
o gabinete.

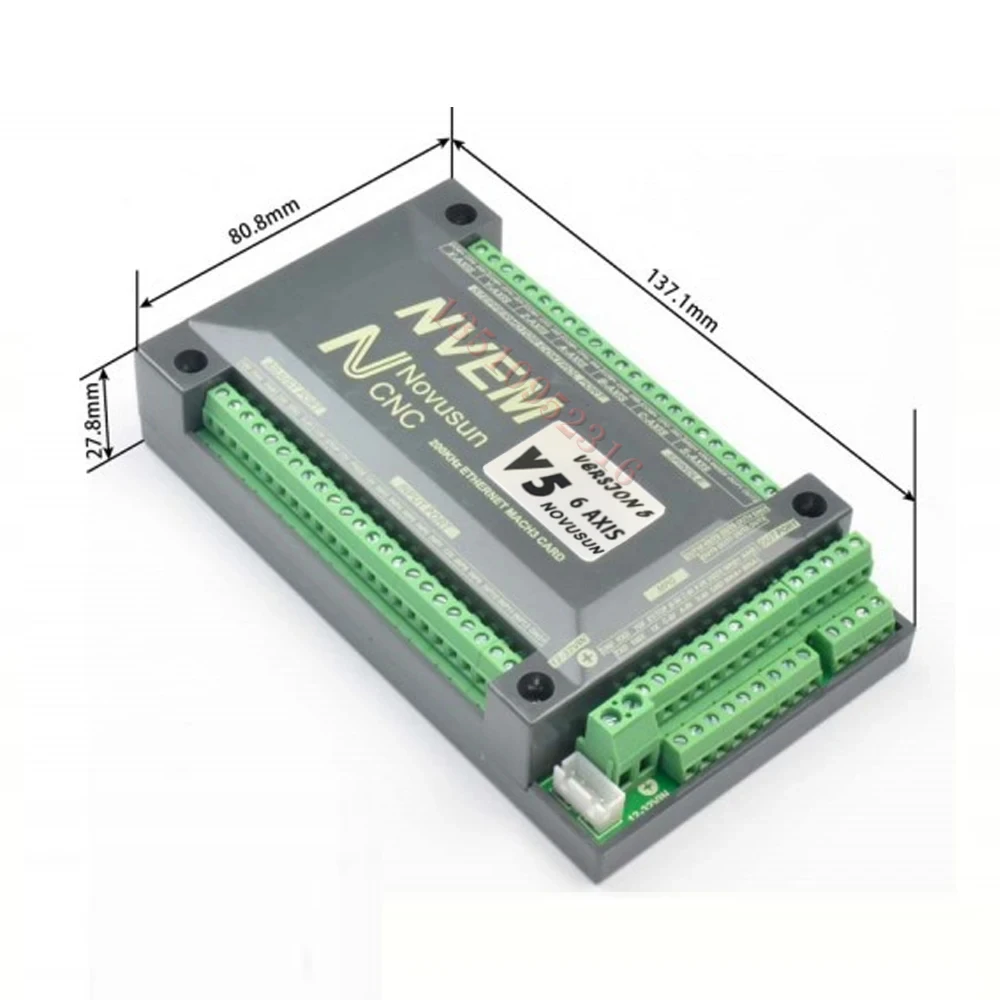

O tamanho total dos produtos é 163,1 mm * 80,8 mm * 27,8 mm;
O tamanho de instalação inferior é 101,4 mm * 39,5 mm。

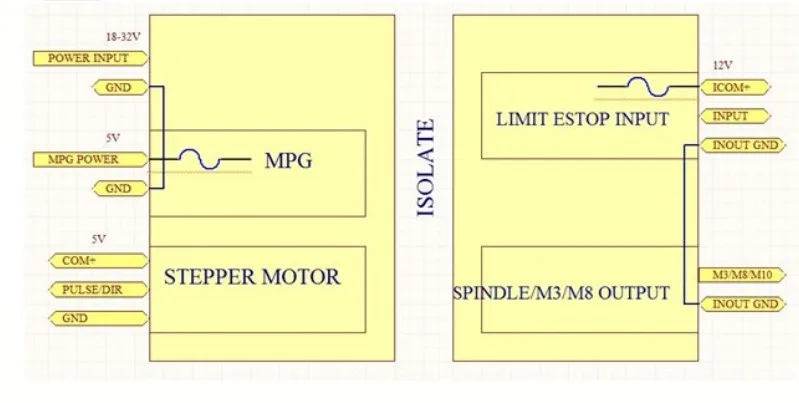

Esquema de energia:

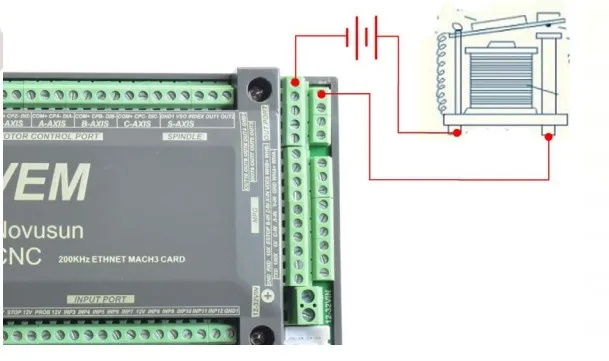

Definição da fiação:

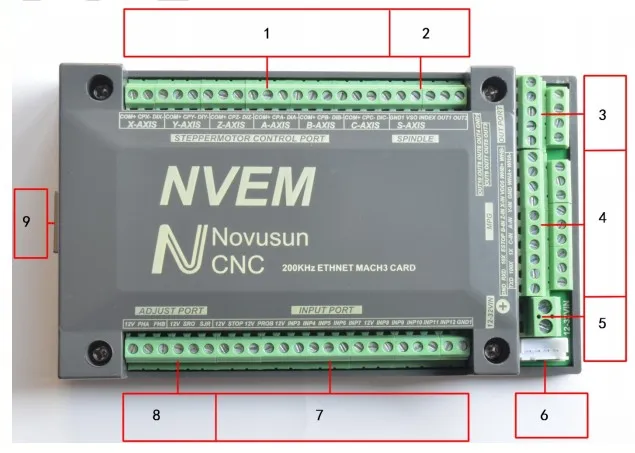

a conexão do controlador inclui fonte de alimentação

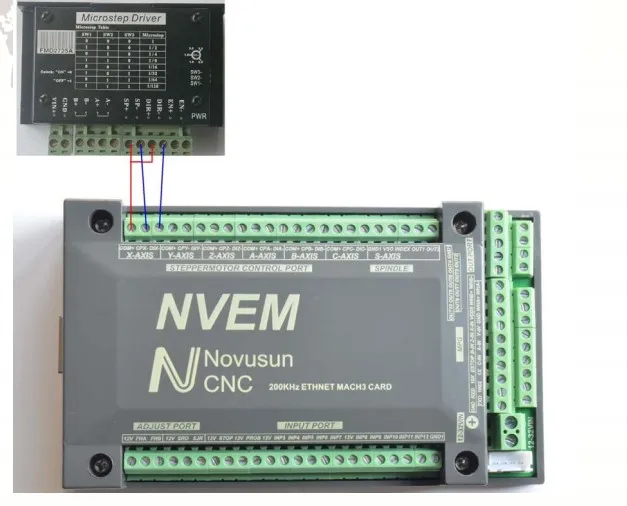

interface, interface de conexão Ethernet, interface MPG, saída de controle passo/servo

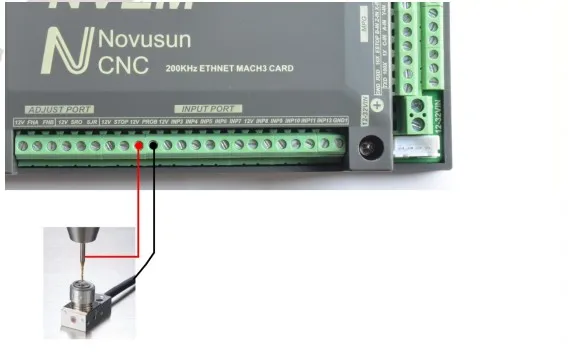

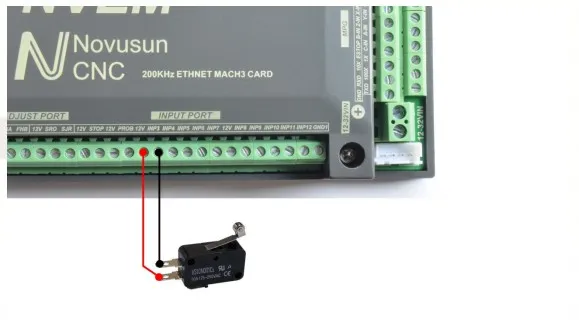

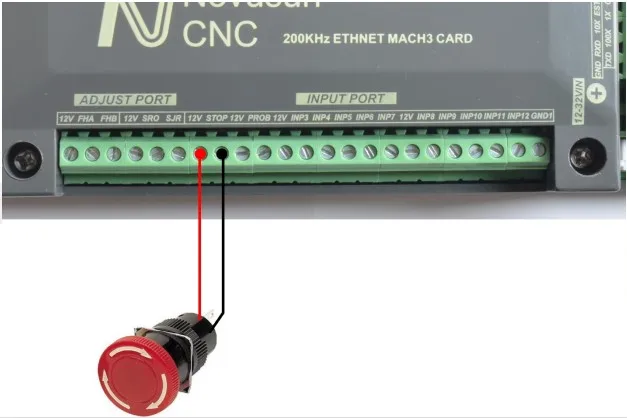

interface, interface de saída de controle de eixo, interruptor Estop e interruptor limitado e interface de entrada de configuração de ferramenta
e assim por diante. Agora os descrevemos detalhadamente conforme abaixo.
