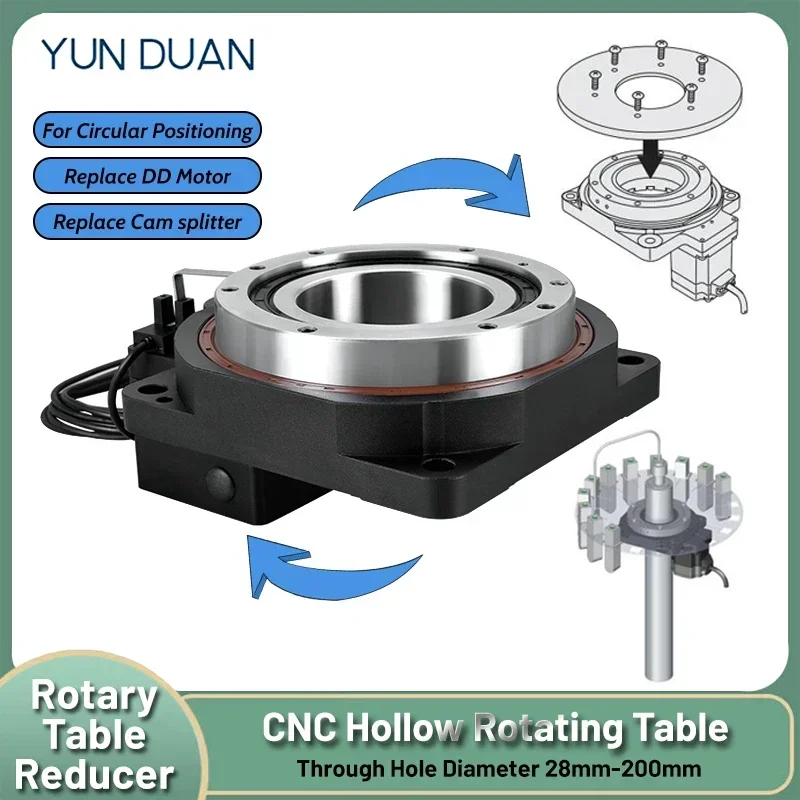

Introdução do produto:
A plataforma giratória oca é um dispositivo giratório preciso que integra motor, redutor e sistema de posicionamento, que é especialmente projetado para máquinas-ferramentas CNC, robôs industriais e linhas de produção automatizadas.Suas principais vantagens são alta precisão, alta rigidez e desempenho de alto custo.Através do design de estrutura oca, sistema de transmissão de precisão e configuração modular, tornou-se o esquema preferido para substituir o divisor de came tradicional e o motor DD.





Parâmetros técnicos da plataforma giratória oca
Modelo	ZCT060		ZCT085		ZCT130		ZCT200		ZCT280		ZCT350
Taxa de redução	5:1	10:1	5:1	10:1	10:1	18:1	10:1	18:1	10:1	18:1	10:1
Carga de projeto	7kg	5kg	28kg	28kg	45kg	45kg	75kg	75kg	175kg	110kg	450kg
Torque de saída retido	5N.m	4N.m	28N.m	18N.m	40N.m	28N.m	70N.m	55N.m	175N.m	110N.m	450N.m
Torque máximo de saída	15N.m	12N.m	84N.m	54N.m	120N.m	84N.m	210N.m	165N.m	525N.m	330N.m	1350N.m
Carga axial máxima	230N		500N		2000N		4000N		8000N		17500N
Momento máximo de inércia	5N.m		10N.m		50N.m		100N.m		200N.m		420N.m

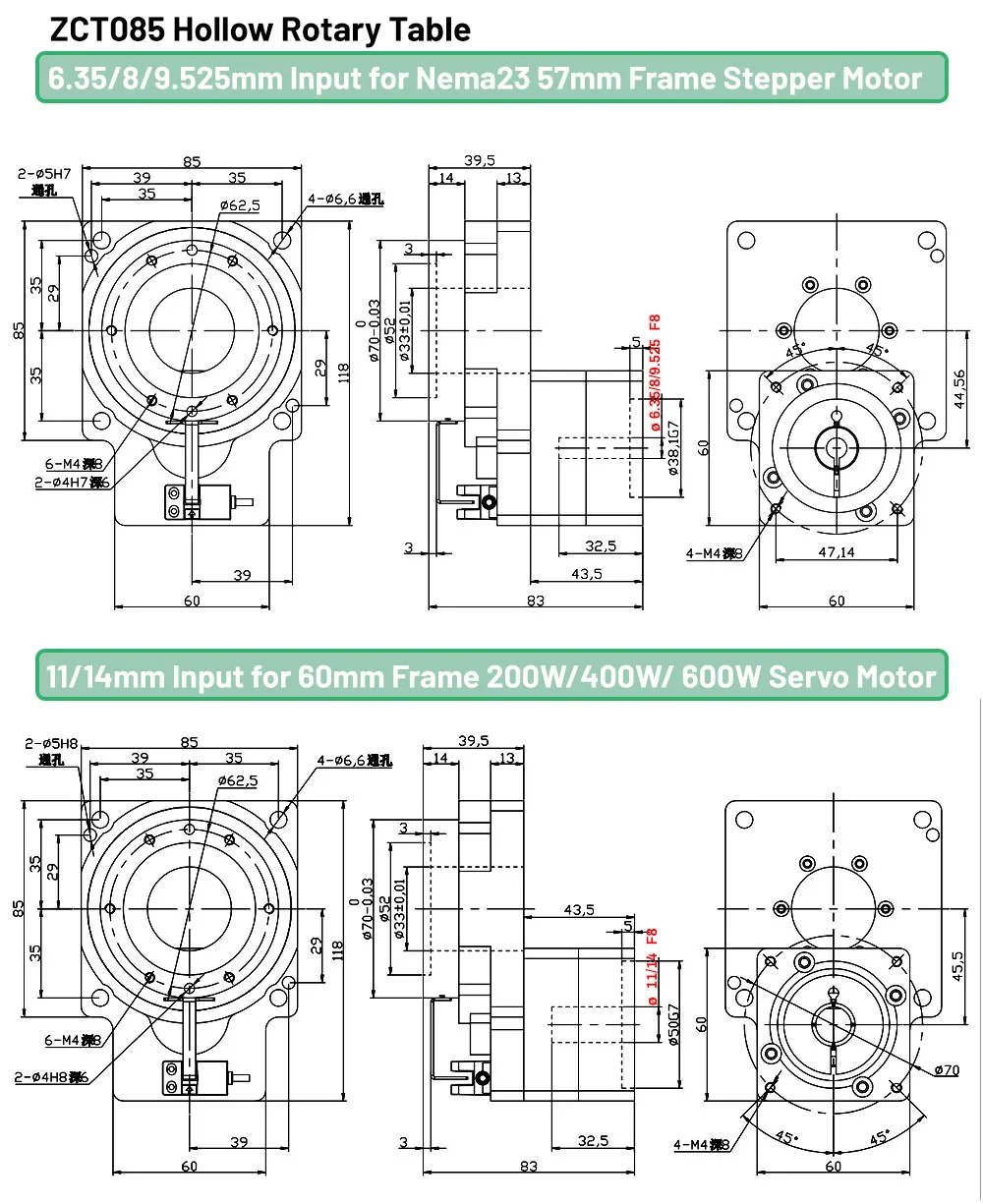

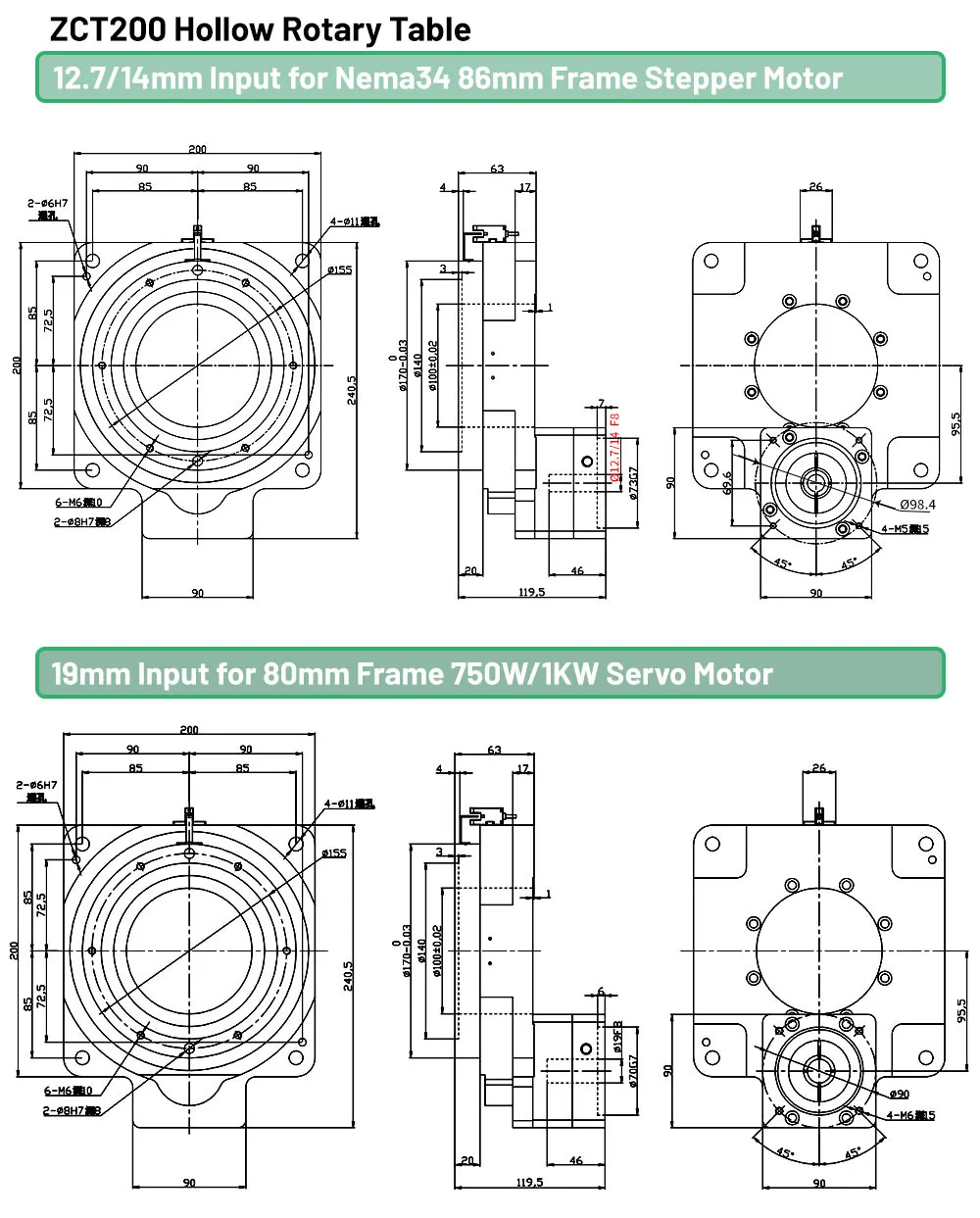

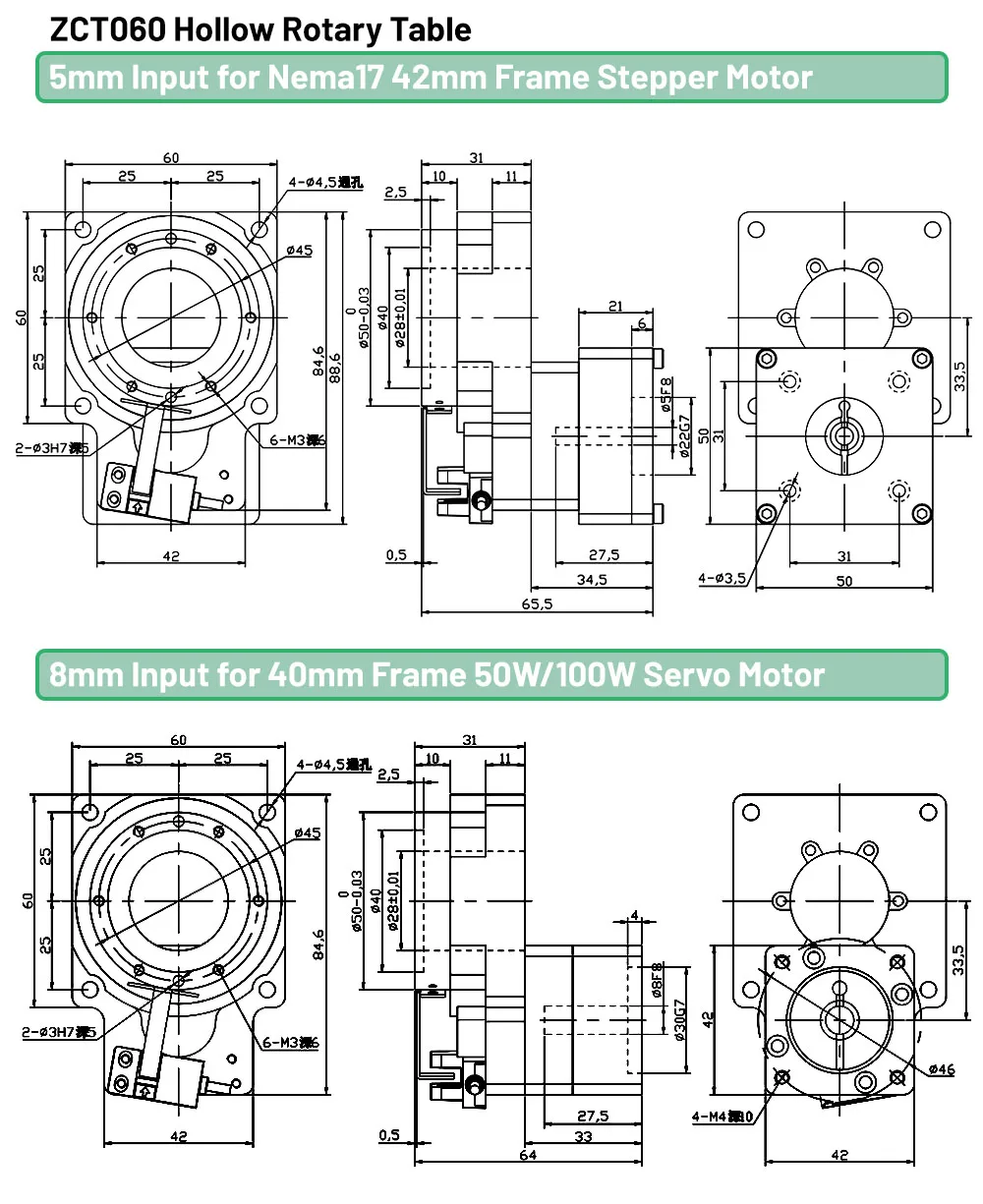

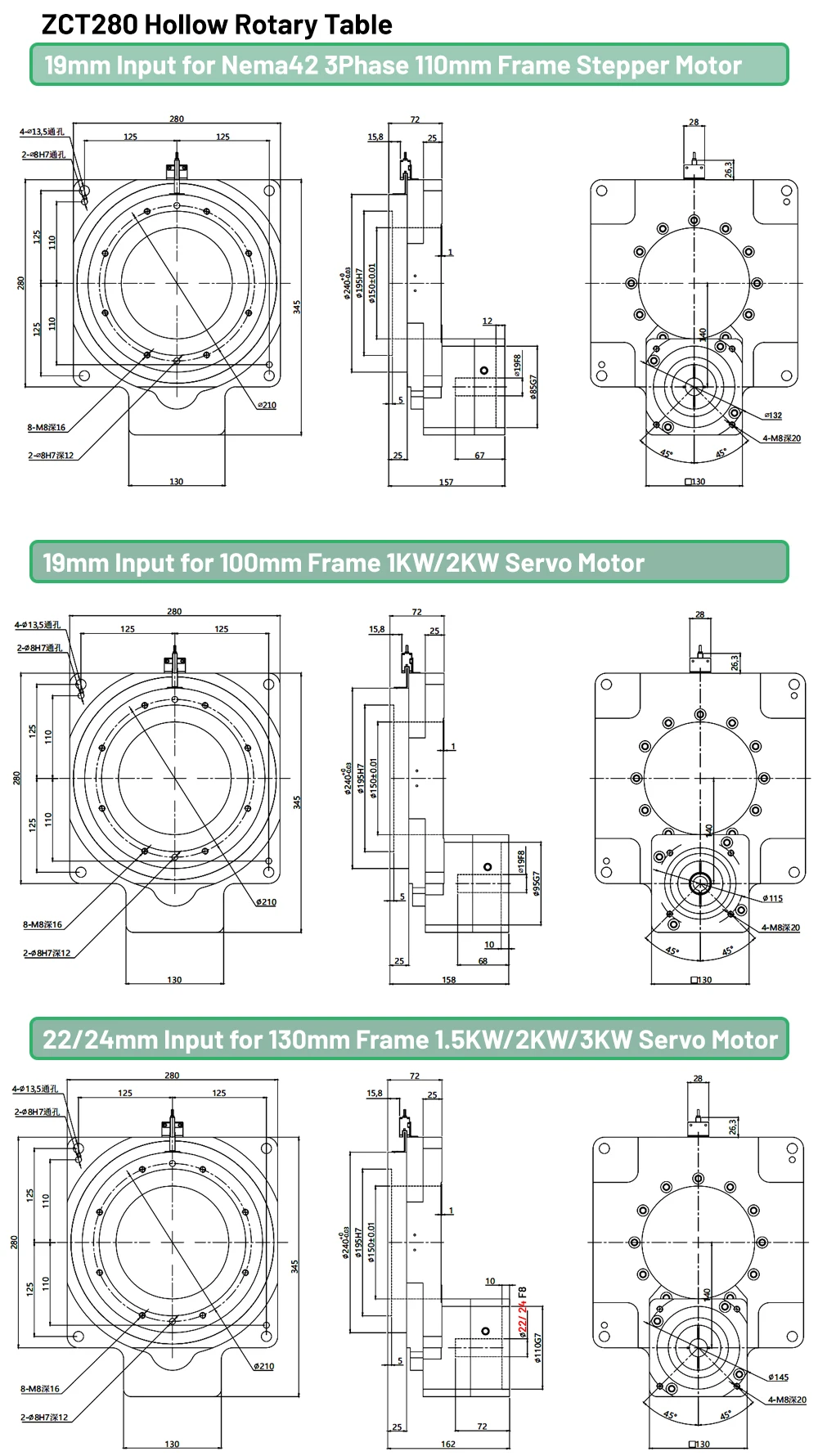

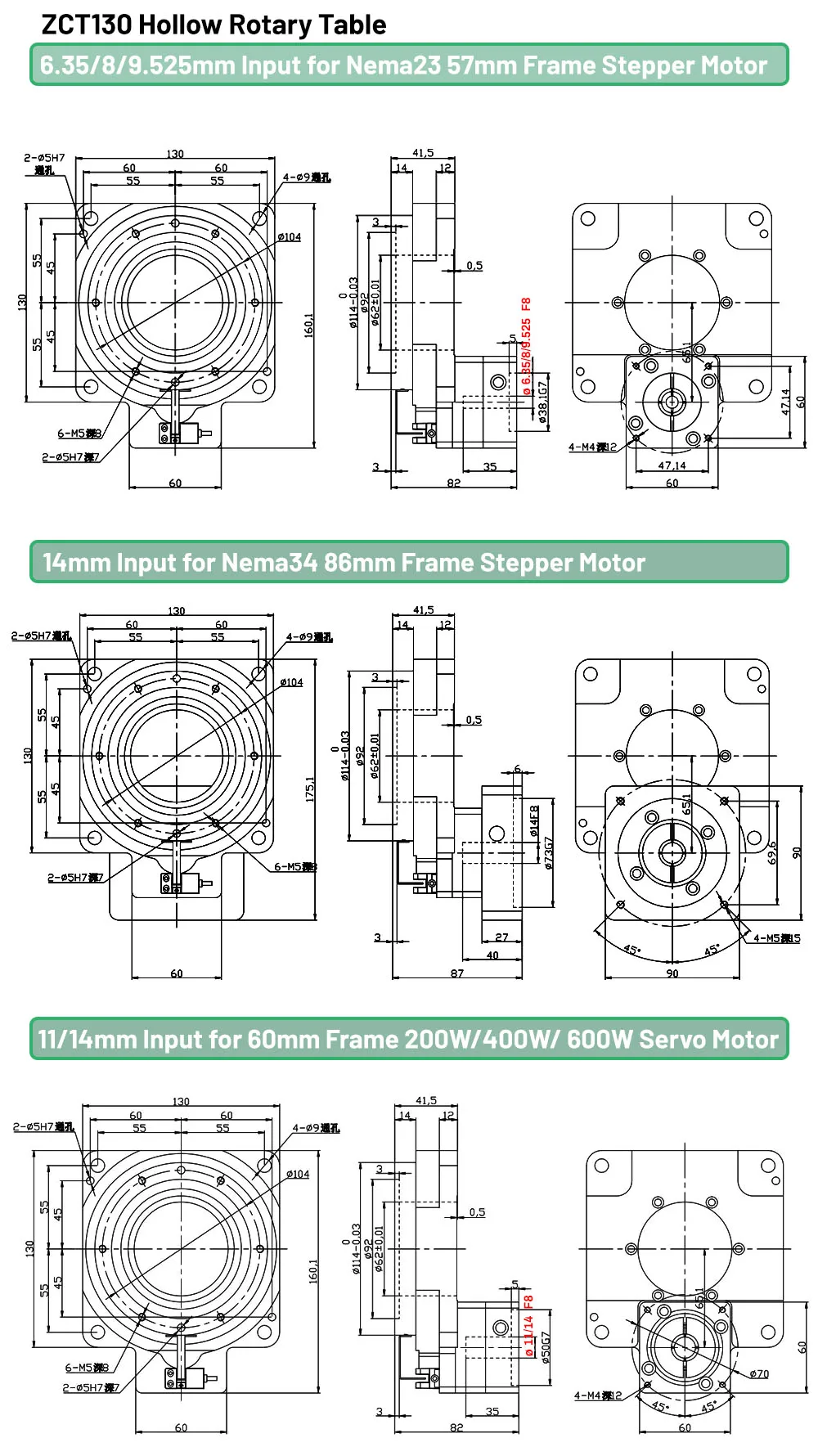

Tamanho da mesa	60*84,6mm		85*118mm		130*160,1mm		200*240,5mm		280*345mm		350*415mm
Diâmetro através do furo.	28 mm		33 mm		62 mm		100 mm		150 mm		200 mm
Diâmetro do disco	50 mm		70 mm		114 mm		170 mm		240 mm		300 mm

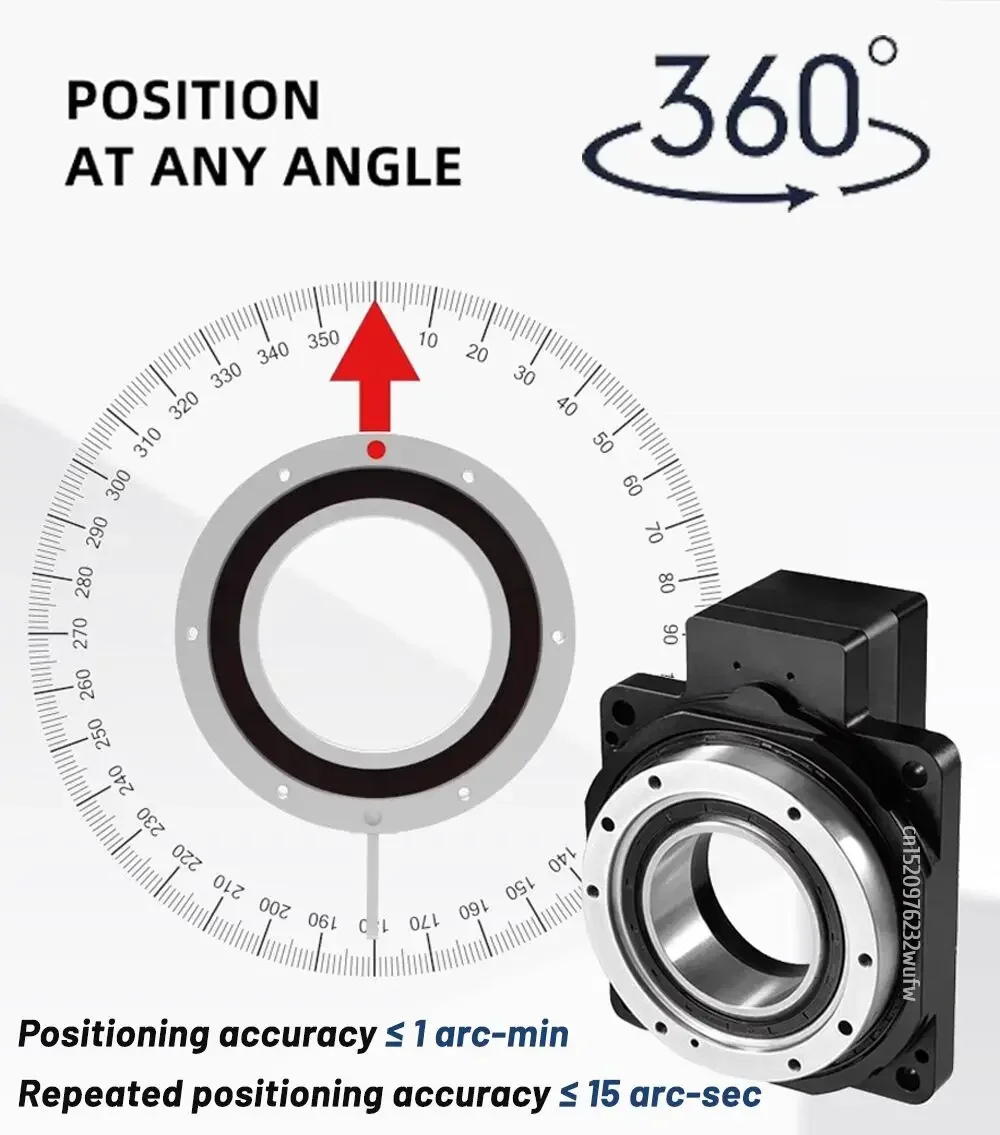

Precisão de posicionamento	≤2 arco-min		≤1 arco-min		≤1 arco-min		≤1 arco-min		≤1 arco-min		≤1 arco-min
Rigidez torsional	2,5N.m/arcmin		6N.m/arcmin		19N.m/arcmin		32N.m/arcmin		58N.m/arcmin		105N.m/arcmin
Parelelismo	≤0,01 mm		≤0,01 mm		≤0,013mm		≤0,02 mm		≤0,03 mm		≤0,035 mm
Concentricidade	≤0,01 mm		≤0,01 mm		≤0,013mm		≤0,02 mm		≤0,015mm		≤0,015mm
Velocidade permitida do disco (operação intermitente)	200 rpm		200 rpm		200 rpm		200 rpm		150 rpm		200 rpm
Ruído	≤55dB		≤55dB		≤60dB		≤63dB		≤67dB		≤67dB
Peso	0,6 kg		1,4kg		2,6 kg		8,1 kg		20,3 kg		50kg
Adapte-se ao motor de passo	Motor de passo Nema17 com eixo de 5 mm		Motor de passo Nema23 com eixo de 6,35/8/9,525 mm		Motor de passo Nema23 de eixo de 6,35/8/9,525 mm; Motor de passo Nema34 de eixo de 12,7/14 mm		Motor de passo Nema34 com eixo de 12,7/14 mm		Motor de passo Nema42 3PH com eixo de 19 mm		Motor de passo de 110-130 mm
Adapte-se ao servo motor	Servo motor com eixo de 8 mm 50 W/100 W 40 mm		Servo motor com eixo 11/14 mm 200 W/400 W/ 600 W 60 mm		Servo motor de eixo 11/14 mm 200 W/400 W/600 W 60 mm		Servo motor com eixo de 19 mm 750 W/1 KW 80 mm		Servo de eixo de 19mm 1KW 2KW 100mm; Eixo de 22/24mm 1KW-3KW 130mm servo motor		Servo motor 1KW-3KW 130mm
Contrapressão		Sem folga (Estrutura ajustável)			Vida precisa			30.000h (Operação intermitente)
Estrutura de rolamento		Rolamento de rolos cruzados			Método de lubrificação			Lubrificação de longo prazo
Eficiência de transmissão		95%			Nível de proteção			IP50
Método de instalação		Arbitrário			Método de lubrificação			Lubrificação de longo prazo
Limitar tensão do interruptor		5-24 VCC			Precisão de posicionamento repetido			≤15 arco-seg



Características do produto:

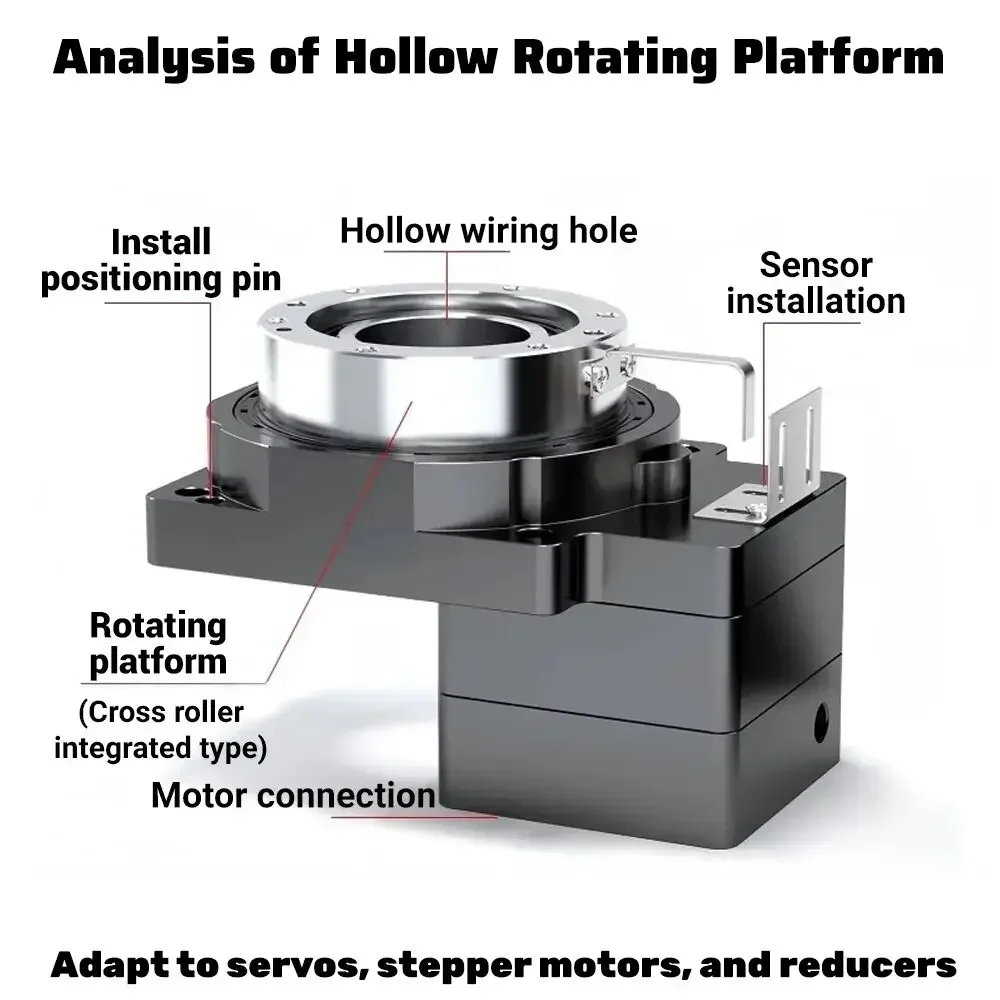

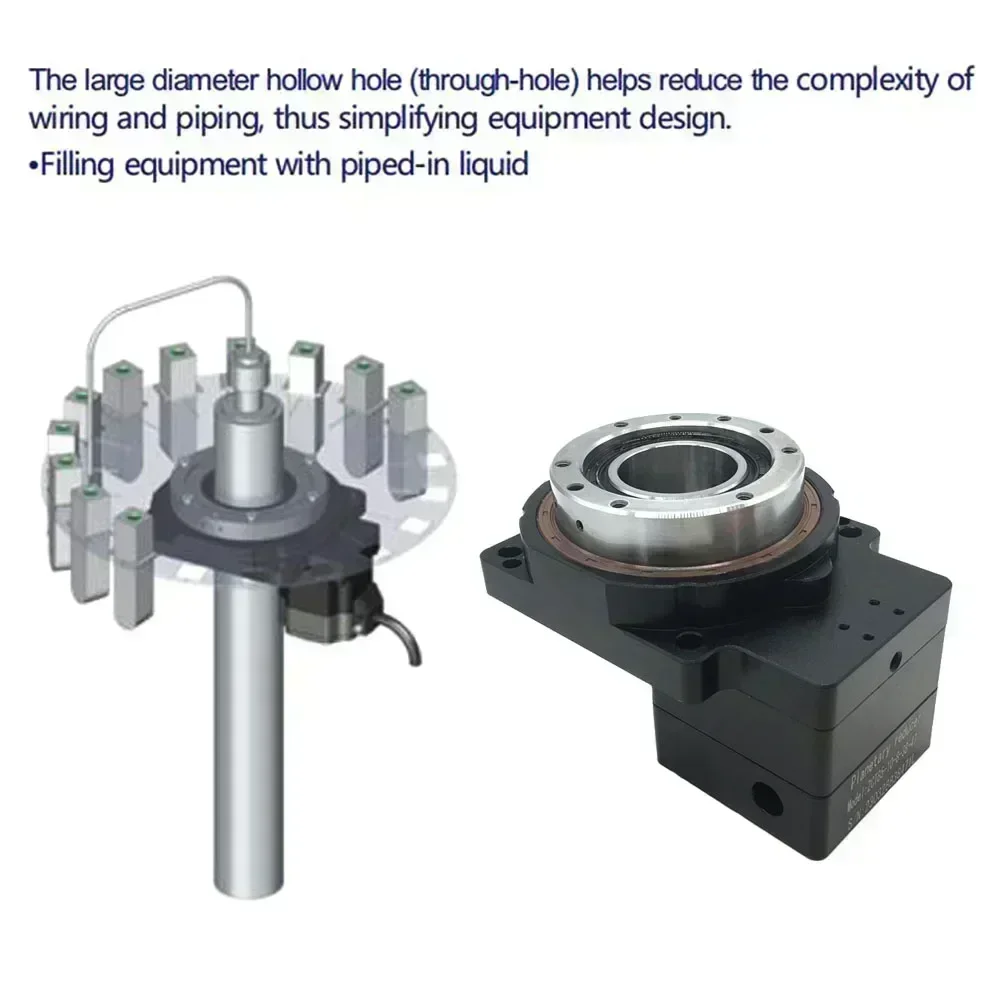

1.A mesa rotativa da plataforma rotativa oca tem estrutura oca e o motor é conectado na lateral para facilitar a instalação de tubos de ar e fios na ferramenta de fundição.Assim como o divisor e o motor DD, ele pode fixar diretamente os objetos pesados na plataforma para transmissão.

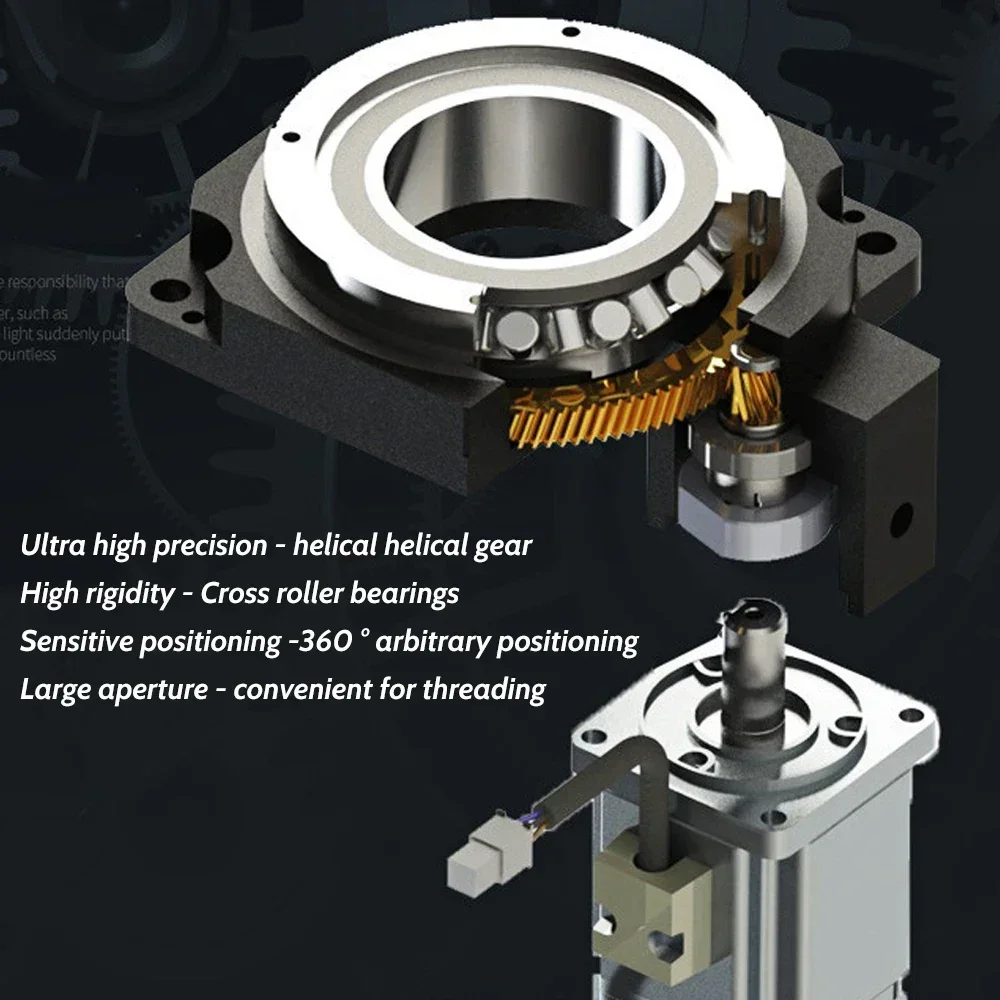

2.Considerando a força lateral e outros problemas quando o produto é usado, adotamos rolamento de rolos cruzados e um anel estável anti-tombamento é colocado no meio.Para melhor suportar a carga de força lateral em uso.

3.O corpo é feito de liga de alumínio e processado por CNC de alta precisão para garantir a precisão de todas as peças.A engrenagem adota o tratamento térmico de carburagem e processo de retificação, que pode atingir a precisão da engrenagem do grau 5 após a usinagem, e sua dureza superficial pode chegar a 58-62HRC.Após a conclusão da montagem do produto, serão realizados procedimentos de lapidação para garantir que o paralelismo e a perpendicularidade da face final estejam dentro de um vestígio de rodagem.

4.O nível de precisão de algumas engrenagens da plataforma giratória oca é de até 4, o que faz com que a plataforma giratória oca tenha um retorno de ar muito pequeno.Podemos compensar o erro durante a montagem projetando a distância do centro da engrenagem ajustável, e a precisão de posicionamento repetido pode atingir menos de 10 segundos de arco.

5.A mesa de trabalho e o braço mecânico do dispositivo podem ser instalados diretamente na plataforma giratória da plataforma rotativa oca.Comparado com o uso de peças de mecanismo, como polia, pode reduzir as horas de trabalho e os custos de design do mecanismo, implantação de peças, ajuste do estado da correia, etc.

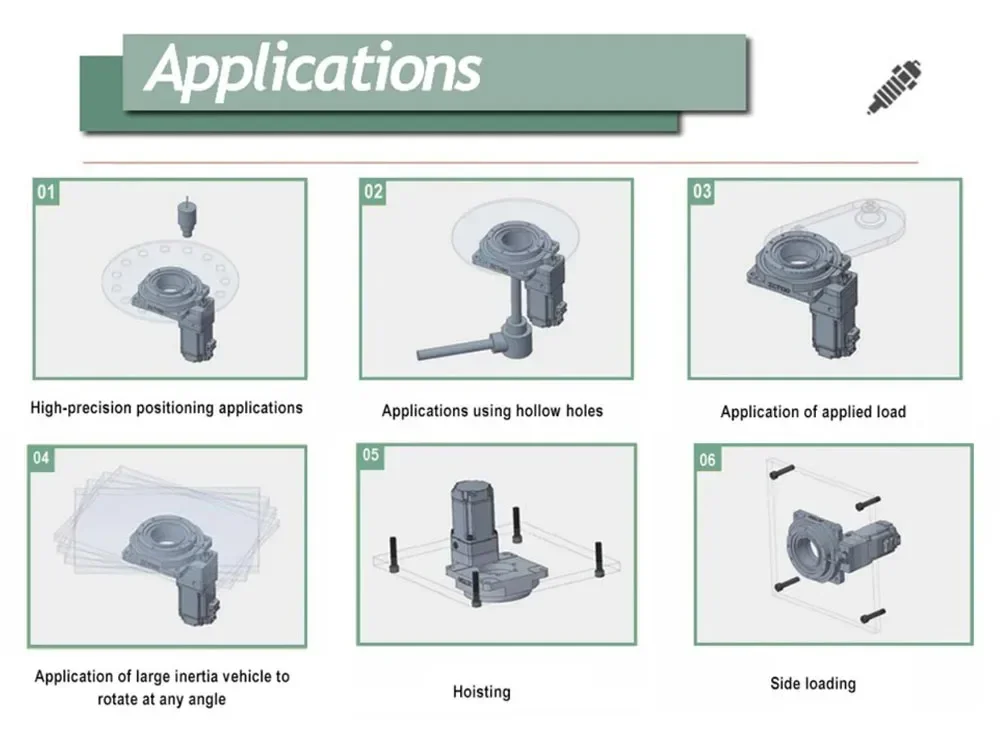

6. A demanda por equipamentos de automação industrial de alta precisão, máquinas dispensadoras, quarto ou quinto eixos de máquinas-ferramentas, máquinas de embalagem, equipamentos optoeletrônicos e de inspeção visual, placas de indexação, impressoras a laser, máquinas de classificação, juntas de robô e outros campos está aumentando rapidamente.
