CNC mais recente V6 anti-rolo 3D Touch Probe edge finder encontra o centro da sonda CNC de mesa compatível com mach3 e grbl

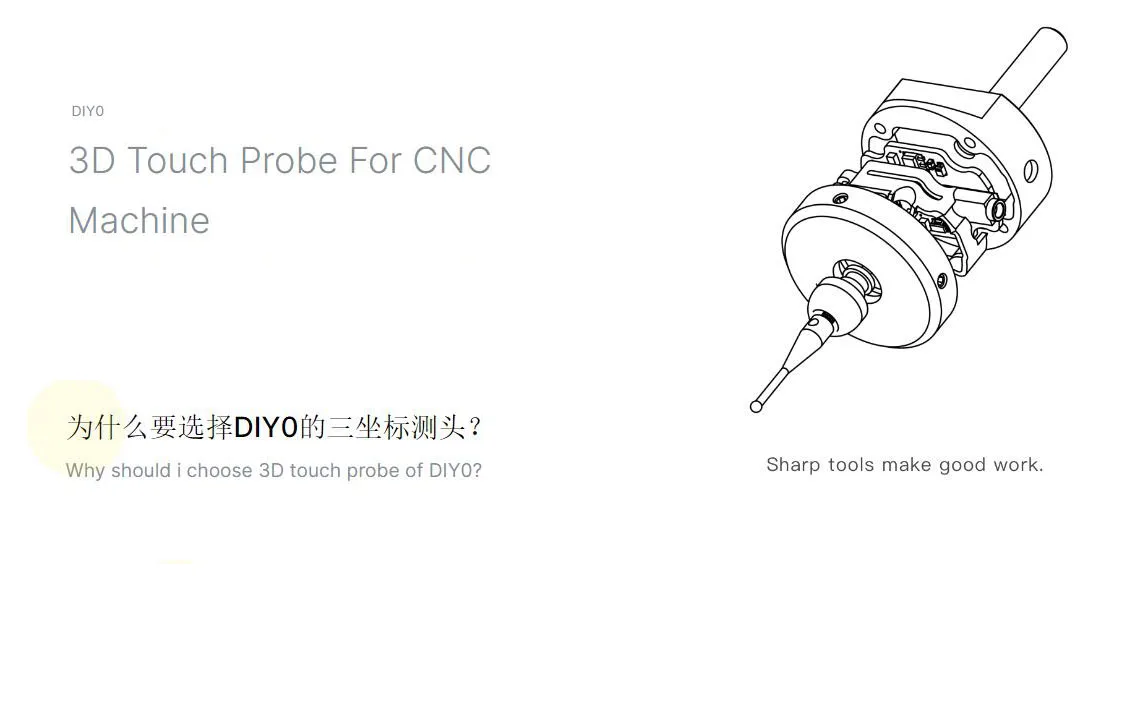

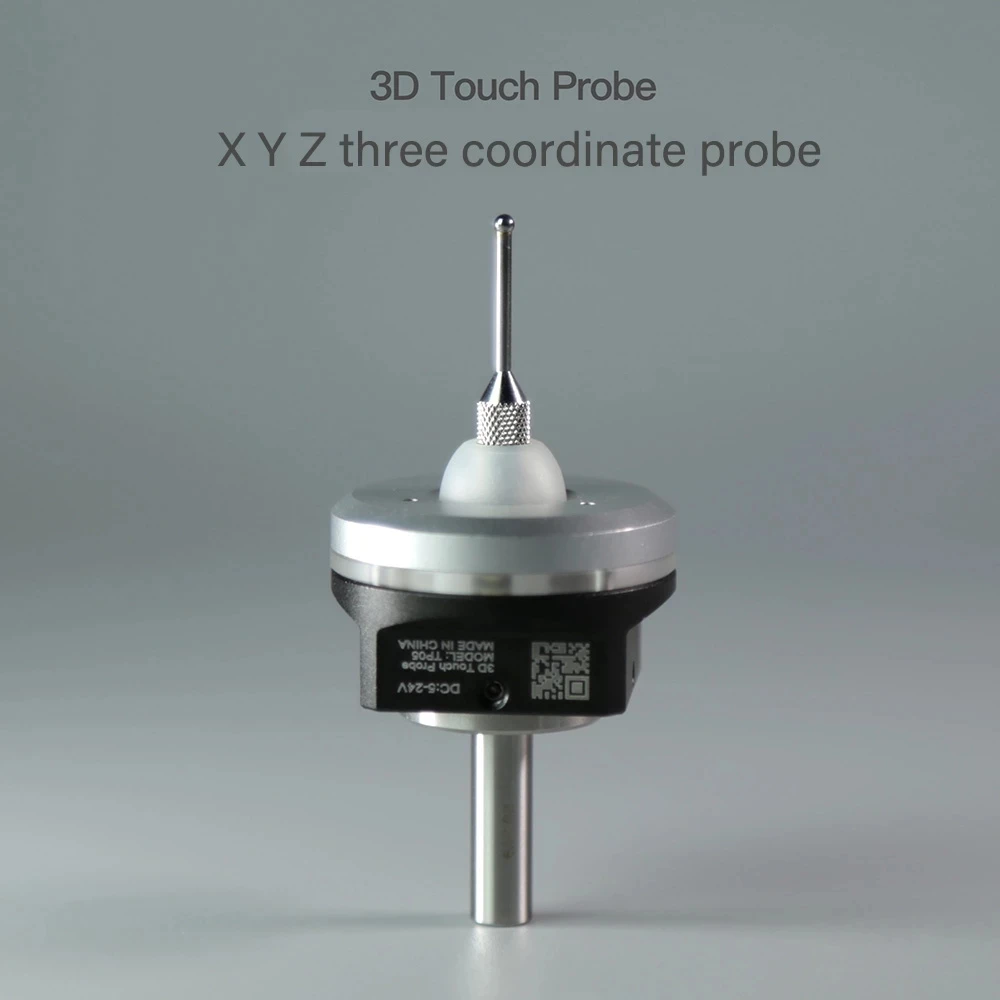

A sonda de três coordenadas DIYO pode realizar centralização rápida, descoberta de bordas, localização central, medição de forma e outras funções conectando o CNC à borda da faca, que resolve extremamente o problema de posicionar o workpiece durante o segundo aperto durante o processo fazendo à máquina.

A concha é feita de liga de alumínio oxidada preta fosca fina com um design anti-roll de superfície plana.

Adapte-se a vários painéis de controle como grbl control panel e Mach3

Você pergunta eu respondo:

1.
Precisa ligar a velocidade do fuso?
Nunca, nunca, nunca.
Não ria, existem esses usuários.

2.
Como se distinguem os três fios?
O fio vermelho é VCC, o fio preto é terra, e o fio branco é IO.

3.
Por que a concentricidade é diferente toda vez que a sonda é instalada?
Porque o seu ER chuck spring clip não pode garantir 100% retidão. Toda vez que a sonda é instalada, mesmo que a concentricidade seja ajustada para 1 fio, ainda haverá desvios quando a sonda for removida e instalada novamente. Então seu mandril é melhor comprar AAA e acima de precisão (concentricidade <= 0,005), porque muitos mandris na China têm padrões falsos, recomenda-se usar um medidor de alta precisão ou haste de aço tungstênio para verificar a tabela após a instalação do mandril. Veja a concentricidade. É melhor colocar o indicador do mostrador a uma distância de 50mm do mandril, que é aproximadamente a distância entre a cabeça da esfera da nossa sonda e a raiz do cabo da ferramenta.

4.
Por que eu sou obviamente um mandril AAA, e a concentricidade ainda é pobre?
Isso é porque você comprou um selo virtual Chuck.
Em circunstâncias normais, se o eixo saltar em 0,01, o mandril AAA prende a fresa e o porta-ferramentas da mesa, o erro não pode exceder 0,02, e o erro não pode exceder 0,03 no máximo. Haverá um ligeiro desvio angular entre o eixo central do mandril de pinça e o eixo central do fuso, que será ampliado pelo comprimento do porta-ferramentas. Geralmente você usa um medidor de calibração para medir a raiz de uma fresa, e você não pode ver um grande erro, mas porque a caneta da sonda está a cerca de 50mm de distância do porta-ferramentas, o erro será ampliado ainda mais. Portanto, certifique-se de escolher mandris genuínos de alta precisão, que nada mais é do que uma diferença de preço de dezenas de dólares.

Software adaptação sonda 3D
