- Produto Químico de Alta Preocupação: Nenhum
- Material: BORRACHA
- Tipo: Outros
- Origem: CN (Origem)
- spindle taper: HSK A63
- no. of spindles: 1
- type: VERTICAL
- dimension(l*w*h): 3200*4200*4000(mm)
- weight (t): 25
- table size: 1100*700
- cnc control system: HEIDENHAIN
- table travel (x) (mm): 1100
- table travel (y) (mm): 1100
- table travel (z) (mm): 700
- positioning accuracy: 0.006
- repeatability (x/y/z) (mm): 0.005
- range of spindle speed: 1 - 10000
- max. table load(kg): 500
- min. time of tool change(s): 3
- tool magazine capacity: 24
- key selling points: High-Accuracy
- warranty: 1 Year
- place of origin: Zhejiang, China
- brand name: OTURN
- voltage: 380 V
- machinery test report: Provided
- video outgoing-inspection: Provided
- machining capacity: Heavy Duty
Prezado cliente, bem-vindo à minha loja, vendemos todos os tipos de produtos.Se você tiver algum outro item que deseja adquirir, não hesite em nos consultar. Existe uma discrepância entre o preço atual e o preço real (configuração e logística).Para obter detalhes do produto e preços mais vantajosos, adicione o WhatsApp para confirmação. Gerente: Sr. Liu WhatsApp: +86 19176692407 Email:1799483840@qq.com
#detalhe_decorar_root .magic-0{largura:750px}#detalhe_decorar_root .magic-1{overflow: oculto; largura: 750px; altura: 511,5px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-2{margin-top:0;margin-left:0;width:750px;height:511.5px}#detail_decorate_root .magic-3{estilo da borda inferior:sólido;cor da borda inferior:#a4b3bb; família de fontes: Roboto; tamanho da fonte: 18px; cor:#1e6ea9; alinhamento de texto: esquerda; estilo de fonte: normal; peso da fonte: negrito; largura da borda inferior: 2px; margem esquerda: 10px; margem direita: 10px; preenchimento superior: 8px; preenchimento inferior: 4px#detalhe_decorar_root .magic-4{overflow: oculto; largura: 750px; altura: 690px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-5{margin-top:0;margin-left:0;width:750px;height:750px}#detalhe_decorar_root .magic-6{overflow: oculto; largura: 750px; altura: 786px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-7{margin-top:0;margin-left:0;width:786px;height:786px}#detalhe_decorar_root .magic-8{overflow: oculto; largura: 750px; altura: 750px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-9{largura:750px;border-collapse:collapse}#detail Decorate_root .magic-10 {altura mínima: 28px; preenchimento: 5px 10px; largura: 720px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detalhe_decorar_root .magic-11{exibição: nenhum}#detalhe_decorar_root .magic-12{altura mínima:28px;preenchimento:5px 10px;largura:275px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-13{altura mínima:28px;preenchimento:5px 10px;largura:189px;altura mínima:28px;box-sizing:content-box}#detail Decorate_root .magic-14 {altura mínima: 28px; preenchimento: 5px 10px; largura: 113px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detalhe_decorar_root .magic-15{altura mínima:28px;preenchimento:5px 10px;largura:290px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-16{altura mínima:28px;preenchimento:5px 10px;largura:719px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-17{cor:#0f1115;font-family:quote-cjk-patch,Inter,system-ui,-apple-system,BlinkMacSystemFont,"Segoe UI",Roboto,Oxygen,Ubuntu,Cantarell,"Open Sans","Helvetica Neue",sans-serif;tamanho da fonte: 15px;estilo da fonte: normal;fonte-variantes-ligaduras:normal;fonte-variant-caps:normal;espaçamento entre letras: normal;órfãos:2;alinhamento do texto: esquerda;recuo do texto:0;transformação de texto: nenhum;viúvas:2;espaçamento entre palavras:0;-webkit-text-stroke-width: 0;espaço em branco: normal;cor de fundo:#fff;espessura-da-decoração-textual:inicial;estilo-da-decoração-textual:inicial;cor-da-decoração-textual:inicial;flutuação:não;exibição:inline !importante#detalhe_decorar_root .magic-18{altura mínima:28px;preenchimento:5px 10px;largura:291px;altura mínima:28px;box-sizing:content-box}#detail Decorate_root .magic-19 {altura mínima: 28px; preenchimento: 5px 10px; largura: 113,097px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detail_decorate_root .magic-20{overflow: oculto; largura: 750px; altura: 1892,688679245283px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-21{margin-top:0;margin-left:0;width:750px;height:1892.688679245283px}#detail_decorate_root .magic-22{alinhamento vertical:topo}#detalhe_decorar_root .magic-23{padding:0;margin:0;color:#333;tamanho da fonte:14px;preenchimento à esquerda:4px;peso da fonte:em negrito;branco-espacial:pré-envoltório}#detail Decorate_root .magic-24 {alinhamento vertical: topo; display: bloco; preenchimento direito: 4px; caixa de dimensionamento: caixa de borda; preenchimento esquerdo: 4px}#detail_decorate_root .magic-25{alinhamento vertical:topo;preenchimento inferior:4px;caixa de dimensionamento:caixa de borda;preenchimento superior:4px}#detail_decorate_root .magic-26{padding:0;margin:0;white-space:pre-wrap;font-size:14px}#detalhe_decorar_root .magic-27{overflow: oculto; largura: 750px; altura: 1746px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-28{margin-top:0;margin-left:0;width:750px;height:1746px}#detalhe_decorar_root .magic-29{margem inferior:10px;altura da linha:0}#detalhe_decorar_root .magic-30{margem inferior:0}#detalhe_decorar_root .magic-31{posição:relativa;largura:100%}#detalhe_decorar_root .magic-32{overflow: oculto; largura: 750px; altura: 784,5px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-33{margin-top:0;margin-left:0;width:750px;height:784.5px}
Descrição dos produtos

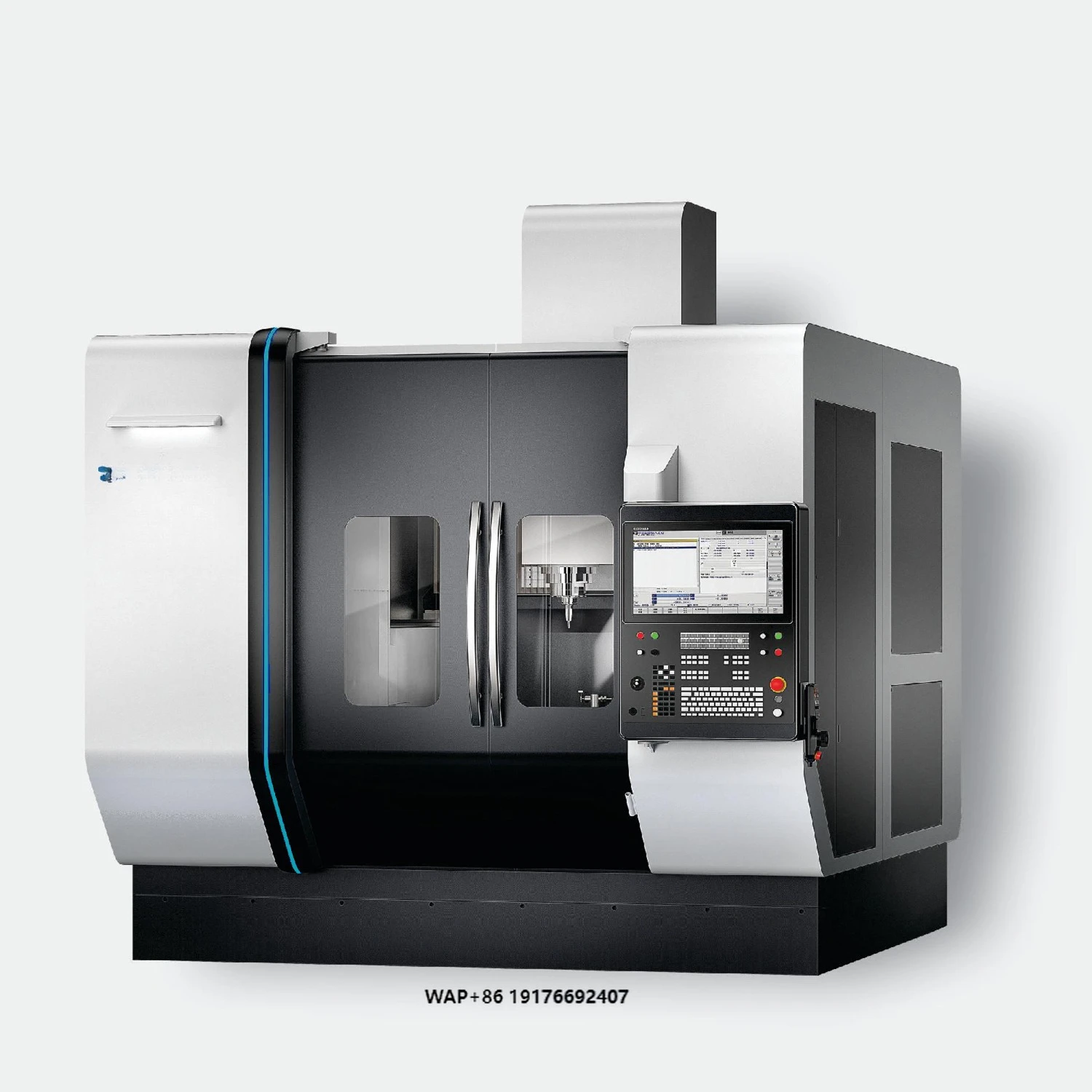

Centro de Usinagem Vertical de 5 Eixos de Alta Rigidez com Baixo Centro de Gravidade
1.Componentes estruturais: Base fundida integral, viga móvel do eixo Y, berço de alta rigidez 2.Vantagens de desempenho: Alcança máxima eficiência de fresagem, o mais alto desempenho de usinagem e extrema precisão, e apresenta rigidez e estabilidade extremamente altas.3. Fonte do desempenho: Estrutura da máquina altamente estável e análise FEM meticulosa.4. Configurações especializadas para atender a diversas necessidades

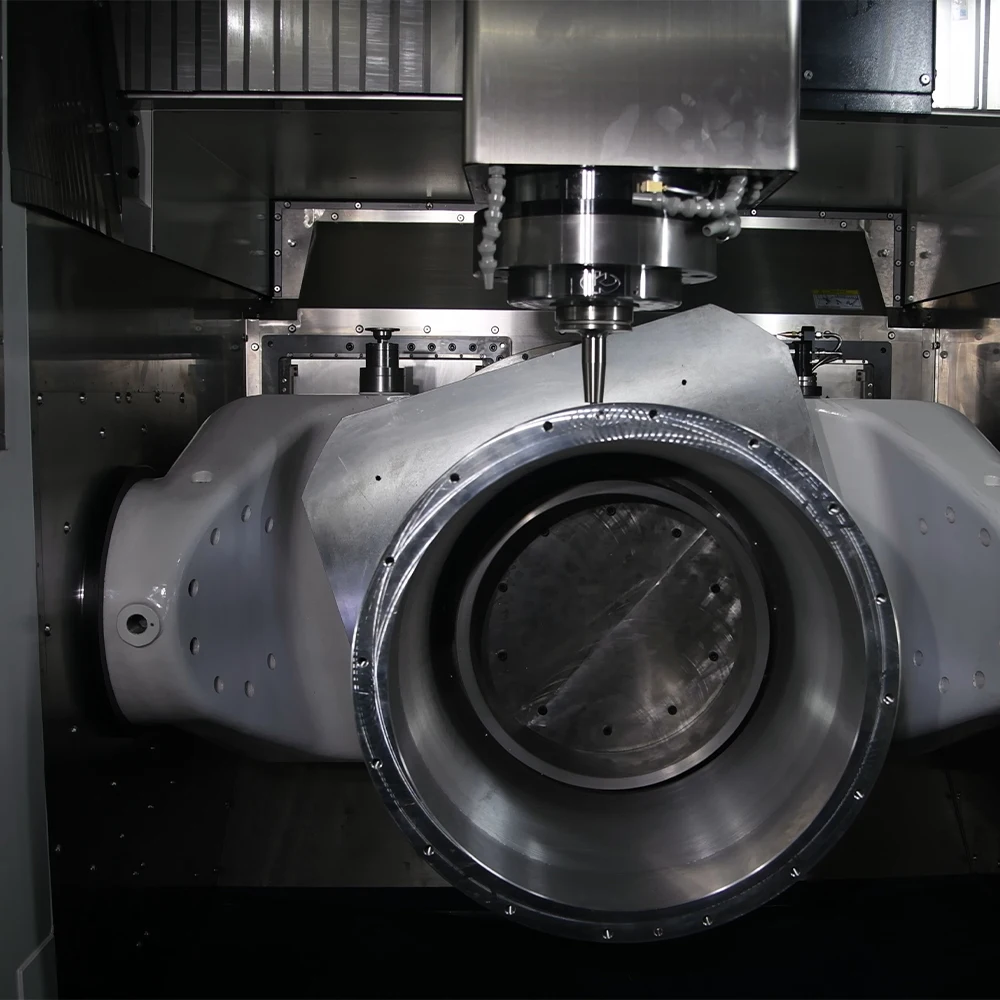

Estrutura
Estrutura de baixo centro de gravidade + viga móvel com curto balanço no eixo Y + berço de alta rigidez. Conceito de design em pirâmide, estável e equilibrado. Mesa de ultra-alta rigidez + estrutura de curto balanço, alta precisão de usinagem, adequada para corte pesado. Conquiste o processamento de materiais como aço inoxidável, liga de titânio e liga de alta temperatura, com alta rigidez e estabilidade.

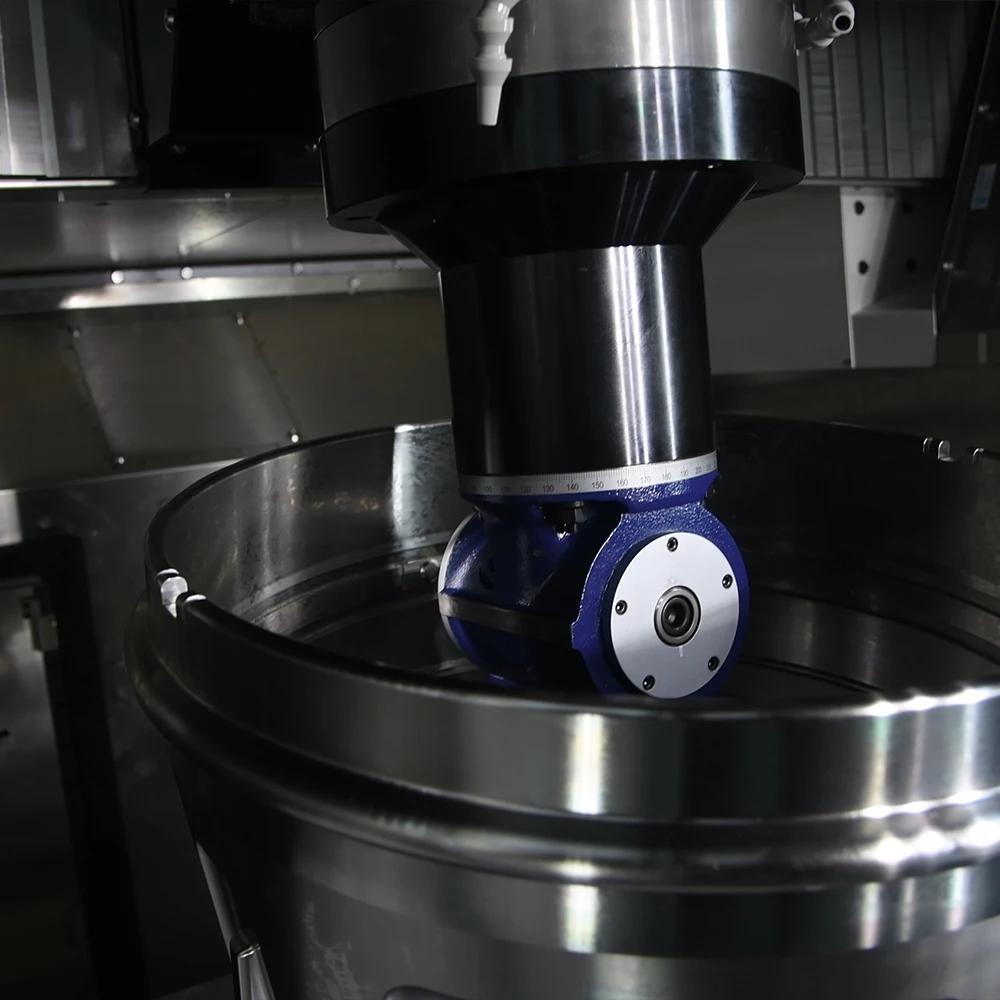

Tecnologia de Usinagem de Compósitos
A tecnologia de usinagem composta de fresamento/torneamento/retificação permite a usinagem completa.Usinagem completa, incluindo fresamento e torneamento, pode ser realizada em uma única máquina-ferramenta com apenas uma fixação.Equipado com tecnologia de acionamento direto, a velocidade máxima pode chegar a 2.000 rpm/min.Sem necessidade de tempo auxiliar e operações adicionais.O processo geral de produção é mais eficiente.Velocidade de usinagem rápida e alta precisão de usinagem são alcançadas.
Aplicação
TK50: Supera eficazmente os desafios do processamento de aço inoxidável, ligas de titânio e ligas de alta temperatura; amplamente utilizado em moldes, aeroespacial civil, indústria automotiva, moldes de precisão e outras indústrias.TK80: Adequado para a indústria aeroespacial civil, especializado no processamento de componentes estruturais aeroespaciais civis, peças de motores, moldes de precisão, etc.TK1000: Amplamente utilizado na indústria civil aeroespacial, processamento de peças de motores, moldes de precisão e outras indústrias.
Parâmetros do produto
|
1.Parâmetros do Eixo Linear
|
|
|
||
|
1
|
Amplitude de deslocamento dos eixos X/Y/Z (mm)
|
1100*1100*700
|
||
|
2
|
Precisão do posicionamento X/Y/Z (mm)
|
0.006
|
||
|
3
|
Precisão de posicionamento repetitivo X/Y/Z (mm)
|
0.005
|
||
|
4
|
Velocidade de deslocamento rápido dos eixos X/Y/Z (m/min)
|
30
|
||
|
5
|
Velocidade máxima de corte nos eixos X/Y/Z (m/min)
|
15
|
||
|
2.Parâmetros do Eixo Rotativo
|
|
|
||
|
1
|
Amplitude de deslocamento do eixo B
|
±120°
|
||
|
2
|
Amplitude de deslocamento do eixo C
|
n×360°°
|
||
|
3
|
Precisão de posicionamento B/C
|
8"
|
||
|
4
|
Precisão de posicionamento repetida
|
5"
|
||
|
5
|
Velocidade de avanço rápido do eixo B (rpm/min)
|
30
|
||
|
6
|
Velocidade de deslocamento rápido do eixo C (rpm/min)
|
100
|
||
|
3.Parâmetros da máquina
|
|
|
||
|
1
|
Altura da máquina-ferramenta (mm)
|
4000
|
||
|
2
|
Pegada (mm)
|
3200*4200
|
||
|
3
|
Rede de máquinas (T)
|
25 toneladas
|
||
|
4.Parâmetros da mesa de trabalho
|
|
|
||
|
1
|
Tamanho da mesa de trabalho (mm)
|
Φ800mm
|
||
|
2
|
Tamanho máximo da peça (mm)
|
Φ1100×700
|
||
|
3
|
Peso máximo da peça (kg)
|
2500
|
||
|
4
|
ranhura em T
|
Slot reto tipo M18
|
||
|
5.Parâmetros do magazine de ferramentas
|
|
|
||
|
1
|
Capacidade do magazine de ferramentas (peças)
|
40
|
||
|
2
|
Tempo de troca de ferramenta T-T (s)
|
4
|
||
|
3
|
Comprimento máximo da ferramenta (mm)
|
450
|
||
|
4
|
Diâmetro máximo da ferramenta (mm)
|
Φ200mm
|
||
|
5
|
Peso máximo da ferramenta (kg)
|
20
|
||
|
6.Configuração básica
|
|
|
||
|
1
|
5 eixos, cinco juntas, seguimento da ponta da ferramenta
|
√
|
||
|
2
|
Sonda 3D
|
√
|
||
|
3
|
Instrumento de ajuste de ferramenta
|
Ferramenta de Ajuste de Contato
|
||
|
4
|
Régua de grade do eixo X/Y/Z
|
√
|
||
|
5
|
Régua de grade de eixo A/C
|
√
|
||
|
6
|
Central rotativa de cinco eixos com configuração padrão
|
√
|
||
|
7
|
Modo de acionamento da plataforma giratória do berço do A/C
|
Acionamento Direto DDMotor
|
||
|
8
|
Sistema de freio do eixo A/C
|
Circule ao redor
|
||
|
9
|
Eixo
|
Fuso elétrico HSKA63 de 10000 rpm
|
||
|
10
|
Sistema de Refrigeração do Eixo
|
√
|
||
|
11
|
Sistema de cortina de ar para proteção contra poeira do fuso
|
√
|
||
|
12
|

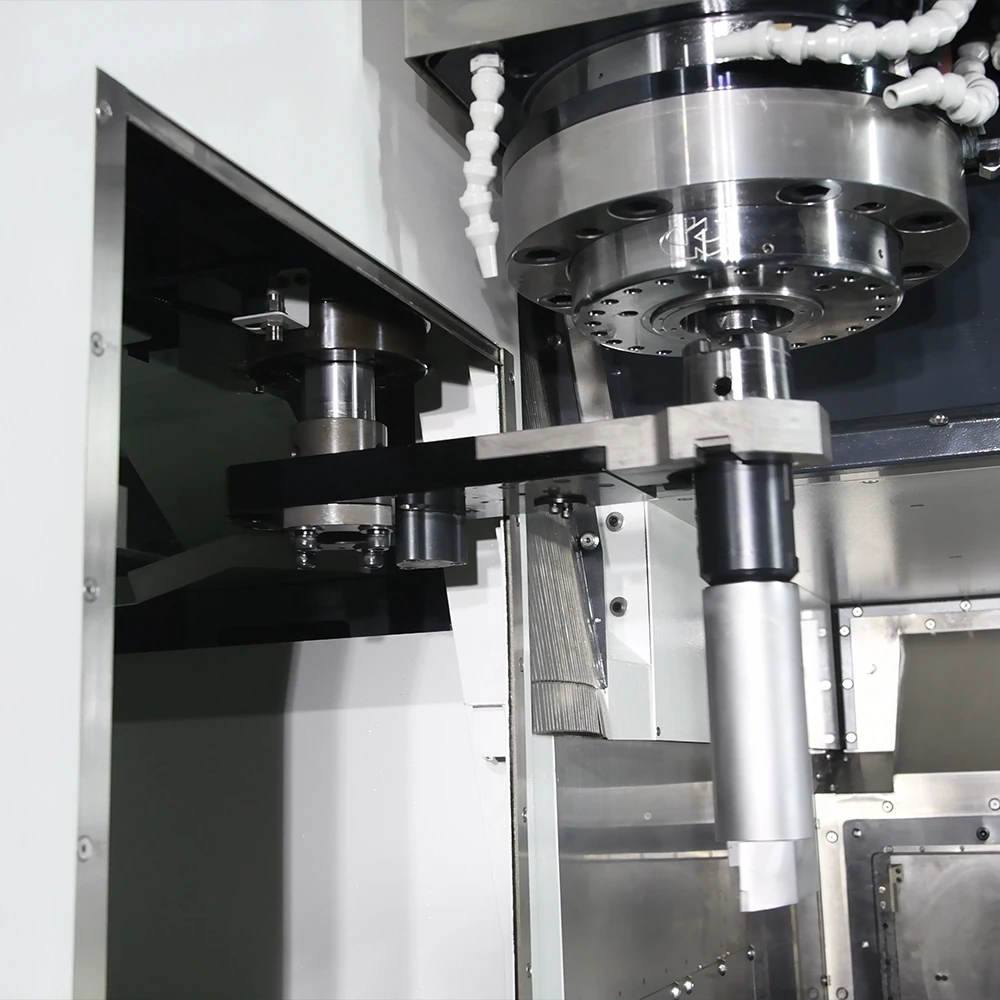

Revista de ferramentas
|
Trocador de ferramentas robótico
|
||
|
13
|
Sistema de remoção de cavacos
|
√
|
||
|
14
|
Carro de detritos
|
√
|
||
|
15
|
Sistema de Refrigeração de Corte
|
√
|
||
|
16
|
Dispositivo de sopro de ar para processamento de névoa de óleo
|
√
|
||
|
17
|
sistema de lubrificação automática
|
√
|
||
|
18
|
lâmpada de trabalho
|
√
|
||
|
19
|
Ar condicionado de caixa elétrica
|
√
|
||
|
20
|
Dispositivo de sopro de processamento
|
√
|
||
|
7.Sistema
|
|
|
||
|
1
|
Controlador HEIDENHAIN TNC640
|
√
|
||
|
2
|
Menzi 840 D
|
|
||
|
3
|
Jk 220
|
|
||
|
4
|
Siemens 828D (cinco eixos, quatro juntas)
|
|
||
Configurações de Produtos
Perfil da empresa
OTURN MÁQUINAS
Somos seu parceiro para proporcionar um excelente retorno sobre o investimento com soluções especiais de metalurgia.
Controle de qualidade
Implementamos sistemas robustos de gestão da qualidade, com o apoio de Certificação ISO e Certificação CEn, que garantem a mais alta qualidade e segurança de nossos produtos.
Nossas vantagens
Perguntas frequentes
Q1: Como posso escolher as máquinas mais adequadas?
R: Por favor, diga-me suas especificações e nós o ajudaremos a selecionar o melhor modelo, ou você mesmo pode escolher o modelo exato.Alternativamente, você pode nos enviar os desenhos do produto e nós recomendaremos as máquinas mais adequadas para suas necessidades.
Q2: Quais são os principais produtos da sua empresa?
R: Somos especializados em todos os tipos de máquinas, como tornos CNC, fresadoras CNC, máquinas de torneamento CNC, centros de usinagem vertical, centros de usinagem horizontal, tornos, processamento composto de torneamento e fresamento, e assim por diante.
Q3: Onde está localizada a nossa fábrica?Como posso visitar lá?
R: Temos 5 fábricas localizadas em Guangzhou, Quzhou, Ningbo e Guangdong.Você é muito bem-vindo para nos visitar.
4º trimestre.Como você transporta isso?
R: Fornecer Solução de Transporte DDP/CIF/FOB/FCA
Q5: Quais são as condições de pagamento?
R: T/T, 30% de pagamento inicial no pedido, 70% do saldo restante antes do envio.
Q6: Qual é o MOQ?
R: 1 conjunto.Apenas algumas máquinas de baixo custo terão mais de 1 conjunto.
Queremos saber:
1.Recomendamos fortemente que nos informe o tamanho e o material da sua peça para nossa avaliação. Se possível, seria melhor nos enviar um desenho da peça para que possamos recomendar o modelo mais adequado.
2. Se precisar de um preço CIF, por favor, informe-nos o porto de destino.
