- Produto Químico de Alta Preocupação: Nenhum
- Tipo: Outros
- Origem: CN (Origem)
- spindle taper: HSK A63
- no. of spindles: 1
- type: VERTICAL
- weight (t): 6
- table size: 520*410
- cnc control system: HEIDENHAIN
- table travel (x) (mm): 520
- table travel (y) (mm): 520
- table travel (z) (mm): 460
- positioning accuracy: 0.004
- repeatability (x/y/z) (mm): 0.003
- range of spindle speed: 1 - 20000
- max. table load(kg): 400
- min. time of tool change(s): 3
- key selling points: High-Accuracy
- warranty: 1 Year
- place of origin: Zhejiang, China
- brand name: OTURN
- voltage: 380 V
- machinery test report: Provided
- video outgoing-inspection: Provided
- machining capacity: Heavy Duty
Prezado cliente, bem-vindo à minha loja, vendemos todos os tipos de produtos.Se você tiver algum outro item que deseja adquirir, não hesite em nos consultar. Existe uma discrepância entre o preço atual e o preço real (configuração e logística).Para obter detalhes do produto e preços mais vantajosos, por favor adicione o WhatsApp para confirmação. Gerente: Henrique Gabriel WhatsApp: +551152550025 Email: comercial@hfg3d.com
#detalhe_decorar_root .magic-0{largura:750px}#detalhe_decorar_root .magic-1{overflow: oculto; largura: 750px; altura: 511,5px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-2{margin-top:0;margin-left:0;width:750px;height:511.5px}#detail_decorate_root .magic-3{estilo da borda inferior:solid;borda inferior-cor:#a4b3bb; família de fontes: Roboto; tamanho da fonte: 18px; cor:#1e6ea9; alinhamento de texto: esquerda; estilo de fonte: normal; peso da fonte: negrito; largura da borda inferior: 2px; margem esquerda: 10px; margem direita: 10px; preenchimento superior: 8px; preenchimento inferior: 4px#detalhe_decorar_root .magic-4{overflow: oculto; largura: 750px; altura: 690px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-5{margin-top:0;margin-left:0;width:750px;height:750px}#detalhe_decorar_root .magic-6{overflow: oculto; largura: 750px; altura: 786px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-7{margin-top:0;margin-left:0;width:786px;height:786px}#detalhe_decorar_root .magic-8{overflow: oculto; largura: 750px; altura: 750px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detail_decorate_root .magic-9{largura:750px;border-collapse:collapse}#detail_decorate_root .magic-10{altura mínima:28px;preenchimento:5px 10px;largura:720px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-11{exibição: nenhum}#detalhe_decorar_root .magic-12{altura mínima:28px;preenchimento:5px 10px;largura:275px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-13{altura mínima:28px;preenchimento:5px 10px;largura:189px;altura mínima:28px;box-sizing:content-box}#detail Decorate_root .magic-14 {altura mínima: 28px; preenchimento: 5px 10px; largura: 113px; altura mínima: 28px; dimensionamento da caixa: caixa de conteúdo}#detalhe_decorar_root .magic-15{altura mínima:28px;preenchimento:5px 10px;largura:290px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-16{altura mínima:28px;preenchimento:5px 10px;largura:719px;altura mínima:28px;tamanho da caixa:caixa de conteúdo}#detalhe_decorar_root .magic-17{cor:#0f1115;font-family:quote-cjk-patch,Inter,system-ui,-apple-system,BlinkMacSystemFont,"Segoe UI",Roboto,Oxygen,Ubuntu,Cantarell,"Open Sans","Helvetica Neue",sans-serif;tamanho da fonte: 15px;estilo da fonte: normal;fonte-variantes-ligaduras:normal;fonte-variant-caps:normal;espaçamento entre letras: normal;órfãos:2;alinhamento do texto: esquerda;recuo do texto:0;transformação de texto: nenhum;viúvas:2;espaçamento entre palavras:0;-webkit-text-stroke-width: 0;espaço em branco: normal;cor de fundo:#fff;espessura-da-decoração-textual:inicial;estilo-da-decoração-textual:inicial;cor-da-decoração-textual:inicial;float:none;display:inline !importante#detalhe_decorar_root .magic-18{altura mínima:28px;preenchimento:5px 10px;largura:291px;altura mínima:28px;box-sizing:content-box}#detalhe_decorar_root .magic-19{overflow: oculto; largura: 750px; altura: 1892,688679245283px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-20{margin-top:0;margin-left:0;width:750px;height:1892.688679245283px}#detalhe_decorar_root .magic-21{alinhamento vertical:topo}#detalhe_decorar_root .magic-22{padding:0;margin:0;color:#333;tamanho da fonte:14px;preenchimento à esquerda:4px;peso da fonte:em negrito;branco-espacial:pré-envoltório}#detail_decorate_root .magic-23{alinhamento vertical:topo;exibição:bloco;preenchimento direito:4px;caixa de tamanho:caixa de borda;preenchimento esquerdo:4px}#detail_decorate_root .magic-24{alinhamento vertical:topo;preenchimento inferior:4px;caixa de dimensionamento:caixa de borda;preenchimento superior:4px}#detail_decorate_root .magic-25{padding:0;margin:0;white-space:pre-wrap;tamanho da fonte:14px}#detalhe_decorar_root .magic-26{overflow: oculto; largura: 750px; altura: 1746px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-27{margin-top:0;margin-left:0;width:750px;height:1746px}#detalhe_decorar_root .magic-28{margem inferior:10px;altura da linha:0}#detalhe_decorar_root .magic-29{margem inferior:0}#detalhe_decorar_root .magic-30{posição:relativa;largura:100%}#detalhe_decorar_root .magic-31{overflow: oculto; largura: 750px; altura: 784,5px; margem superior: 0; margem inferior: 0; margem esquerda: 0; margem direita: 0}#detalhe_decorar_root .magic-32{margin-top:0;margin-left:0;width:750px;height:784.5px}
Descrição dos produtos

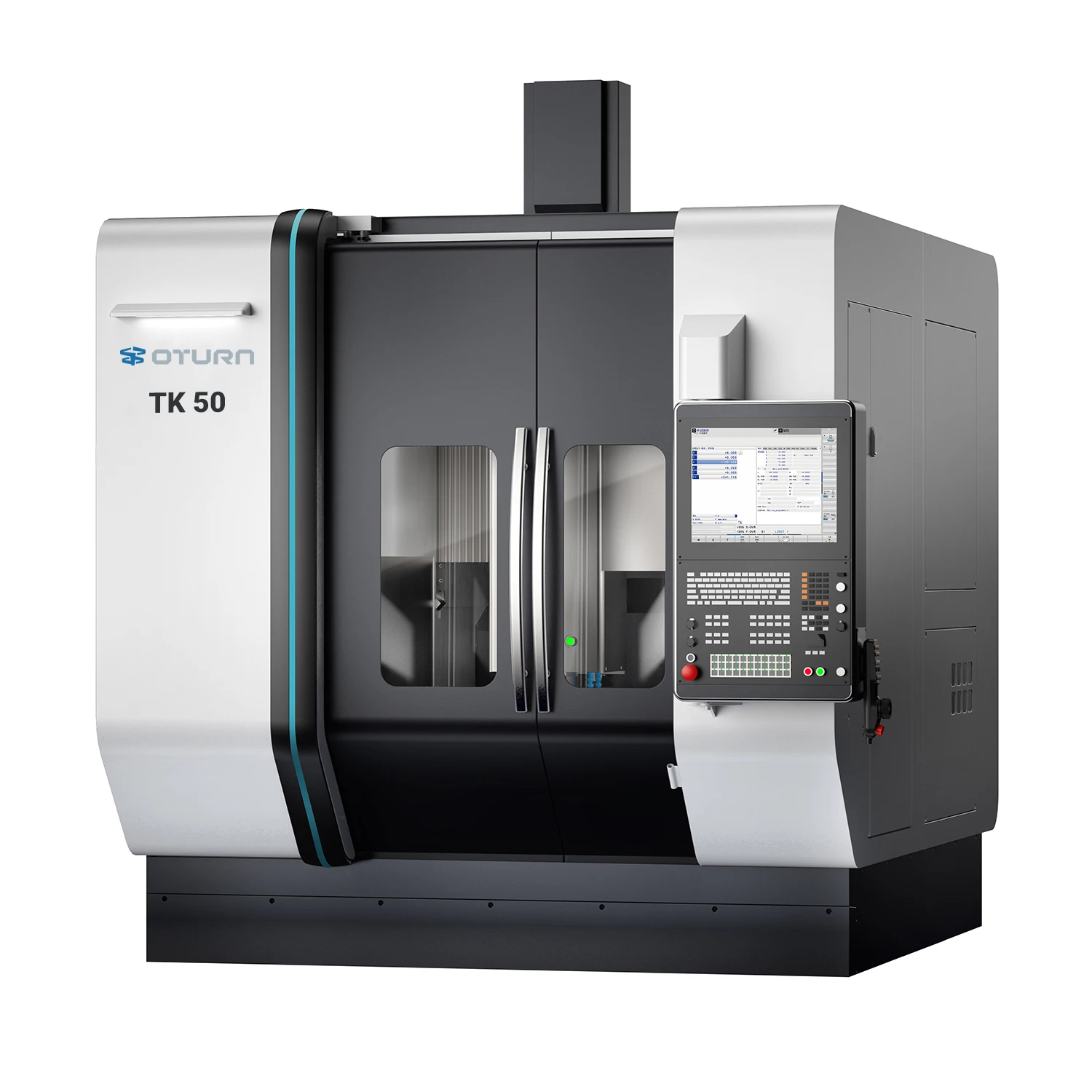

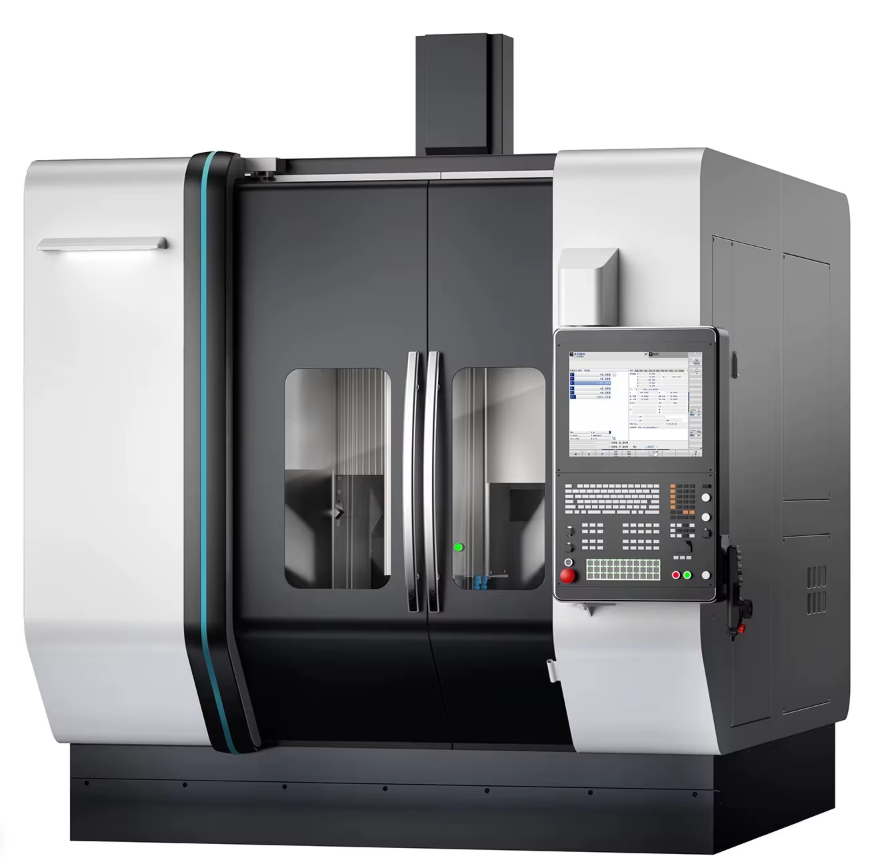

Centro de Usinagem CNC Vertical de 5 Eixos TK10/20/35/65 com Alto Desempenho Dinâmico
1. Fresagem/torneamento/plainagem/retificação/fresagem de engrenagens/impressão 3D em metal universal.2. Máquinas-ferramenta são amplamente utilizadas em indústrias de manufatura de ponta, como veículos de nova energia, aeroespacial, equipamentos médicos e semicondutores.3. Máquinas-ferramentas de tecnologia de equipamentos de manufatura inteligente de alta precisão, alta velocidade, eficientes e estáveis.
Estrutura TK50

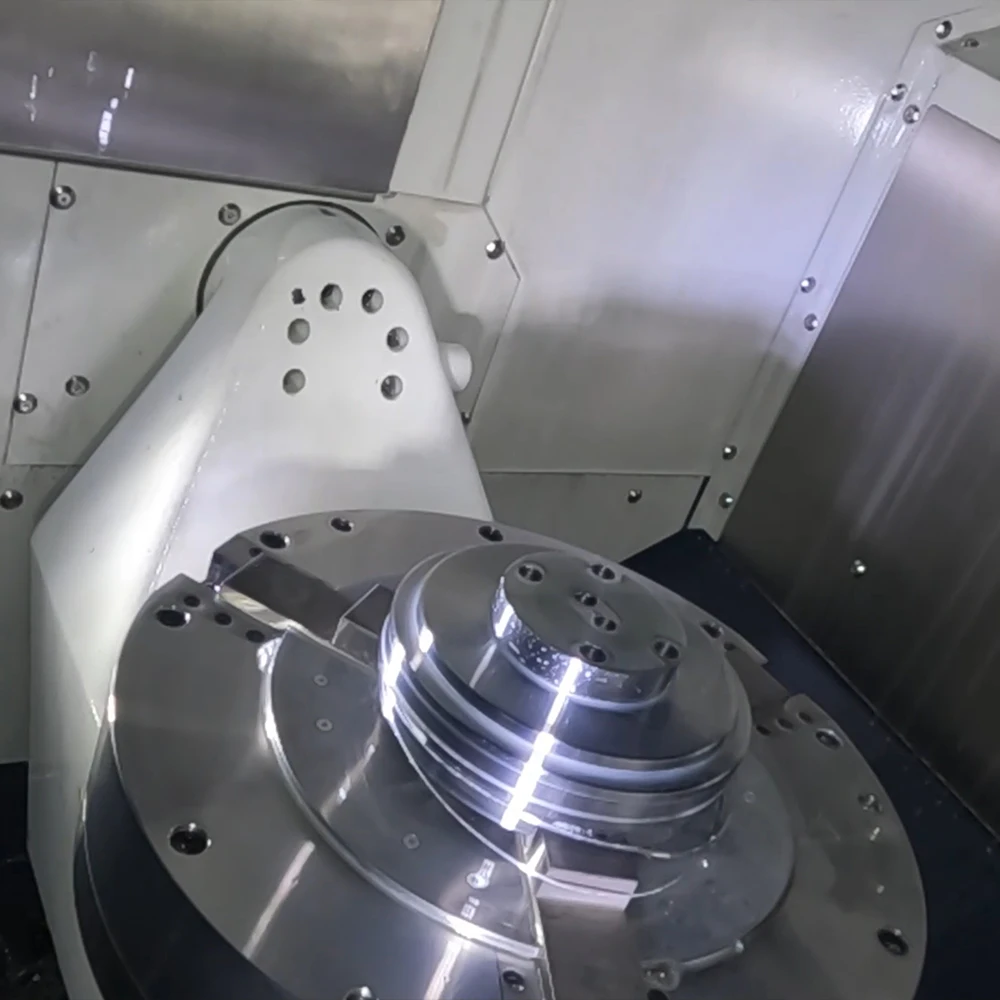

Alta rigidez e estabilidade.Curso curto de três eixos, grande faixa de usinagem.O envelhecimento natural garante que a precisão geométrica da estrutura seja mantida ao longo do tempo.O eixo A é montado em uma base fixa (não em uma mesa de trabalho móvel ou eixo linear).O berço do eixo C é uma estrutura de suporte duplo.
Aplicação

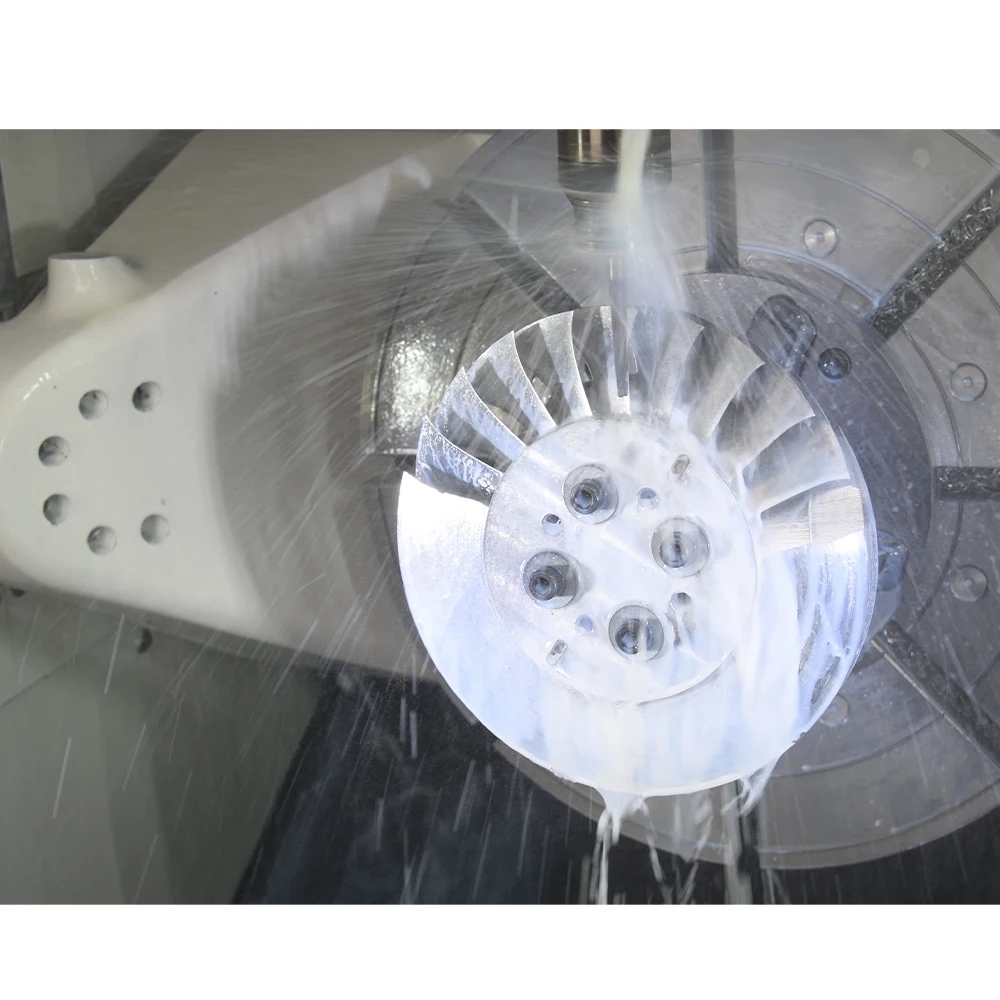

TK10: Projetado especificamente para a indústria joalheira, suas funções podem substituir completamente o trabalho manual.TK20: Fornecendo soluções de integração multi-processo para pequenos impulsores, pequenos implantes médicos, relógios e pequenas peças automotivas.TK35: Inicialmente projetado para moldes pequenos, foi posteriormente expandido para a indústria de ferramentas de corte, a indústria de implantes médicos de médio porte e a indústria de pequenos impulsores de turboventiladores.TK65: Amplamente utilizado em moldes, aeroespacial civil, indústria automotiva, etc.
Parâmetros do produto
|
1.Parâmetros do Eixo Linear |
||||
|
1 |
Amplitude de deslocamento dos eixos X/Y/Z (mm) |
520/520/460 |
||
|
2 |
Precisão do posicionamento X/Y/Z (mm) |
0.004 |
||
|
3 |
Precisão de posicionamento repetitivo X/Y/Z (mm) |
0.003 |
||
|
4 |
Velocidade de deslocamento rápido dos eixos X/Y/Z (m/min) |
30 |
||
|
5 |
Velocidade máxima de corte nos eixos X/Y/Z (m/min) |
15 |
||
|
2.Parâmetros do Eixo Rotativo |
||||
|
1 |
Amplitude de deslocamento do eixo B |
+120° |
||
|
2 |
Amplitude de deslocamento do eixo C |
n×360°° |
||
|
3 |
Precisão de posicionamento B/C |
8" |
||
|
4 |
Precisão de posicionamento repetida |
5" |
||
|
5 |
Velocidade de avanço rápido do eixo B (rpm/min) |
30 |
||
|
6 |
Velocidade de deslocamento rápido do eixo C (rpm/min) |
80 |
||
|
3.Parâmetros da máquina |
||||
|
1 |
Altura da máquina-ferramenta (mm) |
2800 |
||
|
2 |
Pegada (mm) |
3600*3220 |
||
|
3 |
Rede de máquinas (T) |
10 toneladas |
||
|
4.Parâmetros da mesa de trabalho |
||||
|
1 |
Tamanho da mesa de trabalho (mm) |
Φ500mm |
||
|
2 |
Tamanho máximo da peça (mm) |
8-M16 |
||
|
3 |
Peso máximo da peça (kg) |
Φ520×410mm |
||
|
4 |
Distância da face do fuso à mesa (mm) |
400 |
||
|
5 |
Distância da face do fuso à mesa (mm) |
170-630 |
||
|
5.Parâmetros do magazine de ferramentas |
||||
|
1 |
Capacidade do magazine de ferramentas (peças) |
24 |
||
|
2 |
Tempo de troca de ferramenta T-T (s) |
3 |
||
|
3 |
Comprimento máximo da ferramenta (mm) |
320 |
||
|
4 |
Diâmetro máximo da ferramenta (mm) |
Φ140mm |
||
|
5 |
Peso máximo da ferramenta (kg) |
6 |
||
|
6 |
Diâmetro máximo de ferramentas de corte adjacentes (mm) |
Φ80mm |
||
|
6.Configuração básica |
||||
|
1 |
5 eixos, cinco juntas, seguimento da ponta da ferramenta |
√ |
||
|
2 |
Sonda 3D |
√ |
||
|
3 |
Instrumento de ajuste de ferramenta |
Ferramenta de Ajuste de Contato |
||
|
4 |
Régua de grade do eixo X/Y/Z |
√ |
||
|
5 |
Régua de grade de eixo A/C |
√ |
||
|
6 |
Central rotativa de cinco eixos com configuração padrão |
√ |
||
|
7 |
Modo de acionamento da plataforma giratória do berço do A/C |
Acionamento Direto DDMotor |
||
|
8 |
Sistema de freio do eixo A/C |
Circule ao redor |
||
|
9 |
Eixo |
Fuso elétrico HSKA63 de 20000 rpm |
||
|
10 |
Sistema de Refrigeração do Eixo |
√ |
||
|
11 |
Sistema de cortina de ar para proteção contra poeira do fuso |
√ |
||
|
12 |
Revista de ferramentas |
Trocador de ferramentas robótico |
||
|
13 |
Sistema de remoção de cavacos |
√ |
||
|
14 |
Carro de detritos |
√ |
||
|
15 |
Sistema de Refrigeração de Corte |
√ |
||
|
16 |
Dispositivo de sopro de ar para processamento de névoa de óleo |
√ |
||
|
17 |
sistema de lubrificação automática |
√ |
||
|
18 |
lâmpada de trabalho |
√ |
||
|
19 |

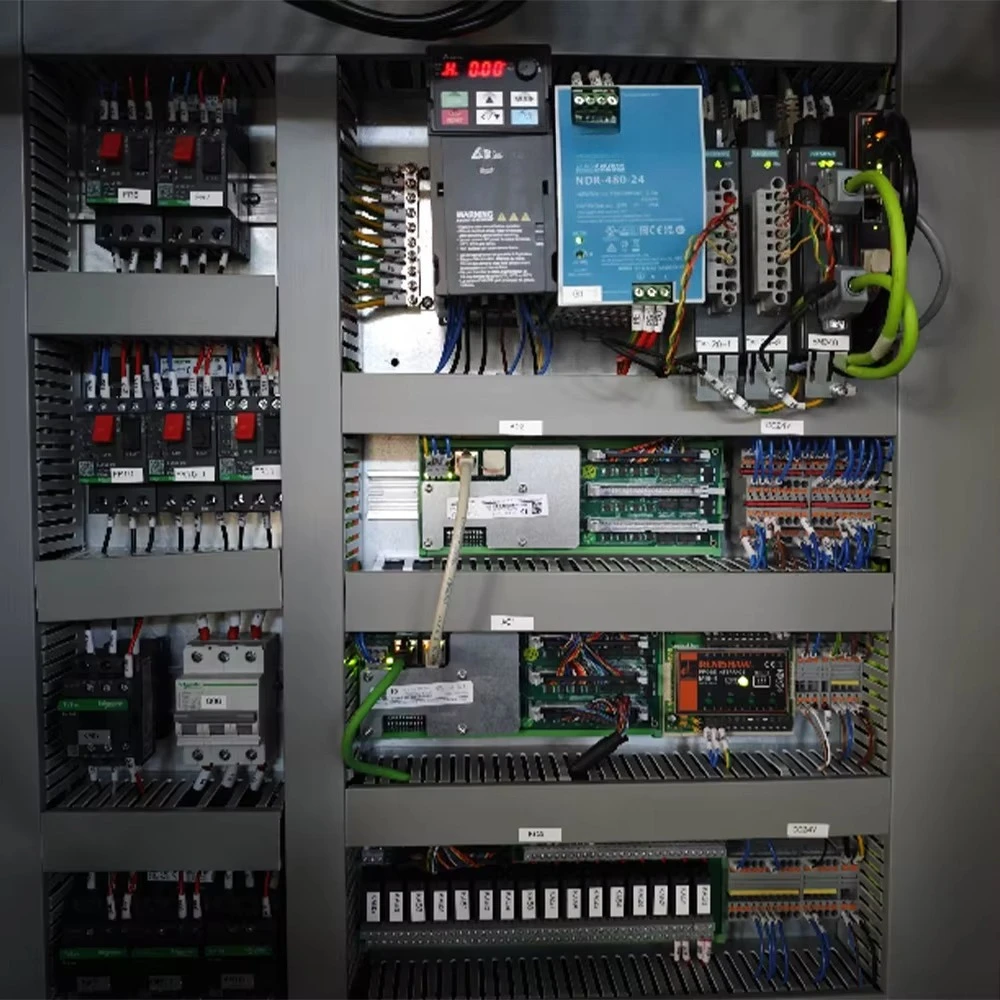

Ar condicionado de caixa elétrica |
√ |
||
|
7.Sistema |
||||
|
1 |
Controlador HEIDENHAIN TNC640 |
√ |
||
|
2 |
Siemens 840 D |
|||
|
3 |
Jk 220 |
|||
|
4 |
Siemens 828D (cinco eixos, quatro ligações) |
|||

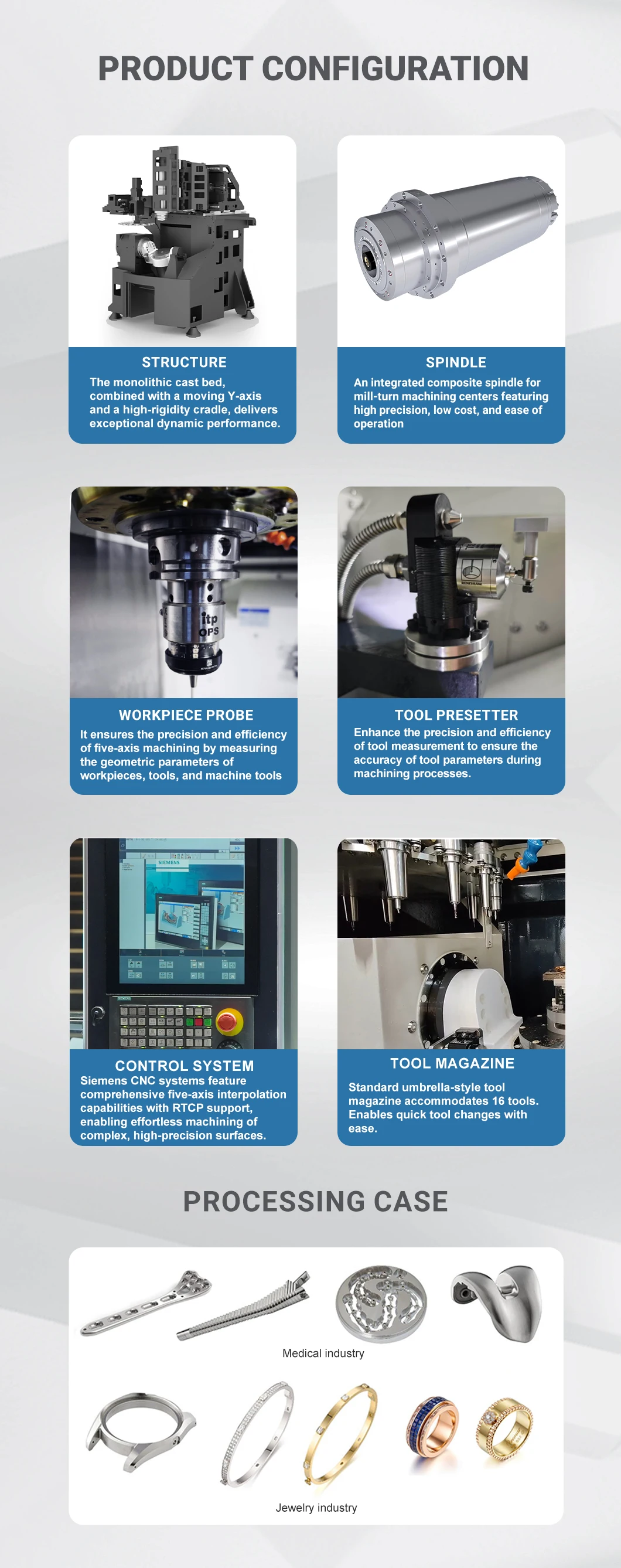

Configurações de Produtos
