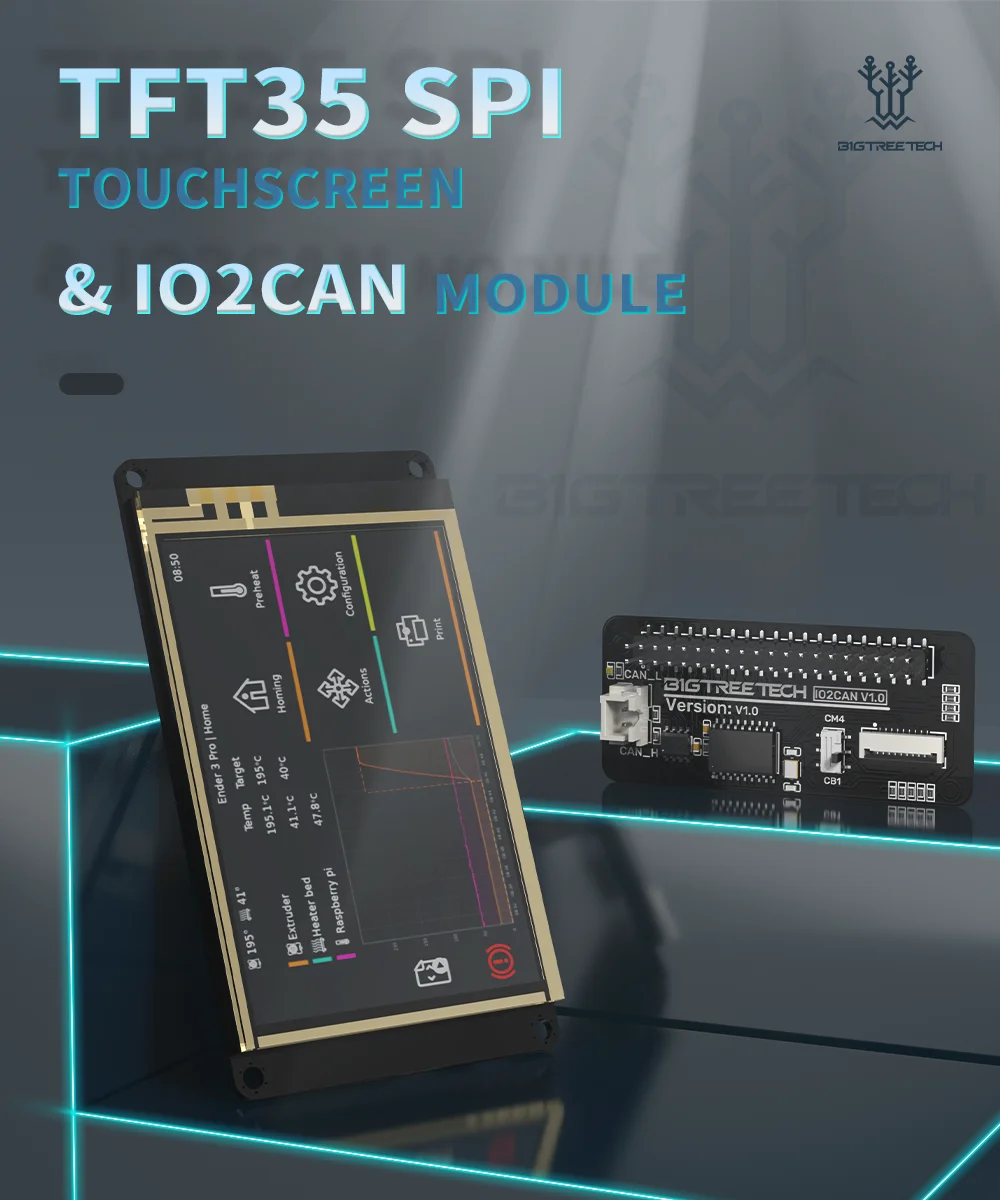

Bigtreetech tft35 spi v2.1 tela sensível ao toque 3.5 polegadas io2can v1.0 módulo peças de impressora 3d para cb1 manta m4p/m8p placa-mãe impressora 3d

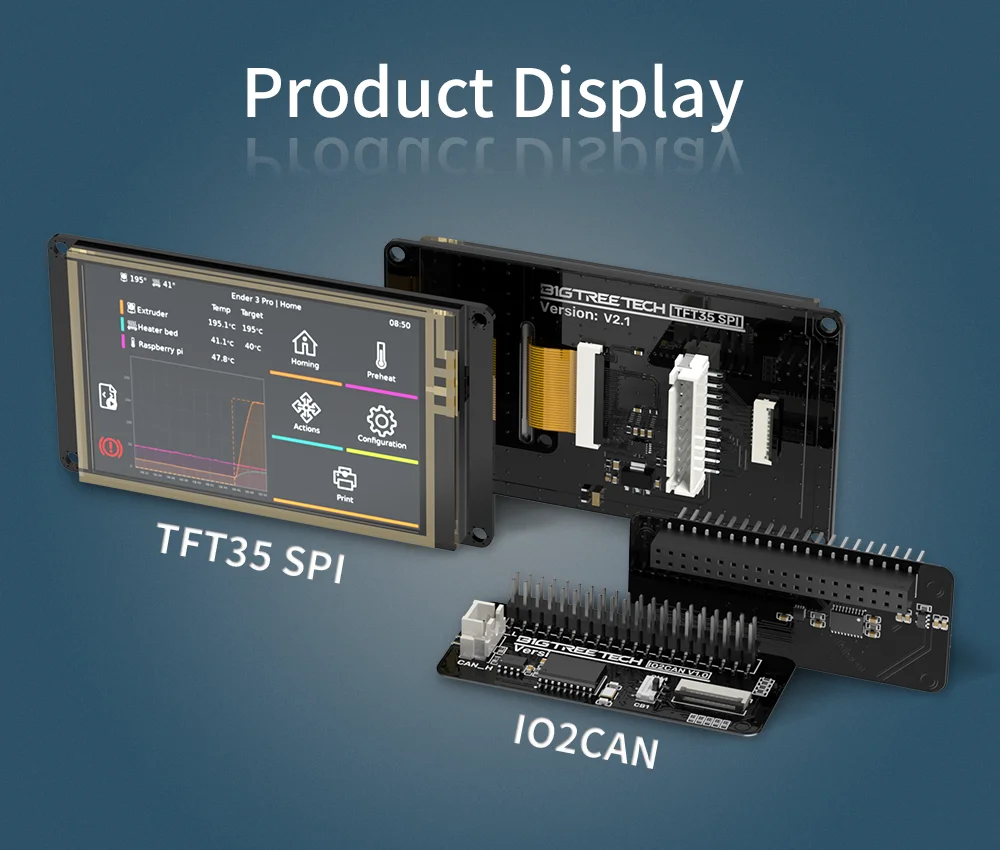

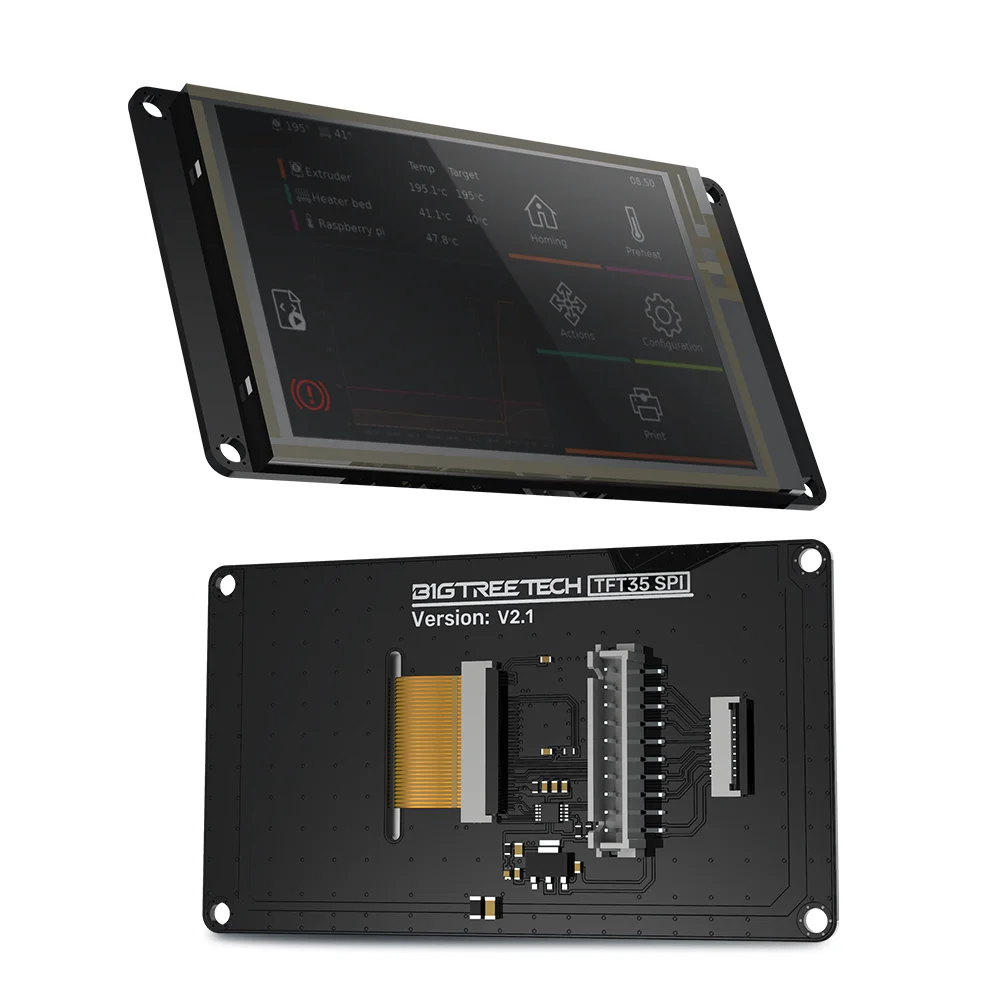

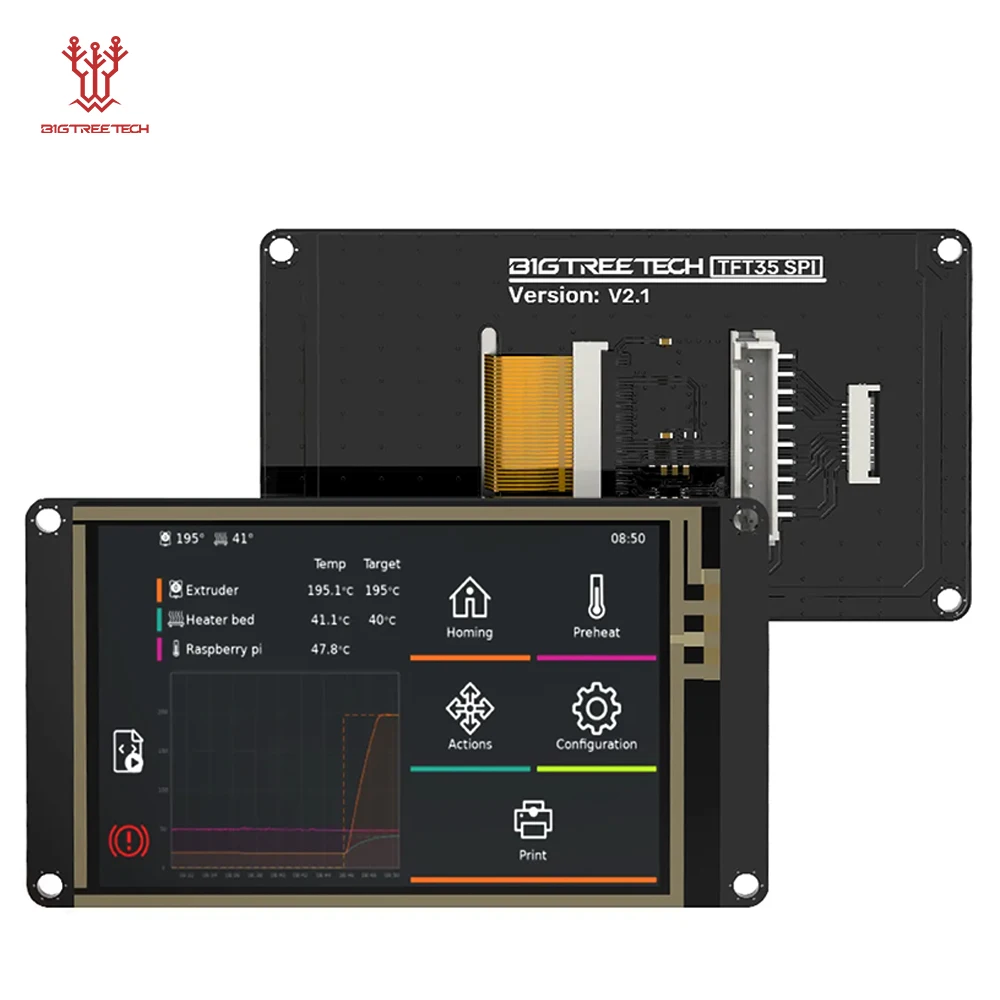

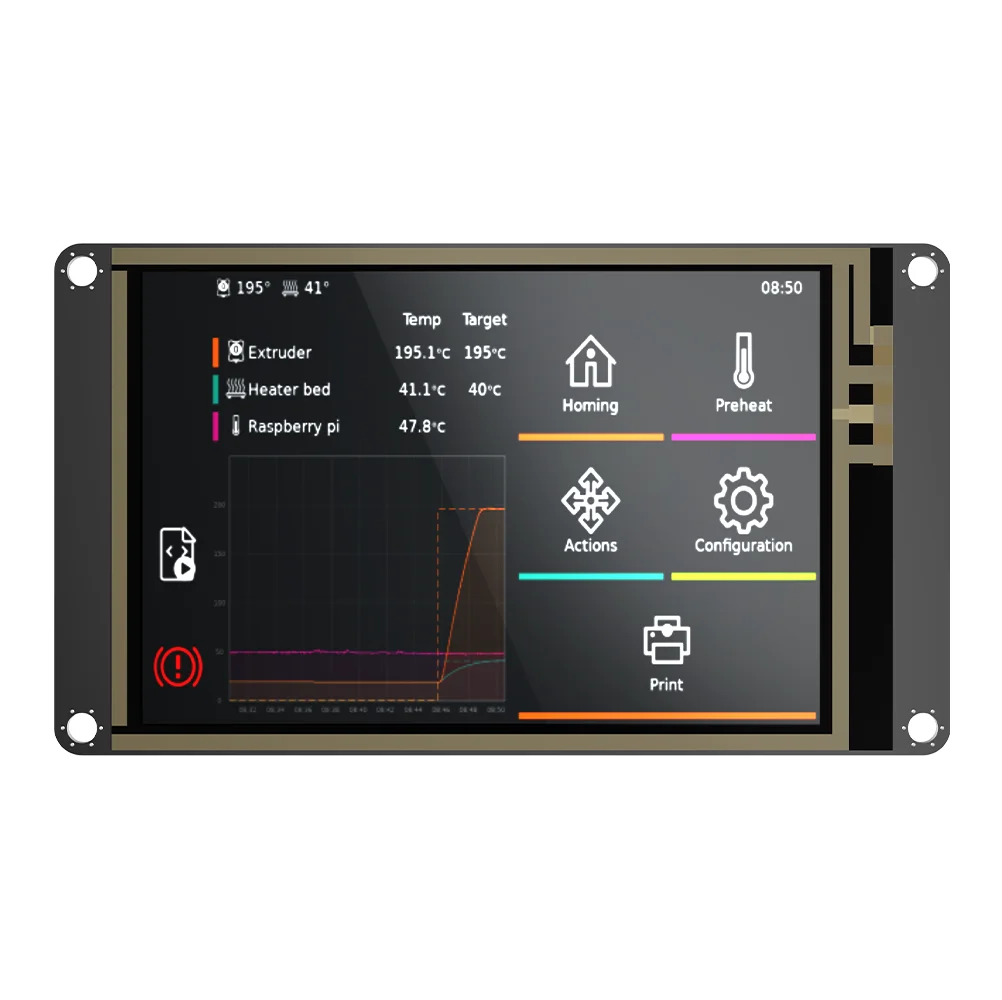

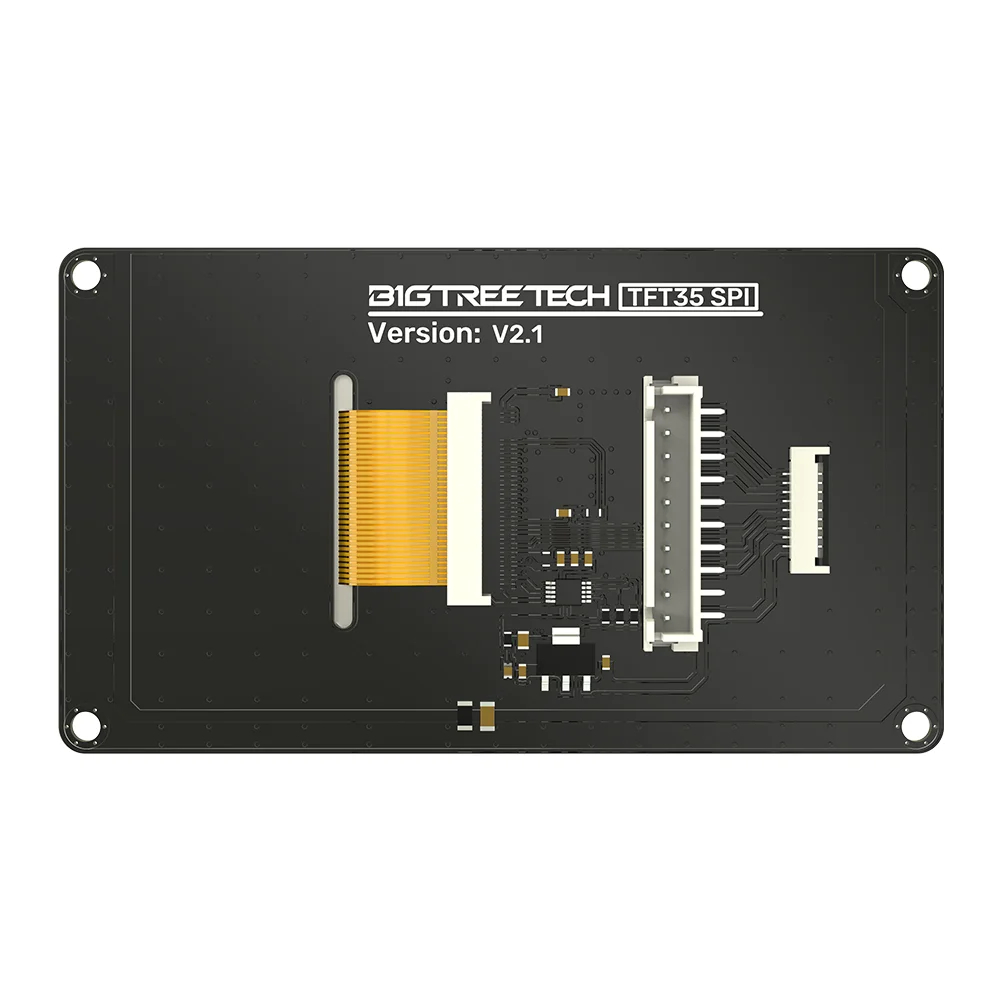

BIGTREETECH TFT35 SPI V2.1 é uma tela de impressora 3D clara e de tamanho médio desenvolvida pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd.

Recursos

1.SPI é usado para display LCD e I2C é usado para toque.A tela sensível ao toque é controlada pelo chip da placa-mãe, o que reduz significativamente o seu custo.

2.É conectado à placa-mãe através do cabo FPC, simples e conveniente.

Projetado com terminal XH2.54, que pode se comunicar com a placa através do terminal.

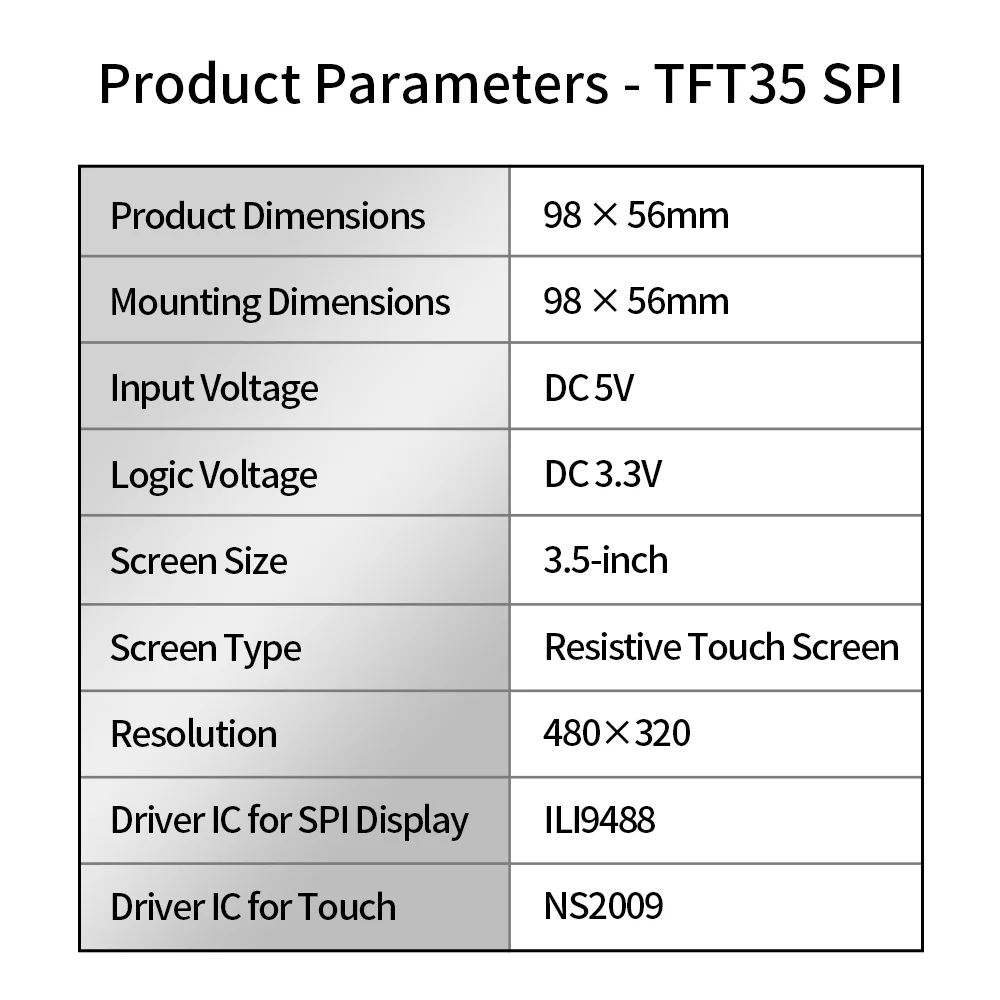

Parâmetros

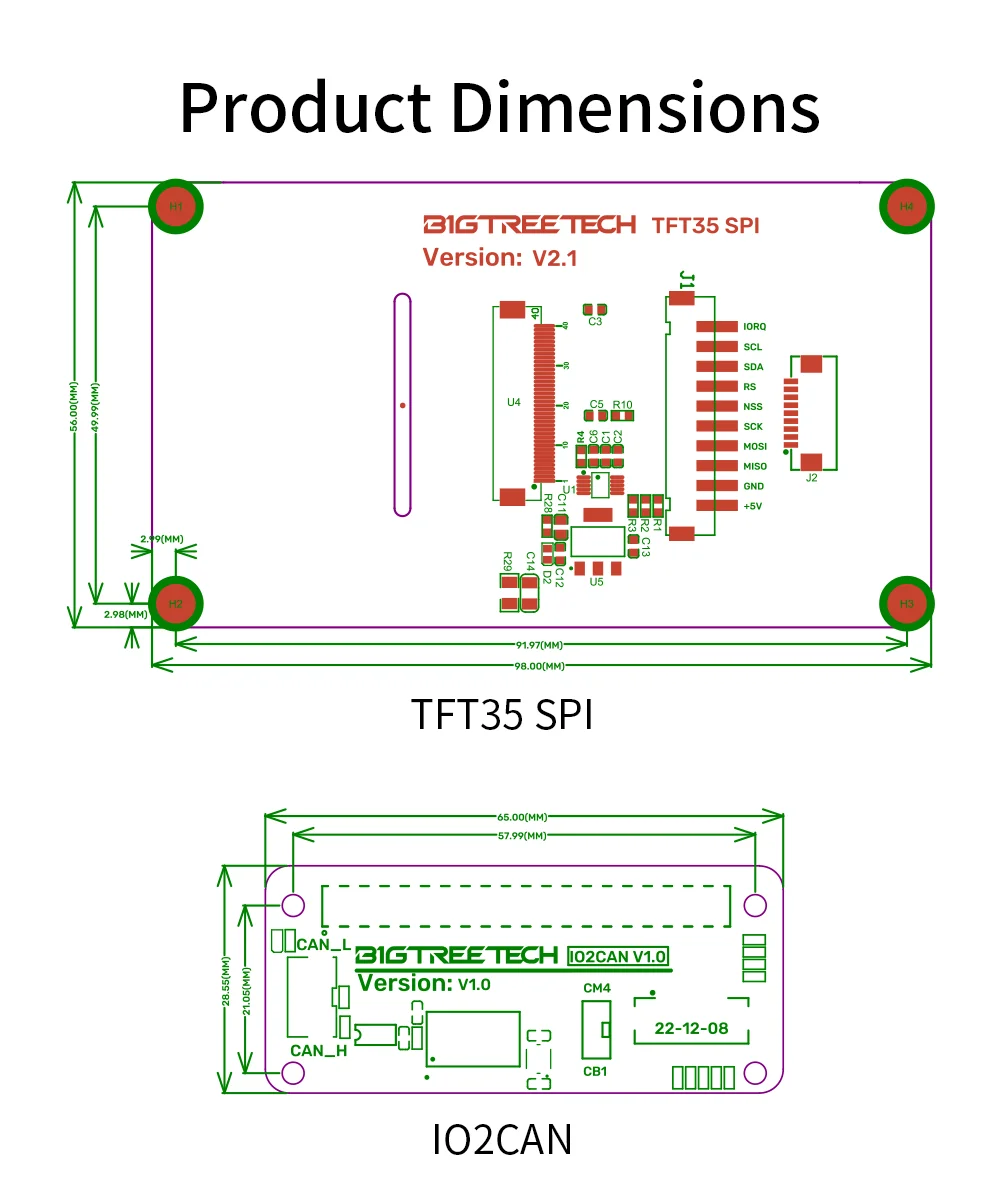

1.Dimensões do produto: 98 x 56 mm

2.Dimensões de montagem: 98 x 56 mm

3.Tensão de entrada: CC 5V

4.Tensão lógica: CC 3,3 V

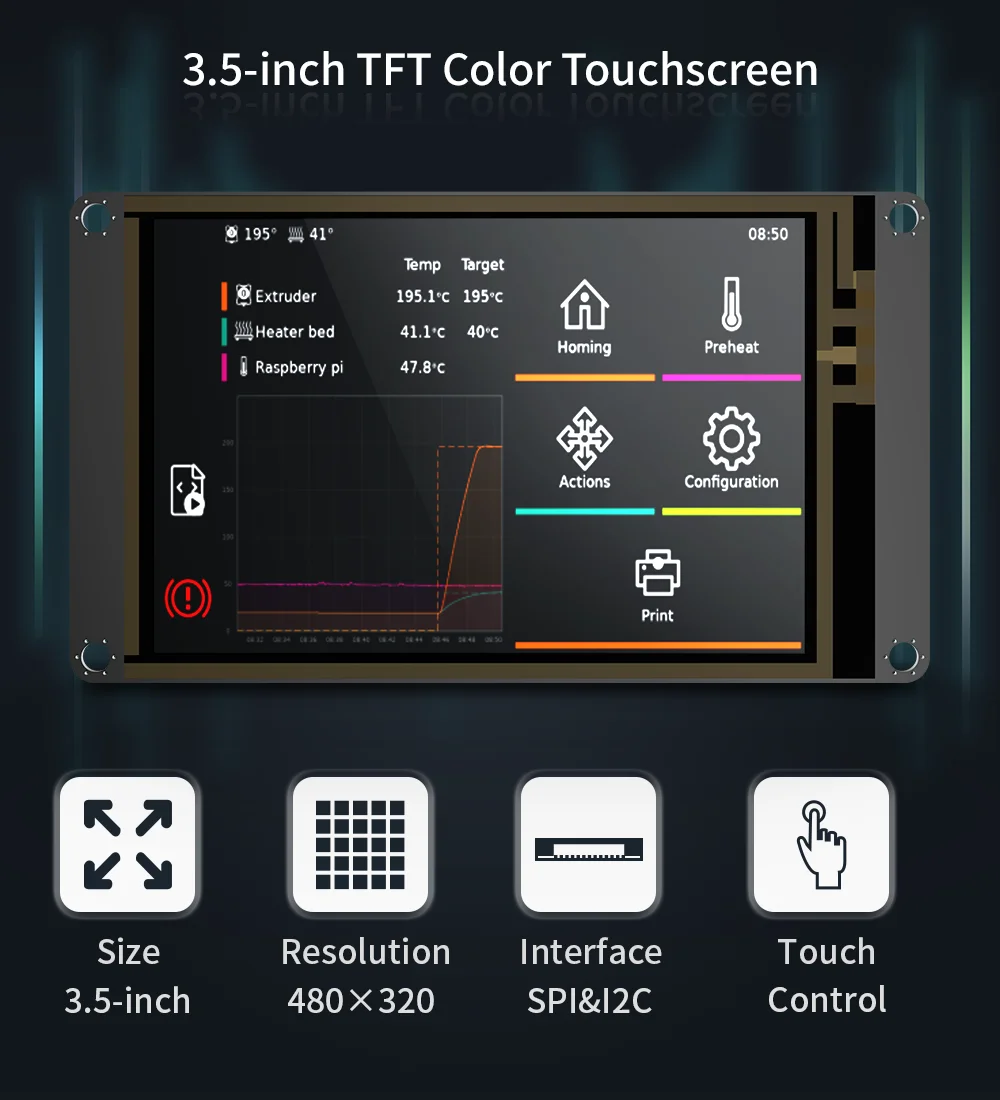

5.Tamanho da tela: 3,5 polegadas

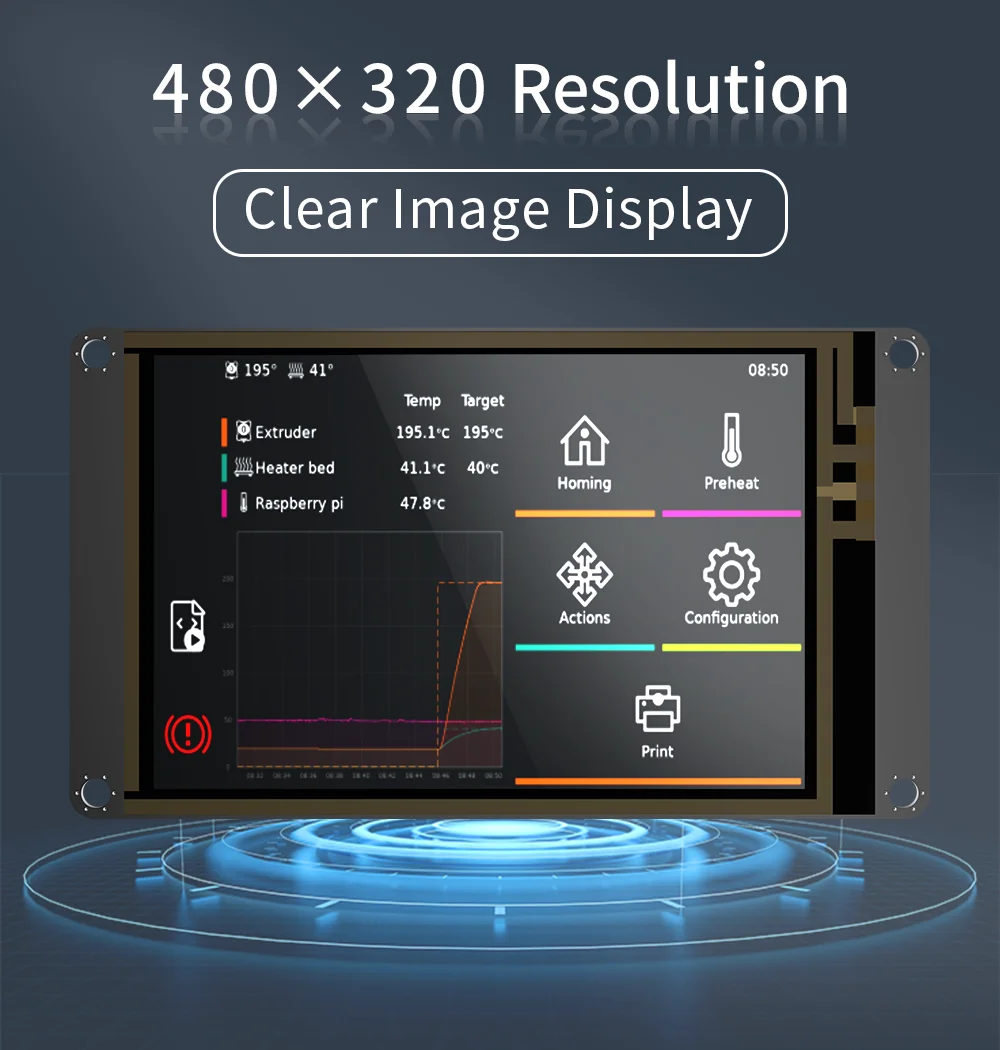

6.Resolução: 480x320

7.IC de driver para display SPI: ILI9488

8.IC de driver para toque: NS2009

Luz indicadora

Quando a placa-mãe está ligada: o indicador de energia, luz vermelha D2, acende, indicando que a fonte de alimentação está funcionando normalmente.

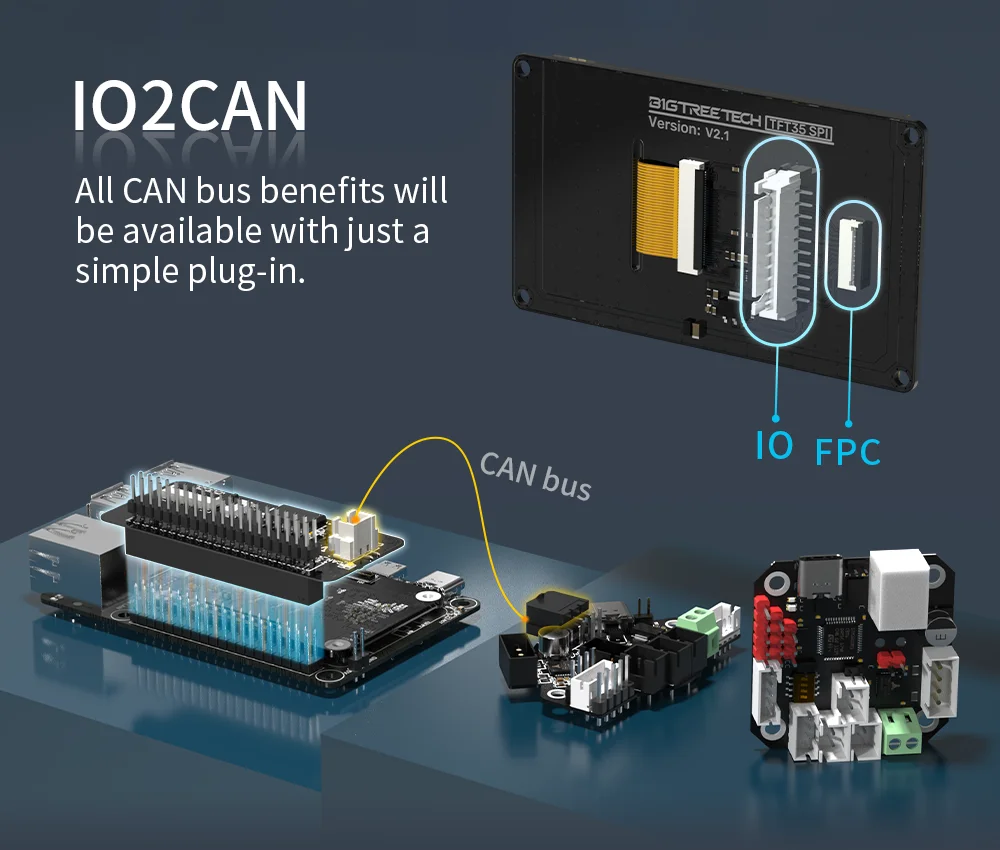

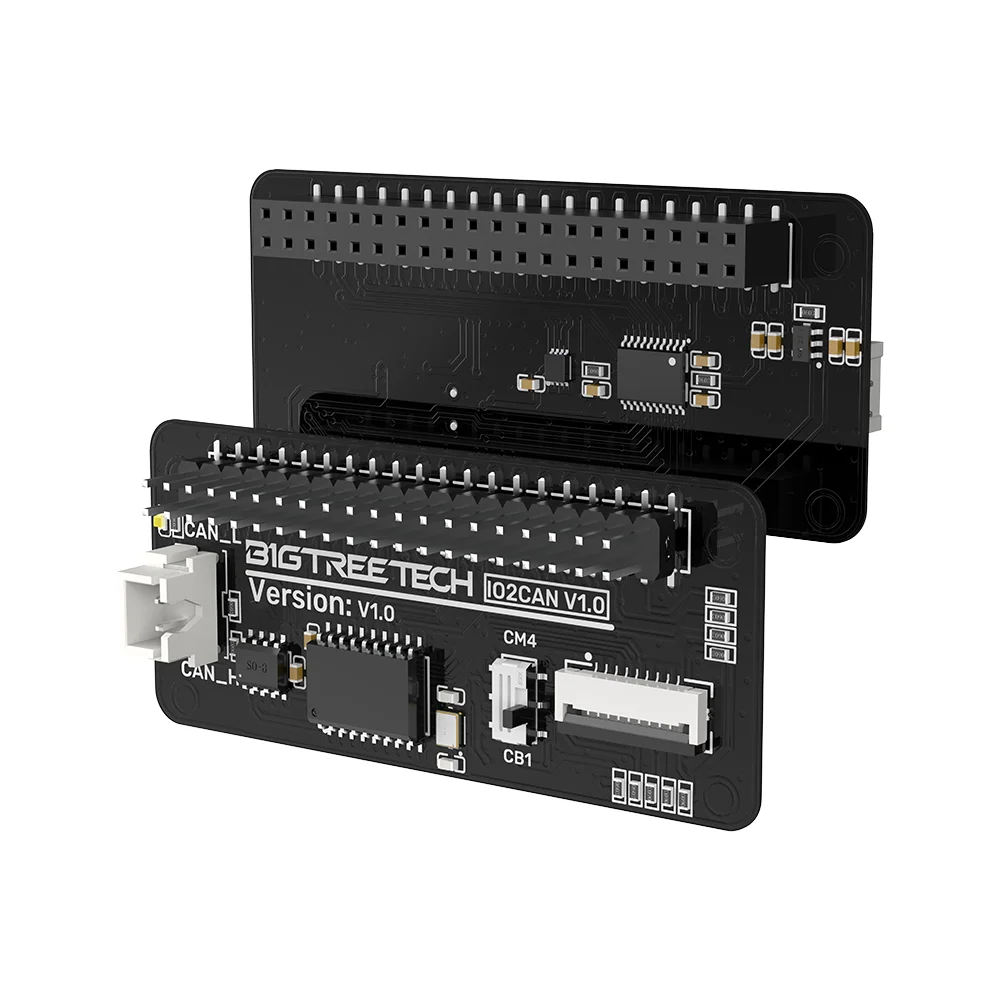

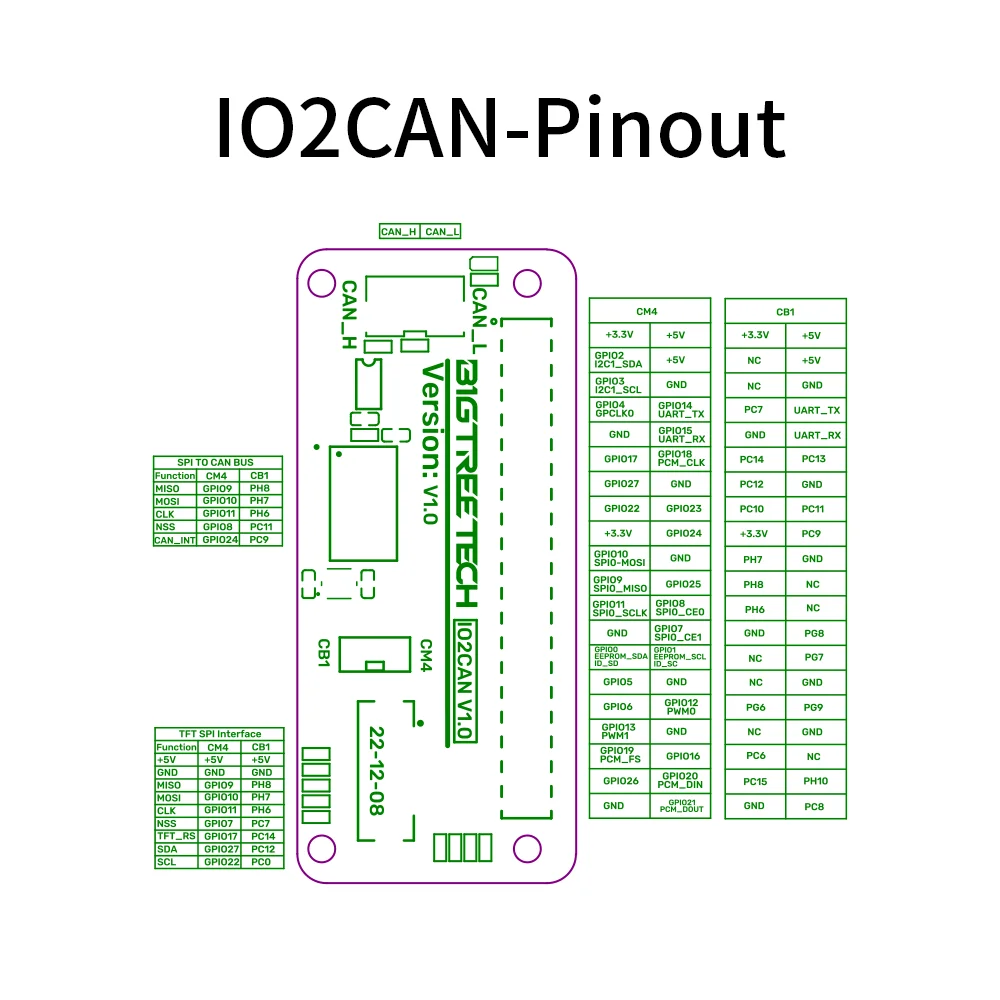

IO2CAN

Transferência para GPIO de 40 pinos

Atenda ao problema de que o antigo CB1 V2.1 não pode ser compatível com a tela TFT35 SPI

Fornece interface de barramento CAN

Fornece interface SPI do FPC

Notas

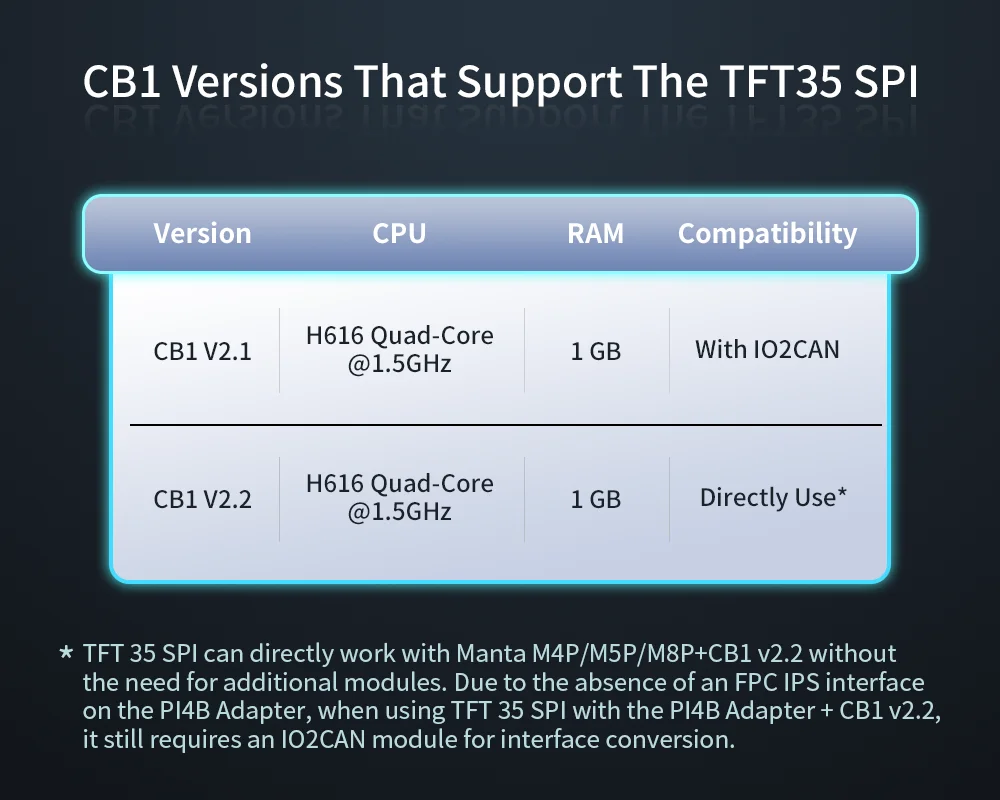

CB1 V2.2 O usuário seleciona TFT35SPI V2.1

CB1 V2.1 O usuário seleciona TFT35SPI V2.1+IO2CAN V1.0

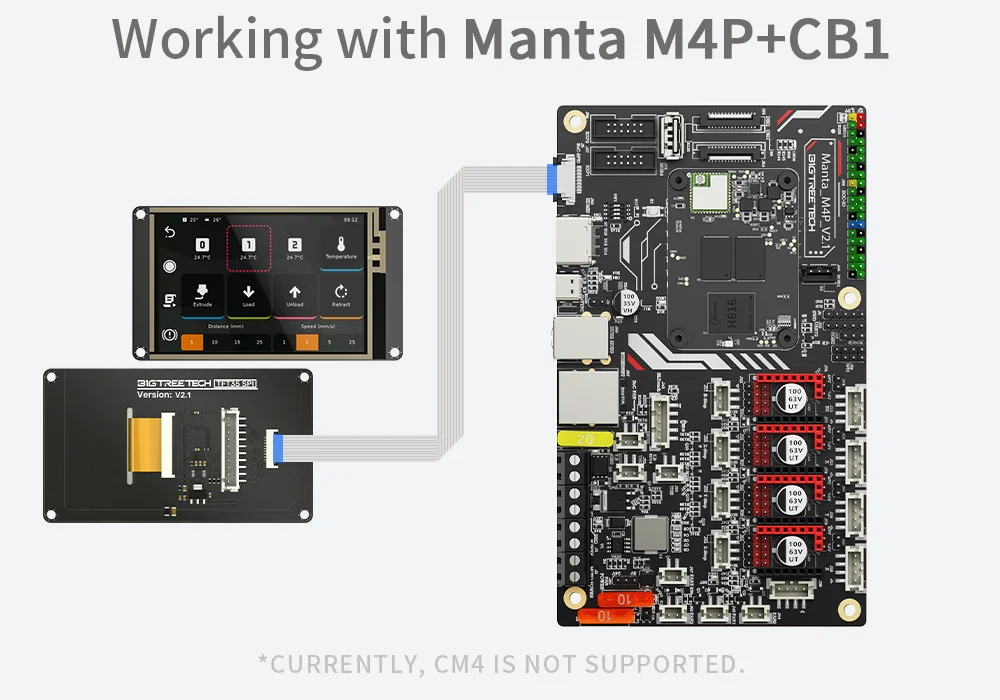

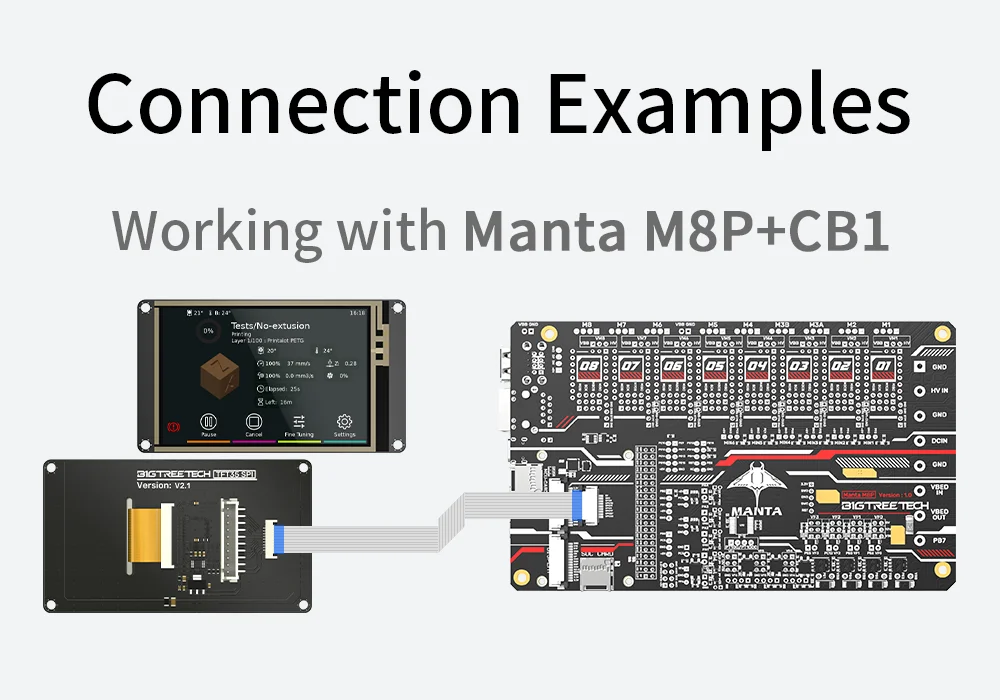

TFT 35 SPI pode funcionar diretamente com Manta M4P/M5P/M8P+CB1 v2.2 sem a necessidade de módulos adicionais.Devido à ausência de uma interface FPC IPS no adaptador PI4B, ao usar TFT 35 SPI com o adaptador PI4B + CB1 v2.2, ainda requer um módulo IO2CAN para conversão de interface.

Se a tela não aparecer corretamente ao usar TFT35 SPI com BTT PI V1.2, consulte este link: https://github.com/bigtreetech/TFT35-SPI/tree/master/v2
