- Produto Químico de Alta Preocupação: Nenhum

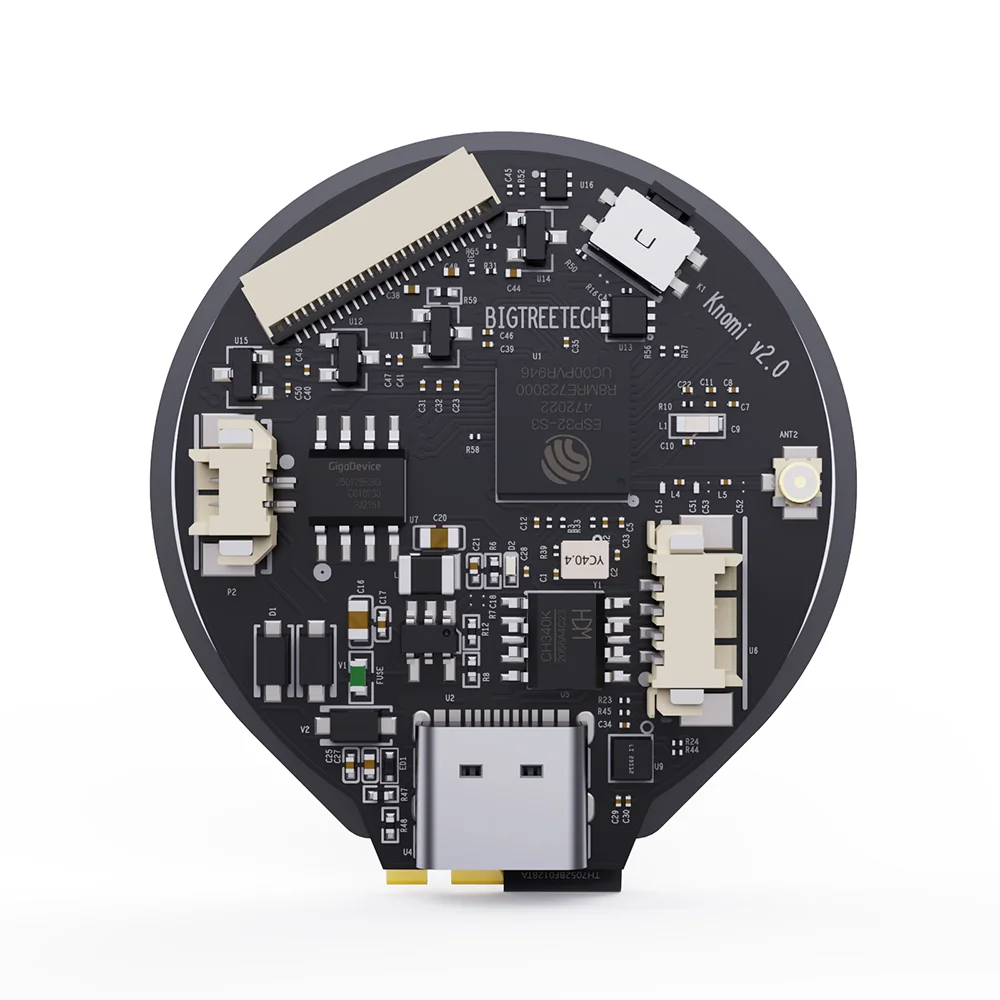

- Número do modelo: KNOMI
- Tipo de Item: Tela de exibição
- Nome da marca: BIGTREETECH
- Origem: CN (Origem)
- KNOMI 2 Overall Dimensions: 35x38mm
- Disply Size: 1.28 inches
- Display Area: 32.4(H)mmx32.4(V)mm
- Resolution: 240RGBx240DOTS
- Viewing Angle: 178°
- Backlight Brightness: 400 Cd/m²
- Backlight: Lifespan:>20000hours
- Chip: GC9A01
- KNOMI 2 Touch Function: YES
- KNOMI 2 Multi color UI: YES
- OTA Support: YES
- KNOMI 2 External WiFi Antenna: YES

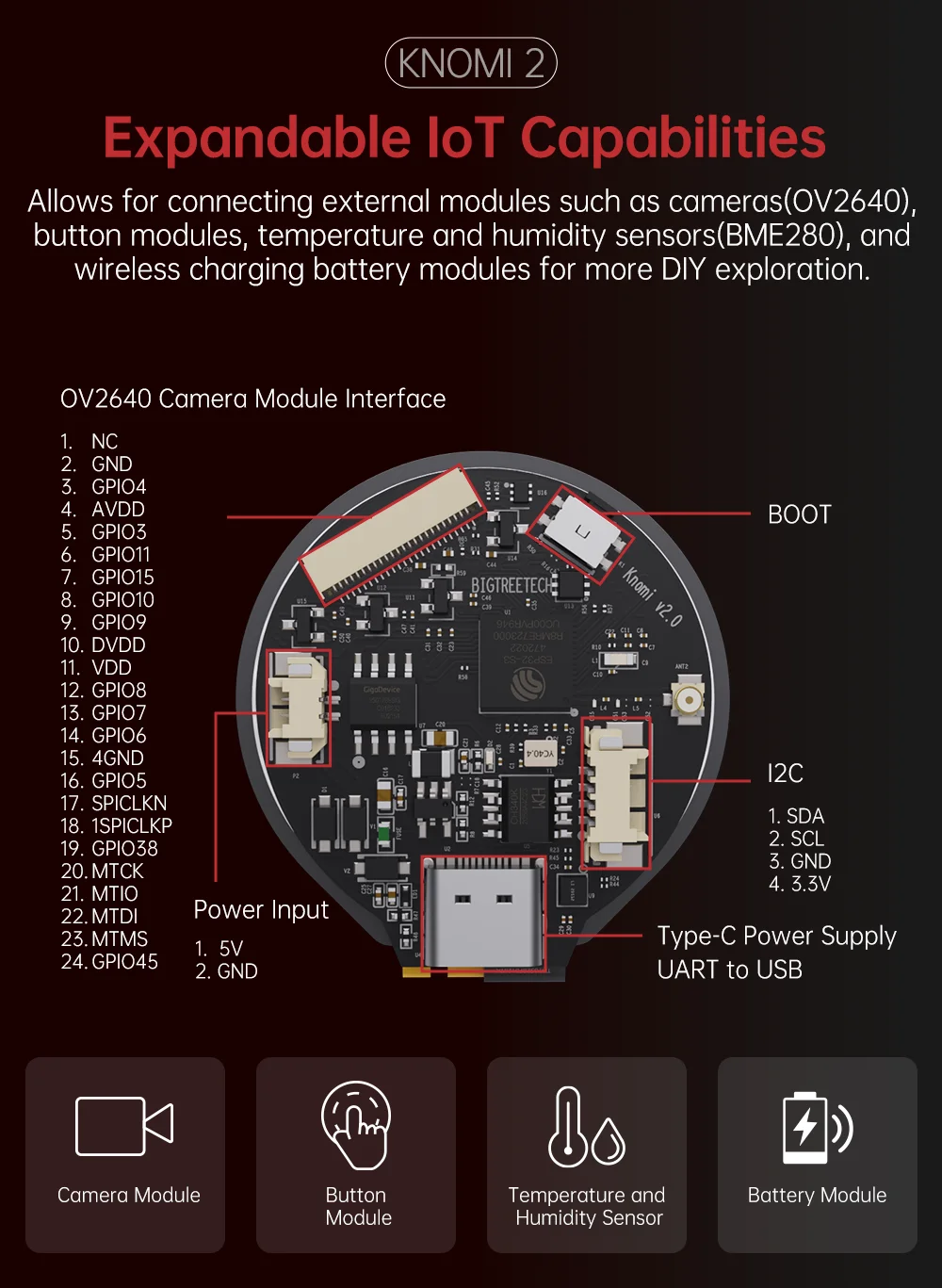

- KNOMI 2 Expansion Interface: OV2640 camera interface(GPIO),I2C
- KNOMI 2 Onboard Accelerometer: LIS2DW12
- KNOMI 2 Input: DC 5V 1A
- Logic Voltage: DC 3.3V
- KNOMI 2 Rated Power: 0.65W
- Communication: ESP32-WIFI 802.11 b/g/n (802.11n, up to 150 Mbps),operating center frequency range:2412-2484 MHz
- Flash: 16MB
- PSRAM: 8MB
- Firmware Support: Klipper
- Operating Temperature: -20°C to 70°C
- Storage Temperature: 30°C to 80°C
- For: EBB SB2209 CAN,EBB SB2240 CAN,Voron Stealthburner,Voron V2.4
- Klipper-Optimized: Design

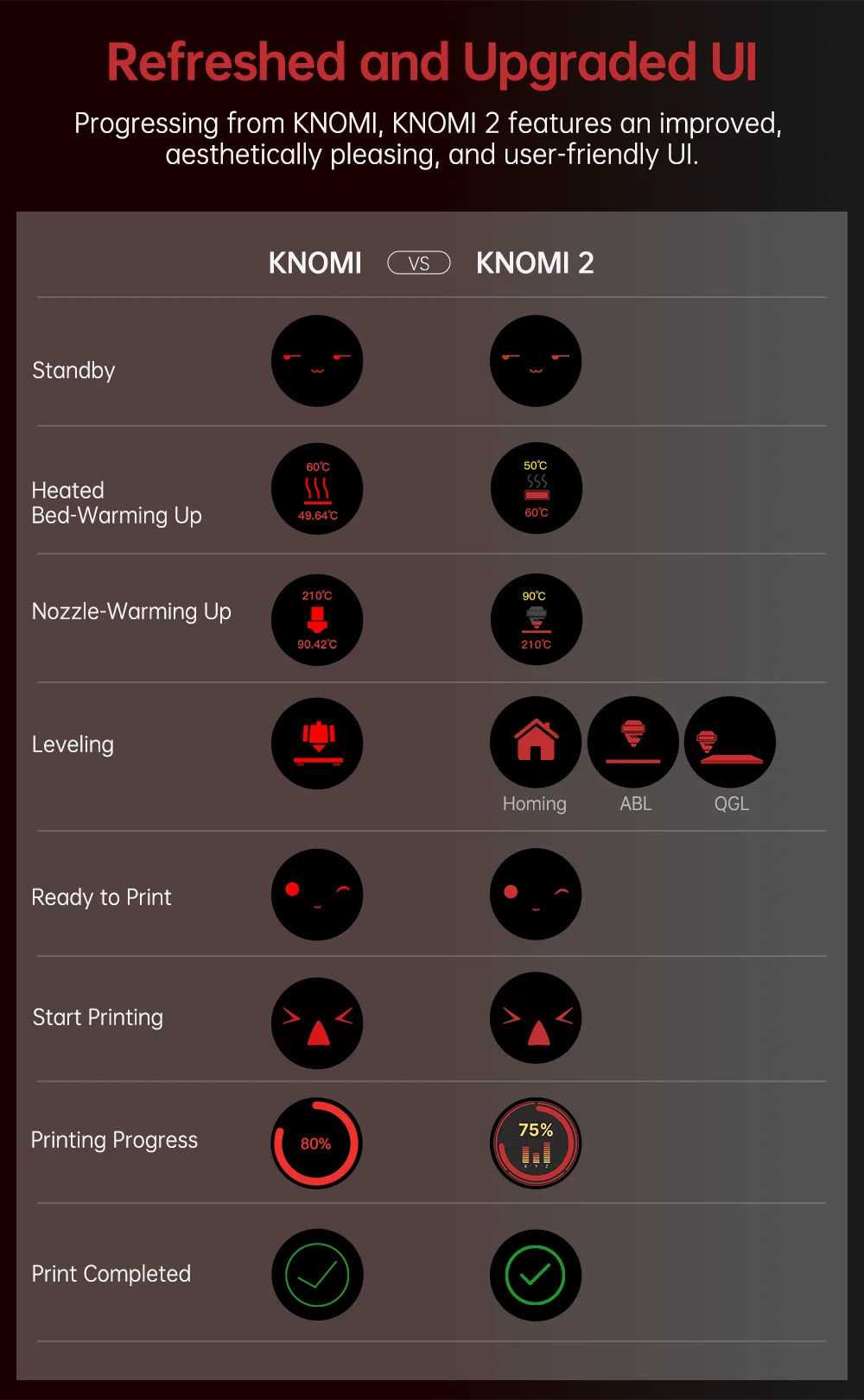

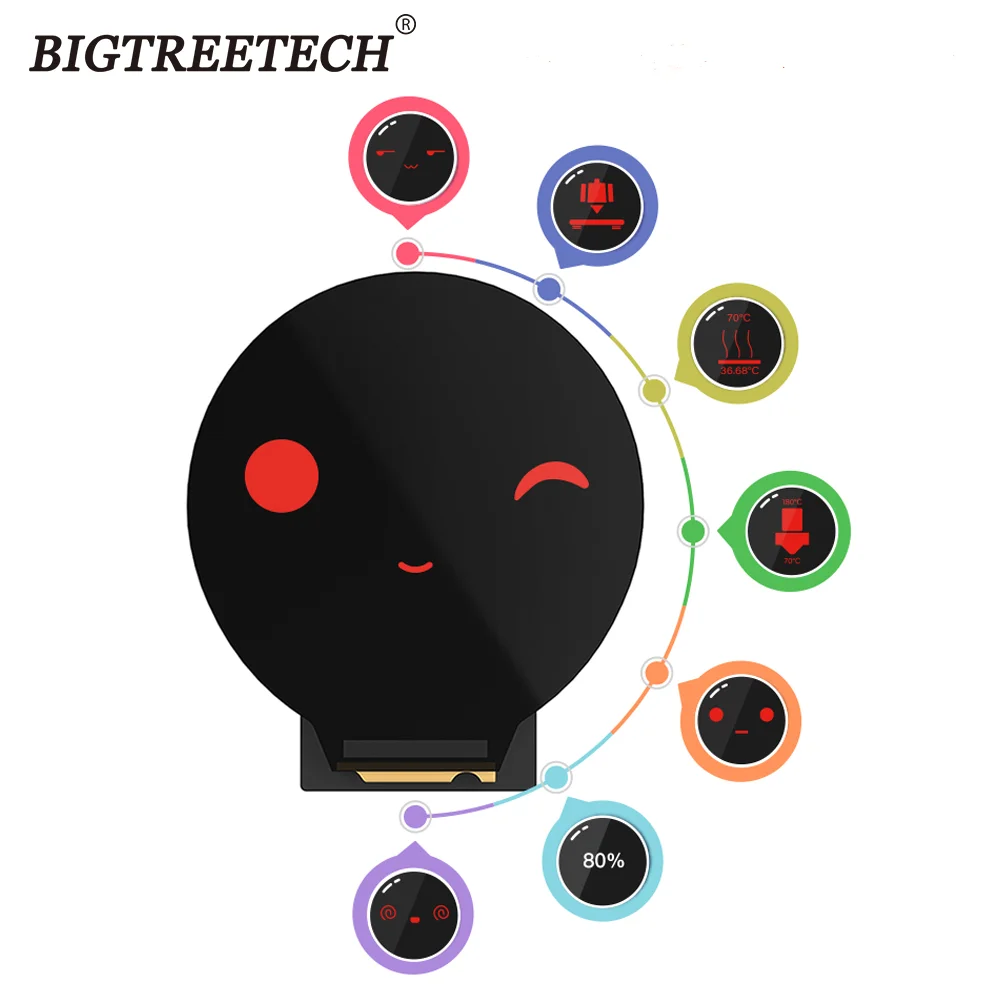

- KNOMI UI: Emotional Design

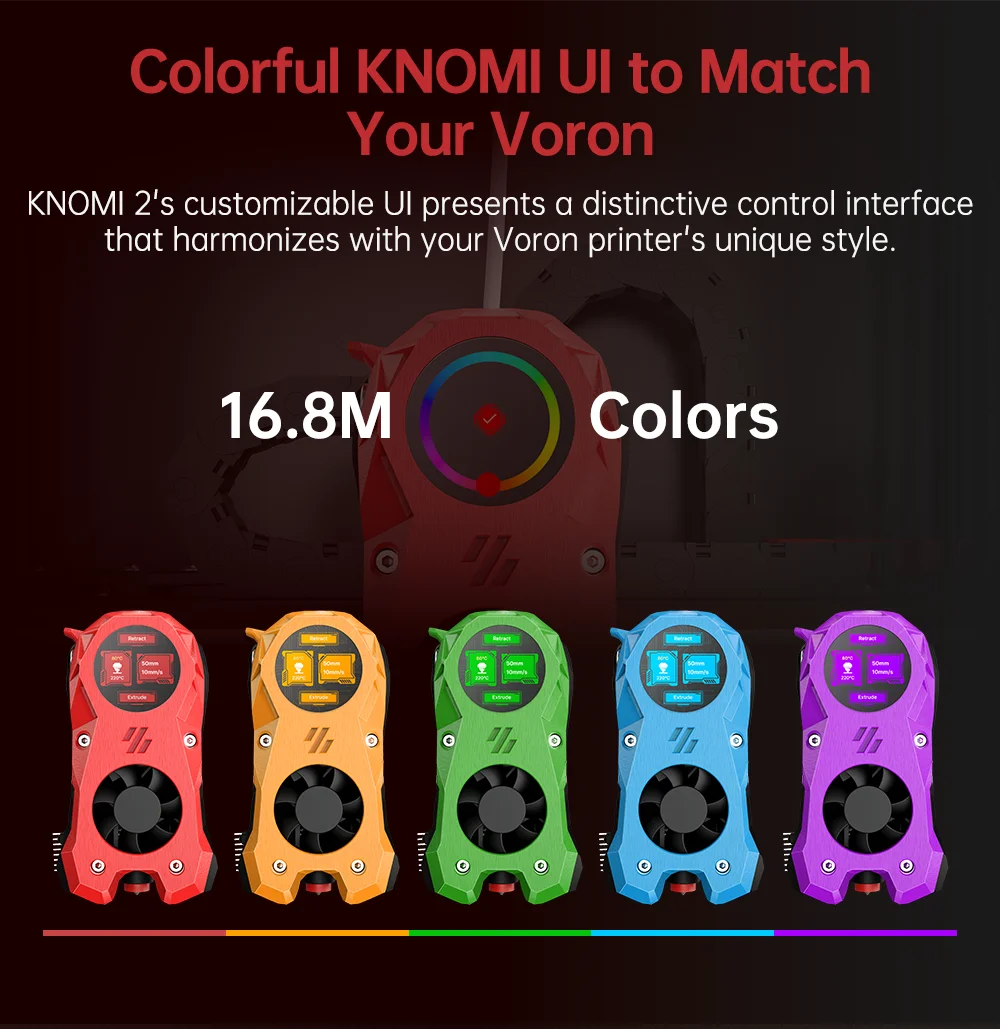

- Customize: KNOMI UI Colors
- Open Source: YES,Unlocks Unlimited Potential

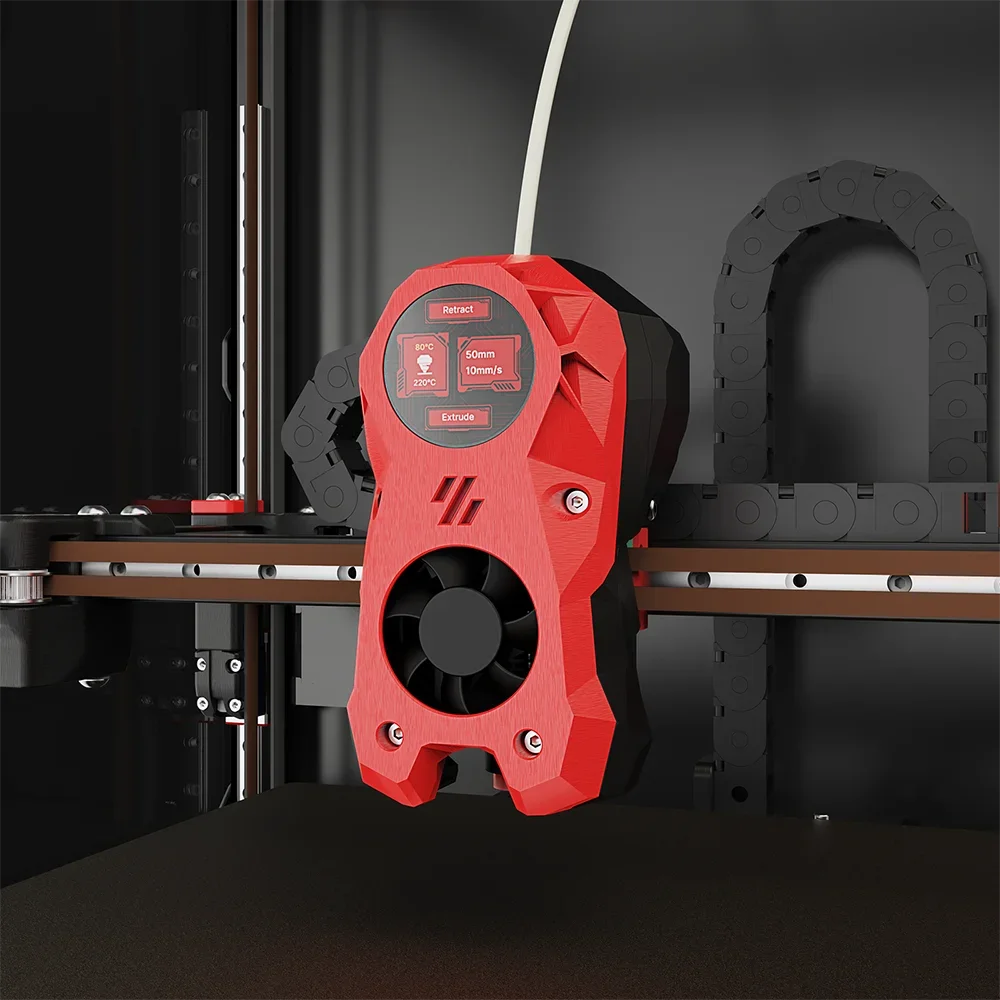

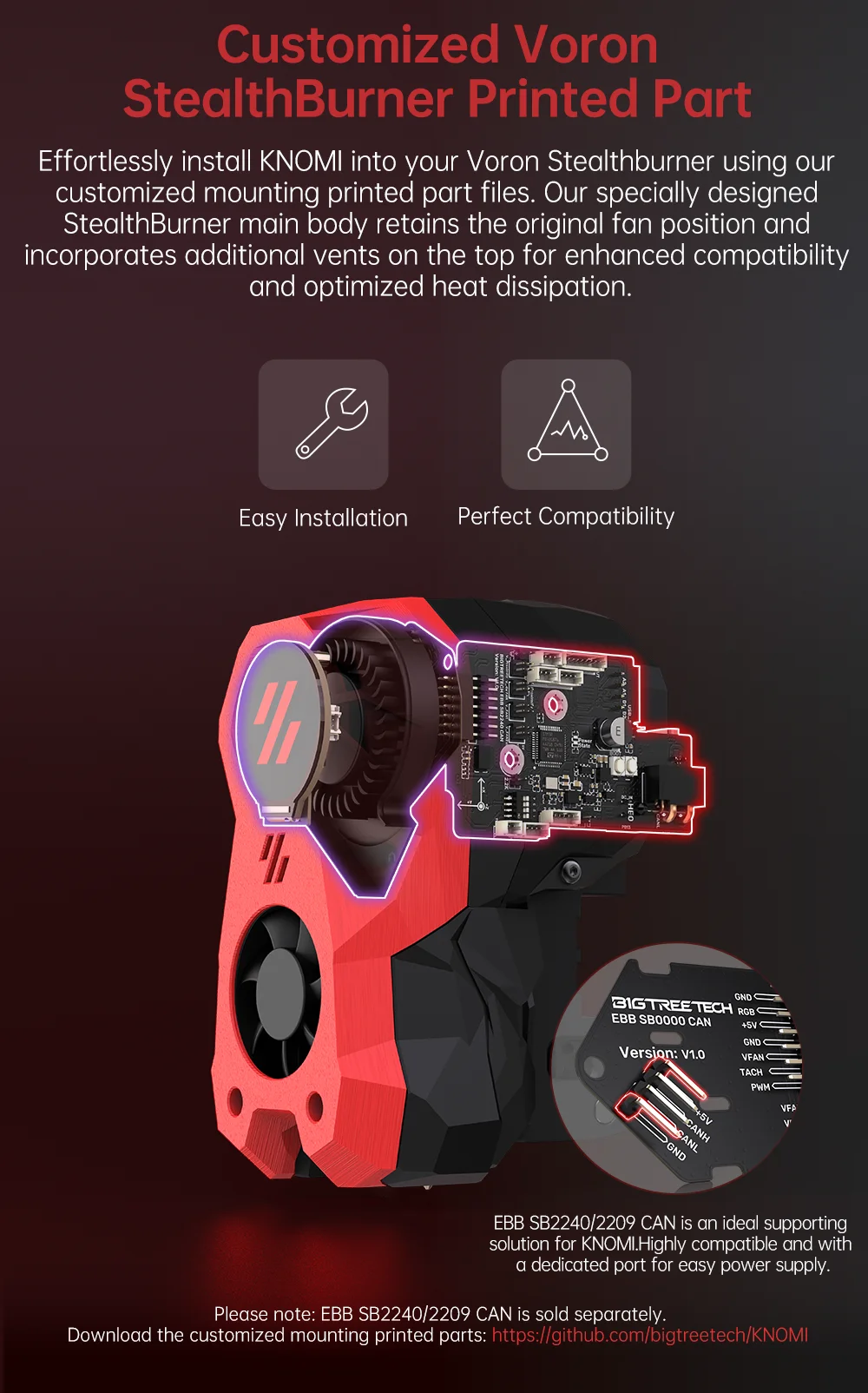

- Voron StealthBurner: Hassle-Free Installation
- Firmware Update: Easier and More Convenient
KNOMI:
https://bigtreetech.github.io/docs/KNOMI.html
https://github.com/bigtreetech/KNOMI
EBB:
https://github.com/bigtreetech/EBB
Compatibilidade da máquina:
Esta versão é compatível apenas com impressoras baseadas em Klipper.Para a versão compatível com as séries A1, P1 e X1, consulte este link:https://www.aliexpress.com/item/1005008341866360.html
-
Klipper-Otimizado:Design
-
UI KNOMI:Design Emocional
-
Personalizar: Cores da UI KNOMI
-
Fonte aberta: desbloqueia potencial ilimitado
-
Voron FuralthBurner: Instalação sem complicações
-
Atualização de firmware: mais fácil e conveniente

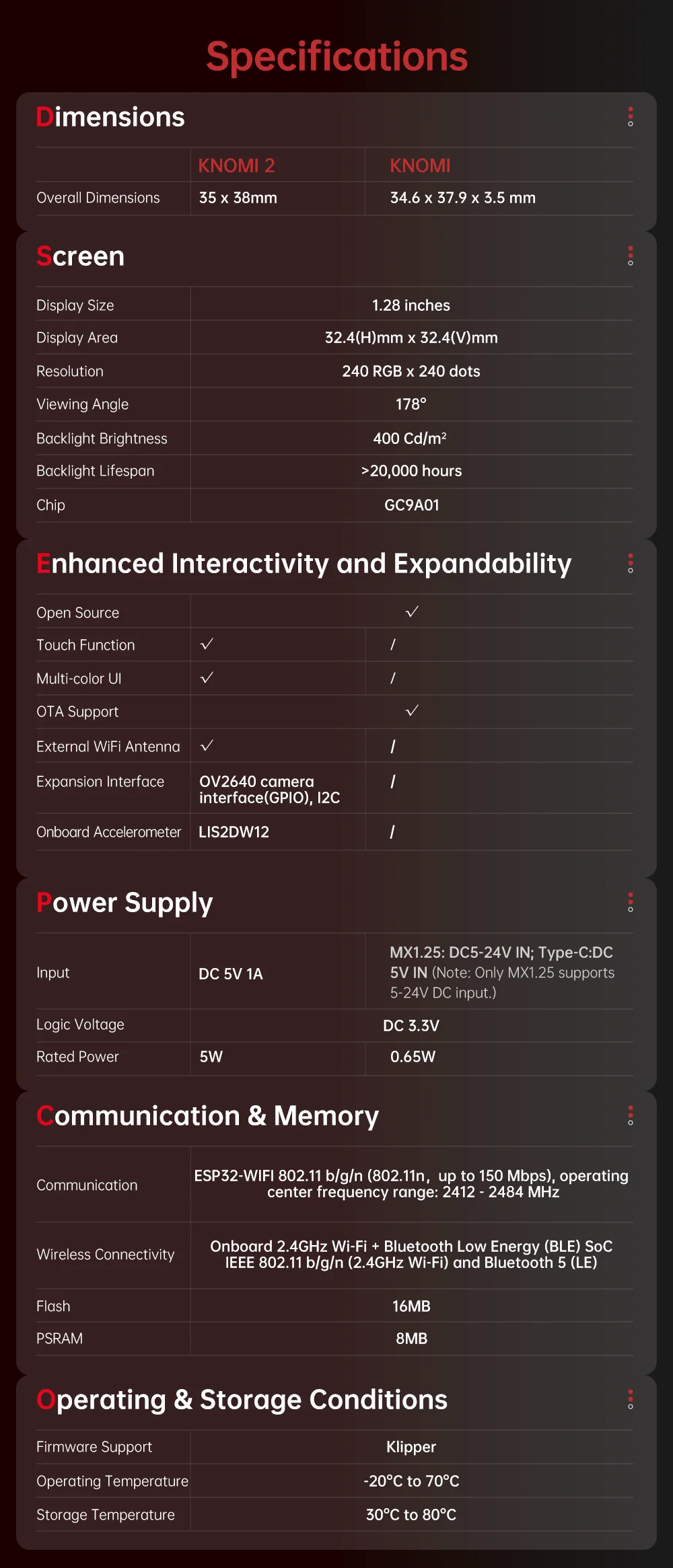

Especificações
KNOMI 2 Dimensões totais:35x38mm
Tamanho da exibição: 1,28 polegadas
Área de exibição: 32,4 (A) mm x 32,4 (V) mm
Resolução: 240RGBx240DOTS
Ângulo de visão: 178°
Brilho da luz de fundo: 400 Cd/m2
Luz de fundo: Vida útil: >200.000 horas
Chip: GC9A01
Fonte aberta: SIM
KNOMI 2 Função de toque: SIM
KNOMI 2 UI multicolorida: SIM

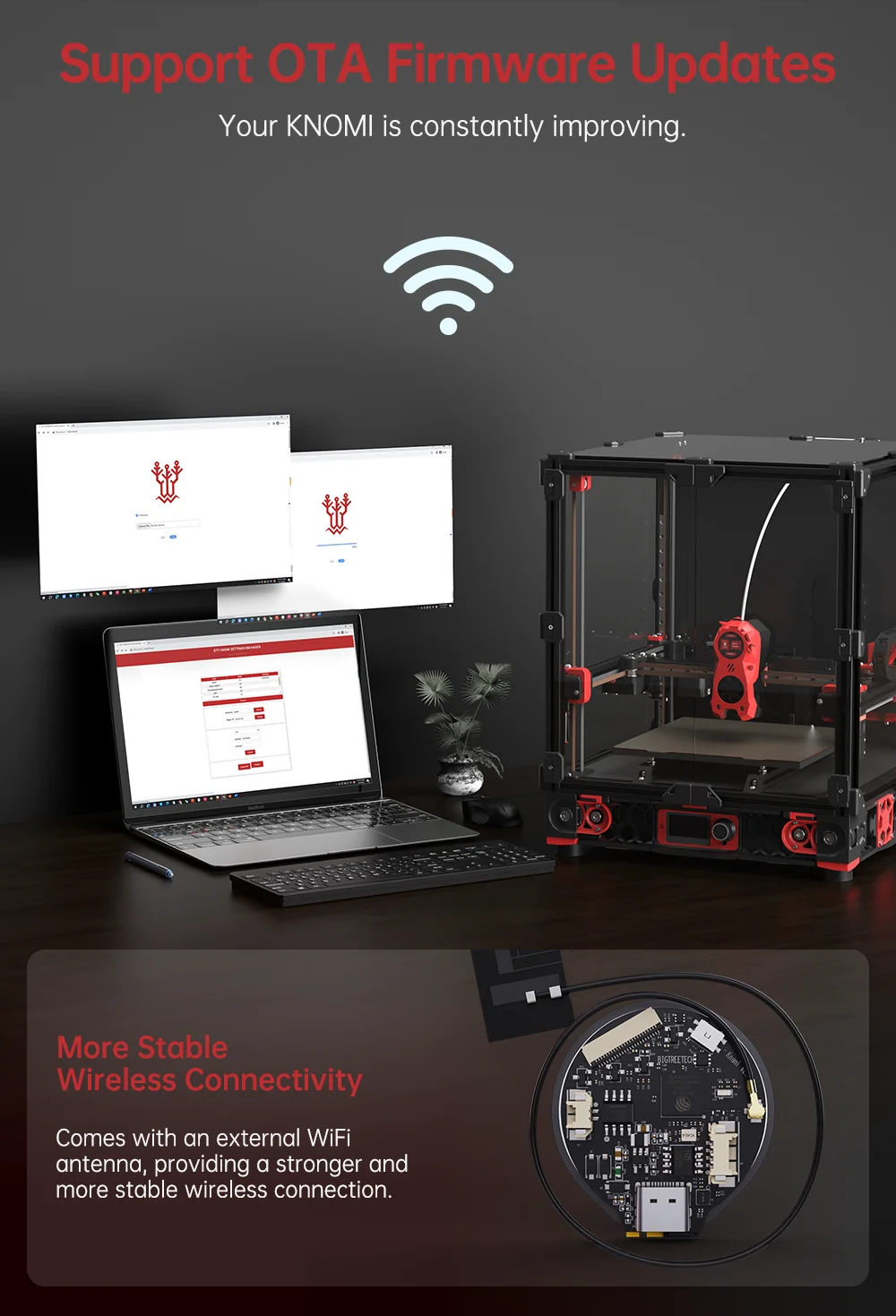

Suporte OTA: SIM
Antena WiFi externa KNOMI 2: SIM
Interface de expansão KNOMI 2: interface de câmera O2640 (GPIO), I2C
KNOMI 2 Acelerômetro integrado:LIS2DW12
KNOMI 2 Entrada: DC 5V 1A
Tensão lógica: CC 3,3 V
KNOMI 2 Potência nominal: 0,65W
Comunicação: ESP32-WIFI 802.11 b/g/n (802.11n, até 150 Mbps), faixa de frequência do centro operacional: 2412-2484 MHz
Conectividade sem fio: Wi-Fi integrado de 2,4 GHz + Bluetooth de baixa energia (BLE) SoC IEEE 802.11 b/g/n (Wi-Fi de 2,4 GHz) e Bluetooth 5 (LE)
Flash: 16 MB
PSRAM: 8MB
Suporte de firmware: Chopper
Temperatura operacional:-20°C a 70°C
Temperatura de armazenamento:30°C a 80°C
Para: EBB SB2209 CAN, EBB SB2240 CAN, Voron Stealthburner, Voron V2.4
BIGTREETECH EBB SB2209/SB2240 CAN V1.0 é uma placa de ferramentas adaptada ao Voron StealthBurner pela equipe de impressão 3D da Shenzhen Big Tree Technology Co., Ltd, pode se comunicar através de USB ou CAN, simplificando muito a conexão.
Por que escolher SB2209/SB2240 CAN V1.0?
Ajuste perfeito para a posição de instalação do queimador VORON Stealth
A posição de comissionamento do acelerômetro ADXL345 é consistente com a posição de instalação
Tensão do ventilador 5V 12V 24V pode ser selecionada, suporta ventilador de 4 fios, atende mais DIY
O novo modelo de ônibus CAN XT30 é mais estável e conveniente
Max31865 integrado, seleção de interruptor de remo, suporte PT100 PT1000 de 2 e 4 fios
EBB SB2209 CAN V1.0
Especificações
Microprocessador: Braço® Cortex de 32 bits®-M0+ CPU STM32G0B1CBT6 64MHz
Tensão de entrada: DC12V-DC24V 9A
Tensão lógica: CC 3,3 V
Interface de aquecimento: haste de aquecimento (E0), corrente máxima de saída: 5A
Sensor integrado: ADXL345
Interface do ventilador: dois ventiladores CNC (FAN0, FAN1).Uma porta de ventilador de quatro fios.
Porta do ventilador Corrente máxima de saída: 1A, valor de pico 1,5A
Interface de expansão: EndStop, ABL, RGB, PT100/PT1000, interface USB, interface CAN, interface SPI
Acionamento do motor: TMC2209 integrado
Recurso
1.A placa possui botões BOOT e RESET reservados.Os usuários podem usar USB para entrar no modo DFU para atualizar o firmware
2.O termistor pode selecionar o valor da resistência pull-up por meio de jumper, desta forma para suportar PT1000 (resistência pull-up de 2K), conveniente para uso DIY dos clientes
3.Ventilador CNC de 2 vias integrado, interface de ventilador de 1 via e 4 fios
4.Interruptor de proximidade, ventilador CNC, suporte para ventilador de 4 fios Seleção de tensão VIN/12V/5V
5.Interface de saída SPI integrada, esta porta é reservada com duas portas IO independentes, que podem ser usadas para corte de material, detecção de bloqueio de material ou operação DIY de outras funções
6.Onboard MAX31865, suportando opção PT100/PT1000 de 2 fios/4 fios
7.A comunicação CAN ou USB é suportada.A resistência do terminal 120R do CAN pode ser selecionada através da tampa do jumper e as portas CAN são reservadas para expansão
8.Equipado com terminais DIY, palhetas femininas, pinos e parafusos de dupla distância, que atendem muito às necessidades DIY dos clientes
EBB SB2240 CAN V1.0
Especificações
Tamanho da aparência: 68,5 mm * 42,5 mm
Microprocessador: Braço® Cortex de 32 bits®-M0+ CPU STM32G0B1CBT6 64MHz
Tensão de entrada: DC12V-DC24V 9A
Tensão lógica: CC 3,3 V
Interface de aquecimento: haste de aquecimento (E0), corrente máxima de saída: 5A
Sensor integrado: ADXL345
Interface do ventilador: dois ventiladores CNC (FAN0, FAN1).Uma porta de ventilador de quatro fios.
Porta do ventilador Corrente máxima de saída: 1A, valor de pico 1,5A
Interface de expansão: EndStop, ABL, RGB, PT100/PT1000, interface USB, interface CAN, interface SPI
Acionamento do motor: TMC2240 integrado
Modo de condução: SPI
Interface do motor de passo: EM
Interface de comunicação USB: tipo USb-C
Recurso
1.Proteção de circuito mais abrangente
2.Maior potência e menor geração de calor
3.A função não é fácil de aquecer e danificar, e a vida útil é mais longa
4. A placa-mãe possui botões BOOT e RESET reservados.Os usuários podem usar USB para entrar no modo DFU para atualizar o firmware
5.O termistor pode selecionar o valor da resistência pull-up por meio de jumper, desta forma para suportar PT1000 (resistência pull-up de 2K), conveniente para uso DIY dos clientes
6.Ventilador CNC de 2 vias integrado, interface de ventilador de 1 via e 4 fios
7. inicialização USB através da seleção da tampa do jumper, isole efetivamente a placa-mãe DC-DC e USB5V
8.Interruptor de proximidade, ventilador CNC, suporte para ventilador de 4 fios Seleção de tensão VIN/12V/5V
9.Interface de saída SPI integrada, esta porta é reservada com duas portas IO independentes, que podem ser usadas para corte de material, detecção de bloqueio de material ou operação DIY de outras funções
10.Onboard MAX31865, suportando opção PT100/PT1000 de 2 fios/4 fios
11.A comunicação CAN ou USB é suportada.A resistência do terminal 120R do CAN pode ser selecionada através da tampa do jumper e as portas CAN são reservadas para expansão

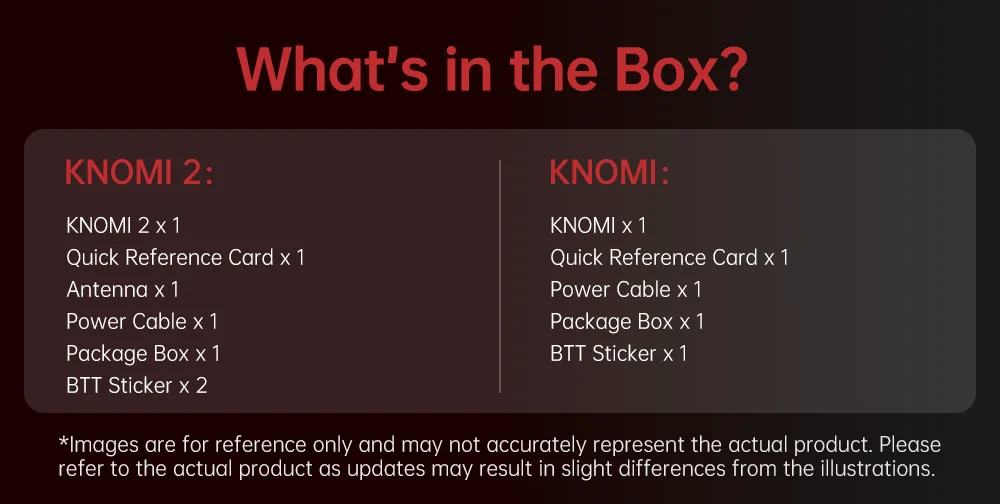

Apenas KNOMI:KNOMI*1
Com EBB36 CAN V1.2:KNOMI*1+EBB36 CAN V1.2*1
Com EBB36 No 31865:KNOMI*1+EBB36 CAN V1.2(Sem 31865)*1
Com EBB42 CAN V1.2:KNOMI*1+EBB42 CAN V1.2*1
Com EBB42 No 31865:KNOMI*1+EBB42 CAN V1.2(Sem 31865)*1
Com EBB SB2209 CAN:KNOMI*1+EBB SB2209 CAN*1
Com EBB SB2240 CAN:KNOMI*1+EBB SB2240 CAN*1
Com SB2209-RP2040:KNOMI*1+EBB SB2209 CAN(RP2040)*1
