- é_customizado: Sim
- Origem: CN (Origem)
- Número do modelo: QMF
- Nome da marca: YUN DUAN

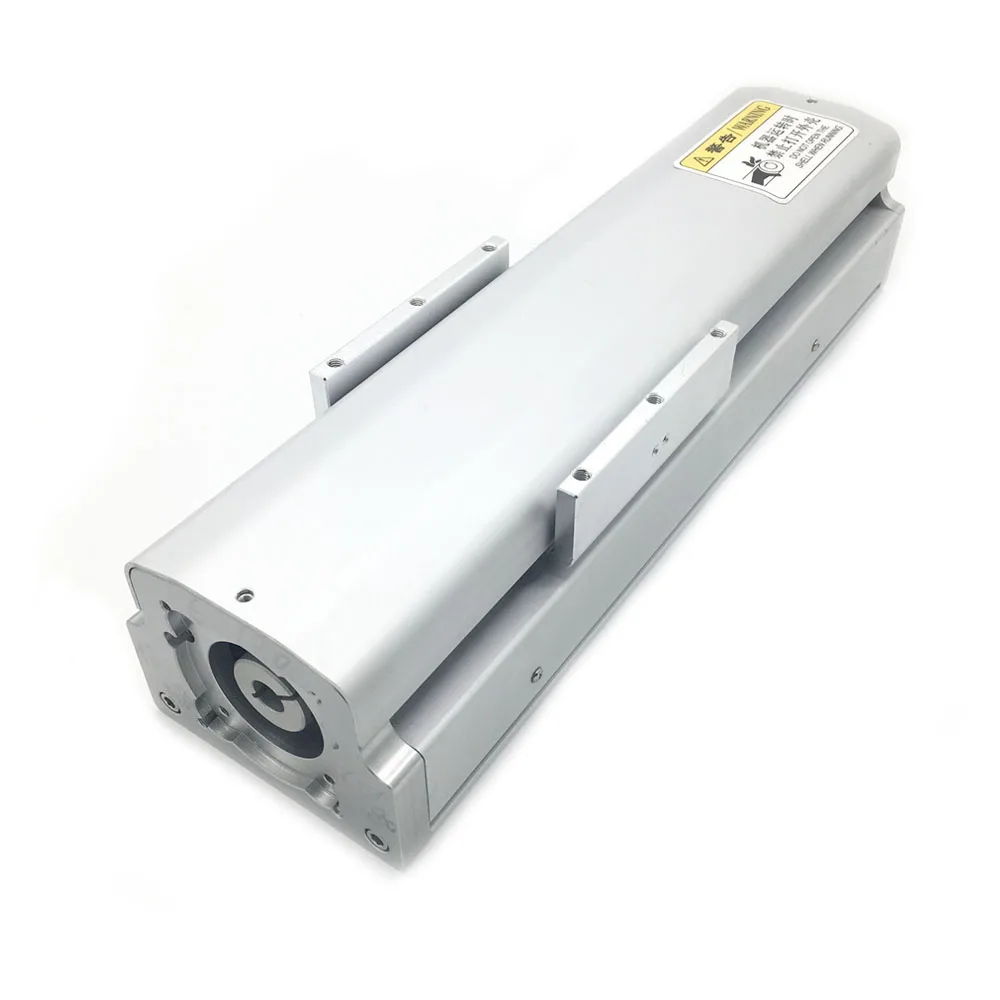

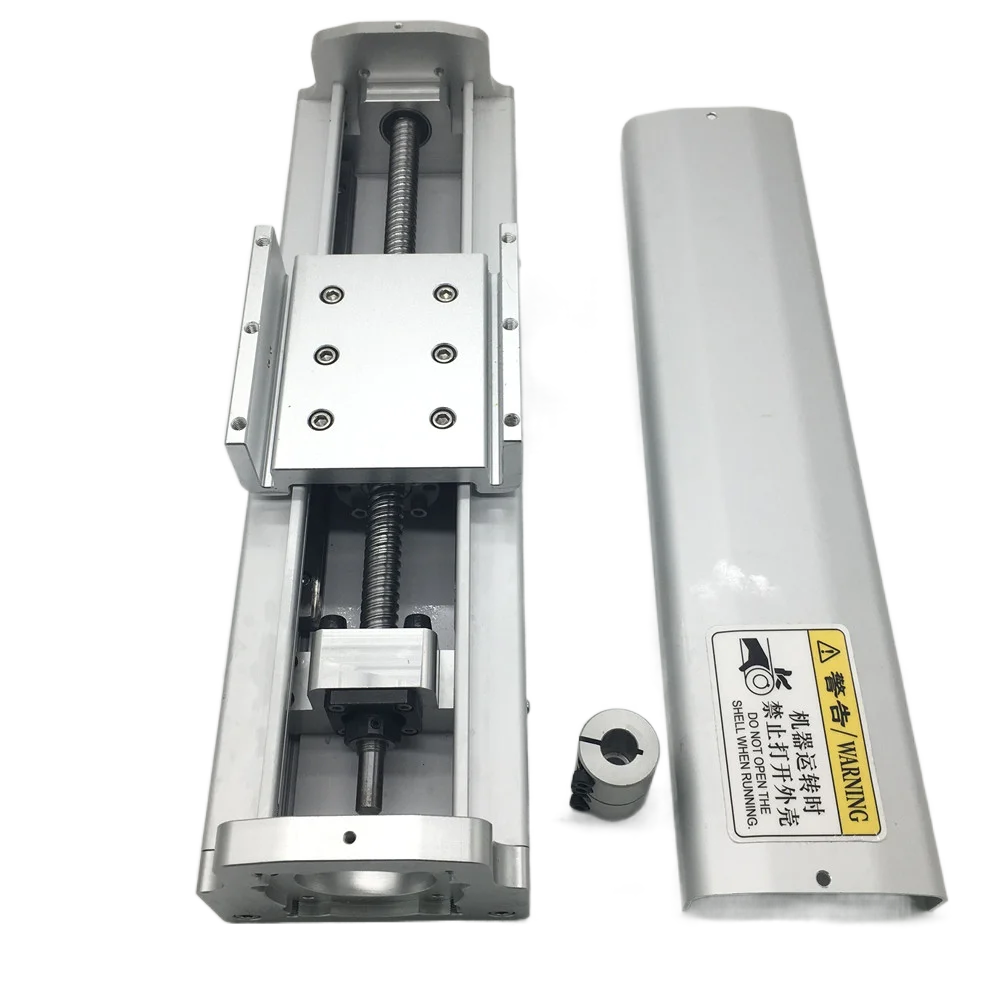

1* Mesa Deslizante CNC
1* Acoplamento

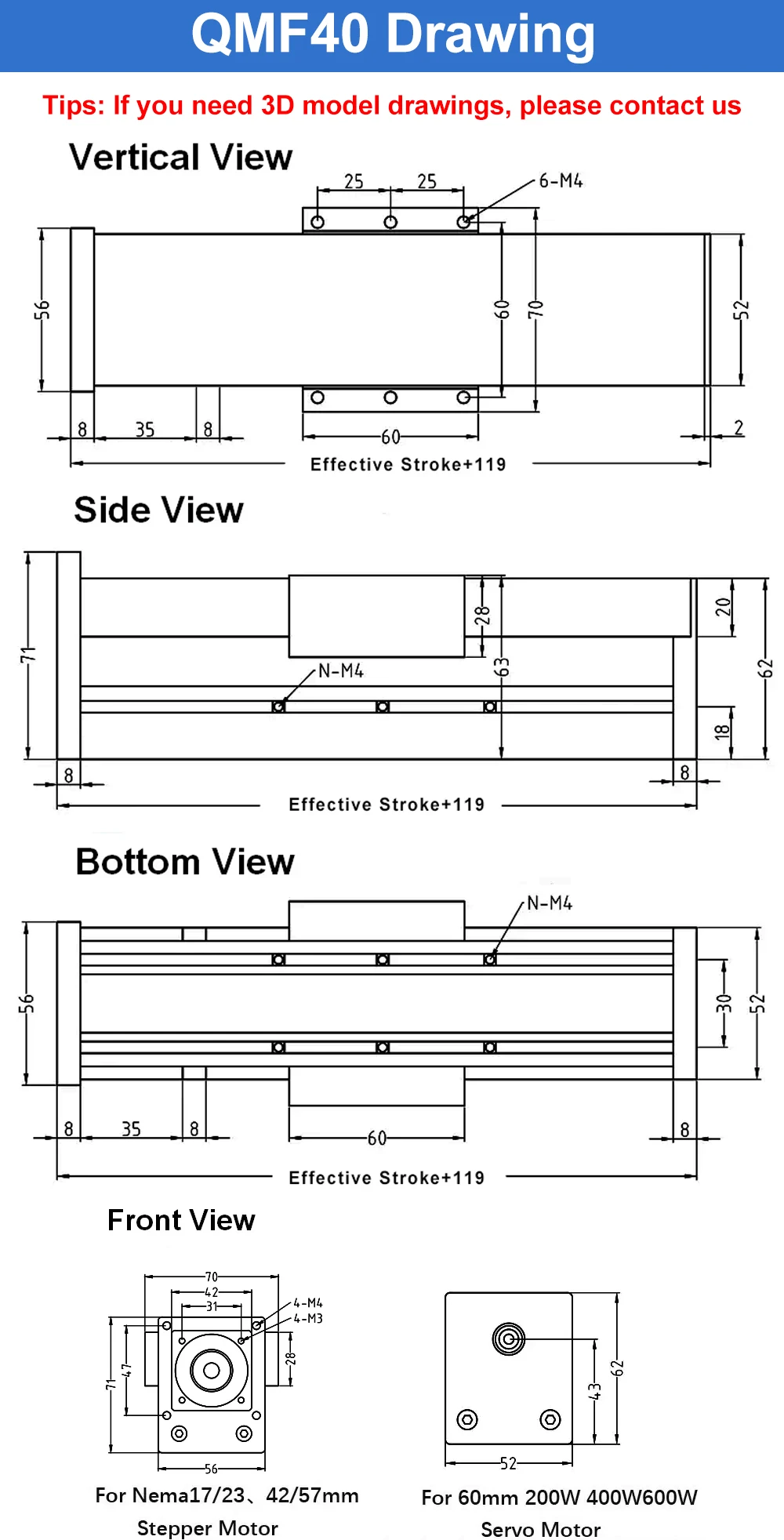

Modelo: QMF40
Curso Efetivo: 100mm-600mm Opcional
Comprimento total da mesa deslizante elétrica: Curso Efetivo + 119mm
Tipo de parafuso esférico: SFU1605 (diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)

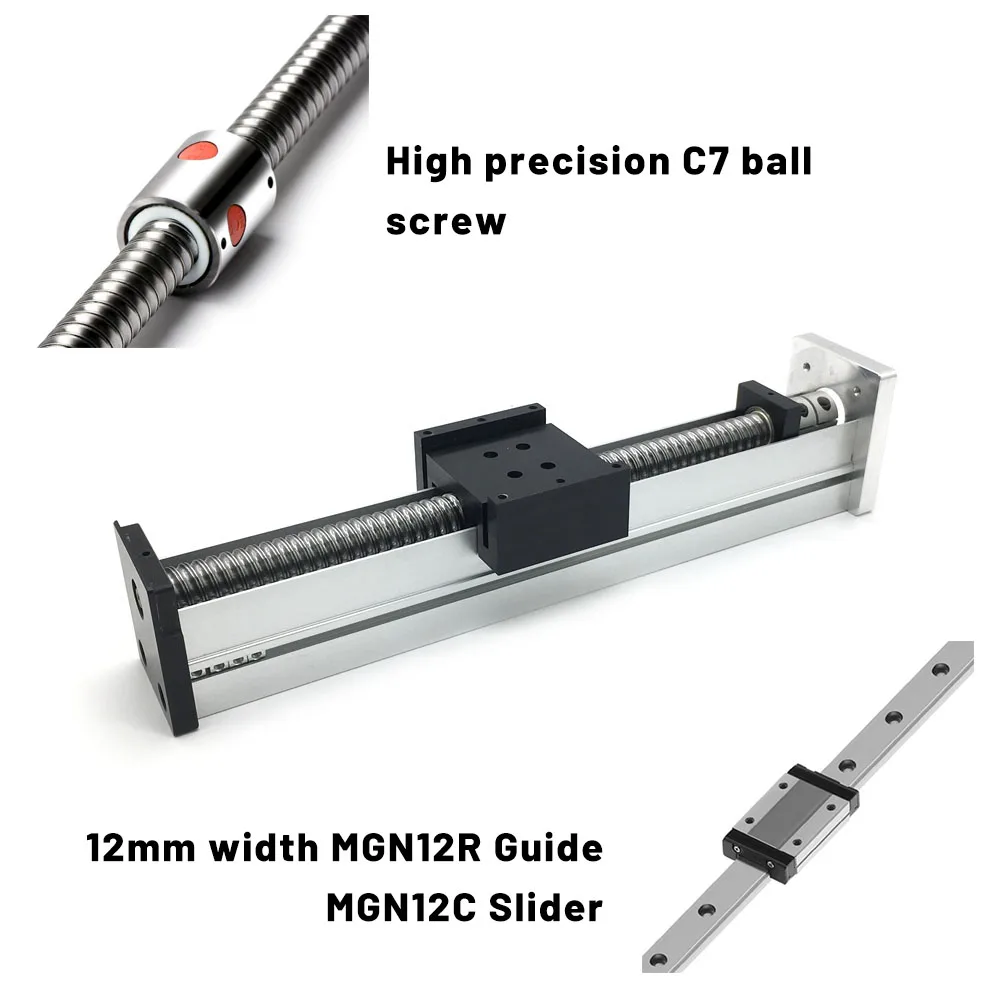

Tipo de Trilho Guia: 1*MGN12R
Tipo de sliders: 1*MGN12C
Carga horizontal: 40KG (máx.)
Carga vertical: 20KG (máx.)

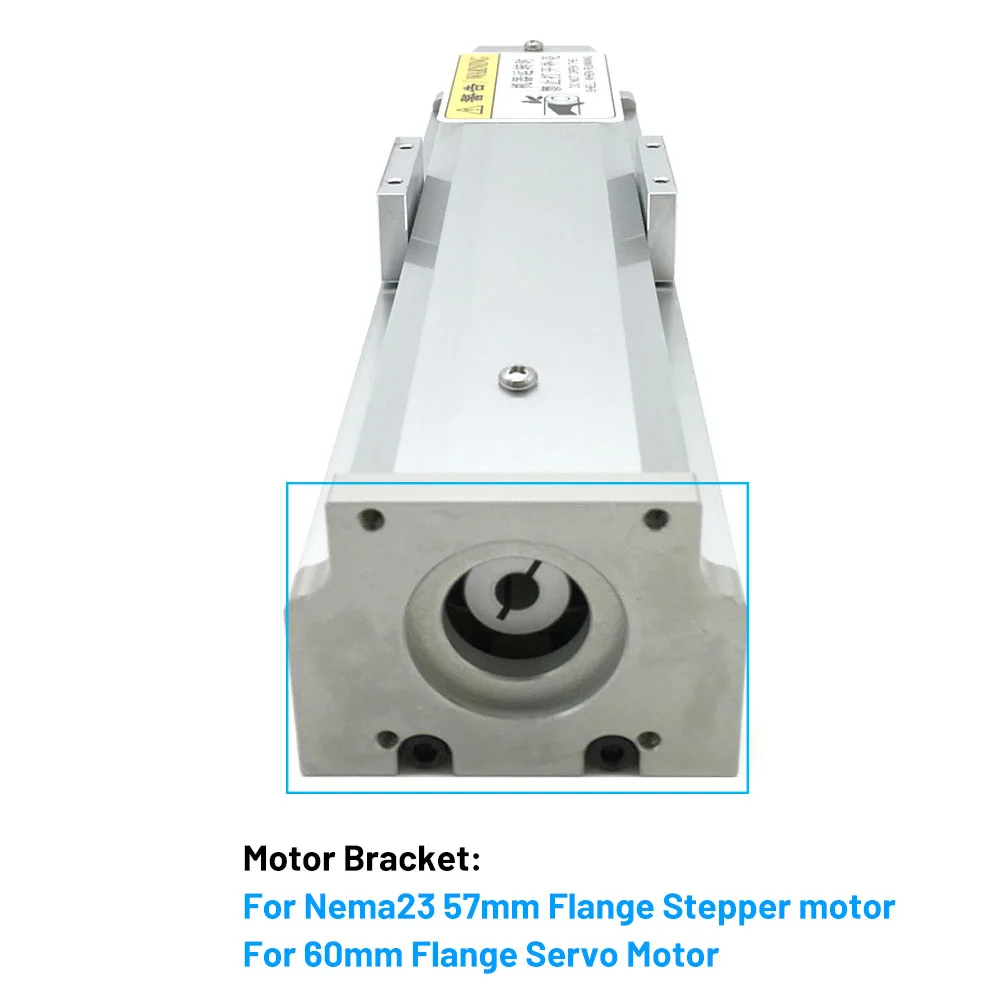

Suporte do motor: para motor de passo Nema 23 de 57 mm ou motor servo de 60 mm
Material do módulo: Perfil de alumínio industrial
Largura do módulo: 56mm

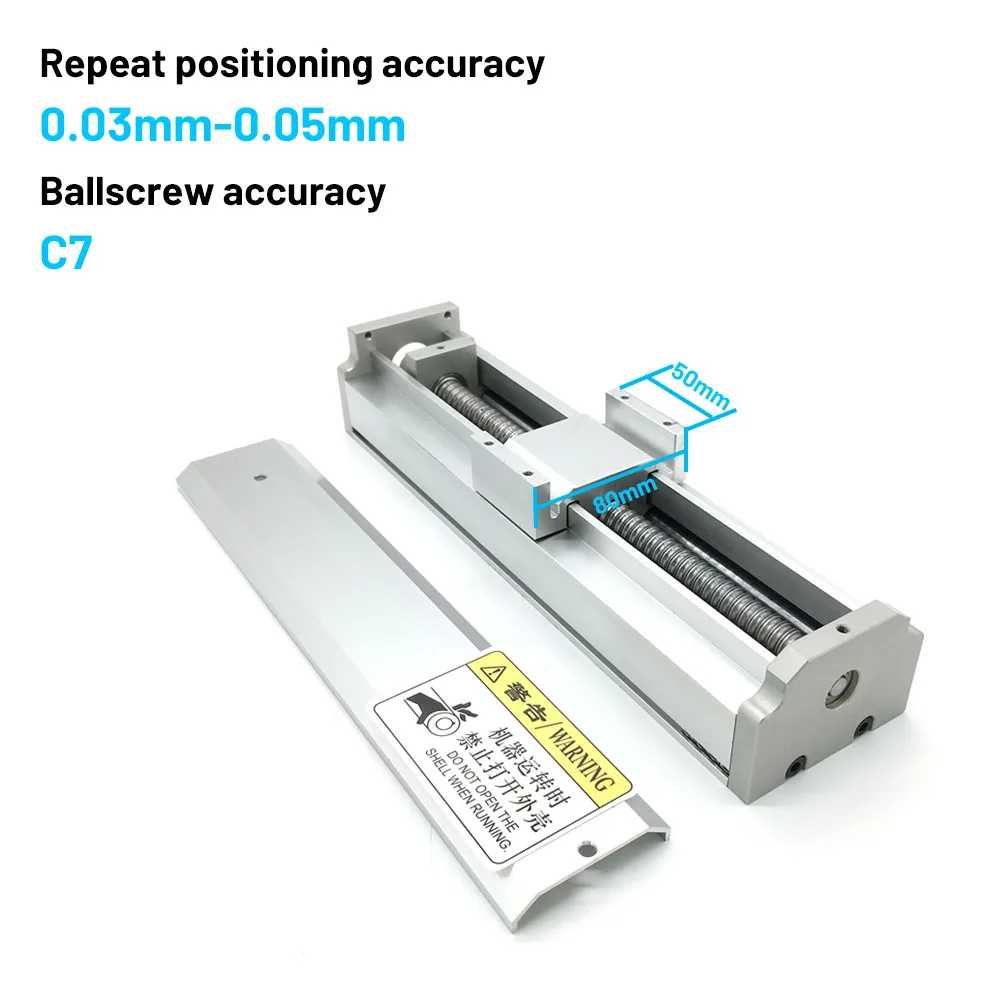

Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Material do fuso de esferas: Aço para rolamentos
Precisão do fuso de esferas: C7
Velocidade máxima de movimento: SFU1605: 250 mm/s

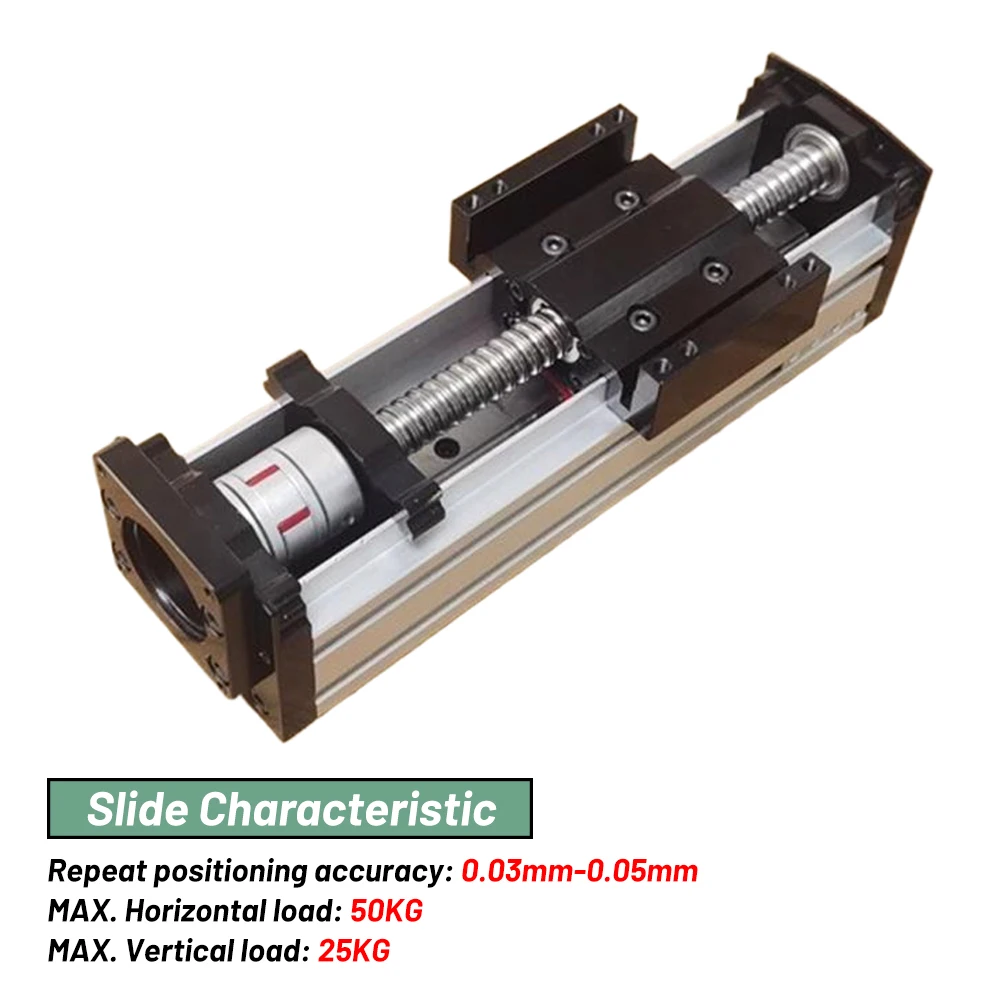

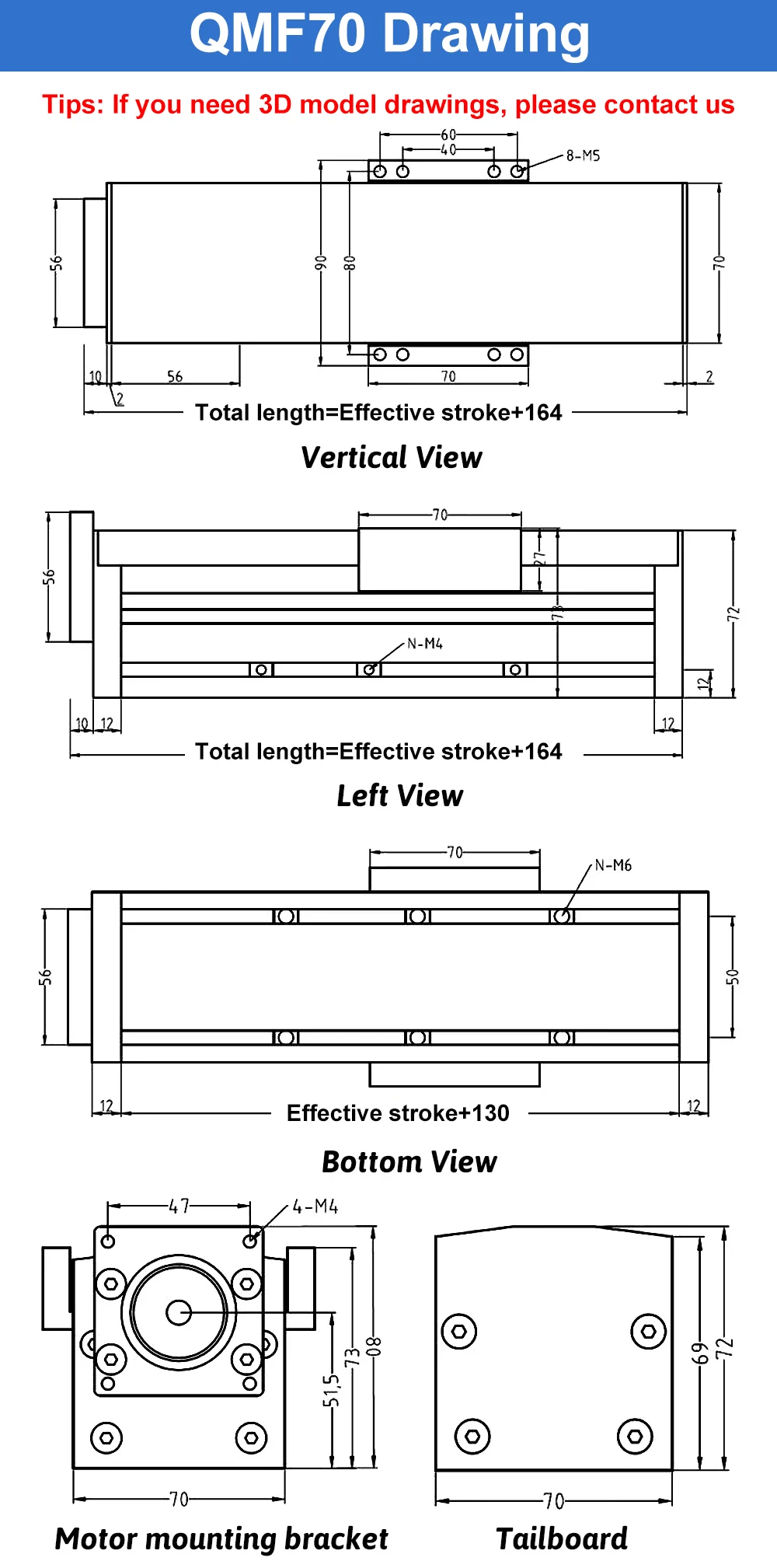

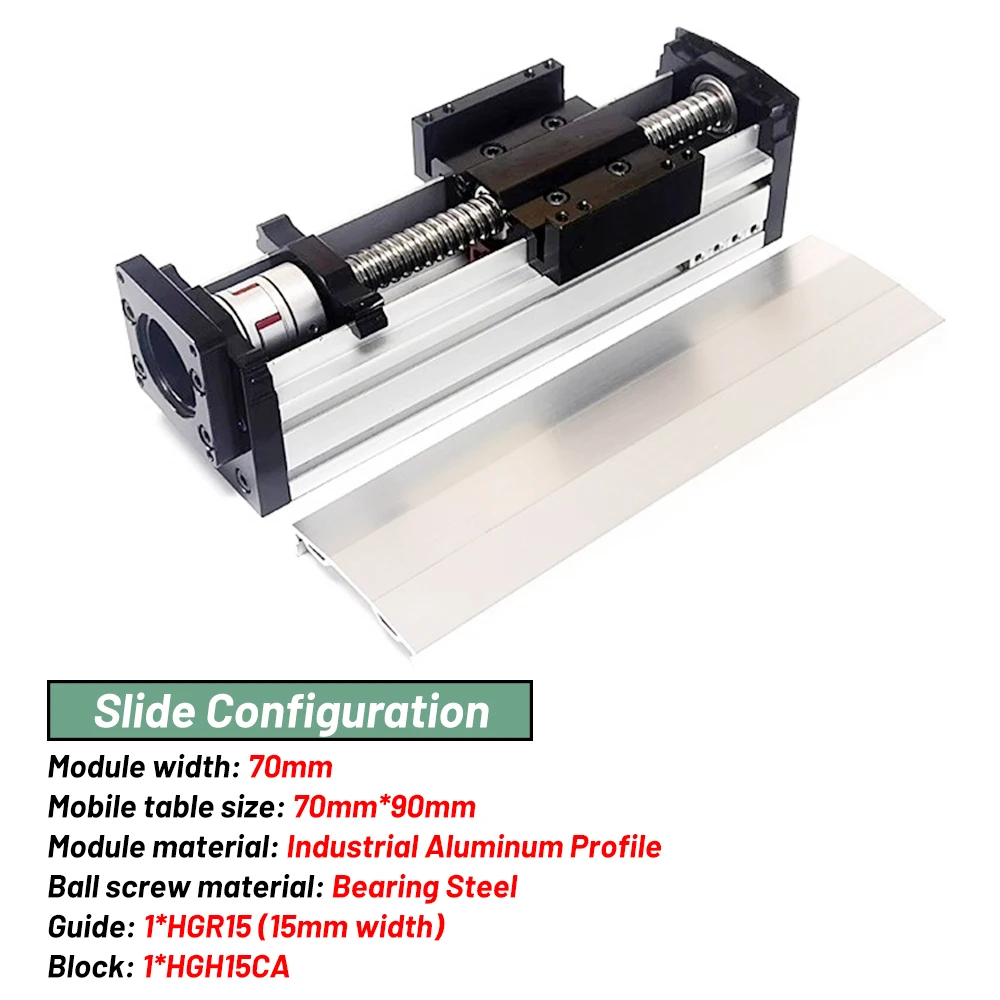

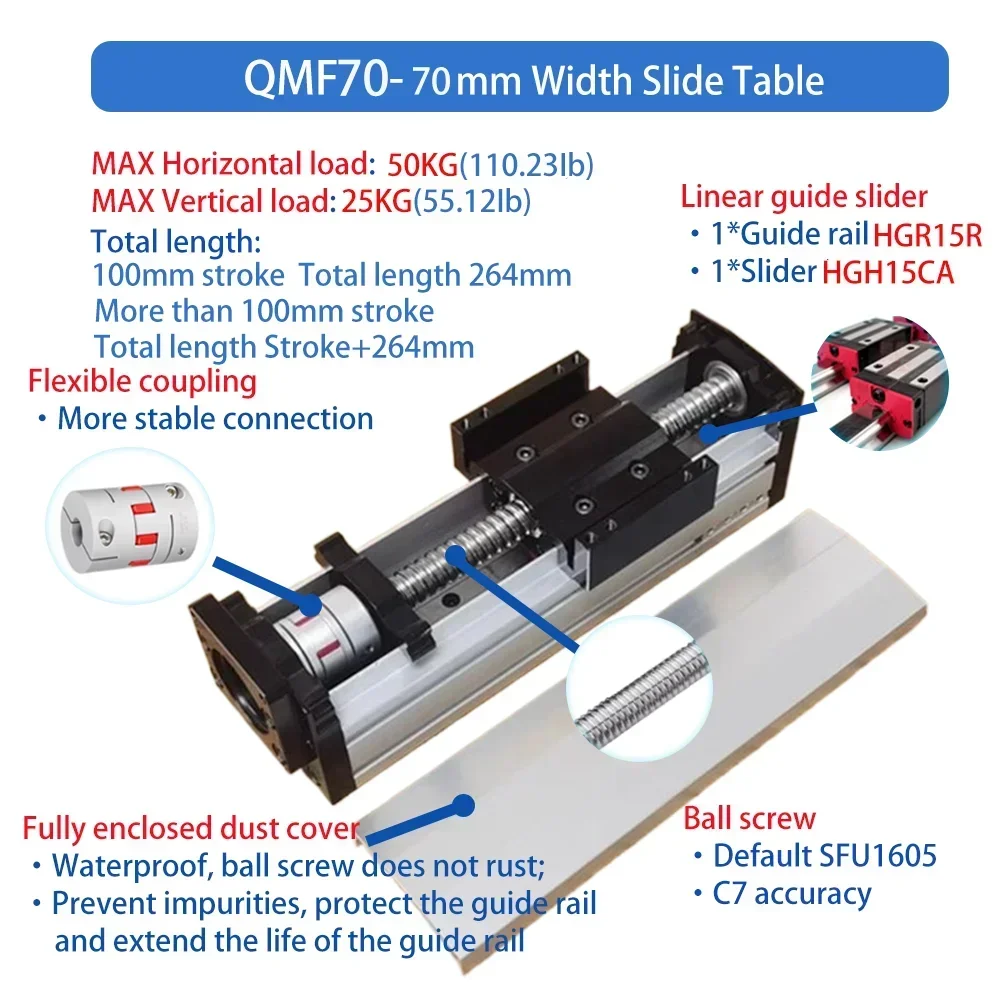

Modelo: QMF70
Material do módulo: Perfil de alumínio industrial
Curso: 100MM-1000MM (Escolha de acordo com suas necessidades)
Carga horizontal: 50KG (máx.)
Carga vertical: 25KG (Máx.)
Suporte do motor: para motor de passo NEMA23 de 57mm ou motor servo de 60mm
Largura do módulo: 70mm
Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Modelo de guia: 1 * HGR15
Modelo de controles deslizantes: 1 * HGH15CA
Material do fuso de esferas: Aço para rolamentos
Tipo de fuso de esferas: SFU1605.SFU1610
Dicas: SFU1605 significa: Diâmetro do Parafuso 16mm, Passo 5mm, o parafuso gira uma vez, a mesa deslizante se move 5mm.

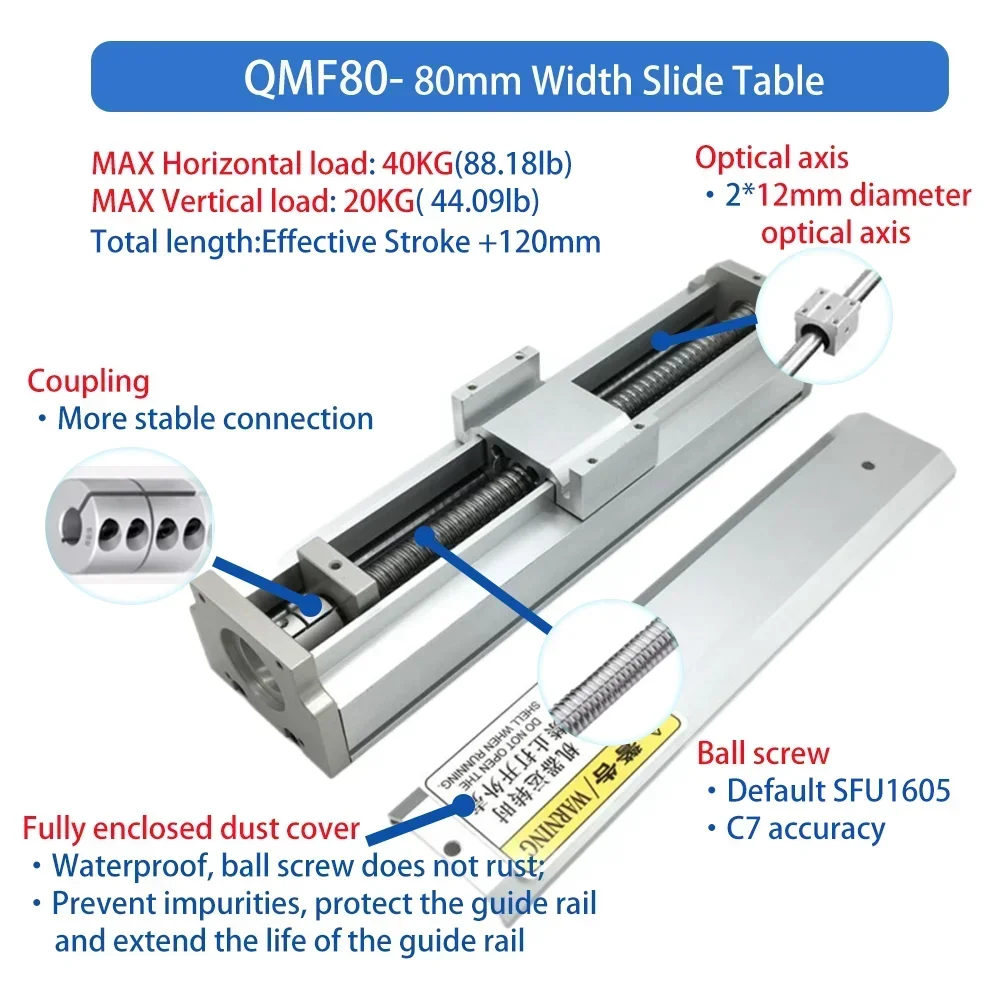

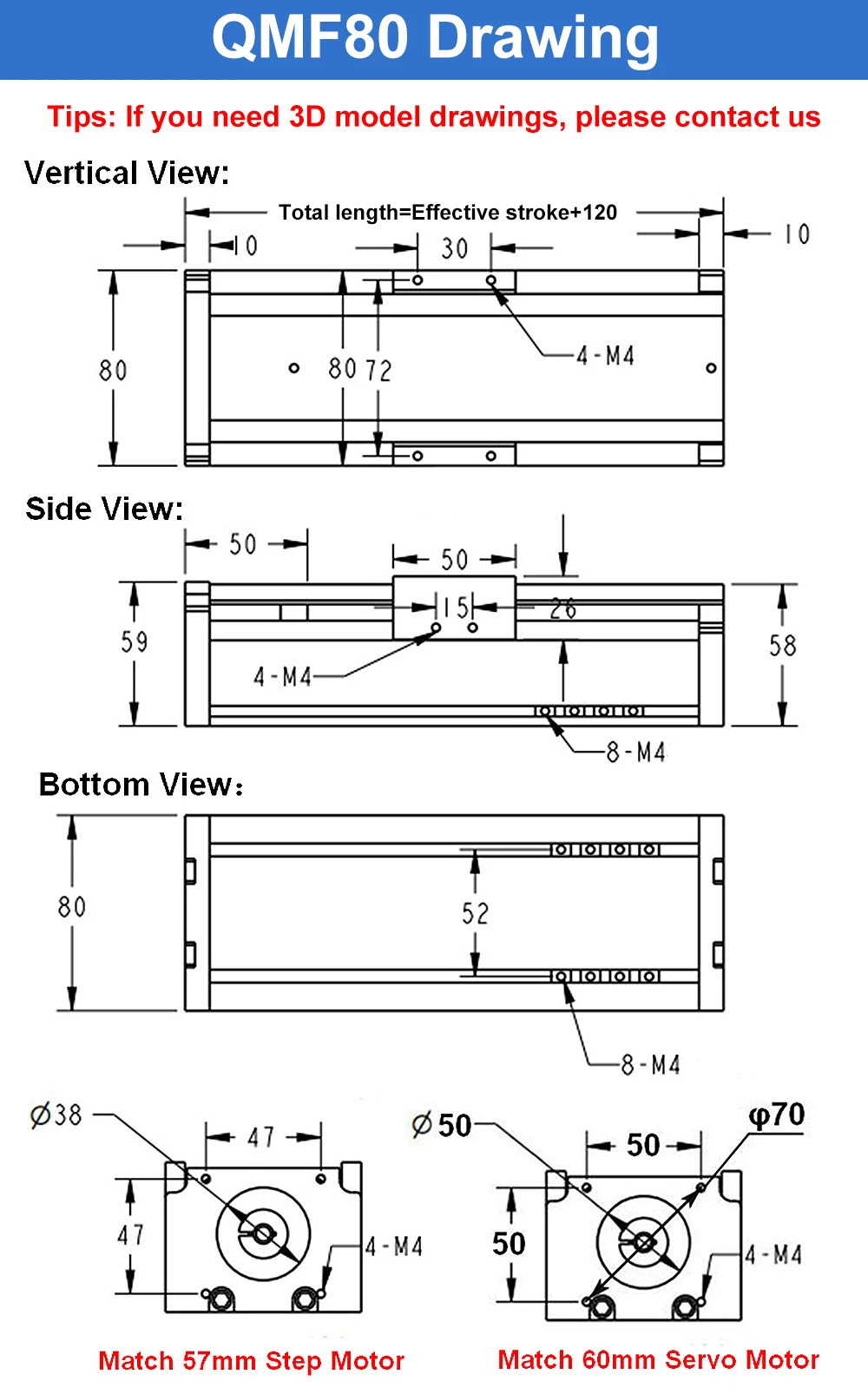

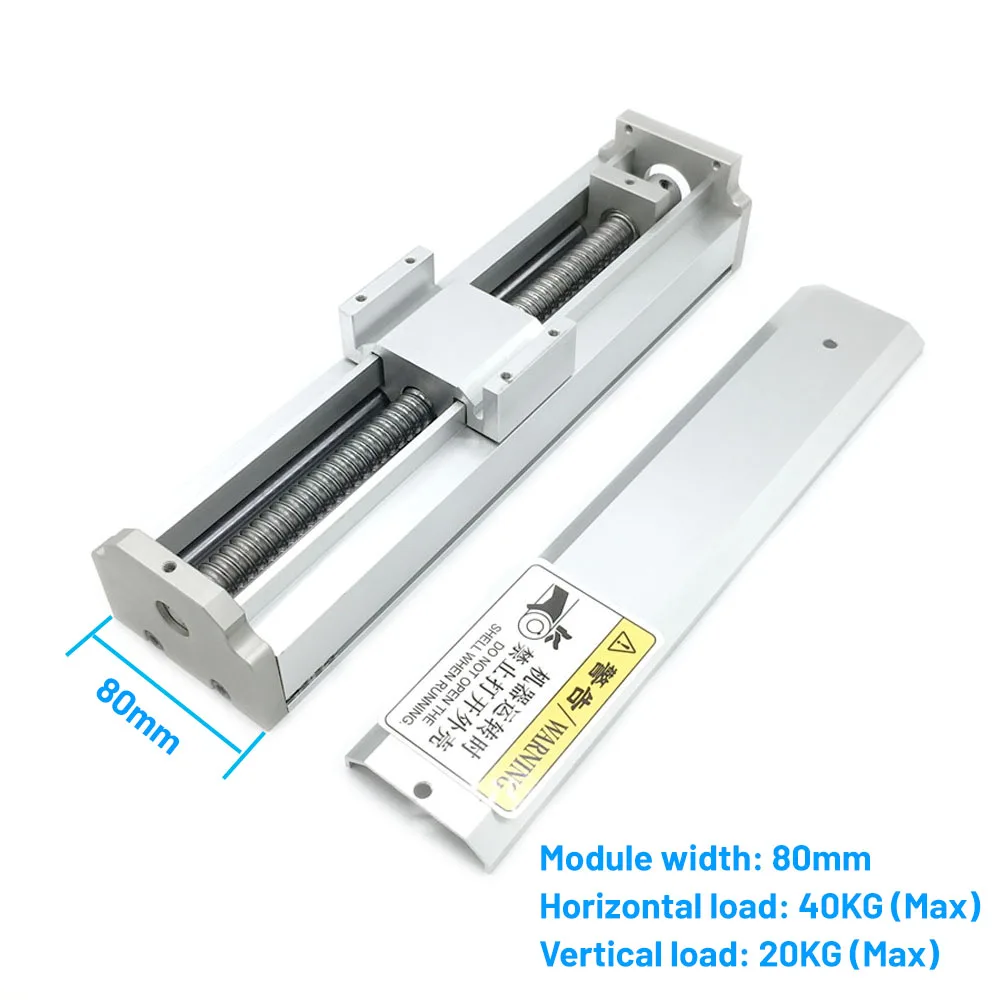

Modelo: QMF80
Largura do módulo: 80mm

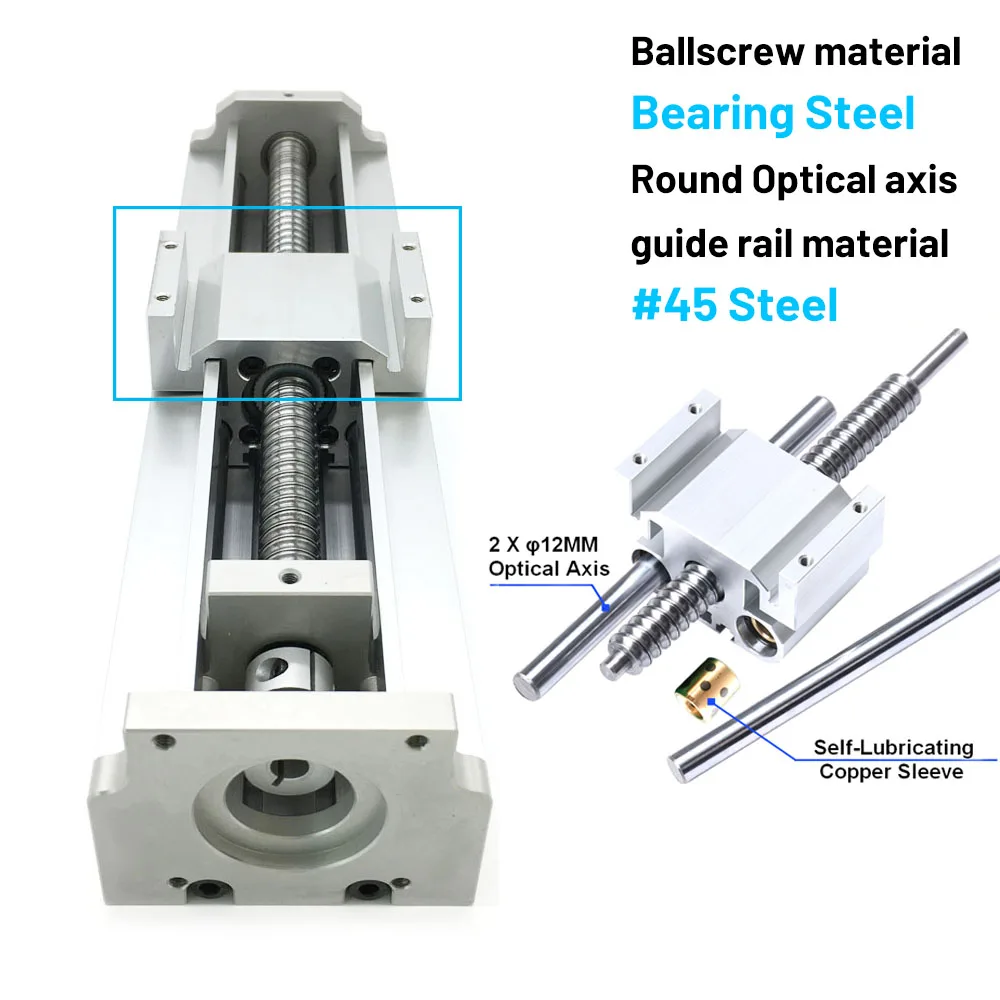

Material do módulo: Perfil de alumínio industrial
Material do parafuso esférico: Aço para rolamento
Material do trilho redondo:#45 Aço
Curso Efetivo: 100mm-400mm
Comprimento total do slide: Curso efetivo + 120 mm
Carga horizontal: 40KG (máx.)
Carga vertical: 20KG (máx.)
Suporte do motor: para motor de passo NEMA 23 57mm ou motor servo de 60mm
Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Dia.Trilho: 12mm
Tipo de parafuso esférico: SFU1605/ SFU1610
Dica: SFU1605 significa: Diâmetro do Parafuso 16mm, Passo 5mm. O parafuso gira um ciclo, e a mesa deslizante se move 5mm.
Precisão do fuso de esferas: C7

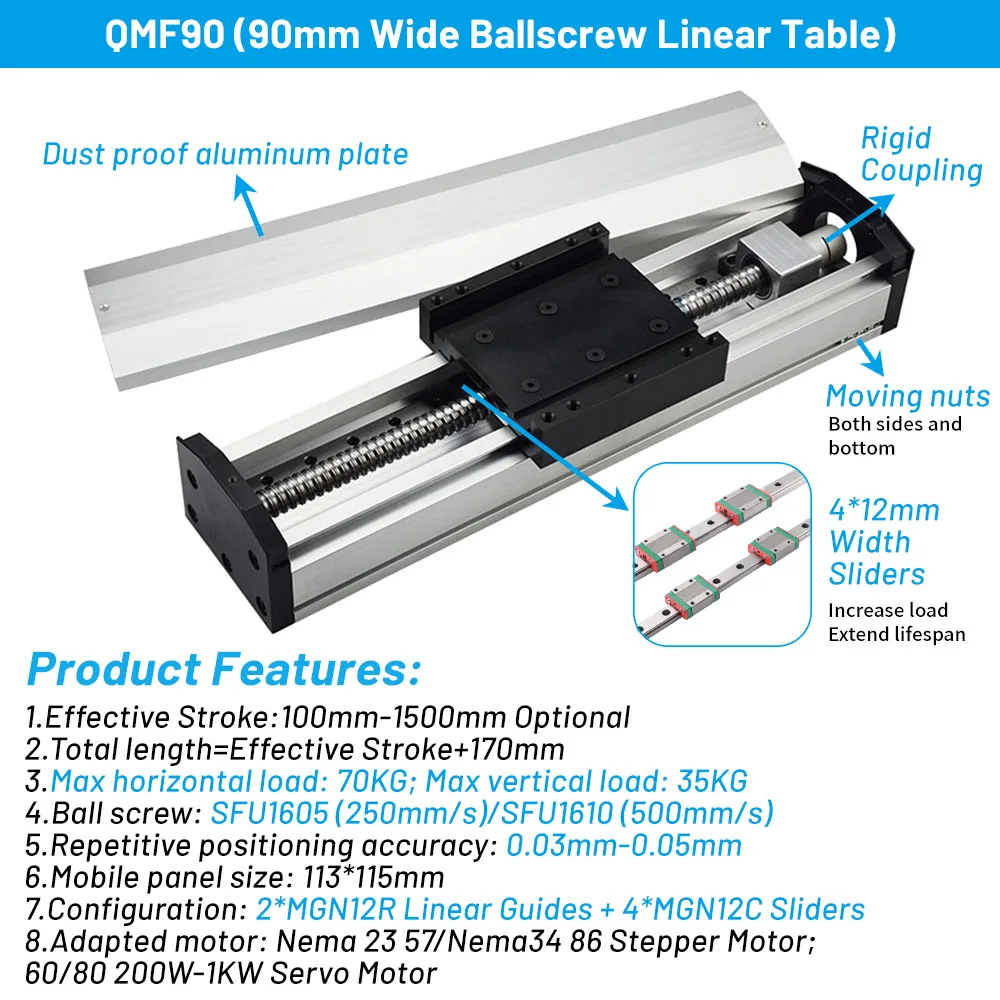

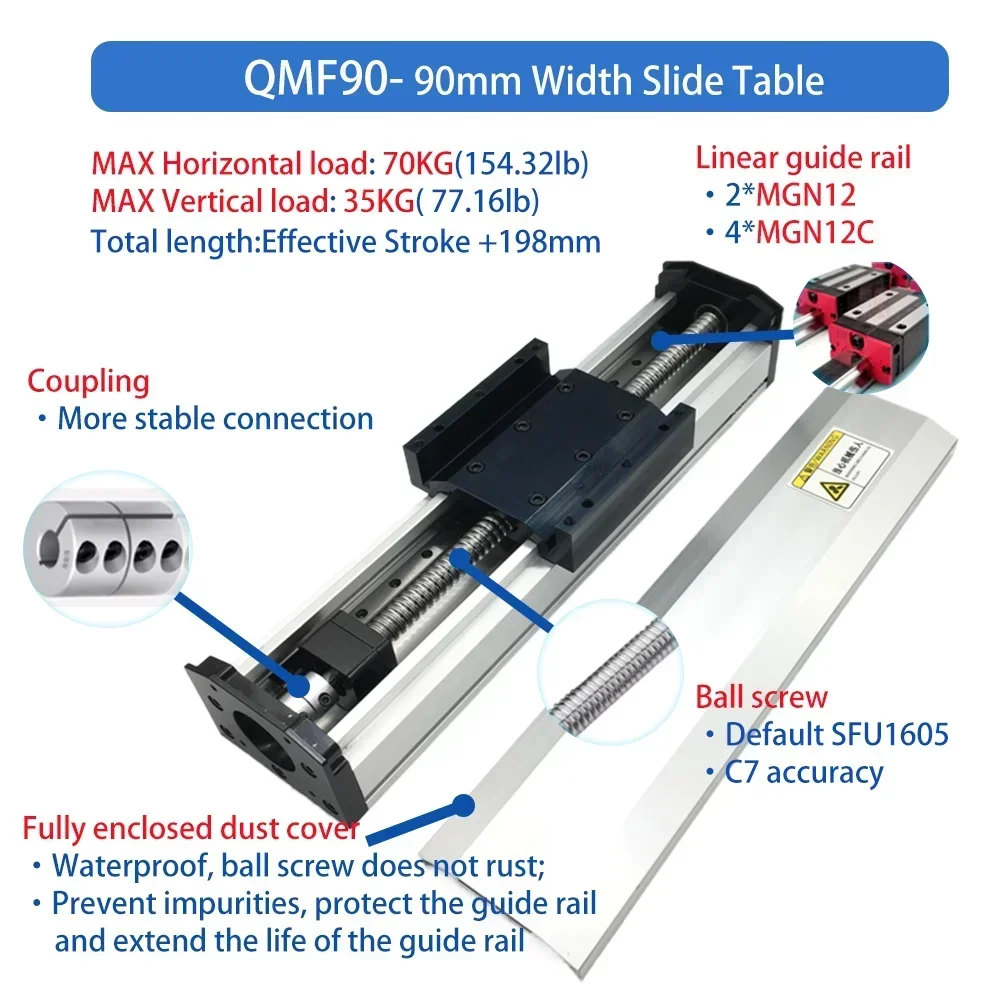

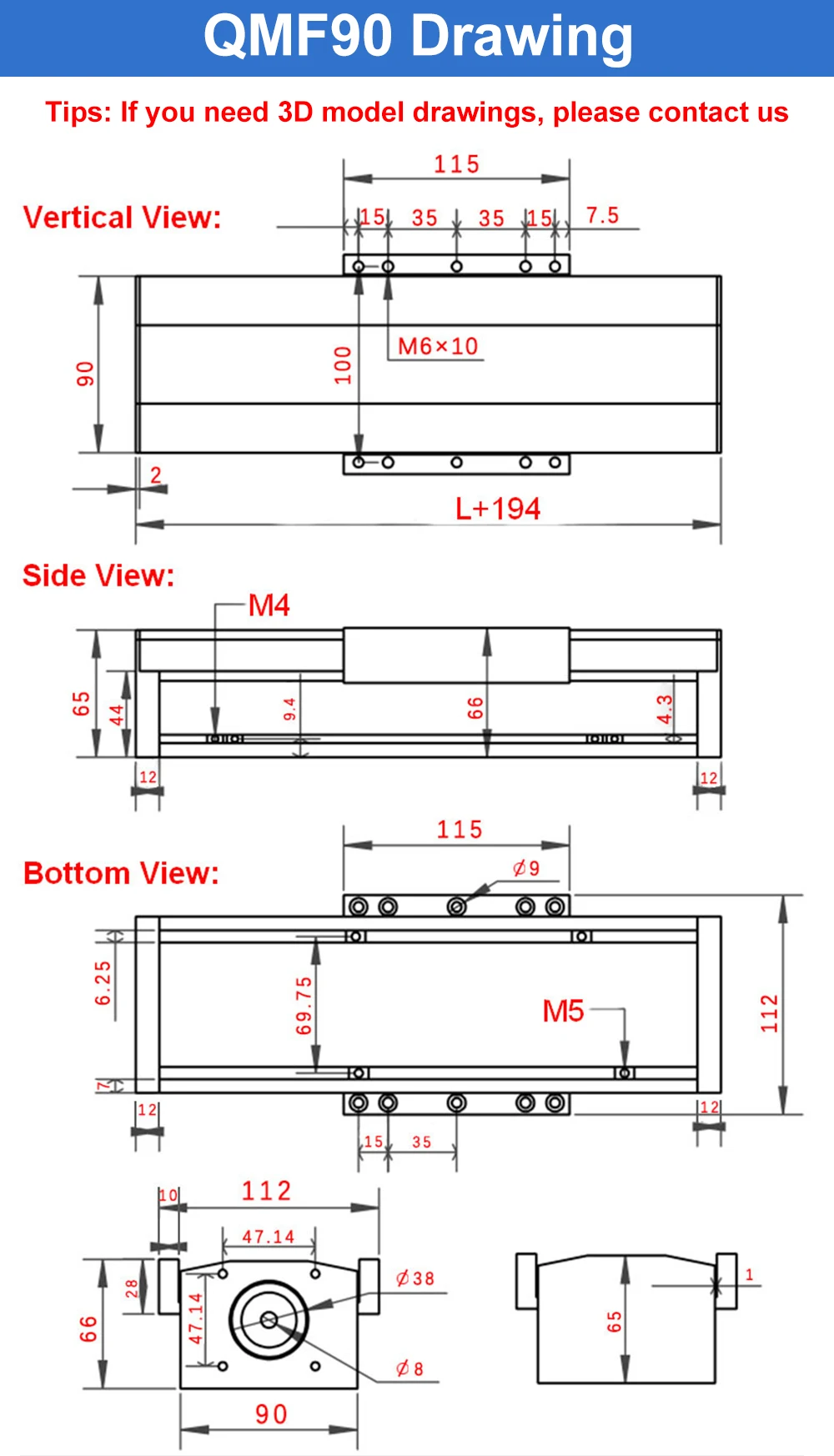

Modelo: QMF90
Largura do módulo: 90mm
Curso Efetivo: 100mm-1500mm Opcional
Comprimento total: Curso Efetivo + 170mm
Tipo de parafuso esférico: SFU1605 (diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)
Tipo de trilho guia: 2 * MGN12R (largura de 12 mm)
Tipo de sliders: 4*MGN12C
Carga horizontal: 70KG (máx.)
Carga vertical: 35KG (máx.)
Suporte do motor: para motor de passo Nema23 de 57 mm ou motor servo de 60 mm
Material do módulo: Perfil de alumínio industrial
Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Material do fuso de esferas: Aço para rolamentos
Precisão do fuso de esferas: C7
Velocidade máxima de movimento: 250 mm/s

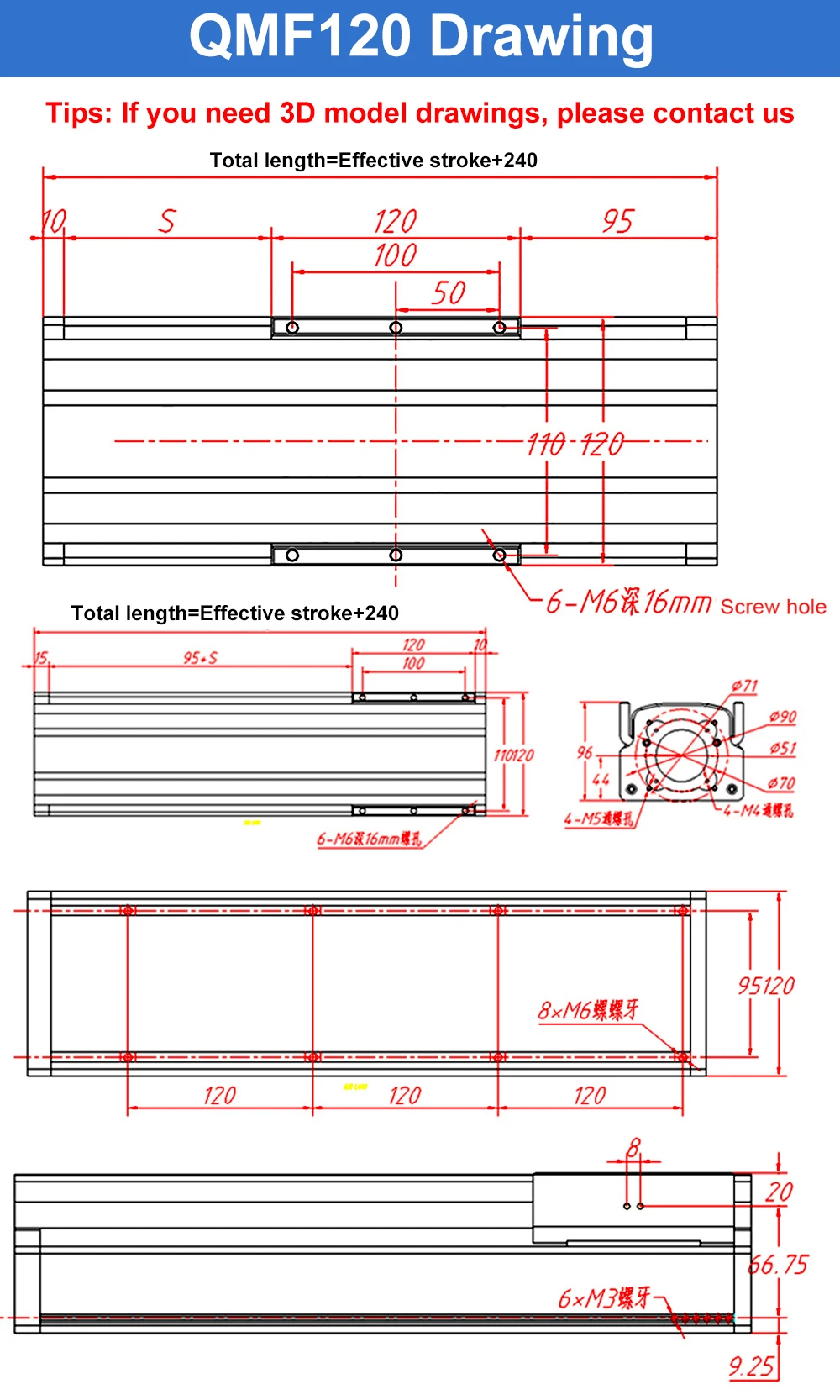

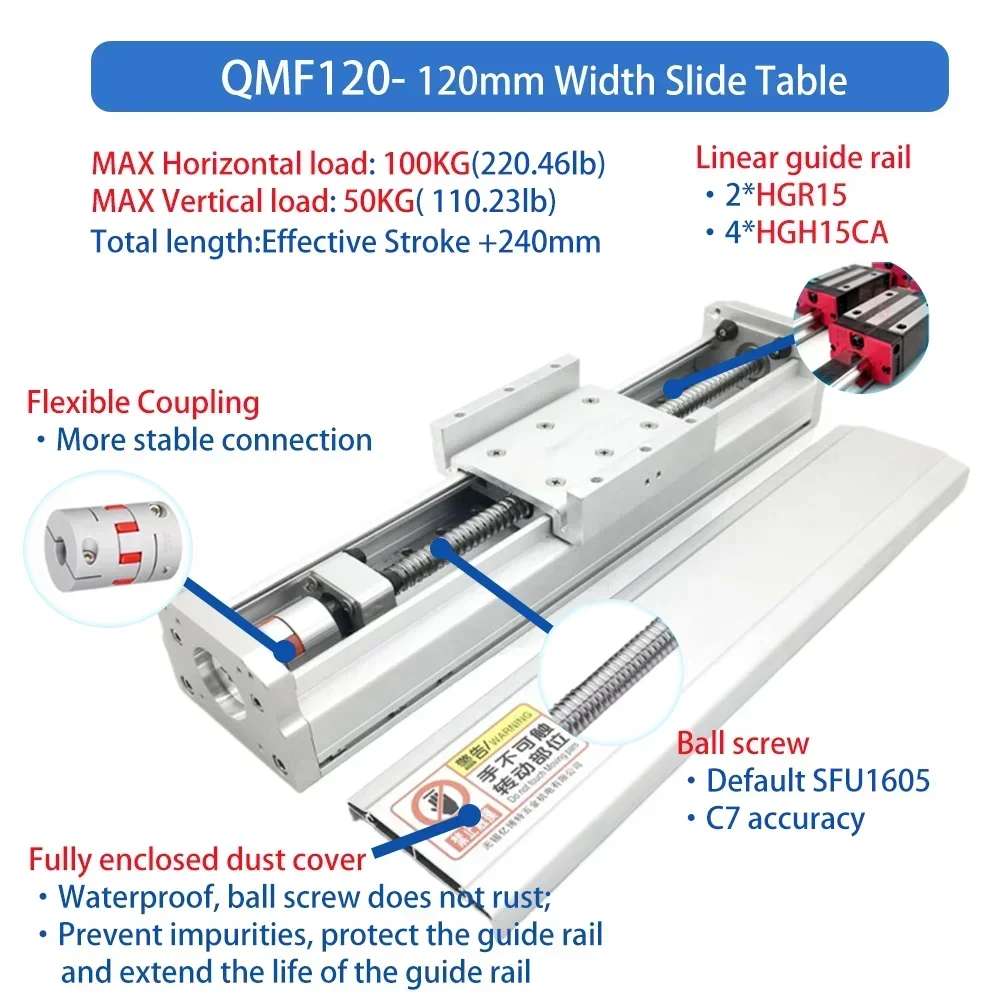

Modelo: QMF120
Eficaz Curso: 100-1400mm
Carga horizontal: 100KG (máx.)
Carga vertical: 50KG (Máx.)
Suporte do motor: Motor de passo Nema23 / Nema34
Altura do slide: 96 mm
Largura do módulo: 120mm
Guia: 2 * HGR15 (largura de 15mm)
Bloco: 2*HGH15CA
Tipo de fuso de esferas: SFU1605/SFU1610
Dica: SFU1605 significa: Diâmetro do Parafuso 16mm, Passo 5mm. O parafuso gira uma vez, a mesa deslizante se move 5mm.
Precisão do fuso de esferas: C7
Precisão de posicionamento repetível: 0,02-0,03 mm
Velocidade máxima de movimento: 250 mm/s (SFU1605)

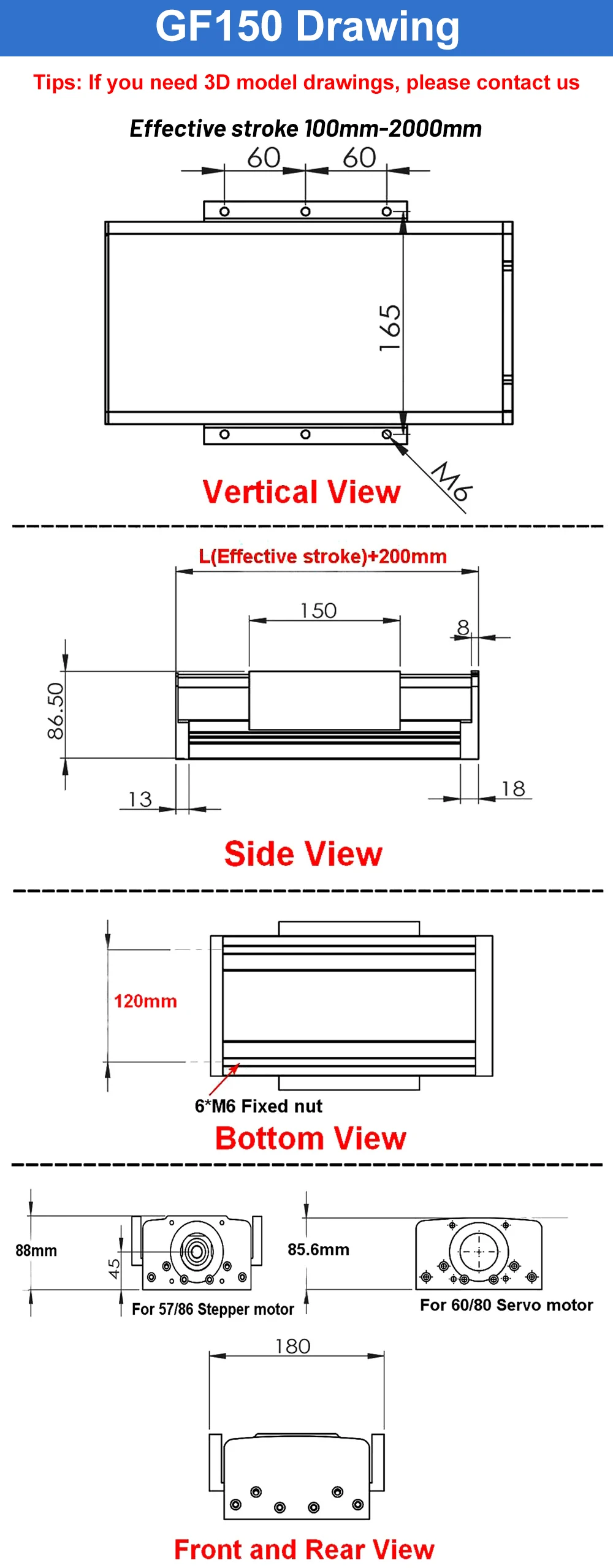

Modelo: GF150
Largura do módulo: 150mm
Material do módulo: Perfil de alumínio industrial
Curso Efetivo: 100mm-2000mm
Comprimento total da mesa deslizante: Curso efetivo +200mm
Guia: 2 * HGR15 (largura de 15mm)
Bloco: 4*HGH15CA
Tamanho da mesa móvel: 180 mm * 150 mm
MÁX.Carga horizontal: 150KG
MÁX.Carga vertical: 70KG
Suporte do motor: Motor de passo Nema23/ Nema34
Precisão de posicionamento repetitivo: 0,03 mm
Precisão do fuso de esferas: C7
Material do parafuso esférico: Aço para rolamento
Curso: 100MM-1000MM (Escolha de acordo com suas necessidades)
Carga horizontal: 50KG (máx.)
Carga vertical: 25KG (Máx.)
Suporte do motor: para motor de passo NEMA23 de 57mm ou motor servo de 60mm
Largura do módulo: 70mm
Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Modelo de guia: 1 * HGR15
Modelo de controles deslizantes: 1 * HGH15CA
Material do fuso de esferas: Aço para rolamentos
Tipo de fuso de esferas: SFU1605.SFU1610
Dicas: SFU1605 significa: Diâmetro do Parafuso 16mm, Passo 5mm, o parafuso gira uma vez, a mesa deslizante se move 5mm.
Modelo: QMF80
Largura do módulo: 80mm
Material do módulo: Perfil de alumínio industrial
Material do parafuso esférico: Aço para rolamento
Material do trilho redondo:#45 Aço
Curso Efetivo: 100mm-400mm
Comprimento total do slide: Curso efetivo + 120 mm
Carga horizontal: 40KG (máx.)
Carga vertical: 20KG (máx.)
Suporte do motor: para motor de passo NEMA 23 57mm ou motor servo de 60mm
Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Dia.Trilho: 12mm
Tipo de parafuso esférico: SFU1605/ SFU1610
Dica: SFU1605 significa: Diâmetro do Parafuso 16mm, Passo 5mm. O parafuso gira um ciclo, e a mesa deslizante se move 5mm.
Precisão do fuso de esferas: C7
Modelo: QMF90
Largura do módulo: 90mm
Curso Efetivo: 100mm-1500mm Opcional
Comprimento total: Curso Efetivo + 170mm
Tipo de parafuso esférico: SFU1605 (diâmetro do parafuso 16 mm, passo 5 mm, a haste do parafuso gira uma vez e o painel se move 5 mm)
Tipo de trilho guia: 2 * MGN12R (largura de 12 mm)
Tipo de sliders: 4*MGN12C
Carga horizontal: 70KG (máx.)
Carga vertical: 35KG (máx.)
Suporte do motor: para motor de passo Nema23 de 57 mm ou motor servo de 60 mm
Material do módulo: Perfil de alumínio industrial
Precisão de posicionamento repetitivo: 0,03 mm - 0,05 mm
Material do fuso de esferas: Aço para rolamentos
Precisão do fuso de esferas: C7
Velocidade máxima de movimento: 250 mm/s
Modelo: QMF120
Eficaz Curso: 100-1400mm
Carga horizontal: 100KG (máx.)
Carga vertical: 50KG (Máx.)
Suporte do motor: Motor de passo Nema23 / Nema34
Altura do slide: 96 mm
Largura do módulo: 120mm
Guia: 2 * HGR15 (largura de 15mm)
Bloco: 2*HGH15CA
Tipo de fuso de esferas: SFU1605/SFU1610
Dica: SFU1605 significa: Diâmetro do Parafuso 16mm, Passo 5mm. O parafuso gira uma vez, a mesa deslizante se move 5mm.
Precisão do fuso de esferas: C7
Precisão de posicionamento repetível: 0,02-0,03 mm
Velocidade máxima de movimento: 250 mm/s (SFU1605)
Modelo: GF150
Largura do módulo: 150mm
Material do módulo: Perfil de alumínio industrial
Curso Efetivo: 100mm-2000mm
Comprimento total da mesa deslizante: Curso efetivo +200mm
Guia: 2 * HGR15 (largura de 15mm)
Bloco: 4*HGH15CA
Tamanho da mesa móvel: 180 mm * 150 mm
MÁX.Carga horizontal: 150KG
MÁX.Carga vertical: 70KG
Suporte do motor: Motor de passo Nema23/ Nema34
Precisão de posicionamento repetitivo: 0,03 mm
Precisão do fuso de esferas: C7
Material do parafuso esférico: Aço para rolamento
