- Produto Químico de Alta Preocupação: Nenhum
- Origem: CN (Origem)
- Certificação: CE

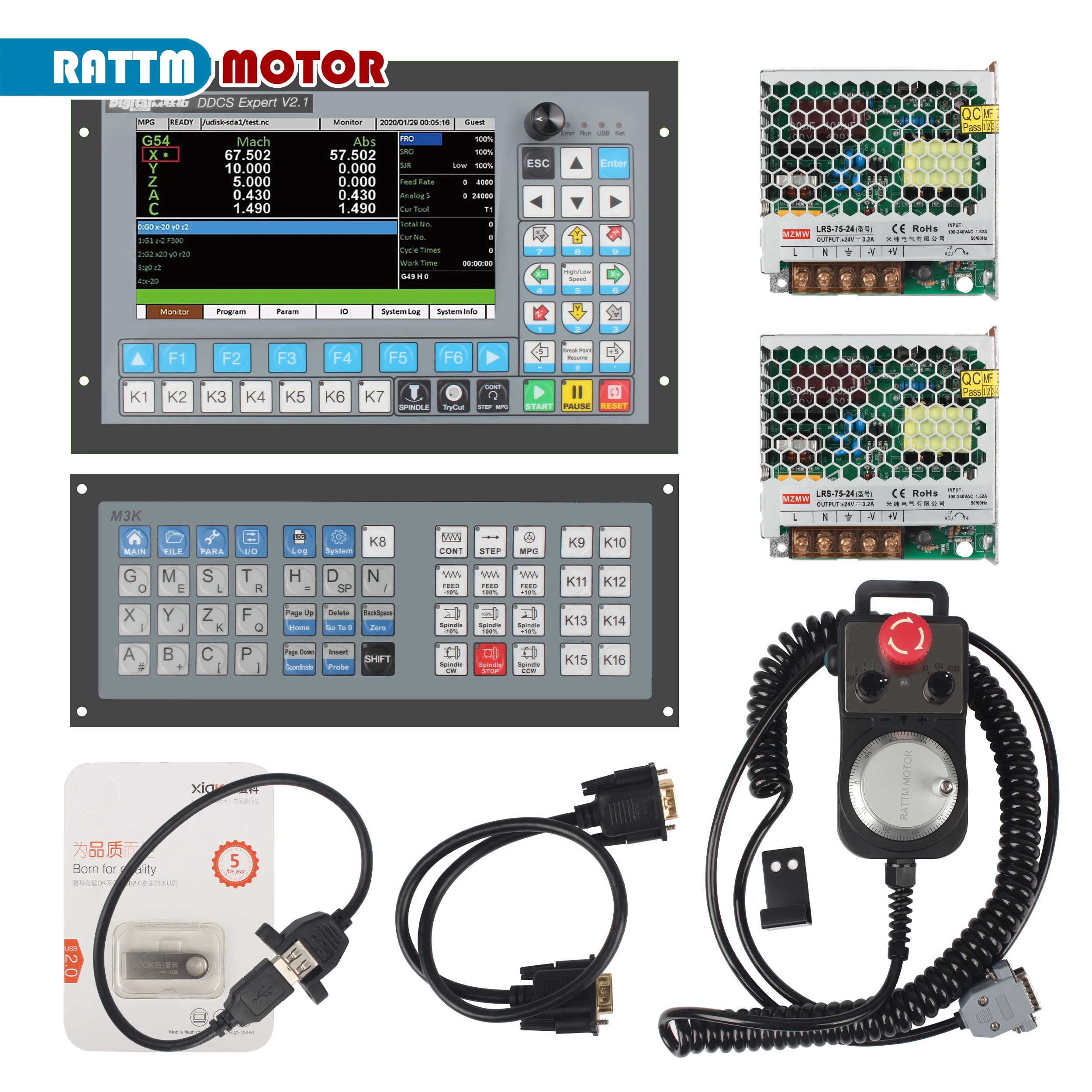

O pacote inclui:
1 x DDCS-EXPERT V2.1 (4, 5 eixos opcionais)

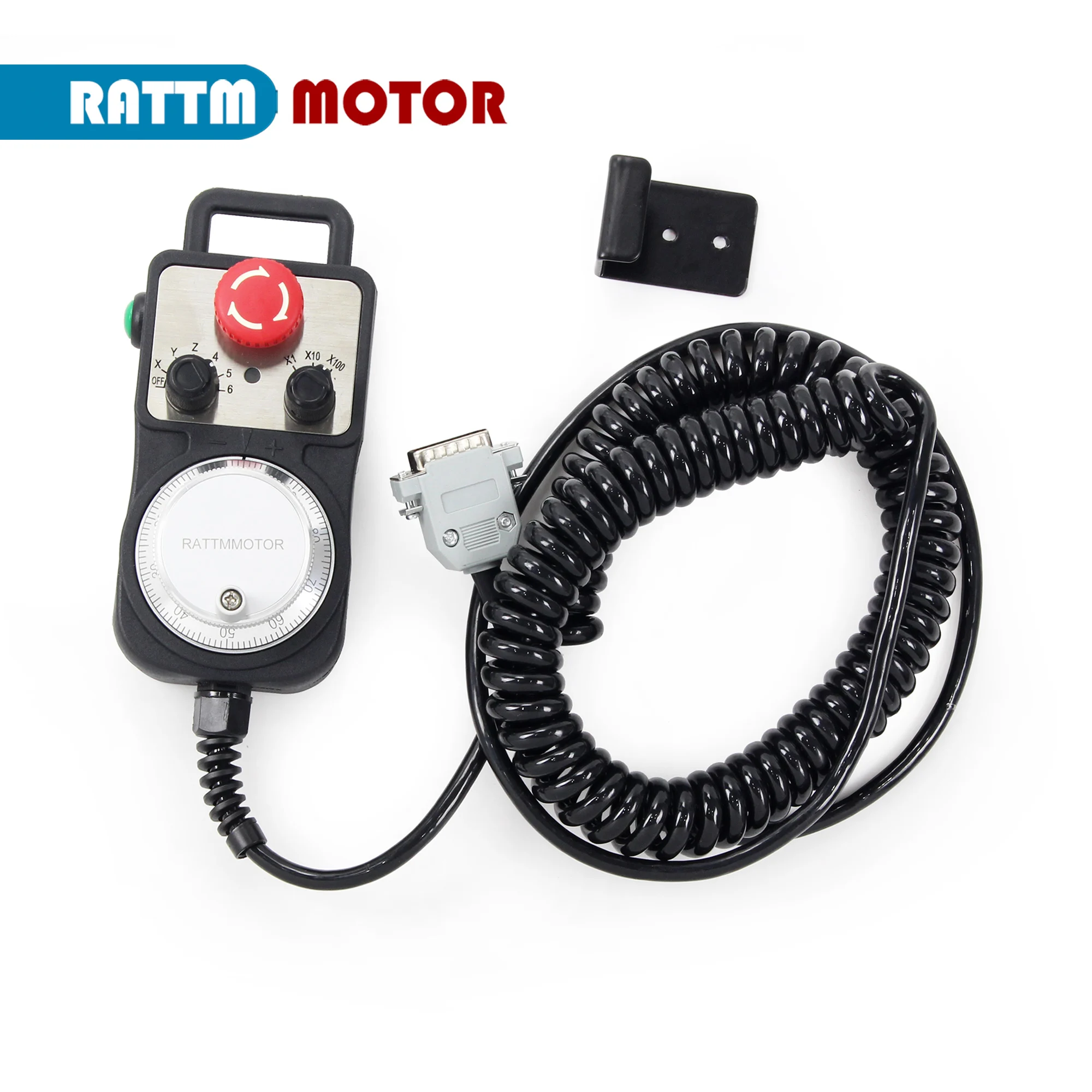

1 x volante MPG

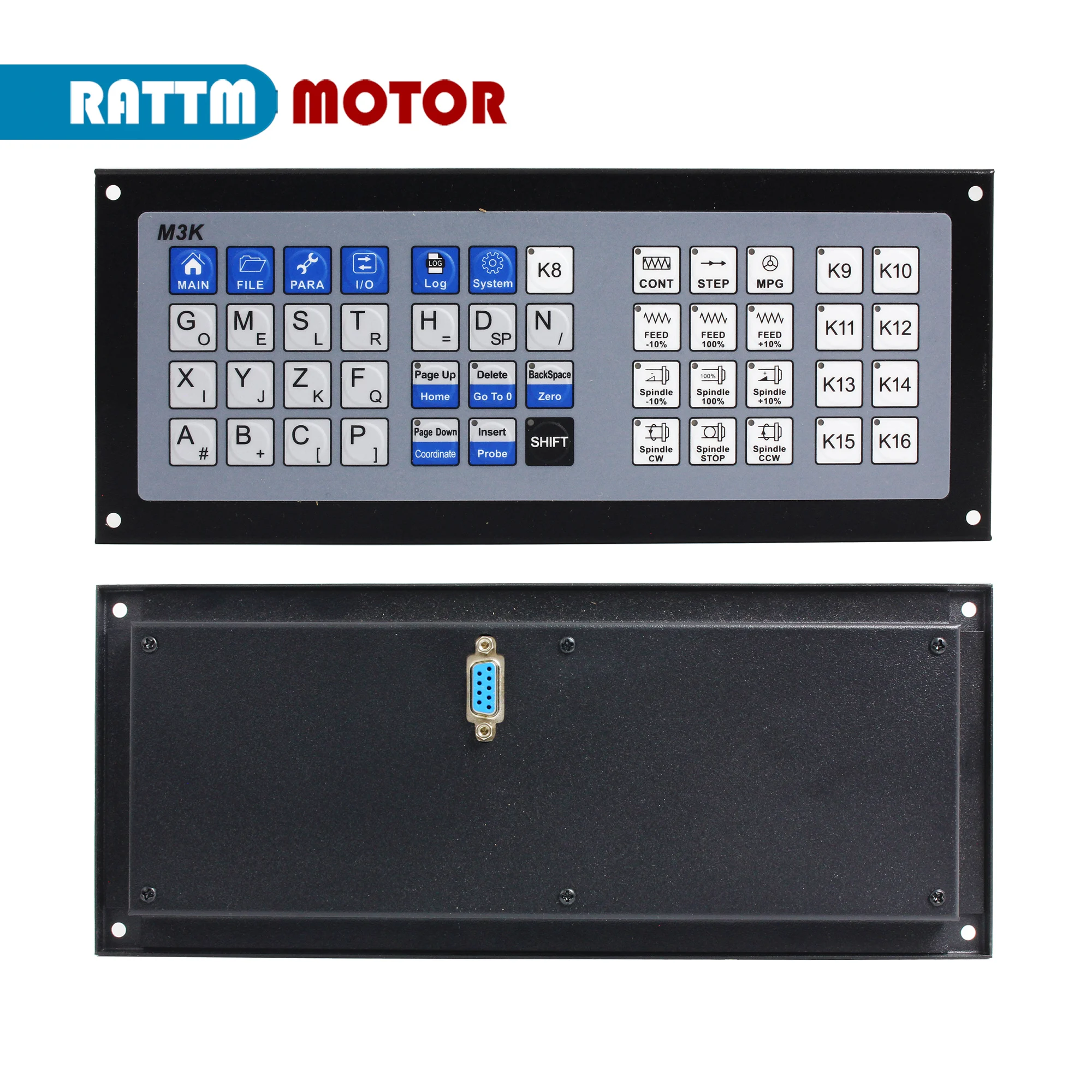

1 x teclado estendido M3K
1x cabo correspondente
1 x cabo de extensão USB
1 unidade flash USB de 4 GB
1 x cabo de rede

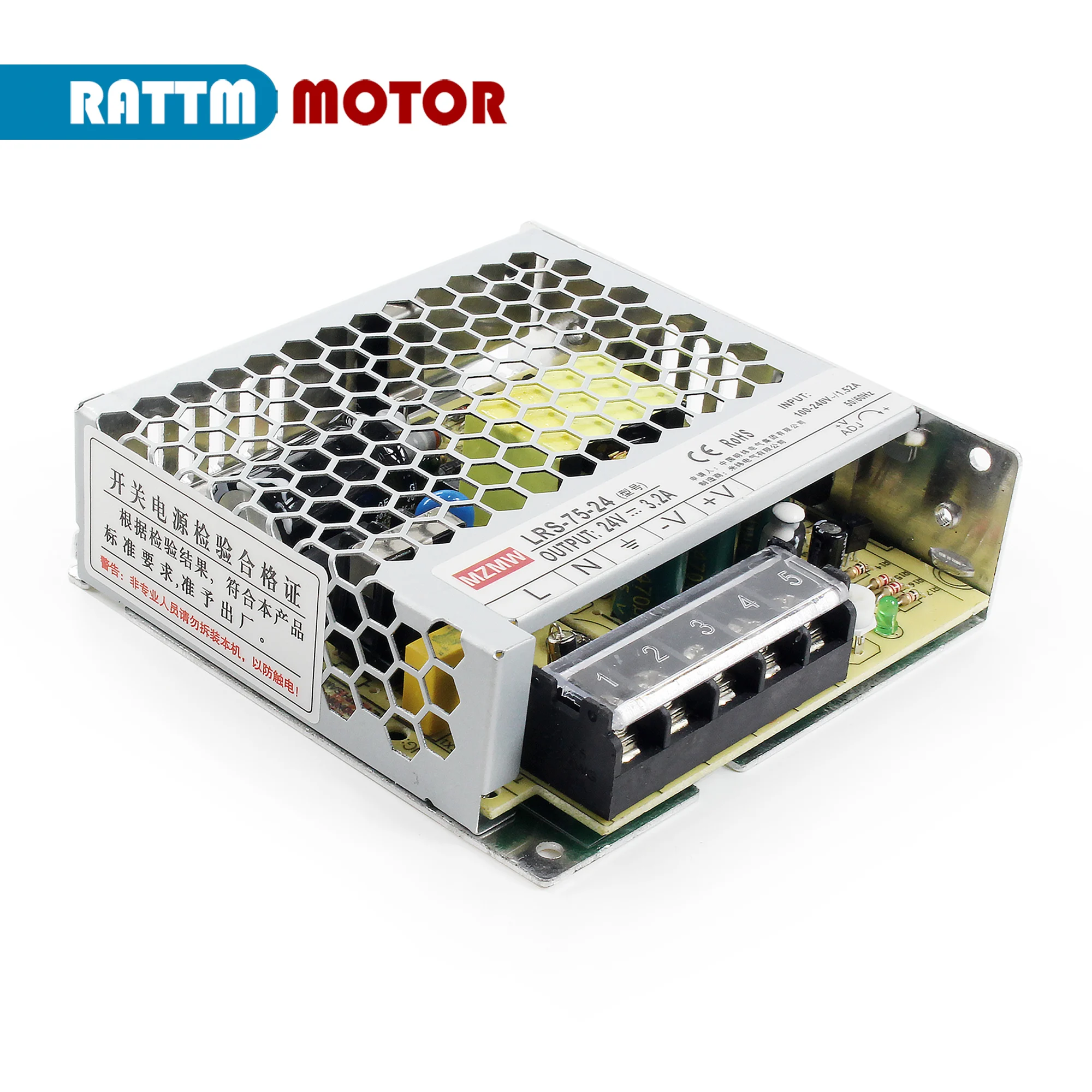

Fonte de alimentação de 2x75W24V DC
O manual em inglês é enviado por e-mail, após a compra, deixe seu endereço de e-mail
1.1 Breve introdução ao produto
Digital Dream é uma empresa de controle numérico especializada em pesquisa e desenvolvimento
e produção de vários sistemas CNC (Controle Numérico Computadorizado) desde 2008.Sonho Digital
tem como objetivo combinar alta qualidade e alta confiabilidade com afffordabilidade.

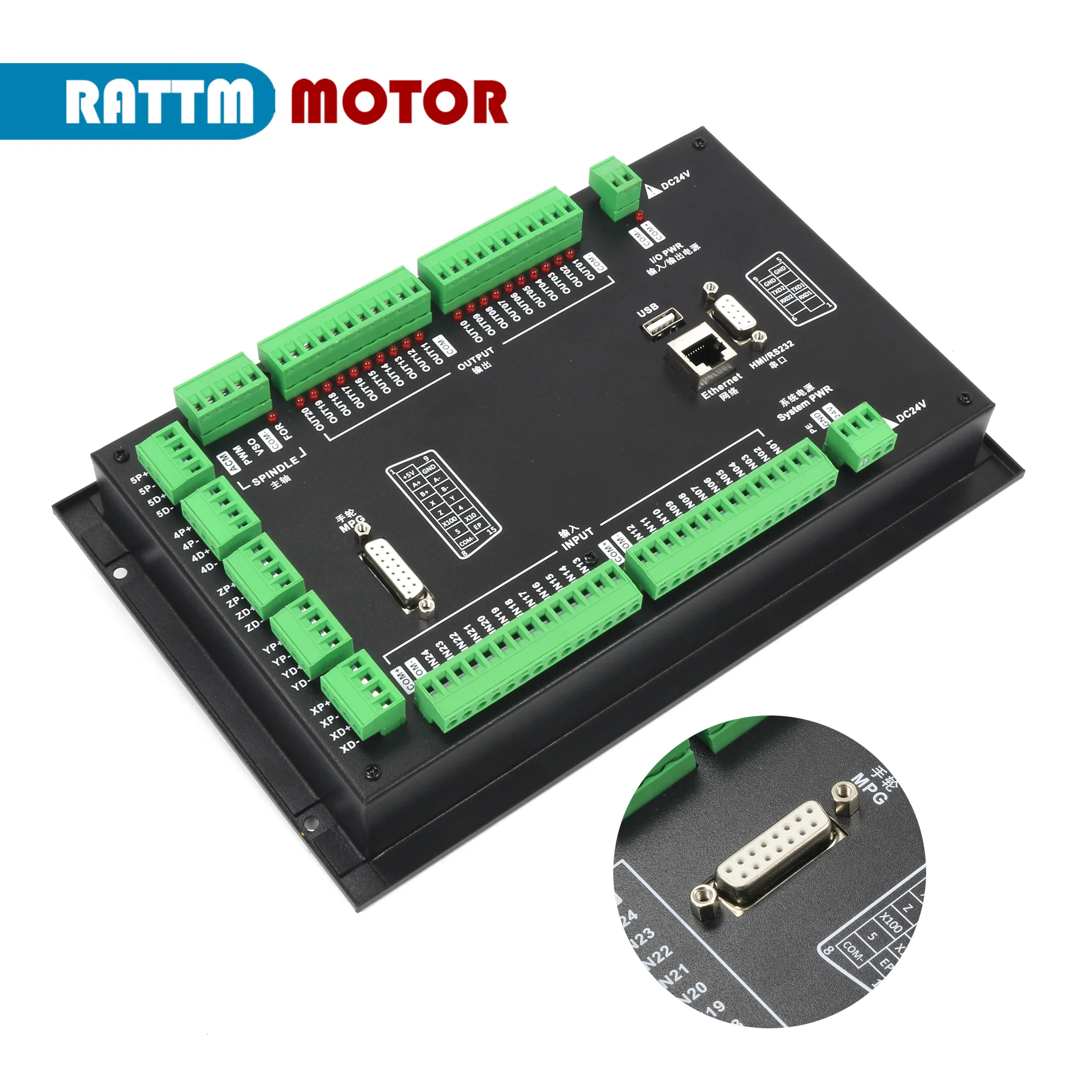

O DDCS Expert é um controlador de movimento de 3 a 5 eixos para abrir ou fechar sistemas de passo e servo
com tela colorida 7/10.2.O pulso de saída mais alto por eixo é 1MHz.Os usuários podem
autodefinir as teclas funcionais.Este controlador suporta modo de fuso múltiplo, suporte reto
Revista de ferramentas, revista tipo pórtico, revista tipo disco.A interface do sistema operacional mesmo
embora seja muito abrangente, pode ser aprendido em muito pouco tempo.
O sistema de controle numérico DDCS Expert adota a estrutura de design ARM+FPGA.BRAÇO
controla a interface homem-computador e análise de código e o FPGA fornece o subjacente
algoritmos e cria o pulso de controle.Isso garante controle confiável e fácil operação.
O sistema operacional interno é baseado em Linux.
O DDCS Expert pode ser usado para muitos estilos e tipos de máquinas CNC.Tornos, roteadores,
Pick&Place and Fresas, torno e fresas são apenas alguns exemplos.O DDCS Expert opera como um
Sistema autônomo sem a necessidade de um computador.Isso garante alta precisão e exatidão
e confiabilidade.
1.2 Característica técnica do breve do DDCS-Expert:
interpolação circular do eixo;
1) Máx.5 Eixos; Frequência de saída de 1M Hz para cada eixo; Interpolação linear de 2-4 Eixos, quaisquer 2
1) Máx.5 Eixos; Frequência de saída de 1M Hz para cada eixo; Interpolação linear de 2-4 Eixos, quaisquer 2
2) Tela colorida de 7 polegadas; relação de resolução: 1024*600, 40 teclas de operação;
3) 24 entradas digitais isoladas fotoelétricas, 21 saídas digitais isoladas fotoelétricas;
4) Controle de fuso analógico 0-10V controle de fuso, também suporta saída PWM;
5) Tipo de revista: Suporta modo de vários fusos, suporta revista de ferramentas reta, pórtico
tipo Revista, revista tipo disco;
6) Modo de sonda: Suporta sonda flutuante e sonda fixa;
tion, compensação de comprimento;
7) Métodos de compensação de folga: compensação de folga de direção, compensação de folga de raio-
7) Métodos de compensação de folga: compensação de folga de direção, compensação de folga de raio-
8) Algoritmo de interpolação: tipo S, algoritmo circular duro, algoritmo circular suave;
9) Idioma: Chinês, Inglês;
10) Alarmes de software: erro de programa, erro de operação, erro de ultrapassagem, erro de driver e assim por diante
11) Rede: Suporta compartilhamento de arquivos e usinagem on-line de arquivos remotos por Ethernet;
saída e saída do servo fuso;
12) Suporte ao modo de controle do eixo Multi-velocidade (3 linhas 8 tipos de velocidade), 0-10V Analógico
12) Suporte ao modo de controle do eixo Multi-velocidade (3 linhas 8 tipos de velocidade), 0-10V Analógico
13) Compatível com código G padrão, suporta software CAD/CAM popular, como
ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 e assim por diante;
14) O sistema de controle pode visualizar o caminho de processamento antes da usinagem e faz
o sistema mais estável, trabalhando de forma suave e precisa;
15) Suporta usinagem de alta velocidade em segmento Polilinha contínuo, o sistema pode escolher um
algoritmo mais eficiente automaticamente de diferentes tipos de algoritmo de segmento Polyline;
16) Suporta arquivo de tamanho ilimitado para usinagem;
17) Suporte para retomada do ponto de interrupção da pausa, recuperação de “corte de energia”, início da linha específica;
18) Função de bloqueio de tempo de suporte;
19) Suporta 4 tipos de direitos de operação: visitante, operador, administrador, superadministrador;
modo” e assim por diante;
20) Função de suporte de “Experimentar corte” (orientação por volante) e “Processamento em fase única
20) Função de suporte de “Experimentar corte” (orientação por volante) e “Processamento em fase única
21) Apoie a função de Voltar ao ponto original
21) A fonte de alimentação do controlador é 24VDC, a corrente mínima é 0,5A;
22) A fonte de alimentação para porta IO é 24VDC, corrente mínima é 0,5A; Pelo poder IO
fonte, o sistema já fornece energia para portas IO. Portanto, não há necessidade de fonte de alimentação externa.
